2020 TOYOTA YARIS Kezelési útmutató (in Hungarian)

6178-2. Teendők szükséghelyzetben
8
Ha baj történik
A bal oldali első ülést tolja a
legelső helyzetbe, és távolítsa
el a burkolatot.
Vegye ki az emelőt.Rögzítés
Meglazítás
Az emelő kivétele
1
2
1
2

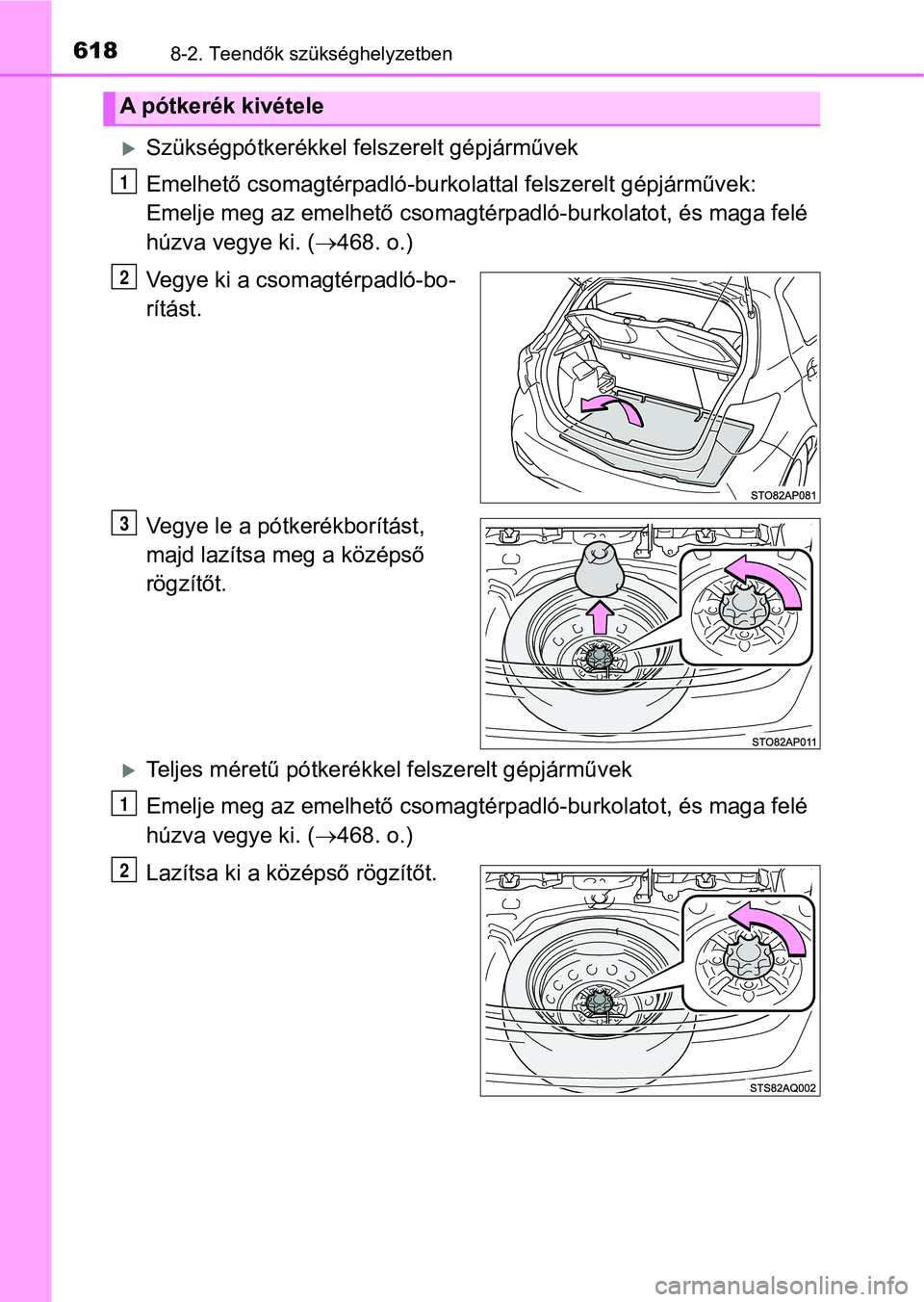

6188-2. Teendők szükséghelyzetben
Szükségpótkerékkel felszerelt gépjárművek
Emelhető csomagtérpadló-burkolattal felszerelt gépjárművek:
Emelje meg az emelhető csomagtér padló-burkolatot, és maga felé
húzva vegye ki. ( 468. o.)
Vegye ki a csomagtérpadló-bo-
rítást.
Vegye le a pótkerékborítást,
majd lazítsa meg a középső
rögzítőt.
Teljes méretű pótkerékkel felszerelt gépjárművek
Emelje meg az emelhető csomagtér padló-burkolatot, és maga felé
húzva vegye ki. ( 468. o.)
Lazítsa ki a középső rögzítőt.
A pótkerék kivétele
1
2
3
1
2

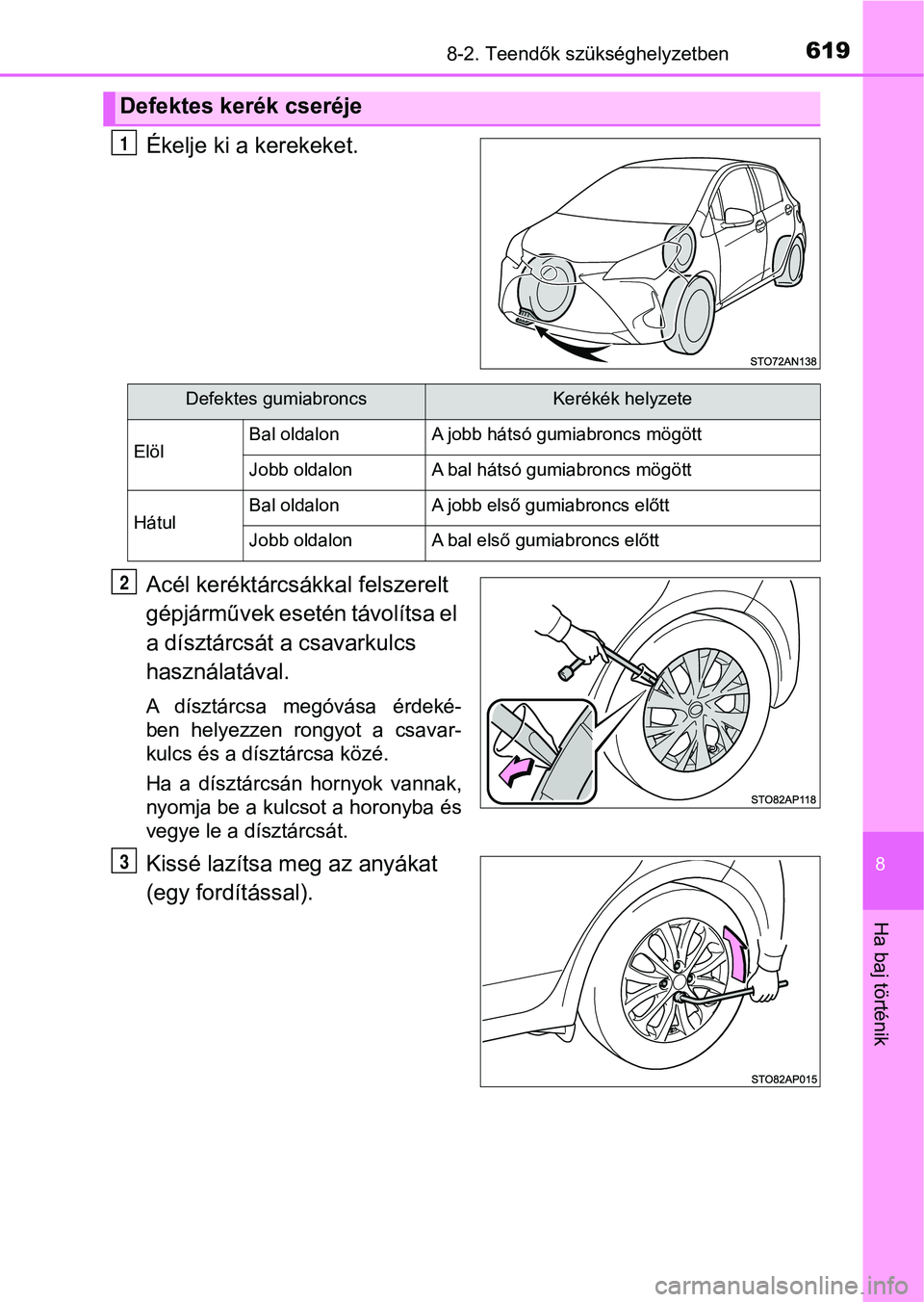

6198-2. Teendők szükséghelyzetben
8
Ha baj történik
Ékelje ki a kerekeket.
Acél keréktárcsákkal felszerelt
gépjárművek esetén távolítsa el
a dísztárcsát a csavarkulcs
használatával.
A dísztárcsa megóvása érdeké-
ben helyezzen rongyot a csavar-
kulcs és a dísztárcsa közé.
Ha a dísztárcsán hornyok vannak,
nyomja be a kulcsot a horonyba és
vegye le a dísztárcsát.
Kissé lazítsa meg az anyákat
(egy fordítással).
Defektes kerék cseréje
1
Defektes gumiabroncsKerékék helyzete
ElölBal oldalonA jobb hátsó gumiabroncs mögött
Jobb oldalonA bal hátsó gumiabroncs mögött
HátulBal oldalonA jobb első gumiabroncs előtt
Jobb oldalonA bal első gumiabroncs előtt
2
3

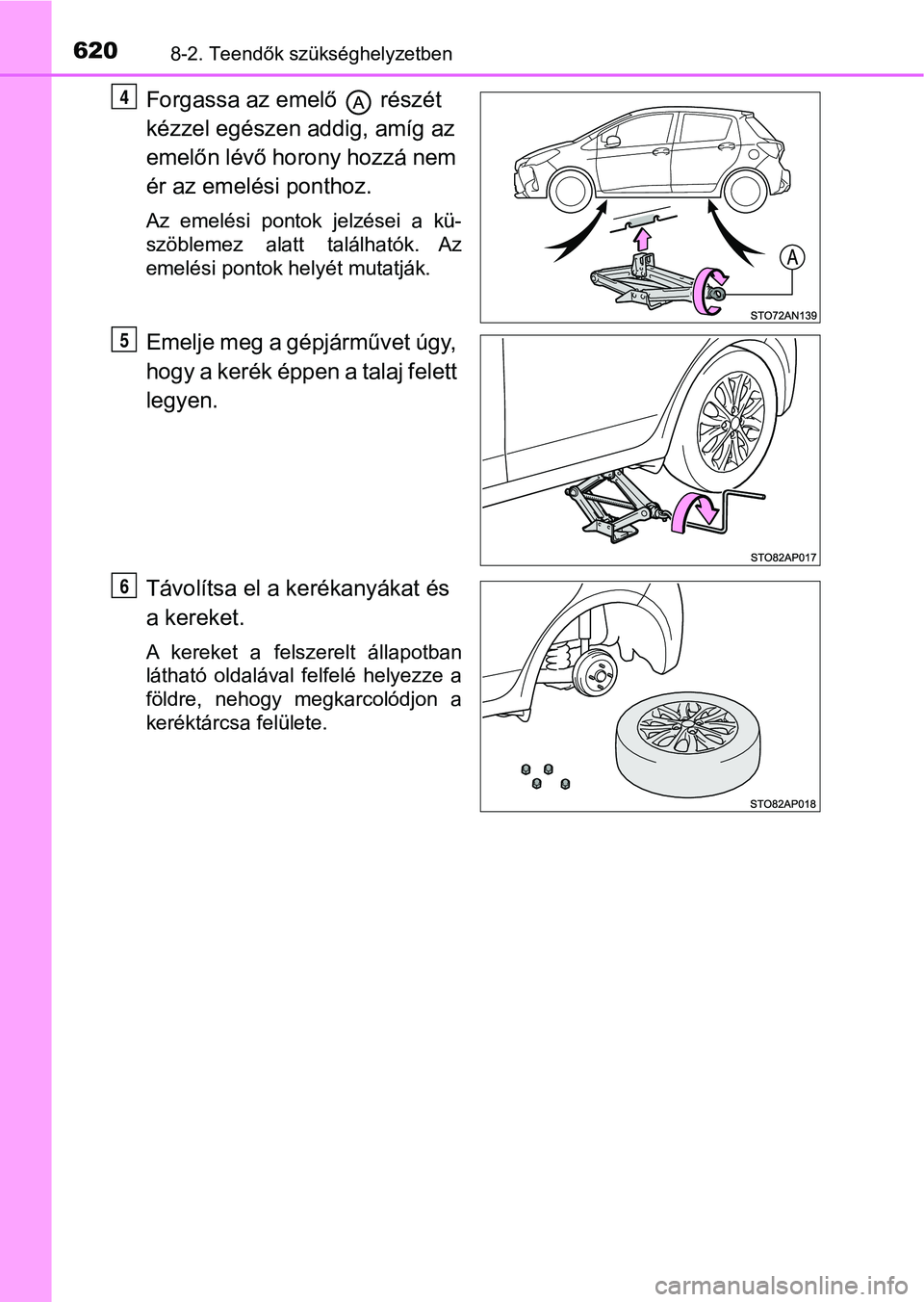

6208-2. Teendők szükséghelyzetben
Forgassa az emelő részét
kézzel egészen addig, amíg az
emelőn lévő horony hozzá nem
ér az emelési ponthoz.
Az emelési pontok jelzései a kü-
szöblemez alatt találhatók. Az
emelési pontok helyét mutatják.
Emelje meg a gépjárművet úgy,
hogy a kerék éppen a talaj felett
legyen.
Távolítsa el a kerékanyákat és
a kereket.
A kereket a felszerelt állapotban
látható oldalával felfelé helyezze a
földre, nehogy megkarcolódjon a
keréktárcsa felülete.
4
5
6

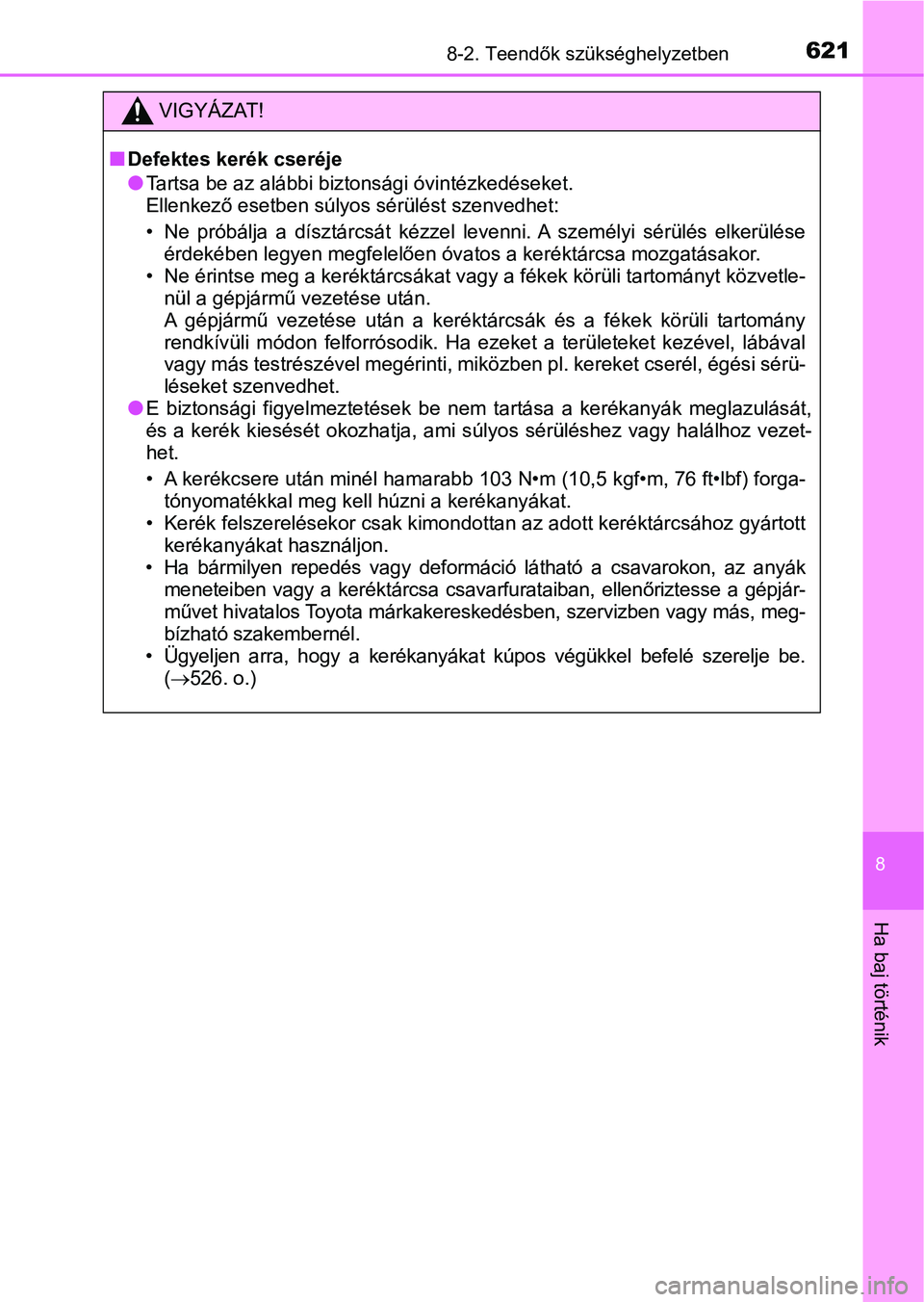

6218-2. Teendők szükséghelyzetben
8
Ha baj történik
VIGYÁZAT!
nDefektes kerék cseréje
lTartsa be az alábbi biztonsági óvintézkedéseket.
Ellenkező esetben súlyos sérülést szenvedhet:
• Ne próbálja a dísztárcsát kézze l levenni. A személyi sérülés elkerülése
érdekében legyen megfelelően óvatos a keréktárcsa mozgatásakor.
• Ne érintse meg a keréktárcsákat vagy a fékek körüli tartományt közvetle-
nül a gépjármű vezetése után.
A gépjármű vezetése után a keréktárcsák és a fékek körüli tarto mány
rendkívüli módon felforrósodik. Ha ezeket a területeket kezével , lábával
vagy más testrészével megérinti, miközben pl. kereket cserél, égési sérü-
léseket szenvedhet.
lE biztonsági figyelmeztetések be nem tartása a kerékanyák megla zulását,
és a kerék kiesését okozhatja, ami súlyos sérüléshez vagy halál hoz vezet-
het.
• A kerékcsere után minél hamarabb 103 N•m (10,5 kgf•m, 76 ft•lbf) forga-
tónyomatékkal meg kell húzni a kerékanyákat.
• Kerék felszerelések or csak kimondottan az adott keréktárcsához gyártott
kerékanyákat használjon.
• Ha bármilyen repedés vagy deformáció látható a csavarokon, az anyák
meneteiben vagy a keré ktárcsa csavarfurataiban, ellenőriztesse a gépjár-
művet hivatalos Toyota márkakereskedésben, szervizben vagy más, meg-
bízható szakembernél.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé szere lje be.
(  526. o.)

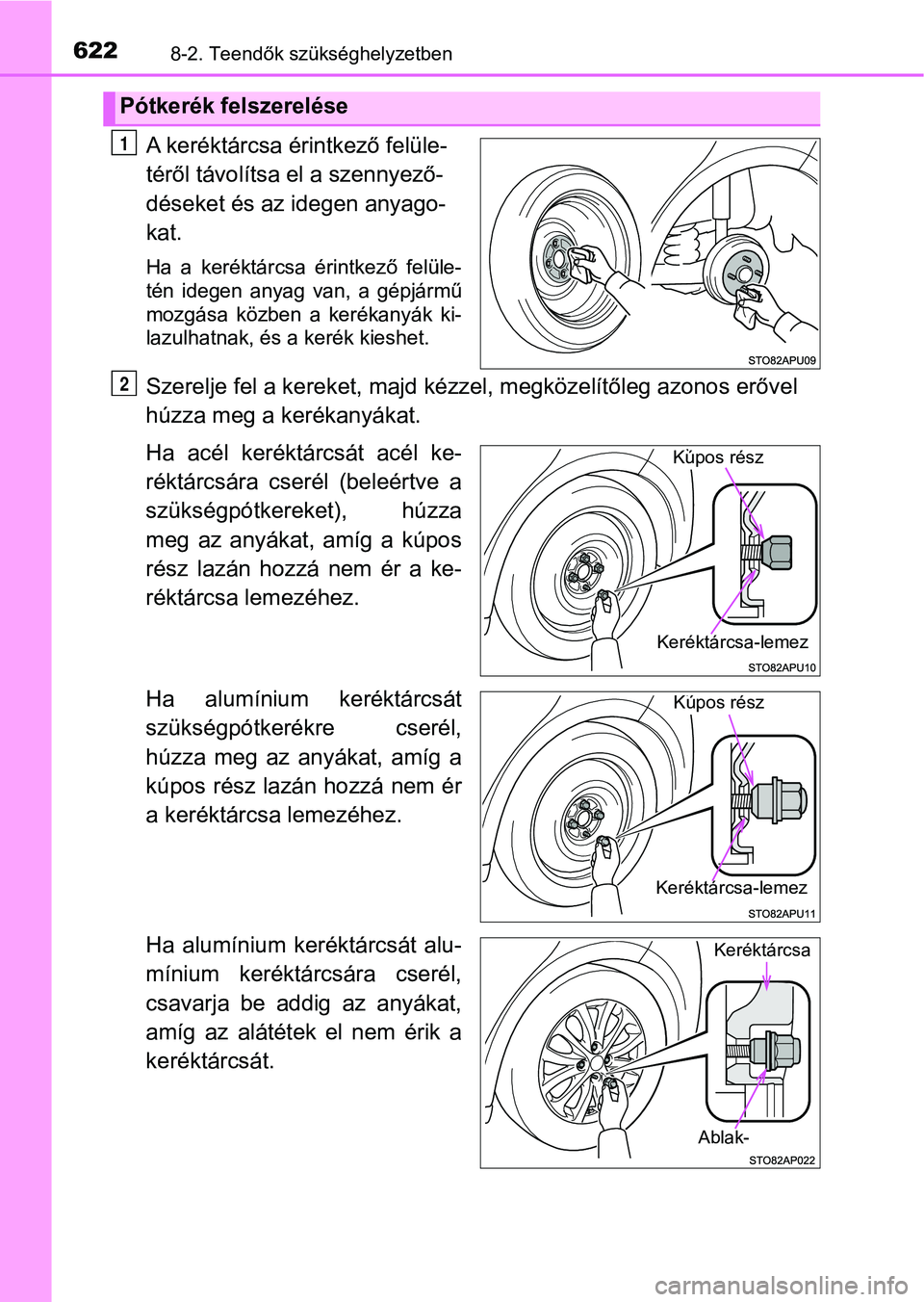

6228-2. Teendők szükséghelyzetben
A keréktárcsa érintkező felüle-
téről távolítsa el a szennyező-
déseket és az idegen anyago-
kat.
Ha a keréktárcsa érintkező felüle-
tén idegen anyag van, a gépjármű
mozgása közben a kerékanyák ki-
lazulhatnak, és a kerék kieshet.
Szerelje fel a kereket, majd kézzel, megközelítőleg azonos erővel
húzza meg a kerékanyákat.
Ha acél keréktárcsát acél ke-
réktárcsára cserél (beleértve a
szükségpótkereket), húzza
meg az anyákat, amíg a kúpos
rész lazán hozzá nem ér a ke-
réktárcsa lemezéhez.
Ha alumínium keréktárcsát
szükségpótkerékre cserél,
húzza meg az anyákat, amíg a
kúpos rész lazán hozzá nem ér
a keréktárcsa lemezéhez.
Ha alumínium keréktárcsát alu-
mínium keréktárcsára cserél,
csavarja be addig az anyákat,
amíg az alátétek el nem érik a
keréktárcsát.
Pótkerék felszerelése
1
2
Kúpos rész
Keréktárcsa-lemez
Kúpos rész
Keréktárcsa-lemez
Keréktárcsa
Ablak-

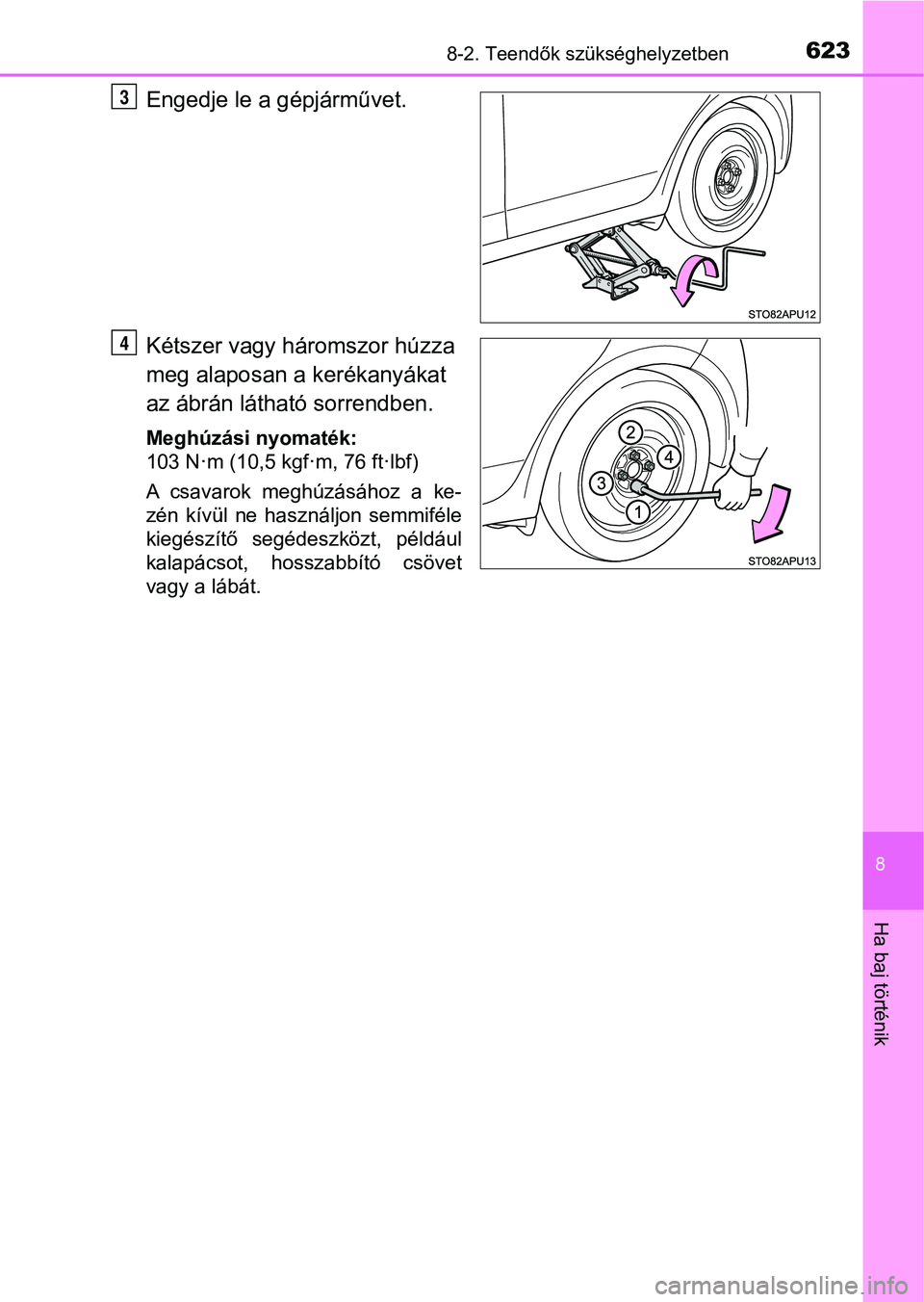

6238-2. Teendők szükséghelyzetben
8
Ha baj történik
Engedje le a gépjárművet.
Kétszer vagy háromszor húzza
meg alaposan a kerékanyákat
az ábrán látható sorrendben.
Meghúzási nyomaték:
103 N·m (10,5 kgf·m, 76 ft·lbf)
A csavarok meghúzásához a ke-
zén kívül ne használjon semmiféle
kiegészítő segédeszközt, például
kalapácsot, hosszabbító csövet
vagy a lábát.
3
4

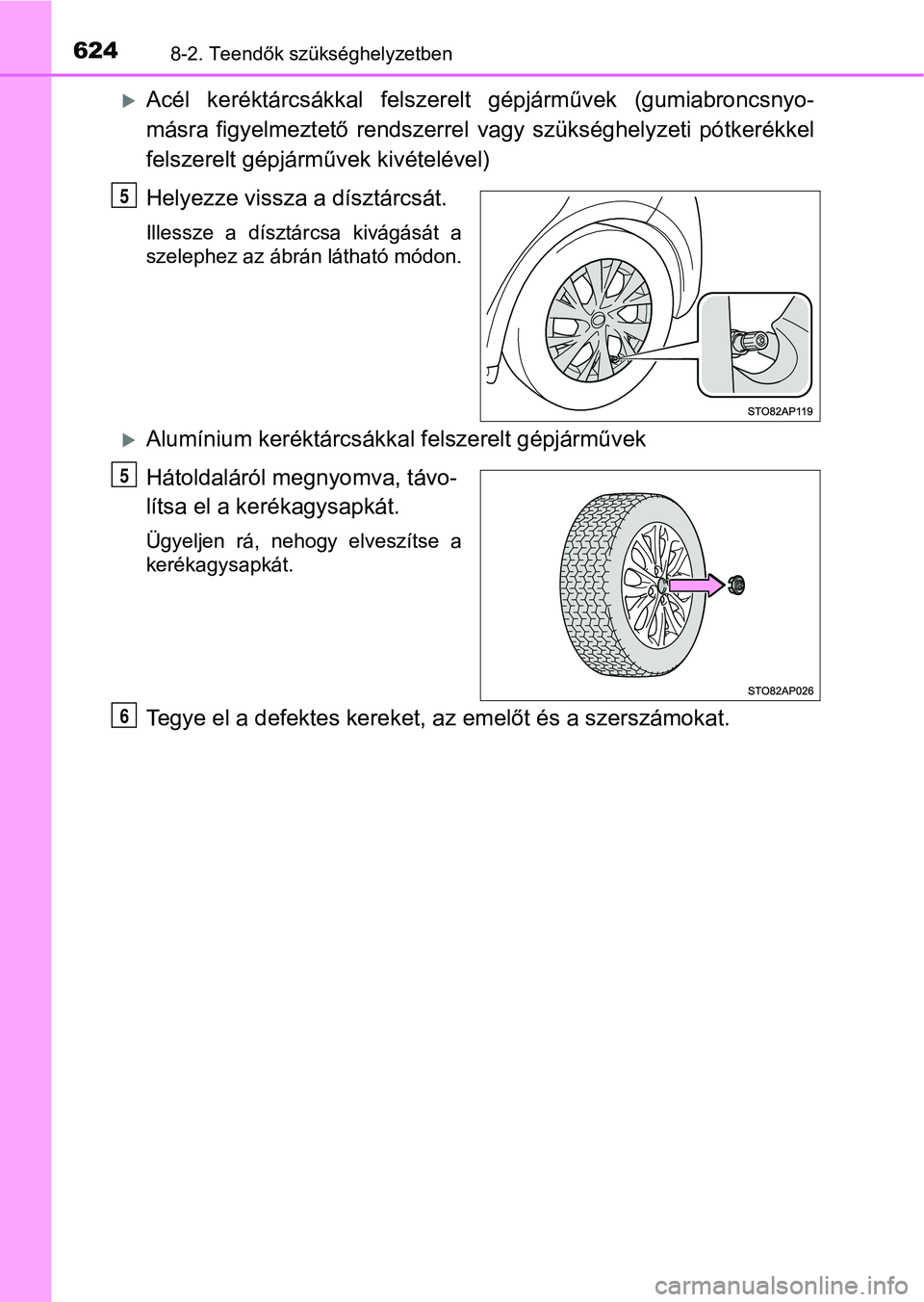

6248-2. Teendők szükséghelyzetben
Acél keréktárcsákkal felszerelt gépjárművek (gumiabroncsnyo-
másra figyelmeztető rendszerrel vagy szükséghelyzeti pótkerékke l
felszerelt gépjárm űvek kivételével)
Helyezze vissza a dísztárcsát.
Illessze a dísztárcsa kivágását a
szelephez az ábrán látható módon.
Alumínium keréktárcsákka l felszerelt gépjárművek
Hátoldaláról megnyomva, távo-
lítsa el a ker ékagysapkát.
Ügyeljen rá, nehogy elveszítse a
kerékagysapkát.
Tegye el a defektes kereket, az emelőt és a szerszámokat.
5
5
6
