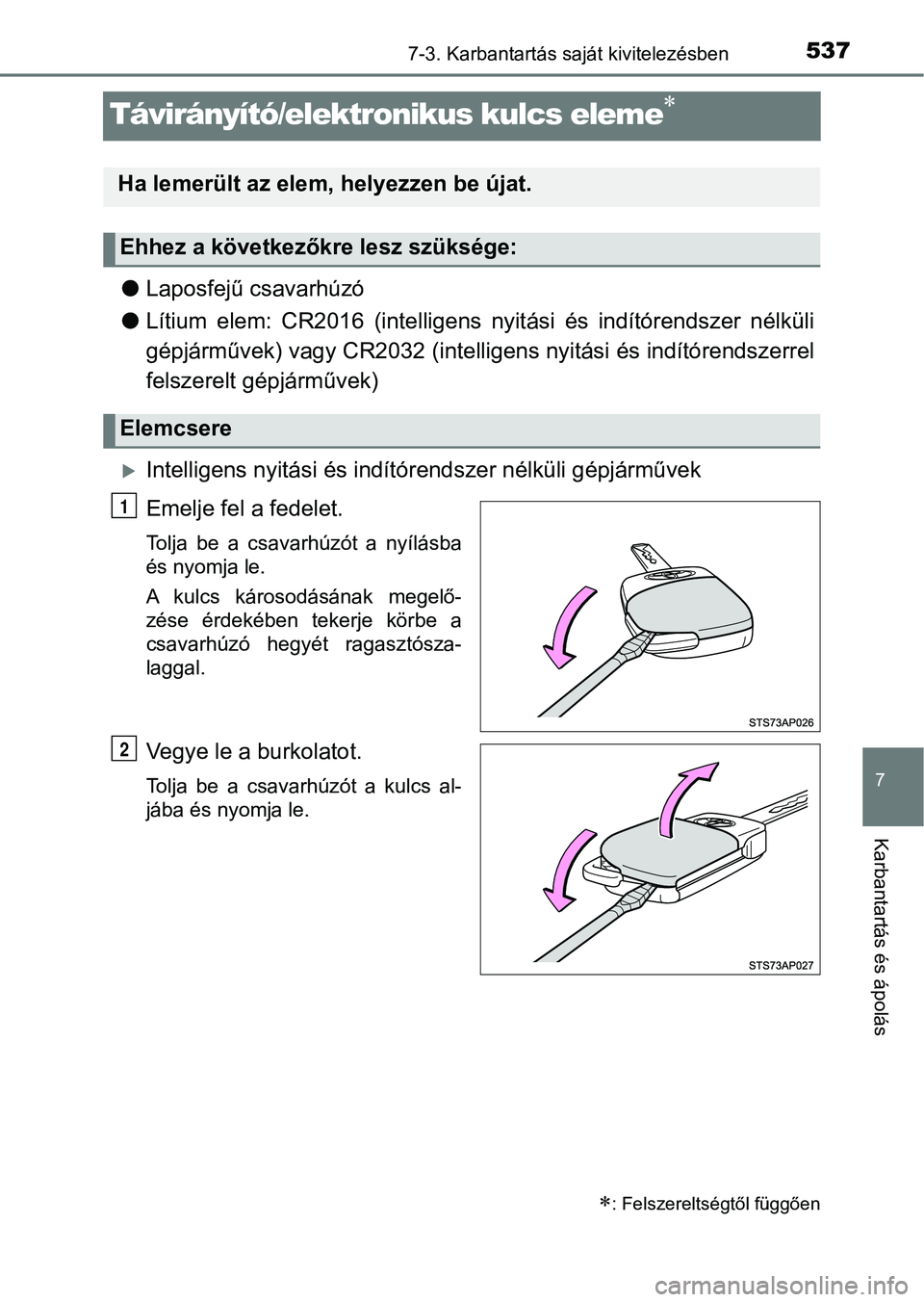

2020 TOYOTA YARIS Kezelési útmutató (in Hungarian)

5377-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Távirányító/elektronikus kulcs eleme
lLaposfejű csavarhúzó
l Lítium elem: CR2016 (intelligens nyitási és indítórendszer nélk üli
gépjárművek) vagy CR2032 (intelligens nyitási és indítórendszer rel
felszerelt gépjárművek)
Intelligens nyitási és indítór endszer nélküli gépjárművek
Emelje fel a fedelet.
Tolja be a csavarhúzót a nyílásba
és nyomja le.
A kulcs károsodásának megelő-
zése érdekében tekerje körbe a
csavarhúzó hegyét ragasztósza-
laggal.
Vegye le a burkolatot.
Tolja be a csavarhúzót a kulcs al-
jába és nyomja le.
: Felszereltségtől függően
Ha lemerült az elem, helyezzen be újat.
Ehhez a következőkre lesz szüksége:
Elemcsere
1
2

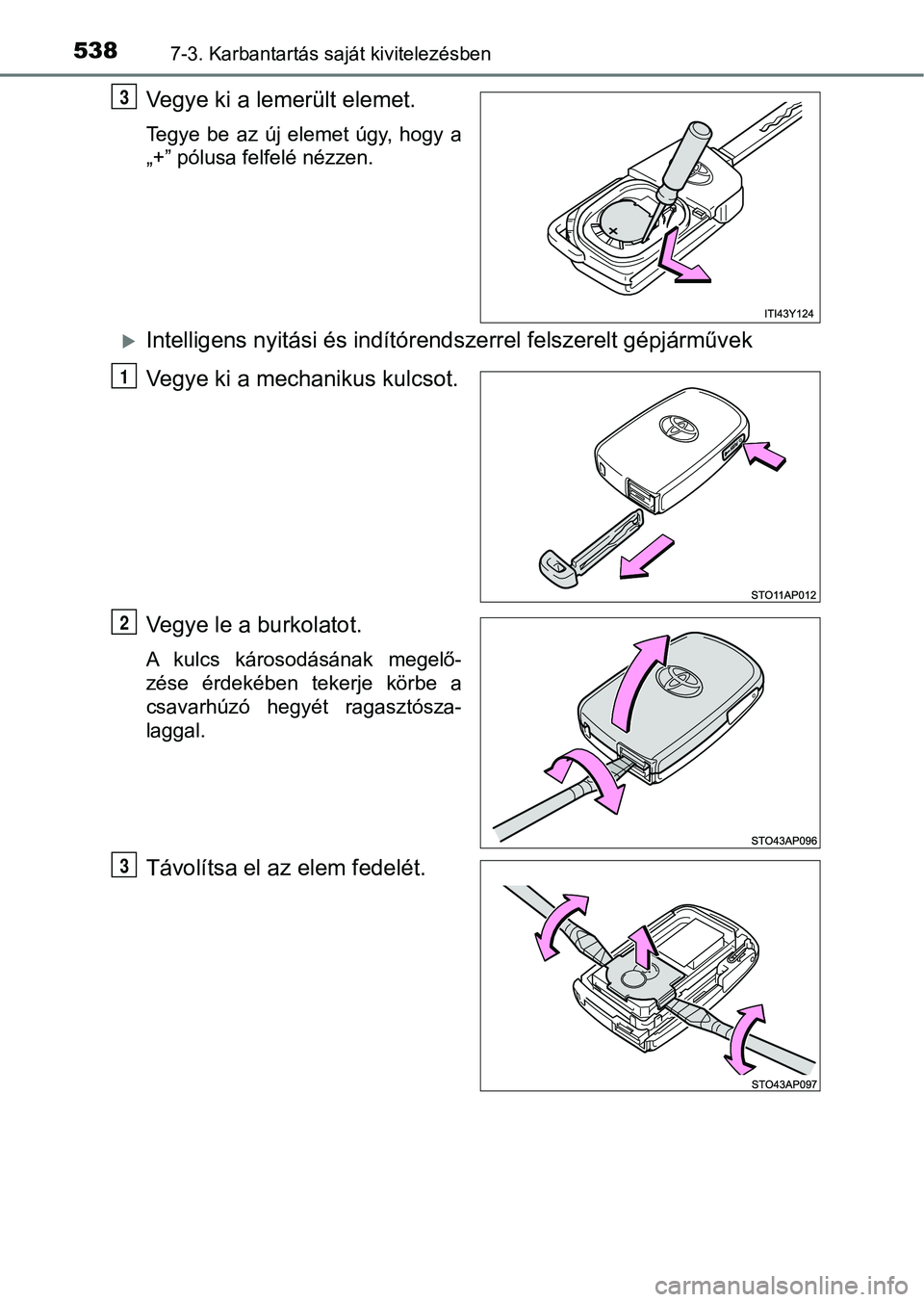

5387-3. Karbantartás saját kivitelezésben
Vegye ki a lemerült elemet.
Tegye be az új elemet úgy, hogy a
„+” pólusa felfelé nézzen.
Intelligens nyitási és indítórendszerrel felszerelt gépjárművek
Vegye ki a mechan ikus kulcsot.
Vegye le a burkolatot.
A kulcs károsodásának megelő-
zése érdekében tekerje körbe a
csavarhúzó hegyét ragasztósza-
laggal.
Távolítsa el az elem fedelét.
3
1
2
3

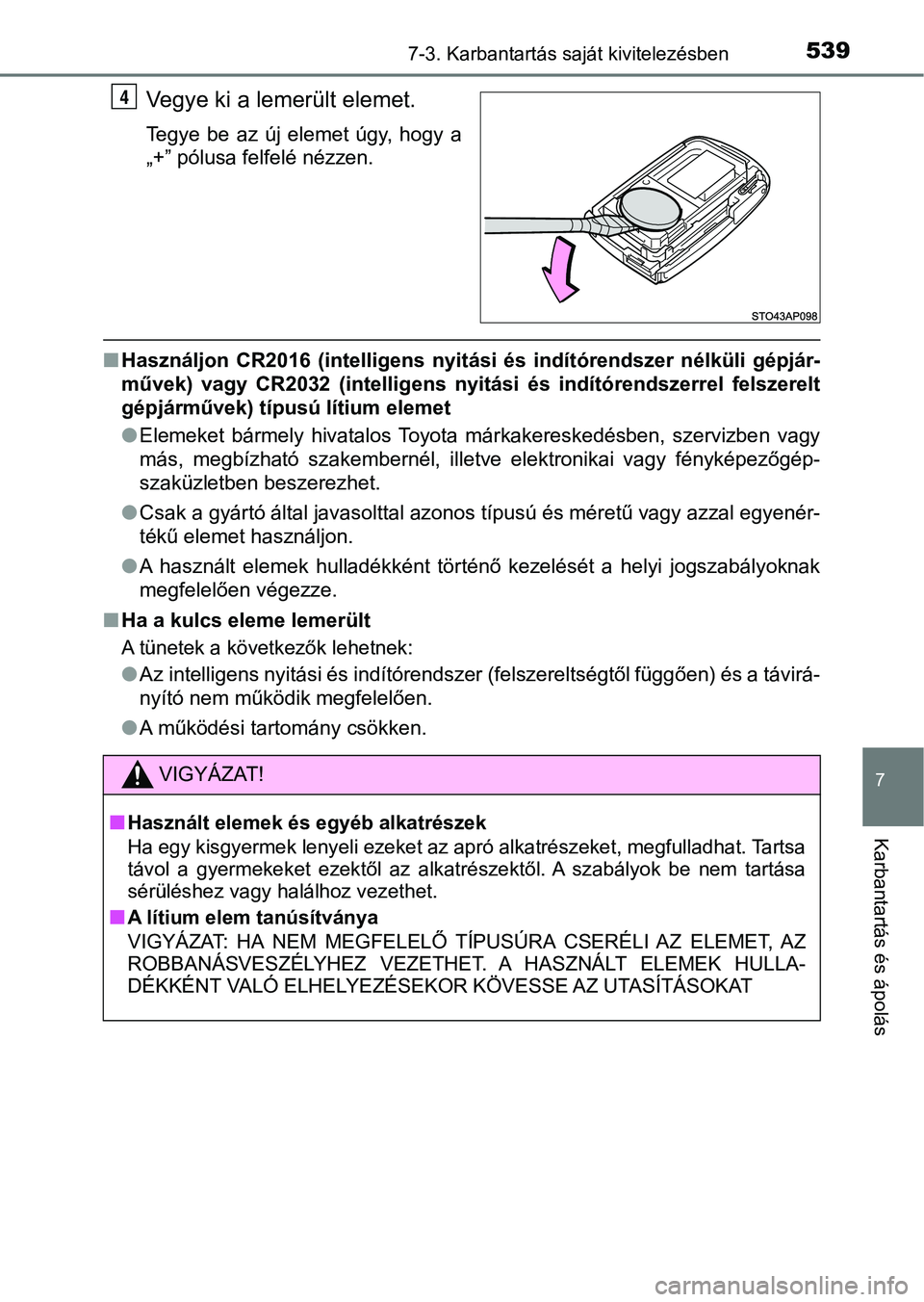

5397-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Vegye ki a lemerült elemet.
Tegye be az új elemet úgy, hogy a
„+” pólusa felfelé nézzen.
nHasználjon CR2016 (intelligens nyitási és indítórendszer nélkül i gépjár-
művek) vagy CR2032 (intelligens n yitási és indítórendszerrel felszerelt
gépjárművek) típusú lítium elemet
l Elemeket bármely hivatalos Toyota márkakereskedésben, szervizbe n vagy
más, megbízható szakembernél, illetve elektronikai vagy fénykép ezőgép-
szaküzletben beszerezhet.
l Csak a gyártó által javasolttal azonos típusú és méretű vagy azzal egyenér-
tékű elemet használjon.
l A használt elemek hulladékként történő kezelését a helyi jogszabályoknak
megfelelően végezze.
n Ha a kulcs eleme lemerült
A tünetek a következők lehetnek:
lAz intelligens nyitási és indítórendszer (felszereltségtől függ ően) és a távirá-
nyító nem működik megfelelően.
l A működési tartomány csökken.
4
VIGYÁZAT!
nHasznált elemek és egyéb alkatrészek
Ha egy kisgyermek lenyeli ezeket az apró alkatrészeket, megfulladhat. Tartsa
távol a gyermekeket ezektől az alkatrészektől. A szabályok be n em tartása
sérüléshez vagy halálhoz vezethet.
nA lítium elem tanúsítványa
VIGYÁZAT: HA NEM MEGFELELŐ TÍPUSÚRA CSERÉLI AZ ELEMET, AZ
ROBBANÁSVESZÉLYHEZ VEZETHET. A HASZNÁLT ELEMEK HULLA-
DÉKKÉNT VALÓ ELHELYEZÉSEKOR KÖVESSE AZ UTASÍTÁSOKAT

5407-3. Karbantartás saját kivitelezésben
FIGYELEM
nAz elem cseréjét követő helyes működés érdekében
A balesetek elkerülése érdekében ügyeljen a következő szabályok betartá-
sára:
lMindig száraz kézzel dolgozzon.
Nedvesség hatására az elem berozsdásodhat.
lNe nyúljon más alkatr észekhez a távirányító ban, illetve ne mozdítsa el azo-
kat.
lNe hajlítsa el az elem érintkezőit.

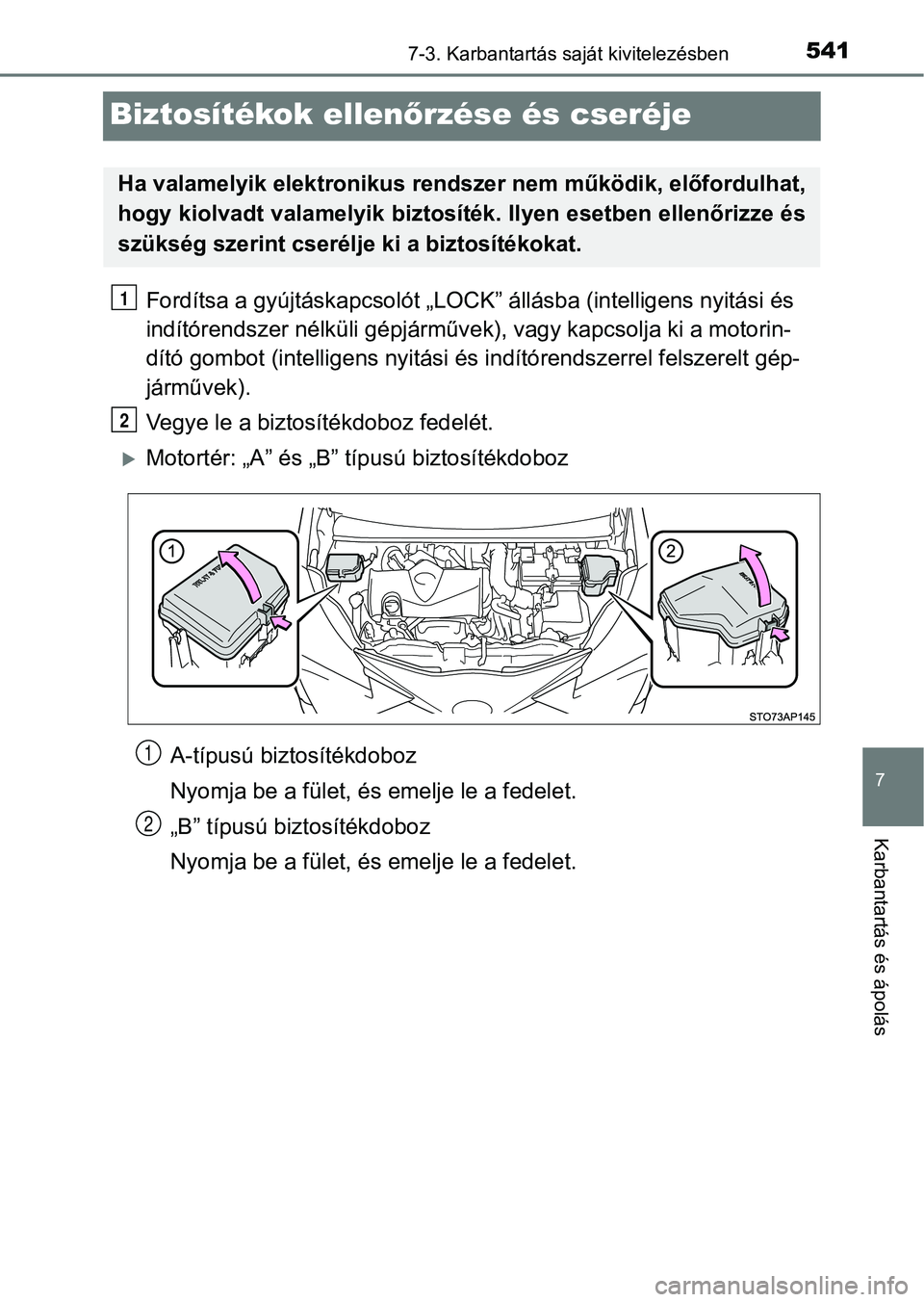

5417-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Biztosítékok ellenőrzése és cseréje
Fordítsa a gyújtáskapcsolót „LOCK” állásba (intelligens nyitási és
indítórendszer nélküli gépjárműve k), vagy kapcsolja ki a motorin-
dító gombot (intelligens nyitási és indítórendszerrel felszerel t gép-
járművek).
Vegye le a biztosítékdoboz fedelét.
Motortér: „A” és „B” típusú biztosítékdoboz
A-típusú biztosítékdoboz
Nyomja be a fület, és emelje le a fedelet.
„B” típusú biztosítékdoboz
Nyomja be a fület, és emelje le a fedelet.
Ha valamelyik elektronikus rend szer nem működik, előfordulhat,
hogy kiolvadt valamelyik biztosít ék. Ilyen esetben ellenőrizze és
szükség szerint cserélje ki a biztosítékokat.
1
2
1
2

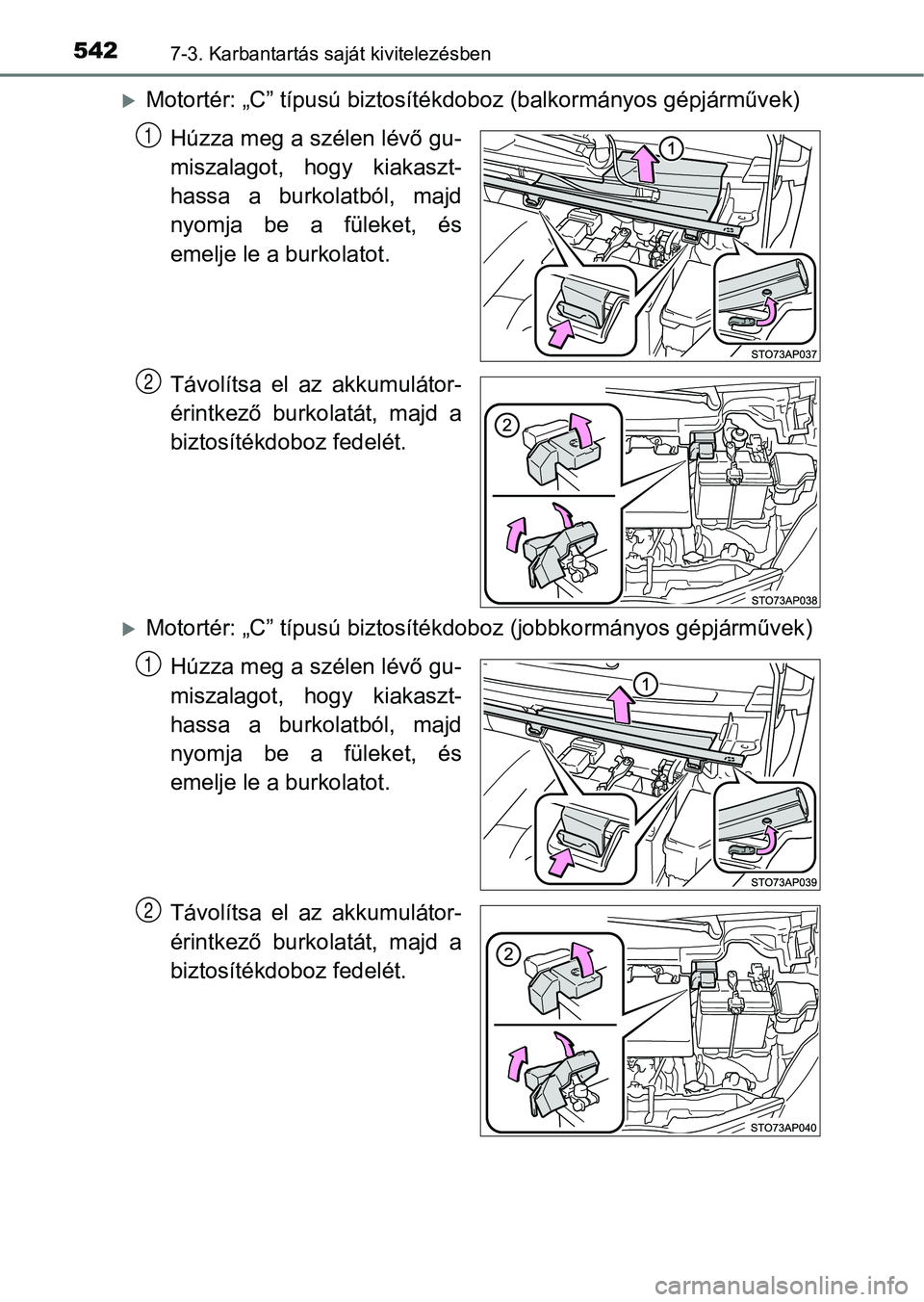

5427-3. Karbantartás saját kivitelezésben
Motortér: „C” típusú biztosítékdoboz (balkormányos gépjárművek)
Húzza meg a szélen lévő gu-
miszalagot, hogy kiakaszt-
hassa a burkolatból, majd
nyomja be a füleket, és
emelje le a burkolatot.
Távolítsa el az akkumulátor-
érintkező burkolatát, majd a
biztosítékdoboz fedelét.
Motortér: „C” típusú biztosítékdoboz (jobbkormányos gépjárművek )
Húzza meg a szélen lévő gu-
miszalagot, hogy kiakaszt-
hassa a burkolatból, majd
nyomja be a füleket, és
emelje le a burkolatot.
Távolítsa el az akkumulátor-
érintkező burkolatát, majd a
biztosítékdoboz fedelét.
1
2
1
2

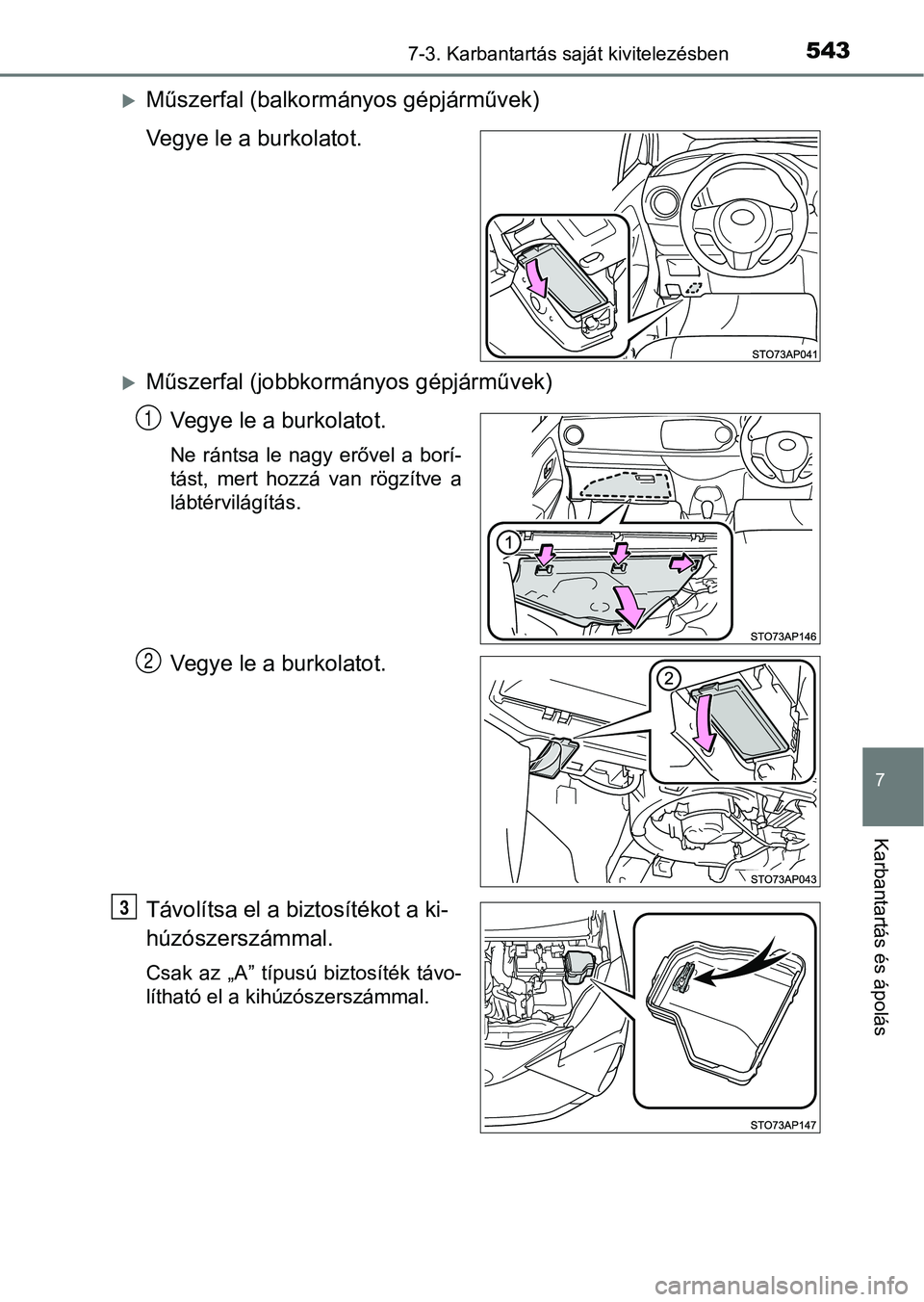

5437-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Műszerfal (balkormányos gépjárművek)
Vegye le a burkolatot.
Műszerfal (jobbkormányos gépjárművek)Vegye le a burkolatot.
Ne rántsa le nagy erővel a borí-
tást, mert hozzá van rögzítve a
lábtérvilágítás.
Vegye le a burkolatot.
Távolítsa el a biztosítékot a ki-
húzószerszámmal.
Csak az „A” típusú biztosíték távo-
lítható el a kihúzószerszámmal.
1
2
3

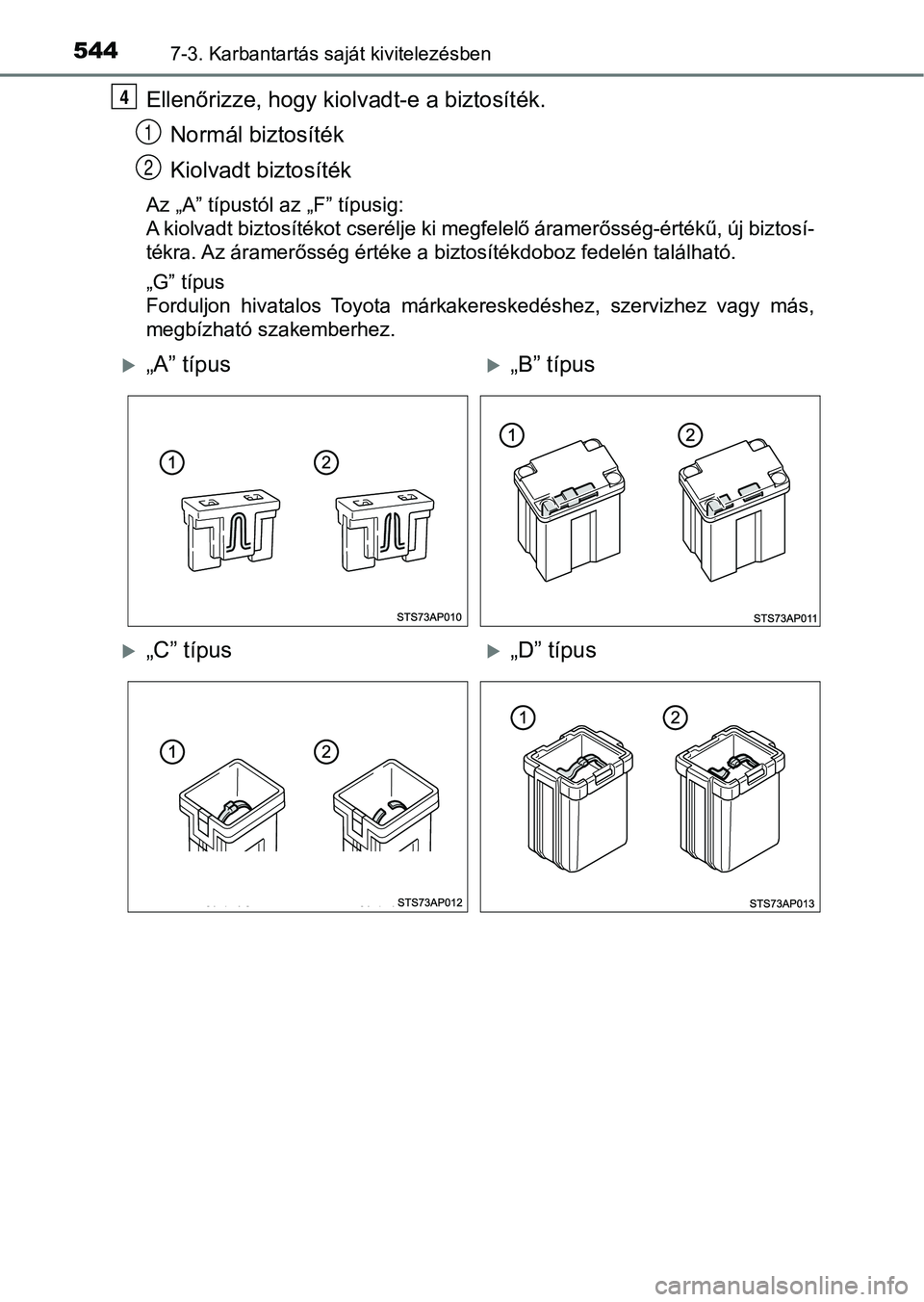

5447-3. Karbantartás saját kivitelezésben
Ellenőrizze, hogy kiolvadt-e a biztosíték.Normál biztosíték
Kiolvadt biztosíték
Az „A” típustól az „F” típusig:
A kiolvadt biztosítékot cserélje ki megfelelő áramerősség-érték ű, új biztosí-
tékra. Az áramerősség értéke a biztosítékdoboz fedelén találhat ó.
„G” típus
Forduljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más,
megbízható szakemberhez.
4
1
2
„A” típus„B” típus
„C” típus„D” típus
