2020 TOYOTA HIGHLANDER Manuel du propriétaire (in French)

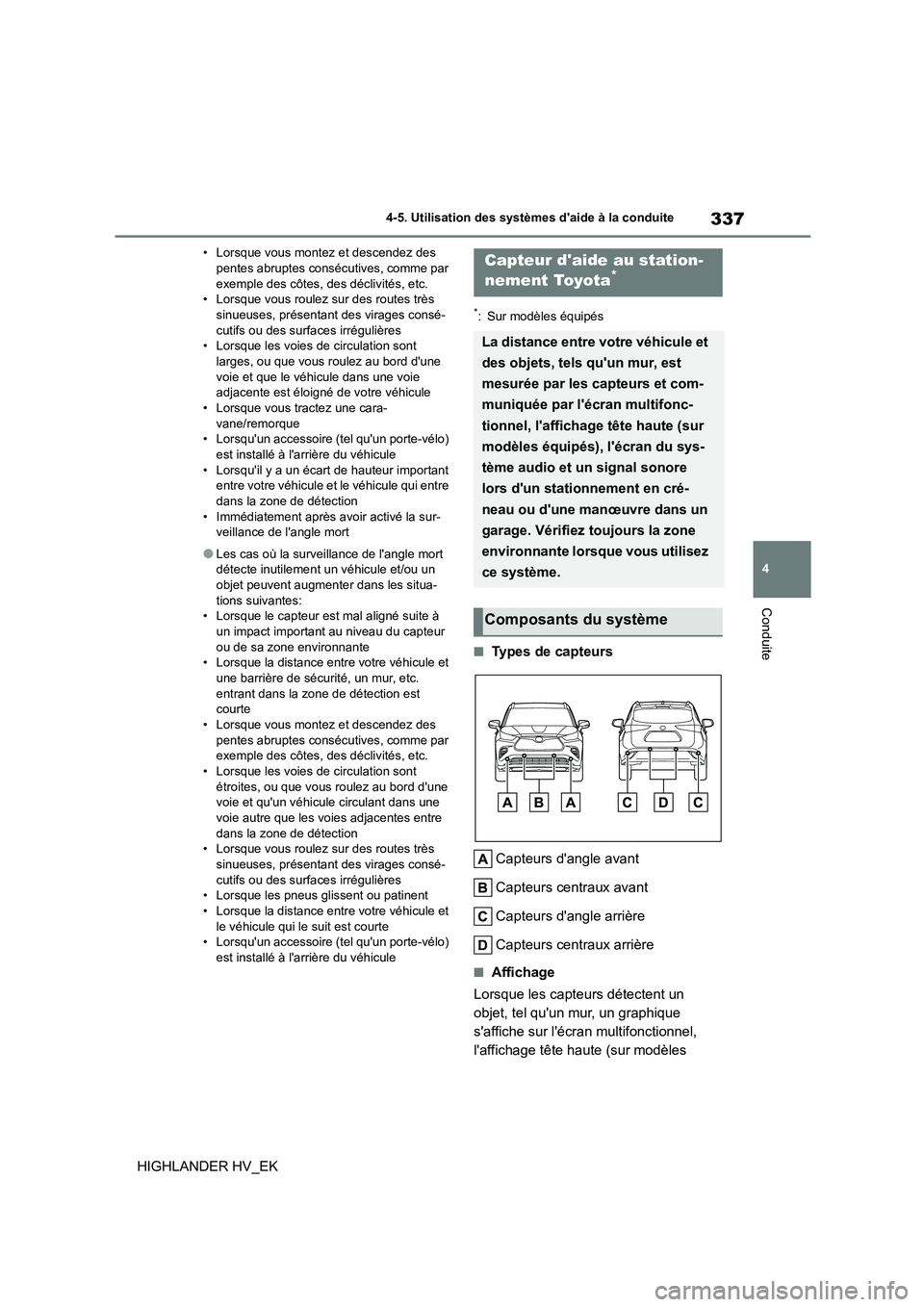

337
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
HIGHLANDER HV_EK
• Lorsque vous montez et descendez des pentes abruptes consécutives, comme par
exemple des côtes, des déclivités, etc.
• Lorsque vous roulez sur des routes très sinueuses, présentant des virages consé-
cutifs ou des surfaces irrégulières
• Lorsque les voies de circulation sont larges, ou que vous roulez au bord d'une
voie et que le véhicule dans une voie
adjacente est éloigné de votre véhicule • Lorsque vous tractez une cara-
vane/remorque
• Lorsqu'un accessoire (tel qu'un porte-vélo)
est installé à l'arrière du véhicule • Lorsqu'il y a un écart de hauteur important
entre votre véhicule et le véhicule qui entre
dans la zone de détection • Immédiatement après avoir activé la sur-
veillance de l'angle mort
●Les cas où la surveillance de l'angle mort
détecte inutilement un véhicule et/ou un
objet peuvent augmenter dans les situa- tions suivantes:
• Lorsque le capteur est mal aligné suite à
un impact important au niveau du capteur ou de sa zone environnante
• Lorsque la distance entre votre véhicule et
une barrière de sécurité, un mur, etc. entrant dans la zone de détection est
courte
• Lorsque vous montez et descendez des pentes abruptes consécutives, comme par
exemple des côtes, des déclivités, etc.
• Lorsque les voies de circulation sont étroites, ou que vous roulez au bord d'une
voie et qu'un véhicule circulant dans une
voie autre que les voies adjacentes entre dans la zone de détection
• Lorsque vous roulez sur des routes très
sinueuses, présentant des virages consé- cutifs ou des surfaces irrégulières
• Lorsque les pneus glissent ou patinent
• Lorsque la distance entre votre véhicule et le véhicule qui le suit est courte
• Lorsqu'un accessoire (tel qu'un porte-vélo)
est installé à l'arrière du véhicule
*: Sur modèles équipés
■Types de capteurs
Capteurs d'angle avant
Capteurs centraux avant
Capteurs d'angle arrière
Capteurs centraux arrière
■Affichage
Lorsque les capteurs détectent un
objet, tel qu'un mur, un graphique
s'affiche sur l'écran multifonctionnel,
l'affichage tête haute (sur modèles
Capteur d'aide au station-
nement Toyota*
La distance entre votre véhicule et
des objets, tels qu'un mur, est
mesurée par les capteurs et com-
muniquée par l'écran multifonc-
tionnel, l'affichage tête haute (sur
modèles équipés), l'écran du sys-
tème audio et un signal sonore
lors d'un stationnement en cré-
neau ou d'une manœuvre dans un
garage. Vérifiez toujours la zone
environnante lorsque vous utilisez
ce système.
Composants du système

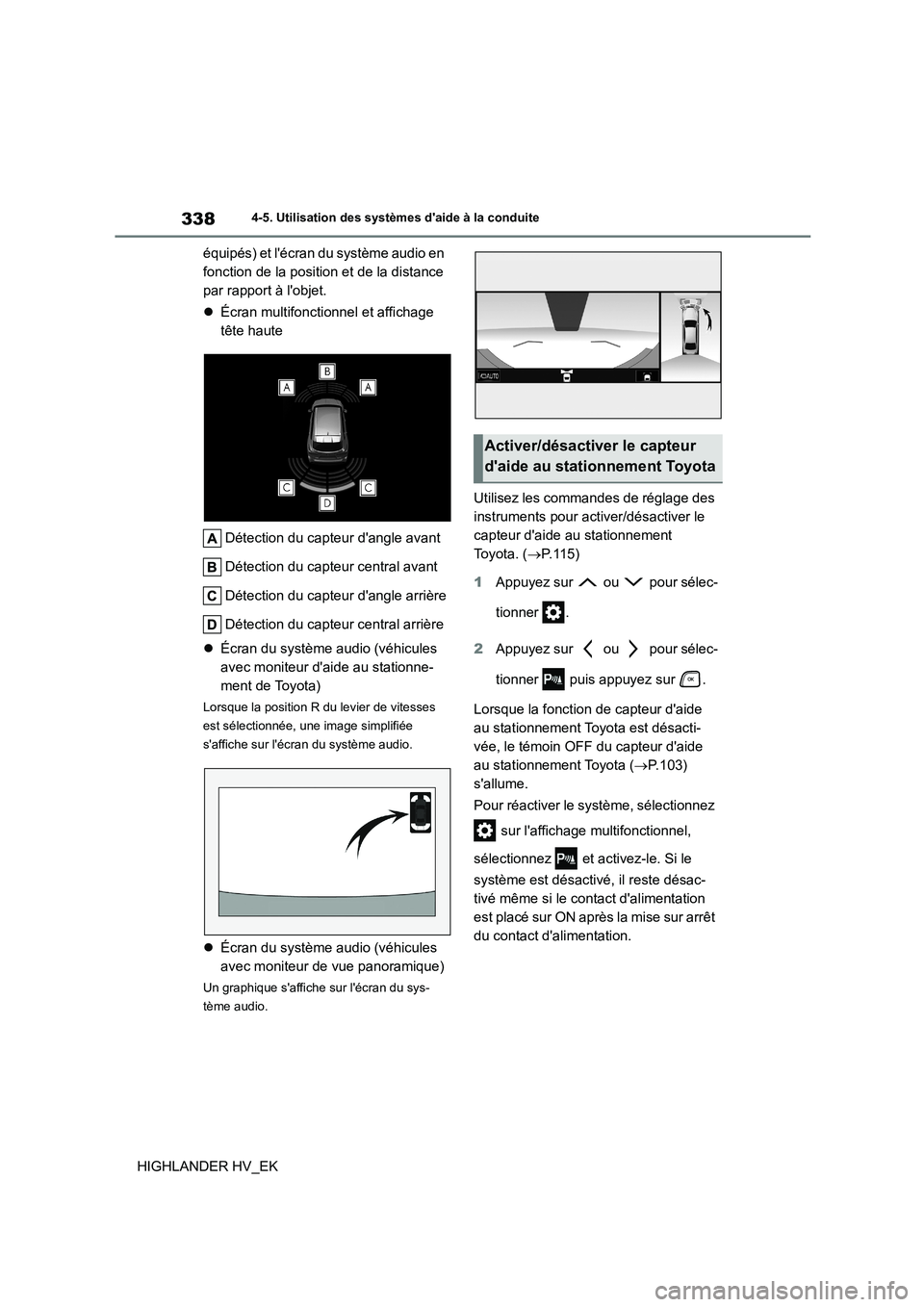

3384-5. Utilisation des systèmes d'aide à la conduite
HIGHLANDER HV_EK
équipés) et l'écran du système audio en
fonction de la position et de la distance
par rapport à l'objet.
 Écran multifonctionnel et affichage
tête haute
Détection du capteur d'angle avant
Détection du capteur central avant
Détection du capteur d'angle arrière
Détection du capteur central arrière
 Écran du système audio (véhicules
avec moniteur d'aide au stationne-
ment de Toyota)
Lorsque la position R du levier de vitesses
est sélectionnée, une image simplifiée
s'affiche sur l'écr an du système audio.
Écran du système audio (véhicules
avec moniteur de vue panoramique)
Un graphique s'affiche sur l'écran du sys-
tème audio.
Utilisez les commandes de réglage des
instruments pour acti ver/désactiver le
capteur d'aide au stationnement
Toyota. ( P.115)
1 Appuyez sur ou pour sélec-
tionner .
2 Appuyez sur ou pour sélec-
tionner puis appuyez sur .
Lorsque la fonction de capteur d'aide
au stationnement Toyota est désacti-
vée, le témoin OFF du capteur d'aide
au stationnement Toyota ( P.103)
s'allume.
Pour réactiver le système, sélectionnez
sur l'affichage multifonctionnel,
sélectionnez et activez-le. Si le
système est désactivé, il reste désac-
tivé même si le contact d'alimentation
est placé sur ON après la mise sur arrêt
du contact d'alimentation.
Activer/désactiver le capteur
d'aide au stationnement Toyota

339
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
HIGHLANDER HV_EK
AVERTISSEMENT
■Lors de l'utilisation du capteur d'aide
au stationnement Toyota
Respectez les précautions suivantes.
Le non-respect de ces précautions peut entraîner une impossibilité de conduire le
véhicule en toute sécurité et provoquer un
accident.
●N'utilisez pas le capteur à des vitesses
supérieures à 10 km/h (6 mph).
●Les zones de détection des capteurs et les temps de réaction sont limités.
Lorsque vous roulez en marche avant
ou arrière, vérifiez la sécurité des zones autour du véhicule (en particulier sur les
côtés du véhicule), et conduisez lente-
ment en utilisant le frein pour contrôler la vitesse du véhicule.
●N'installez pas d'accessoire dans les
zones de détection des capteurs.
●La zone située directement sous les
pare-chocs n'est pas détectée.
De fins poteaux ou des objets plus bas que le capteur peuvent ne pas être
détectés lorsque le véhicule s'en
approche, même s'ils ont déjà été
détectés une fois.
■À quel moment désactiver la fonction
Dans les situations suivantes, désactivez
la fonction, car elle peut fonctionner même
s'il n'existe aucune pr obabilité de collision.
●Le véhicule est équipé d'une antenne d'aile, d'une antenne sans fil ou de feux
antibrouillards.
●Le pare-chocs avant ou arrière ou un capteur sont soumis à un choc violent.
●Une suspension qui n'est pas d'origine
Toyota (suspension abaissée, etc.) est installée.
●Présence d'anneaux de remorquage.
●Une plaque d'immatriculation rétroéclai-rée est installée.
■Lors de l'utilisation du capteur d'aide
au stationnement Toyota
Dans les situations suivantes, le système
risque de ne pas fonctionner correctement à cause d'un dysfonc tionnement du cap-
teur, etc. Faites vérifier le véhicule par
votre concessionnaire Toyota.
Dans les situations suivantes, le système risque de ne pas fonctionner correctement
à cause d'un dysfonc tionnement du cap-
teur, etc. Faites vérifier le véhicule par un
revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de
confiance.
●L'affichage du fonctionnement du cap- teur d'aide au stationnement Toyota cli-
gnote ou s'affiche de manière continue,
et un bip sonore retentit lorsqu'aucun objet n'est détecté.
●Si la zone autour d'un capteur entre en
collision avec quelque chose ou est soumise à un choc violent.
●Si le pare-chocs ou la calandre entrent
en collision avec quelque chose.
●Si l'affichage clignot e ou est continu
sans émission d'un signal sonore, sauf
lorsque la fonction de mode silencieux a été activée.
●Si une erreur d'affichage se produit,
vérifiez tout d'abord le capteur. Si l'erreur se produit même en l'absence
de givre, de neige ou de boue sur le
capteur, il est probable que le capteur est défectueux.
■Remarques pour le lavage du véhi-
cule
Ne dirigez pas de forts jets d'eau ou de vapeur sur les capteurs.
Cela peut provoquer un dysfonctionne-
ment du capteur.
●Lors de l'utilisation d'un nettoyeur haute pression pour laver le véhicule, ne
vaporisez pas directement les capteurs,
car cela peut causer le dysfonctionne- ment d'un capteur.

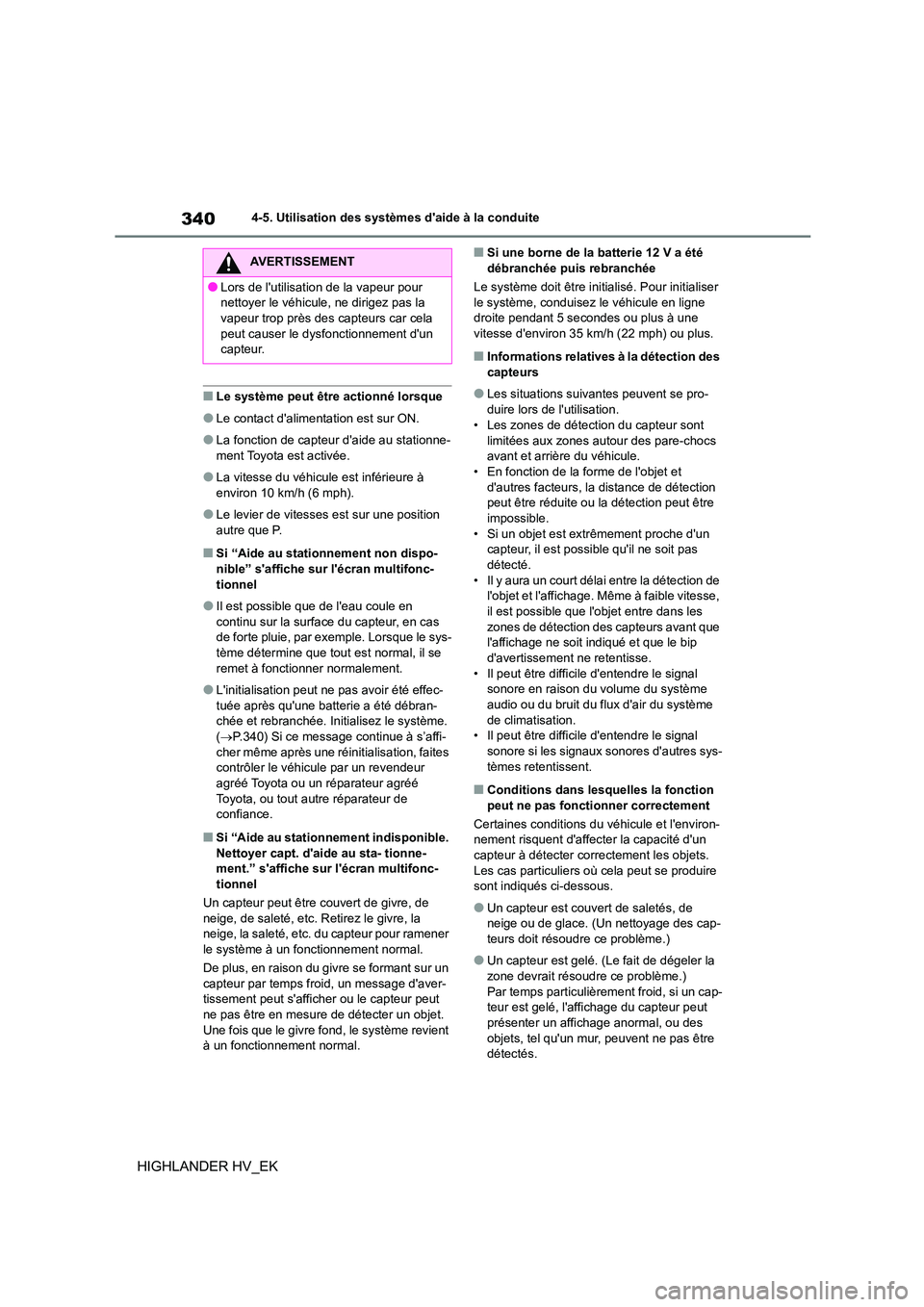

3404-5. Utilisation des systèmes d'aide à la conduite
HIGHLANDER HV_EK
■Le système peut être actionné lorsque
●Le contact d'alimentation est sur ON.
●La fonction de capteur d'aide au stationne-
ment Toyota est activée.
●La vitesse du véhicule est inférieure à
environ 10 km/h (6 mph).
●Le levier de vitesses est sur une position
autre que P.
■Si “Aide au stationnement non dispo-
nible” s'affiche sur l'écran multifonc- tionnel
●Il est possible que de l'eau coule en continu sur la surface du capteur, en cas
de forte pluie, par exemple. Lorsque le sys-
tème détermine que tout est normal, il se remet à fonctionner normalement.
●L'initialisation peut ne pas avoir été effec-tuée après qu'une batterie a été débran-
chée et rebranchée. Initialisez le système.
( P.340) Si ce message continue à s’affi- cher même après une réinitialisation, faites
contrôler le véhicule par un revendeur
agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de
confiance.
■Si “Aide au stationnement indisponible.
Nettoyer capt. d'aide au sta- tionne- ment.” s'affiche sur l'écran multifonc-
tionnel
Un capteur peut être couvert de givre, de
neige, de saleté, etc. Retirez le givre, la neige, la saleté, etc. du capteur pour ramener
le système à un fonctionnement normal.
De plus, en raison du givre se formant sur un
capteur par temps froid, un message d'aver- tissement peut s'afficher ou le capteur peut
ne pas être en mesure de détecter un objet.
Une fois que le givre fond, le système revient à un fonctionnement normal.
■Si une borne de la batterie 12 V a été débranchée puis rebranchée
Le système doit être initialisé. Pour initialiser
le système, conduisez le véhicule en ligne
droite pendant 5 secondes ou plus à une vitesse d'environ 35 km/h (22 mph) ou plus.
■Informations relatives à la détection des
capteurs
●Les situations suiv antes peuvent se pro-
duire lors de l'utilisation.
• Les zones de détection du capteur sont
limitées aux zones autour des pare-chocs avant et arrière du véhicule.
• En fonction de la forme de l'objet et
d'autres facteurs, la distance de détection peut être réduite ou la détection peut être
impossible.
• Si un objet est extrêmement proche d'un capteur, il est possible qu'il ne soit pas
détecté.
• Il y aura un court délai entre la détection de l'objet et l'affichage. Même à faible vitesse,
il est possible que l' objet entre dans les
zones de détection des capteurs avant que l'affichage ne soit indiqué et que le bip
d'avertissement ne retentisse.
• Il peut être difficile d'entendre le signal sonore en raison du volume du système
audio ou du bruit du flux d'air du système
de climatisation. • Il peut être difficile d'entendre le signal
sonore si les signaux sonores d'autres sys-
tèmes retentissent.
■Conditions dans lesquelles la fonction peut ne pas fonctionner correctement
Certaines conditions du véhicule et l'environ-
nement risquent d'affecter la capacité d'un
capteur à détecter correctement les objets. Les cas particuliers où cela peut se produire
sont indiqués ci-dessous.
●Un capteur est couvert de saletés, de
neige ou de glace. (Un nettoyage des cap-
teurs doit résoudre ce problème.)
●Un capteur est gelé. (Le fait de dégeler la
zone devrait résoudre ce problème.) Par temps particulièrement froid, si un cap-
teur est gelé, l'affichage du capteur peut
présenter un affichage anormal, ou des objets, tel qu'un mur, peuvent ne pas être
détectés.
AVERTISSEMENT
●Lors de l'utilisation de la vapeur pour
nettoyer le véhicule, ne dirigez pas la
vapeur trop près des capteurs car cela peut causer le dysfonctionnement d'un
capteur.

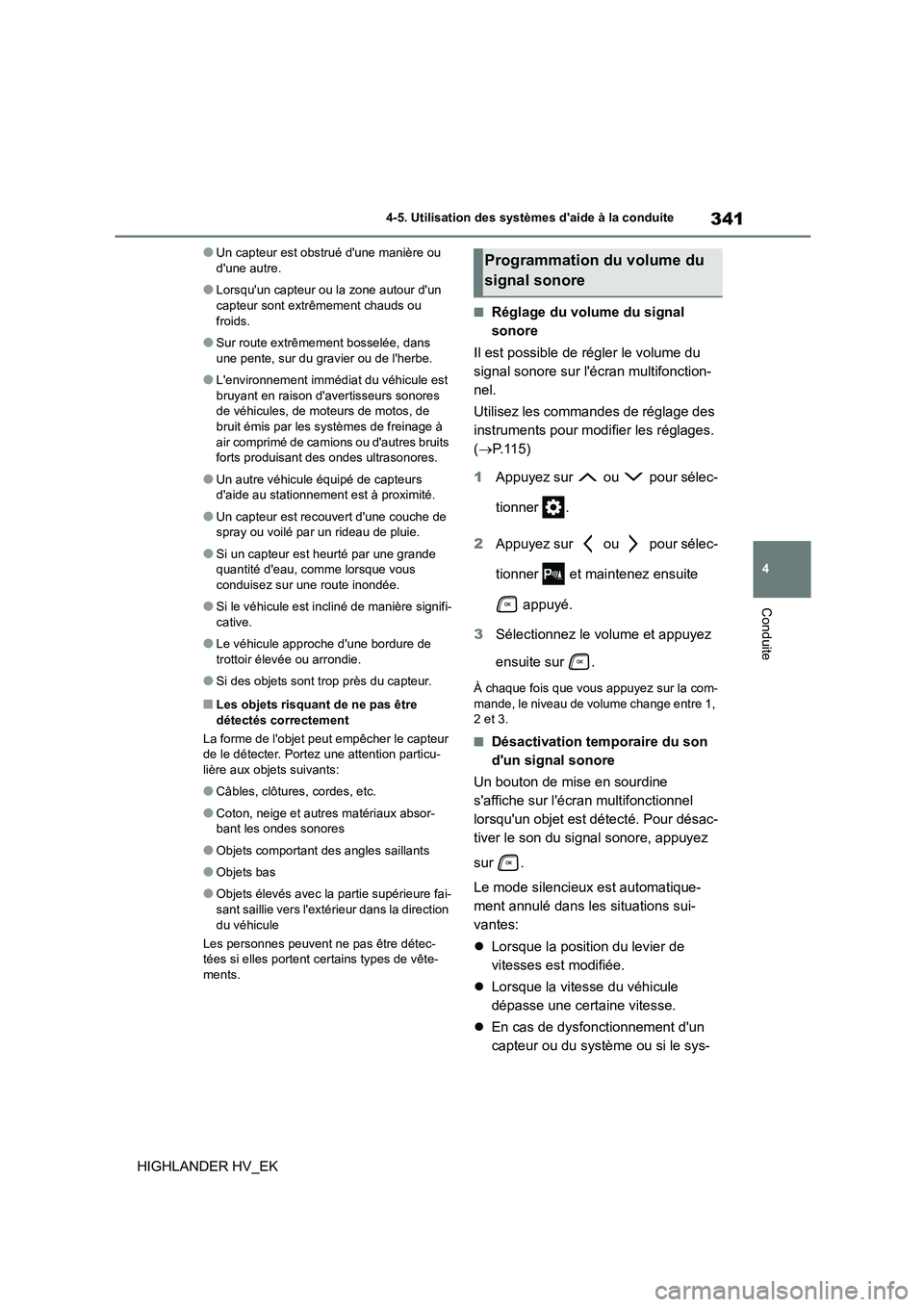

341
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
HIGHLANDER HV_EK
●Un capteur est obstrué d'une manière ou d'une autre.
●Lorsqu'un capteur ou la zone autour d'un capteur sont extrêmement chauds ou
froids.
●Sur route extrêmement bosselée, dans
une pente, sur du gravier ou de l'herbe.
●L'environnement immédiat du véhicule est
bruyant en raison d'avertisseurs sonores
de véhicules, de moteurs de motos, de
bruit émis par les systèmes de freinage à air comprimé de camions ou d'autres bruits
forts produisant des ondes ultrasonores.
●Un autre véhicule équipé de capteurs
d'aide au stationnement est à proximité.
●Un capteur est rec ouvert d'une couche de
spray ou voilé par un rideau de pluie.
●Si un capteur est heurté par une grande
quantité d'eau, comme lorsque vous
conduisez sur une route inondée.
●Si le véhicule est in cliné de manière signifi-
cative.
●Le véhicule approche d'une bordure de
trottoir élevée ou arrondie.
●Si des objets sont trop près du capteur.
■Les objets risquant de ne pas être
détectés correctement
La forme de l'objet peut empêcher le capteur de le détecter. Portez une attention particu-
lière aux objets suivants:
●Câbles, clôtures, cordes, etc.
●Coton, neige et autres matériaux absor- bant les ondes sonores
●Objets comportant des angles saillants
●Objets bas
●Objets élevés avec la partie supérieure fai-
sant saillie vers l'extérieur dans la direction
du véhicule
Les personnes peuvent ne pas être détec- tées si elles portent certains types de vête-
ments.
■Réglage du volume du signal
sonore
Il est possible de régler le volume du
signal sonore sur l'écran multifonction-
nel.
Utilisez les commandes de réglage des
instruments pour modifier les réglages.
( P. 1 1 5 )
1 Appuyez sur ou pour sélec-
tionner .
2 Appuyez sur ou pour sélec-
tionner et maintenez ensuite
appuyé.
3 Sélectionnez le volume et appuyez
ensuite sur .
À chaque fois que vous appuyez sur la com-
mande, le niveau de volume change entre 1, 2 et 3.
■Désactivation temporaire du son
d'un signal sonore
Un bouton de mise en sourdine
s'affiche sur l'écran multifonctionnel
lorsqu'un objet est détecté. Pour désac-
tiver le son du signal sonore, appuyez
sur .
Le mode silencieux est automatique-
ment annulé dans les situations sui-
vantes:
 Lorsque la position du levier de
vitesses est modifiée.
 Lorsque la vitesse du véhicule
dépasse une certaine vitesse.
 En cas de dysfonctionnement d'un
capteur ou du système ou si le sys-
Programmation du volume du
signal sonore

3424-5. Utilisation des systèmes d'aide à la conduite
HIGHLANDER HV_EK

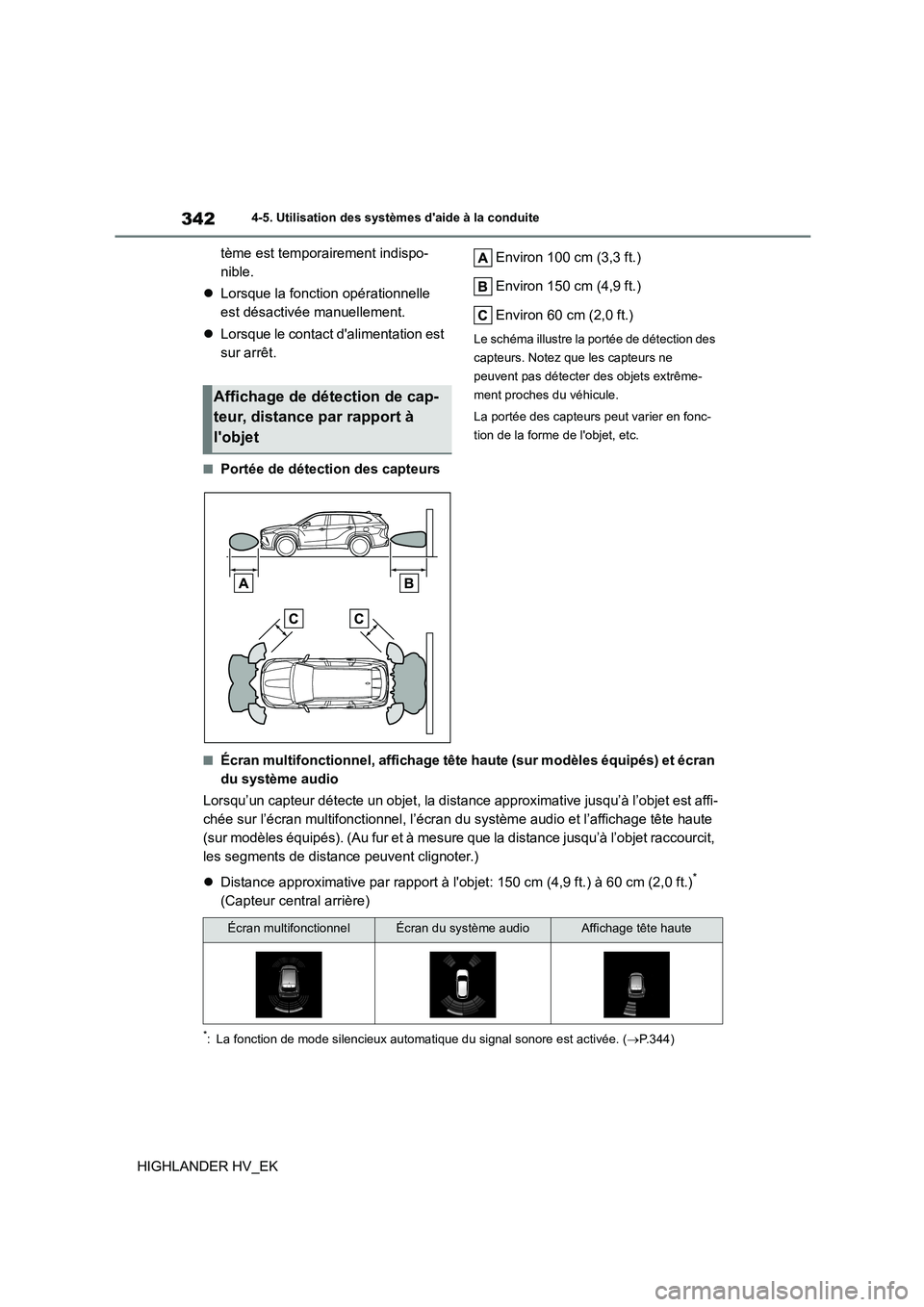

tème est temporairement indispo-
nible.
 Lorsque la fonction opérationnelle
est désactivée manuellement.
 Lorsque le contact d'alimentation est
sur arrêt.
■Portée de détection des capteurs
Environ 100 cm (3,3 ft.)
Environ 150 cm (4,9 ft.)
Environ 60 cm (2,0 ft.)
Le schéma illustre la portée de détection des
capteurs. Notez que les capteurs ne
peuvent pas détecter des objets extrême-
ment proches du véhicule.
La portée des capteurs peut varier en fonc-
tion de la forme de l'objet, etc.
■Écran multifonctionnel, affichage tête haute (sur modèles équipés) et écran
du système audio
Lorsqu’un capteur détecte un objet, la distance approximative jusqu’à l’objet est affi-
chée sur l’écran multifonctionnel, l’écran du système audio et l’affichage tête haute
(sur modèles équipés). (Au fur et à mesure que la distance jusqu’à l’objet raccourcit,
les segments de distance peuvent clignoter.)
 Distance approximative par rapport à l'objet: 150 cm (4,9 ft.) à 60 cm (2,0 ft.)*
(Capteur central arrière)
*: La fonction de mode silencieux automat ique du signal sonore est activée. (P.344)
Affichage de détection de cap-
teur, distance par rapport à
l'objet
Écran multifonctionnelÉcran du système audioAffichage tête haute

343
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
HIGHLANDER HV_EK

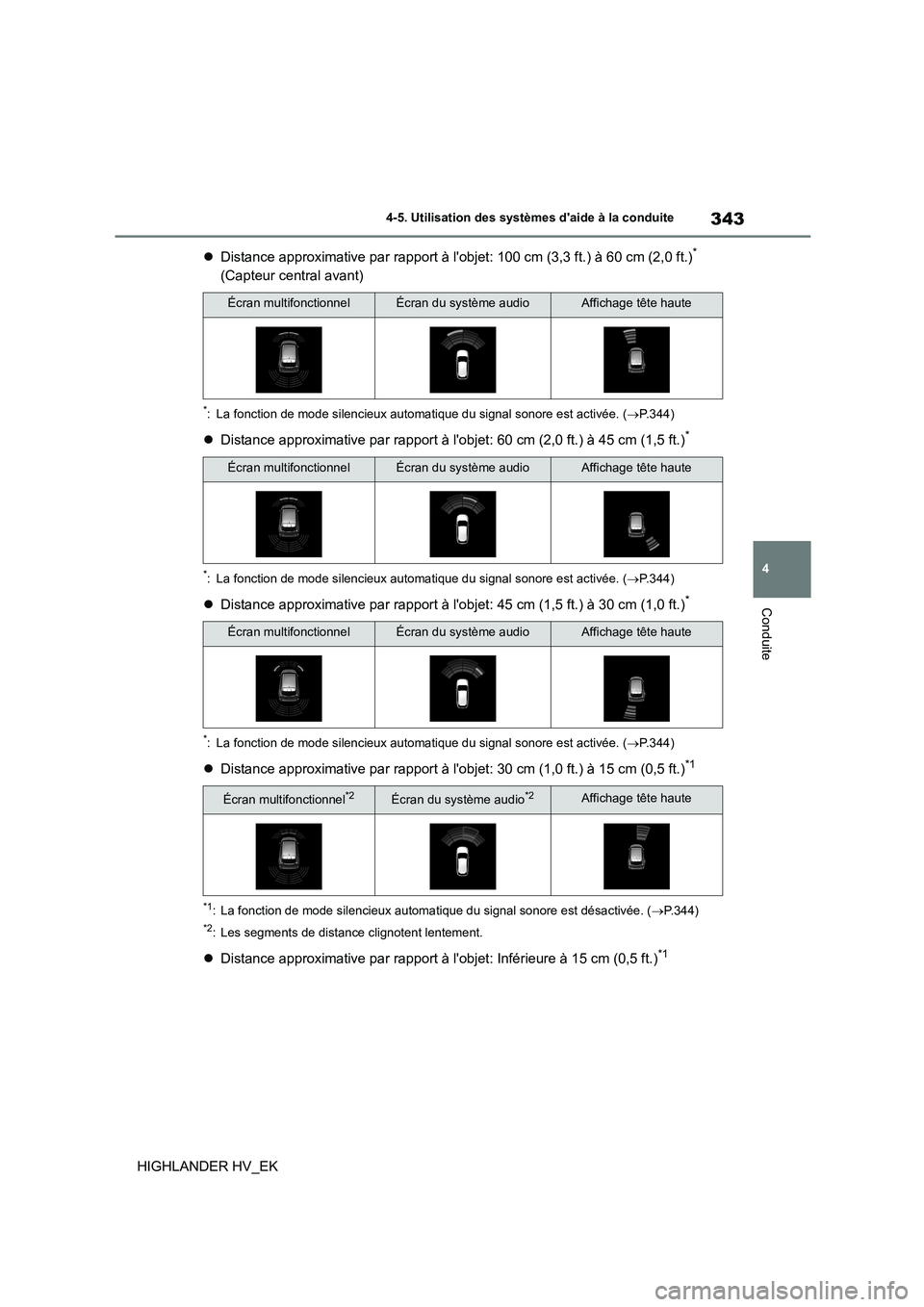

 Distance approximative par rapport à l'objet: 100 cm (3,3 ft.) à 60 cm (2,0 ft.)*
(Capteur central avant)
*: La fonction de mode silencieux automat ique du signal sonore est activée. (P.344)
Distance approximative par rapport à l'objet: 60 cm (2,0 ft.) à 45 cm (1,5 ft.)*
*: La fonction de mode silencieux automatique du signal sonore est activée. (P.344)
Distance approximative par rapport à l'objet: 45 cm (1,5 ft.) à 30 cm (1,0 ft.)*
*: La fonction de mode silencieux automatique du signal sonore est activée. (P.344)
Distance approximative par rapport à l'objet: 30 cm (1,0 ft.) à 15 cm (0,5 ft.)*1
*1: La fonction de mode silencieux automatique du signal sonore est désactivée. (P.344)
*2: Les segments de distance clignotent lentement.
Distance approximative par rapport à l'objet: Inférieure à 15 cm (0,5 ft.)*1
Écran multifonctionnelÉcran du système audioAffichage tête haute
Écran multifonctionnelÉcran du système audioAffichage tête haute
Écran multifonctionnelÉcran du système audioAffichage tête haute
Écran multifonctionnel*2Écran du système audio*2Affichage tête haute

3444-5. Utilisation des systèmes d'aide à la conduite
HIGHLANDER HV_EK
*1: La fonction de mode silencieux automatique du signal sonore est désactivée. (P.344)
*2: Les segments de distance clignotent rapidement.
■Fonctionnement du signal sonore
et distance jusqu'à un objet
Un signal sonore retentit lorsque les
capteurs fonctionnent.
 Le signal sonore retentit de plus en
plus vite à mesure que le véhicule
s'approche d'un objet. Lorsque le
véhicule se trouve à une distance
d'environ 30 cm (1,0 ft.) de l'objet, le
signal sonore retentit en continu.
 Lorsque 2 objets ou plus sont détec-
tés simultanément, le signal sonore
se déclenche en fonction de l'objet le
plus proche. Si un ou plusieurs
objets se trouvent à une distance
d’environ 30 cm (1,0 ft.) du véhicule,
le signal sonore émet un signal pro-
longé, suivis de bips rapides.
 Fonction de mode silencieux auto-
matique du signal sonore: Après
l’émission d’un signal sonore, si la
distance entre le véhicule et l’objet
détecté ne diminue pas, le signal
sonore passe automatiquement en
mode silencieux. (Si toutefois la dis-
tance entre le véhicule et l’objet est
inférieure ou égale à 30 cm (1,0 ft.),
cette fonction est inopérante.)
Le volume des signaux sonores peut
être réglé. ( P.341)
Écran multifonctionnel*2Écran du système audio*2Affichage tête haute
