2020 TOYOTA HIGHLANDER Manuel du propriétaire (in French)

305
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
HIGHLANDER HV_EK

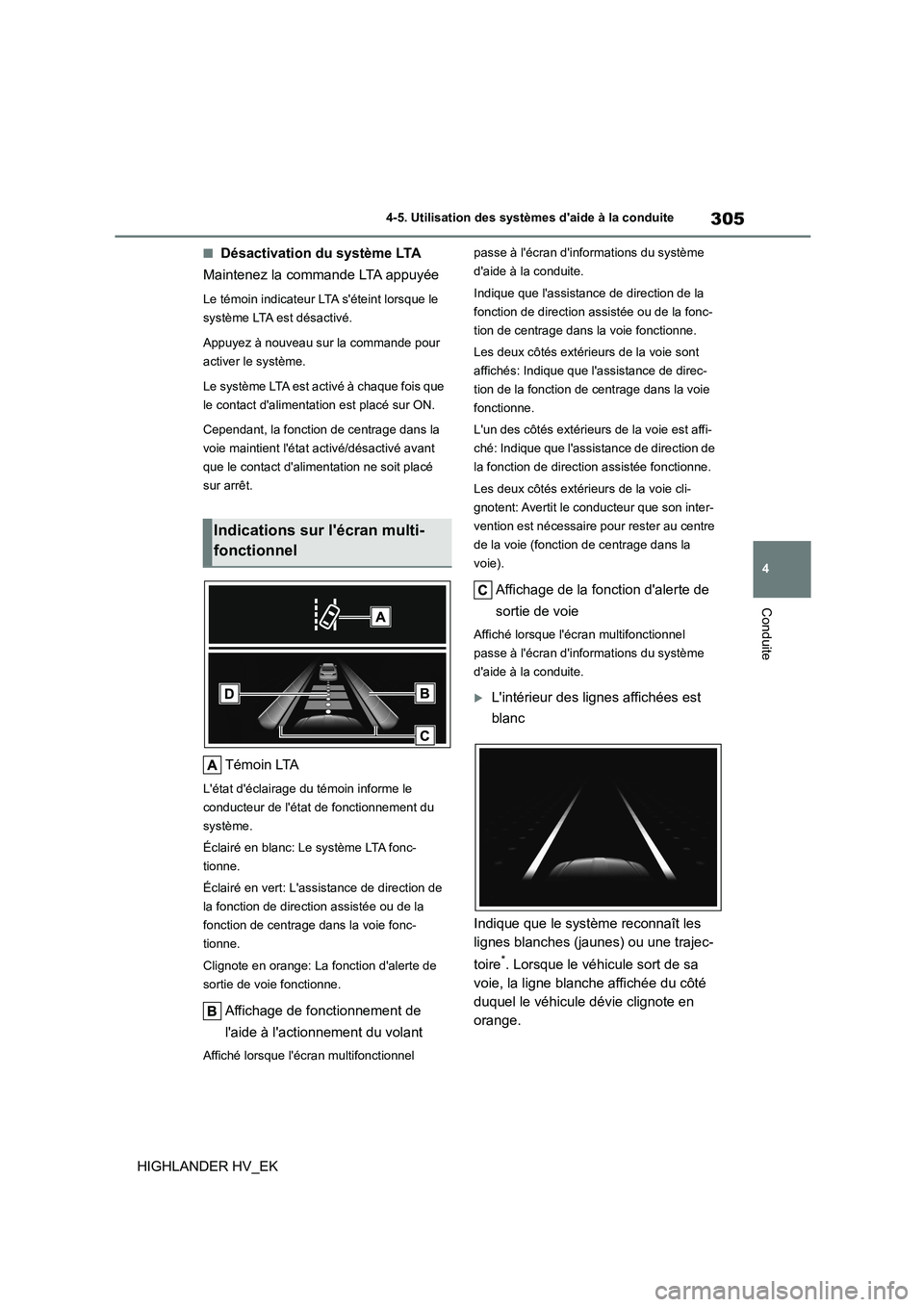

■Désactivation du système LTA
Maintenez la commande LTA appuyée
Le témoin indicateur LTA s'éteint lorsque le
système LTA est désactivé.
Appuyez à nouveau sur la commande pour
activer le système.
Le système LTA est activé à chaque fois que
le contact d'alimentation est placé sur ON.
Cependant, la fonction de centrage dans la
voie maintient l'état activé/désactivé avant
que le contact d'alimentation ne soit placé
sur arrêt.
Témoin LTA
L'état d'éclairage du témoin informe le
conducteur de l'état de fonctionnement du
système.
Éclairé en blanc: Le système LTA fonc-
tionne.
Éclairé en vert: L'assistance de direction de
la fonction de direction assistée ou de la
fonction de centrage dans la voie fonc-
tionne.
Clignote en orange: La fonction d'alerte de
sortie de voie fonctionne.
Affichage de fonctionnement de
l'aide à l'actionnement du volant
Affiché lorsque l'écran multifonctionnel
passe à l'écran d'informations du système
d'aide à la conduite.
Indique que l'assistance de direction de la
fonction de direction assistée ou de la fonc-
tion de centrage dans la voie fonctionne.
Les deux côtés extérieurs de la voie sont
affichés: Indique que l' assistance de direc-
tion de la fonction de centrage dans la voie
fonctionne.
L'un des côtés extérieurs de la voie est affi-
ché: Indique que l'assistance de direction de
la fonction de direction assistée fonctionne.
Les deux côtés extérieurs de la voie cli-
gnotent: Avertit le conducteur que son inter-
vention est nécessaire pour rester au centre
de la voie (fonction de centrage dans la
voie).
Affichage de la fonction d'alerte de
sortie de voie
Affiché lorsque l'écran multifonctionnel
passe à l'écran d'informations du système
d'aide à la conduite.
L'intérieur des lignes affichées est
blanc
Indique que le système reconnaît les
lignes blanches (jaunes) ou une trajec-
toire*. Lorsque le véhicule sort de sa
voie, la ligne blanche affichée du côté
duquel le véhicule dévie clignote en
orange.
Indications sur l'écran multi-
fonctionnel

3064-5. Utilisation des systèmes d'aide à la conduite
HIGHLANDER HV_EK

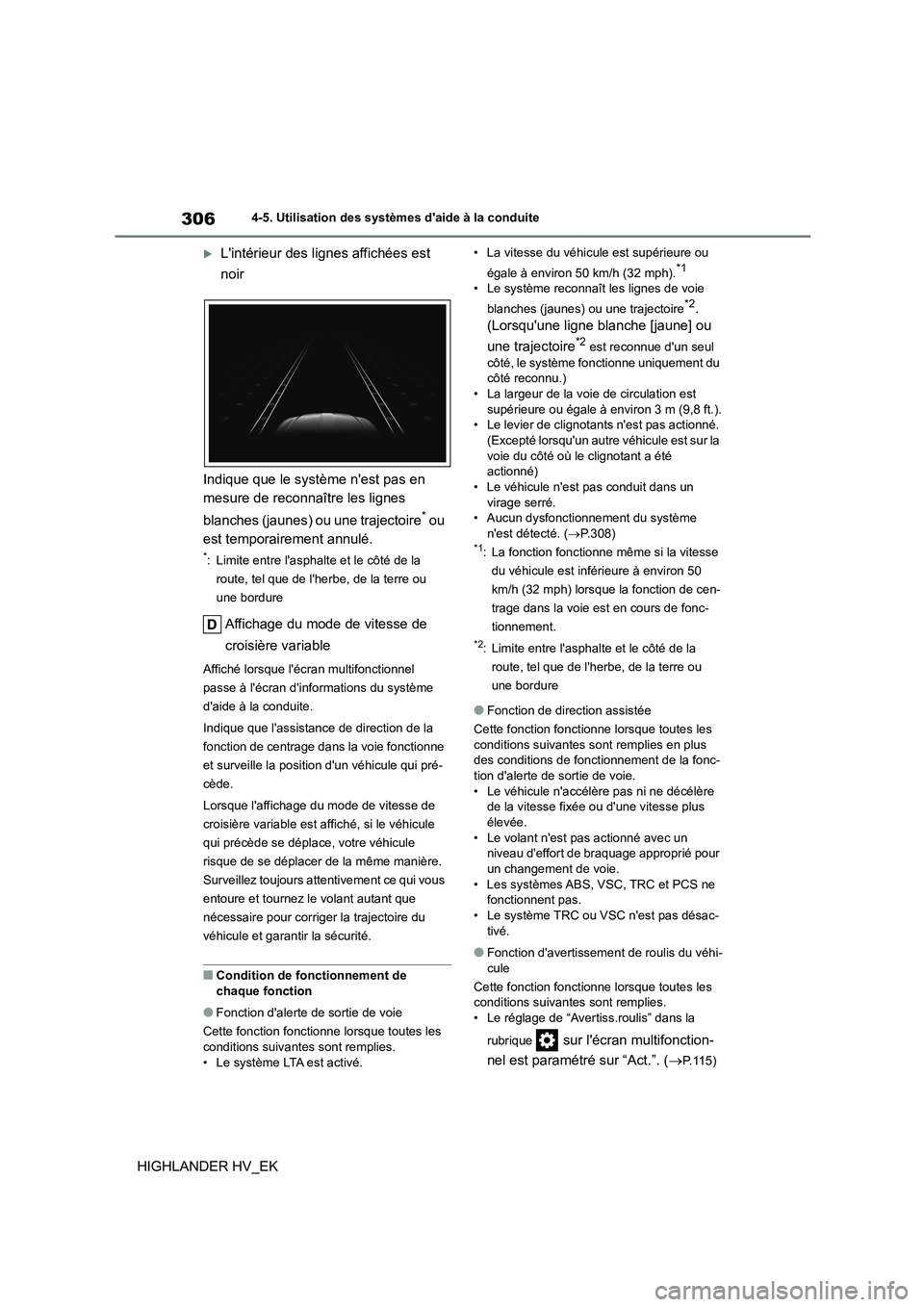

L'intérieur des lignes affichées est
noir
Indique que le système n'est pas en
mesure de reconnaître les lignes
blanches (jaunes) ou une trajectoire* ou
est temporairement annulé.
*: Limite entre l'asphalte et le côté de la
route, tel que de l'herbe, de la terre ou
une bordure
Affichage du mode de vitesse de
croisière variable
Affiché lorsque l'écran multifonctionnel
passe à l'écran d'informations du système
d'aide à la conduite.
Indique que l'assistance de direction de la
fonction de centrage dans la voie fonctionne
et surveille la position d'un véhicule qui pré-
cède.
Lorsque l'affichage du mode de vitesse de
croisière variable est affiché, si le véhicule
qui précède se déplace, votre véhicule
risque de se déplacer de la même manière.
Surveillez toujours attentivement ce qui vous
entoure et tournez le volant autant que
nécessaire pour corriger la trajectoire du
véhicule et garantir la sécurité.
■Condition de fonctionnement de
chaque fonction
●Fonction d'alerte de sortie de voie
Cette fonction fonctionne lorsque toutes les
conditions suivantes sont remplies.
• Le système LTA est activé.
• La vitesse du véhicule est supérieure ou
égale à environ 50 km/h (32 mph).*1
• Le système reconnaît les lignes de voie
blanches (jaunes) ou une trajectoire*2.
(Lorsqu'une ligne blanche [jaune] ou
une trajectoire*2 est reconnue d'un seul
côté, le système fonctionne uniquement du
côté reconnu.) • La largeur de la voie de circulation est
supérieure ou égale à environ 3 m (9,8 ft.).
• Le levier de clignotants n'est pas actionné. (Excepté lorsqu'un autre véhicule est sur la
voie du côté où le clignotant a été
actionné) • Le véhicule n'est pas conduit dans un
virage serré.
• Aucun dysfonctionnement du système n'est détecté. ( P.308)*1: La fonction fonctionne même si la vitesse
du véhicule est inférieure à environ 50
km/h (32 mph) lorsque la fonction de cen-
trage dans la voie est en cours de fonc-
tionnement.
*2: Limite entre l'asphalte et le côté de la
route, tel que de l'herbe, de la terre ou
une bordure
●Fonction de direction assistée
Cette fonction fonctionne lorsque toutes les
conditions suivantes sont remplies en plus
des conditions de fonctionnement de la fonc- tion d'alerte de sortie de voie.
• Le véhicule n'accélère pas ni ne décélère
de la vitesse fixée ou d'une vitesse plus élevée.
• Le volant n'est pas actionné avec un
niveau d'effort de braquage approprié pour un changement de voie.
• Les systèmes ABS, VSC, TRC et PCS ne
fonctionnent pas. • Le système TRC ou VSC n'est pas désac-
tivé.
●Fonction d'avertissemen t de roulis du véhi-
cule
Cette fonction fonctionne lorsque toutes les
conditions suivantes sont remplies.
• Le réglage de “Avertiss.roulis” dans la
rubrique sur l'écran multifonction-
nel est paramétré sur “Act.”. ( P.115)

307
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
HIGHLANDER HV_EK

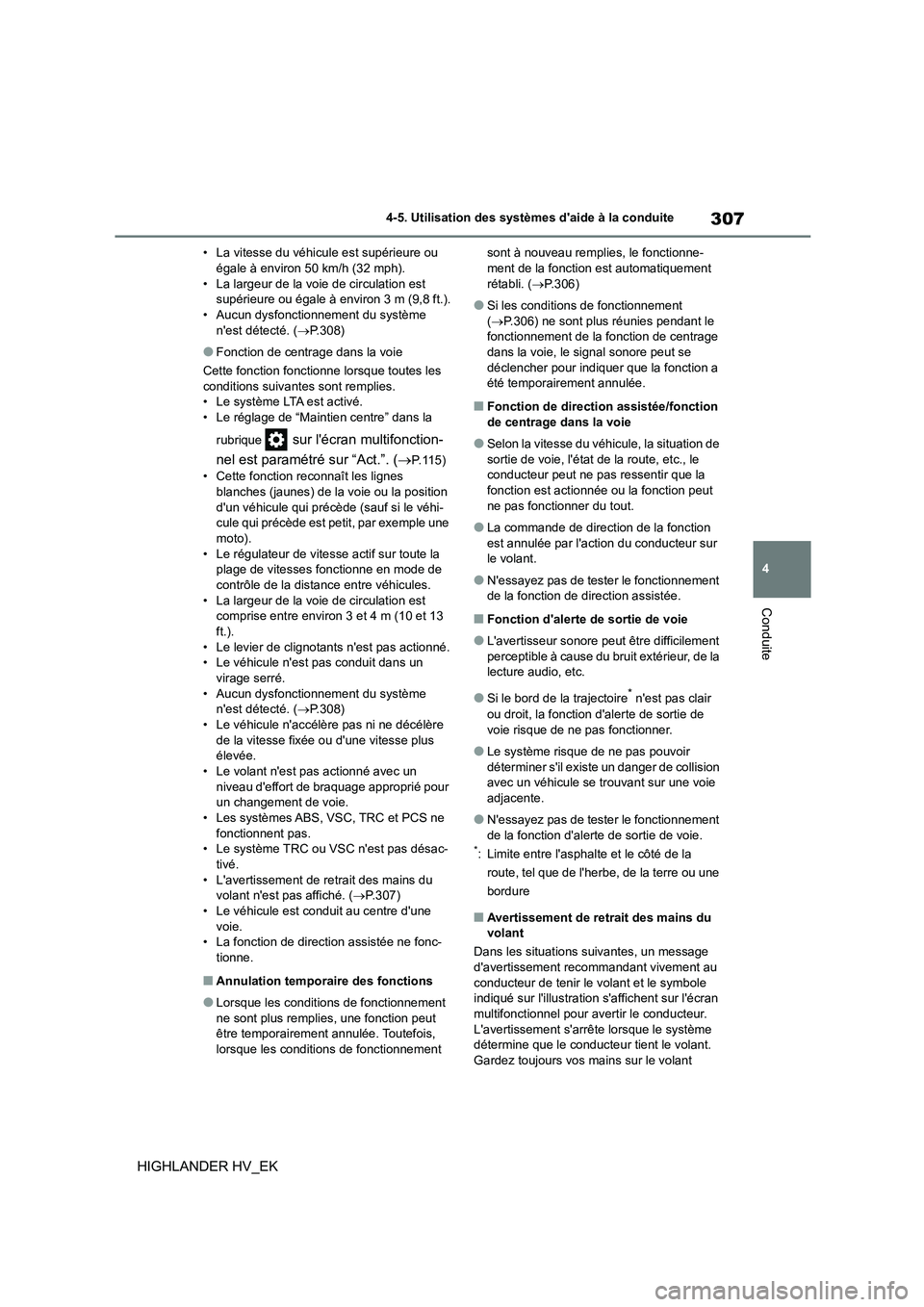

• La vitesse du véhicu le est supérieure ou égale à environ 50 km/h (32 mph).
• La largeur de la voie de circulation est
supérieure ou égale à environ 3 m (9,8 ft.). • Aucun dysfonctionnement du système
n'est détecté. ( P.308)
●Fonction de centrage dans la voie
Cette fonction fonctionne lorsque toutes les
conditions suivantes sont remplies.
• Le système LTA est activé. • Le réglage de “Maintien centre” dans la
rubrique sur l'écran multifonction-
nel est paramétré sur “Act.”. ( P.115)
• Cette fonction reconnaît les lignes
blanches (jaunes) de la voie ou la position d'un véhicule qui précède (sauf si le véhi-
cule qui précède est petit, par exemple une
moto). • Le régulateur de vitesse actif sur toute la
plage de vitesses fonctionne en mode de
contrôle de la distance entre véhicules. • La largeur de la voie de circulation est
comprise entre environ 3 et 4 m (10 et 13
ft.). • Le levier de clignotants n'est pas actionné.
• Le véhicule n'est pas conduit dans un
virage serré. • Aucun dysfonctionnement du système
n'est détecté. ( P.308)
• Le véhicule n'accélère pas ni ne décélère de la vitesse fixée ou d'une vitesse plus
élevée.
• Le volant n'est pas actionné avec un niveau d'effort de braquage approprié pour
un changement de voie.
• Les systèmes ABS, VSC, TRC et PCS ne fonctionnent pas.
• Le système TRC ou VSC n'est pas désac-
tivé. • L'avertissement de retrait des mains du
volant n'est pas affiché. ( P.307)
• Le véhicule est conduit au centre d'une voie.
• La fonction de direction assistée ne fonc-
tionne.
■Annulation temporaire des fonctions
●Lorsque les conditions de fonctionnement
ne sont plus remplies, une fonction peut être temporairement annulée. Toutefois,
lorsque les conditions de fonctionnement
sont à nouveau remplies, le fonctionne- ment de la fonction est automatiquement
rétabli. ( P.306)
●Si les conditions de fonctionnement
( P.306) ne sont plus réunies pendant le
fonctionnement de la fonction de centrage dans la voie, le signal sonore peut se
déclencher pour indiquer que la fonction a
été temporairement annulée.
■Fonction de direction assistée/fonction
de centrage dans la voie
●Selon la vitesse du véhicule, la situation de
sortie de voie, l'état de la route, etc., le conducteur peut ne pas ressentir que la
fonction est actionnée ou la fonction peut
ne pas fonctionner du tout.
●La commande de direction de la fonction
est annulée par l'action du conducteur sur le volant.
●N'essayez pas de tester le fonctionnement de la fonction de direction assistée.
■Fonction d'alerte de sortie de voie
●L'avertisseur sonore peut être difficilement perceptible à cause du bruit extérieur, de la
lecture audio, etc.
●Si le bord de la trajectoire* n'est pas clair
ou droit, la fonction d'alerte de sortie de
voie risque de ne pas fonctionner.
●Le système risque de ne pas pouvoir
déterminer s'il existe un danger de collision avec un véhicule se trouvant sur une voie
adjacente.
●N'essayez pas de tester le fonctionnement
de la fonction d'alerte de sortie de voie.*: Limite entre l'asphalte et le côté de la
route, tel que de l'herbe, de la terre ou une
bordure
■Avertissement de retrait des mains du
volant
Dans les situations suivantes, un message
d'avertissement recommandant vivement au conducteur de tenir le volant et le symbole
indiqué sur l'illustration s'affichent sur l'écran
multifonctionnel pour avertir le conducteur. L'avertissement s'arrête lorsque le système
détermine que le conducteur tient le volant.
Gardez toujours vos mains sur le volant

3084-5. Utilisation des systèmes d'aide à la conduite
HIGHLANDER HV_EK

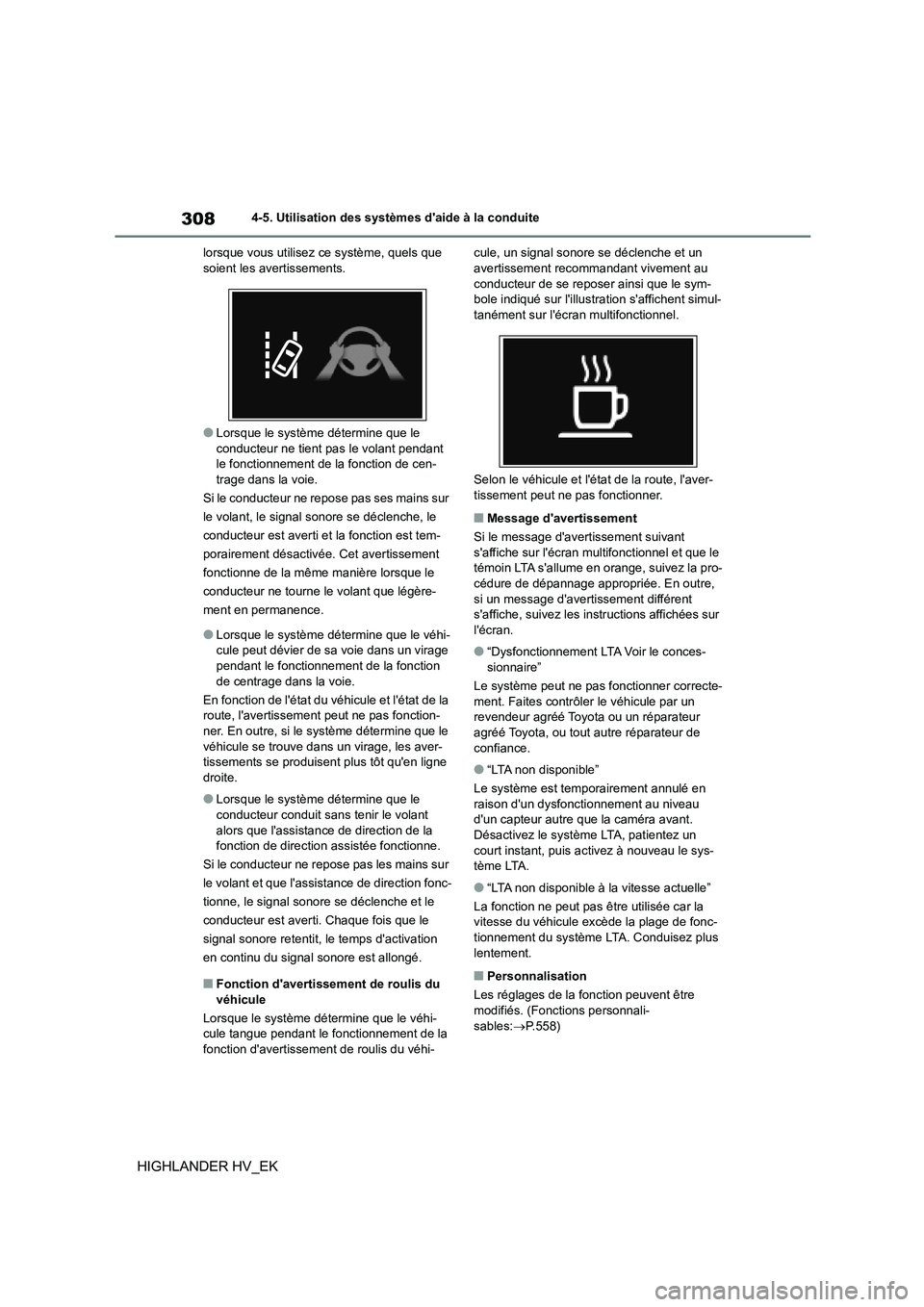

lorsque vous utilisez ce système, quels que soient les avertissements.
●Lorsque le système détermine que le
conducteur ne tient pas le volant pendant le fonctionnement de la fonction de cen-
trage dans la voie.
Si le conducteur ne repose pas ses mains sur
le volant, le signal sonore se déclenche, le
conducteur est averti et la fonction est tem-
porairement désactivée. Cet avertissement
fonctionne de la même manière lorsque le
conducteur ne tourne le volant que légère-
ment en permanence.
●Lorsque le système détermine que le véhi- cule peut dévier de sa voie dans un virage
pendant le fonctionnement de la fonction
de centrage dans la voie.
En fonction de l'état du véhicule et l'état de la route, l'avertissement peut ne pas fonction-
ner. En outre, si le système détermine que le
véhicule se trouve dans un virage, les aver- tissements se produisent plus tôt qu'en ligne
droite.
●Lorsque le système détermine que le
conducteur conduit sans tenir le volant
alors que l'assistance de direction de la fonction de direction assistée fonctionne.
Si le conducteur ne repose pas les mains sur
le volant et que l'assistance de direction fonc-
tionne, le signal sonore se déclenche et le
conducteur est averti. Chaque fois que le
signal sonore retentit, le temps d'activation
en continu du signal sonore est allongé.
■Fonction d'avertissement de roulis du véhicule
Lorsque le système détermine que le véhi-
cule tangue pendant le fonctionnement de la
fonction d'avertissement de roulis du véhi-
cule, un signal sonore se déclenche et un avertissement recommandant vivement au
conducteur de se reposer ainsi que le sym-
bole indiqué sur l'illust ration s'affichent simul- tanément sur l'écran multifonctionnel.
Selon le véhicule et l'état de la route, l'aver-
tissement peut ne pas fonctionner.
■Message d'avertissement
Si le message d'avertissement suivant s'affiche sur l'écran multifonctionnel et que le
témoin LTA s'allume en orange, suivez la pro-
cédure de dépannage appropriée. En outre, si un message d'aver tissement différent
s'affiche, suivez les instructions affichées sur
l'écran.
●“Dysfonctionnement LTA Voir le conces-
sionnaire”
Le système peut ne pas fonctionner correcte- ment. Faites contrôler le véhicule par un
revendeur agréé Toyota ou un réparateur
agréé Toyota, ou tout autre réparateur de confiance.
●“LTA non disponible”
Le système est temporairement annulé en raison d'un dysfoncti onnement au niveau
d'un capteur autre que la caméra avant.
Désactivez le système LTA, patientez un court instant, puis activez à nouveau le sys-
tème LTA.
●“LTA non disponible à la vitesse actuelle”
La fonction ne peut pas être utilisée car la
vitesse du véhicule excède la plage de fonc-
tionnement du système LTA. Conduisez plus lentement.
■Personnalisation
Les réglages de la fonction peuvent être
modifiés. (Fonctions personnali-
sables: P.558)

309
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
HIGHLANDER HV_EK
■Affichage des instruments
Écran multifonctionnel
Vitesse réglée
Témoins
■Commandes de fonctionnement
Commande de distance entre véhi-
cules
Commande “+RES”
Commande principale de régulateur
de vitesse
Commande de désactivation
Commande “-SET”
Régulateur de vitesse actif
sur toute la plage de
vitesses
En mode de contrôle de la dis-
tance entre véhicules, le véhicule
accélère et décélère automatique-
ment, décélère et s'arrête pour
s'adapter aux changements de
vitesse du véhicule qui précède
même si la pédale d'accélérateur
n'est pas enfoncée. En mode de
régulation à vitesse constante, le
véhicule roule à une vitesse fixe.
Utilisez le régulateur de vitesse
actif sur toute la plage de vitesses
sur les autoroutes et les routes
nationales.
 Mode de contrôle de la distance
entre véhicules ( P. 3 1 1 )
 Mode de régulation à vitesse
constante ( P.317)
Composants du système
AVERTISSEMENT
■Avant d'utiliser le régulateur de
vitesse actif sur toute la plage de vitesses
●Conduire prudemment relève de la
seule responsabilité du conducteur. Ne
vous fiez pas uniquement au système, et conduisez prudemment en accordant
toujours une attention particulière à
votre environnement.
●Le régulateur de vitesse actif sur toute
la plage de vitesses fournit une aide à la
conduite afin de réduire la charge du conducteur. L'aide fournie est toutefois
limitée.
Lisez les conditions suivantes attentive- ment. Ne vous fiez pas outre mesure à
ce système et conduisez toujours pru-
demment.
• Lorsque le capteur risque de ne pas détecter correctement le véhicule qui
précède: P.320

3104-5. Utilisation des systèmes d'aide à la conduite
HIGHLANDER HV_EK
AVERTISSEMENT
• Conditions dans lesquelles le mode de
contrôle de la distance entre véhicules
risque de ne pas fonctionner correcte- ment: P.320
●Réglez la vitesse convenablement en
fonction de la vitesse limite, du flux de circulation, de l'état de la route, des
conditions météorologiques, etc. Le
conducteur est res ponsable du contrôle de la vitesse programmée.
●Même lorsque le système fonctionne
normalement, l'état du véhicule qui pré- cède, tel que détecté par le système,
peut différer de l'état constaté par le
conducteur. Par conséquent, le conduc- teur doit toujours rester vigilant, évaluer
le danger de chaque situation et
conduire prudemment. Se fier unique- ment à ce système ou supposer que le
système assure la sécurité pendant la
conduite peut entraîner un accident, occasionnant des blessures graves,
voire mortelles.
●Placez le réglage du régulateur de vitesse actif sur toute la plage de
vitesses sur arrêt, au moyen de la com-
mande principale de régulateur de
vitesse lorsque vous ne l'utilisez pas.
■Précautions relatives aux systèmes
d'aide à la conduite
Respectez les précautions suivantes, car
l'aide fournie par le système est limitée. Le non-respect de ces précautions peut pro-
voquer un accident, pouvant occasionner
des blessures graves, voire mortelles.
●Aide au conducteur pour évaluer la dis-
tance entre véhicules
Le régulateur de vitesse actif sur toute la
plage de vitesses a pour seul but d'aider le conducteur à déterminer la distance qui
sépare son propre véhicule du véhicule
qui le précède. Ce n'est pas un méca- nisme qui permet au conducteur de
conduire négligemment, sans faire atten-
tion, ni un système capable de fournir une assistance au conducteur lorsque les
conditions de visibili té sont mauvaises.
Il est toujours indispensable pour le
conducteur de rester très attentif à tout ce qui entoure le véhicule.
●Aide au conducteur pour estimer la dis-
tance appropriée
Le régulateur de vitesse actif sur toute la plage de vitesse détermine si la distance
qui sépare le véhicule du conducteur du
véhicule qui le précède se trouve dans une plage définie. Il n'est pas en mesure de
réaliser une quelconque autre estimation.
Par conséquent, il est absolument néces- saire que le conducteur reste vigilant et
soit à même de déterminer s'il existe une
possibilité de danger dans n'importe quelle situation donnée.
●Aide au conducteur pour manœuvrer le
véhicule
Le régulateur de vitesse actif sur toute la plage de vitesses ne dispose pas de fonc-
tions permettant d'empêcher ou d'éviter
les collisions avec les véhicules qui pré- cèdent le vôtre. Par conséquent, si la pos-
sibilité d'un danger existe , quel qu'il soit, il
appartient au conducteur d'exercer immé- diatement et directement son contrôle sur
le véhicule et d'agir comme il convient
pour garantir la sécurité de tous.
■Situations incompatibles avec l'utili-
sation du régulateur de vitesse actif
sur toute la plage de vitesses
N'utilisez le régulateur de vitesse actif sur toute la plage de vitesses dans aucune
des situations suivantes. Cela peut entraî-
ner un contrôle inapproprié de la vitesse et causer un accident, pouvant occasionner
des blessures graves, voire mortelles.

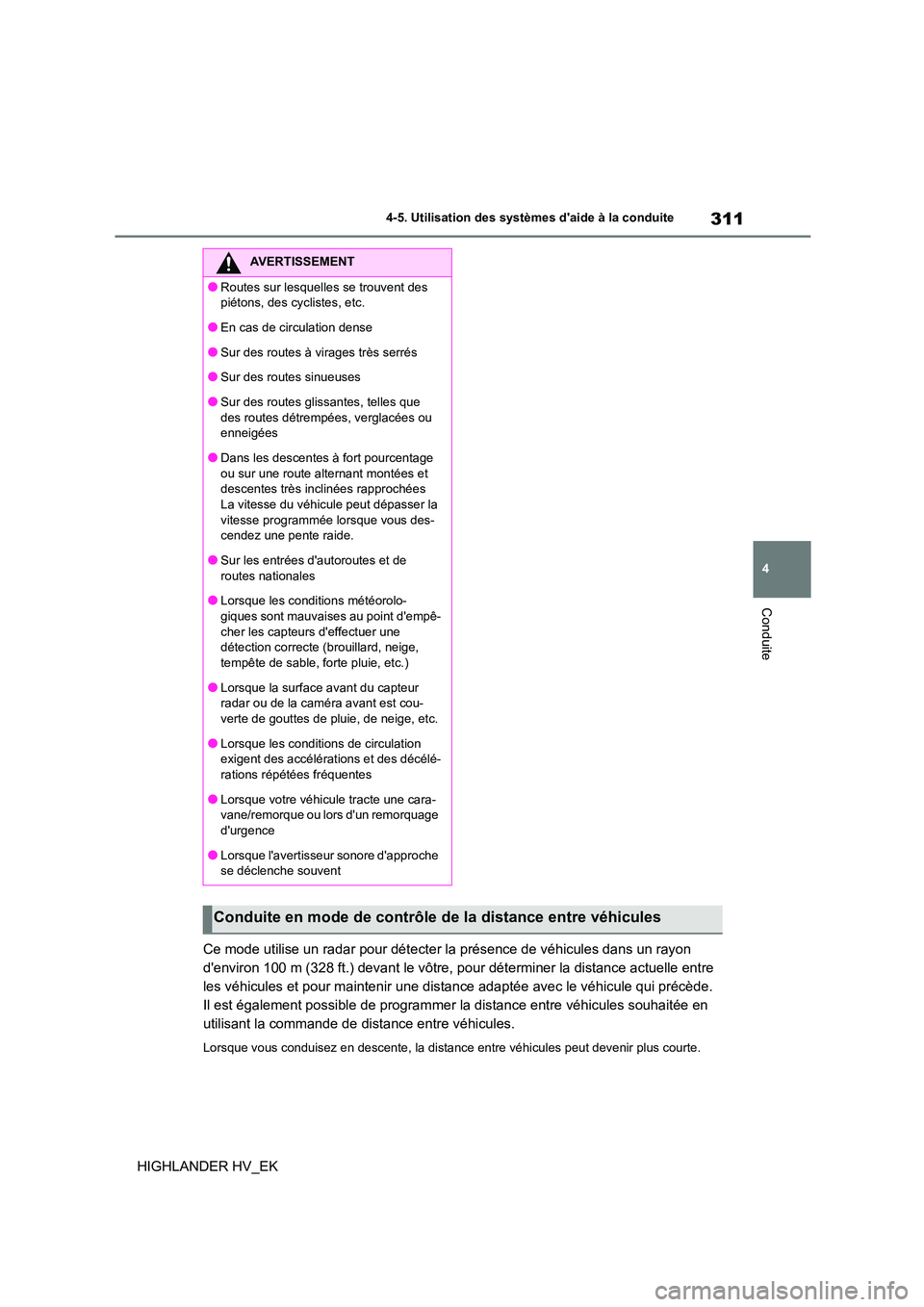

311
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
HIGHLANDER HV_EK
Ce mode utilise un radar pour détecter la présence de véhicules dans un rayon
d'environ 100 m (328 ft.) devant le vôtre, pour déterminer la distance actuelle entre
les véhicules et pour maintenir une distance adaptée avec le véhicule qui précède.
Il est également possible de programmer la distance entre véhicules souhaitée en
utilisant la commande de distance entre véhicules.
Lorsque vous conduisez en descent e, la distance entre véhicules peut devenir plus courte.
AVERTISSEMENT
●Routes sur lesquelles se trouvent des
piétons, des cyclistes, etc.
●En cas de circulation dense
●Sur des routes à virages très serrés
●Sur des routes sinueuses
●Sur des routes gli ssantes, telles que des routes détrempées, verglacées ou
enneigées
●Dans les descentes à fort pourcentage ou sur une route alternant montées et
descentes très inclinées rapprochées
La vitesse du véhicule peut dépasser la vitesse programmée lorsque vous des-
cendez une pente raide.
●Sur les entrées d'autoroutes et de routes nationales
●Lorsque les conditions météorolo-
giques sont mauvaises au point d'empê- cher les capteurs d'effectuer une
détection correcte (brouillard, neige,
tempête de sable, forte pluie, etc.)
●Lorsque la surface avant du capteur
radar ou de la caméra avant est cou-
verte de gouttes de pluie, de neige, etc.
●Lorsque les condition s de circulation exigent des accélérations et des décélé-
rations répétées fréquentes
●Lorsque votre véhicule tracte une cara- vane/remorque ou lors d'un remorquage
d'urgence
●Lorsque l'avertisseur sonore d'approche se déclenche souvent
Conduite en mode de contrôle de la distance entre véhicules

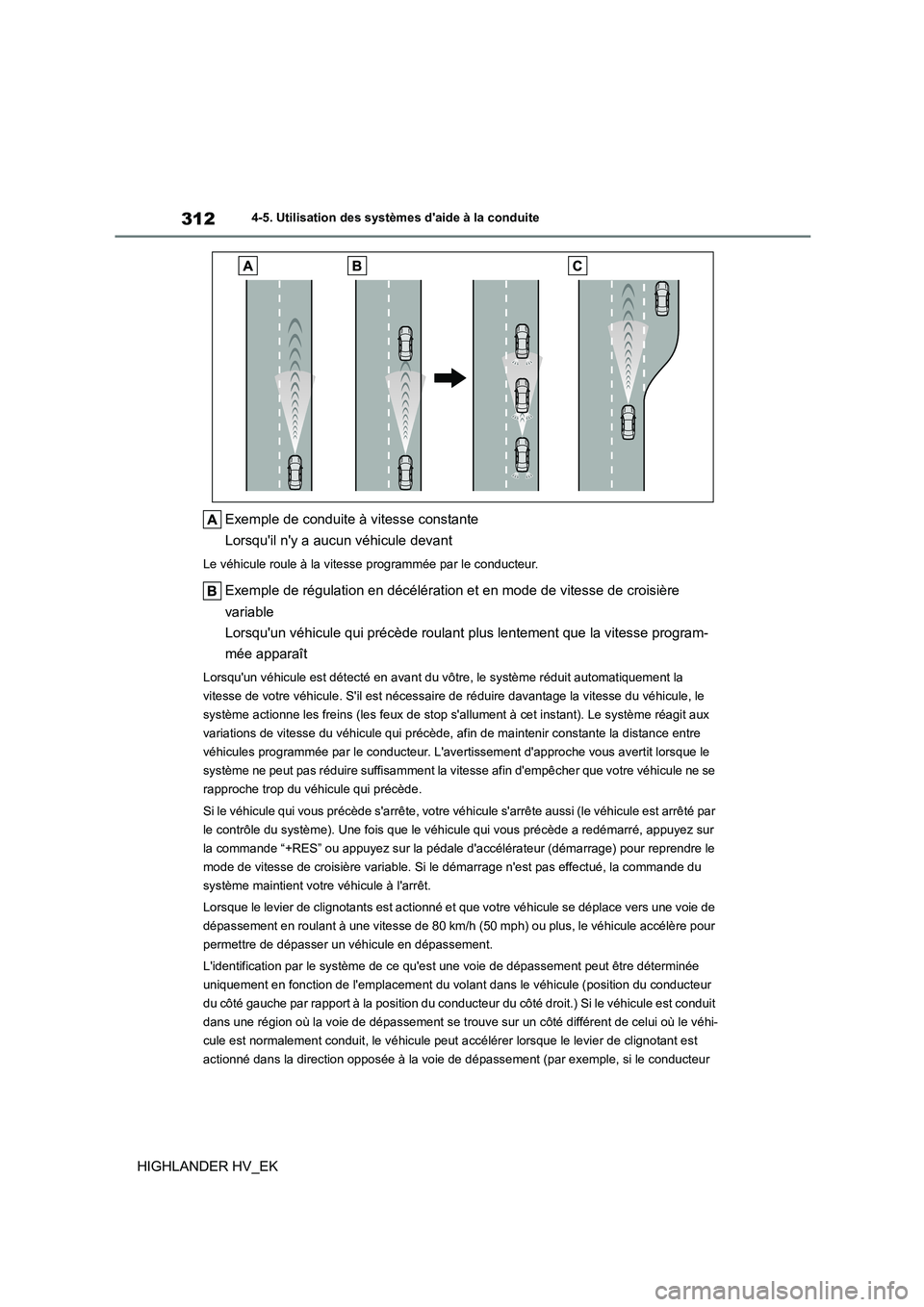

3124-5. Utilisation des systèmes d'aide à la conduite
HIGHLANDER HV_EK
Exemple de conduite à vitesse constante
Lorsqu'il n'y a aucun véhicule devant
Le véhicule roule à la vitesse programmée par le conducteur.
Exemple de régulation en décélération et en mode de vitesse de croisière
variable
Lorsqu'un véhicule qui précède roulant plus lentement que la vitesse program-
mée apparaît
Lorsqu'un véhicule est détecté en avant du vô tre, le système réduit automatiquement la
vitesse de votre véhicule. S'il est nécessaire de réduire davantage la vitesse du véhicule, le
système actionne les freins (les feux de stop s'allument à cet instant). Le système réagit aux
variations de vitesse du véhicule qui précède, af in de maintenir constante la distance entre
véhicules programmée par le conducteur. L'aver tissement d'approche vous avertit lorsque le
système ne peut pas réduire suffisamment la vite sse afin d'empêcher que votre véhicule ne se
rapproche trop du véhicule qui précède.
Si le véhicule qui vous précède s'arrête, votre véhicule s'arrête aussi (le véhicule est arrêté par
le contrôle du système). Une fois que le véhicule qui vous précède a redémarré, appuyez sur
la commande “+RES” ou appuyez sur la pédale d' accélérateur (démarrage) pour reprendre le
mode de vitesse de croisière variable. Si le démarrage n'est pas effectué, la commande du
système maintient votre véhicule à l'arrêt.
Lorsque le levier de clignotants est actionné et que votre véhicule se déplace vers une voie de
dépassement en roulant à une vitesse de 80 km/h (50 mph) ou plus, le véhicule accélère pour
permettre de dépasser un véhicule en dépassement.
L'identification par le système de ce qu'es t une voie de dépassement peut être déterminée
uniquement en fonction de l'emplacement du vol ant dans le véhicule (position du conducteur
du côté gauche par rapport à la position du conducteur du côté droit.) Si le véhicule est conduit
dans une région où la voie de dépassement se trouve sur un côté différent de celui où le véhi-
cule est normalement conduit, le véhicule peut accélérer lorsque le levier de clignotant est
actionné dans la direction opposée à la voie de d épassement (par exemple, si le conducteur
