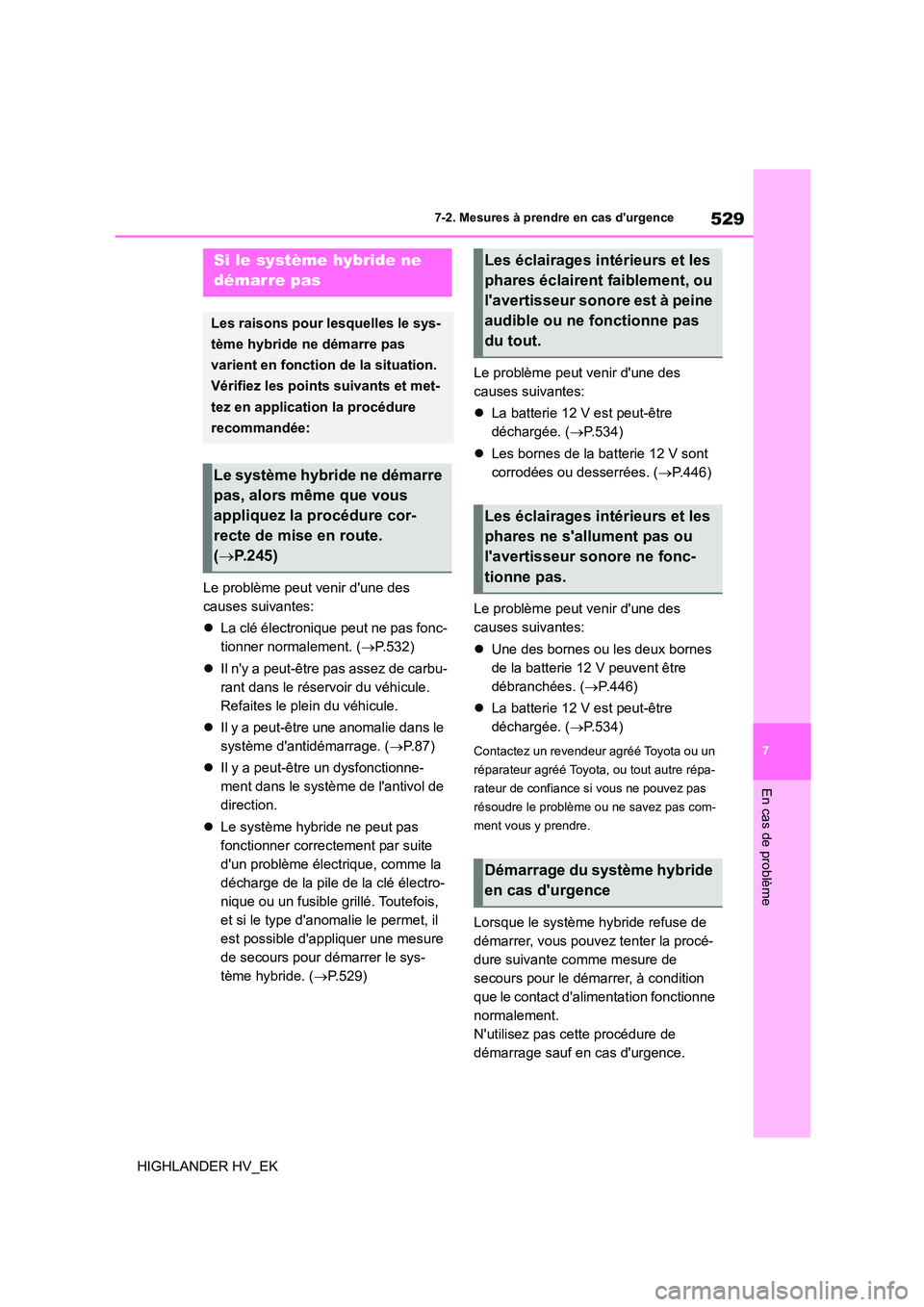

2020 TOYOTA HIGHLANDER Manuel du propriétaire (in French)

529
7
7-2. Mesures à prendre en cas d'urgence
En cas de problème
HIGHLANDER HV_EK
Le problème peut venir d'une des
causes suivantes:
 La clé électronique peut ne pas fonc-
tionner normalement. ( P.532)
 Il n'y a peut-être pas assez de carbu-
rant dans le réservoir du véhicule.
Refaites le plein du véhicule.
 Il y a peut-être une anomalie dans le
système d'antidémarrage. ( P.87)
 Il y a peut-être un dysfonctionne-
ment dans le systèm e de l'antivol de
direction.
 Le système hybride ne peut pas
fonctionner correctement par suite
d'un problème électrique, comme la
décharge de la pile de la clé électro-
nique ou un fusible grillé. Toutefois,
et si le type d'anomalie le permet, il
est possible d'appliquer une mesure
de secours pour démarrer le sys-
tème hybride. ( P.529)
Le problème peut venir d'une des
causes suivantes:
 La batterie 12 V est peut-être
déchargée. ( P.534)
 Les bornes de la batterie 12 V sont
corrodées ou desserrées. ( P.446)
Le problème peut venir d'une des
causes suivantes:
 Une des bornes ou les deux bornes
de la batterie 12 V peuvent être
débranchées. ( P.446)
 La batterie 12 V est peut-être
déchargée. ( P.534)
Contactez un revendeur agréé Toyota ou un
réparateur agréé Toyota, ou tout autre répa-
rateur de confiance si vous ne pouvez pas
résoudre le problème ou ne savez pas com-
ment vous y prendre.
Lorsque le système hybride refuse de
démarrer, vous pouvez tenter la procé-
dure suivante comme mesure de
secours pour le démarrer, à condition
que le contact d'alimentation fonctionne
normalement.
N'utilisez pas cette procédure de
démarrage sauf en cas d'urgence.
Si le système hybride ne
démarre pas
Les raisons pour lesquelles le sys-
tème hybride ne démarre pas
varient en fonction de la situation.
Vérifiez les points suivants et met-
tez en application la procédure
recommandée:
Le système hybride ne démarre
pas, alors même que vous
appliquez la procédure cor-
recte de mise en route.
( P.245)
Les éclairages intérieurs et les
phares éclairent faiblement, ou
l'avertisseur sonore est à peine
audible ou ne fonctionne pas
du tout.
Les éclairages intérieurs et les
phares ne s'allument pas ou
l'avertisseur sonore ne fonc-
tionne pas.
Démarrage du système hybride
en cas d'urgence

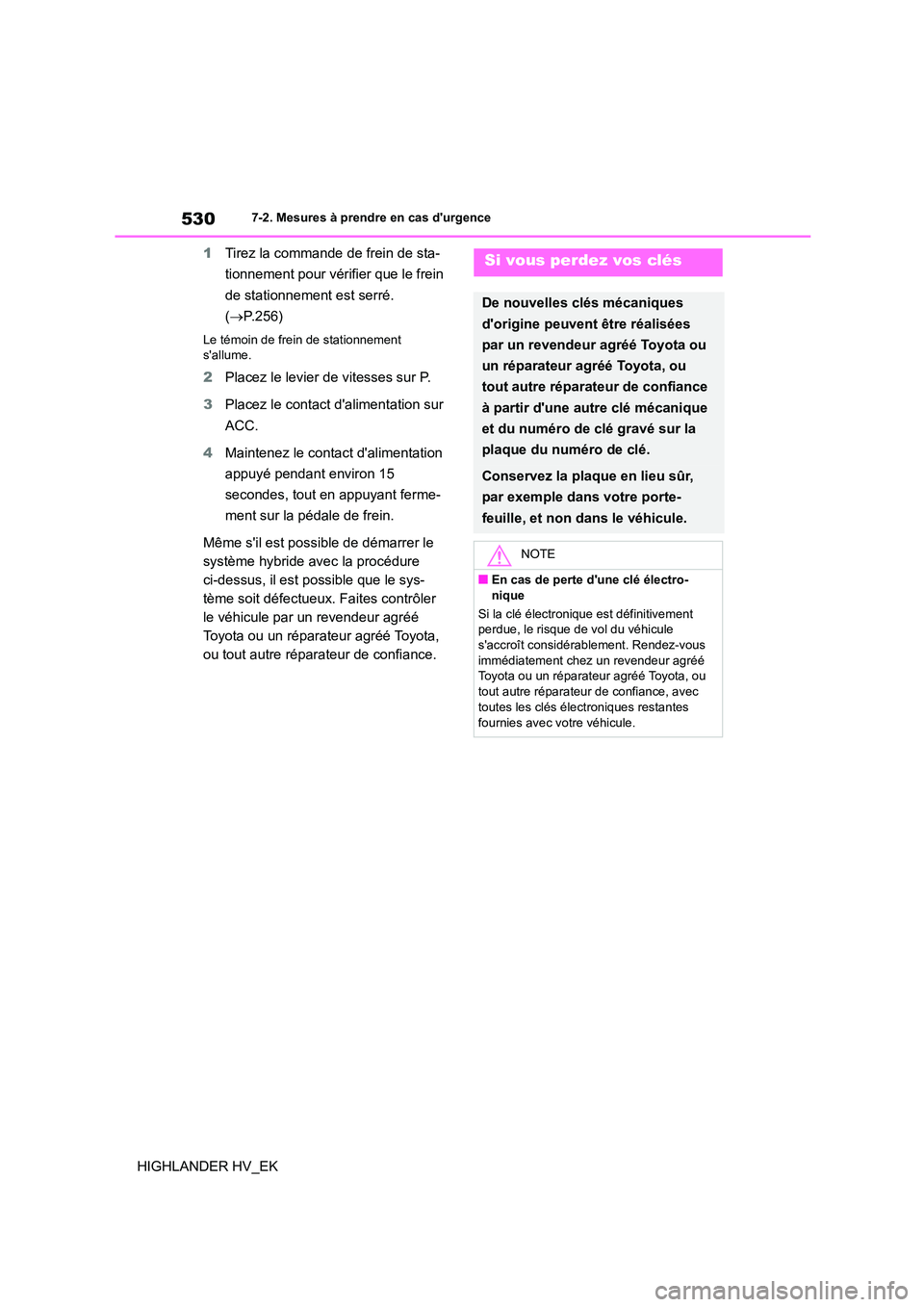

5307-2. Mesures à prendre en cas d'urgence
HIGHLANDER HV_EK
1 Tirez la commande de frein de sta-
tionnement pour vérifier que le frein
de stationnement est serré.
( P.256)
Le témoin de frein de stationnement
s'allume.
2 Placez le levier de vitesses sur P.
3 Placez le contact d'alimentation sur
ACC.
4 Maintenez le contact d'alimentation
appuyé pendant environ 15
secondes, tout en appuyant ferme-
ment sur la pédale de frein.
Même s'il est possible de démarrer le
système hybride avec la procédure
ci-dessus, il est possible que le sys-
tème soit défectueux. Faites contrôler
le véhicule par un revendeur agréé
Toyota ou un réparateur agréé Toyota,
ou tout autre réparateur de confiance.
Si vous perdez vos clés
De nouvelles clés mécaniques
d'origine peuvent être réalisées
par un revendeur agréé Toyota ou
un réparateur agréé Toyota, ou
tout autre réparateur de confiance
à partir d'une autre clé mécanique
et du numéro de clé gravé sur la
plaque du numéro de clé.
Conservez la plaque en lieu sûr,
par exemple dans votre porte-
feuille, et non dans le véhicule.
NOTE
■En cas de perte d'une clé électro-
nique
Si la clé électronique est définitivement perdue, le risque de vol du véhicule
s'accroît considérablement. Rendez-vous
immédiatement chez un revendeur agréé Toyota ou un réparateur agréé Toyota, ou
tout autre réparateur de confiance, avec
toutes les clés électroniques restantes
fournies avec votre véhicule.

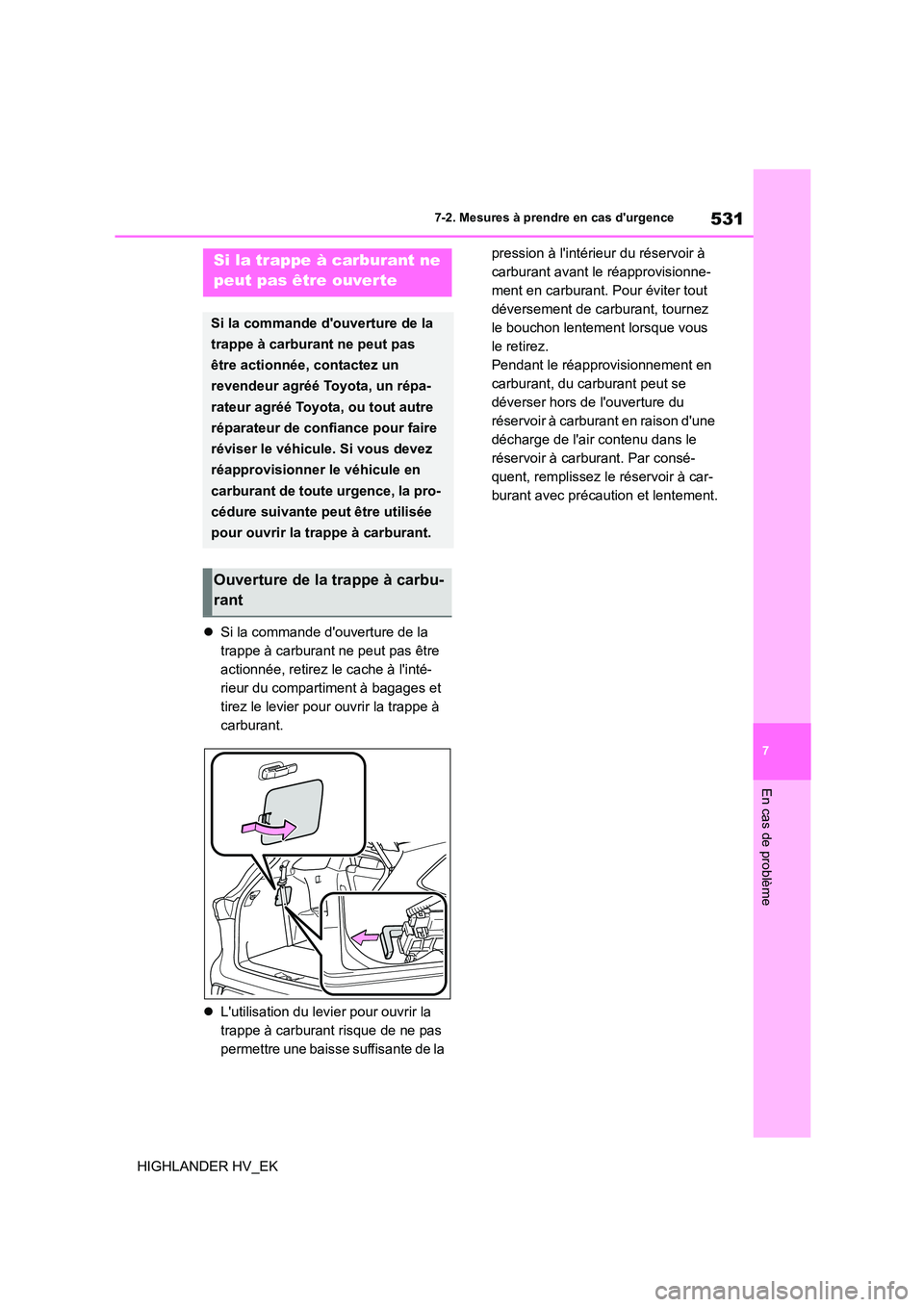

531
7
7-2. Mesures à prendre en cas d'urgence
En cas de problème
HIGHLANDER HV_EK
 Si la commande d'ouverture de la
trappe à carburant ne peut pas être
actionnée, retirez le cache à l'inté-
rieur du compartiment à bagages et
tirez le levier pour ouvrir la trappe à
carburant.
 L'utilisation du levier pour ouvrir la
trappe à carburant risque de ne pas
permettre une baisse suffisante de la
pression à l'intérieur du réservoir à
carburant avant le réapprovisionne-
ment en carburant. Pour éviter tout
déversement de carburant, tournez
le bouchon lentement lorsque vous
le retirez.
Pendant le réapprovisionnement en
carburant, du carburant peut se
déverser hors de l'ouverture du
réservoir à carburant en raison d'une
décharge de l'air contenu dans le
réservoir à carburant. Par consé-
quent, remplissez le réservoir à car-
burant avec précaution et lentement.
Si la trappe à carburant ne
peut pas être ouverte
Si la commande d'ouverture de la
trappe à carburant ne peut pas
être actionnée, contactez un
revendeur agréé Toyota, un répa-
rateur agréé Toyota, ou tout autre
réparateur de confiance pour faire
réviser le véhicule. Si vous devez
réapprovisionner le véhicule en
carburant de toute urgence, la pro-
cédure suivante peut être utilisée
pour ouvrir la trappe à carburant.
Ouverture de la trappe à carbu-
rant

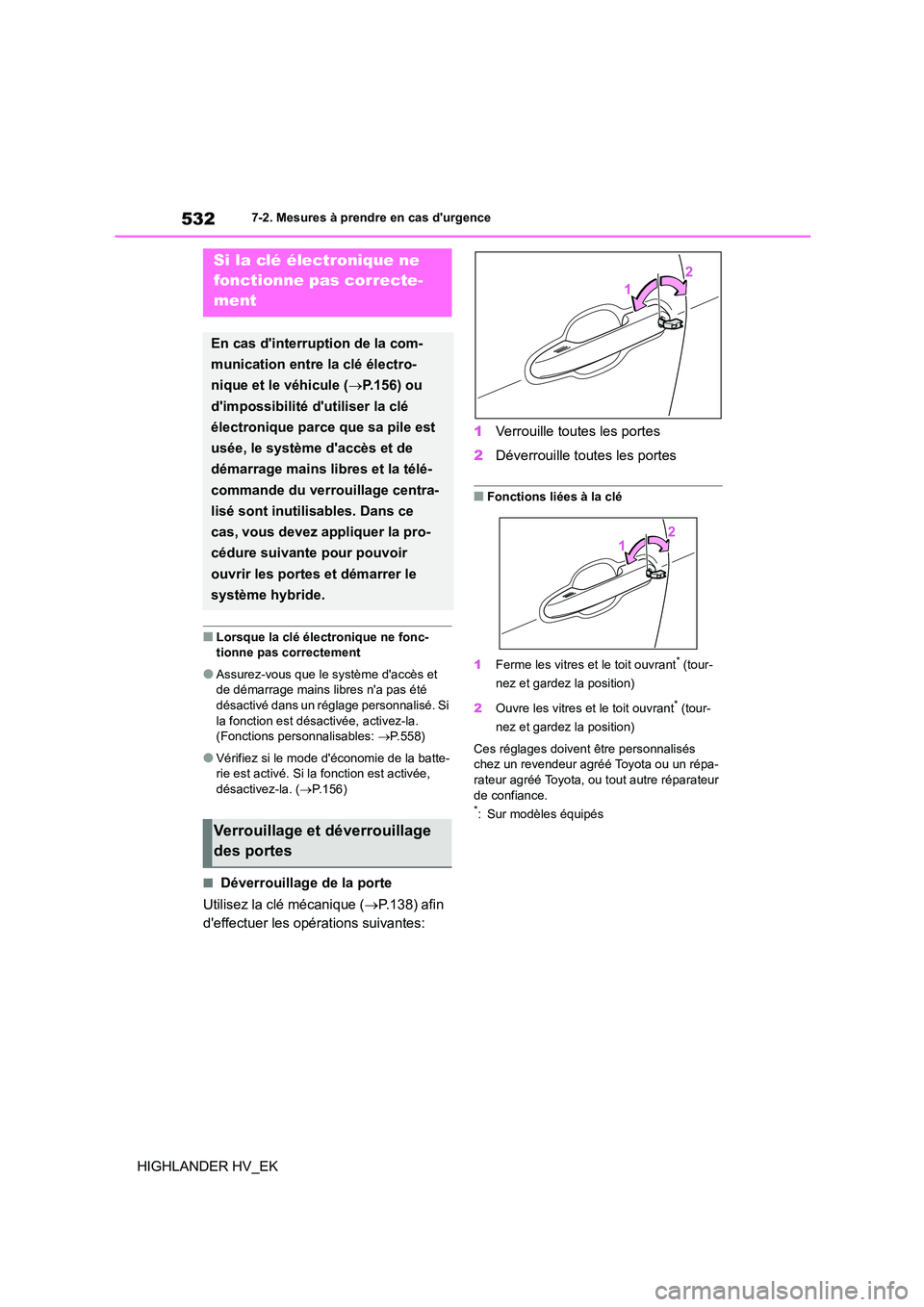

5327-2. Mesures à prendre en cas d'urgence
HIGHLANDER HV_EK
■Lorsque la clé électronique ne fonc-
tionne pas correctement
●Assurez-vous que le système d'accès et
de démarrage mains libres n'a pas été désactivé dans un réglage personnalisé. Si
la fonction est désactivée, activez-la.
(Fonctions personnalisables: P.558)
●Vérifiez si le mode d'économie de la batte-
rie est activé. Si la fonction est activée, désactivez-la. ( P.156)
■Déverrouillage de la porte
Utilisez la clé mécanique ( P.138) afin
d'effectuer les opérations suivantes:
1 Verrouille toutes les portes
2 Déverrouille toutes les portes
■Fonctions liées à la clé
1 Ferme les vitres et le toit ouvrant* (tour-
nez et gardez la position)
2 Ouvre les vitres et le toit ouvrant* (tour-
nez et gardez la position)
Ces réglages doivent être personnalisés
chez un revendeur agréé Toyota ou un répa-
rateur agréé Toyota, ou tout autre réparateur de confiance.*: Sur modèles équipés
Si la clé électronique ne
fonctionne pas correcte-
ment
En cas d'interruption de la com-
munication entre la clé électro-
nique et le véhicule ( P.156) ou
d'impossibilité d'utiliser la clé
électronique parce que sa pile est
usée, le système d'accès et de
démarrage mains libres et la télé-
commande du verrouillage centra-
lisé sont inutilisables. Dans ce
cas, vous devez appliquer la pro-
cédure suivante pour pouvoir
ouvrir les portes et démarrer le
système hybride.
Verrouillage et déverrouillage
des portes

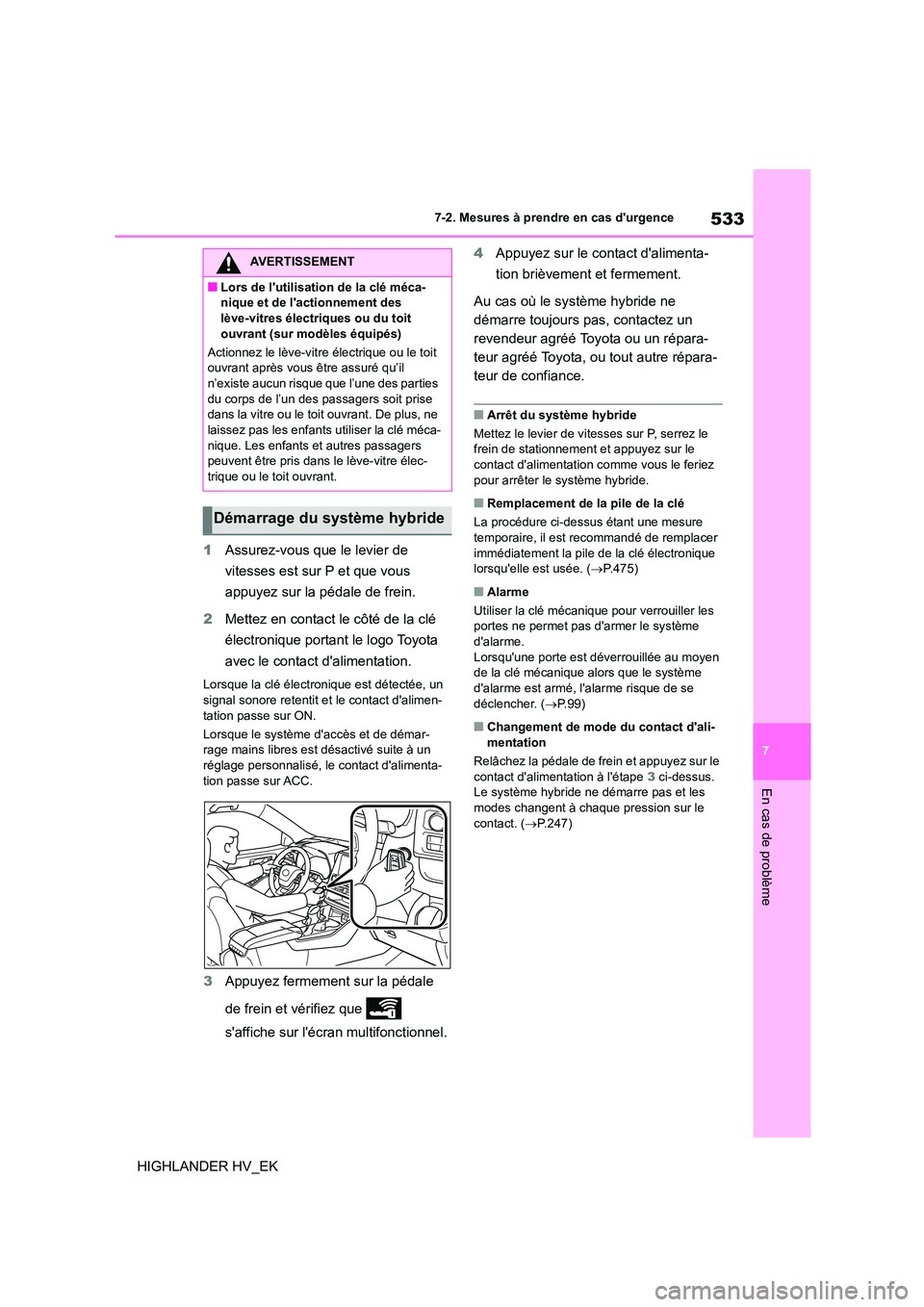

533
7
7-2. Mesures à prendre en cas d'urgence
En cas de problème
HIGHLANDER HV_EK
1 Assurez-vous que le levier de
vitesses est sur P et que vous
appuyez sur la pédale de frein.
2 Mettez en contact le côté de la clé
électronique portant le logo Toyota
avec le contact d'alimentation.
Lorsque la clé électronique est détectée, un
signal sonore retentit et le contact d'alimen-
tation passe sur ON.
Lorsque le système d'accès et de démar- rage mains libres est désactivé suite à un
réglage personnalisé, le contact d'alimenta-
tion passe sur ACC.
3 Appuyez fermement sur la pédale
de frein et vérifiez que
s'affiche sur l'écran multifonctionnel.
4 Appuyez sur le contact d'alimenta-
tion brièvement et fermement.
Au cas où le système hybride ne
démarre toujours pas, contactez un
revendeur agréé Toyota ou un répara-
teur agréé Toyota, ou tout autre répara-
teur de confiance.
■Arrêt du système hybride
Mettez le levier de vitesses sur P, serrez le frein de stationnement et appuyez sur le
contact d'alimentation comme vous le feriez
pour arrêter le système hybride.
■Remplacement de la pile de la clé
La procédure ci-dessus étant une mesure temporaire, il est recommandé de remplacer
immédiatement la pile de la clé électronique
lorsqu'elle est usée. ( P.475)
■Alarme
Utiliser la clé mécanique pour verrouiller les portes ne permet pas d'armer le système
d'alarme.
Lorsqu'une porte est déverrouillée au moyen de la clé mécanique alors que le système
d'alarme est armé, l'alarme risque de se
déclencher. ( P. 9 9 )
■Changement de mode du contact d'ali- mentation
Relâchez la pédale de frein et appuyez sur le
contact d'alimentation à l'étape 3 ci-dessus.
Le système hybride ne démarre pas et les modes changent à chaque pression sur le
contact. ( P.247)
AVERTISSEMENT
■Lors de l'utilisation de la clé méca-
nique et de l'actionnement des
lève-vitres électriques ou du toit ouvrant (sur modèles équipés)
Actionnez le lève-vitre électrique ou le toit
ouvrant après vous être assuré qu’il
n’existe aucun risque que l’une des parties du corps de l’un des passagers soit prise
dans la vitre ou le toit ouvrant. De plus, ne
laissez pas les enfants utiliser la clé méca- nique. Les enfants et autres passagers
peuvent être pris dans le lève-vitre élec-
trique ou le toit ouvrant.
Démarrage du système hybride

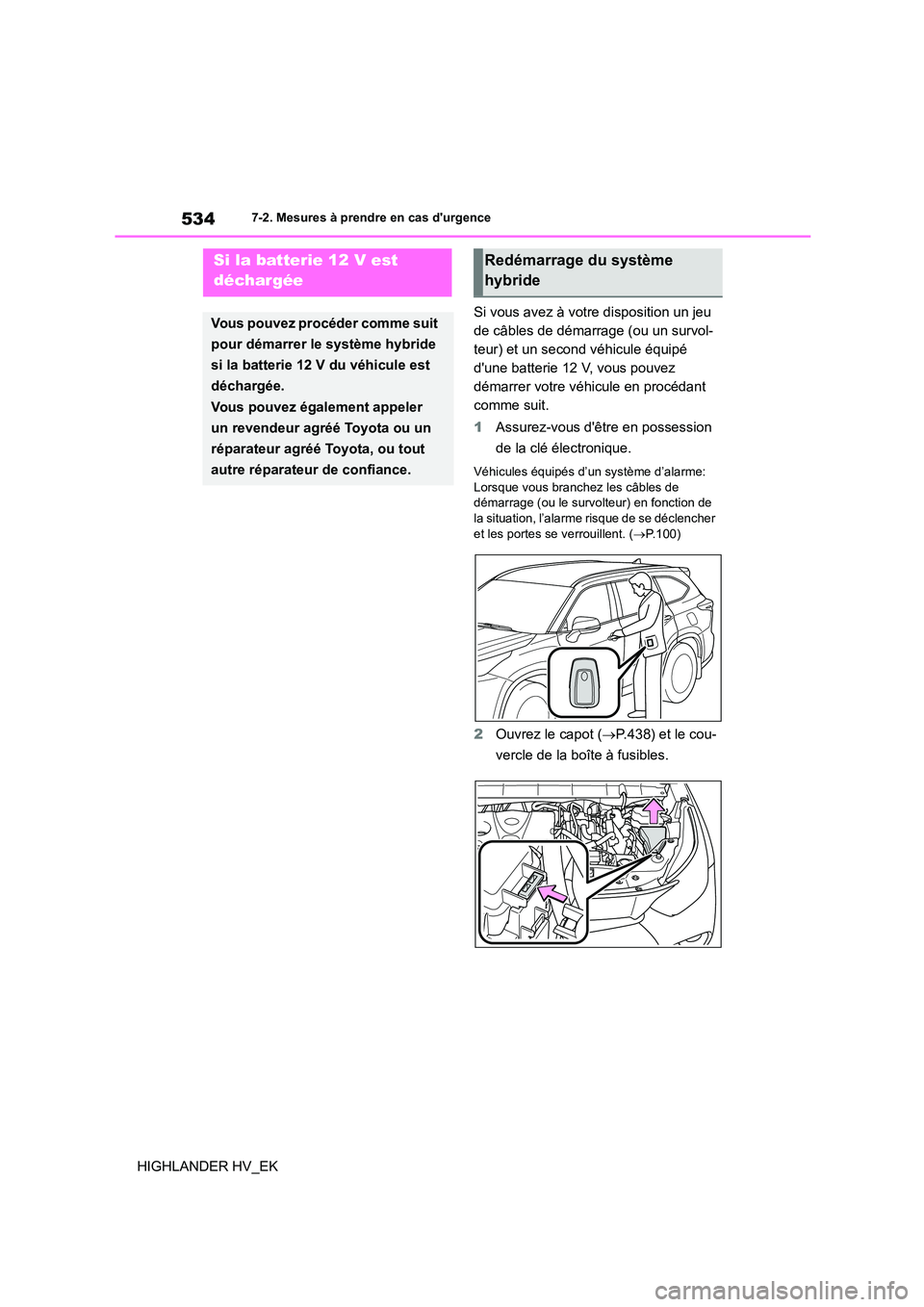

5347-2. Mesures à prendre en cas d'urgence
HIGHLANDER HV_EK
Si vous avez à votre disposition un jeu
de câbles de démarrage (ou un survol-
teur) et un second véhicule équipé
d'une batterie 12 V, vous pouvez
démarrer votre véhicule en procédant
comme suit.
1 Assurez-vous d'être en possession
de la clé électronique.
Véhicules équipés d’un système d’alarme:
Lorsque vous branchez les câbles de démarrage (ou le survolteur) en fonction de
la situation, l’alarme risque de se déclencher
et les portes se verrouillent. ( P.100)
2Ouvrez le capot (P.438) et le cou-
vercle de la boîte à fusibles.
Si la batterie 12 V est
déchargée
Vous pouvez procéder comme suit
pour démarrer le système hybride
si la batterie 12 V du véhicule est
déchargée.
Vous pouvez également appeler
un revendeur agréé Toyota ou un
réparateur agréé Toyota, ou tout
autre réparateur de confiance.
Redémarrage du système
hybride

535
7
7-2. Mesures à prendre en cas d'urgence
En cas de problème
HIGHLANDER HV_EK
3 Ouvrez le cache de la borne spé-
ciale pour démarrage par batterie
auxiliaire.
4 Branchez une pince du câble de démarrage positif à sur votre véhicule et
branchez la pince à l'autre extrémité du câble positif à sur le second véhi-
cule. Branchez ensuite une pince du câble négatif à sur le second véhicule
et branchez la pince à l'autre extrémité du câble négatif à .
Borne spéciale pour démarrage par batterie auxiliaire (votre véhicule)
Borne positive (+) de la batterie (second véhicule)
Borne négative (-) de la batterie (second véhicule)
Un point métallique fixe non peint éloigné de la borne spéciale pour démarrage
par batterie auxiliaire et de toute autre pièce mobile, comme indiqué sur l'illustra-
tion
5 Démarrez le moteur du second
véhicule. Accélérez légèrement
pour accroître le régime moteur et
maintenez ce régime pendant 5

5367-2. Mesures à prendre en cas d'urgence
HIGHLANDER HV_EK
minutes environ, de manière à
recharger la batterie 12 V de votre
véhicule.
6 Ouvrez et fermez l'une des portes
de votre véhicule avec le contact
d'alimentation sur OFF.
7 Maintenez le régime moteur du
second véhicule et démarrez le sys-
tème hybride de votre véhicule en
mettant le contact d'alimentation sur
ON.
8 Assurez-vous que le témoin
“READY” s'allume. Si le témoin ne
s'allume pas, contactez un reven-
deur agréé Toyota ou un réparateur
agréé Toyota, ou tout autre répara-
teur de confiance.
9 Une fois le système hybride
démarré, retirez les câbles de
démarrage exactement dans l'ordre
inverse de celui dans lequel ils ont
été branchés.
10 Fermez le cache de la borne spé-
ciale pour démarrage par batterie
auxiliaire et remettez le couvercle
de la boîte à fusibles dans sa posi-
tion initiale.
Une fois que le système hybride
démarre, faites contrô ler le véhicule par
un revendeur agréé Toyota ou un répa-
rateur agréé Toyota, ou tout autre répa-
rateur de confiance dès que possible.
■Démarrage du système hybride lorsque
la batterie 12 V est déchargée
Le système hybride ne peut pas être démarré en poussant le véhicule.
■Pour éviter la décharge de la batterie 12 V
●Éteignez les phares et le système audio lorsque le système hybride est arrêté.
●Mettez hors fonction tous les équipements électriques non indispensables lorsque
vous roulez à basse vitesse pendant une
longue période, comme par exemple dans un trafic dense.
■Lorsque la batterie 12 V est déchargée
ou retirée
●Les informations enr egistrées dans l'ECU sont supprimées. Lorsque la batterie 12 V
est déchargée, faites contrôler le véhicule
par un revendeur agréé Toyota ou un répa- rateur agréé Toyota, ou tout autre répara-
teur de confiance.
●Certains systèmes peuvent nécessiter une
initialisation. ( P.569)
■Lorsque vous retirez les bornes de la
batterie 12 V
Lorsque vous retirez les bornes de la batterie 12 V, les informations enregistrées dans
l'ECU sont supprimées. Avant de retirer les
bornes de la batterie 12 V, contactez un revendeur agréé Toyota ou un réparateur
agréé Toyota, ou tout autre réparateur de
confiance.
■Charge de la batterie 12 V
L'électricité stockée dans la batterie 12 V se décharge progressivement, même lorsque
vous ne vous servez pas du véhicule, par
suite de la décharge naturelle et de l'effet de fuite de courant de certains équipements
électriques. En cas de stationnement pro-
longé du véhicule, la batterie 12 V peut se décharger et il peut devenir impossible de
démarrer le système hybride. (La batterie 12
V se recharge automatiquement lorsque le système hybride est en marche.)
■Lors de la recharge ou du remplace-
ment de la batterie 12 V
●Dans certains cas, il peut s'avérer impos-
sible de déverrouiller les portes à l'aide du
système d'accès et de démarrage mains libres lorsque la batterie 12 V est déchar-
gée. Utilisez la télécommande du verrouil-
lage centralisé ou la clé mécanique pour
