2020 TOYOTA HIGHLANDER Manuel du propriétaire (in French)

8
545
8

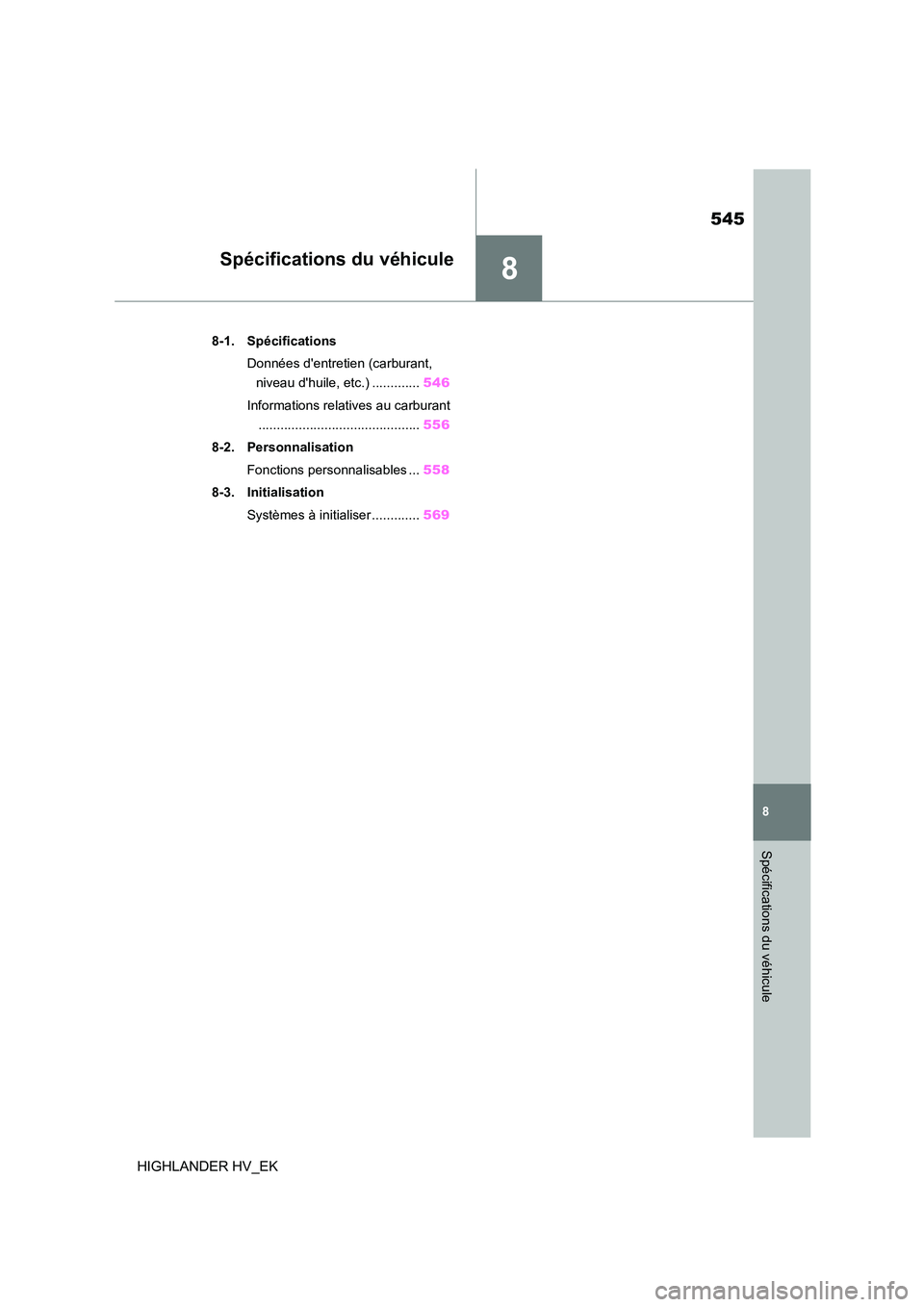

Spécifications du véhicule
HIGHLANDER HV_EK
Spécifications du véhicule
.8-1. Spécifications
Données d'entretien (carburant,
niveau d'huile, etc.) ............. 546
Informations relatives au carburant
............................................ 556
8-2. Personnalisation
Fonctions personnalisables ... 558
8-3. Initialisation
Systèmes à initialiser ............. 569

5468-1. Spécifications
HIGHLANDER HV_EK
8-1.Spécifications
*1: Véhicule à vide
*2: Pour les modèles AXUH78L-ARXMHW, AXUH78R-ARXMHW*4
*3: Pour les modèles AXUH78L-ARXGHW, AXUH78R-ARX ＧHW*4
*4: Le code modèle est indiqué sur l'étiquette d'homologation. ( P.546)
■Numéro d'identification du véhi-
cule
Le numéro d'identification du véhicule
(VIN) est l'identifiant légal de votre véhi-
cule. C'est le numéro d'identification de
base de votre Toyota. Il est utilisé pour
l'enregistrement de la propriété de votre
véhicule.
Coin supérieur gauche du tableau
de bord
Le numéro d'identification du véhicule est
gravé.
Sous le siège avant droit
Ce numéro est également gravé sous le
siège avant droit.

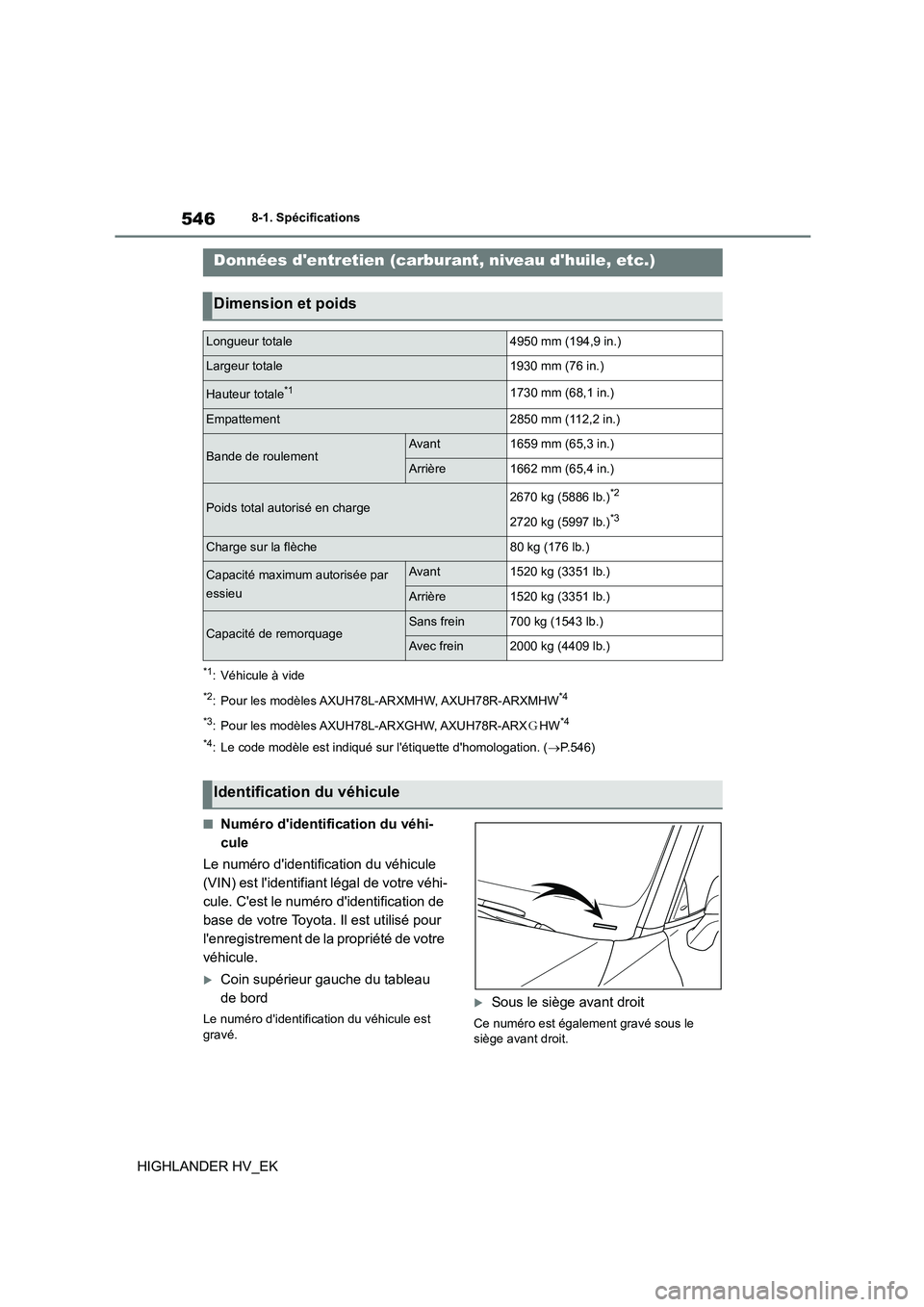

Données d'entretien (carburant, niveau d'huile, etc.)
Dimension et poids
Longueur totale4950 mm (194,9 in.)
Largeur totale1930 mm (76 in.)
Hauteur totale*11730 mm (68,1 in.)
Empattement2850 mm (112,2 in.)
Bande de roulementAvant1659 mm (65,3 in.)
Arrière1662 mm (65,4 in.)
Poids total autorisé en charge2670 kg (5886 lb.)*2
2720 kg (5997 lb.)*3
Charge sur la flèche80 kg (176 lb.)
Capacité maximum autorisée par
essieu
Avant1520 kg (3351 lb.)
Arrière1520 kg (3351 lb.)
Capacité de remorquageSans frein700 kg (1543 lb.)
Avec frein2000 kg (4409 lb.)
Identification du véhicule

547
8
8-1. Spécifications
Spécifications du véhicule
HIGHLANDER HV_EK

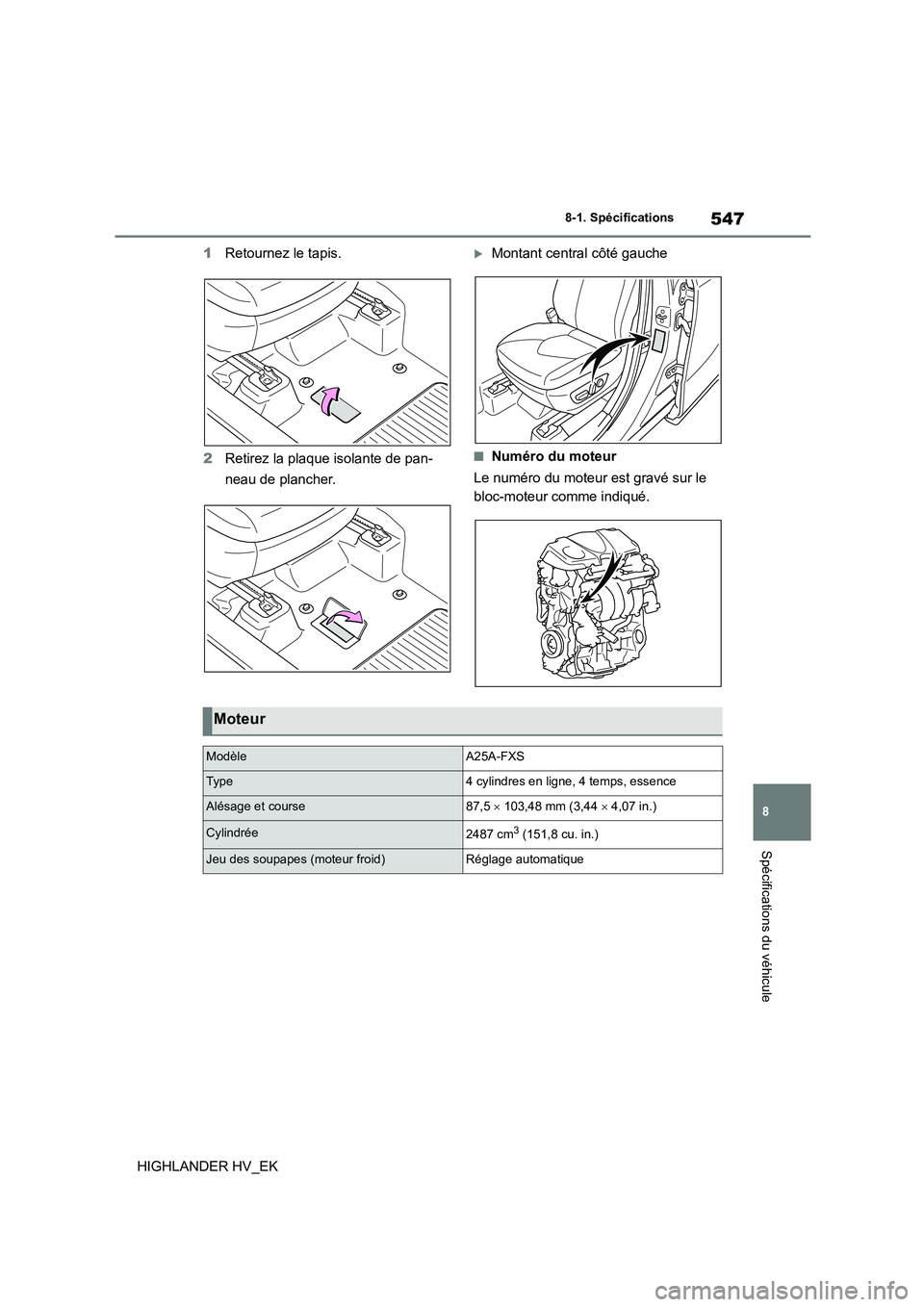

1 Retournez le tapis.
2 Retirez la plaque isolante de pan-
neau de plancher.
Montant central côté gauche
■Numéro du moteur
Le numéro du moteur est gravé sur le
bloc-moteur comme indiqué.
Moteur
ModèleA25A-FXS
Ty p e4 cylindres en ligne, 4 temps, essence
Alésage et course87,5  103,48 mm (3,44  4,07 in.)
Cylindrée2487 cm3 (151,8 cu. in.)
Jeu des soupapes (moteur froid)Réglage automatique

5488-1. Spécifications
HIGHLANDER HV_EK
Avant
Arrière

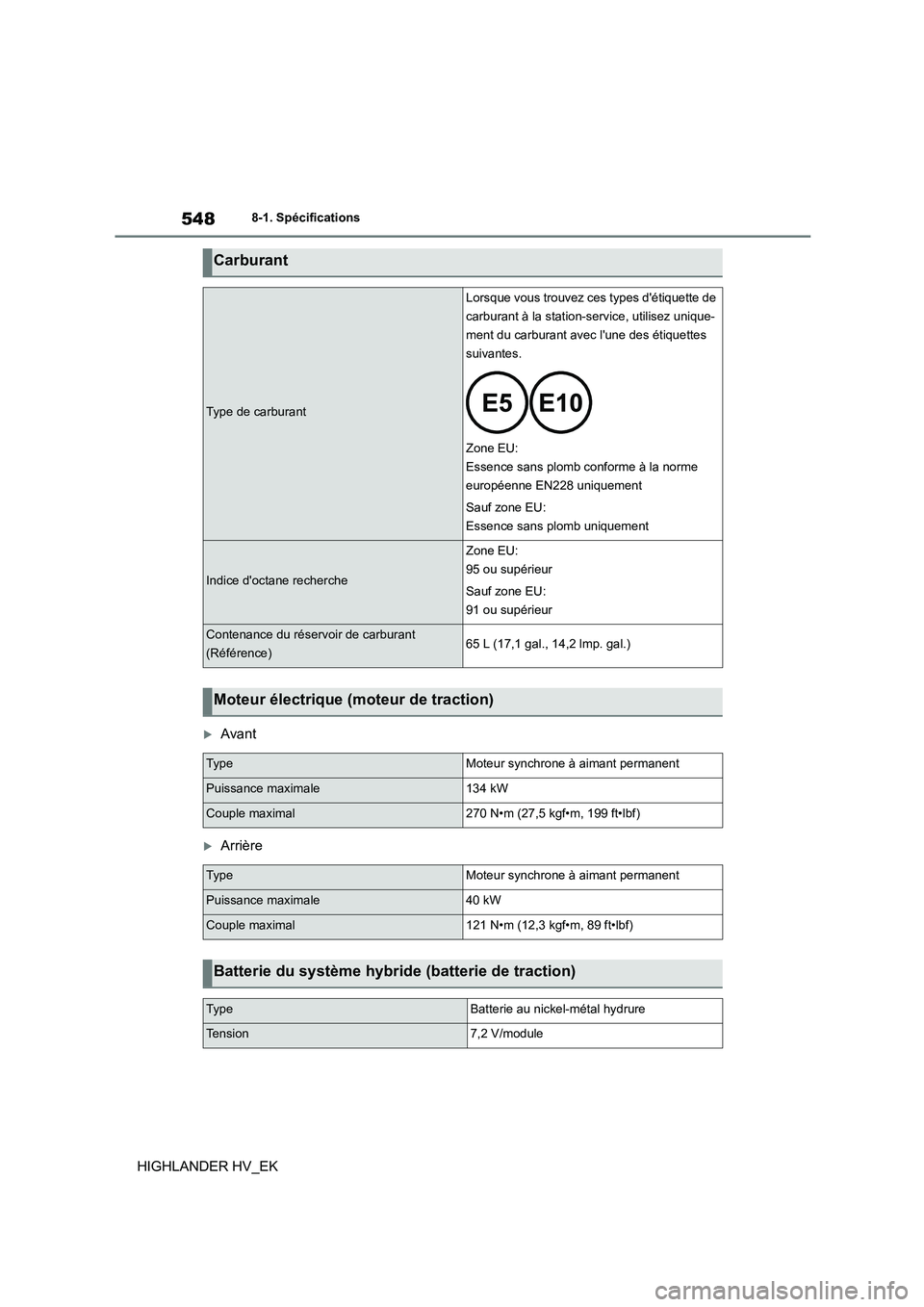

Carburant
Type de carburant
Lorsque vous trouvez ces types d'étiquette de
carburant à la station-service, utilisez unique-
ment du carburant avec l'une des étiquettes
suivantes.
Zone EU:
Essence sans plomb conforme à la norme
européenne EN228 uniquement
Sauf zone EU:
Essence sans plomb uniquement
Indice d'octane recherche
Zone EU:
95 ou supérieur
Sauf zone EU:
91 ou supérieur
Contenance du réservoir de carburant
(Référence)65 L (17,1 gal., 14,2 lmp. gal.)
Moteur électrique (moteur de traction)
Ty p eMoteur synchrone à aimant permanent
Puissance maximale134 kW
Couple maximal270 N•m (27,5 kgf•m, 199 ft•lbf)
Ty p eMoteur synchrone à aimant permanent
Puissance maximale40 kW
Couple maximal121 N•m (12,3 kgf•m, 89 ft•lbf)
Batterie du système hybride (batterie de traction)
Ty p eBatterie au nickel-métal hydrure
Te n s i o n7,2 V/module

549
8
8-1. Spécifications
Spécifications du véhicule
HIGHLANDER HV_EK

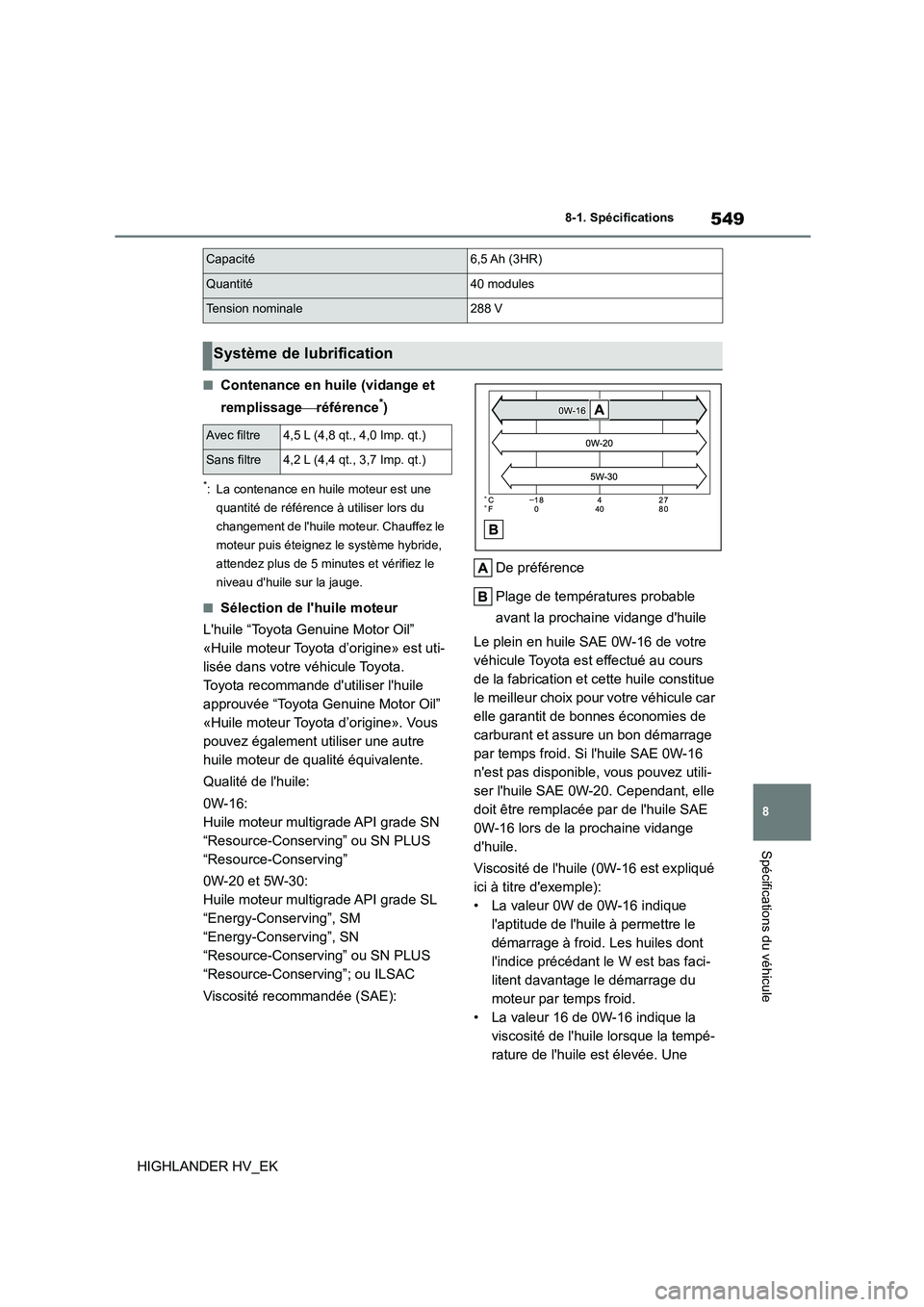

■Contenance en huile (vidange et
remplissage référence*)
*: La contenance en huile moteur est une
quantité de référence à utiliser lors du
changement de l'huile moteur. Chauffez le
moteur puis éteignez le système hybride,
attendez plus de 5 minutes et vérifiez le
niveau d'huile sur la jauge.
■Sélection de l'huile moteur
L'huile “Toyota Genuine Motor Oil”
«Huile moteur Toyota d’origine» est uti-
lisée dans votre véhicule Toyota.
Toyota recommande d'utiliser l'huile
approuvée “Toyota Genuine Motor Oil”
«Huile moteur Toyota d’origine». Vous
pouvez également utiliser une autre
huile moteur de qualité équivalente.
Qualité de l'huile:
0W-16:
Huile moteur multigrade API grade SN
“Resource-Conserving” ou SN PLUS
“Resource-Conserving”
0W-20 et 5W-30:
Huile moteur multigrade API grade SL
“Energy-Conserving”, SM
“Energy-Conserving”, SN
“Resource-Conserving” ou SN PLUS
“Resource-Conserving”; ou ILSAC
Viscosité recommandée (SAE):
De préférence
Plage de températures probable
avant la prochaine vidange d'huile
Le plein en huile SAE 0W-16 de votre
véhicule Toyota est effectué au cours
de la fabrication et cette huile constitue
le meilleur choix pour votre véhicule car
elle garantit de bonnes économies de
carburant et assure un bon démarrage
par temps froid. Si l'huile SAE 0W-16
n'est pas disponible, vous pouvez utili-
ser l'huile SAE 0W-20. Cependant, elle
doit être remplac ée par de l'huile SAE
0W-16 lors de la prochaine vidange
d'huile.
Viscosité de l'huile (0W-16 est expliqué
ici à titre d'exemple):
• La valeur 0W de 0W-16 indique
l'aptitude de l'huile à permettre le
démarrage à froid. Les huiles dont
l'indice précédant le W est bas faci-
litent davantage le démarrage du
moteur par temps froid.
• La valeur 16 de 0W-16 indique la
viscosité de l'huile lorsque la tempé-
rature de l'huile est élevée. Une
Capacité6,5 Ah (3HR)
Quantité40 modules
Tension nominale288 V
Système de lubrification
Avec filtre4,5 L (4,8 qt., 4,0 Imp. qt.)
Sans filtre4,2 L (4,4 qt., 3,7 Imp. qt.)

5508-1. Spécifications
HIGHLANDER HV_EK

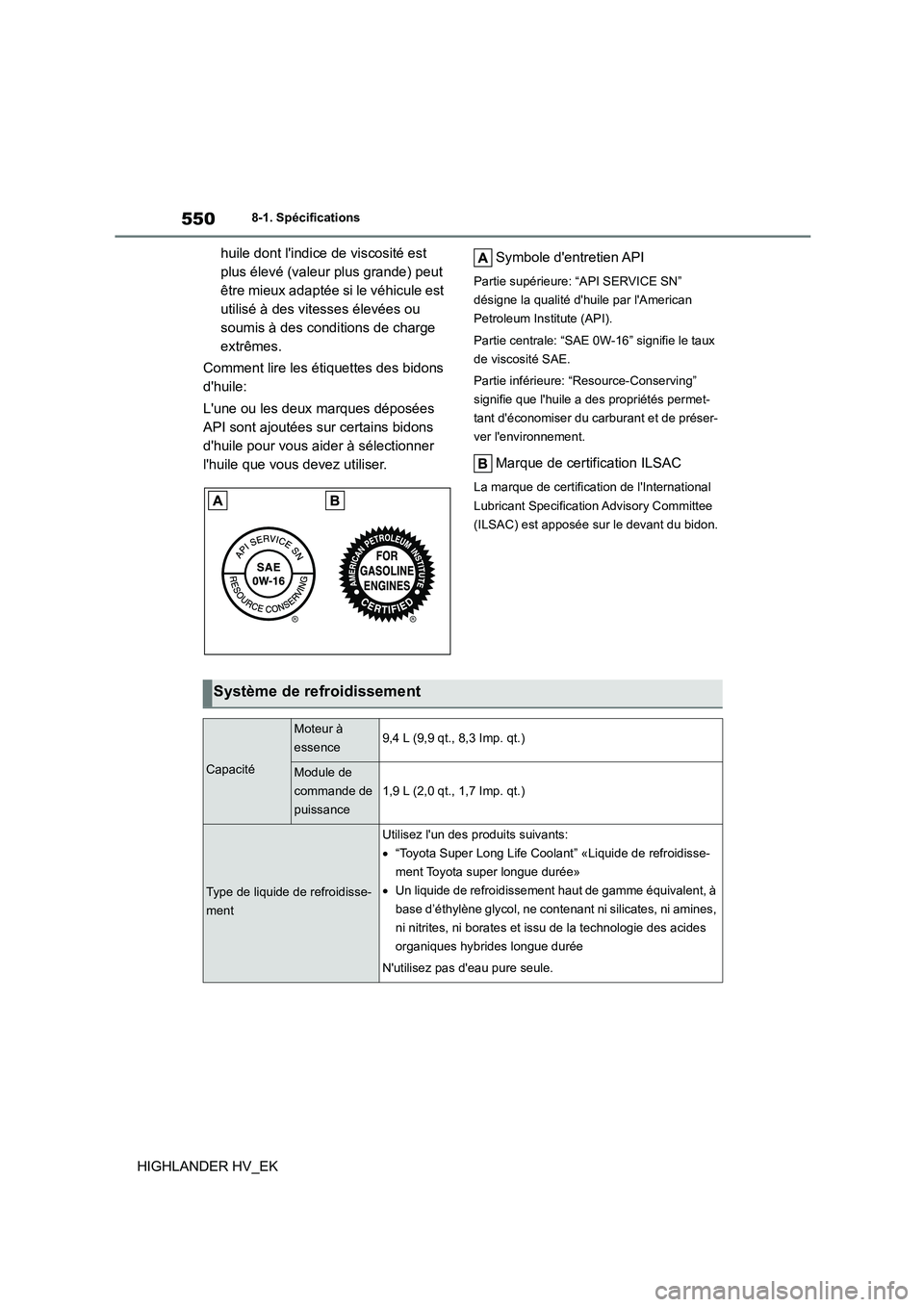

huile dont l'indice de viscosité est
plus élevé (valeur plus grande) peut
être mieux adaptée si le véhicule est
utilisé à des vitesses élevées ou
soumis à des conditions de charge
extrêmes.
Comment lire les étiquettes des bidons
d'huile:
L'une ou les deux marques déposées
API sont ajoutées sur certains bidons
d'huile pour vous aider à sélectionner
l'huile que vous devez utiliser.
Symbole d'entretien API
Partie supérieure: “API SERVICE SN”
désigne la qualité d'huile par l'American
Petroleum Institute (API).
Partie centrale: “SAE 0W-16” signifie le taux
de viscosité SAE.
Partie inférieure: “Resource-Conserving”
signifie que l'huile a des propriétés permet-
tant d'économiser du carburant et de préser-
ver l'environnement.
Marque de certification ILSAC
La marque de certification de l'International
Lubricant Specification Advisory Committee
(ILSAC) est apposée sur le devant du bidon.
Système de refroidissement
Capacité
Moteur à
essence9,4 L (9,9 qt., 8,3 Imp. qt.)
Module de
commande de
puissance
1,9 L (2,0 qt., 1,7 Imp. qt.)
Type de liquide de refroidisse-
ment
Utilisez l'un des produits suivants:
 “Toyota Super Long Life Coolant” «Liquide de refroidisse-
ment Toyota super longue durée»
 Un liquide de refroidissement haut de gamme équivalent, à
base d’éthylène glycol, ne cont enant ni silicates, ni amines,
ni nitrites, ni borates et is su de la technologie des acides
organiques hybrides longue durée
N'utilisez pas d'eau pure seule.

551
8
8-1. Spécifications
Spécifications du véhicule
HIGHLANDER HV_EK
*: La capacité en liquide est une quantité de référence.
Si un remplacement est nécessaire, contactez un revendeur agréé Toyota ou un réparateur
agréé Toyota, ou tout autre réparateur de confiance.
*: La capacité en liquide est une quantité de référence.
Si un remplacement est nécessaire, contactez un revendeur agréé Toyota ou un réparateur
agréé Toyota, ou tout autre réparateur de confiance.

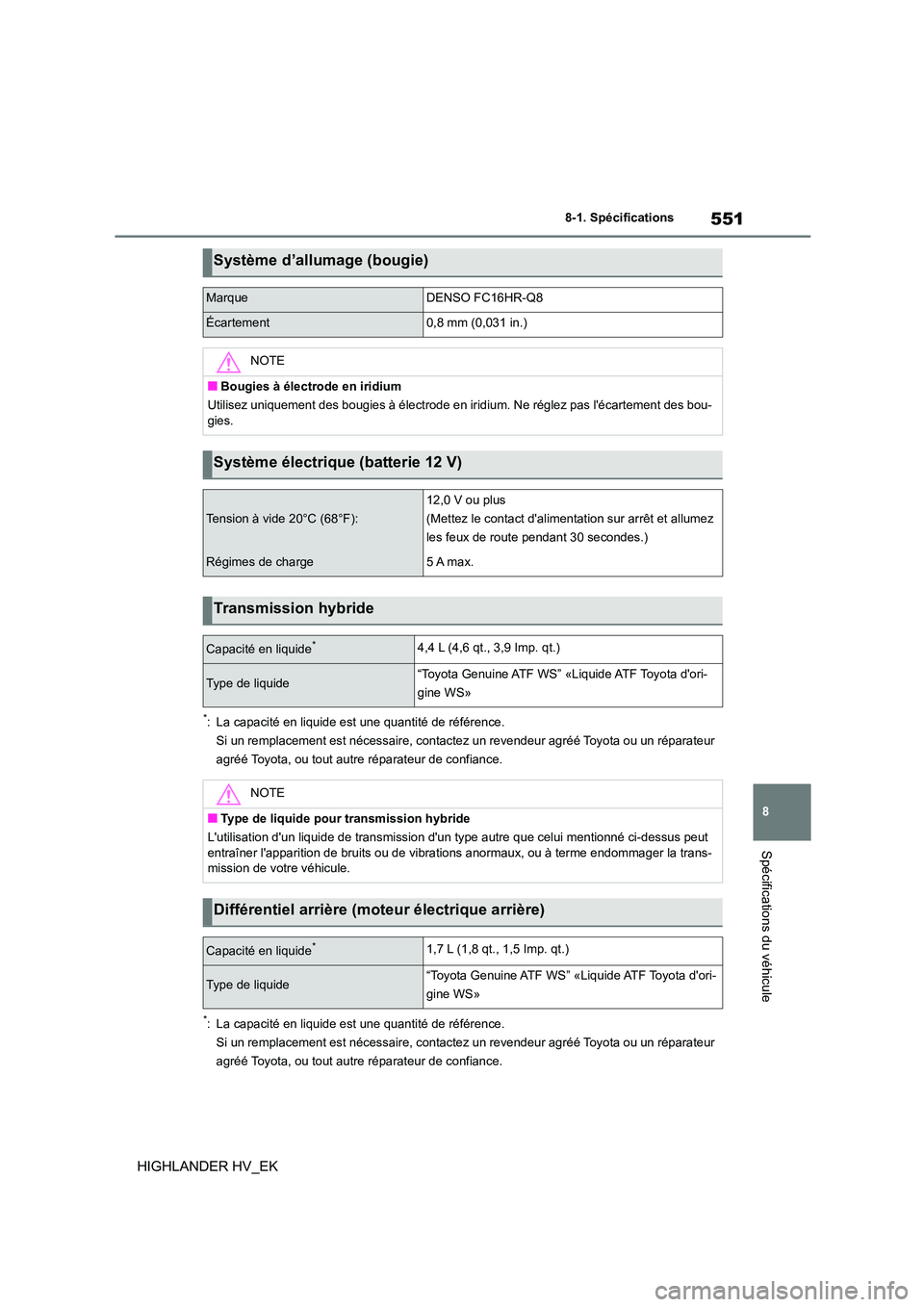

Système d’allumage (bougie)
MarqueDENSO FC16HR-Q8
Écartement0,8 mm (0,031 in.)
NOTE
■Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en ir idium. Ne réglez pas l'écartement des bou-
gies.
Système électrique (batterie 12 V)
Tension à vide 20°C (68°F):
12,0 V ou plus
(Mettez le contact d'alimentation sur arrêt et allumez
les feux de route pendant 30 secondes.)
Régimes de charge5 A max.
Transmission hybride
Capacité en liquide*4,4 L (4,6 qt., 3,9 Imp. qt.)
Type de liquide“Toyota Genuine ATF WS” «Liquide ATF Toyota d'ori-
gine WS»
NOTE
■Type de liquide pour transmission hybride
L'utilisation d'un liquide de tr ansmission d'un type autre que celui mentionné ci-dessus peut entraîner l'apparition de bruits ou de vibrat ions anormaux, ou à terme endommager la trans-
mission de votre véhicule.
Différentiel arrière (moteur électrique arrière)
Capacité en liquide*1,7 L (1,8 qt., 1,5 Imp. qt.)
Type de liquide“Toyota Genuine ATF WS” «Liquide ATF Toyota d'ori-
gine WS»

5528-1. Spécifications
HIGHLANDER HV_EK
*: Hauteur minimum de la pédale lorsqu'elle est soumise à une force verticale de 300 N (30,6
kgf, 67,4 lbf), lorsque le moteur tourne.
Pneus 18 pouces (pour l'Ukraine, l'Azerbaïdjan et la Géorgie)
NOTE
■Type de liquide de transmission
L'utilisation d'un liquide de tr ansmission d'un type autre que celui mentionné ci-dessus peut
entraîner l'apparition de bruits ou de vibrat ions anormaux, ou à terme endommager la trans-
mission de votre véhicule.
Freins
Hauteur de la
pédale*
Véhicules à
conduite à
gauche
91 mm (3,6 in.) Min.
Véhicules à
conduite à
droite
110 mm (4,3 in.) Min.
Jeu libre de la pédale1  6 mm (0,04  0,24 in.)
Type de liquideSAE J1703 ou FMVSS No. 116 DOT 3
SAE J1704 ou FMVSS No. 116 DOT 4
Direction
Jeu libreMoins de 30 mm (1,2 in.)
Pneus et roues
Taille des pneus235/65R18 106V
Pression de gonflage des
pneus
(Pression de gonflage des
pneus recommandée à froid)
Pneu avant
250 kPa (2,5 kgf/cm2 ou bar, 36 psi)
Pneu arrière
250 kPa (2,5 kgf/cm2 ou bar, 36 psi)Roue de secours
250 kPa (2,5 kgf/cm2 ou bar, 36 psi)
Taille des roues18  8J
Couple des écrous de roues103 N•m (10,5 kgf•m, 76 ft•lbf)
