2020 TOYOTA HIGHLANDER Manuel du propriétaire (in French)

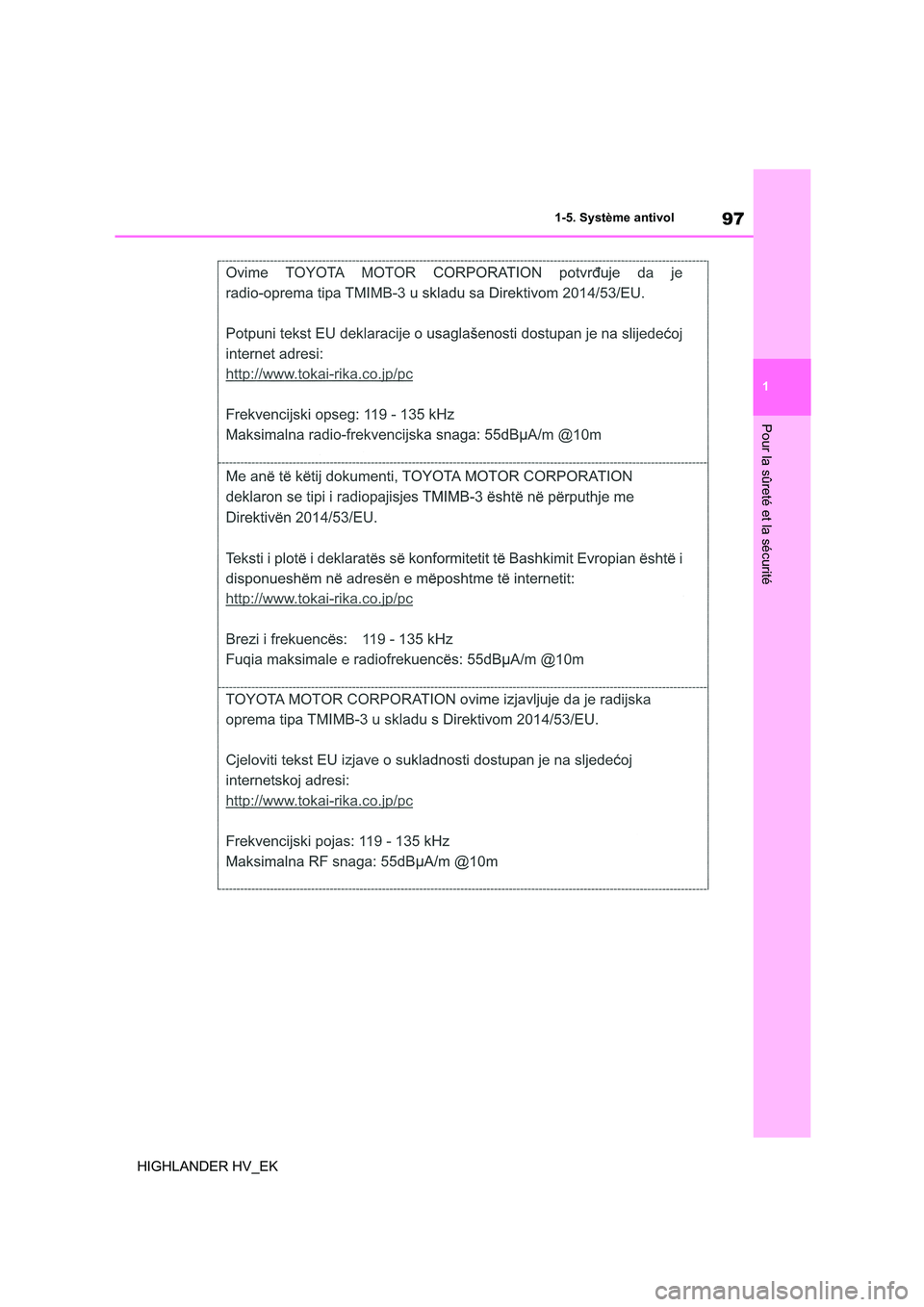

97
1
1-5. Système antivol
Pour la sûreté et la sécurité
HIGHLANDER HV_EK

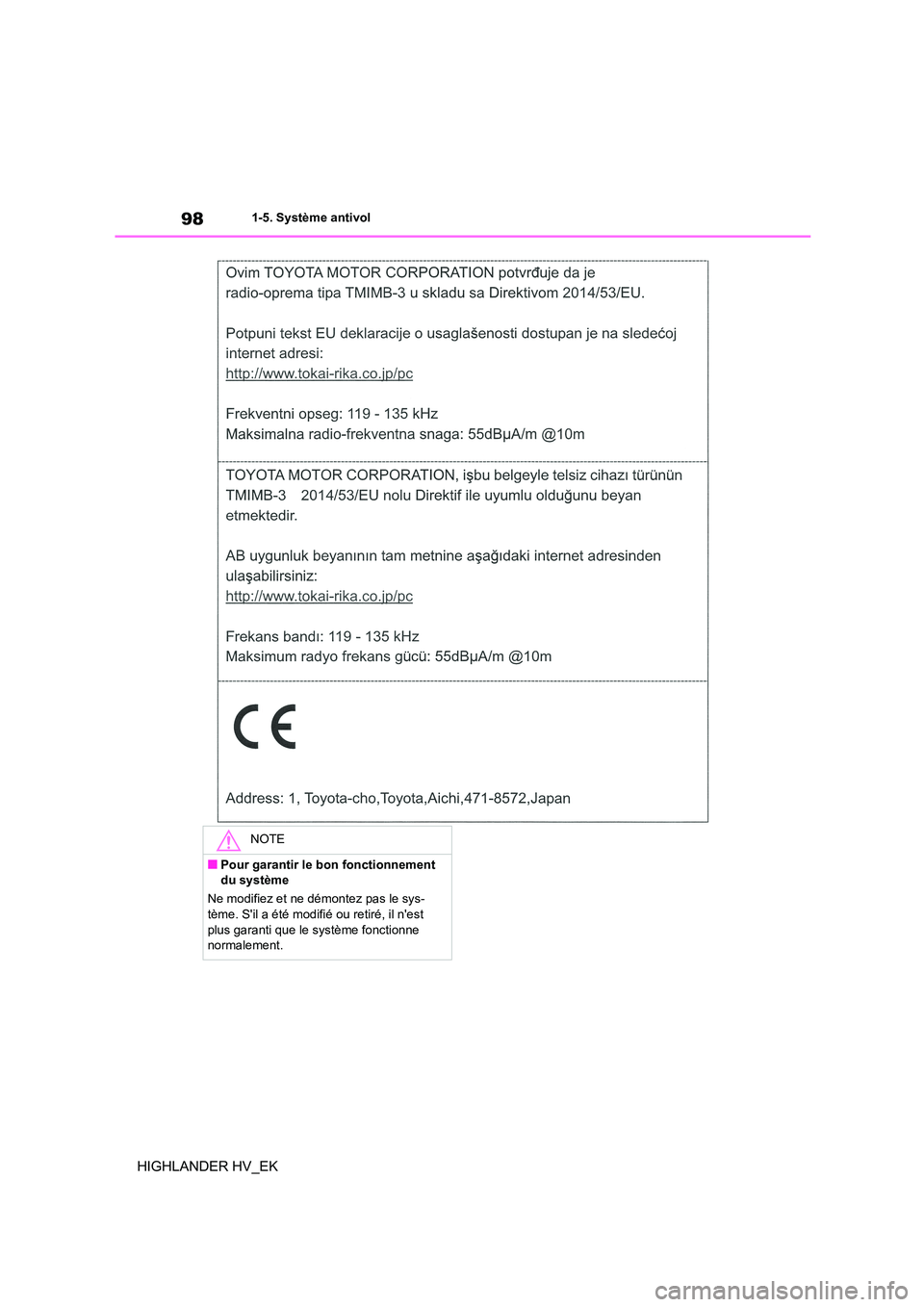

981-5. Système antivol
HIGHLANDER HV_EK
NOTE
■Pour garantir le bon fonctionnement du système
Ne modifiez et ne démontez pas le sys-
tème. S'il a été modifié ou retiré, il n'est
plus garanti que le système fonctionne normalement.

99
1
1-5. Système antivol
Pour la sûreté et la sécurité
HIGHLANDER HV_EK
*: Sur modèles équipés
■Éléments à vérifier avant de ver-
rouiller le véhicule
Pour éviter tout déclenchement intem-
pestif de l'alarme et le vol du véhicule,
vérifiez les points suivants:
 Personne ne se trouve à bord du
véhicule.
 Les vitres, le toit ouvrant (sur
modèles équipés) et le toit ouvrant
panoramique (sur modèles équipés)
sont fermés avant que l'alarme ne
soit armée.
 Aucun objet de valeur ou autre effet
personnel n'est laissé dans le véhi-
cule.
■Réglage
Fermez les portes et le capot, et ver-
rouillez toutes les portes au moyen de
la fonction d'accès mains libres ou de la
télécommande du verrouillage centra-
lisé. Le système est automatiquement
armé après 30 secondes.
Le témoin de sécurité se met à clignoter dès
lors que le système est armé.
■Annulation ou arrêt
Effectuez l'une des opérations sui-
vantes pour désactiver ou arrêter les
alarmes:
 Déverrouillez les portes au moyen
de la fonction d'accès mains libres
ou de la télécommande du verrouil-
lage centralisé.
 Démarrez le système hybride.
(L'alarme se désact ive ou s'arrête
après quelques secondes.)
■Entretien du système
Le système d'alarme dont est équipé le véhi-
cule ne nécessite aucun entretien.
■Déclenchement de l'alarme
L'alarme risque de se déclencher dans les
situations suivantes: (Arrêter l'alarme désactive le système
d'alarme.)
●Les portes sont déverrouillées au moyen
de la clé mécanique.
Alarme*
L'alarme émet de la lumière et du
son pour donner l'alerte
lorsqu'une intrusion est détectée.
L'alarme se déclenche dans les
situations suivantes lorsqu'elle
est armée:
 Une porte verrouillée est déver-
rouillée ou ouverte par un autre
moyen que la fonction d'accès
mains libres ou la télécommande
du verrouillage centralisé. (Les
portes se verrouillent à nouveau
automatiquement.)
 Le capot est ouvert.
Armement/annulation/arrêt du
système d'alarme

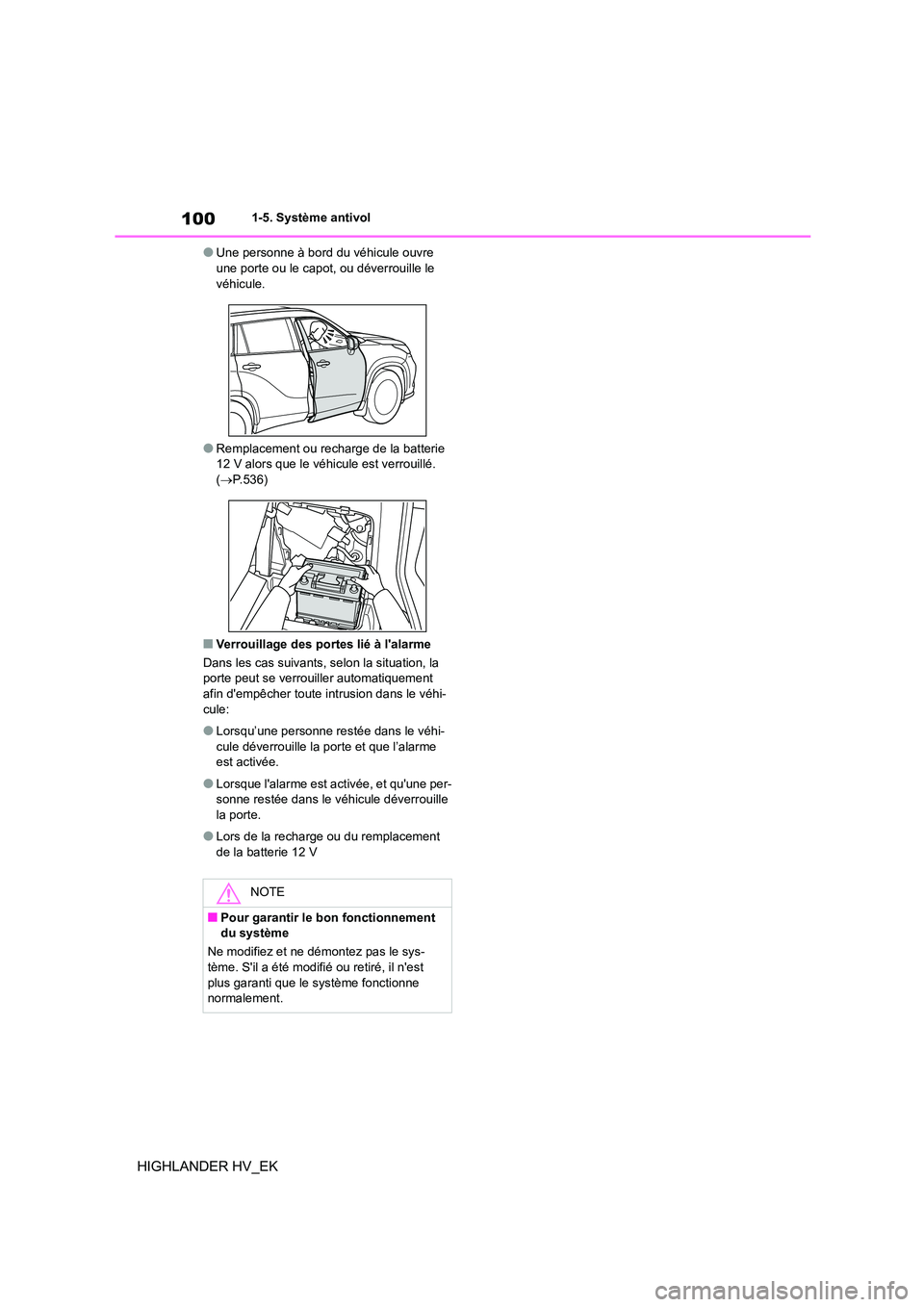

1001-5. Système antivol
HIGHLANDER HV_EK
●Une personne à bord du véhicule ouvre une porte ou le capot, ou déverrouille le
véhicule.
●Remplacement ou recharge de la batterie 12 V alors que le véhicule est verrouillé.
( P.536)
■Verrouillage des portes lié à l'alarme
Dans les cas suivants, selon la situation, la
porte peut se verrouiller automatiquement
afin d'empêcher toute intrusion dans le véhi- cule:
●Lorsqu’une personne restée dans le véhi-cule déverrouille la porte et que l’alarme
est activée.
●Lorsque l'alarme est activée, et qu'une per-
sonne restée dans le v éhicule déverrouille
la porte.
●Lors de la recharge ou du remplacement
de la batterie 12 V
NOTE
■Pour garantir le bon fonctionnement du système
Ne modifiez et ne démontez pas le sys-
tème. S'il a été modifié ou retiré, il n'est
plus garanti que le système fonctionne normalement.

2

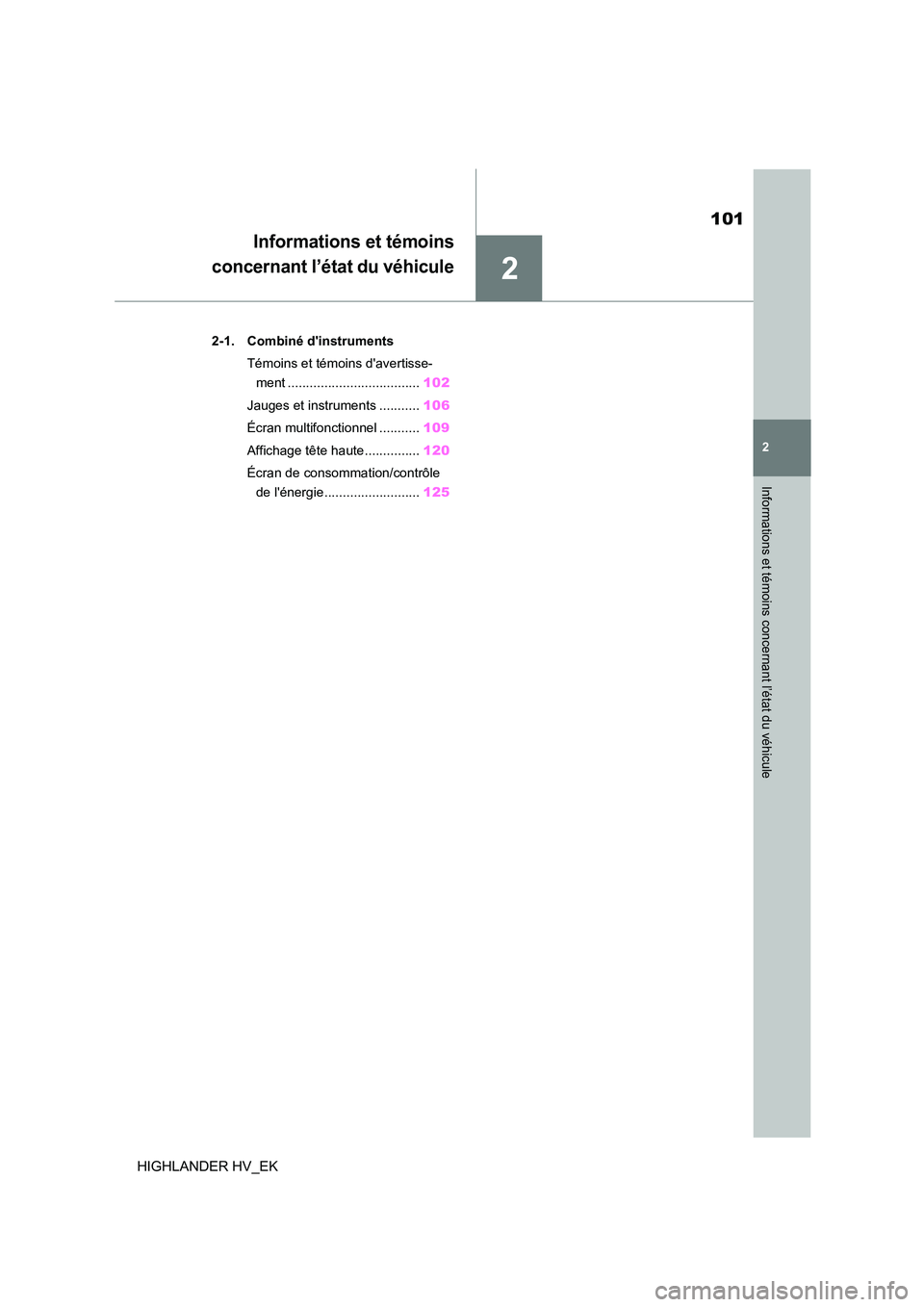

101
2
Informations et témoins concernant l’état du véhicule
HIGHLANDER HV_EK
Informations et témoins
concernant l’état du véhicule
.2-1. Combiné d'instruments
Témoins et témoins d'avertisse-
ment .................................... 102
Jauges et instruments ........... 106
Écran multifonctionnel ........... 109
Affichage tête haute............... 120
Écran de consommation/contrôle
de l'énergie.......................... 125

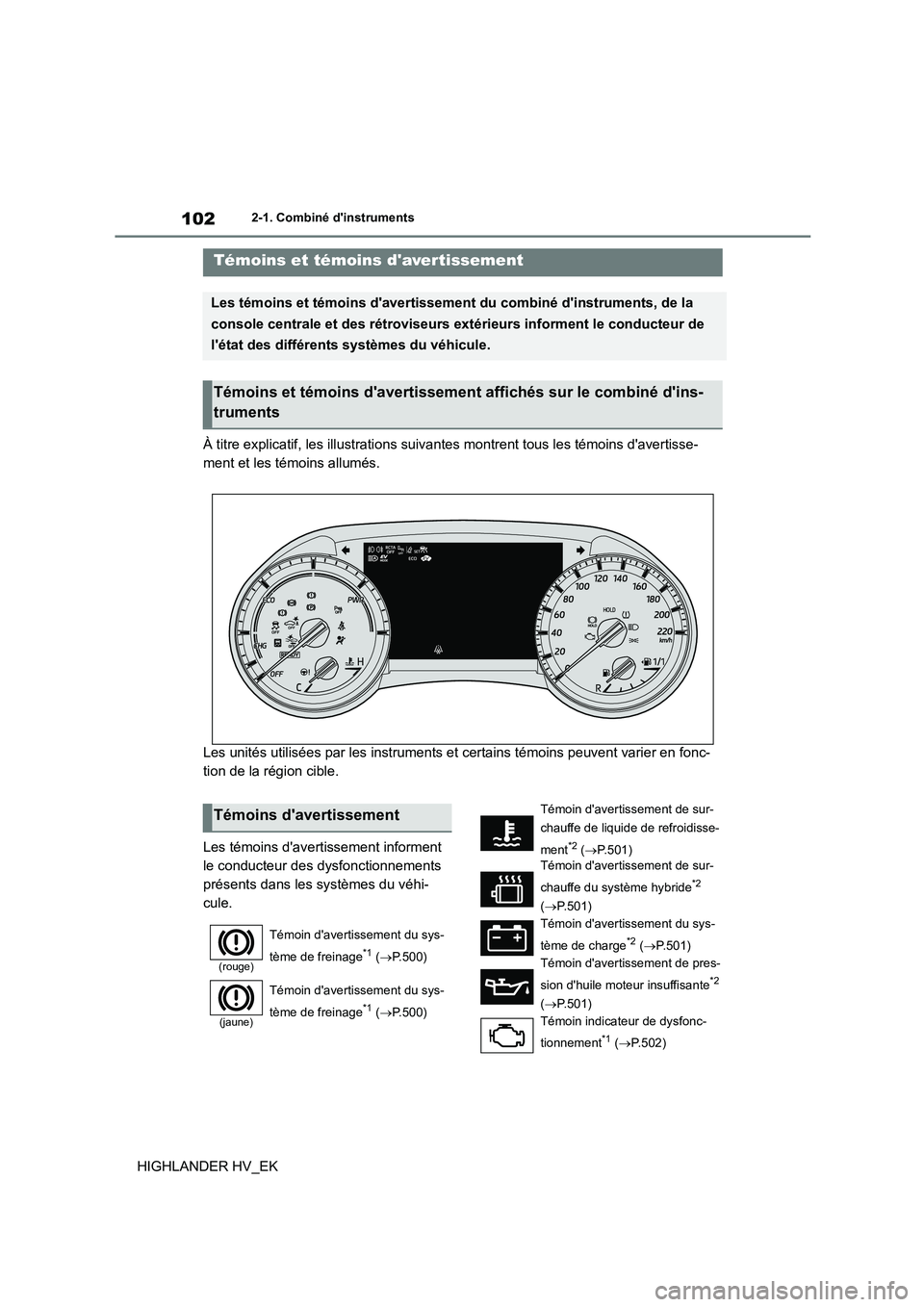

1022-1. Combiné d'instruments
HIGHLANDER HV_EK
2-1.Combiné d'instruments
À titre explicatif, les illustrations suivantes montrent tous les témoins d'avertisse-
ment et les témoins allumés.
Les unités utilisées par les instruments et certains témoins peuvent varier en fonc-
tion de la région cible.
Les témoins d'avertissement informent
le conducteur des dysfonctionnements
présents dans les systèmes du véhi-
cule.
Témoins et témoins d'avertissement
Les témoins et témoins d'avertissement du combiné d'instruments, de la
console centrale et des rétroviseurs extérieurs informent le conducteur de
l'état des différents systèmes du véhicule.
Témoins et témoins d'avertissement affichés sur le combiné d'ins-
truments
Témoins d'avertissement
(rouge)
Témoin d'avertissement du sys-
tème de freinage*1 ( P.500)
(jaune)
Témoin d'avertissement du sys-
tème de freinage*1 ( P.500)
Témoin d'avertissement de sur-
chauffe de liquide de refroidisse-
ment*2 ( P.501) Témoin d'avertissement de sur-
chauffe du système hybride*2
( P.501)
Témoin d'avertissement du sys-
tème de charge*2 ( P.501)
Témoin d'avertissement de pres-
sion d'huile moteur insuffisante*2
( P.501)
Témoin indicateur de dysfonc-
tionnement*1 ( P.502)

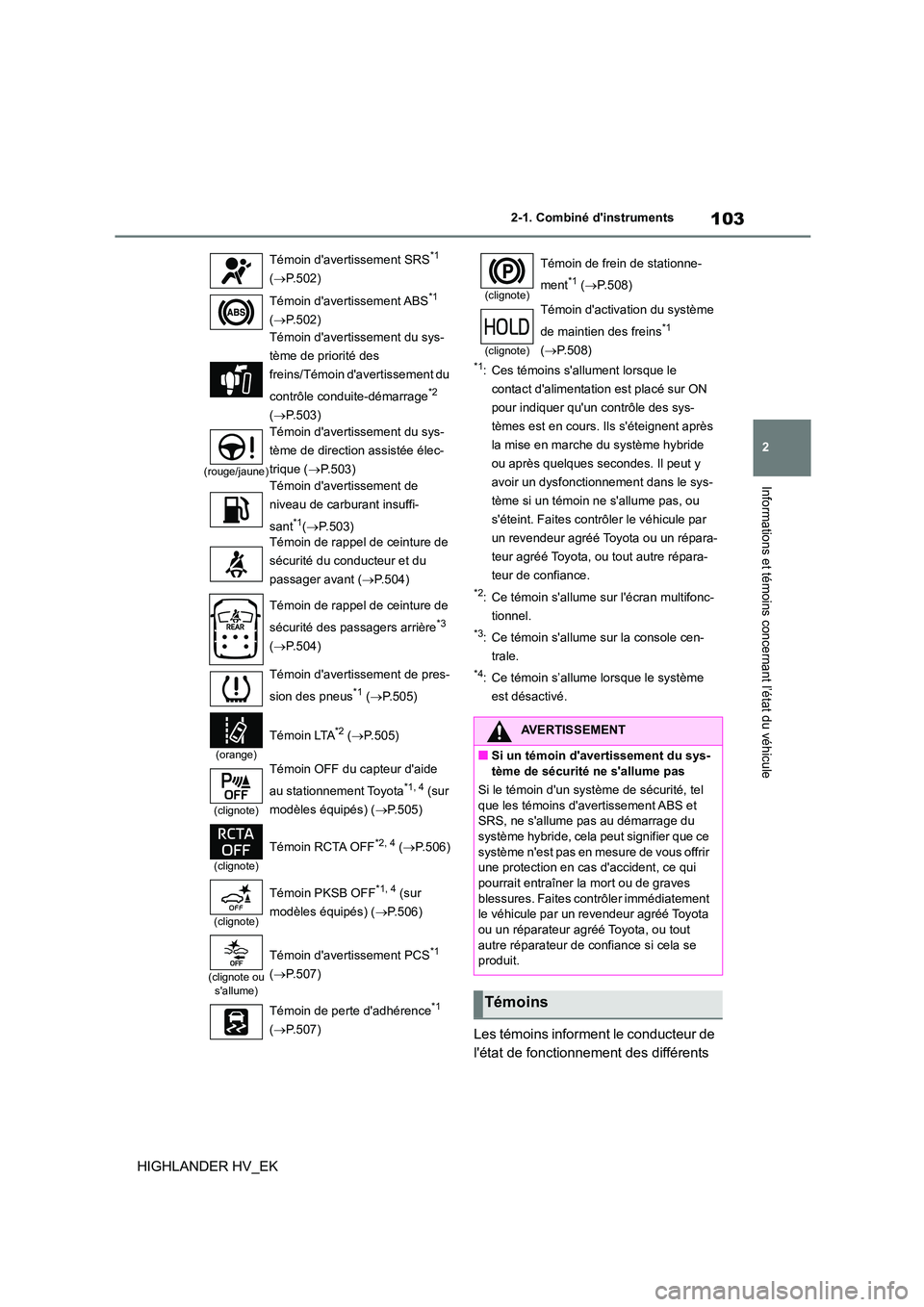

103
2
2-1. Combiné d'instruments
Informations et témoins concernant l’état du véhicule
HIGHLANDER HV_EK
*1: Ces témoins s'allument lorsque le
contact d'alimentation est placé sur ON
pour indiquer qu'un contrôle des sys-
tèmes est en cours. Ils s'éteignent après
la mise en marche du système hybride
ou après quelques secondes. Il peut y
avoir un dysfonctionnement dans le sys-
tème si un témoin ne s'allume pas, ou
s'éteint. Faites contrôler le véhicule par
un revendeur agréé Toyota ou un répara-
teur agréé Toyota, ou tout autre répara-
teur de confiance.
*2: Ce témoin s'allume sur l'écran multifonc-
tionnel.
*3: Ce témoin s'allume sur la console cen-
trale.
*4: Ce témoin s’allume lorsque le système
est désactivé.
Les témoins informent le conducteur de
l'état de fonctionnement des différents
Témoin d'avertissement SRS*1
( P.502)
Témoin d'avertissement ABS*1
( P.502)
Témoin d'avertissement du sys-
tème de priorité des
freins/Témoin d'avertissement du
contrôle conduite-démarrage*2
( P.503)
(rouge/jaune)
Témoin d'avertissement du sys-
tème de direction assistée élec-
trique ( P.503)
Témoin d'avertissement de
niveau de carburant insuffi-
sant*1( P.503)
Témoin de rappel de ceinture de
sécurité du conducteur et du
passager avant ( P.504)
Témoin de rappel de ceinture de
sécurité des passagers arrière*3
( P.504)
Témoin d'avertissement de pres-
sion des pneus*1 ( P.505)
(orange)
Témoin LTA*2 (P.505)
(clignote)
Témoin OFF du capteur d'aide
au stationnement Toyota*1, 4 (sur
modèles équipés) ( P.505)
(clignote)
Témoin RCTA OFF*2, 4 (P.506)
(clignote)
Témoin PKSB OFF*1, 4 (sur
modèles équipés) ( P.506)
(clignote ou s'allume)
Témoin d'avertissement PCS*1
( P.507)
Témoin de perte d'adhérence*1
( P.507)
(clignote)
Témoin de frein de stationne-
ment*1 ( P.508)
(clignote)
Témoin d'activation du système
de maintien des freins*1
( P.508)
AVERTISSEMENT
■Si un témoin d'avertissement du sys- tème de sécurité ne s'allume pas
Si le témoin d'un système de sécurité, tel
que les témoins d'avertissement ABS et
SRS, ne s'allume pas au démarrage du système hybride, cela peut signifier que ce
système n'est pas en mesure de vous offrir
une protection en cas d'accident, ce qui pourrait entraîner la mort ou de graves
blessures. Faites contrôler immédiatement
le véhicule par un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout
autre réparateur de confiance si cela se
produit.
Témoins

1042-1. Combiné d'instruments
HIGHLANDER HV_EK
systèmes du véhicule.
 Témoins de mode de conduite
*1: Ce témoin s'allume sur l'écran multifonc-
tionnel.
*2: Ce témoin s’allume lorsque le système
est désactivé.
Témoin des clignotants ( P.255)
Témoin de feux arrière ( P.261)
Témoin de feux de route
( P.262)
Témoin de feux de route automa-
tiques*1 ( P.264)
Témoin de feux antibrouillards
avant*1 ( P.267)
Témoin de feu antibrouillard
arrière*1 ( P.267)
Témoin d'avertissement PCS*2, 3
( P.291)
Témoin de régulateur de
vitesse*1 ( P.317)
Témoin de régulateur de vitesse
actif*1 ( P.309)
Témoin de régulateur de vitesse
“SET”*1 ( P.309)
(blanc)
Témoin LTA*1 (P.304)
(vert)
Témoin LTA*1 (P.289, 304)
(orange)
(clignote)
Témoin LTA*1 ( P.304)
Témoins de rétroviseurs exté-
rieurs BSM*4, 5 ( P.326, 345)
Témoin BSM OFF*1, 2 ( P.326)
Témoin OFF du capteur d'aide
au stationnement Toyota*2, 3(sur
modèles équipés) ( P.338)
Témoin RCTA OFF*1, 2 ( P.345)
Témoin PKSB OFF*2, 3 (sur
modèles équipés) ( P.351)
(clignote)
Témoin de perte d'adhérence*3
( P.372)
Témoin VSC OFF*2, 3 ( P.372)
Témoin de système d'accès et
de démarrage mains libres*1
( P.245)
Témoin “READY” ( P.245)
Témoin de mode de conduite
EV*1 ( P.249)
Témoin de frein de stationne-
ment*3 ( P.256)
Témoin de veille du système de
maintien des freins*3 ( P.259)
Témoin d'activation du système
de maintien des freins*3
( P.259)
Témoin EV*1 ( P. 8 0 )
Témoin de température exté-
rieure basse*1, 6 ( P.106)
Témoin de sécurité*7 ( P.87, 99)
Témoin “PASS AIR BAG
ON/OFF”*3, 7 ( P. 4 6 )
Témoin du mode
d'éco-conduite*1 ( P.367)
Témoin de mode sport*1
( P.367)
Témoin de mode Trail*1
( P.368)
