2020 TOYOTA HIGHLANDER Manuale duso (in Italian)

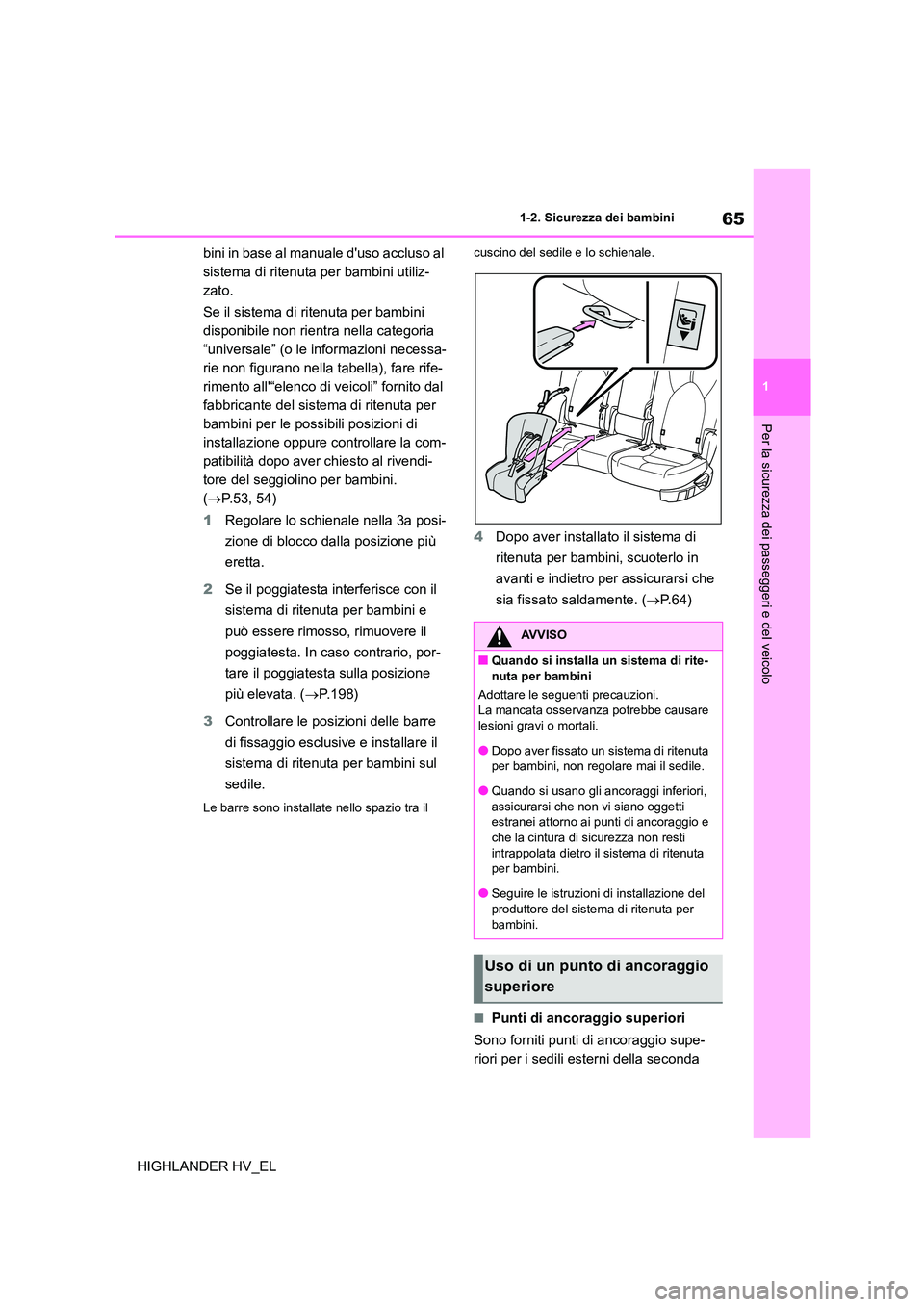

65
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
HIGHLANDER HV_EL
bini in base al manuale d'uso accluso al
sistema di ritenuta per bambini utiliz-
zato.
Se il sistema di ritenuta per bambini
disponibile non rientra nella categoria
“universale” (o le informazioni necessa-
rie non figurano nella tabella), fare rife-
rimento all'“elenco di veicoli” fornito dal
fabbricante del sistema di ritenuta per
bambini per le possibili posizioni di
installazione oppure controllare la com-
patibilità dopo aver chiesto al rivendi-
tore del seggiolino per bambini.
( P.53, 54)
1 Regolare lo schienale nella 3a posi-
zione di blocco dalla posizione più
eretta.
2 Se il poggiatesta interferisce con il
sistema di ritenuta per bambini e
può essere rimosso, rimuovere il
poggiatesta. In caso contrario, por-
tare il poggiatesta sulla posizione
più elevata. ( P.198)
3 Controllare le posizioni delle barre
di fissaggio esclusive e installare il
sistema di ritenuta per bambini sul
sedile.
Le barre sono installate nello spazio tra il
cuscino del sedile e lo schienale.
4 Dopo aver installato il sistema di
ritenuta per bambini, scuoterlo in
avanti e indietro per assicurarsi che
sia fissato saldamente. ( P. 6 4 )
■Punti di ancoraggio superiori
Sono forniti punti di ancoraggio supe-
riori per i sedili esterni della seconda
AVVISO
■Quando si installa un sistema di rite-
nuta per bambini
Adottare le seguenti precauzioni. La mancata osservanza potrebbe causare
lesioni gravi o mortali.
●Dopo aver fissato un sistema di ritenuta per bambini, non regolare mai il sedile.
●Quando si usano gli ancoraggi inferiori,
assicurarsi che non vi siano oggetti estranei attorno ai punti di ancoraggio e
che la cintura di sicurezza non resti
intrappolata dietro il sistema di ritenuta per bambini.
●Seguire le istruzioni di installazione del
produttore del sistema di ritenuta per
bambini.
Uso di un punto di ancoraggio
superiore

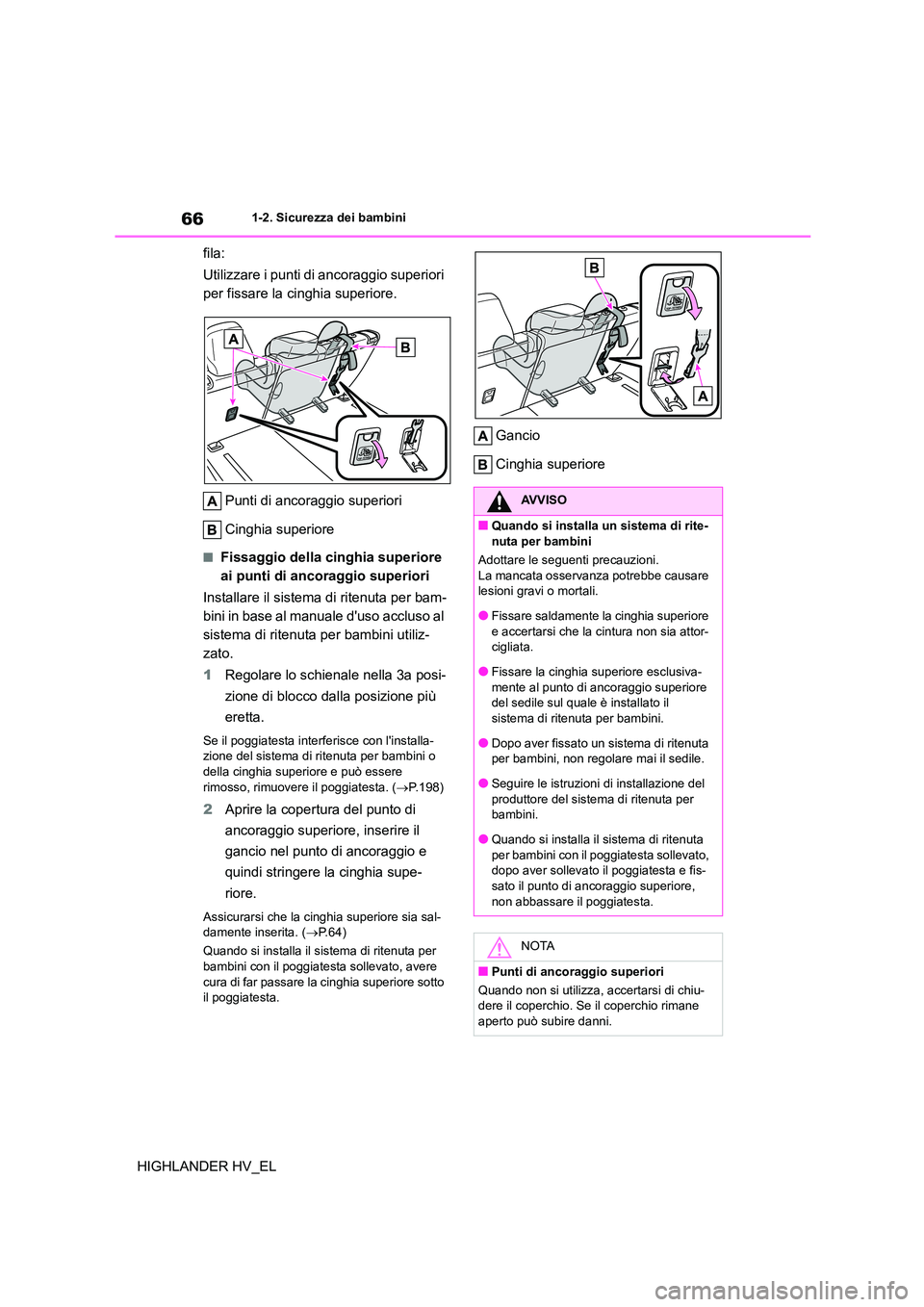

661-2. Sicurezza dei bambini
HIGHLANDER HV_EL
fila:
Utilizzare i punti di ancoraggio superiori
per fissare la cinghia superiore.
Punti di ancoraggio superiori
Cinghia superiore
■Fissaggio della cinghia superiore
ai punti di ancoraggio superiori
Installare il sistema di ritenuta per bam-
bini in base al manuale d'uso accluso al
sistema di ritenuta per bambini utiliz-
zato.
1 Regolare lo schienale nella 3a posi-
zione di blocco dalla posizione più
eretta.
Se il poggiatesta interferisce con l'installa-
zione del sistema di ritenuta per bambini o della cinghia superiore e può essere
rimosso, rimuovere il poggiatesta. ( P.198)
2Aprire la copertura del punto di
ancoraggio superiore, inserire il
gancio nel punto di ancoraggio e
quindi stringere la cinghia supe-
riore.
Assicurarsi che la cinghia superiore sia sal- damente inserita. ( P. 6 4 )
Quando si installa il sistema di ritenuta per
bambini con il poggiatesta sollevato, avere
cura di far passare la cinghia superiore sotto il poggiatesta.
Gancio
Cinghia superiore
AVVISO
■Quando si installa un sistema di rite-
nuta per bambini
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
●Fissare saldamente la cinghia superiore
e accertarsi che la cintura non sia attor- cigliata.
●Fissare la cinghia superiore esclusiva-
mente al punto di ancoraggio superiore del sedile sul quale è installato il
sistema di ritenuta per bambini.
●Dopo aver fissato un sistema di ritenuta per bambini, non regolare mai il sedile.
●Seguire le istruzioni di installazione del
produttore del sistema di ritenuta per bambini.
●Quando si installa il sistema di ritenuta
per bambini con il poggiatesta sollevato, dopo aver sollevato il poggiatesta e fis-
sato il punto di ancoraggio superiore,
non abbassare il poggiatesta.
NOTA
■Punti di ancoraggio superiori
Quando non si utilizza, accertarsi di chiu- dere il coperchio. Se il coperchio rimane
aperto può subire danni.

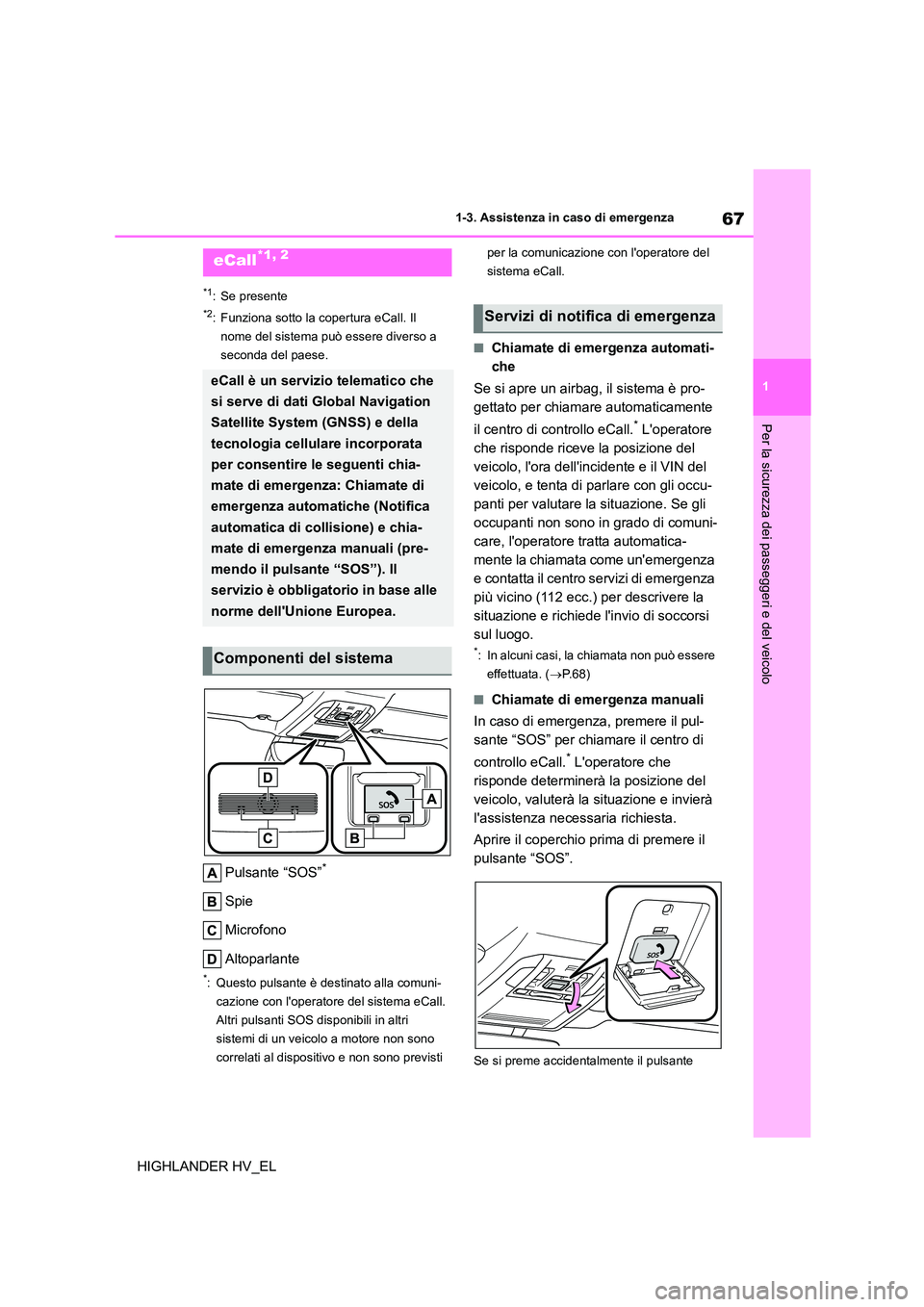

67
1
1-3. Assistenza in caso di emergenza
Per la sicurezza dei passeggeri e del veicolo
HIGHLANDER HV_EL
1-3.Assistenza in caso di emergenza
*1: Se presente
*2: Funziona sotto la copertura eCall. Il
nome del sistema può essere diverso a
seconda del paese.
Pulsante “SOS”*
Spie
Microfono
Altoparlante
*: Questo pulsante è destinato alla comuni-
cazione con l'operatore del sistema eCall.
Altri pulsanti SOS disponibili in altri
sistemi di un veicolo a motore non sono
correlati al disposit ivo e non sono previsti
per la comunicazione con l'operatore del
sistema eCall.
■Chiamate di emergenza automati-
che
Se si apre un airbag, il sistema è pro-
gettato per chiamare automaticamente
il centro di controllo eCall.* L'operatore
che risponde riceve la posizione del
veicolo, l'ora dell'incidente e il VIN del
veicolo, e tenta di parlare con gli occu-
panti per valutare la situazione. Se gli
occupanti non sono in grado di comuni-
care, l'operatore tratta automatica-
mente la chiamata come un'emergenza
e contatta il centro servizi di emergenza
più vicino (112 ecc.) per descrivere la
situazione e richiede l'invio di soccorsi
sul luogo.
*: In alcuni casi, la chiamata non può essere
effettuata. ( P.68)
■Chiamate di emergenza manuali
In caso di emergenza, premere il pul-
sante “SOS” per chiamare il centro di
controllo eCall.* L'operatore che
risponde determinerà la posizione del
veicolo, valuterà la situazione e invierà
l'assistenza necessaria richiesta.
Aprire il coperchio prima di premere il
pulsante “SOS”.
Se si preme accidentalmente il pulsante
eCall*1, 2
eCall è un servizio telematico che
si serve di dati Global Navigation
Satellite System (GNSS) e della
tecnologia cellulare incorporata
per consentire le seguenti chia-
mate di emergenza: Chiamate di
emergenza automatiche (Notifica
automatica di collisione) e chia-
mate di emergenza manuali (pre-
mendo il pulsante “SOS”). Il
servizio è obbligatorio in base alle
norme dell'Unione Europea.
Componenti del sistema
Servizi di notifica di emergenza

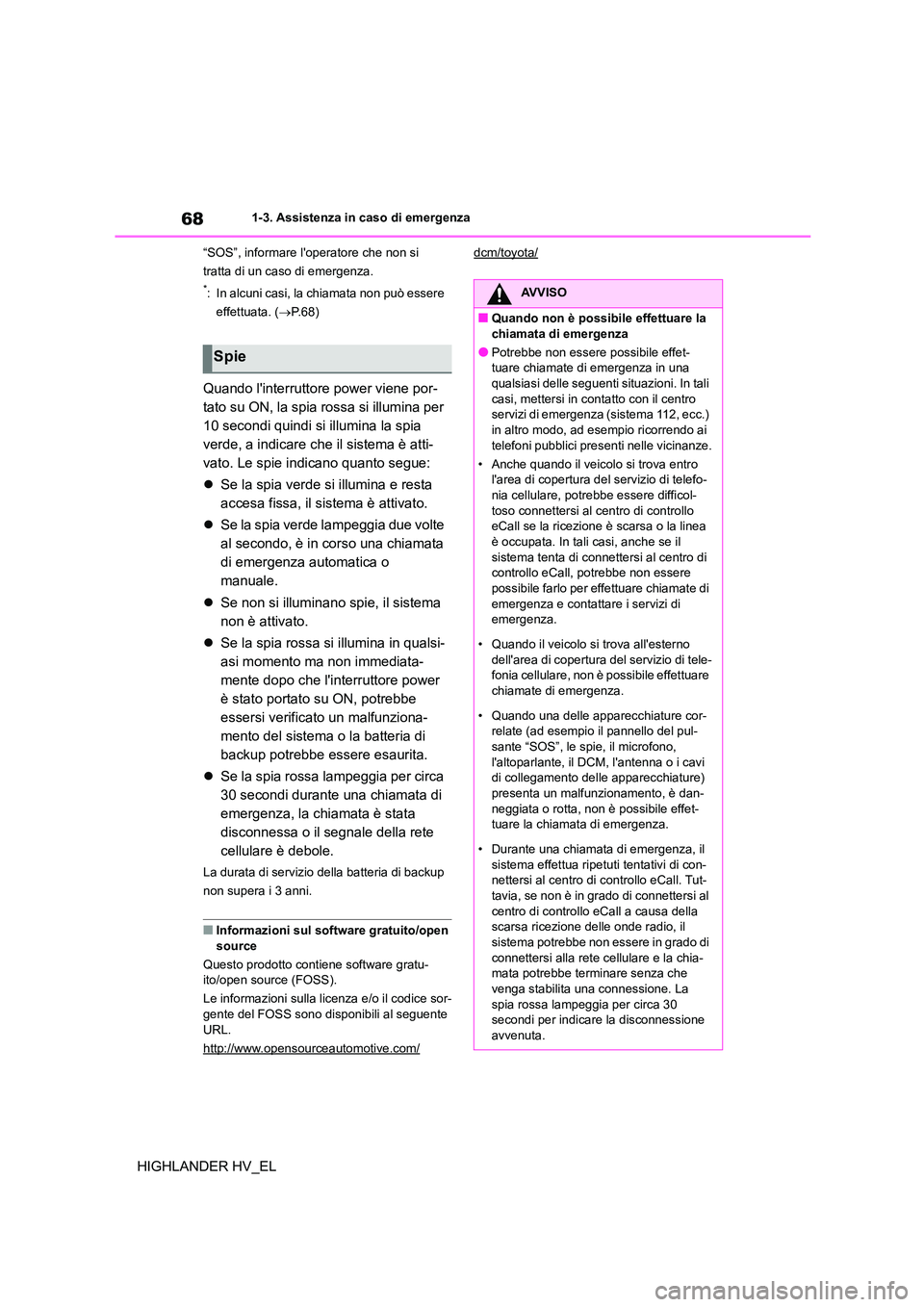

681-3. Assistenza in caso di emergenza
HIGHLANDER HV_EL
“SOS”, informare l'operatore che non si
tratta di un caso di emergenza.
*: In alcuni casi, la chiamata non può essere
effettuata. ( P. 6 8 )
Quando l'interruttore power viene por-
tato su ON, la spia rossa si illumina per
10 secondi quindi si illumina la spia
verde, a indicare che il sistema è atti-
vato. Le spie indicano quanto segue:
 Se la spia verde si illumina e resta
accesa fissa, il si stema è attivato.
 Se la spia verde lampeggia due volte
al secondo, è in corso una chiamata
di emergenza automatica o
manuale.
 Se non si illuminano spie, il sistema
non è attivato.
 Se la spia rossa si illumina in qualsi-
asi momento ma non immediata-
mente dopo che l'interruttore power
è stato portato su ON, potrebbe
essersi verificato un malfunziona-
mento del sistema o la batteria di
backup potrebbe essere esaurita.
 Se la spia rossa lampeggia per circa
30 secondi durante una chiamata di
emergenza, la chiamata è stata
disconnessa o il segnale della rete
cellulare è debole.
La durata di servizio della batteria di backup
non supera i 3 anni.
■Informazioni sul software gratuito/open
source
Questo prodotto contiene software gratu- ito/open source (FOSS).
Le informazioni sulla licenza e/o il codice sor-
gente del FOSS sono di sponibili al seguente
URL.
http://www.opensourceautomotive.com/
dcm/toyota/
Spie
AVVISO
■Quando non è possibile effettuare la chiamata di emergenza
●Potrebbe non essere possibile effet-
tuare chiamate di emergenza in una
qualsiasi delle seguenti situazioni. In tali casi, mettersi in contatto con il centro
servizi di emergenza (sistema 112, ecc.)
in altro modo, ad esempio ricorrendo ai telefoni pubblici pres enti nelle vicinanze.
• Anche quando il veicolo si trova entro
l'area di copertura del servizio di telefo-
nia cellulare, potrebbe essere difficol- toso connettersi al centro di controllo
eCall se la ricezione è scarsa o la linea
è occupata. In tali casi, anche se il sistema tenta di connettersi al centro di
controllo eCall, potrebbe non essere
possibile farlo per effettuare chiamate di emergenza e contattare i servizi di
emergenza.
• Quando il veicolo si trova all'esterno dell'area di copertura del servizio di tele-
fonia cellulare, non è possibile effettuare
chiamate di emergenza.
• Quando una delle apparecchiature cor- relate (ad esempio il pannello del pul-
sante “SOS”, le spie, il microfono,
l'altoparlante, il DCM, l'antenna o i cavi di collegamento delle apparecchiature)
presenta un malfunzionamento, è dan-
neggiata o rotta, non è possibile effet- tuare la chiamata di emergenza.
• Durante una chiamata di emergenza, il
sistema effettua ripetuti tentativi di con- nettersi al centro di controllo eCall. Tut-
tavia, se non è in grado di connettersi al
centro di controllo eCall a causa della scarsa ricezione delle onde radio, il
sistema potrebbe non essere in grado di
connettersi alla rete cellulare e la chia- mata potrebbe terminare senza che
venga stabilita una connessione. La
spia rossa lampeggia per circa 30 secondi per indicare la disconnessione
avvenuta.

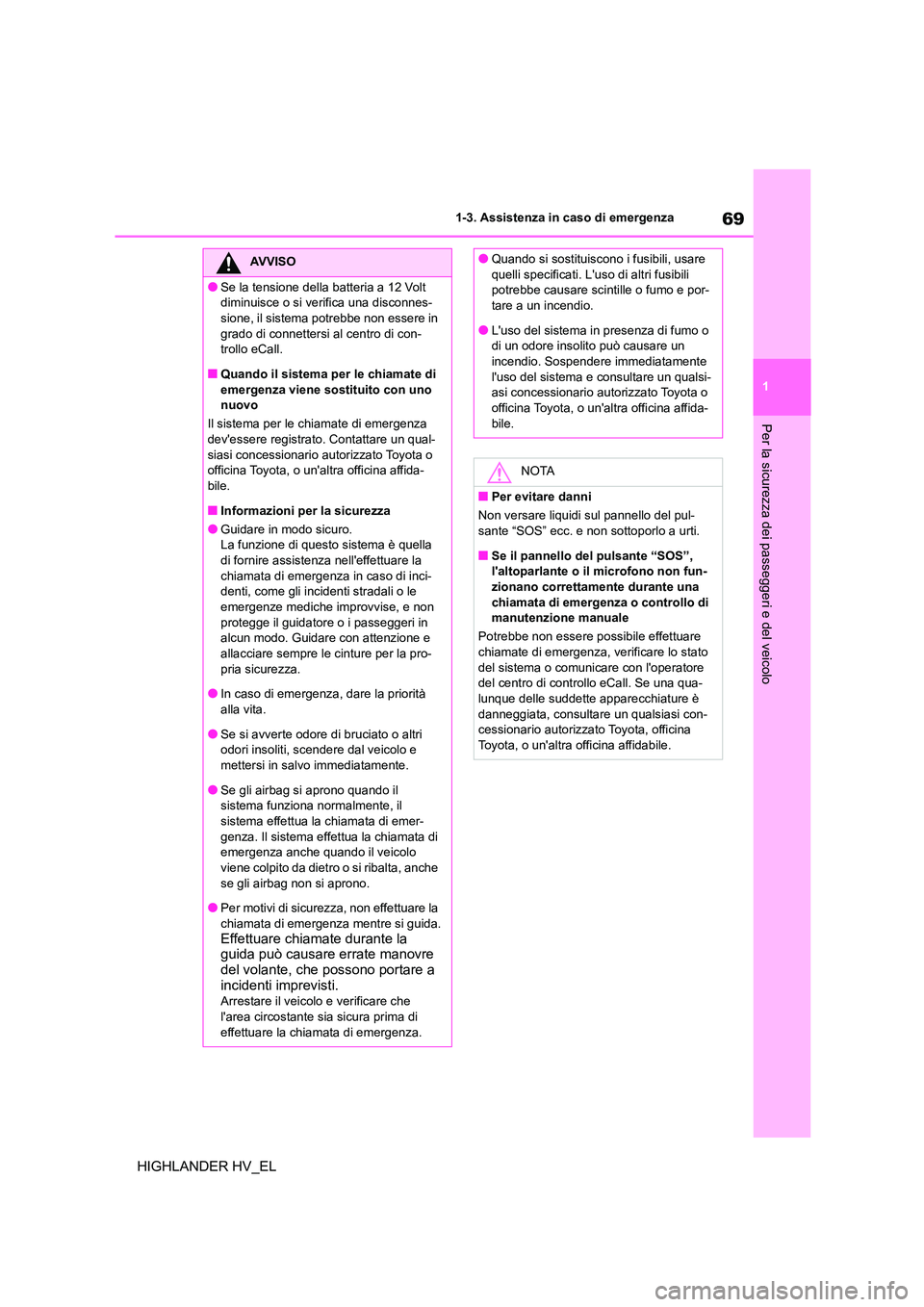

69
1
1-3. Assistenza in caso di emergenza
Per la sicurezza dei passeggeri e del veicolo
HIGHLANDER HV_EL
AVVISO
●Se la tensione della batteria a 12 Volt
diminuisce o si verifica una disconnes-
sione, il sistema potrebbe non essere in grado di connettersi al centro di con-
trollo eCall.
■Quando il sistema per le chiamate di emergenza viene sostituito con uno
nuovo
Il sistema per le chiamate di emergenza
dev'essere registrato. Contattare un qual- siasi concessionario autorizzato Toyota o
officina Toyota, o un'altra officina affida-
bile.
■Informazioni per la sicurezza
●Guidare in modo sicuro.
La funzione di questo sistema è quella
di fornire assistenza nell'effettuare la chiamata di emergenz a in caso di inci-
denti, come gli incidenti stradali o le
emergenze mediche improvvise, e non protegge il guidatore o i passeggeri in
alcun modo. Guidare con attenzione e
allacciare sempre le cinture per la pro- pria sicurezza.
●In caso di emergenza, dare la priorità
alla vita.
●Se si avverte odore di bruciato o altri odori insoliti, scendere dal veicolo e
mettersi in salvo immediatamente.
●Se gli airbag si aprono quando il sistema funziona normalmente, il
sistema effettua la chiamata di emer-
genza. Il sistema effettua la chiamata di emergenza anche quando il veicolo
viene colpito da dietro o si ribalta, anche
se gli airbag non si aprono.
●Per motivi di sicurezza, non effettuare la
chiamata di emergenza mentre si guida.
Effettuare chiamate durante la guida può causare errate manovre
del volante, che possono portare a
incidenti imprevisti.Arrestare il veicolo e verificare che
l'area circostante sia sicura prima di
effettuare la chiamata di emergenza.
●Quando si sostituiscono i fusibili, usare
quelli specificati. L'us o di altri fusibili
potrebbe causare scintille o fumo e por- tare a un incendio.
●L'uso del sistema in presenza di fumo o
di un odore insolito può causare un incendio. Sospendere immediatamente
l'uso del sistema e consultare un qualsi-
asi concessionario autorizzato Toyota o officina Toyota, o un'altra officina affida-
bile.
NOTA
■Per evitare danni
Non versare liquidi sul pannello del pul-
sante “SOS” ecc. e non sottoporlo a urti.
■Se il pannello del pulsante “SOS”, l'altoparlante o il microfono non fun-
zionano correttamente durante una
chiamata di emergenza o controllo di manutenzione manuale
Potrebbe non essere possibile effettuare
chiamate di emergenza, verificare lo stato
del sistema o comunicare con l'operatore del centro di controllo eCall. Se una qua-
lunque delle suddette apparecchiature è
danneggiata, consulta re un qualsiasi con-
cessionario autorizzato Toyota, officina Toyota, o un'altra officina affidabile.

701-3. Assistenza in caso di emergenza
HIGHLANDER HV_EL

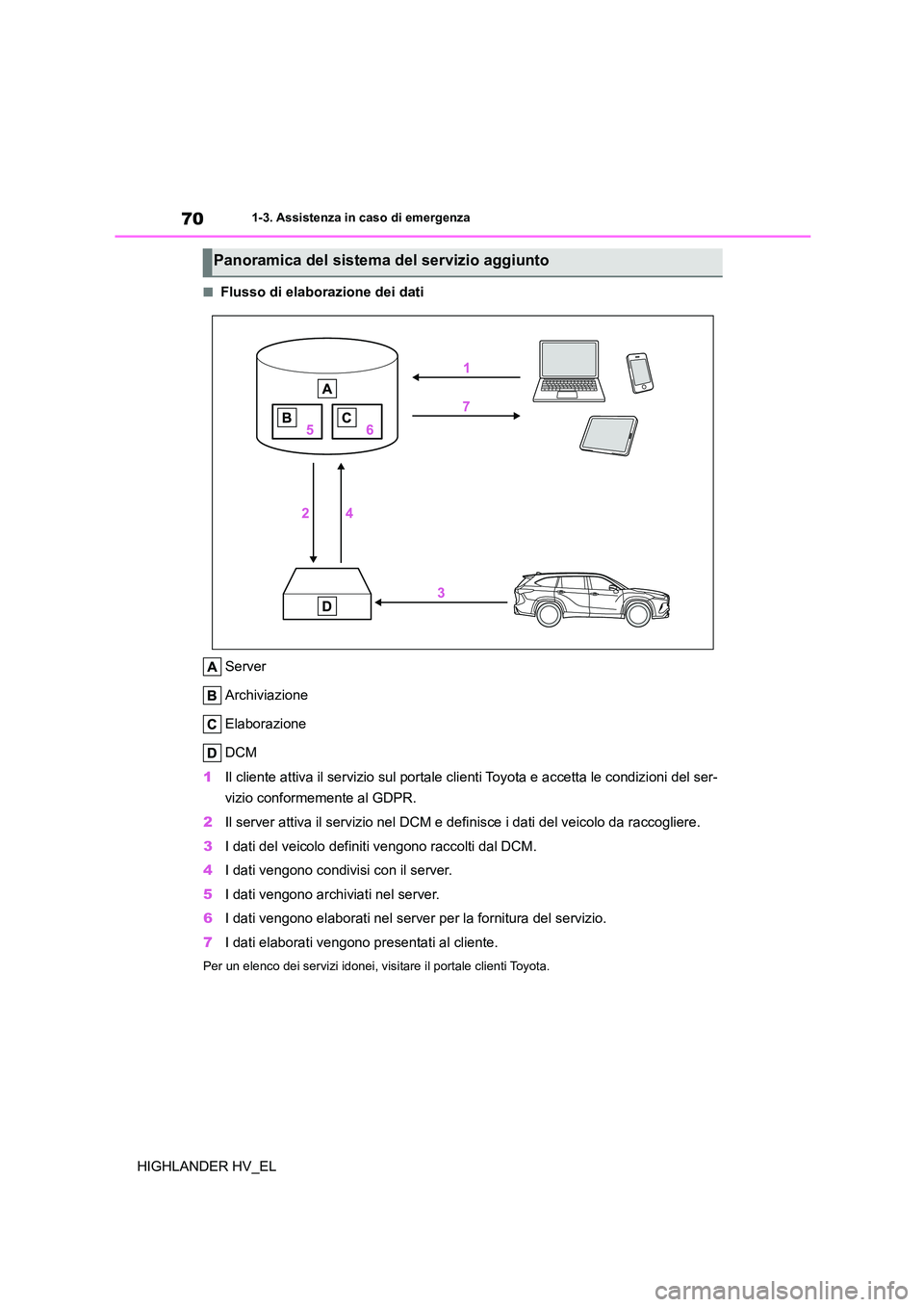

■Flusso di elaborazione dei dati
Server
Archiviazione
Elaborazione
DCM
1 Il cliente attiva il servizio sul portale clienti Toyota e accetta le condizioni del ser-
vizio conformemente al GDPR.
2 Il server attiva il servizio nel DCM e definisce i dati del veicolo da raccogliere.
3 I dati del veicolo definiti vengono raccolti dal DCM.
4 I dati vengono condivisi con il server.
5 I dati vengono archiviati nel server.
6 I dati vengono elaborati nel server per la fornitura del servizio.
7 I dati elaborati vengono presentati al cliente.
Per un elenco dei servizi idonei, visitare il portale clienti Toyota.
Panoramica del sistema del servizio aggiunto

71
1
1-3. Assistenza in caso di emergenza
Per la sicurezza dei passeggeri e del veicolo
HIGHLANDER HV_EL

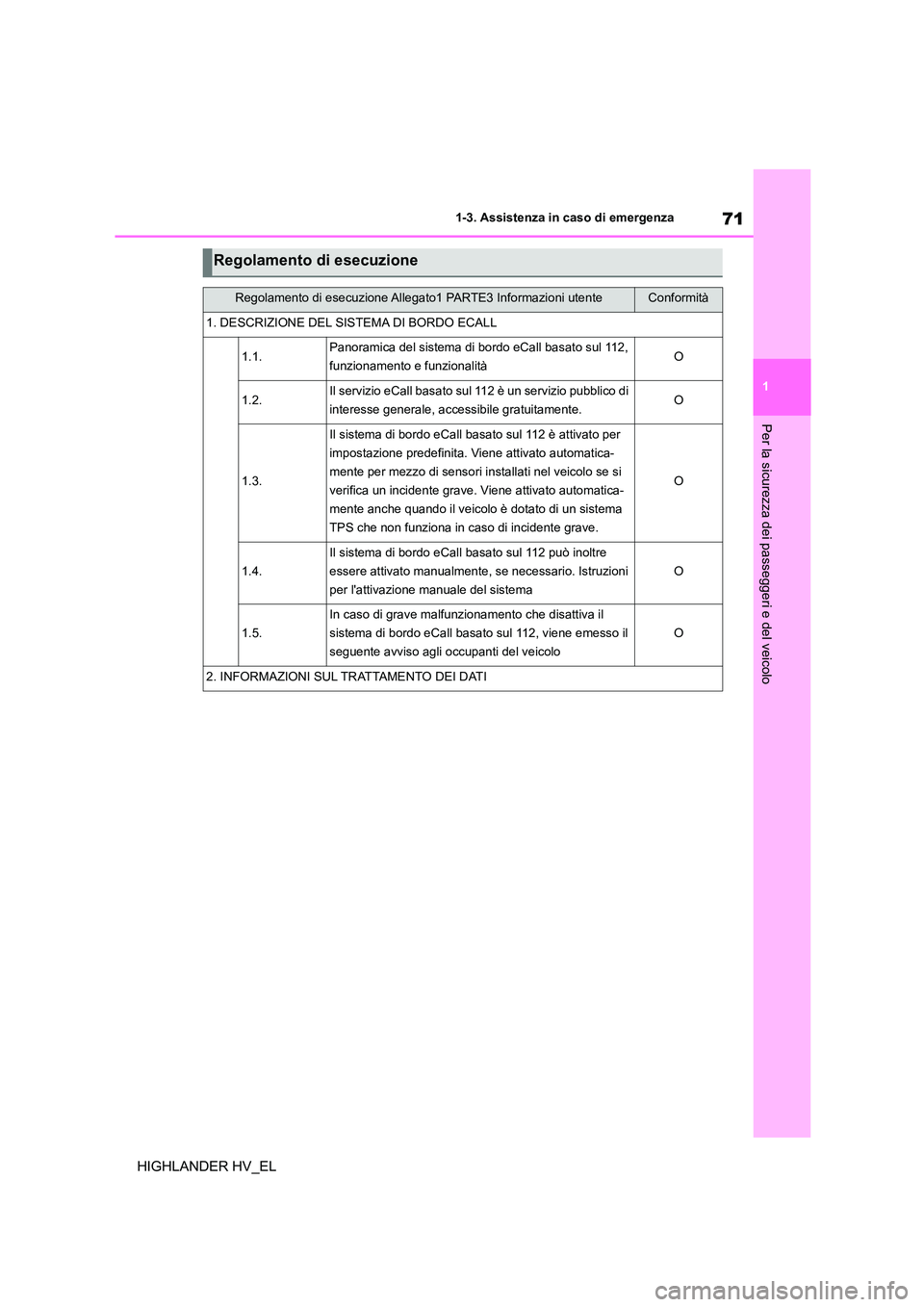

Regolamento di esecuzione
Regolamento di esecuzione Allegat o1 PARTE3 Informazioni utenteConformità
1. DESCRIZIONE DEL SISTEMA DI BORDO ECALL
1.1.Panoramica del sistema di bordo eCall basato sul 112,
funzionamento e funzionalitàO
1.2.Il servizio eCall basato sul 112 è un servizio pubblico di
interesse generale, accessibile gratuitamente.O
1.3.
Il sistema di bordo eCall basato sul 112 è attivato per
impostazione predefinita. Viene attivato automatica-
mente per mezzo di sensori in stallati nel veicolo se si
verifica un incidente grave. Viene attivato automatica-
mente anche quando il veicolo è dotato di un sistema
TPS che non funziona in caso di incidente grave.
O
1.4.
Il sistema di bordo eCall basato sul 112 può inoltre
essere attivato manualmente, se necessario. Istruzioni
per l'attivazione manuale del sistema
O
1.5.
In caso di grave malfunzionamento che disattiva il
sistema di bordo eCall basato sul 112, viene emesso il
seguente avviso agli occupanti del veicolo
O
2. INFORMAZIONI SUL TRATTAMENTO DEI DATI

721-3. Assistenza in caso di emergenza
HIGHLANDER HV_EL

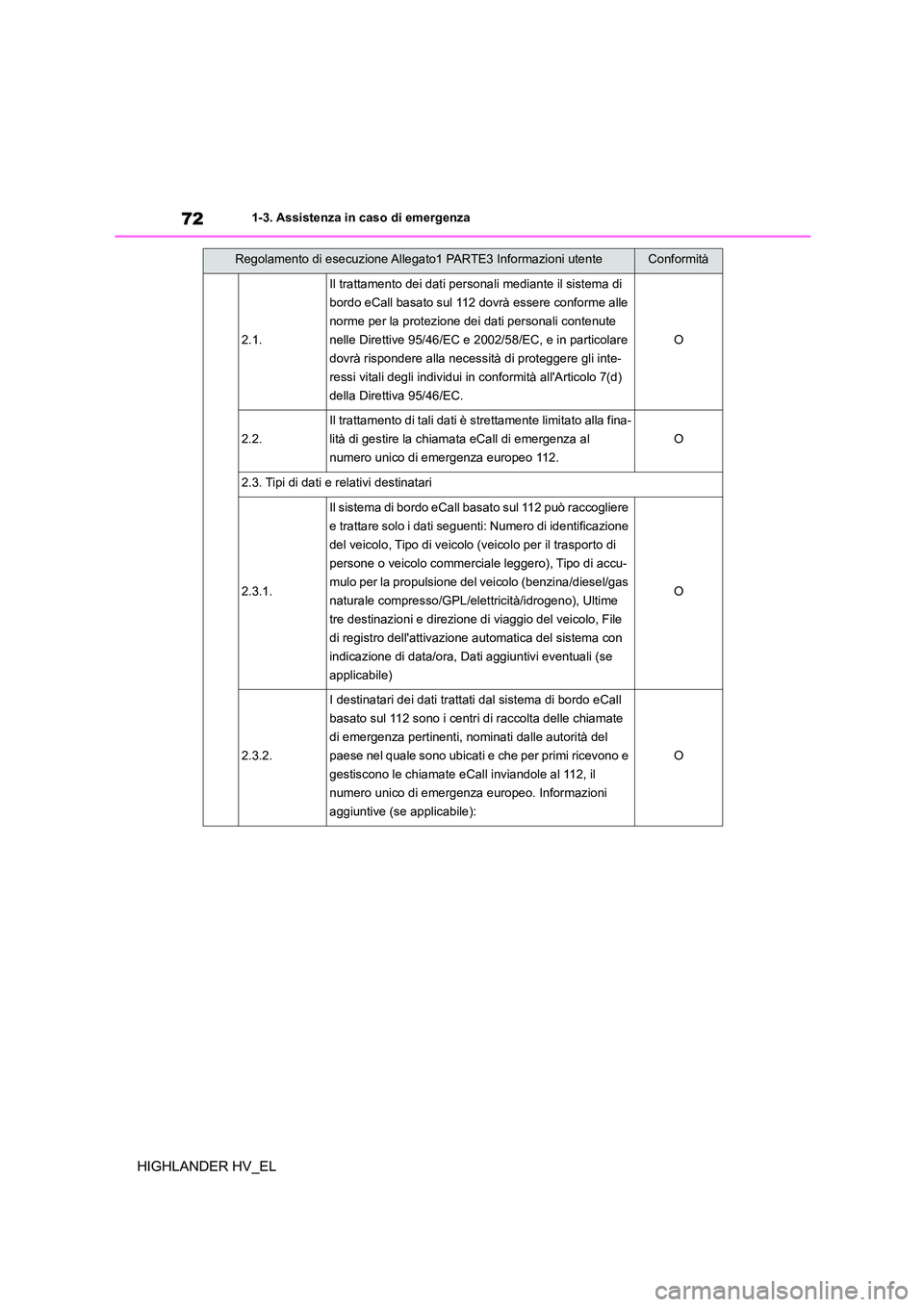

2.1.
Il trattamento dei dati personali mediante il sistema di
bordo eCall basato sul 112 dovrà essere conforme alle
norme per la protezione dei dati personali contenute
nelle Direttive 95/46/EC e 2002/58/EC, e in particolare
dovrà rispondere alla necessità di proteggere gli inte-
ressi vitali degli indi vidui in conformità all'Articolo 7(d)
della Direttiva 95/46/EC.
O
2.2.
Il trattamento di tali dati è strettamente limitato alla fina-
lità di gestire la chiama ta eCall di emergenza al
numero unico di emergenza europeo 112.
O
2.3. Tipi di dati e relativi destinatari
2.3.1.
Il sistema di bordo eCall basato sul 112 può raccogliere
e trattare solo i dati seguenti: Numero di identificazione
del veicolo, Tipo di veicolo (veicolo per il trasporto di
persone o veicolo commerciale leggero), Tipo di accu-
mulo per la propulsione del veicolo (benzina/diesel/gas
naturale compresso/GPL/ele ttricità/idrogeno), Ultime
tre destinazioni e direzione di viaggio del veicolo, File
di registro dell'attivazione automatica del sistema con
indicazione di data/ora, Dati aggiuntivi eventuali (se
applicabile)
O
2.3.2.
I destinatari dei dati trattati dal sistema di bordo eCall
basato sul 112 sono i centri di raccolta delle chiamate
di emergenza pertinenti, nominati dalle autorità del
paese nel quale sono ubicati e che per primi ricevono e
gestiscono le chiamate eCall inviandole al 112, il
numero unico di emergenza europeo. Informazioni
aggiuntive (se applicabile):
O
Regolamento di esecuzione Allegat o1 PARTE3 Informazioni utenteConformità
