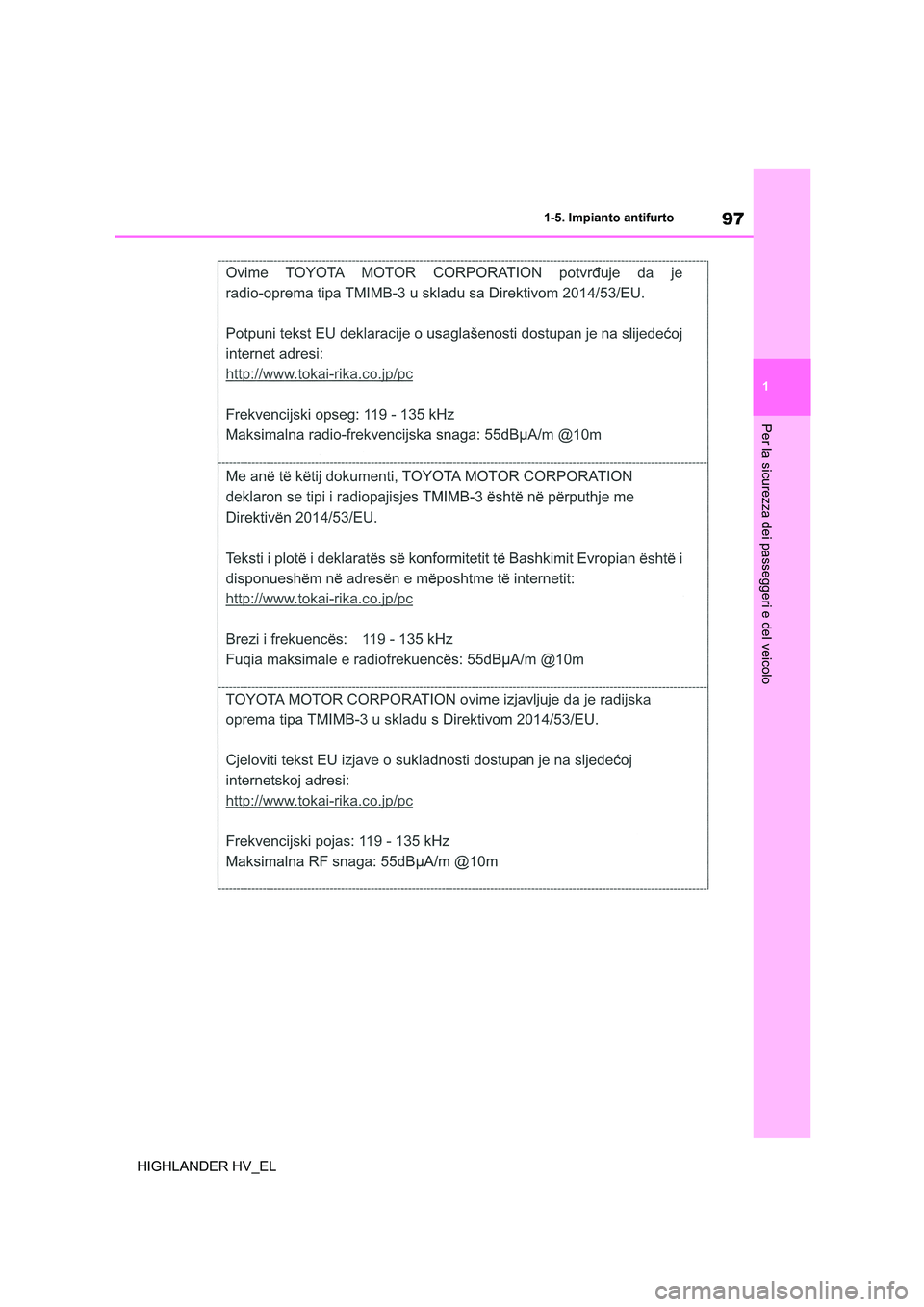

97
1
1-5. Impianto antifurto
Per la sicurezza dei passeggeri e del veicolo
HIGHLANDER HV_EL

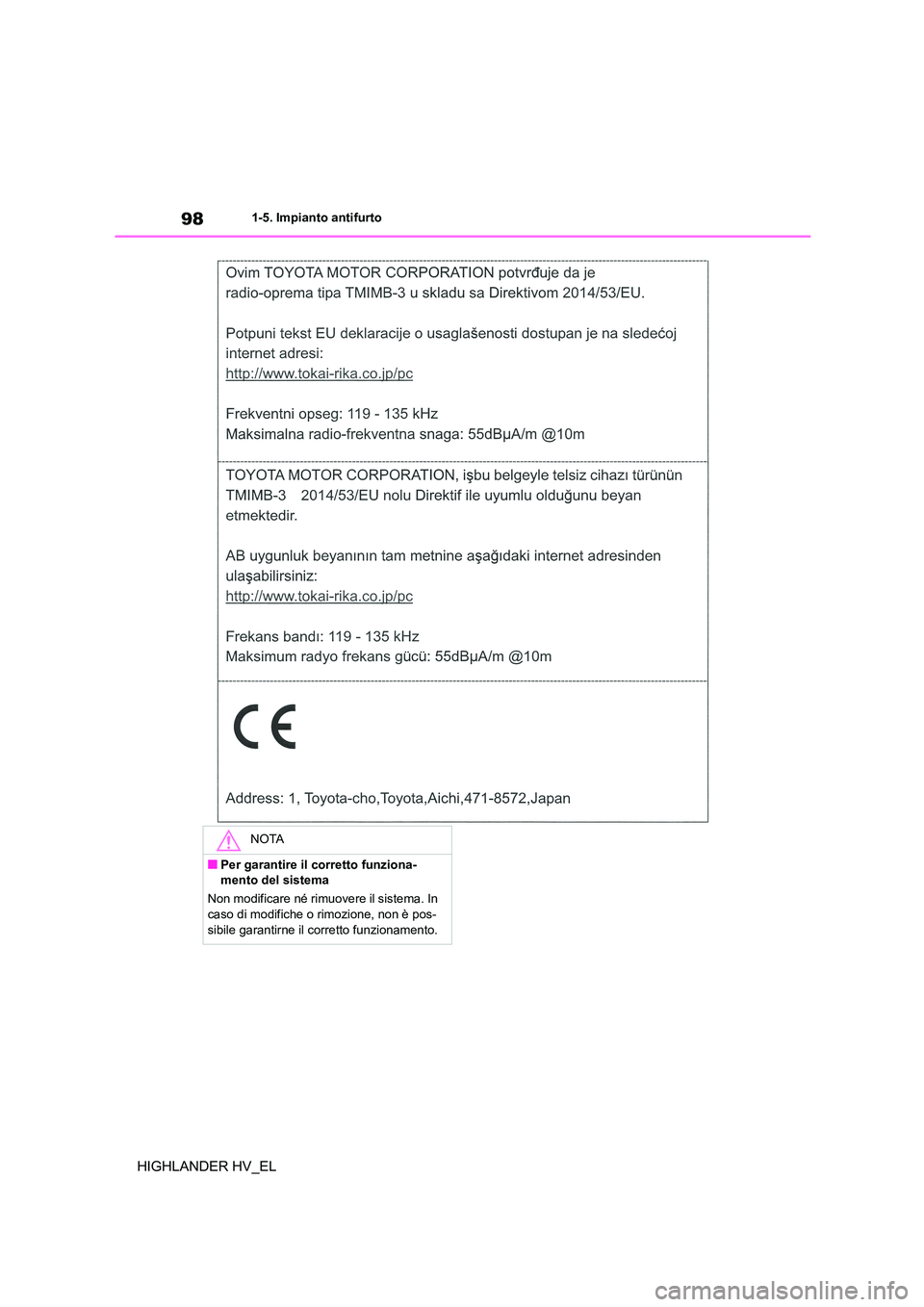

981-5. Impianto antifurto
HIGHLANDER HV_EL
NOTA
■Per garantire il corretto funziona- mento del sistema
Non modificare né rimuovere il sistema. In
caso di modifiche o rimozione, non è pos-
sibile garantirne il corretto funzionamento.

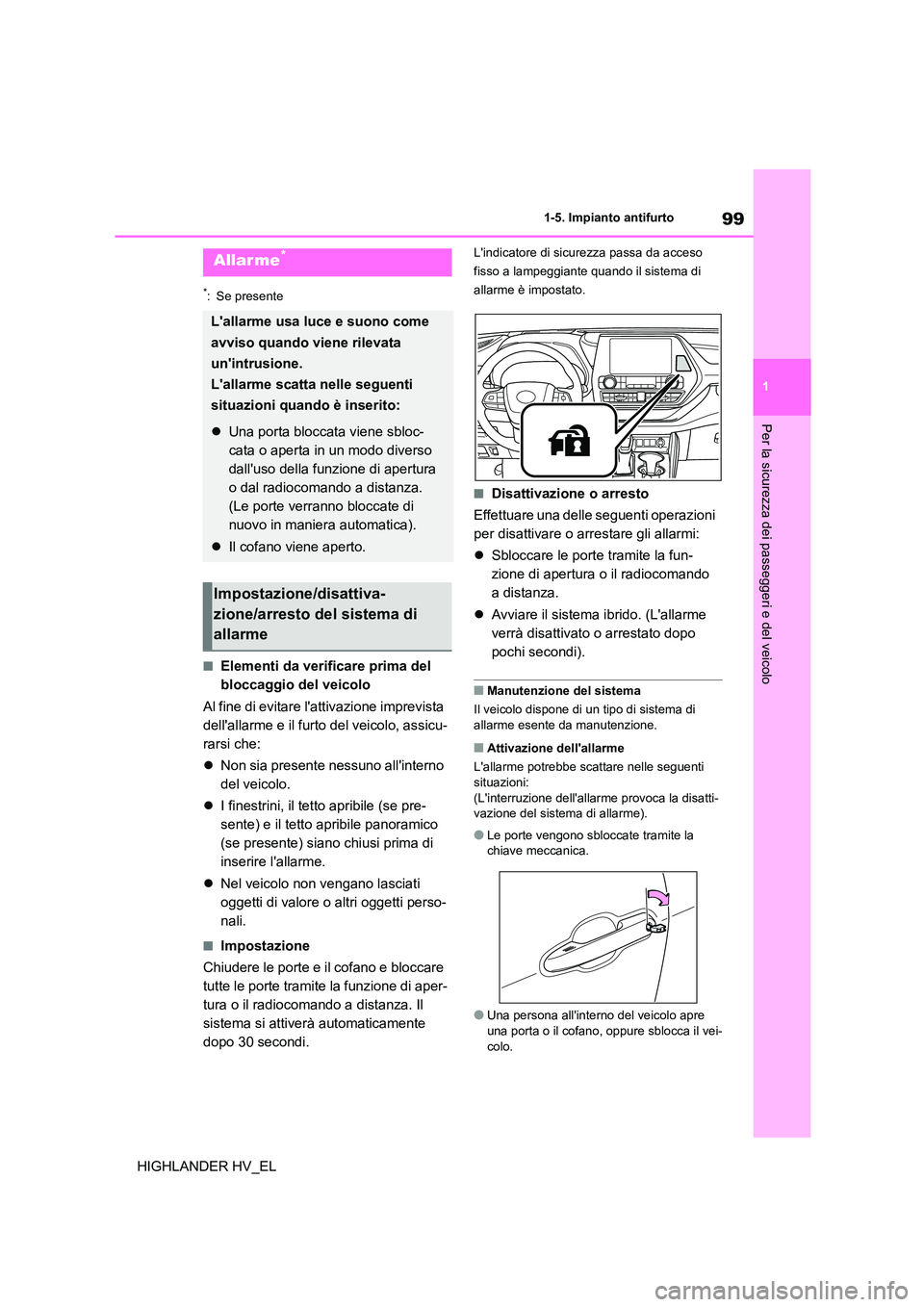

99
1
1-5. Impianto antifurto
Per la sicurezza dei passeggeri e del veicolo
HIGHLANDER HV_EL
*: Se presente
■Elementi da verificare prima del
bloccaggio del veicolo
Al fine di evitare l'attivazione imprevista
dell'allarme e il furto del veicolo, assicu-
rarsi che:
 Non sia presente nessuno all'interno
del veicolo.
 I finestrini, il tetto apribile (se pre-
sente) e il tetto apribile panoramico
(se presente) siano chiusi prima di
inserire l'allarme.
 Nel veicolo non vengano lasciati
oggetti di valore o altri oggetti perso-
nali.
■Impostazione
Chiudere le porte e il cofano e bloccare
tutte le porte tramite la funzione di aper-
tura o il radiocomando a distanza. Il
sistema si attiverà automaticamente
dopo 30 secondi.
L'indicatore di sicurezza passa da acceso
fisso a lampeggiante quando il sistema di
allarme è impostato.
■Disattivazione o arresto
Effettuare una delle seguenti operazioni
per disattivare o arrestare gli allarmi:
 Sbloccare le porte tramite la fun-
zione di apertura o il radiocomando
a distanza.
 Avviare il sistema ibrido. (L'allarme
verrà disattivato o arrestato dopo
pochi secondi).
■Manutenzione del sistema
Il veicolo dispone di un tipo di sistema di allarme esente da manutenzione.
■Attivazione dell'allarme
L'allarme potrebbe scattare nelle seguenti
situazioni:
(L'interruzione dell'allarme provoca la disatti- vazione del sistema di allarme).
●Le porte vengono sbloccate tramite la chiave meccanica.
●Una persona all'interno del veicolo apre una porta o il cofano, oppure sblocca il vei-
colo.
Allarme*
L'allarme usa luce e suono come
avviso quando viene rilevata
un'intrusione.
L'allarme scatta nelle seguenti
situazioni quando è inserito:
 Una porta bloccata viene sbloc-
cata o aperta in un modo diverso
dall'uso della funzione di apertura
o dal radiocomando a distanza.
(Le porte verranno bloccate di
nuovo in maniera automatica).
 Il cofano viene aperto.
Impostazione/disattiva-
zione/arresto del sistema di
allarme

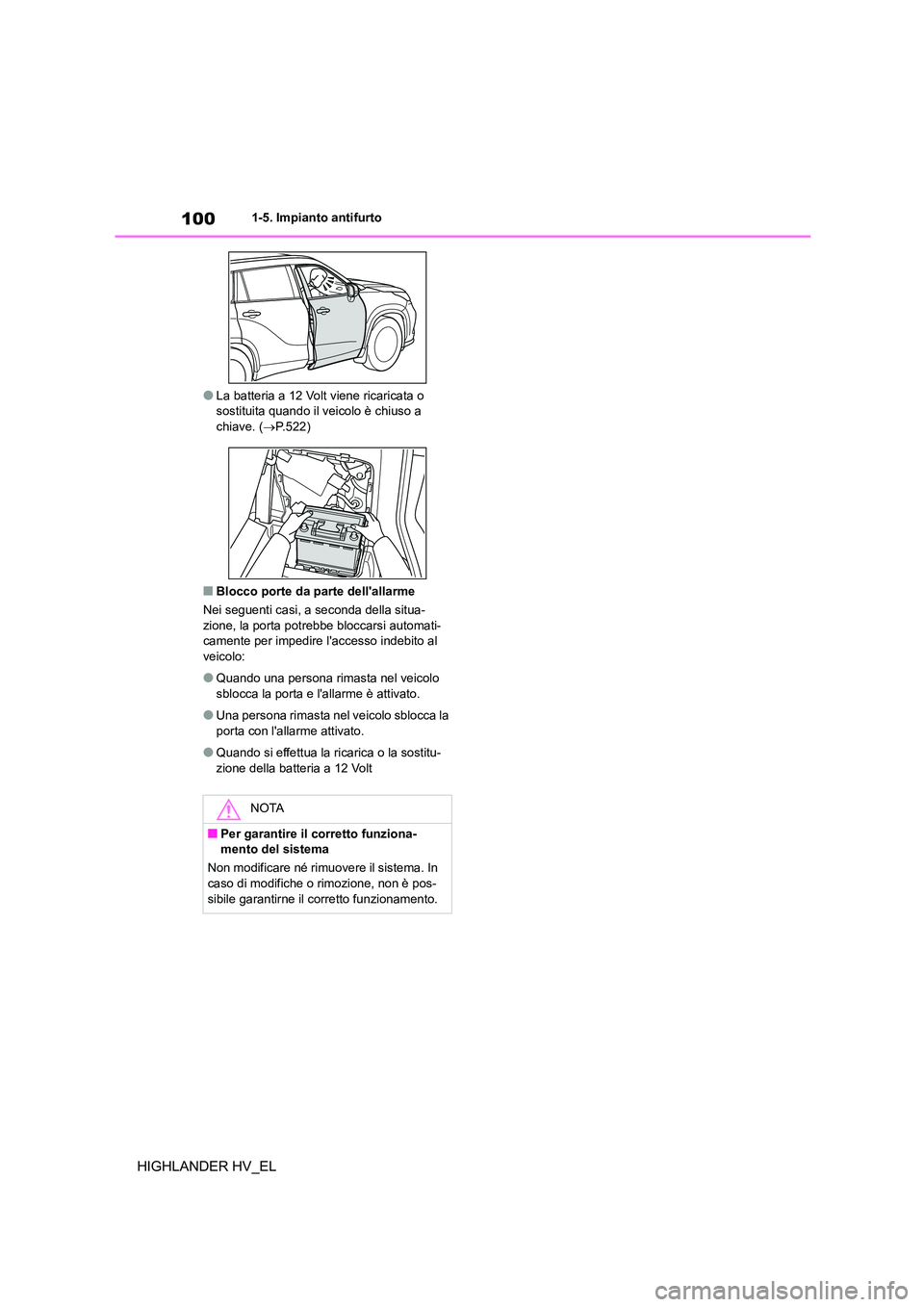

1001-5. Impianto antifurto
HIGHLANDER HV_EL
●La batteria a 12 Volt viene ricaricata o sostituita quando il veicolo è chiuso a
chiave. ( P.522)
■Blocco porte da parte dell'allarme
Nei seguenti casi, a seconda della situa- zione, la porta potrebbe bloccarsi automati-
camente per impedire l'accesso indebito al
veicolo:
●Quando una persona rimasta nel veicolo
sblocca la porta e l'allarme è attivato.
●Una persona rimasta nel veicolo sblocca la
porta con l'allarme attivato.
●Quando si effettua la ricarica o la sostitu-
zione della batteria a 12 Volt
NOTA
■Per garantire il corretto funziona- mento del sistema
Non modificare né rimuovere il sistema. In
caso di modifiche o rimozione, non è pos-
sibile garantirne il corretto funzionamento.

2

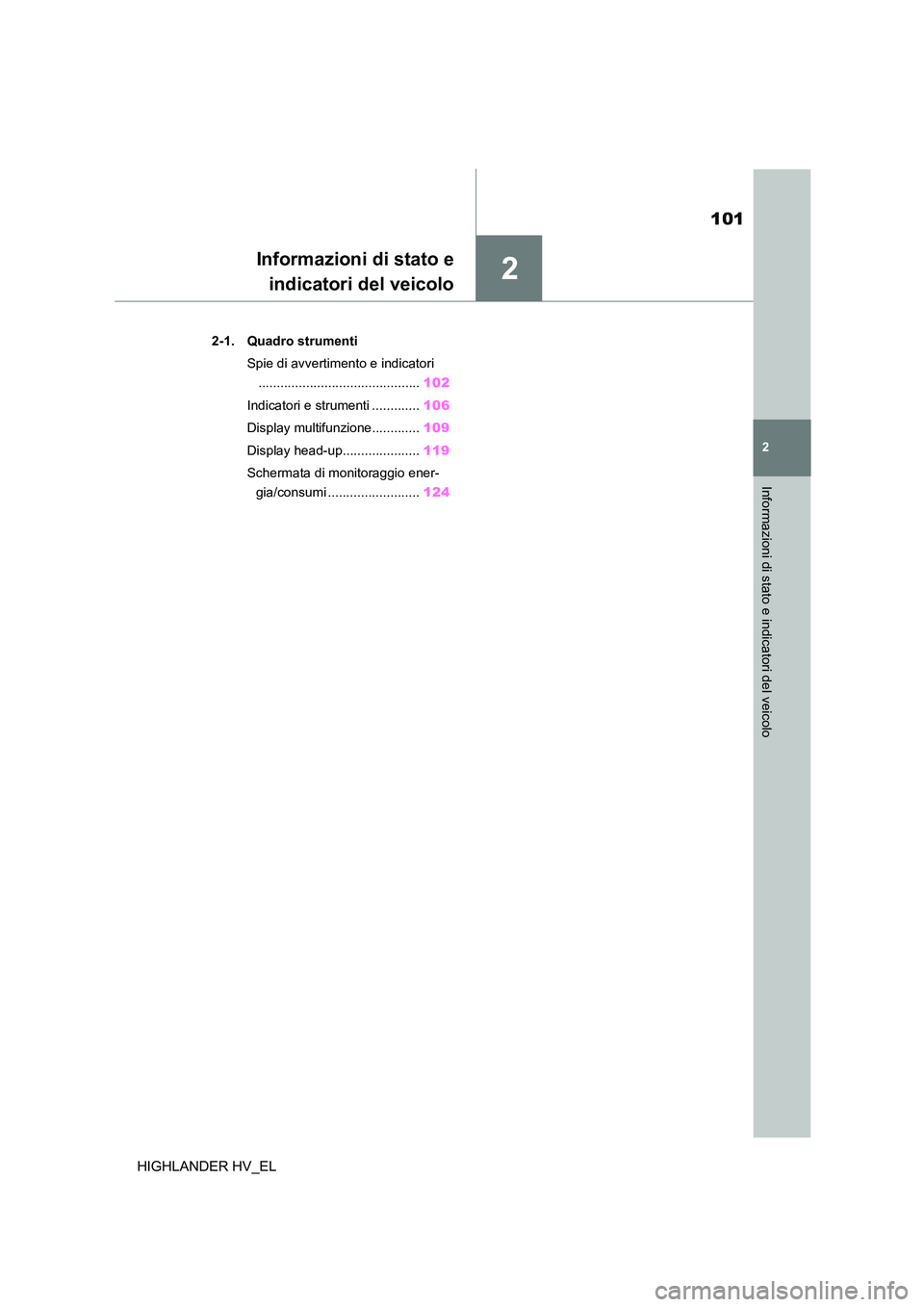

101
2
Informazioni di stato e indicatori del veicolo
HIGHLANDER HV_EL
Informazioni di stato e
indicatori del veicolo
.2-1. Quadro strumenti
Spie di avvertimento e indicatori
............................................ 102
Indicatori e strumenti ............. 106
Display multifunzione............. 109
Display head-up..................... 119
Schermata di monitoraggio ener-
gia/consumi ......................... 124

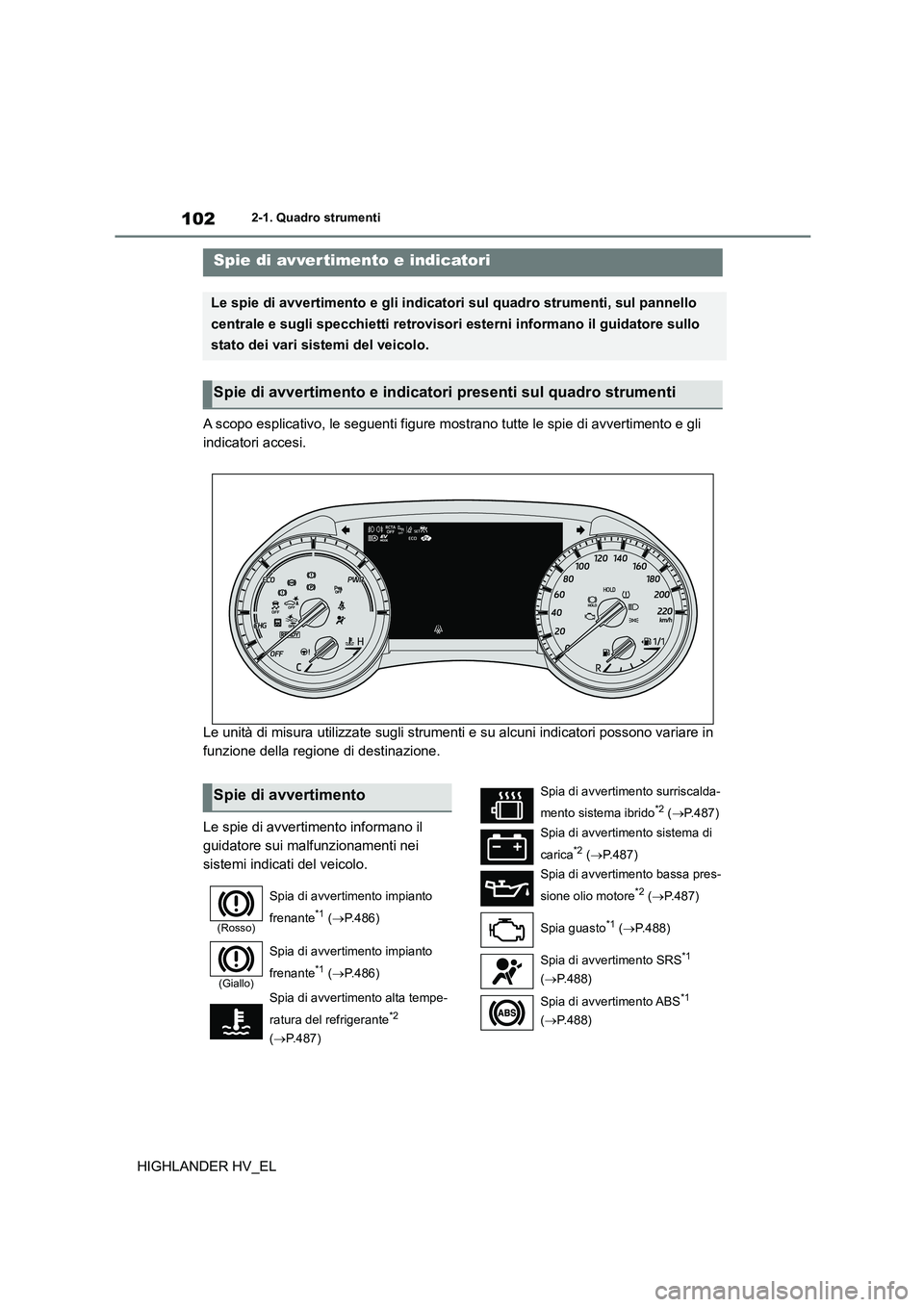

1022-1. Quadro strumenti
HIGHLANDER HV_EL
2-1.Quadro strumenti
A scopo esplicativo, le seguenti figure mostrano tutte le spie di avvertimento e gli
indicatori accesi.
Le unità di misura utilizzate sugli strumenti e su alcuni indicatori possono variare in
funzione della regione di destinazione.
Le spie di avvertimento informano il
guidatore sui malfunzionamenti nei
sistemi indicati del veicolo.
Spie di avver timento e indicatori
Le spie di avvertimento e gli indicatori sul quadro strumenti, sul pannello
centrale e sugli specchietti retrovisori esterni informano il guidatore sullo
stato dei vari sistemi del veicolo.
Spie di avvertimento e indicatori presenti sul quadro strumenti
Spie di avvertimento
(Rosso)
Spia di avvertimento impianto
frenante*1 ( P.486)
(Giallo)
Spia di avvertimento impianto
frenante*1 ( P.486)
Spia di avvertimento alta tempe-
ratura del refrigerante*2
( P.487)
Spia di avvertimento surriscalda-
mento sistema ibrido*2 ( P.487)
Spia di avvertimento sistema di
carica*2 ( P.487)
Spia di avvertimento bassa pres-
sione olio motore*2 ( P.487)
Spia guasto*1 ( P.488)
Spia di avvertimento SRS*1
( P.488)
Spia di avvertimento ABS*1
( P.488)

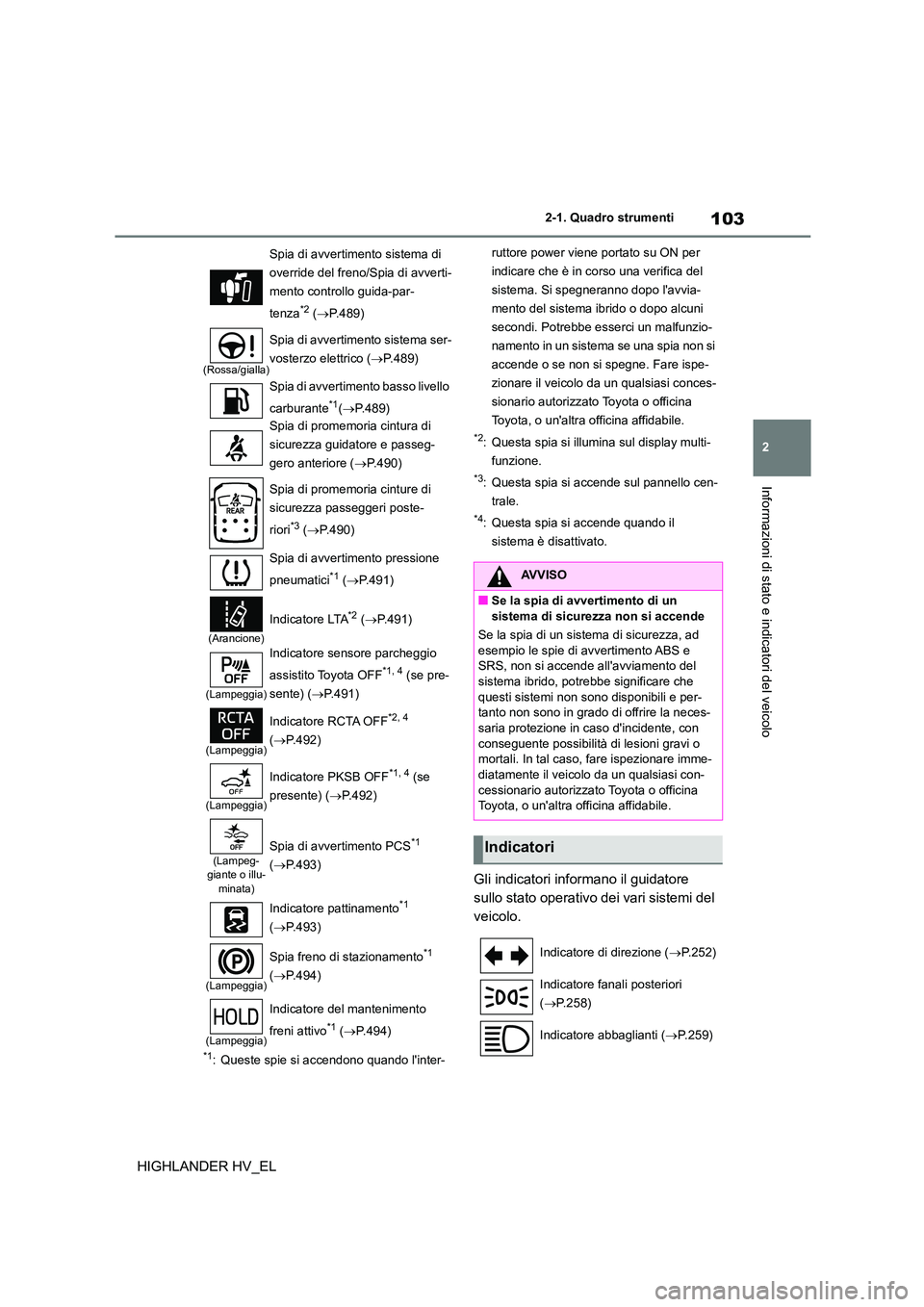

103
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
HIGHLANDER HV_EL
*1: Queste spie si accendono quando l'inter-
ruttore power viene portato su ON per
indicare che è in corso una verifica del
sistema. Si spegneranno dopo l'avvia-
mento del sistema ibrido o dopo alcuni
secondi. Potrebbe esserci un malfunzio-
namento in un sistema se una spia non si
accende o se non si spegne. Fare ispe-
zionare il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile.
*2: Questa spia si illumina sul display multi-
funzione.
*3: Questa spia si accende sul pannello cen-
trale.
*4: Questa spia si accende quando il
sistema è disattivato.
Gli indicatori informano il guidatore
sullo stato operativo dei vari sistemi del
veicolo.
Spia di avvertimento sistema di
override del freno/Spia di avverti-
mento controllo guida-par-
tenza*2 ( P.489)
(Rossa/gialla)
Spia di avvertimento sistema ser-
vosterzo elettrico ( P.489)
Spia di avvertimento basso livello
carburante*1( P.489)
Spia di promemoria cintura di
sicurezza guidatore e passeg-
gero anteriore ( P.490)
Spia di promemoria cinture di
sicurezza passeggeri poste-
riori*3 ( P.490)
Spia di avvertimento pressione
pneumatici*1 ( P.491)
(Arancione)
Indicatore LTA*2 (P.491)
(Lampeggia)
Indicatore sensore parcheggio
assistito Toyota OFF*1, 4 (se pre-
sente) ( P.491)
(Lampeggia)
Indicatore RCTA OFF*2, 4
( P.492)
(Lampeggia)
Indicatore PKSB OFF*1, 4 (se
presente) ( P.492)
(Lampeg- giante o illu-minata)
Spia di avvertimento PCS*1
( P.493)
Indicatore pattinamento*1
( P.493)
(Lampeggia)
Spia freno di stazionamento*1
( P.494)
(Lampeggia)
Indicatore del mantenimento
freni attivo*1 ( P.494)
AVVISO
■Se la spia di avvertimento di un
sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, ad esempio le spie di avvertimento ABS e
SRS, non si accende all'avviamento del
sistema ibrido, potrebbe significare che
questi sistemi non s ono disponibili e per- tanto non sono in grado di offrire la neces-
saria protezione in caso d'incidente, con
conseguente possibilità di lesioni gravi o mortali. In tal caso, fare ispezionare imme-
diatamente il veicol o da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
Indicatori
Indicatore di direzione ( P.252)
Indicatore fanali posteriori
( P.258)
Indicatore abbaglianti ( P.259)

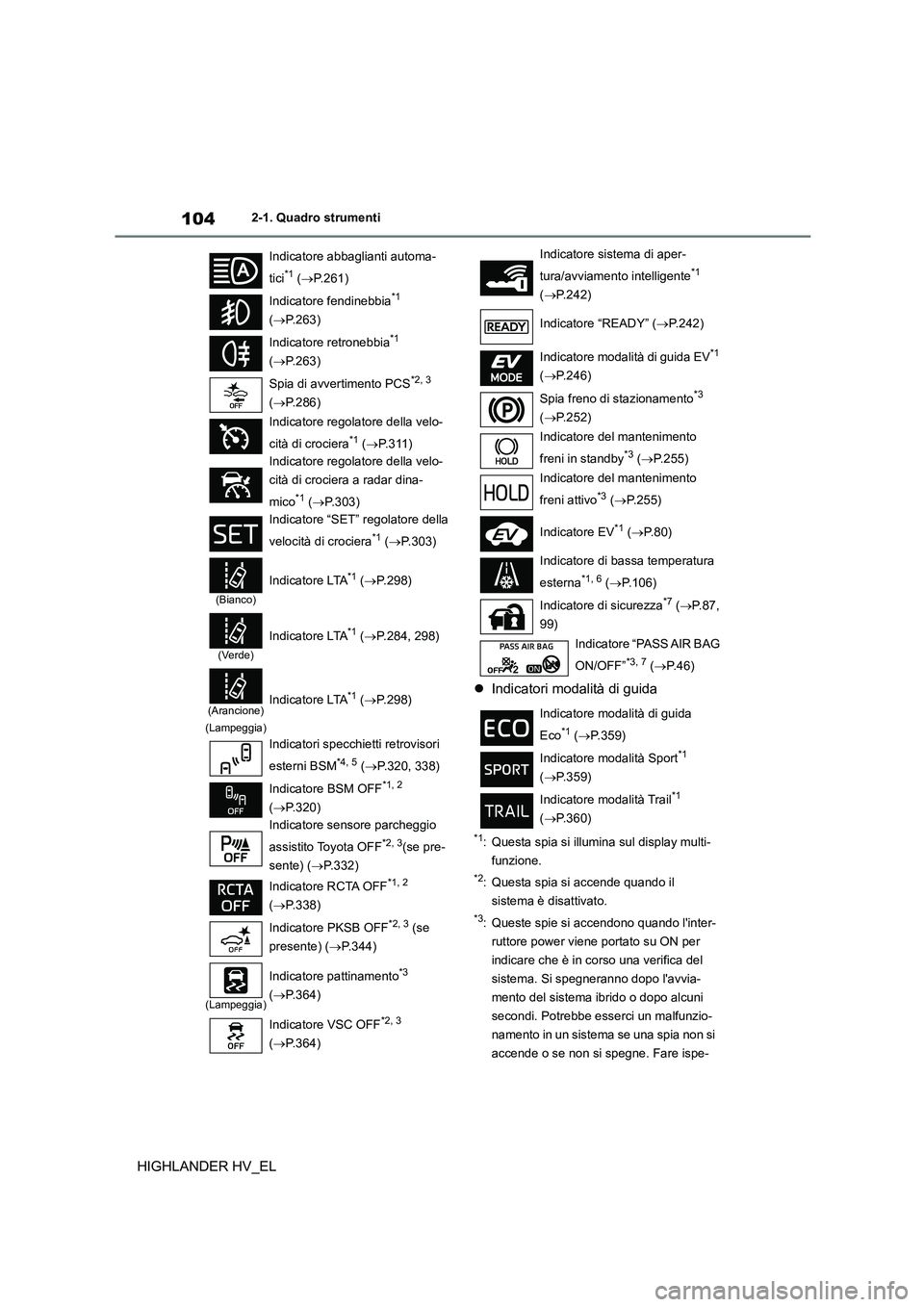

1042-1. Quadro strumenti
HIGHLANDER HV_EL
 Indicatori modalità di guida
*1: Questa spia si illumina sul display multi-
funzione.
*2: Questa spia si accende quando il
sistema è disattivato.
*3: Queste spie si accendono quando l'inter-
ruttore power viene portato su ON per
indicare che è in corso una verifica del
sistema. Si spegneranno dopo l'avvia-
mento del sistema ibrido o dopo alcuni
secondi. Potrebbe esserci un malfunzio-
namento in un sistema se una spia non si
accende o se non si spegne. Fare ispe-
Indicatore abbaglianti automa-
tici*1 ( P.261)
Indicatore fendinebbia*1
( P.263)
Indicatore retronebbia*1
( P.263)
Spia di avvertimento PCS*2, 3
( P.286)
Indicatore regolatore della velo-
cità di crociera*1 ( P. 3 1 1 )
Indicatore regolatore della velo-
cità di crociera a radar dina-
mico*1 ( P.303)
Indicatore “SET” regolatore della
velocità di crociera*1 ( P.303)
(Bianco)
Indicatore LTA*1 (P.298)
(Verde)
Indicatore LTA*1 (P.284, 298)
(Arancione)
(Lampeggia)
Indicatore LTA*1 ( P.298)
Indicatori specchietti retrovisori
esterni BSM*4, 5 ( P.320, 338)
Indicatore BSM OFF*1, 2
( P.320)
Indicatore sensore parcheggio
assistito Toyota OFF*2, 3(se pre-
sente) ( P.332)
Indicatore RCTA OFF*1, 2
( P.338)
Indicatore PKSB OFF*2, 3 (se
presente) ( P.344)
(Lampeggia)
Indicatore pattinamento*3
( P.364)
Indicatore VSC OFF*2, 3
( P.364)
Indicatore sistema di aper-
tura/avviamento intelligente*1
( P.242)
Indicatore “READY” ( P.242)
Indicatore modalità di guida EV*1
( P.246)
Spia freno di stazionamento*3
( P.252)
Indicatore del mantenimento
freni in standby*3 ( P.255)
Indicatore del mantenimento
freni attivo*3 ( P.255)
Indicatore EV*1 ( P.80)
Indicatore di bassa temperatura
esterna*1, 6 ( P.106)
Indicatore di sicurezza*7 ( P.87,
99)
Indicatore “PASS AIR BAG
ON/OFF”*3, 7 ( P. 4 6 )
Indicatore modalità di guida
Eco*1 ( P.359)
Indicatore modalità Sport*1
( P.359)
Indicatore modalità Trail*1
( P.360)
