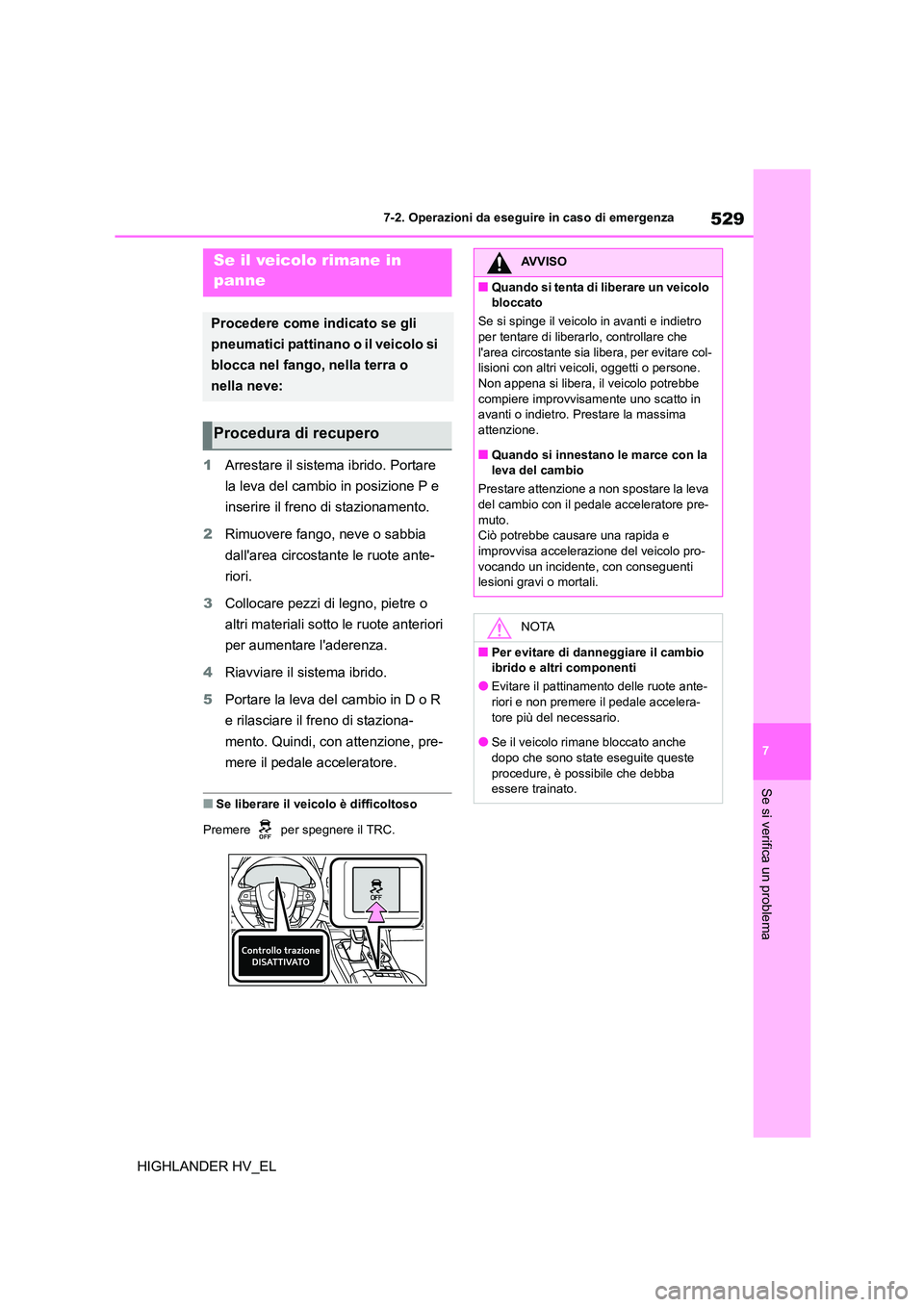

7-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
HIGHLANDER HV_EL
1 Arrestare il sistema ibrido. Portare
la leva del cambio in posizione P e
inserire il freno di stazionamento.
2 Rimuovere fango, neve o sabbia
dall'area circostante le ruote ante-
riori.
3 Collocare pezzi di legno, pietre o
altri materiali sotto le ruote anteriori
per aumentare l'aderenza.
4 Riavviare il sistema ibrido.
5 Portare la leva del cambio in D o R
e rilasciare il freno di staziona-
mento. Quindi, con attenzione, pre-
mere il pedale acceleratore.
■Se liberare il veicolo è difficoltoso
Premere per spegnere il TRC.
Se il veicolo rimane in
panne
Procedere come indicato se gli
pneumatici pattinano o il veicolo si
blocca nel fango, nella terra o
nella neve:
Procedura di recupero
AVVISO
■Quando si tenta di liberare un veicolo
bloccato
Se si spinge il veicolo in avanti e indietro
per tentare di liberarlo, controllare che l'area circostante sia libera, per evitare col-
lisioni con altri veicoli, oggetti o persone.
Non appena si libera, il veicolo potrebbe compiere improvvisamente uno scatto in
avanti o indietro. Prestare la massima
attenzione.
■Quando si innestano le marce con la
leva del cambio
Prestare attenzione a non spostare la leva
del cambio con il pedale acceleratore pre- muto.
Ciò potrebbe causare una rapida e
improvvisa accelerazione del veicolo pro- vocando un incidente, con conseguenti
lesioni gravi o mortali.
NOTA
■Per evitare di danneggiare il cambio
ibrido e altri componenti
●Evitare il pattinamento delle ruote ante- riori e non premere il pedale accelera-
tore più del necessario.
●Se il veicolo rimane bloccato anche dopo che sono state eseguite queste
procedure, è possibile che debba
essere trainato.

5307-2. Operazioni da eseguire in caso di emergenza
HIGHLANDER HV_EL

8
531
8

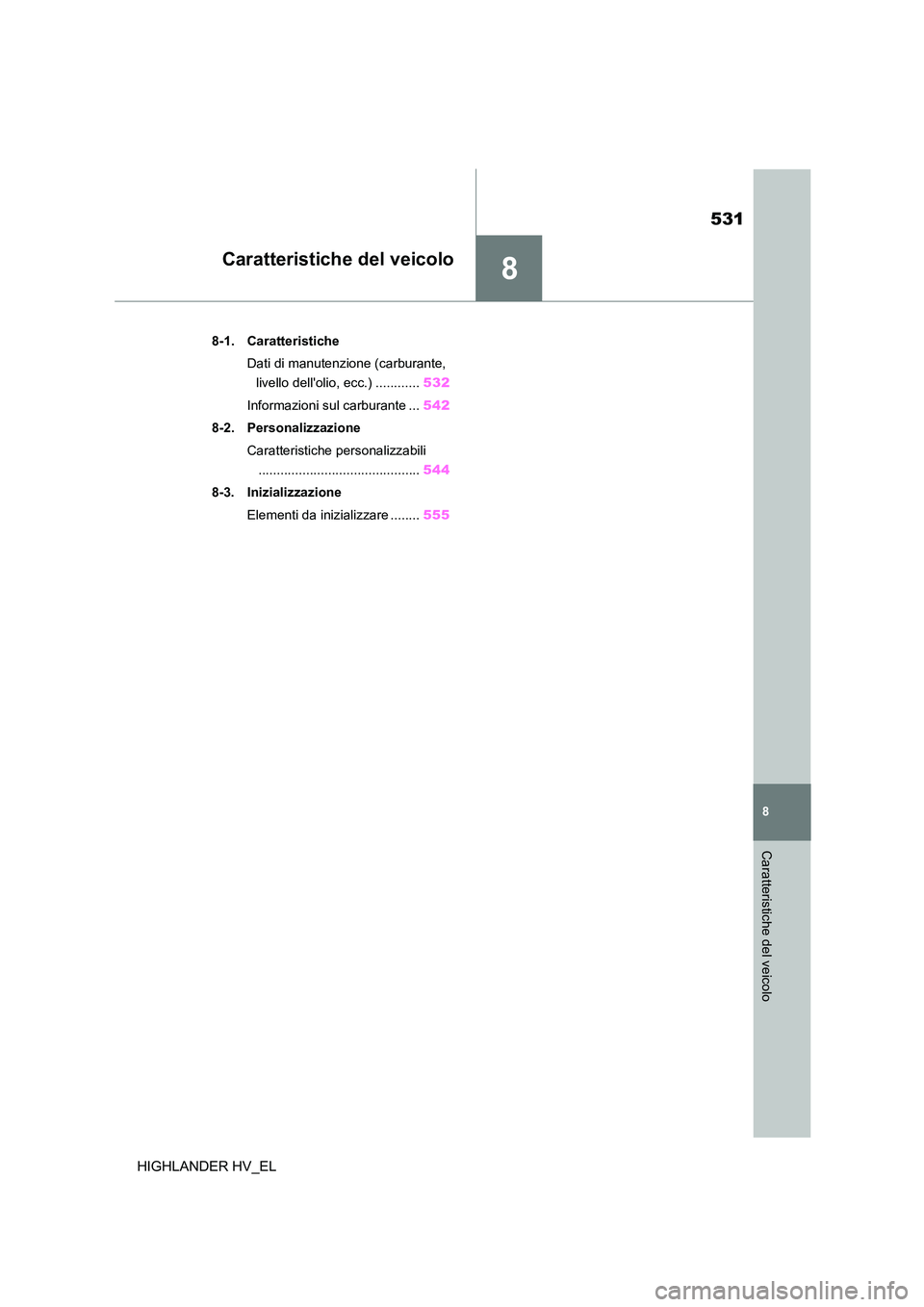

Caratteristiche del veicolo
HIGHLANDER HV_EL
Caratteristiche del veicolo
.8-1. Caratteristiche
Dati di manutenzione (carburante,
livello dell'olio, ecc.) ............ 532
Informazioni sul carburante ... 542
8-2. Personalizzazione
Caratteristiche personalizzabili
............................................ 544
8-3. Inizializzazione
Elementi da inizializzare ........ 555

5328-1. Caratteristiche
HIGHLANDER HV_EL
8-1.Caratteristiche
*1: Veicolo a vuoto
*2: Per i modelli AXUH78L-ARXMHW, AXUH78R-ARXMHW*4
*3: Per i modelli AXUH78L-ARXGHW, AXUH78R-ARX ＧHW*4
*4: Il codice modello è indicato sull 'etichetta di certificazione. (P.532)
■Numero di identificazione del vei-
colo
Il numero di identificazione del veicolo
(VIN) o numero di telaio è l'identificativo
ufficiale di ogni veicolo. Questo è il
numero di identificazione primario del
veicolo Toyota. Viene utilizzato per la
registrazione della proprietà del vei-
colo.
Lato superiore sinistro della plancia
Il numero di identifi cazione del veicolo è
stampigliato.
Sotto il sedile anteriore destro
Questo numero è stampigliato anche sotto il
sedile anteriore destro.

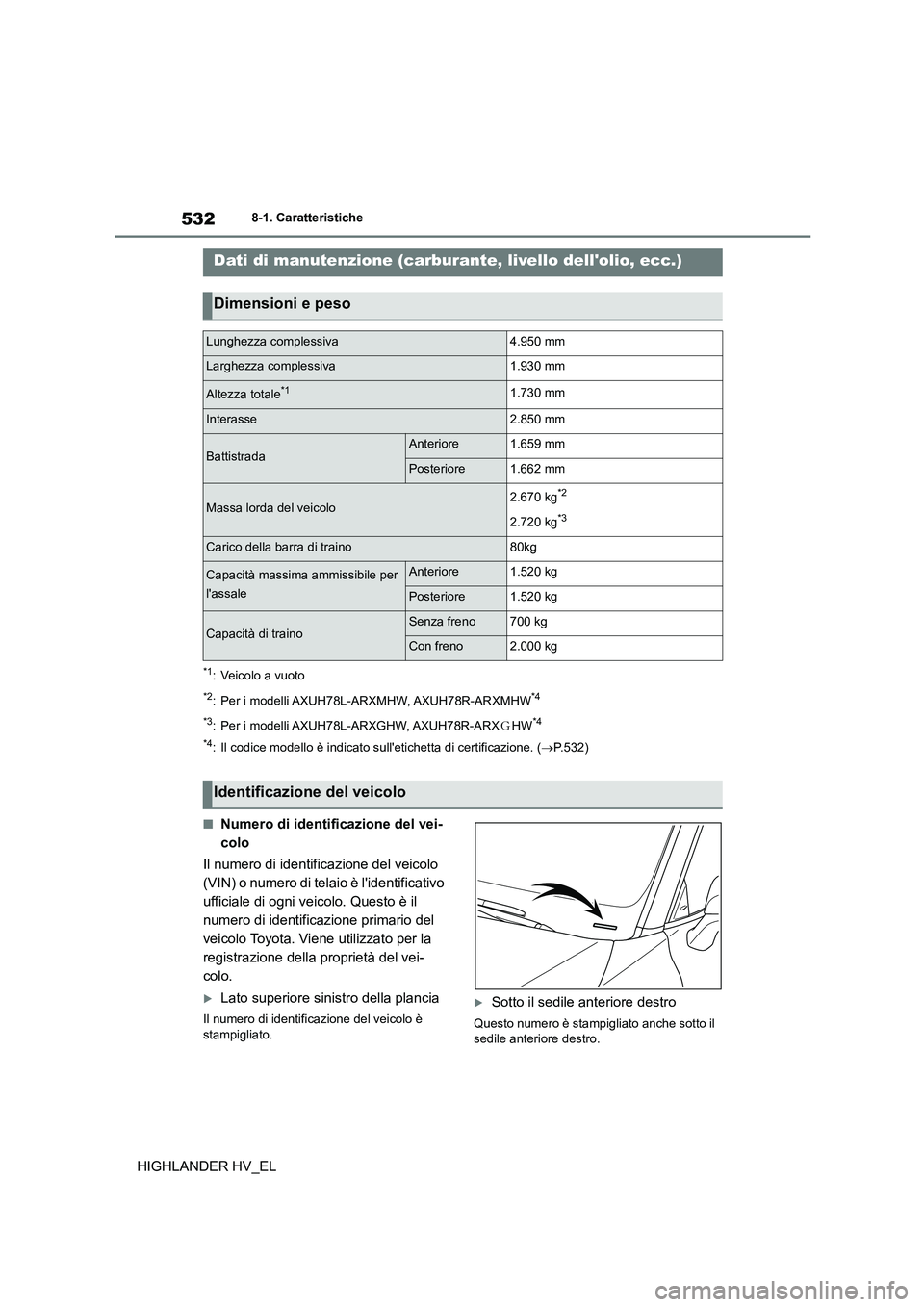

Dati di manutenzione (carburant e, livello dell'olio, ecc.)
Dimensioni e peso
Lunghezza complessiva4.950 mm
Larghezza complessiva1.930 mm
Altezza totale*11.730 mm
Interasse2.850 mm
BattistradaAnteriore1.659 mm
Posteriore1.662 mm
Massa lorda del veicolo2.670 kg*2
2.720 kg*3
Carico della barra di traino80kg
Capacità massima ammissibile per
l'assale
Anteriore1.520 kg
Posteriore1.520 kg
Capacità di trainoSenza freno700 kg
Con freno2.000 kg
Identificazione del veicolo

533
8
8-1. Caratteristiche
Caratteristiche del veicolo
HIGHLANDER HV_EL

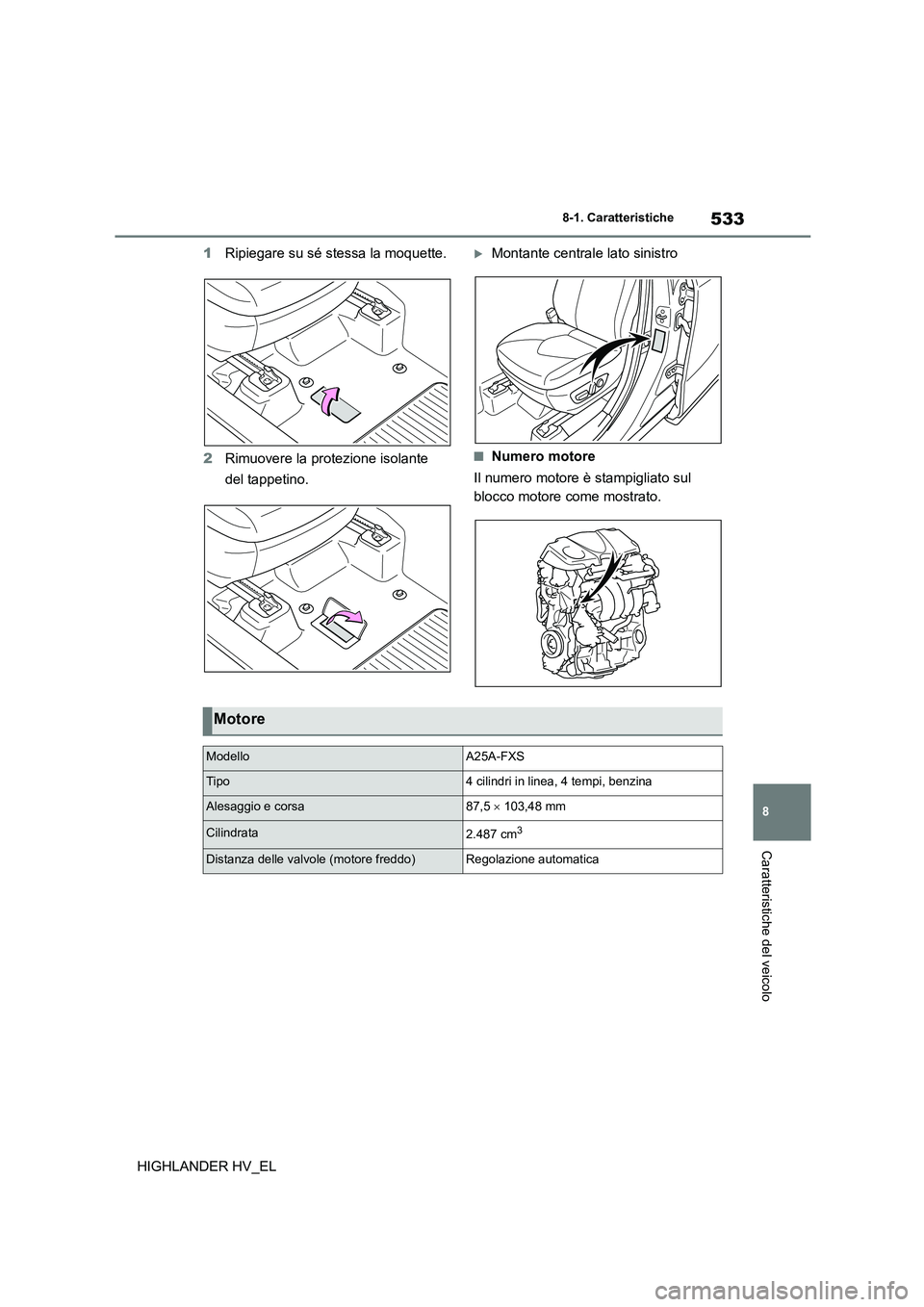

1 Ripiegare su sé stessa la moquette.
2 Rimuovere la protezione isolante
del tappetino.
Montante centrale lato sinistro
■Numero motore
Il numero motore è stampigliato sul
blocco motore come mostrato.
Motore
ModelloA25A-FXS
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa87,5  103,48 mm
Cilindrata2.487 cm3
Distanza delle valvole (motore freddo)Regolazione automatica

5348-1. Caratteristiche
HIGHLANDER HV_EL
Anteriore
Posteriore

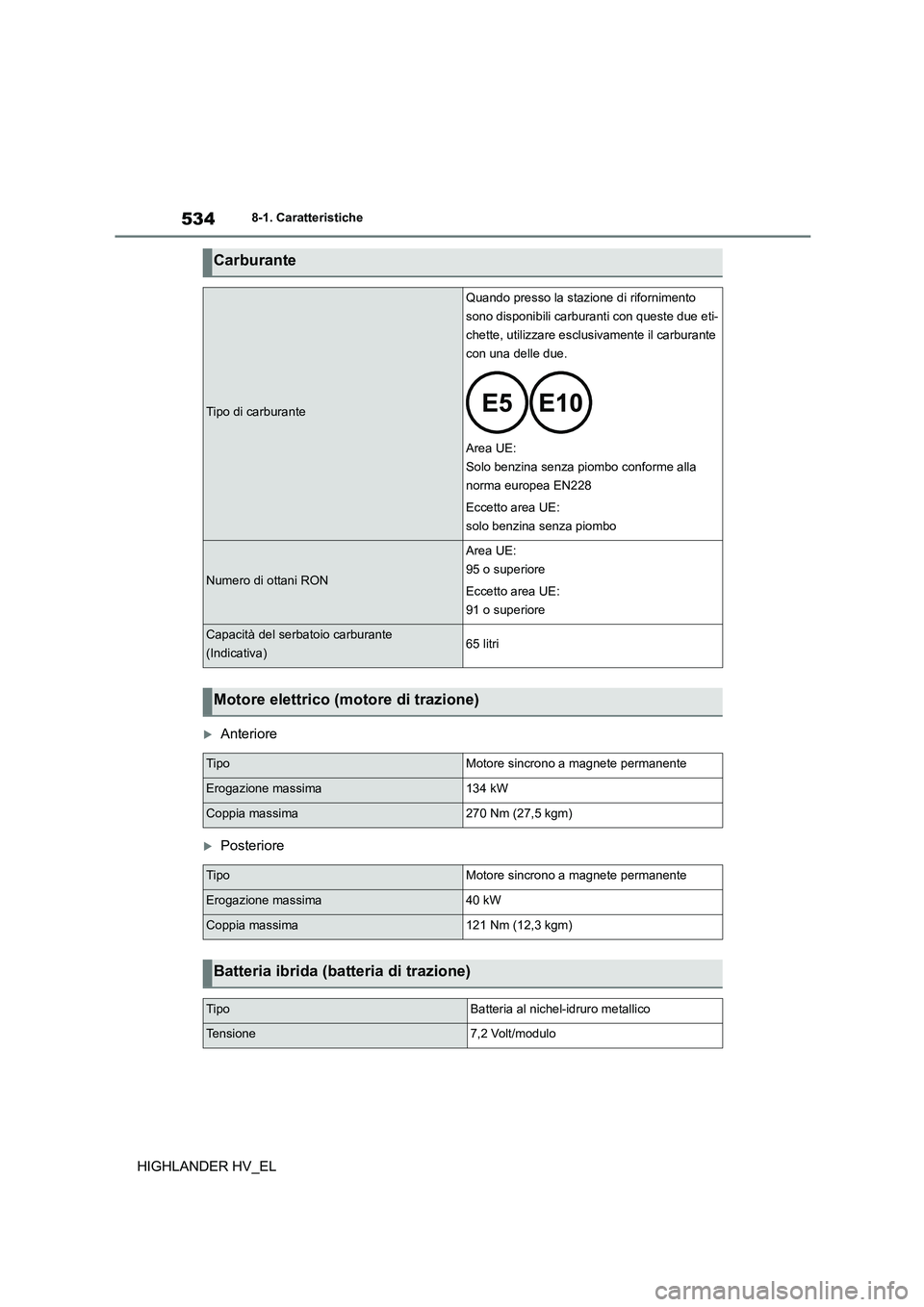

Carburante
Tipo di carburante
Quando presso la stazione di rifornimento
sono disponibili carburanti con queste due eti-
chette, utilizzare esclusivamente il carburante
con una delle due.
Area UE:
Solo benzina senza piombo conforme alla
norma europea EN228
Eccetto area UE:
solo benzina senza piombo
Numero di ottani RON
Area UE:
95 o superiore
Eccetto area UE:
91 o superiore
Capacità del serbatoio carburante
(Indicativa)65 litri
Motore elettrico (motore di trazione)
TipoMotore sincrono a magnete permanente
Erogazione massima134 kW
Coppia massima270 Nm (27,5 kgm)
TipoMotore sincrono a magnete permanente
Erogazione massima40 kW
Coppia massima121 Nm (12,3 kgm)
Batteria ibrida (batteria di trazione)
TipoBatteria al nichel-idruro metallico
Tensione7,2 Volt/modulo

535
8
8-1. Caratteristiche
Caratteristiche del veicolo
HIGHLANDER HV_EL

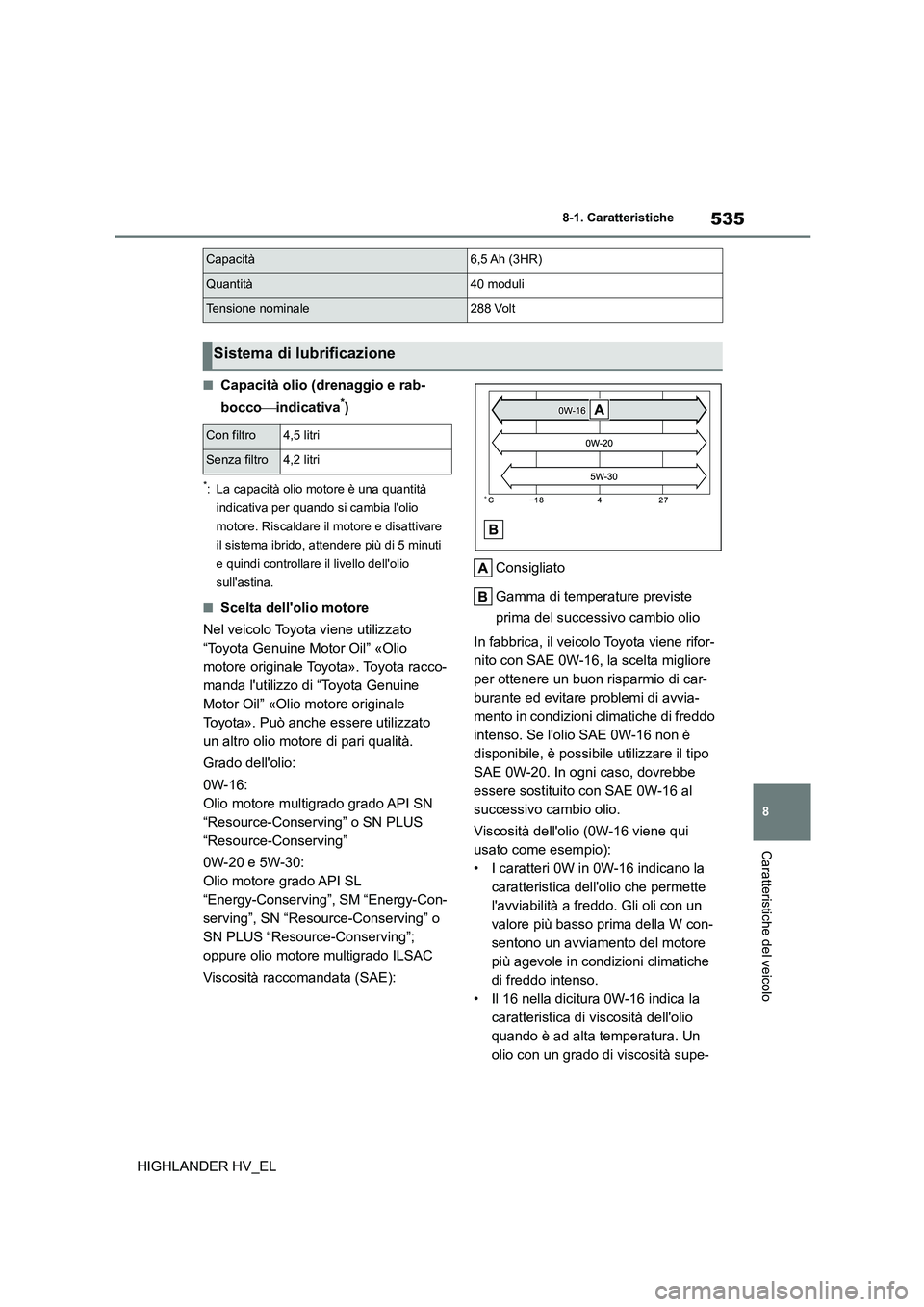

■Capacità olio (drenaggio e rab-
bocco indicativa*)
*: La capacità olio motore è una quantità
indicativa per quando si cambia l'olio
motore. Riscaldare il motore e disattivare
il sistema ibrido, attendere più di 5 minuti
e quindi controllare il livello dell'olio
sull'astina.
■Scelta dell'olio motore
Nel veicolo Toyota viene utilizzato
“Toyota Genuine Motor Oil” «Olio
motore originale Toyota». Toyota racco-
manda l'utilizzo di “Toyota Genuine
Motor Oil” «Olio motore originale
Toyota». Può anche essere utilizzato
un altro olio motore di pari qualità.
Grado dell'olio:
0W-16:
Olio motore multigrado grado API SN
“Resource-Conserving” o SN PLUS
“Resource-Conserving”
0W-20 e 5W-30:
Olio motore grado API SL
“Energy-Conserving”, SM “Energy-Con-
serving”, SN “Resource-Conserving” o
SN PLUS “Resource-Conserving”;
oppure olio motore multigrado ILSAC
Viscosità raccomandata (SAE):
Consigliato
Gamma di temperature previste
prima del successi vo cambio olio
In fabbrica, il veicolo Toyota viene rifor-
nito con SAE 0W-16, la scelta migliore
per ottenere un buon risparmio di car-
burante ed evitare problemi di avvia-
mento in condizioni climatiche di freddo
intenso. Se l'olio SAE 0W-16 non è
disponibile, è possibile utilizzare il tipo
SAE 0W-20. In ogni caso, dovrebbe
essere sostituito con SAE 0W-16 al
successivo cambio olio.
Viscosità dell'olio (0W-16 viene qui
usato come esempio):
• I caratteri 0W in 0W-16 indicano la
caratteristica dell'olio che permette
l'avviabilità a freddo. Gli oli con un
valore più basso prima della W con-
sentono un avviamento del motore
più agevole in condizioni climatiche
di freddo intenso.
• Il 16 nella dicitura 0W-16 indica la
caratteristica di viscosità dell'olio
quando è ad alta temperatura. Un
olio con un grado di viscosità supe-
Capacità6,5 Ah (3HR)
Quantità40 moduli
Tensione nominale288 Volt
Sistema di lubrificazione
Con filtro4,5 litri
Senza filtro4,2 litri

5368-1. Caratteristiche
HIGHLANDER HV_EL
riore (con un valore maggiore)
potrebbe essere più adatto se il vei-
colo funziona a velocità elevate o in
condizioni di carico gravose.

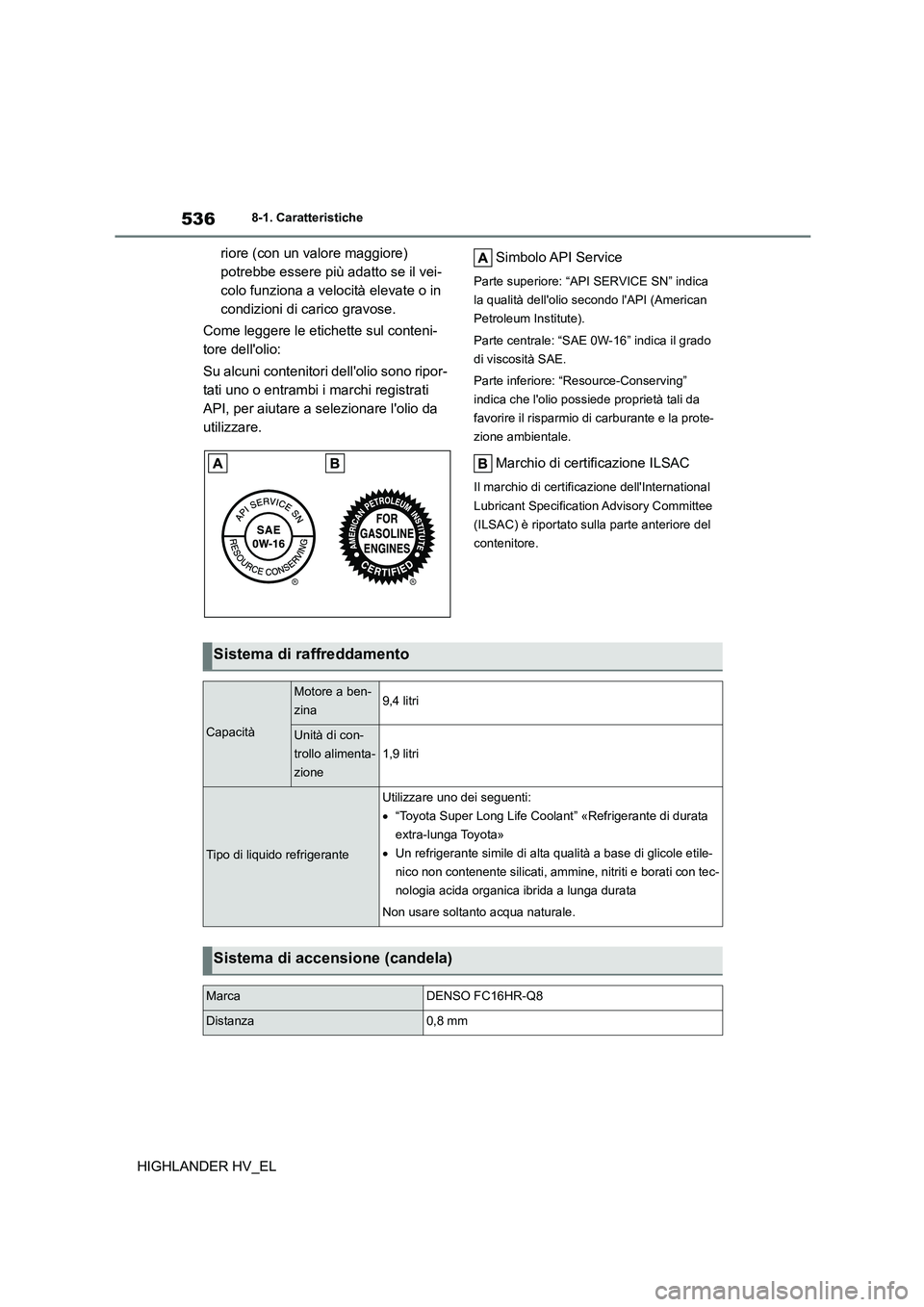

Come leggere le etichette sul conteni-
tore dell'olio:
Su alcuni contenitori dell'olio sono ripor-
tati uno o entrambi i marchi registrati
API, per aiutare a selezionare l'olio da
utilizzare.
Simbolo API Service
Parte superiore: “API SERVICE SN” indica
la qualità dell'olio secondo l'API (American
Petroleum Institute).
Parte centrale: “SAE 0W-16” indica il grado
di viscosità SAE.
Parte inferiore: “Resource-Conserving”
indica che l'olio possiede proprietà tali da
favorire il risparmio di carburante e la prote-
zione ambientale.
Marchio di certificazione ILSAC
Il marchio di certific azione dell'International
Lubricant Specification Advisory Committee
(ILSAC) è riportato sulla parte anteriore del
contenitore.
Sistema di raffreddamento
Capacità
Motore a ben-
zina9,4 litri
Unità di con-
trollo alimenta-
zione
1,9 litri
Tipo di liquido refrigerante
Utilizzare uno dei seguenti:
 “Toyota Super Long Life Coolant” «Refrigerante di durata
extra-lunga Toyota»
 Un refrigerante simile di alta qualità a base di glicole etile-
nico non contenente silicati, ammine, nitriti e borati con tec-
nologia acida organica ibrida a lunga durata
Non usare soltanto acqua naturale.
Sistema di accensione (candela)
MarcaDENSO FC16HR-Q8
Distanza0,8 mm
