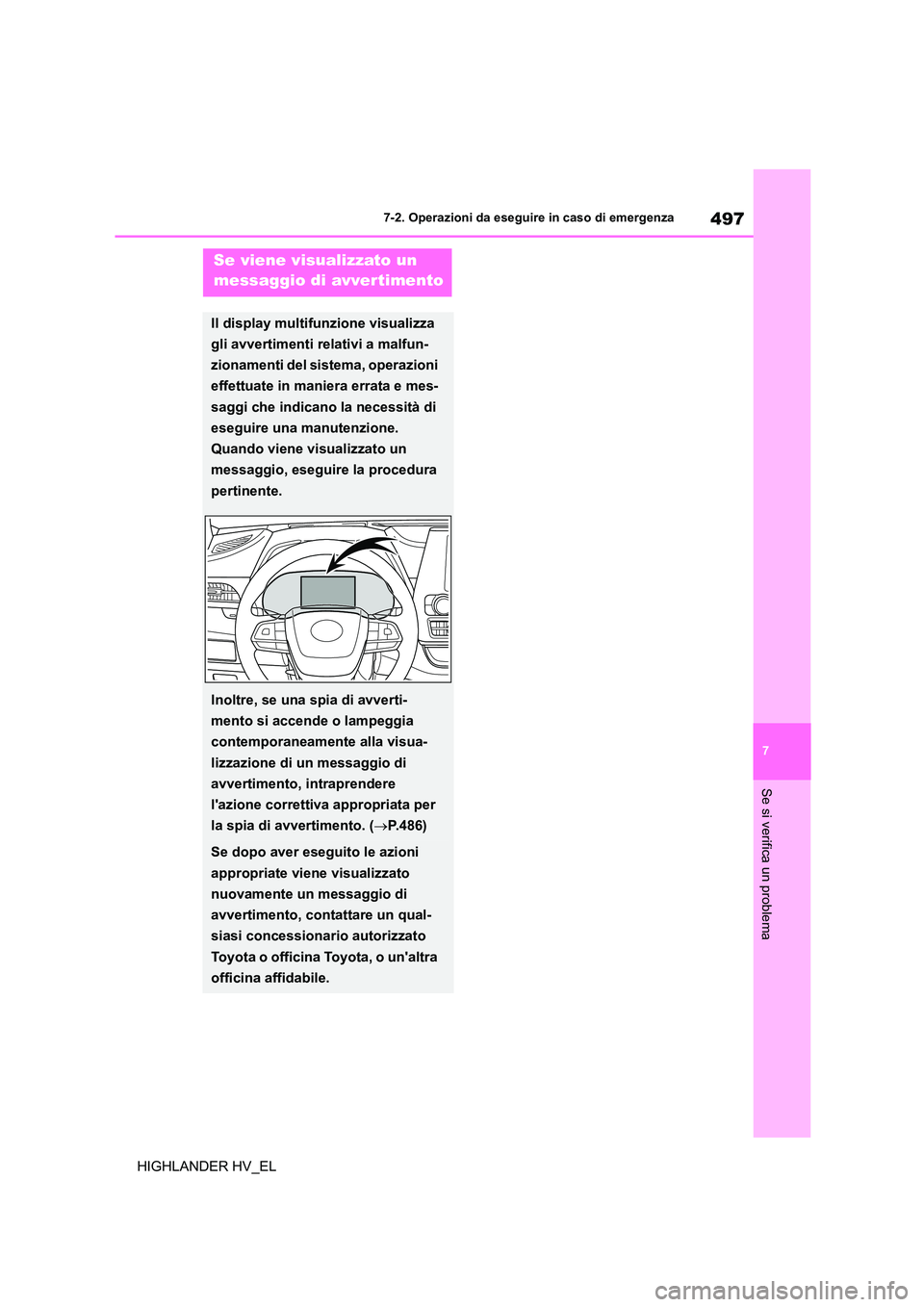

2020 TOYOTA HIGHLANDER Manuale duso (in Italian)

497
7
7-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
HIGHLANDER HV_EL
Se viene visualizzato un
messaggio di avvertimento
Il display multifunzione visualizza
gli avvertimenti relativi a malfun-
zionamenti del sistema, operazioni
effettuate in maniera errata e mes-
saggi che indicano la necessità di
eseguire una manutenzione.
Quando viene visualizzato un
messaggio, eseguire la procedura
pertinente.
Inoltre, se una spia di avverti-
mento si accende o lampeggia
contemporaneamente alla visua-
lizzazione di un messaggio di
avvertimento, intraprendere
l'azione correttiva appropriata per
la spia di avvertimento. ( P.486)
Se dopo aver eseguito le azioni
appropriate viene visualizzato
nuovamente un messaggio di
avvertimento, contattare un qual-
siasi concessionario autorizzato
Toyota o officina Toyota, o un'altra
officina affidabile.

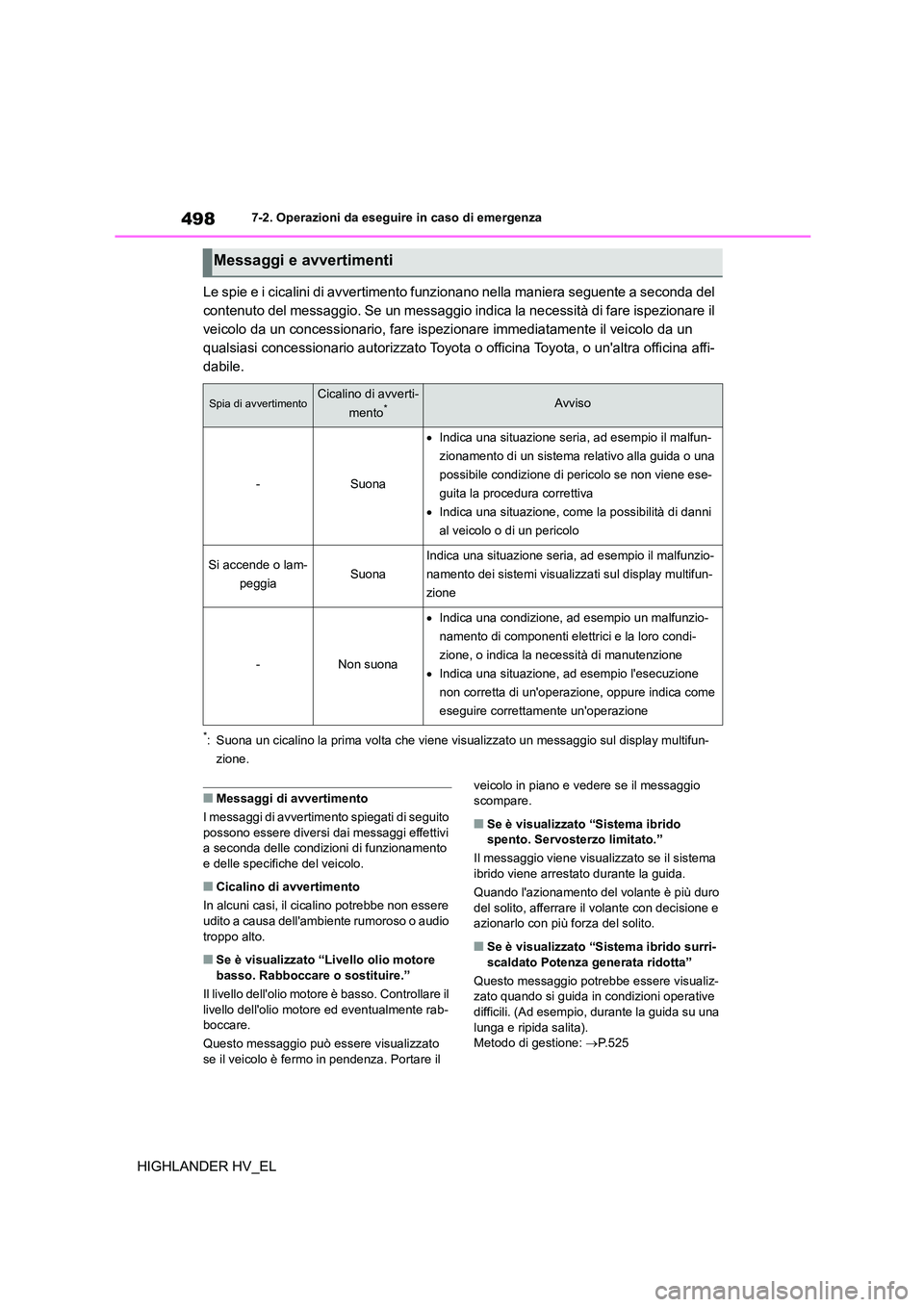

4987-2. Operazioni da eseguire in caso di emergenza
HIGHLANDER HV_EL
Le spie e i cicalini di avvertimento funzionano nella maniera seguente a seconda del
contenuto del messaggio. Se un messaggio indica la necessità di fare ispezionare il
veicolo da un concessionario, fare ispezionare immediatamente il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra officina affi-
dabile.
*: Suona un cicalino la prima volta che viene vis ualizzato un messaggio sul display multifun-
zione.
■Messaggi di avvertimento
I messaggi di avvertimento spiegati di seguito
possono essere diversi dai messaggi effettivi
a seconda delle condizi oni di funzionamento e delle specifiche del veicolo.
■Cicalino di avvertimento
In alcuni casi, il cicalino potrebbe non essere
udito a causa dell'ambiente rumoroso o audio
troppo alto.
■Se è visualizzato “Livello olio motore basso. Rabboccare o sostituire.”
Il livello dell'olio motore è basso. Controllare il
livello dell'olio motore ed eventualmente rab-
boccare.
Questo messaggio può es sere visualizzato se il veicolo è fermo in pendenza. Portare il
veicolo in piano e vedere se il messaggio scompare.
■Se è visualizzato “Sistema ibrido
spento. Servosterzo limitato.”
Il messaggio viene visual izzato se il sistema
ibrido viene arrestato durante la guida.
Quando l'azionamento del volante è più duro del solito, afferrare il volante con decisione e
azionarlo con più forza del solito.
■Se è visualizzato “S istema ibrido surri-
scaldato Potenza generata ridotta”
Questo messaggio potr ebbe essere visualiz- zato quando si guida in condizioni operative
difficili. (Ad esempio, durante la guida su una
lunga e ripida salita). Metodo di gestione: P. 5 2 5
Messaggi e avvertimenti
Spia di avvertimentoCicalino di avverti-
mento*Avviso
-Suona
 Indica una situazione seria, ad esempio il malfun-
zionamento di un sistema relativo alla guida o una
possibile condizi one di pericolo se non viene ese-
guita la procedura correttiva
 Indica una situazione, come la possibilità di danni
al veicolo o di un pericolo
Si accende o lam-
peggiaSuona
Indica una situazione seria, ad esempio il malfunzio-
namento dei sistemi visuali zzati sul display multifun-
zione
-Non suona
 Indica una condizione, ad esempio un malfunzio-
namento di componenti elettrici e la loro condi-
zione, o indica la necessità di manutenzione
 Indica una situazione, ad esempio l'esecuzione
non corretta di un'operazione, oppure indica come
eseguire correttamente un'operazione

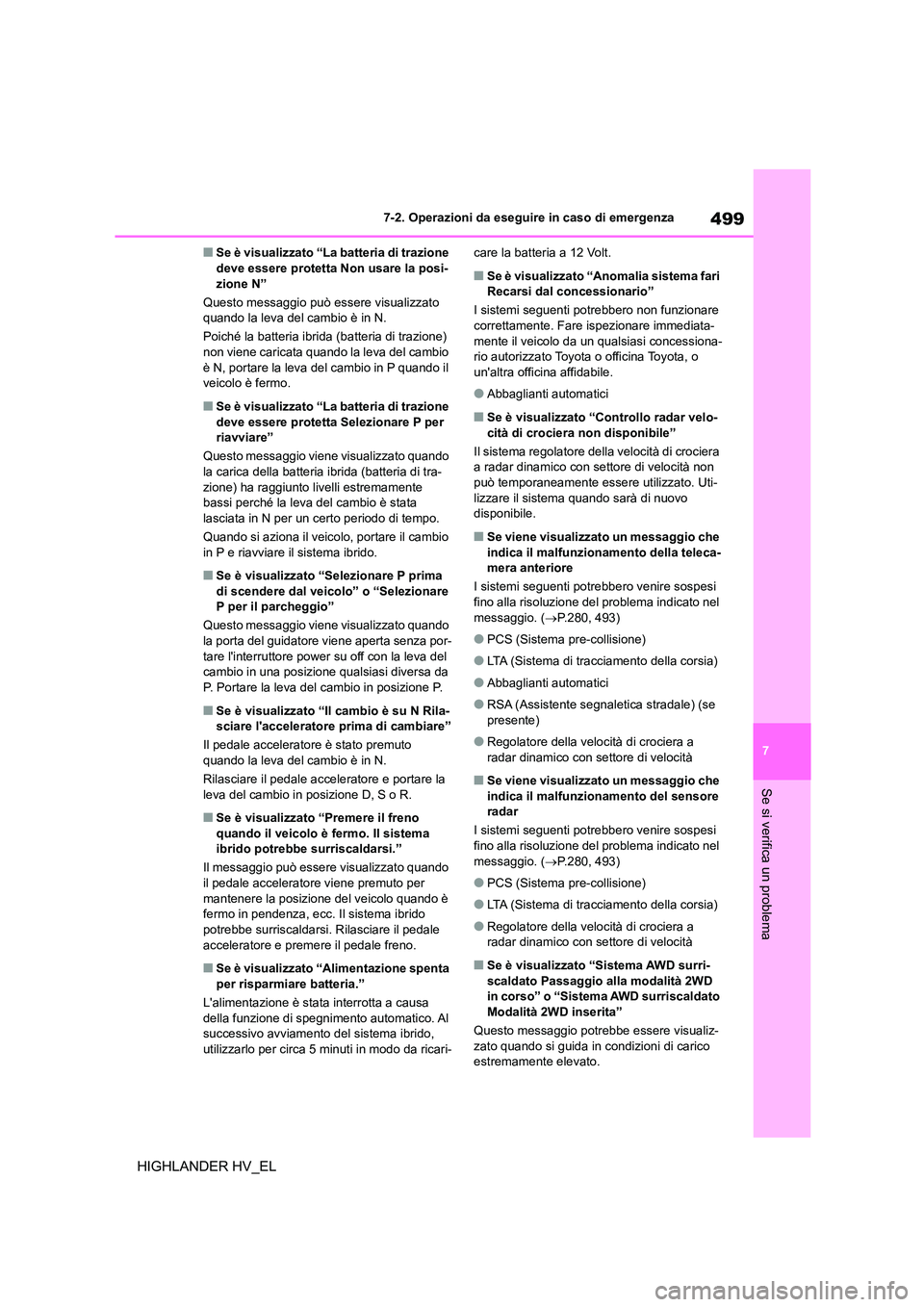

499
7
7-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
HIGHLANDER HV_EL
■Se è visualizzato “La batteria di trazione deve essere protetta Non usare la posi-
zione N”
Questo messaggio può es sere visualizzato
quando la leva del cambio è in N.
Poiché la batteria ibrida (batteria di trazione) non viene caricata quando la leva del cambio
è N, portare la leva del cambio in P quando il
veicolo è fermo.
■Se è visualizzato “La batteria di trazione
deve essere protetta Selezionare P per riavviare”
Questo messaggio vi ene visualizzato quando
la carica della batteria ibrida (batteria di tra-
zione) ha raggiunto livelli estremamente bassi perché la leva del cambio è stata
lasciata in N per un certo periodo di tempo.
Quando si aziona il veicolo, portare il cambio
in P e riavviare il sistema ibrido.
■Se è visualizzato “Selezionare P prima di scendere dal veicolo” o “Selezionare
P per il parcheggio”
Questo messaggio vi ene visualizzato quando
la porta del guidatore viene aperta senza por- tare l'interruttore power su off con la leva del
cambio in una posizione qualsiasi diversa da
P. Portare la leva del cambio in posizione P.
■Se è visualizzato “Il cambio è su N Rila- sciare l'acceleratore prima di cambiare”
Il pedale acceleratore è stato premuto
quando la leva del cambio è in N.
Rilasciare il pedale acceleratore e portare la
leva del cambio in posizione D, S o R.
■Se è visualizzato “Premere il freno quando il veicolo è fermo. Il sistema
ibrido potrebbe surriscaldarsi.”
Il messaggio può essere visualizzato quando
il pedale acceleratore viene premuto per mantenere la posizione del veicolo quando è
fermo in pendenza, ecc. Il sistema ibrido
potrebbe surriscaldarsi. Rilasciare il pedale acceleratore e premere il pedale freno.
■Se è visualizzato “Alimentazione spenta
per risparmiare batteria.”
L'alimentazione è stata interrotta a causa
della funzione di spegni mento automatico. Al successivo avviamento del sistema ibrido,
utilizzarlo per circa 5 minuti in modo da ricari-
care la batteria a 12 Volt.
■Se è visualizzato “Anomalia sistema fari Recarsi dal concessionario”
I sistemi seguenti potrebbero non funzionare
correttamente. Fare ispezionare immediata-
mente il veicolo da un qualsiasi concessiona- rio autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
●Abbaglianti automatici
■Se è visualizzato “Controllo radar velo- cità di crociera non disponibile”
Il sistema regolatore della velocità di crociera
a radar dinamico con settore di velocità non
può temporaneamente essere utilizzato. Uti- lizzare il sistema quando sarà di nuovo
disponibile.
■Se viene visualizzato un messaggio che
indica il malfunzionamento della teleca- mera anteriore
I sistemi seguenti potrebbero venire sospesi
fino alla risoluzione del problema indicato nel
messaggio. ( P.280, 493)
●PCS (Sistema pre-collisione)
●LTA (Sistema di tracciamento della corsia)
●Abbaglianti automatici
●RSA (Assistente segnaletica stradale) (se
presente)
●Regolatore della velocità di crociera a
radar dinamico con settore di velocità
■Se viene visualizzato un messaggio che indica il malfunzionamento del sensore
radar
I sistemi seguenti potrebbero venire sospesi
fino alla risoluzione del problema indicato nel messaggio. ( P.280, 493)
●PCS (Sistema pre-collisione)
●LTA (Sistema di tracciamento della corsia)
●Regolatore della velocità di crociera a
radar dinamico con settore di velocità
■Se è visualizzato “Sistema AWD surri-
scaldato Passaggio alla modalità 2WD in corso” o “Sistema AWD surriscaldato
Modalità 2WD inserita”
Questo messaggio potr ebbe essere visualiz-
zato quando si guida in condizioni di carico estremamente elevato.

5007-2. Operazioni da eseguire in caso di emergenza
HIGHLANDER HV_EL
Guidare a bassa velocità e arrestare il veicolo in un luogo sicuro con il sistema ibrido in fun-
zione finché il messaggio non scompare.
Se il messaggio non scompare, fare ispezio-
nare il veicolo da un qu alsiasi concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
■Se viene visualizzato un messaggio che
indica la necessità di recarsi da un con- cessionario Toyota
Il sistema o la parte visualizzati sul display multifunzione non funzionano correttamente.
Fare ispezionare immediatamente il veicolo
da un qualsiasi conces sionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
■Se viene visualizzato un messaggio che
indica la necessità di fare riferimento al Manuale di uso e manutenzione
●La visualizzazione di uno qualsiasi dei seguenti messaggi sul display multifun-
zione potrebbe indicare l'esistenza di un
malfunzionamento. Arrestare immediata- mente il veicolo e contattare un qualsiasi
concessionario autorizzato Toyota o offi-
cina Toyota, o un'altra officina affidabile. • “Potenza frenante ridotta Fermarsi in un
luogo sicuro Consultare il Manuale di uso e
manutenzione” • “Press. olio bassa. Fermarsi in luogo
sicuro. Vedere man.”
• “Avaria impian- to di ricarica. Fermarsi in luogo sicuro. Vedere man.”
• “Fermarsi in un luogo sicuro. Vedere
manuale d'istruzioni.” • “Selezionare P Vedere il manuale di uso e
manutenzione”
●La visualizzazione di uno qualsiasi dei
seguenti messaggi sul display multifun-
zione potrebbe indicare che il veicolo ha esaurito il carburante. Arrestare il veicolo
in un luogo sicuro e, se il livello di carbu-
rante è basso, fare rifornimento. • “Sistema ibrido fermo”
• “Motore fermo”
●La visualizzazione di uno qualsiasi dei
seguenti messaggi sul display multifun-
zione potrebbe indicare l'esistenza di un malfunzionamento. Fare ispezionare il vei-
colo dal proprio concessionario Toyota
immediatamente. • “Malfunzionamento sistema ibrido”
• “Controllare il motore”
• “Malfunzionamento della batteria del sistema ibrido.”
• “Malfunzionamento del sistema accelera-
tore.” • “Avaria sistema di accesso e avviamento
intelligente. Vedere il Manuale.”
●Se sul display multifunzione viene visualiz-
zato uno qualsiasi dei seguenti messaggi,
seguire le istruzioni.
• “Motore surri- scaldato. Fermarsi in luogo sicuro. Vedere man.” ( P.525)
• “Filtro di scarico pieno.” ( P.362)
• “Manutenz. neces. per componenti raffred. batteria di trazione Cons. manuale utente”
( P.460)
NOTA
■Se “Consumo elettrico elevato Limi- tazione parziale del funzionamento di
A/C / riscaldamento” viene visualiz-
zato spesso
È possibile che vi sia un malfunziona- mento relativo al sistema di carica oppure
la batteria a 12 Volt si sta deteriorando.
Fare ispezionare il ve icolo da un qualsiasi
concessionario autorizzato Toyota o offi- cina Toyota, o un'altra officina affidabile.

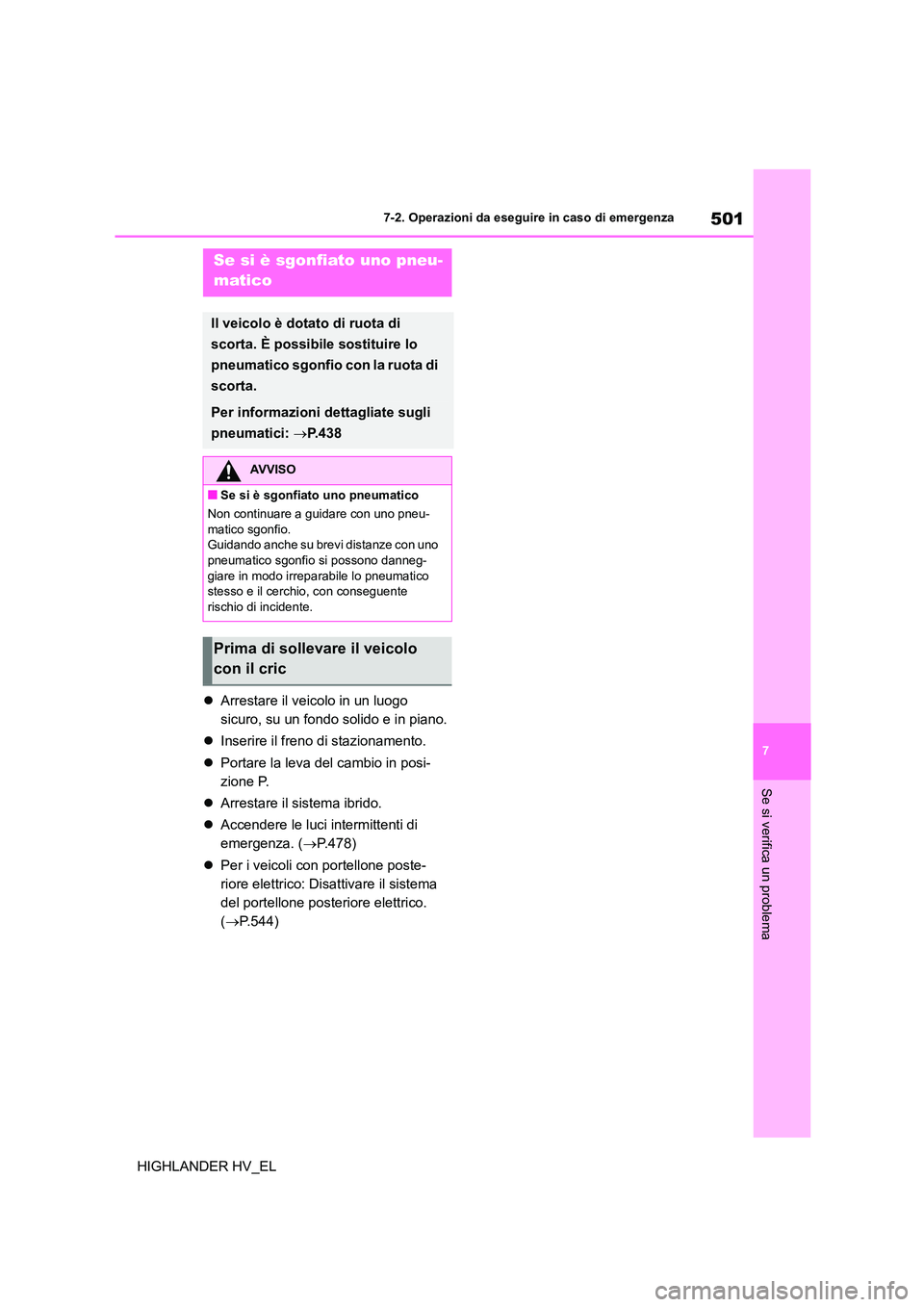

501
7
7-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
HIGHLANDER HV_EL
 Arrestare il veicolo in un luogo
sicuro, su un fondo solido e in piano.
 Inserire il freno di stazionamento.
 Portare la leva del cambio in posi-
zione P.
 Arrestare il sistema ibrido.
 Accendere le luci intermittenti di
emergenza. ( P.478)
 Per i veicoli con portellone poste-
riore elettrico: Disattivare il sistema
del portellone posteriore elettrico.
( P.544)
Se si è sgonfiato uno pneu-
matico
Il veicolo è dotato di ruota di
scorta. È possibile sostituire lo
pneumatico sgonfio con la ruota di
scorta.
Per informazioni dettagliate sugli
pneumatici: P. 4 3 8
AVVISO
■Se si è sgonfiato uno pneumatico
Non continuare a guidare con uno pneu- matico sgonfio.
Guidando anche su brevi distanze con uno
pneumatico sgonfio si possono danneg- giare in modo irreparabile lo pneumatico
stesso e il cerchio, con conseguente
rischio di incidente.
Prima di sollevare il veicolo
con il cric

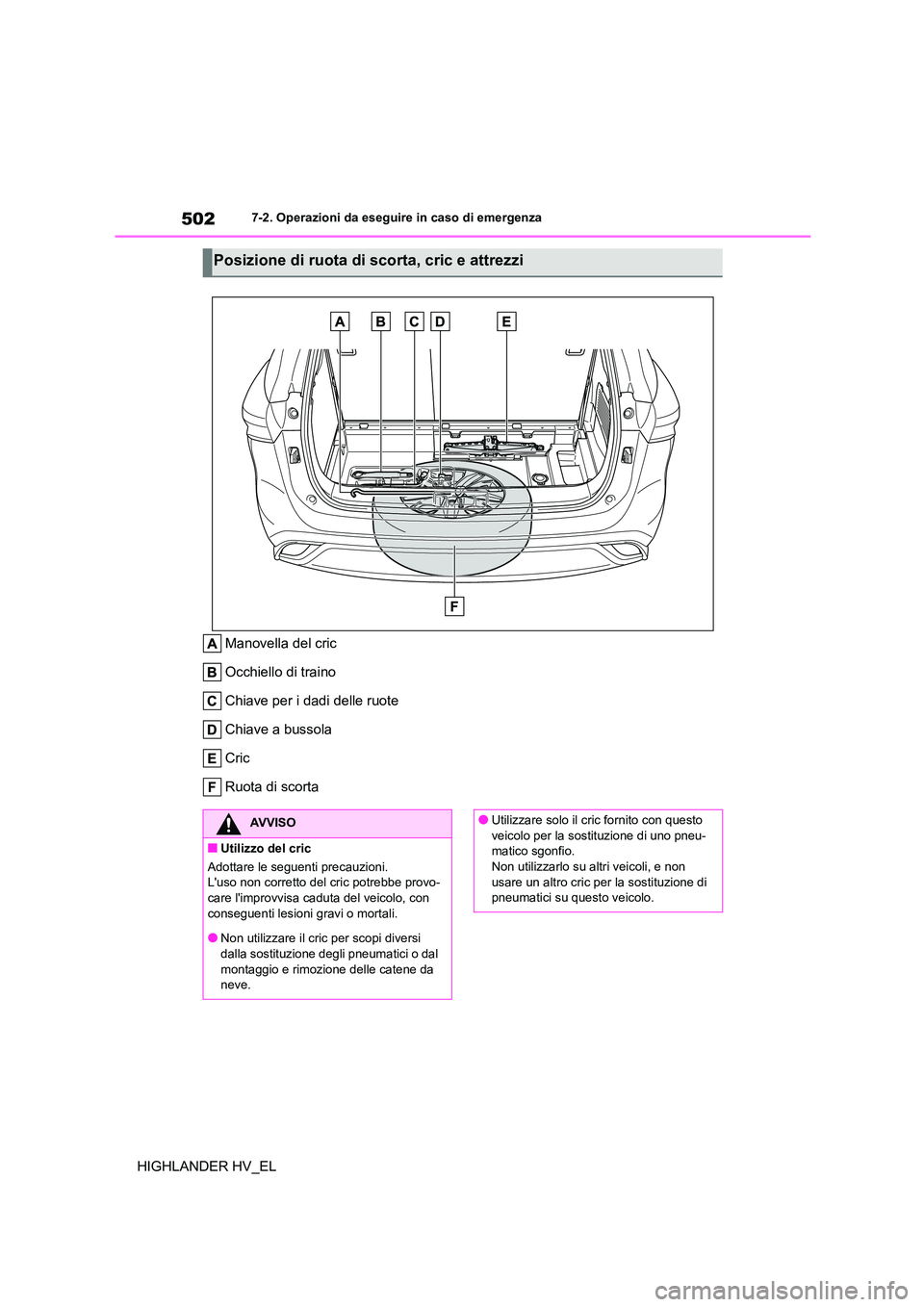

5027-2. Operazioni da eseguire in caso di emergenza
HIGHLANDER HV_EL
Manovella del cric
Occhiello di traino
Chiave per i dadi delle ruote
Chiave a bussola
Cric
Ruota di scorta
Posizione di ruota di scorta, cric e attrezzi
AVVISO
■Utilizzo del cric
Adottare le seguenti precauzioni.
L'uso non corretto del cric potrebbe provo-
care l'improvvisa caduta del veicolo, con conseguenti lesioni gravi o mortali.
●Non utilizzare il cric per scopi diversi
dalla sostituzione degli pneumatici o dal montaggio e rimozione delle catene da
neve.
●Utilizzare solo il cric fornito con questo
veicolo per la sostituzione di uno pneu-
matico sgonfio. Non utilizzarlo su altri veicoli, e non
usare un altro cric per la sostituzione di
pneumatici su questo veicolo.

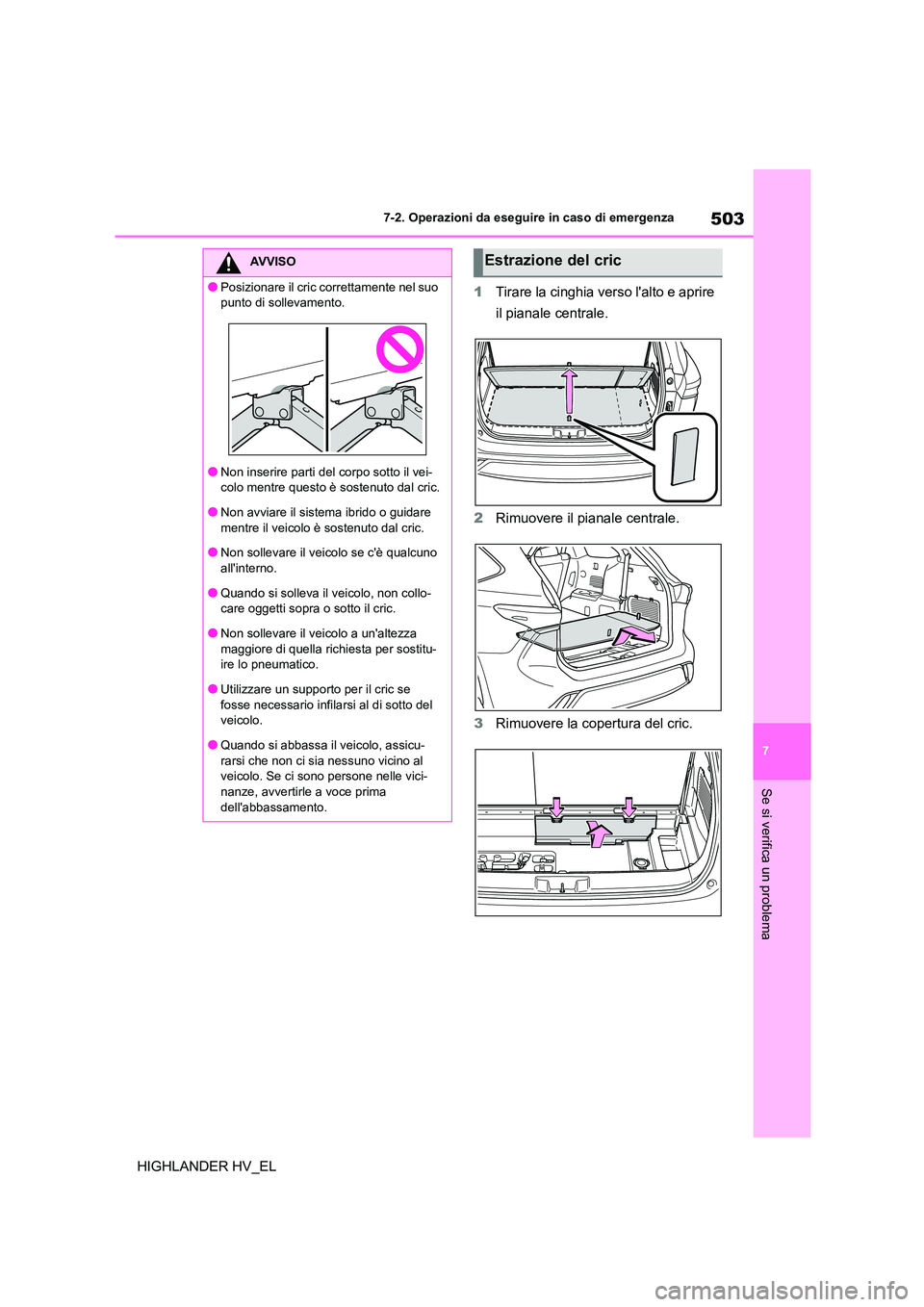

503
7
7-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
HIGHLANDER HV_EL
1 Tirare la cinghia verso l'alto e aprire
il pianale centrale.
2 Rimuovere il pianale centrale.
3 Rimuovere la copertura del cric.
AVVISO
●Posizionare il cric correttamente nel suo
punto di sollevamento.
●Non inserire parti del corpo sotto il vei-
colo mentre questo è sostenuto dal cric.
●Non avviare il sistema ibrido o guidare mentre il veicolo è sostenuto dal cric.
●Non sollevare il veicolo se c'è qualcuno
all'interno.
●Quando si solleva il veicolo, non collo-
care oggetti sopra o sotto il cric.
●Non sollevare il veicolo a un'altezza maggiore di quella richiesta per sostitu-
ire lo pneumatico.
●Utilizzare un supporto per il cric se fosse necessario infilarsi al di sotto del
veicolo.
●Quando si abbassa il veicolo, assicu-
rarsi che non ci sia nessuno vicino al veicolo. Se ci sono persone nelle vici-
nanze, avvertirle a voce prima
dell'abbassamento.
Estrazione del cric

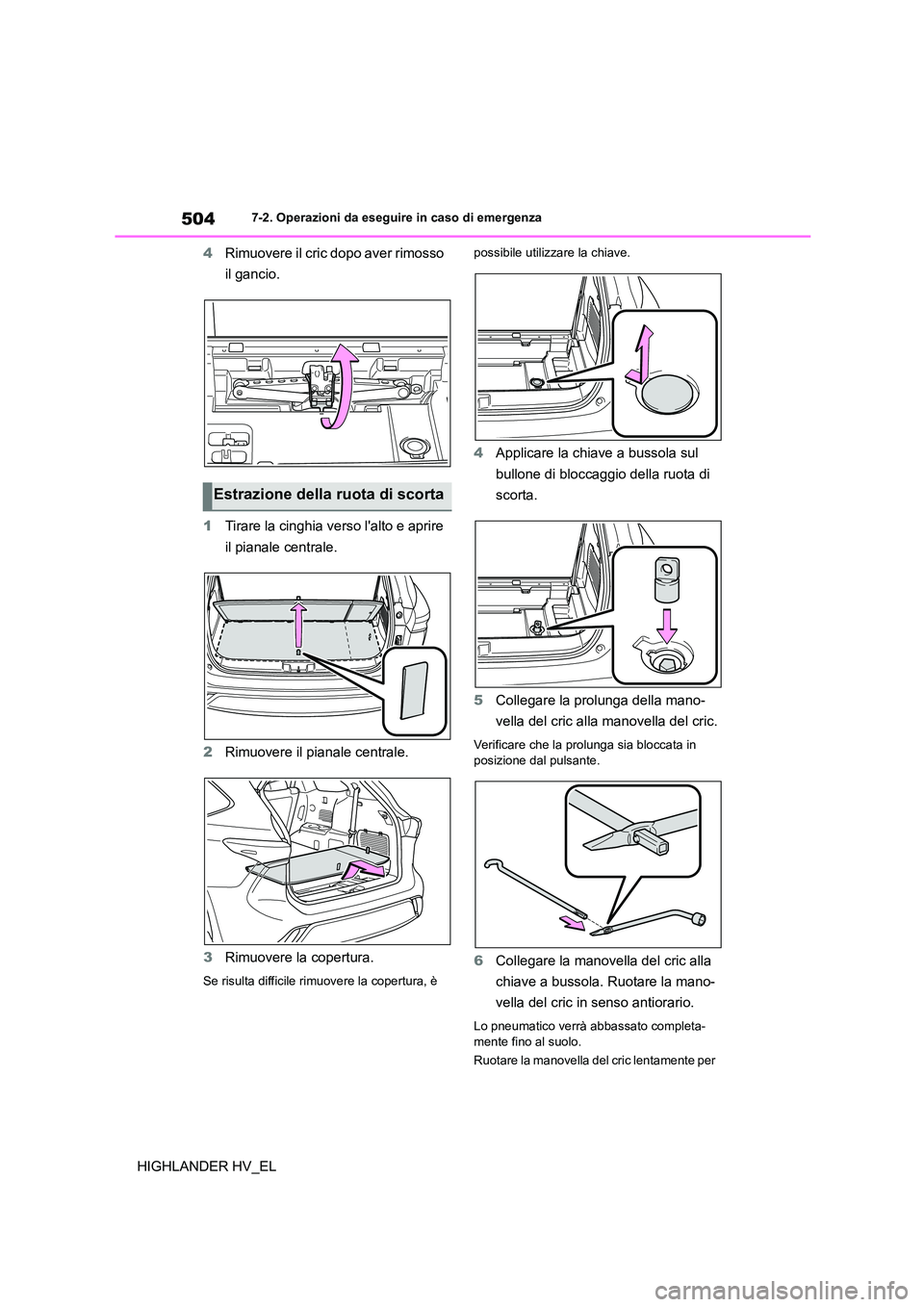

5047-2. Operazioni da eseguire in caso di emergenza
HIGHLANDER HV_EL
4 Rimuovere il cric dopo aver rimosso
il gancio.
1 Tirare la cinghia verso l'alto e aprire
il pianale centrale.
2 Rimuovere il pianale centrale.
3 Rimuovere la copertura.
Se risulta difficile rimuovere la copertura, è
possibile utilizzare la chiave.
4 Applicare la chiave a bussola sul
bullone di bloccaggio della ruota di
scorta.
5 Collegare la prolunga della mano-
vella del cric alla manovella del cric.
Verificare che la prolunga sia bloccata in
posizione dal pulsante.
6 Collegare la manovella del cric alla
chiave a bussola. Ruotare la mano-
vella del cric in senso antiorario.
Lo pneumatico verrà abbassato completa- mente fino al suolo.
Ruotare la manovella del cric lentamente per
Estrazione della ruota di scorta
