2020 TOYOTA HIGHLANDER Manuale duso (in Italian)

145
3
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
HIGHLANDER HV_EL
zione si interromperà. Se si preme di nuovo
l'interruttore, il portellone posteriore si muo-
verà nella direzione opposta.
■Chiusura del portellone poste-
riore mediante la maniglia del por-
tellone posteriore
Abbassare il porte llone posteriore ser-
vendosi della relativa maniglia, quindi
suona un cicalino e il portellone poste-
riore si chiude automaticamente.
■Apertura/chiusura del portellone
posteriore mediante il sensore
piede (veicoli con portellone
posteriore elettrico dotato di fun-
zione mani libere)
Il portellone posteriore elettrico dotato
di funzione mani libere può essere
aperto e chiuso automaticamente
mediante avvicinamento del piede alla
parte centrale inferiore del paraurti
posteriore e il suo successivo allonta-
namento.
1 Avendo con sé una chiave elettro-
nica, posizionarsi nel raggio di fun-
zionamento del sistema di
apertura/avviamento intelligente, da
35 a 55 cm circa dal paraurti poste-
riore.
Sensore piede
Area di rilevamento del funziona-
mento del portellone posteriore elet-
trico dotato di funzione mani libere
Area di rilevamento del funziona-
mento del sistema di aper-
tura/avviamento intelligente
( P.153)
2 Muovere il piede come per dare un
calcio, spostando il piede fino a
circa 10 cm dal paraurti posteriore e
quindi ritirandolo.
• Eseguire l'intera operazione entro 1
secondo.
• Il portellone posteriore non inizia a
funzionare mentre il piede viene rile-
vato sotto il paraurti posteriore.
• Azionare il portellone posteriore elet-
trico dotato di funzione mani libere
senza toccare il paraurti posteriore
con il piede.
• Se nell'abitacolo o nel vano bagagli
è presente un'altra chiave elettro-
nica, potrebbe essere necessario più
tempo del normale perché avvenga

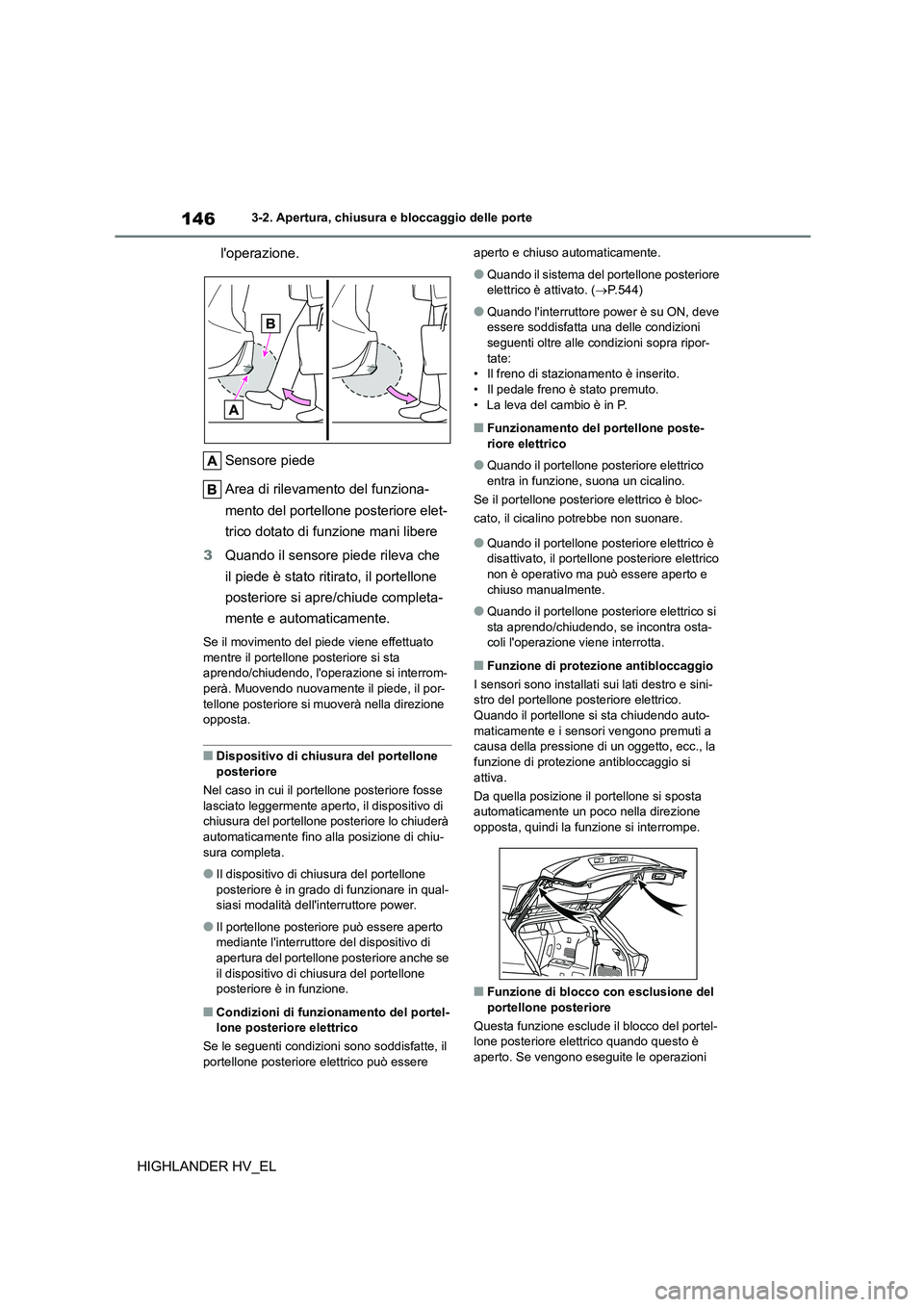

1463-2. Apertura, chiusura e bloccaggio delle porte
HIGHLANDER HV_EL
l'operazione.
Sensore piede
Area di rilevamento del funziona-
mento del portellone posteriore elet-
trico dotato di funzione mani libere
3 Quando il sensore piede rileva che
il piede è stato ritirato, il portellone
posteriore si apre/chiude completa-
mente e automaticamente.
Se il movimento del piede viene effettuato mentre il portellone posteriore si sta
aprendo/chiudendo, l'operazione si interrom-
perà. Muovendo nuovamente il piede, il por- tellone posteriore si muoverà nella direzione
opposta.
■Dispositivo di chiusura del portellone posteriore
Nel caso in cui il portellone posteriore fosse
lasciato leggermente aperto, il dispositivo di
chiusura del portellone posteriore lo chiuderà automaticamente fino alla posizione di chiu-
sura completa.
●Il dispositivo di chiusura del portellone
posteriore è in grado di funzionare in qual-
siasi modalità dell'interruttore power.
●Il portellone posteriore può essere aperto
mediante l'interruttore del dispositivo di apertura del portellone posteriore anche se
il dispositivo di chiusura del portellone
posteriore è in funzione.
■Condizioni di funzionamento del portel- lone posteriore elettrico
Se le seguenti condizioni sono soddisfatte, il
portellone posteriore elettrico può essere
aperto e chiuso automaticamente.
●Quando il sistema del portellone posteriore
elettrico è attivato. ( P.544)
●Quando l'interruttore power è su ON, deve
essere soddisfatta una delle condizioni seguenti oltre alle condizioni sopra ripor-
tate:
• Il freno di stazionamento è inserito. • Il pedale freno è stato premuto.
• La leva del cambio è in P.
■Funzionamento del portellone poste-
riore elettrico
●Quando il portellone posteriore elettrico
entra in funzione, suona un cicalino.
Se il portellone posteriore elettrico è bloc-
cato, il cicalino potrebbe non suonare.
●Quando il portellone posteriore elettrico è disattivato, il portellone posteriore elettrico
non è operativo ma può essere aperto e
chiuso manualmente.
●Quando il portellone posteriore elettrico si
sta aprendo/chiudendo, se incontra osta- coli l'operazione viene interrotta.
■Funzione di protezione antibloccaggio
I sensori sono installati sui lati destro e sini-
stro del portellone posteriore elettrico.
Quando il portellone si sta chiudendo auto- maticamente e i sensori vengono premuti a
causa della pressione di un oggetto, ecc., la
funzione di protezi one antibloccaggio si attiva.
Da quella posizione il portellone si sposta
automaticamente un poco nella direzione
opposta, quindi la funzione si interrompe.
■Funzione di blocco con esclusione del
portellone posteriore
Questa funzione esclu de il blocco del portel- lone posteriore elettrico quando questo è
aperto. Se vengono eseguite le operazioni

147
3

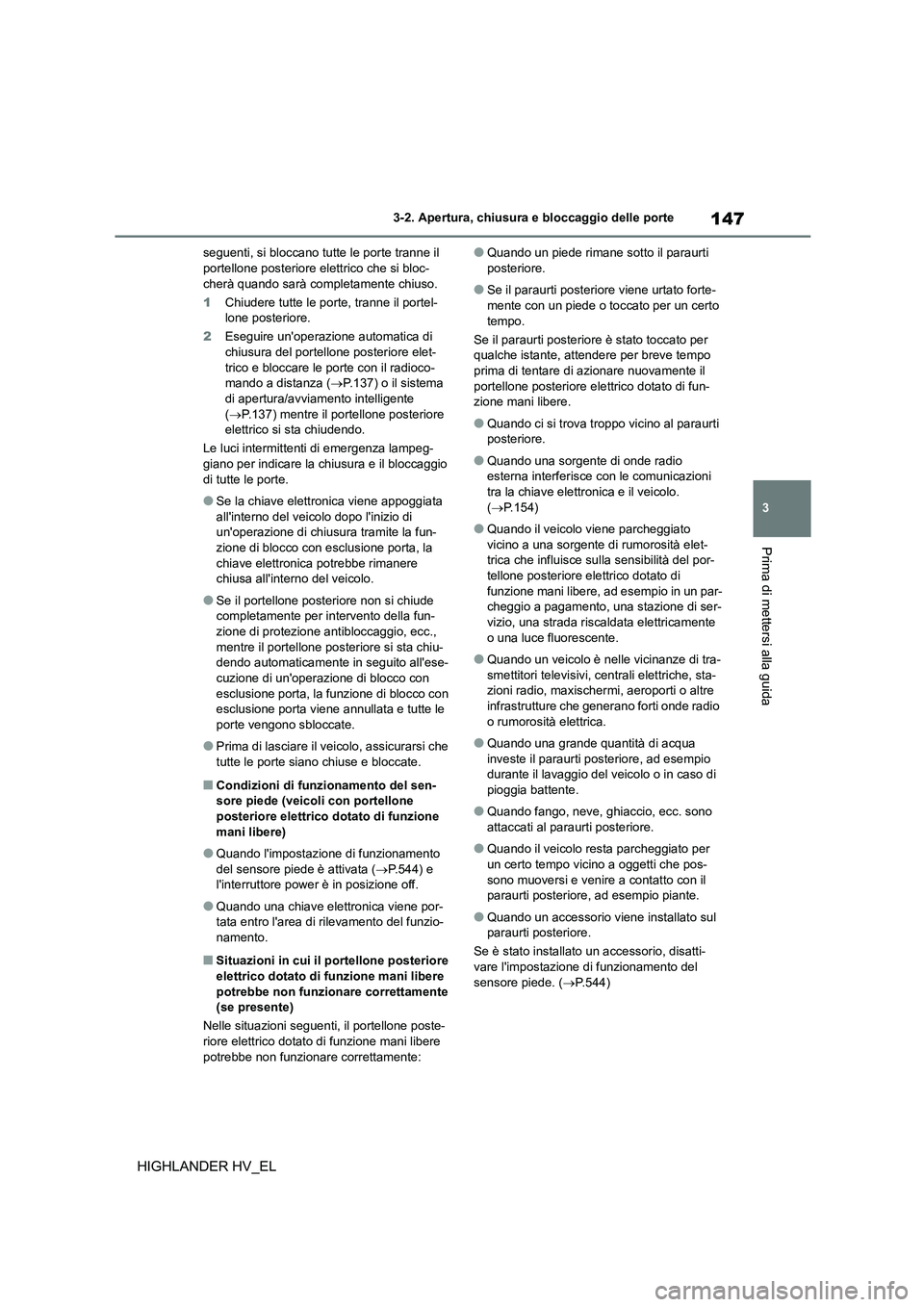

3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
HIGHLANDER HV_EL
seguenti, si bloccano tutte le porte tranne il portellone posteriore el ettrico che si bloc-
cherà quando sarà completamente chiuso.
1 Chiudere tutte le porte, tranne il portel-
lone posteriore.
2 Eseguire un'operazione automatica di chiusura del portellone posteriore elet-
trico e bloccare le porte con il radioco-
mando a distanza ( P.137) o il sistema di apertura/avviamento intelligente
( P.137) mentre il portellone posteriore
elettrico si sta chiudendo.
Le luci intermittenti di emergenza lampeg-
giano per indicare la chiusura e il bloccaggio di tutte le porte.
●Se la chiave elettronica viene appoggiata all'interno del veicolo dopo l'inizio di
un'operazione di chiusura tramite la fun-
zione di blocco con esclusione porta, la chiave elettronica potrebbe rimanere
chiusa all'interno del veicolo.
●Se il portellone posteriore non si chiude
completamente per intervento della fun-
zione di protezione antibloccaggio, ecc., mentre il portellone posteriore si sta chiu-
dendo automaticamente in seguito all'ese-
cuzione di un'operazione di blocco con esclusione porta, la funzione di blocco con
esclusione porta viene annullata e tutte le
porte vengono sbloccate.
●Prima di lasciare il ve icolo, assicurarsi che
tutte le porte siano chiuse e bloccate.
■Condizioni di funz ionamento del sen- sore piede (veicoli con portellone
posteriore elettrico dotato di funzione
mani libere)
●Quando l'impostazione di funzionamento
del sensore piede è attivata ( P.544) e l'interruttore power è in posizione off.
●Quando una chiave elettronica viene por-tata entro l'area di rilevamento del funzio-
namento.
■Situazioni in cui il portellone posteriore
elettrico dotato di funzione mani libere potrebbe non funzionare correttamente
(se presente)
Nelle situazioni seguenti, il portellone poste-
riore elettrico dotato di funzione mani libere potrebbe non funzionare correttamente:
●Quando un piede rimane sotto il paraurti posteriore.
●Se il paraurti posteriore viene urtato forte-mente con un piede o toccato per un certo
tempo.
Se il paraurti posteriore è stato toccato per
qualche istante, attendere per breve tempo prima di tentare di azionare nuovamente il
portellone posteriore elettrico dotato di fun-
zione mani libere.
●Quando ci si trova troppo vicino al paraurti
posteriore.
●Quando una sorgente di onde radio
esterna interferisce con le comunicazioni
tra la chiave elettronica e il veicolo. ( P.154)
●Quando il veicolo viene parcheggiato vicino a una sorgente di rumorosità elet-
trica che influisce sull a sensibilità del por-
tellone posteriore elettrico dotato di funzione mani libere, ad esempio in un par-
cheggio a pagamento, una stazione di ser-
vizio, una strada riscaldata elettricamente o una luce fluorescente.
●Quando un veicolo è nelle vicinanze di tra-smettitori televisivi, c entrali elettriche, sta-
zioni radio, maxischer mi, aeroporti o altre
infrastrutture che generano forti onde radio o rumorosità elettrica.
●Quando una grande quantità di acqua investe il paraurti posteriore, ad esempio
durante il lavaggio del veicolo o in caso di
pioggia battente.
●Quando fango, neve, ghiaccio, ecc. sono
attaccati al paraurti posteriore.
●Quando il veicolo resta parcheggiato per
un certo tempo vicino a oggetti che pos- sono muoversi e venire a contatto con il
paraurti posteriore, ad esempio piante.
●Quando un accessorio viene installato sul
paraurti posteriore.
Se è stato installato un accessorio, disatti-
vare l'impostazione di funzionamento del sensore piede. ( P.544)

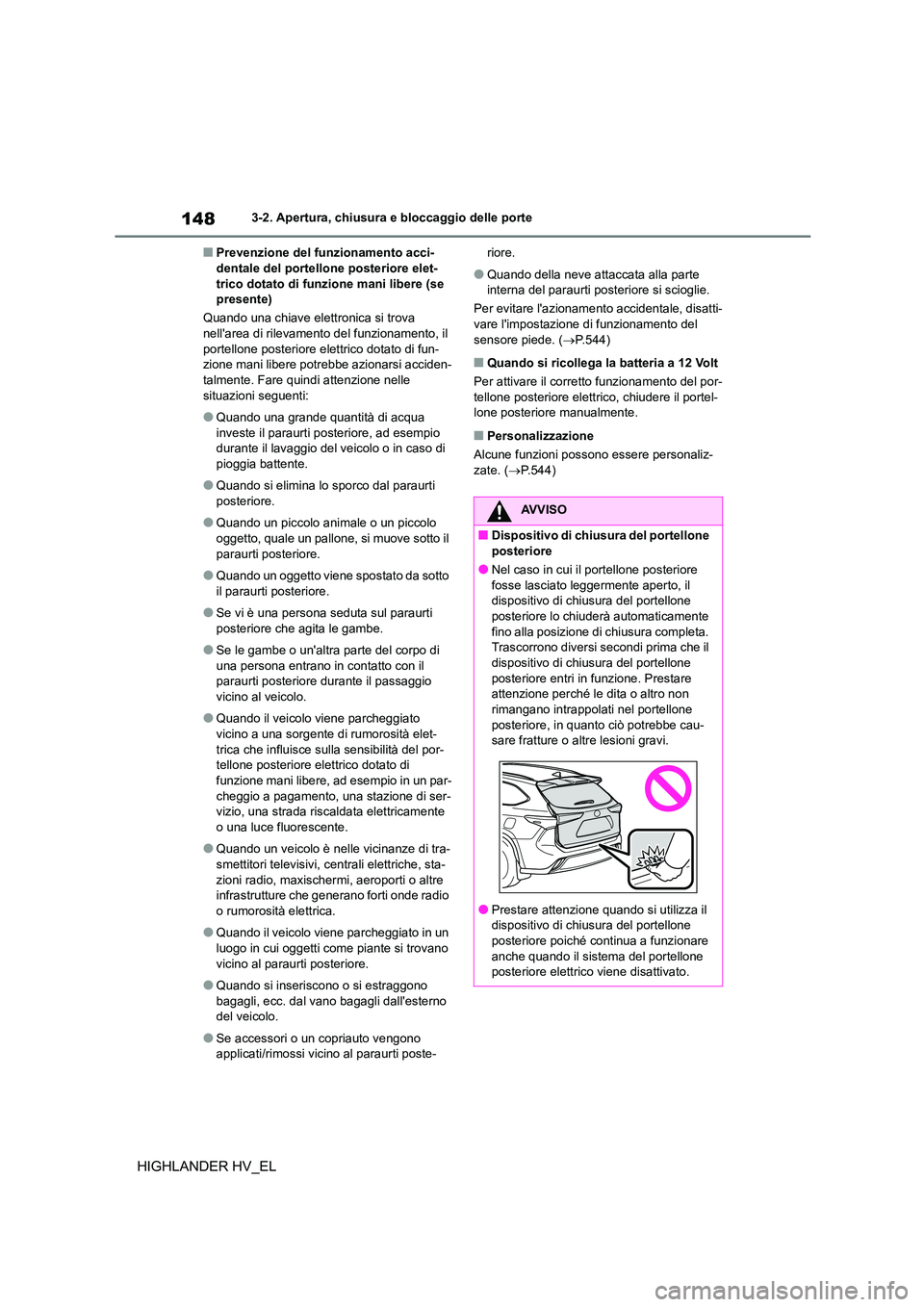

1483-2. Apertura, chiusura e bloccaggio delle porte
HIGHLANDER HV_EL
■Prevenzione del funzionamento acci- dentale del portellone posteriore elet-
trico dotato di funzione mani libere (se
presente)
Quando una chiave elettronica si trova nell'area di rilevamento del funzionamento, il
portellone posteriore elettrico dotato di fun-
zione mani libere potrebbe azionarsi acciden- talmente. Fare quindi attenzione nelle
situazioni seguenti:
●Quando una grande quantità di acqua
investe il paraurti posteriore, ad esempio
durante il lavaggio del veicolo o in caso di
pioggia battente.
●Quando si elimina lo sporco dal paraurti
posteriore.
●Quando un piccolo animale o un piccolo
oggetto, quale un pallone, si muove sotto il paraurti posteriore.
●Quando un oggetto viene spostato da sotto il paraurti posteriore.
●Se vi è una persona seduta sul paraurti posteriore che agita le gambe.
●Se le gambe o un'altra parte del corpo di una persona entrano in contatto con il
paraurti posteriore durante il passaggio
vicino al veicolo.
●Quando il veicolo viene parcheggiato
vicino a una sorgente di rumorosità elet- trica che influisce sull a sensibilità del por-
tellone posteriore elettrico dotato di
funzione mani libere, ad esempio in un par- cheggio a pagamento, una stazione di ser-
vizio, una strada riscaldata elettricamente
o una luce fluorescente.
●Quando un veicolo è nelle vicinanze di tra-
smettitori televisivi, c entrali elettriche, sta- zioni radio, maxischermi, aeroporti o altre
infrastrutture che generano forti onde radio
o rumorosità elettrica.
●Quando il veicolo viene parcheggiato in un
luogo in cui oggetti come piante si trovano vicino al paraurti posteriore.
●Quando si inseriscono o si estraggono bagagli, ecc. dal vano bagagli dall'esterno
del veicolo.
●Se accessori o un copriauto vengono
applicati/rimossi vicino al paraurti poste-
riore.
●Quando della neve attaccata alla parte
interna del paraurti pos teriore si scioglie.
Per evitare l'azionament o accidentale, disatti- vare l'impostazione di funzionamento del
sensore piede. ( P.544)
■Quando si ricollega la batteria a 12 Volt
Per attivare il corretto funzionamento del por-
tellone posteriore elettrico, chiudere il portel- lone posteriore manualmente.
■Personalizzazione
Alcune funzioni possono essere personaliz- zate. ( P.544)
AVVISO
■Dispositivo di chiusura del portellone
posteriore
●Nel caso in cui il portellone posteriore fosse lasciato leggermente aperto, il
dispositivo di chiusura del portellone
posteriore lo chiuderà automaticamente fino alla posizione di chiusura completa.
Trascorrono diversi secondi prima che il
dispositivo di chiusura del portellone posteriore entri in funzione. Prestare
attenzione perché le dita o altro non
rimangano intrappolati nel portellone
posteriore, in quanto ciò potrebbe cau- sare fratture o altre lesioni gravi.
●Prestare attenzione quando si utilizza il dispositivo di chiusura del portellone
posteriore poiché continua a funzionare
anche quando il sistema del portellone posteriore elettrico viene disattivato.

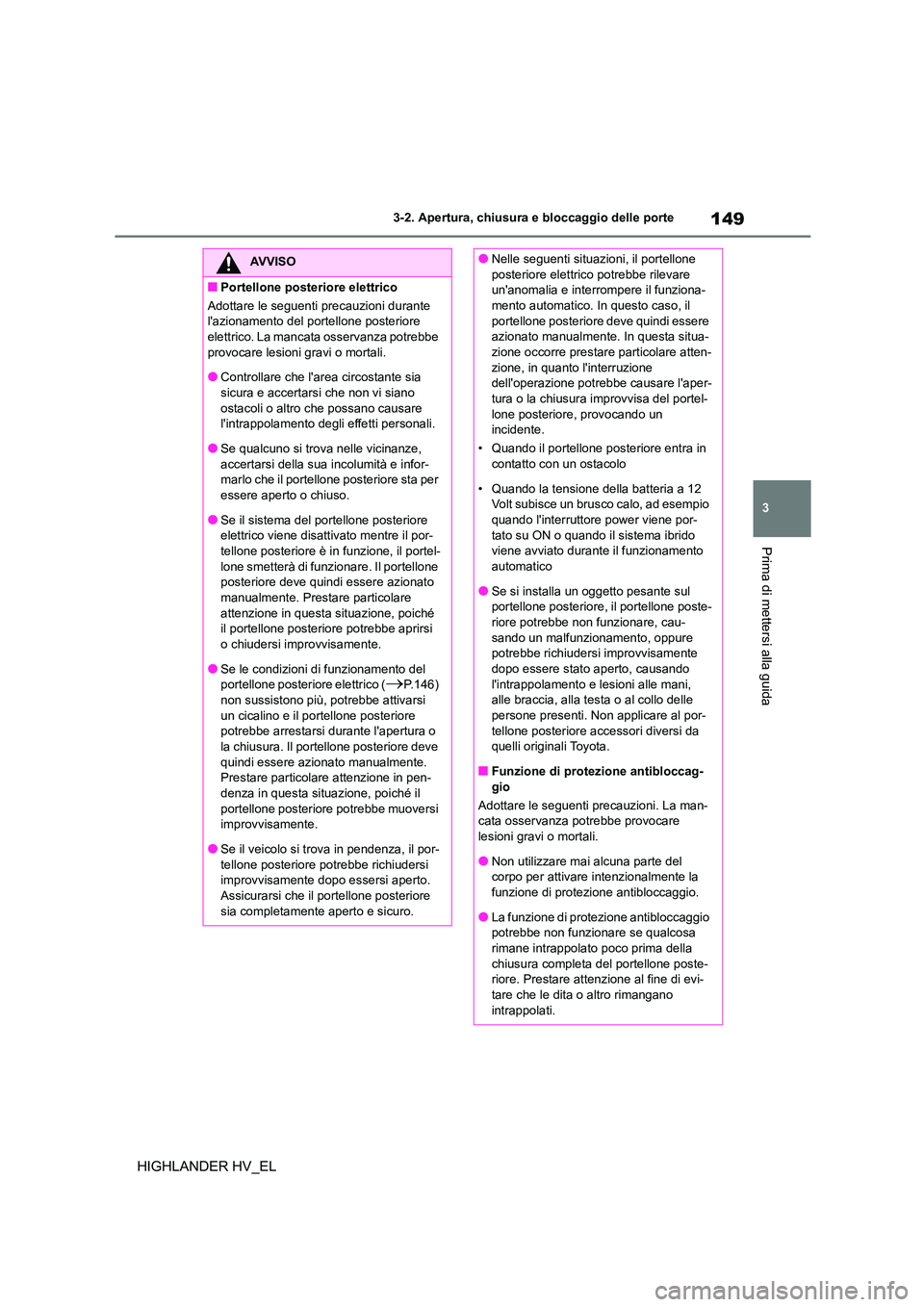

149
3
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
HIGHLANDER HV_EL
AVVISO
■Portellone posteriore elettrico
Adottare le seguenti precauzioni durante
l'azionamento del portellone posteriore
elettrico. La mancata osservanza potrebbe provocare lesioni gravi o mortali.
●Controllare che l'area circostante sia
sicura e accertarsi che non vi siano ostacoli o altro che possano causare
l'intrappolamento degli effetti personali.
●Se qualcuno si trov a nelle vicinanze, accertarsi della sua incolumità e infor-
marlo che il portellone posteriore sta per
essere aperto o chiuso.
●Se il sistema del portellone posteriore
elettrico viene disattivato mentre il por-
tellone posteriore è in funzione, il portel- lone smetterà di funzionare. Il portellone
posteriore deve quindi essere azionato
manualmente. Prestare particolare attenzione in questa situazione, poiché
il portellone posteriore potrebbe aprirsi
o chiudersi improvvisamente.
●Se le condizioni di funzionamento del
portellone posteriore elettrico (P.146)
non sussistono più, potrebbe attivarsi
un cicalino e il portellone posteriore potrebbe arrestarsi durante l'apertura o
la chiusura. Il portellone posteriore deve
quindi essere azionato manualmente. Prestare particolare attenzione in pen-
denza in questa situazione, poiché il
portellone posteriore potrebbe muoversi improvvisamente.
●Se il veicolo si trova in pendenza, il por-
tellone posteriore pot rebbe richiudersi improvvisamente dopo essersi aperto.
Assicurarsi che il portellone posteriore
sia completamente aperto e sicuro.
●Nelle seguenti situazioni, il portellone
posteriore elettrico potrebbe rilevare
un'anomalia e interrompere il funziona- mento automatico. In questo caso, il
portellone posteriore deve quindi essere
azionato manualmente. In questa situa- zione occorre prestare particolare atten-
zione, in quanto l'interruzione
dell'operazione potrebbe causare l'aper- tura o la chiusura improvvisa del portel-
lone posteriore, provocando un
incidente.
• Quando il portellone posteriore entra in
contatto con un ostacolo
• Quando la tensione della batteria a 12
Volt subisce un brus co calo, ad esempio
quando l'interruttore power viene por- tato su ON o quando il sistema ibrido
viene avviato durante il funzionamento
automatico
●Se si installa un oggetto pesante sul
portellone posteriore, il portellone poste-
riore potrebbe non funzionare, cau- sando un malfunzionamento, oppure
potrebbe richiudersi improvvisamente
dopo essere stato aperto, causando l'intrappolamento e lesioni alle mani,
alle braccia, alla testa o al collo delle
persone presenti. Non applicare al por- tellone posteriore accessori diversi da
quelli originali Toyota.
■Funzione di protezione antibloccag- gio
Adottare le seguenti precauzioni. La man-
cata osservanza potrebbe provocare
lesioni gravi o mortali.
●Non utilizzare mai alcuna parte del
corpo per attivare intenzionalmente la
funzione di protezione antibloccaggio.
●La funzione di protezione antibloccaggio
potrebbe non funzionare se qualcosa
rimane intrappolato poco prima della chiusura completa del portellone poste-
riore. Prestare att enzione al fine di evi-
tare che le dita o altro rimangano intrappolati.

1503-2. Apertura, chiusura e bloccaggio delle porte
HIGHLANDER HV_EL
AVVISO

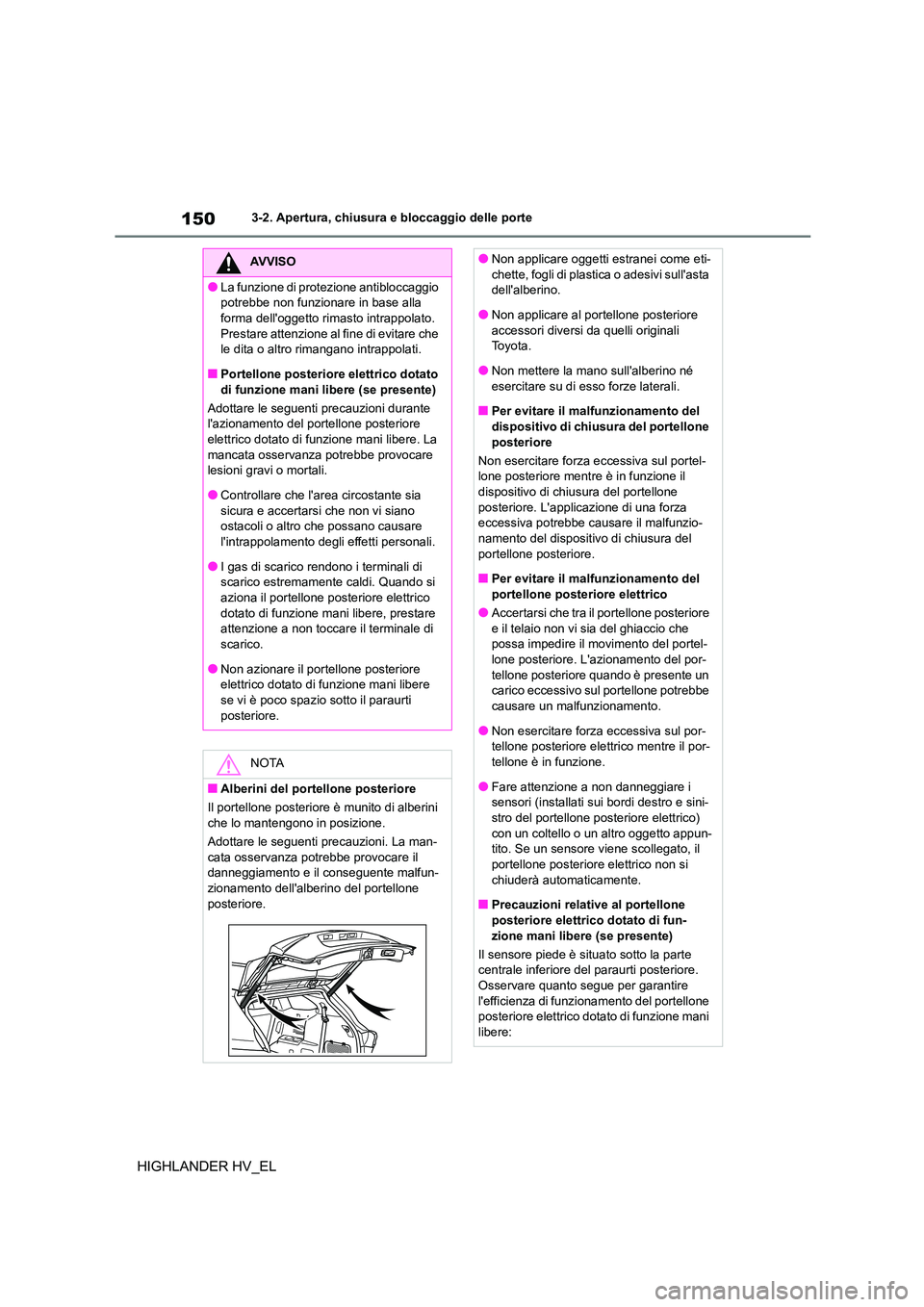

●La funzione di protezione antibloccaggio
potrebbe non funzionare in base alla
forma dell'oggetto rimasto intrappolato. Prestare attenzione al fine di evitare che
le dita o altro rimangano intrappolati.
■Portellone posteriore elettrico dotato di funzione mani libere (se presente)
Adottare le seguenti precauzioni durante
l'azionamento del portellone posteriore
elettrico dotato di funzione mani libere. La mancata osservanza potrebbe provocare
lesioni gravi o mortali.
●Controllare che l'area circostante sia sicura e accertarsi che non vi siano
ostacoli o altro che possano causare
l'intrappolamento degli effetti personali.
●I gas di scarico rendono i terminali di
scarico estremamente caldi. Quando si
aziona il portellone posteriore elettrico dotato di funzione mani libere, prestare
attenzione a non toccare il terminale di
scarico.
●Non azionare il portellone posteriore
elettrico dotato di funzione mani libere
se vi è poco spazio sotto il paraurti
posteriore.
NOTA
■Alberini del portellone posteriore
Il portellone posteriore è munito di alberini che lo mantengono in posizione.
Adottare le seguenti precauzioni. La man-
cata osservanza potrebbe provocare il
danneggiamento e il conseguente malfun- zionamento dell'alberino del portellone
posteriore.
●Non applicare oggetti estranei come eti-
chette, fogli di plastica o adesivi sull'asta
dell'alberino.
●Non applicare al portellone posteriore
accessori diversi da quelli originali
To y o t a .
●Non mettere la mano sull'alberino né
esercitare su di esso forze laterali.
■Per evitare il malfunzionamento del
dispositivo di chiusura del portellone posteriore
Non esercitare forza eccessiva sul portel-
lone posteriore mentre è in funzione il
dispositivo di chiusura del portellone posteriore. L'applicazione di una forza
eccessiva potrebbe causare il malfunzio-
namento del dispositivo di chiusura del portellone posteriore.
■Per evitare il malfunzionamento del
portellone posteriore elettrico
●Accertarsi che tra il portellone posteriore e il telaio non vi sia del ghiaccio che
possa impedire il movimento del portel-
lone posteriore. L'azionamento del por- tellone posteriore quando è presente un
carico eccessivo sul portellone potrebbe
causare un malfunzionamento.
●Non esercitare forza eccessiva sul por-
tellone posteriore elettrico mentre il por-
tellone è in funzione.
●Fare attenzione a non danneggiare i
sensori (installati su i bordi destro e sini-
stro del portellone posteriore elettrico) con un coltello o un altro oggetto appun-
tito. Se un sensore viene scollegato, il
portellone posteriore elettrico non si chiuderà automaticamente.
■Precauzioni relative al portellone
posteriore elettrico dotato di fun- zione mani libere (se presente)
Il sensore piede è situato sotto la parte
centrale inferiore del paraurti posteriore.
Osservare quanto segue per garantire l'efficienza di funzi onamento del portellone
posteriore elettrico dotato di funzione mani
libere:

151
3
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
HIGHLANDER HV_EL

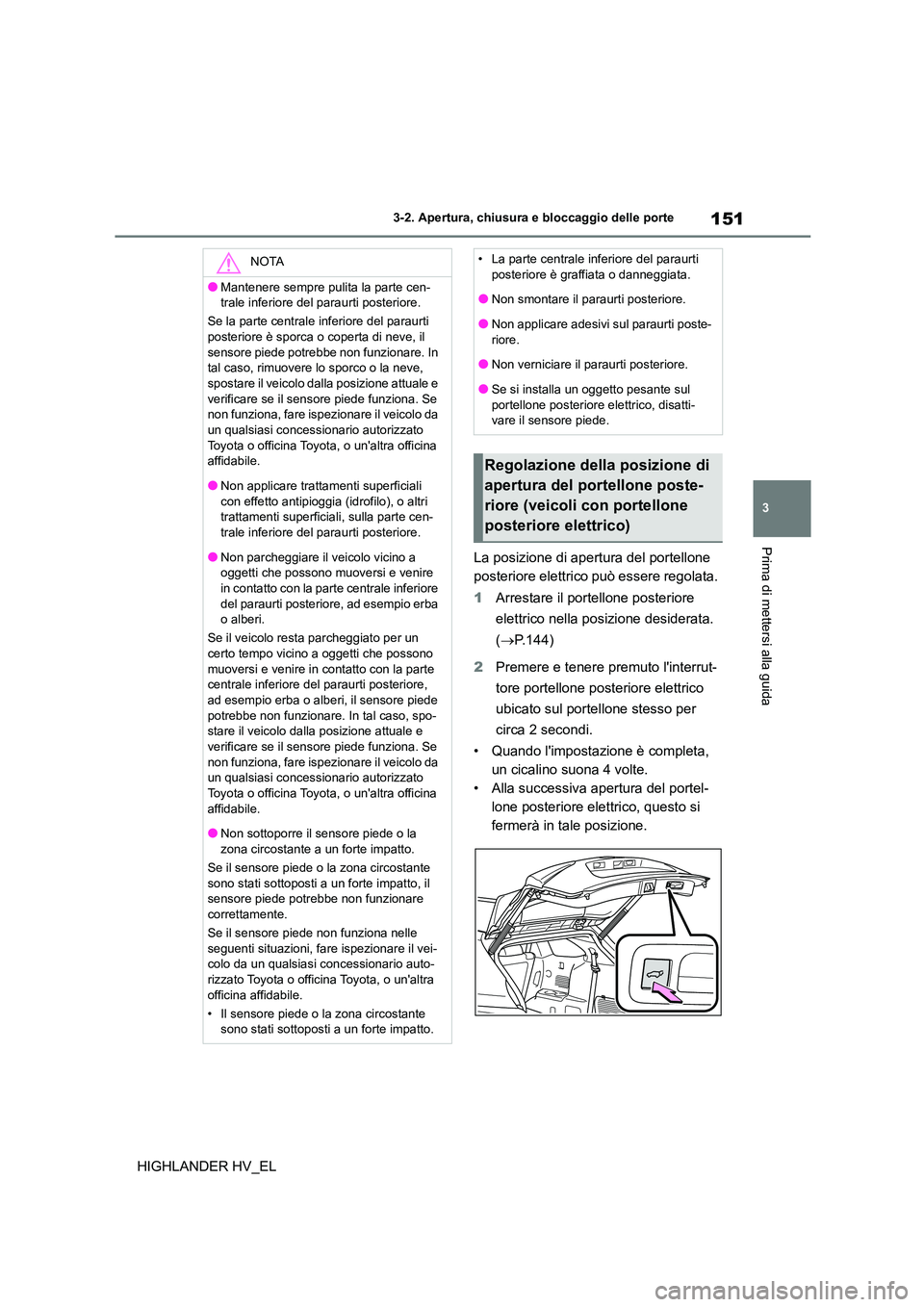

La posizione di apertura del portellone
posteriore elettrico può essere regolata.
1 Arrestare il portellone posteriore
elettrico nella posizione desiderata.
( P.144)
2 Premere e tenere premuto l'interrut-
tore portellone posteriore elettrico
ubicato sul portellone stesso per
circa 2 secondi.
• Quando l'impostazione è completa,
un cicalino suona 4 volte.
• Alla successiva apertura del portel-
lone posteriore elettrico, questo si
fermerà in tale posizione.
NOTA
●Mantenere sempre pulita la parte cen-
trale inferiore del paraurti posteriore.
Se la parte centrale inferiore del paraurti
posteriore è sporca o coperta di neve, il sensore piede potrebbe non funzionare. In
tal caso, rimuovere lo sporco o la neve,
spostare il veicolo dalla posizione attuale e verificare se il sensore piede funziona. Se
non funziona, fare ispez ionare il veicolo da
un qualsiasi c oncessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
●Non applicare trattamenti superficiali con effetto antipioggia (idrofilo), o altri
trattamenti superficiali, sulla parte cen-
trale inferiore del paraurti posteriore.
●Non parcheggiare il veicolo vicino a
oggetti che possono muoversi e venire
in contatto con la parte centrale inferiore del paraurti posteriore, ad esempio erba
o alberi.
Se il veicolo resta parcheggiato per un
certo tempo vicino a oggetti che possono muoversi e venire in contatto con la parte
centrale inferiore del paraurti posteriore,
ad esempio erba o alberi, il sensore piede
potrebbe non funzionare. In tal caso, spo- stare il veicolo dalla posizione attuale e
verificare se il sensore piede funziona. Se
non funziona, fare ispez ionare il veicolo da un qualsiasi c oncessionario autorizzato
Toyota o officina Toyota, o un'altra officina
affidabile.
●Non sottoporre il sensore piede o la
zona circostante a un forte impatto.
Se il sensore piede o la zona circostante
sono stati sottoposti a un forte impatto, il sensore piede potrebbe non funzionare
correttamente.
Se il sensore piede non funziona nelle
seguenti situazioni, fare ispezionare il vei- colo da un qualsiasi concessionario auto-
rizzato Toyota o officina Toyota, o un'altra
officina affidabile.
• Il sensore piede o la zona circostante sono stati sottoposti a un forte impatto.
• La parte centrale inferiore del paraurti
posteriore è graffiata o danneggiata.
●Non smontare il paraurti posteriore.
●Non applicare adesivi sul paraurti poste-
riore.
●Non verniciare il paraurti posteriore.
●Se si installa un oggetto pesante sul
portellone posteriore elettrico, disatti-
vare il sensore piede.
Regolazione della posizione di
apertura del portellone poste-
riore (veicoli con portellone
posteriore elettrico)

1523-2. Apertura, chiusura e bloccaggio delle porte
HIGHLANDER HV_EL

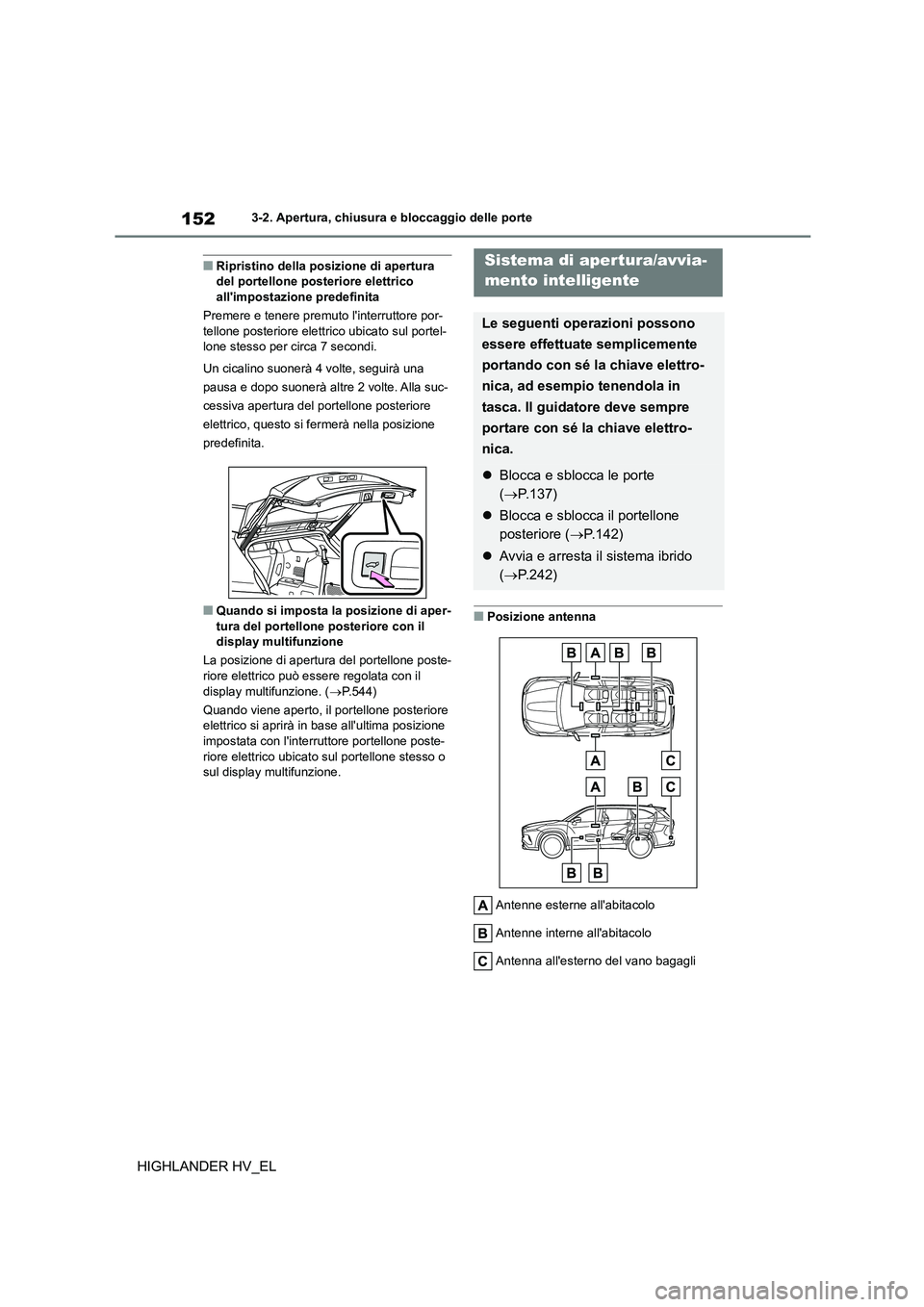

■Ripristino della posizione di apertura del portellone posteriore elettrico
all'impostazione predefinita
Premere e tenere premuto l'interruttore por-
tellone posteriore elettrico ubicato sul portel- lone stesso per circa 7 secondi.
Un cicalino suonerà 4 volte, seguirà una
pausa e dopo suonerà altre 2 volte. Alla suc-
cessiva apertura del portellone posteriore
elettrico, questo si fermerà nella posizione
predefinita.
■Quando si imposta la posizione di aper-
tura del portellone posteriore con il
display multifunzione
La posizione di apertura del portellone poste- riore elettrico può essere regolata con il
display multifunzione. ( P.544)
Quando viene aperto, il portellone posteriore
elettrico si aprirà in base all'ultima posizione impostata con l'interruttore portellone poste-
riore elettrico ubicato sul portellone stesso o
sul display multifunzione.
■Posizione antenna
Antenne esterne all'abitacolo
Antenne interne all'abitacolo
Antenna all'esterno del vano bagagli
Sistema di apertura/avvia-
mento intelligente
Le seguenti operazioni possono
essere effettuate semplicemente
portando con sé la chiave elettro-
nica, ad esempio tenendola in
tasca. Il guidatore deve sempre
portare con sé la chiave elettro-
nica.
 Blocca e sblocca le porte
( P.137)
 Blocca e sblocca il portellone
posteriore ( P.142)
 Avvia e arresta il sistema ibrido
( P.242)
