2020 TOYOTA HIGHLANDER Manuale duso (in Italian)

49
1

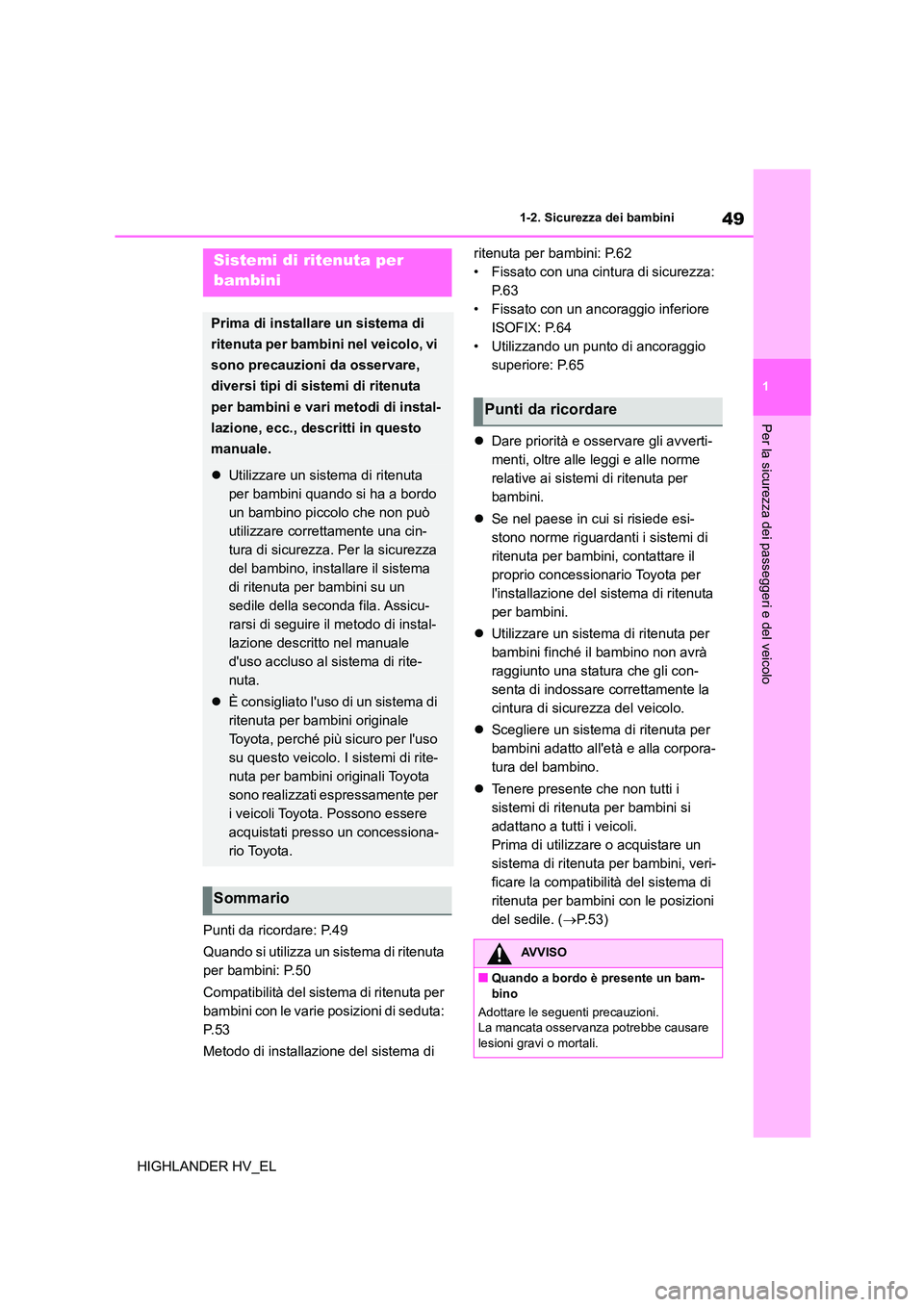

1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
HIGHLANDER HV_EL
Punti da ricordare: P.49
Quando si utilizza un sistema di ritenuta
per bambini: P.50
Compatibilità del sistema di ritenuta per
bambini con le varie posizioni di seduta:
P. 5 3
Metodo di installazione del sistema di
ritenuta per bambini: P.62
• Fissato con una cintura di sicurezza:
P. 6 3
• Fissato con un ancoraggio inferiore
ISOFIX: P.64
• Utilizzando un punto di ancoraggio
superiore: P.65
 Dare priorità e osservare gli avverti-
menti, oltre alle leggi e alle norme
relative ai sistemi di ritenuta per
bambini.
 Se nel paese in cui si risiede esi-
stono norme riguardanti i sistemi di
ritenuta per bambini, contattare il
proprio concessionario Toyota per
l'installazione del sistema di ritenuta
per bambini.
 Utilizzare un sistema di ritenuta per
bambini finché il bambino non avrà
raggiunto una statura che gli con-
senta di indossare correttamente la
cintura di sicurezza del veicolo.
 Scegliere un sistema di ritenuta per
bambini adatto all'età e alla corpora-
tura del bambino.
 Tenere presente che non tutti i
sistemi di ritenuta per bambini si
adattano a tutti i veicoli.
Prima di utilizzare o acquistare un
sistema di ritenuta per bambini, veri-
ficare la compatibili tà del sistema di
ritenuta per bambini con le posizioni
del sedile. ( P. 5 3 )
Sistemi di ritenuta per
bambini
Prima di installare un sistema di
ritenuta per bambini nel veicolo, vi
sono precauzioni da osservare,
diversi tipi di sistemi di ritenuta
per bambini e vari metodi di instal-
lazione, ecc., descritti in questo
manuale.
 Utilizzare un sistema di ritenuta
per bambini quando si ha a bordo
un bambino piccolo che non può
utilizzare correttamente una cin-
tura di sicurezza. Per la sicurezza
del bambino, installare il sistema
di ritenuta per bambini su un
sedile della seco nda fila. Assicu-
rarsi di seguire il metodo di instal-
lazione descritto nel manuale
d'uso accluso al sistema di rite-
nuta.
 È consigliato l'uso di un sistema di
ritenuta per bambini originale
Toyota, perché più sicuro per l'uso
su questo veicolo. I sistemi di rite-
nuta per bambini originali Toyota
sono realizzati espressamente per
i veicoli Toyota. Possono essere
acquistati presso un concessiona-
rio Toyota.
Sommario
Punti da ricordare
AVVISO
■Quando a bordo è presente un bam-
bino
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.

501-2. Sicurezza dei bambini
HIGHLANDER HV_EL
■Quando si installa un sistema di
ritenuta per bambini su un sedile
del passeggero anteriore
Per la sicurezza del bambino, installare
il sistema di ritenuta per bambini sui
sedili della seconda fila. Quando è ine-
vitabile installare un sistema di ritenuta
per bambini su un sedile del passeg-
gero anteriore, regolare il sedile come
segue e installare il sistema di ritenuta
per bambini.
 Spostare il sedile anteriore nella
posizione completamente arretrata.
 Regolare l'inclinazione dello schie-
nale sulla posizione più eretta.
Quando si installa un seggiolino per bambini
rivolto in direzione di marcia, se vi è spazio
tra il seggiolino per bambini e lo schienale,
regolare l'inclinazione dello schienale fino a
ottenere un buon contatto.
 Se il poggiatesta interferisce con il

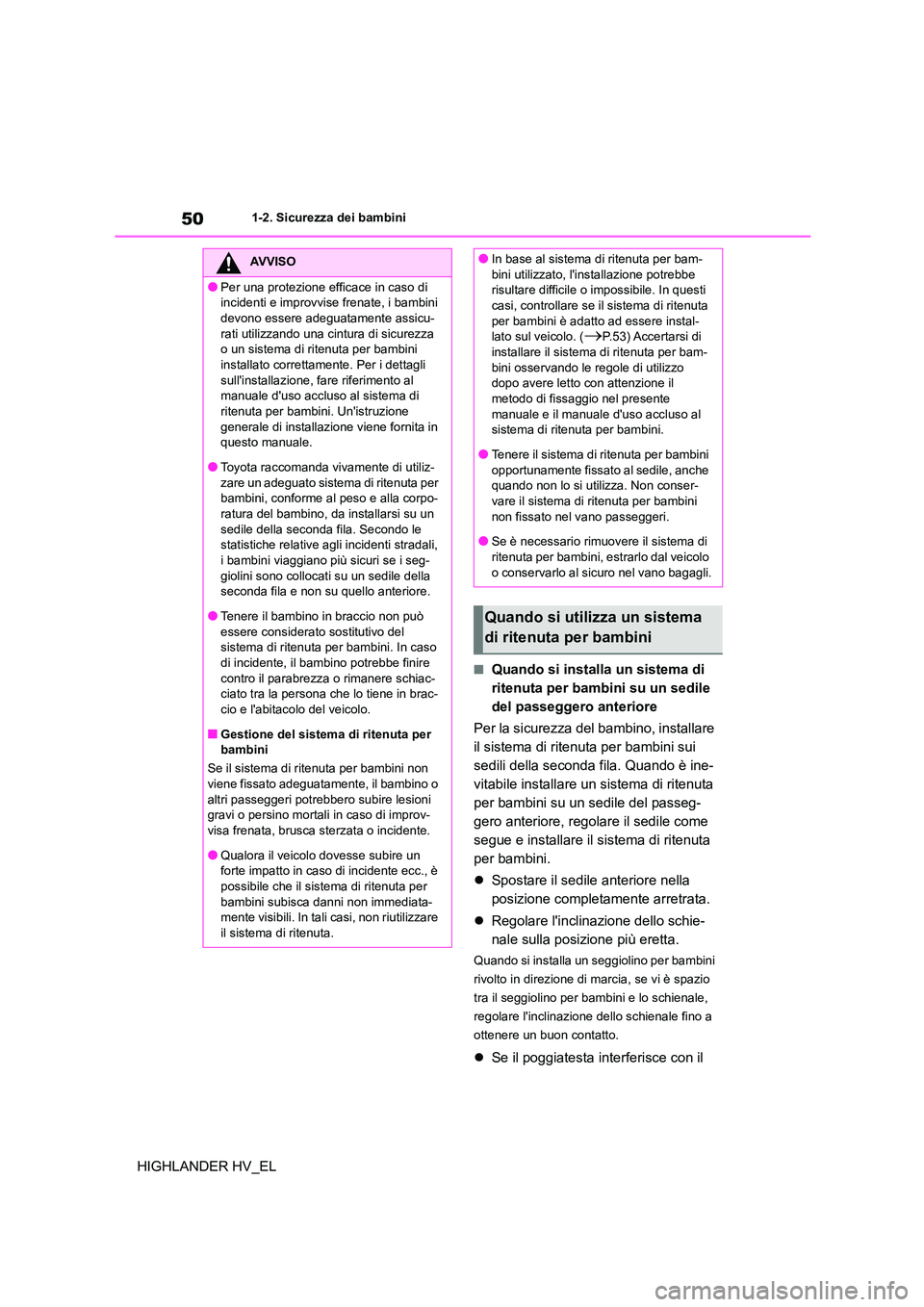

AVVISO
●Per una protezione efficace in caso di
incidenti e improvvise frenate, i bambini
devono essere adeguatamente assicu- rati utilizzando una cintura di sicurezza
o un sistema di ritenuta per bambini
installato correttamente. Per i dettagli sull'installazione, fare riferimento al
manuale d'uso accluso al sistema di
ritenuta per bambini. Un'istruzione generale di installazione viene fornita in
questo manuale.
●Toyota raccomanda vivamente di utiliz- zare un adeguato sistema di ritenuta per
bambini, conforme al peso e alla corpo-
ratura del bambino, da installarsi su un sedile della seconda fila. Secondo le
statistiche relative agli incidenti stradali,
i bambini viaggiano più sicuri se i seg- giolini sono collocati su un sedile della
seconda fila e non su quello anteriore.
●Tenere il bambino in braccio non può essere considerato sostitutivo del
sistema di ritenuta per bambini. In caso
di incidente, il bambino potrebbe finire contro il parabrezza o rimanere schiac-
ciato tra la persona che lo tiene in brac-
cio e l'abitacolo del veicolo.
■Gestione del sistema di ritenuta per bambini
Se il sistema di ritenuta per bambini non
viene fissato adeguatamente, il bambino o
altri passeggeri potrebbero subire lesioni gravi o persino mortali in caso di improv-
visa frenata, brusca sterzata o incidente.
●Qualora il veicolo dovesse subire un forte impatto in caso di incidente ecc., è
possibile che il sist ema di ritenuta per
bambini subisca danni non immediata- mente visibili. In tali casi, non riutilizzare
il sistema di ritenuta.
●In base al sistema di ritenuta per bam-
bini utilizzato, l'installazione potrebbe
risultare difficile o impossibile. In questi casi, controllare se il sistema di ritenuta
per bambini è adatto ad essere instal-
lato sul veicolo. (P.53) Accertarsi di installare il sistema di ritenuta per bam-
bini osservando le regole di utilizzo
dopo avere letto con attenzione il metodo di fissaggio nel presente
manuale e il manuale d'uso accluso al
sistema di ritenuta per bambini.
●Tenere il sistema di ritenuta per bambini opportunamente fissato al sedile, anche
quando non lo si utilizza. Non conser-
vare il sistema di ritenuta per bambini non fissato nel vano passeggeri.
●Se è necessario rimuovere il sistema di
ritenuta per bambini, estrarlo dal veicolo o conservarlo al sicuro nel vano bagagli.
Quando si utilizza un sistema
di ritenuta per bambini

51
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
HIGHLANDER HV_EL

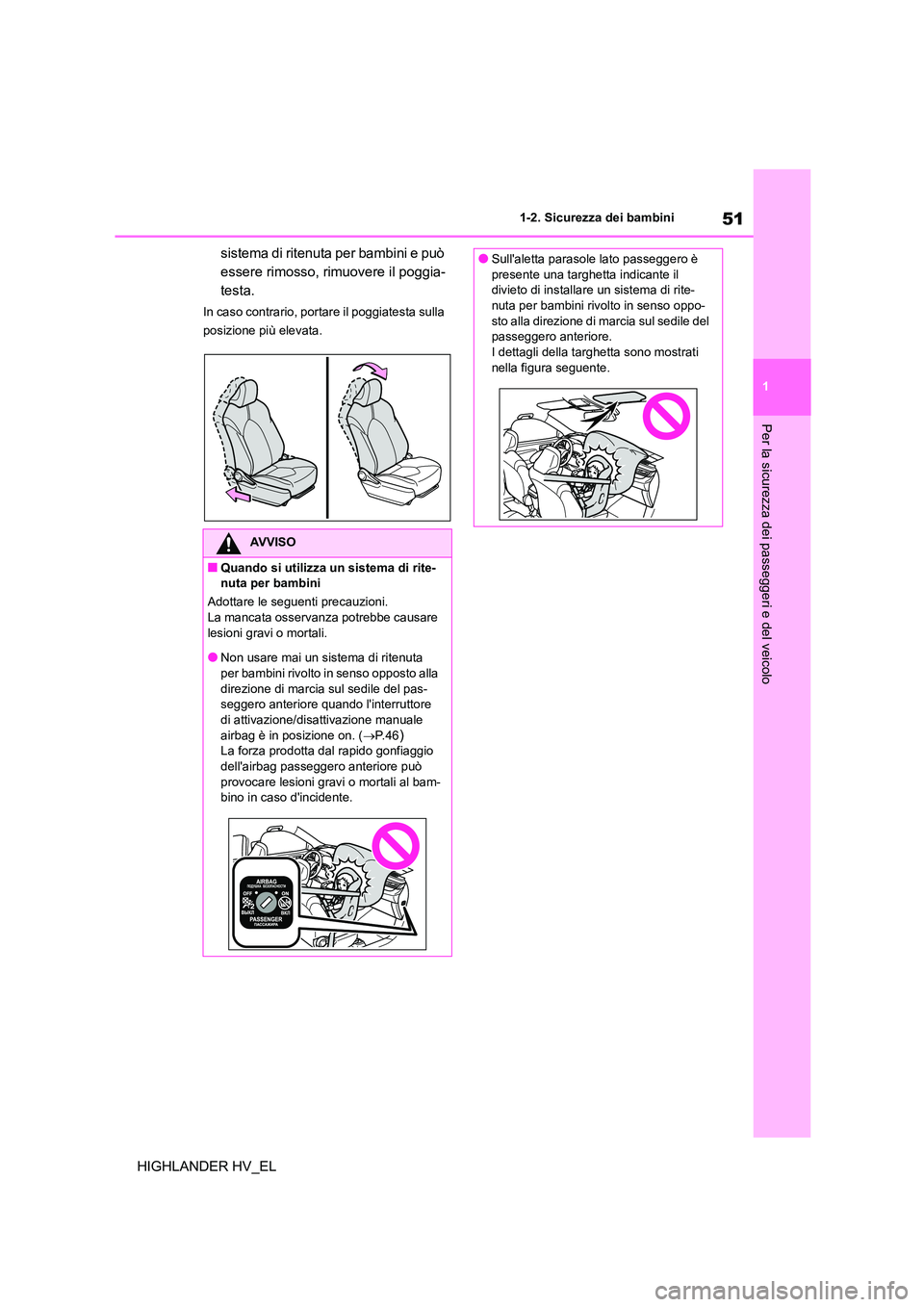

sistema di ritenuta per bambini e può
essere rimosso, rimuovere il poggia-
testa.
In caso contrario, portare il poggiatesta sulla
posizione più elevata.
AVVISO
■Quando si utilizza un sistema di rite-
nuta per bambini
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
●Non usare mai un sistema di ritenuta
per bambini rivolto in senso opposto alla direzione di marcia sul sedile del pas-
seggero anteriore quando l'interruttore
di attivazione/disattivazione manuale airbag è in posizione on. ( P. 4 6)
La forza prodotta dal rapido gonfiaggio
dell'airbag passeggero anteriore può provocare lesioni grav i o mortali al bam-
bino in caso d'incidente.
●Sull'aletta parasole lato passeggero è
presente una targhetta indicante il
divieto di installare un sistema di rite- nuta per bambini rivolto in senso oppo-
sto alla direzione di ma rcia sul sedile del
passeggero anteriore. I dettagli della targhetta sono mostrati
nella figura seguente.

521-2. Sicurezza dei bambini
HIGHLANDER HV_EL

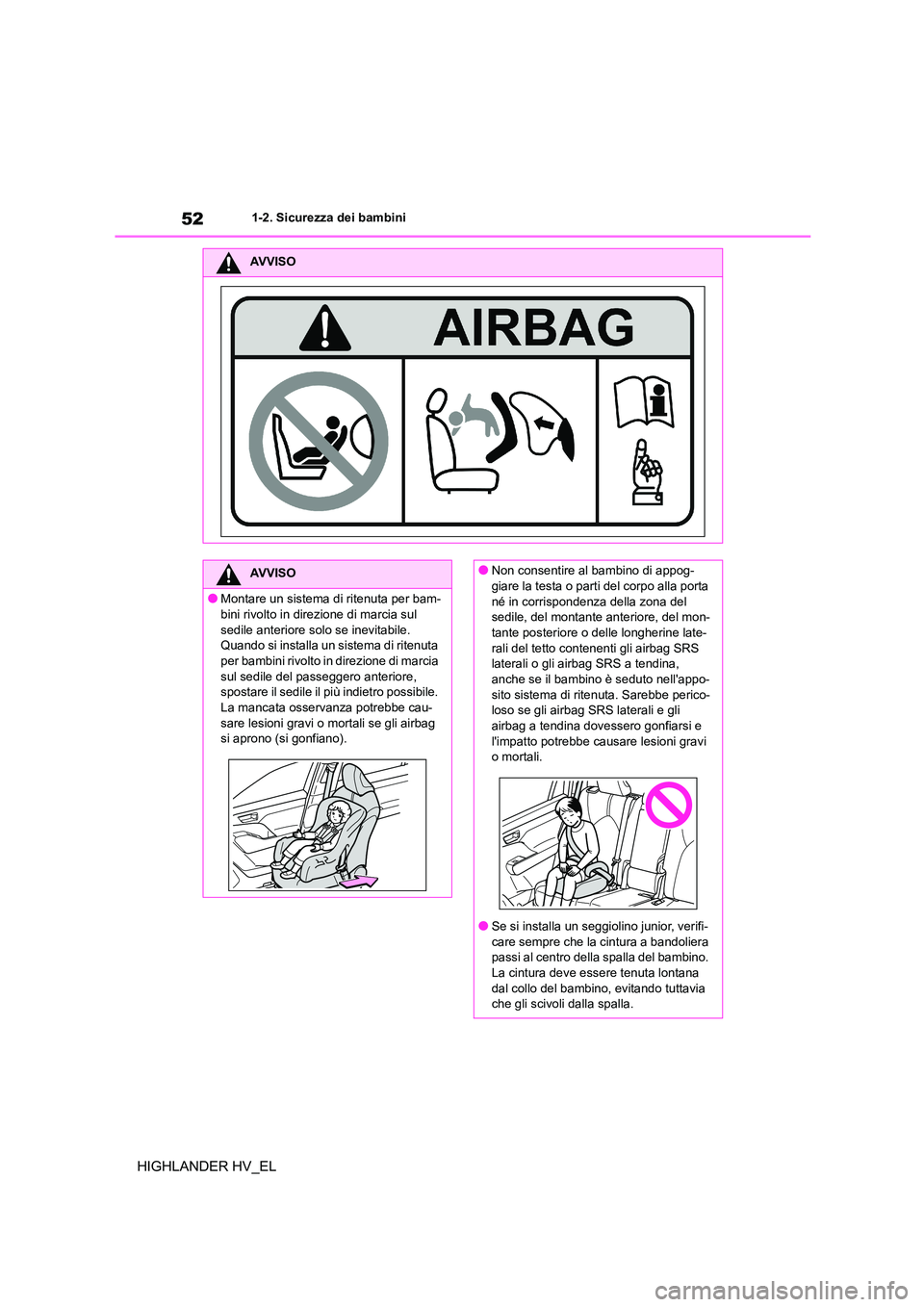

AVVISO
AVVISO
●Montare un sistema di ritenuta per bam-
bini rivolto in direzione di marcia sul
sedile anteriore solo se inevitabile. Quando si installa un sistema di ritenuta
per bambini rivolto in direzione di marcia
sul sedile del passeggero anteriore, spostare il sedile il più indietro possibile.
La mancata osservanza potrebbe cau-
sare lesioni gravi o mortali se gli airbag si aprono (si gonfiano).
●Non consentire al bambino di appog-
giare la testa o parti del corpo alla porta
né in corrispondenza della zona del sedile, del montante anteriore, del mon-
tante posteriore o delle longherine late-
rali del tetto contenenti gli airbag SRS laterali o gli airbag SRS a tendina,
anche se il bambino è seduto nell'appo-
sito sistema di ritenuta. Sarebbe perico- loso se gli airbag SRS laterali e gli
airbag a tendina dovessero gonfiarsi e
l'impatto potrebbe causare lesioni gravi o mortali.
●Se si installa un seggi olino junior, verifi-
care sempre che la cintura a bandoliera passi al centro della spalla del bambino.
La cintura deve essere tenuta lontana
dal collo del bambino, evitando tuttavia che gli scivoli dalla spalla.

53
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
HIGHLANDER HV_EL

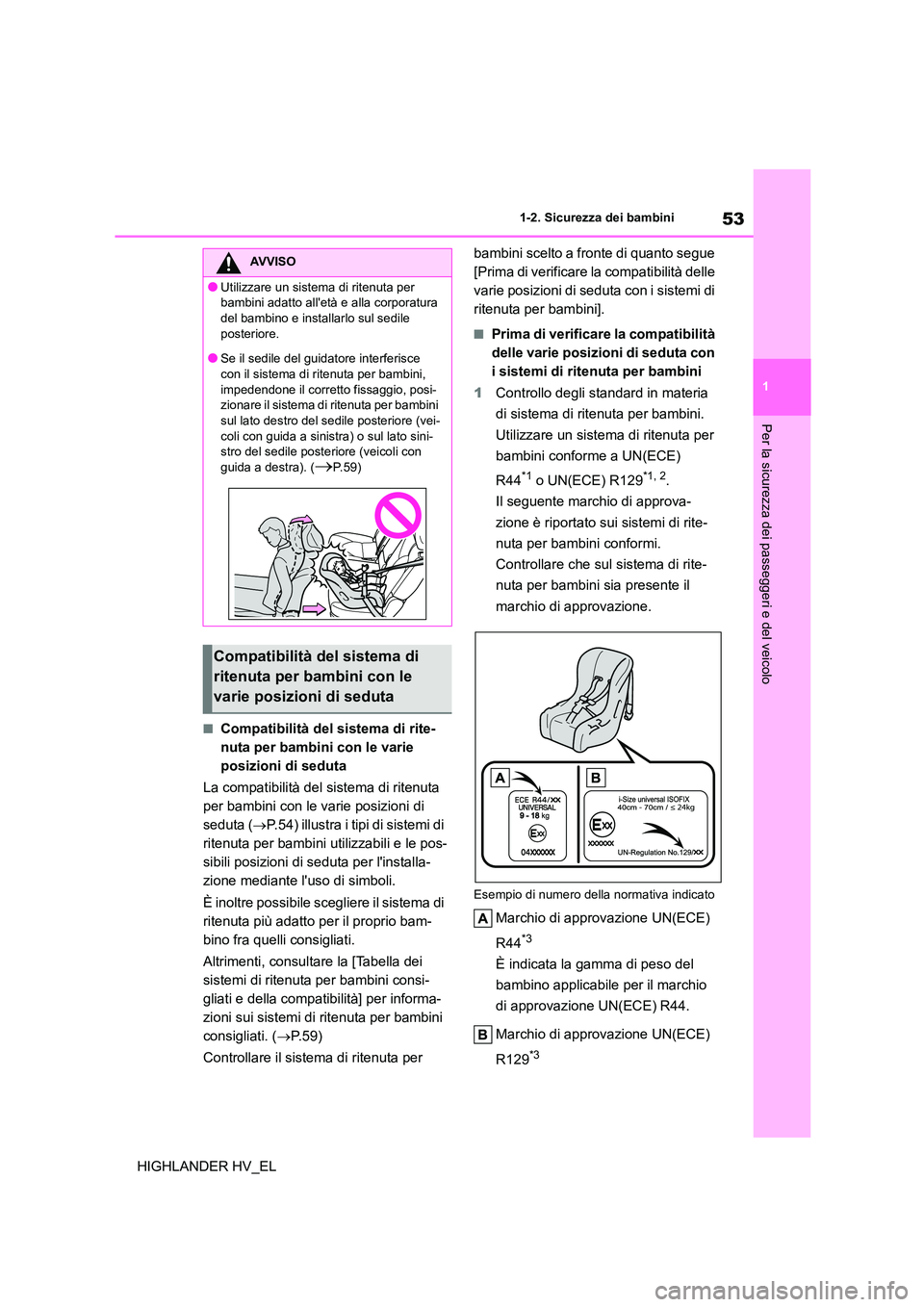

■Compatibilità del sistema di rite-
nuta per bambini con le varie
posizioni di seduta
La compatibilità del sistema di ritenuta
per bambini con le varie posizioni di
seduta ( P.54) illustra i tipi di sistemi di
ritenuta per bambini utilizzabili e le pos-
sibili posizioni di seduta per l'installa-
zione mediante l'uso di simboli.
È inoltre possibile scegliere il sistema di
ritenuta più adatto per il proprio bam-
bino fra quelli consigliati.
Altrimenti, consultare la [Tabella dei
sistemi di ritenuta per bambini consi-
gliati e della compatibilità] per informa-
zioni sui sistemi di ritenuta per bambini
consigliati. ( P. 5 9 )
Controllare il sistema di ritenuta per
bambini scelto a fronte di quanto segue
[Prima di verificare la compatibilità delle
varie posizioni di sedu ta con i sistemi di
ritenuta per bambini].
■Prima di verificare la compatibilità
delle varie posizioni di seduta con
i sistemi di ritenuta per bambini
1 Controllo degli standard in materia
di sistema di ritenuta per bambini.
Utilizzare un sistema di ritenuta per
bambini conforme a UN(ECE)
R44*1 o UN(ECE) R129*1, 2.
Il seguente marchio di approva-
zione è riportato sui sistemi di rite-
nuta per bambini conformi.
Controllare che sul sistema di rite-
nuta per bambini sia presente il
marchio di approvazione.
Esempio di numero della normativa indicato
Marchio di approvazione UN(ECE)
R44*3
È indicata la gamma di peso del
bambino applicabile per il marchio
di approvazione UN(ECE) R44.
Marchio di approvazione UN(ECE)
R129*3
AVVISO
●Utilizzare un sistema di ritenuta per
bambini adatto all'età e alla corporatura
del bambino e installarlo sul sedile posteriore.
●Se il sedile del guidatore interferisce
con il sistema di ritenuta per bambini, impedendone il corretto fissaggio, posi-
zionare il sistema di ritenuta per bambini
sul lato destro del sedile posteriore (vei- coli con guida a sinistra) o sul lato sini-
stro del sedile poste riore (veicoli con
guida a destra). (P.59)
Compatibilità del sistema di
ritenuta per bambini con le
varie posizioni di seduta

541-2. Sicurezza dei bambini
HIGHLANDER HV_EL

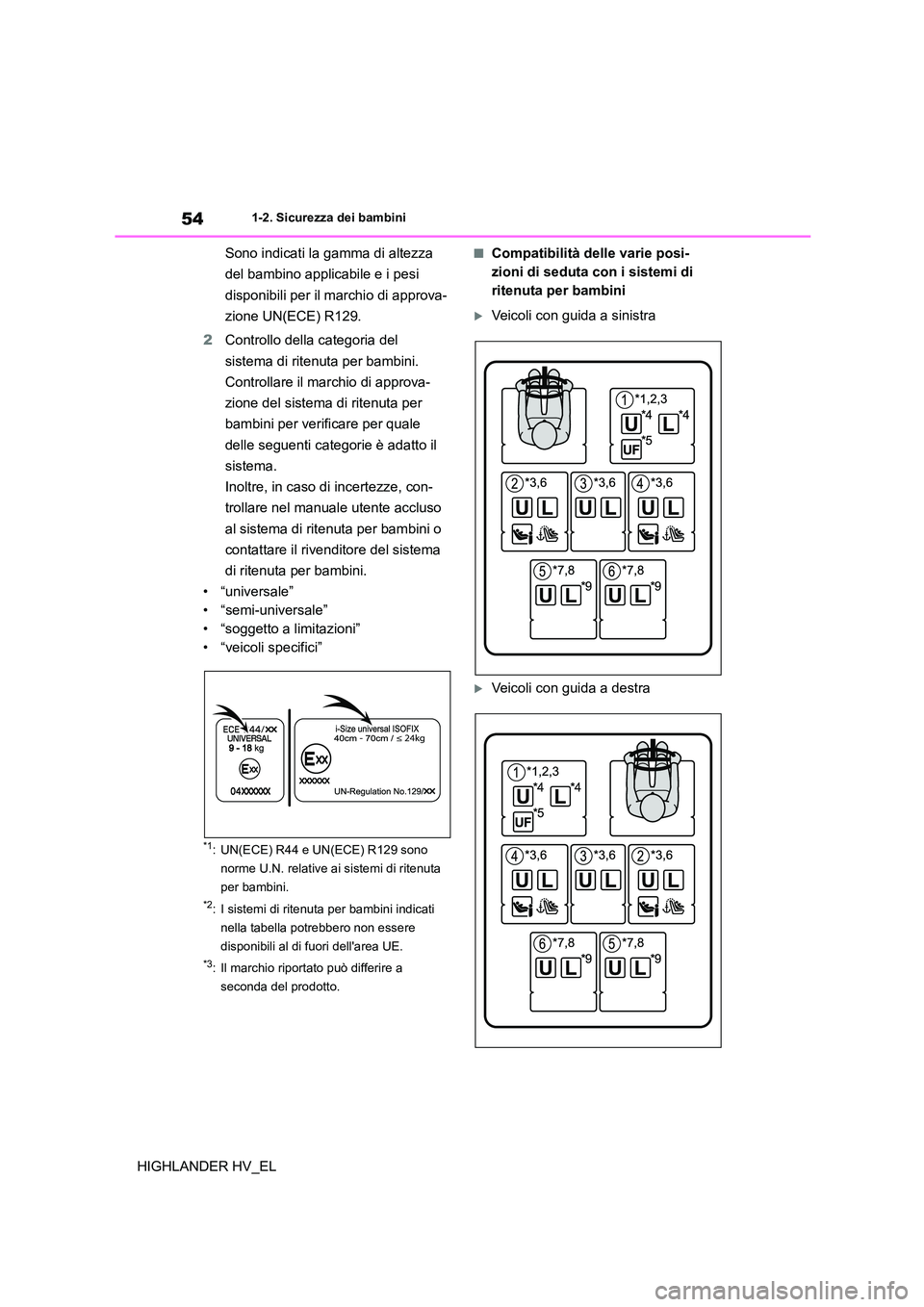

Sono indicati la gamma di altezza
del bambino applicabile e i pesi
disponibili per il marchio di approva-
zione UN(ECE) R129.
2 Controllo della categoria del
sistema di ritenuta per bambini.
Controllare il marchio di approva-
zione del sistema di ritenuta per
bambini per verificare per quale
delle seguenti categorie è adatto il
sistema.
Inoltre, in caso di incertezze, con-
trollare nel manuale utente accluso
al sistema di ritenuta per bambini o
contattare il rivenditore del sistema
di ritenuta per bambini.
•“universale”
• “semi-universale”
• “soggetto a limitazioni”
• “veicoli specifici”
*1: UN(ECE) R44 e UN(ECE) R129 sono
norme U.N. relative ai sistemi di ritenuta
per bambini.
*2: I sistemi di ritenuta per bambini indicati
nella tabella potrebbero non essere
disponibili al di fuori dell'area UE.
*3: Il marchio riportato può differire a
seconda del prodotto.
■Compatibilità delle varie posi-
zioni di seduta con i sistemi di
ritenuta per bambini
Veicoli con guida a sinistra
Veicoli con guida a destra

55
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
HIGHLANDER HV_EL

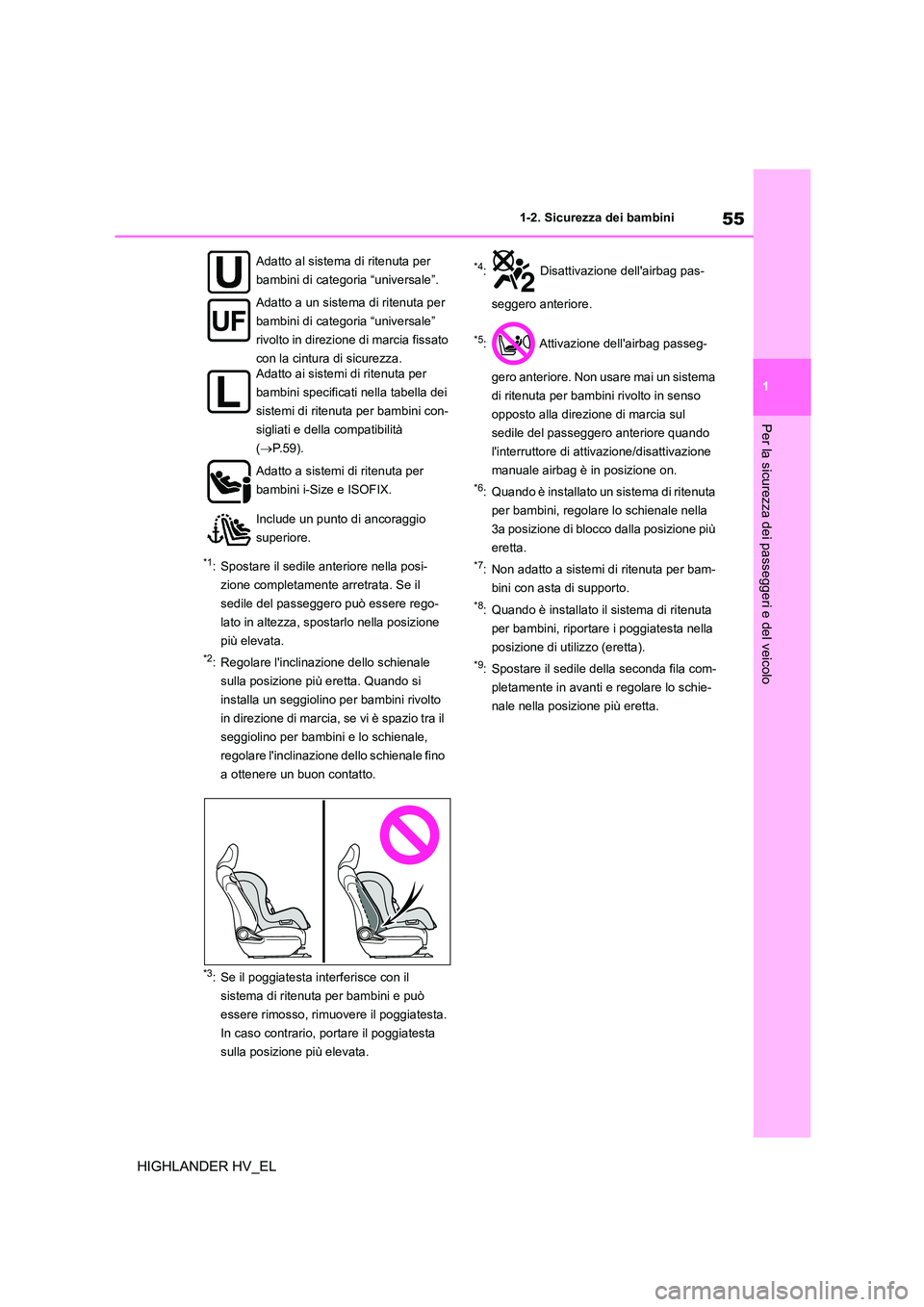

*1: Spostare il sedile anteriore nella posi-
zione completamente arretrata. Se il
sedile del passeggero può essere rego-
lato in altezza, s postarlo nella posizione
più elevata.
*2: Regolare l'inclinazione dello schienale
sulla posizione più eretta. Quando si
installa un seggiolino per bambini rivolto
in direzione di marcia, se vi è spazio tra il
seggiolino per bambini e lo schienale,
regolare l'inclinazione dello schienale fino
a ottenere un buon contatto.
*3: Se il poggiatesta interferisce con il
sistema di ritenuta per bambini e può
essere rimosso, rimuovere il poggiatesta.
In caso contrario, portare il poggiatesta
sulla posizione più elevata.
*4: Disattivazione dell'airbag pas-
seggero anteriore.
*5: Attivazione dell'airbag passeg-
gero anteriore. Non usare mai un sistema
di ritenuta per bambini rivolto in senso
opposto alla direzione di marcia sul
sedile del passeggero anteriore quando
l'interruttore di attivazione/disattivazione
manuale airbag è in posizione on.
*6: Quando è installato un sistema di ritenuta
per bambini, regolare lo schienale nella
3a posizione di blocco dalla posizione più
eretta.
*7: Non adatto a sistemi di ritenuta per bam-
bini con asta di supporto.
*8: Quando è installato il sistema di ritenuta
per bambini, riportare i poggiatesta nella
posizione di utilizzo (eretta).
*9: Spostare il sedile della seconda fila com-
pletamente in avanti e regolare lo schie-
nale nella posizione più eretta.
Adatto al sistema di ritenuta per
bambini di categoria “universale”.
Adatto a un sistema di ritenuta per
bambini di categoria “universale”
rivolto in direzione di marcia fissato
con la cintura di sicurezza.
Adatto ai sistemi di ritenuta per
bambini specificati nella tabella dei
sistemi di ritenuta per bambini con-
sigliati e della compatibilità
( P.59).
Adatto a sistemi di ritenuta per
bambini i-Size e ISOFIX.
Include un punto di ancoraggio
superiore.

561-2. Sicurezza dei bambini
HIGHLANDER HV_EL

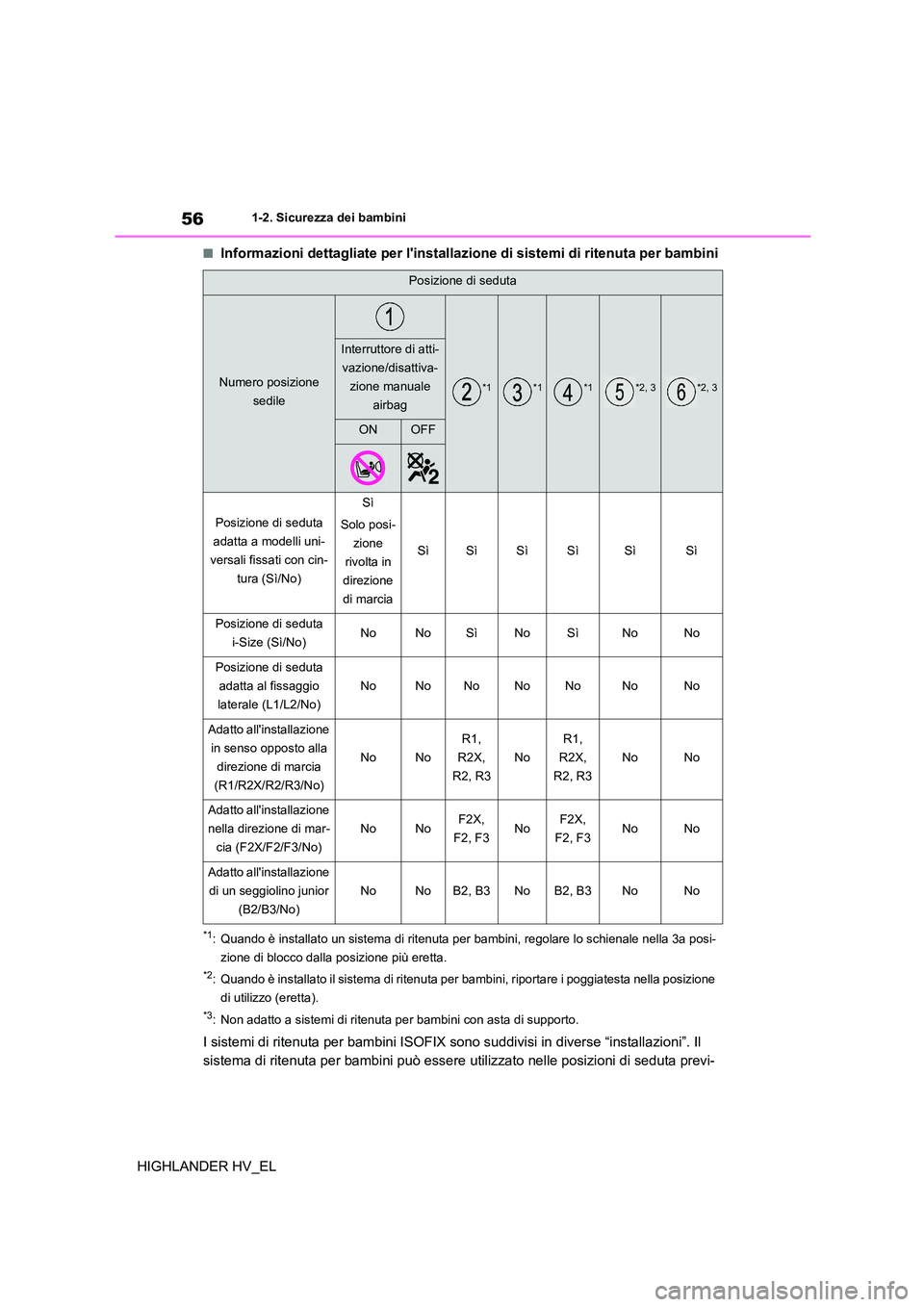

■Informazioni dettagliate per l'installazione di sistemi di ritenuta per bambini
*1: Quando è installato un sistema di ritenuta per bambini, regolare lo schienale nella 3a posi-
zione di blocco dalla posizione più eretta.
*2: Quando è installato il sistema di ritenuta per bambini, riportare i poggiatesta nella posizione
di utilizzo (eretta).
*3: Non adatto a sistemi di ritenuta pe r bambini con asta di supporto.
I sistemi di ritenuta per bambini ISOFIX sono suddivisi in diverse “installazioni”. Il
sistema di ritenuta per bambini può essere utilizzato nelle posizioni di seduta previ-
Posizione di seduta
Numero posizione
sedile*1*1*1*2, 3*2, 3
Interruttore di atti-
vazione/disattiva-
zione manuale
airbag
ONOFF
Posizione di seduta
adatta a modelli uni-
versali fissati con cin-
tura (Sì/No)
Sì
Solo posi-
zione
rivolta in
direzione
di marcia
SìSìSìSìSìSì
Posizione di seduta
i-Size (Sì/No)NoNoSìNoSìNoNo
Posizione di seduta
adatta al fissaggio
laterale (L1/L2/No)
NoNoNoNoNoNoNo
Adatto all'installazione
in senso opposto alla
direzione di marcia
(R1/R2X/R2/R3/No)
NoNo
R1,
R2X,
R2, R3
No
R1,
R2X,
R2, R3
NoNo
Adatto all'installazione
nella direzione di mar-
cia (F2X/F2/F3/No)
NoNoF2X,
F2, F3NoF2X,
F2, F3NoNo
Adatto all'installazione
di un seggiolino junior
(B2/B3/No)
NoNoB2, B3NoB2, B3NoNo
