2020 TOYOTA HIGHLANDER Manuale duso (in Italian)

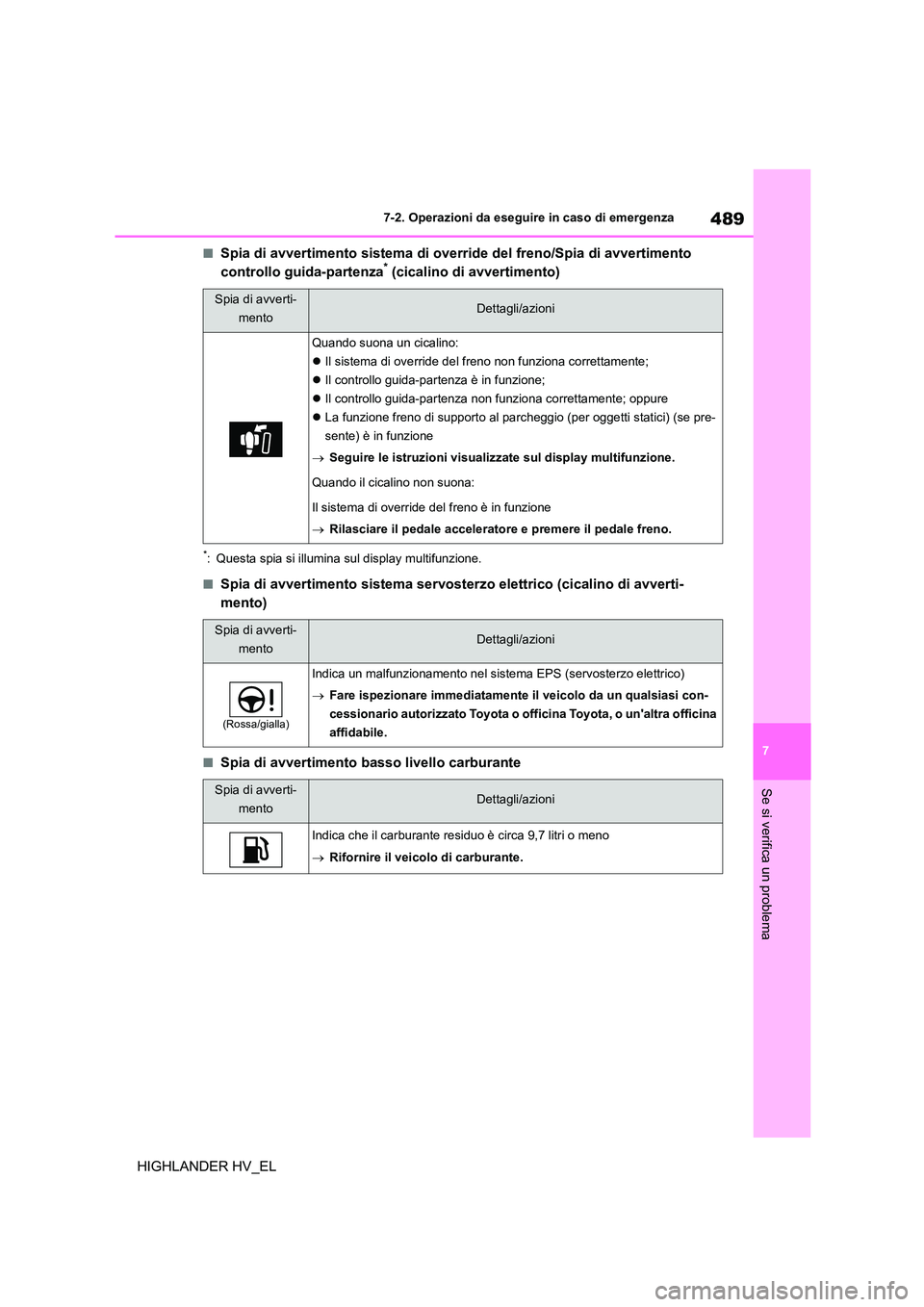

489
7
7-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
HIGHLANDER HV_EL
■Spia di avvertimento sistema di override del freno/Spia di avvertimento
controllo guida-partenza* (cicalino di avvertimento)
*: Questa spia si illumina sul display multifunzione.
■Spia di avvertimento sistema servosterzo elettrico (cicalino di avverti-
mento)
■Spia di avvertimento basso livello carburante
Spia di avverti-
mentoDettagli/azioni
Quando suona un cicalino:
 Il sistema di override del freno non funziona correttamente;
 Il controllo guida-partenza è in funzione;
 Il controllo guida-partenza non funziona correttamente; oppure
 La funzione freno di supporto al parcheggio (per oggetti statici) (se pre-
sente) è in funzione
 Seguire le istruzioni visualizzate sul display multifunzione.
Quando il cicalino non suona:
Il sistema di override del freno è in funzione
 Rilasciare il pedale acceleratore e premere il pedale freno.
Spia di avverti-
mentoDettagli/azioni
(Rossa/gialla)
Indica un malfunzionamento nel sist ema EPS (servosterzo elettrico)
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Spia di avverti-
mentoDettagli/azioni
Indica che il carburante residuo è circa 9,7 litri o meno
 Rifornire il veicolo di carburante.

4907-2. Operazioni da eseguire in caso di emergenza
HIGHLANDER HV_EL
■Spia di promemoria cintura di sicurezza guidatore e passeggero anteriore
(cicalino di avvertimento)*
*: Cicalino di avvertimento cintura di sicurezza guidatore e passeggero anteriore:
Il cicalino di avvertimento della cintura di sicurezza del guidatore e del passeggero anteriore
suona per segnalare al guidatore e al passeggero anteriore che la relativa cintura di sicurezza
non è allacciata. Se la cintura di sicurezza non è allacciata, il cicalino suona in modo intermit-
tente per un determinato periodo di tempo dopo c he il veicolo ha raggiunto una certa velocità.
■Spia di promemoria cinture di sicurezza passeggeri posteriori*1 (cicalino di
avvertimento)*2
*1: Questa spia si accende sul pannello centrale.
*2: Cicalino di avvertimento cinture di sicurezza passeggeri posteriori:
Il cicalino di avvertimento cinture di sicurezz a passeggeri posteriori suona per avvisare il pas-
seggero posteriore che la relativa cintura di sicurezza non è allacciata. Se la cintura di sicu-
rezza non è allacciata, il cicalino suona in m odo intermittente per un determinato periodo di
tempo dopo che il veicolo ha raggiunto una certa velocità.
Spia di avverti-
mentoDettagli/azioni
Avverte il guidatore e/o il passeggero anteriore di allacciare le cinture di
sicurezza
 Allacciare la cintura di sicurezza.
Se il sedile del passeggero anteriore è occupato, anche la cintura
di sicurezza passeggero anteriore deve essere allacciata perché si
spenga la spia di avvertimento (cicalino di avvertimento).
Spia di avverti-
mentoDettagli/azioni
Avverte i passeggeri dei s edili della seconda e/o terza fila di allacciare le
cinture di sicurezza. L'indicatore co rrispondente alla cintura di sicurezza
non allacciata del sedile della se conda o terza fila si illumina.
 Allacciare la cintura di sicurezza.

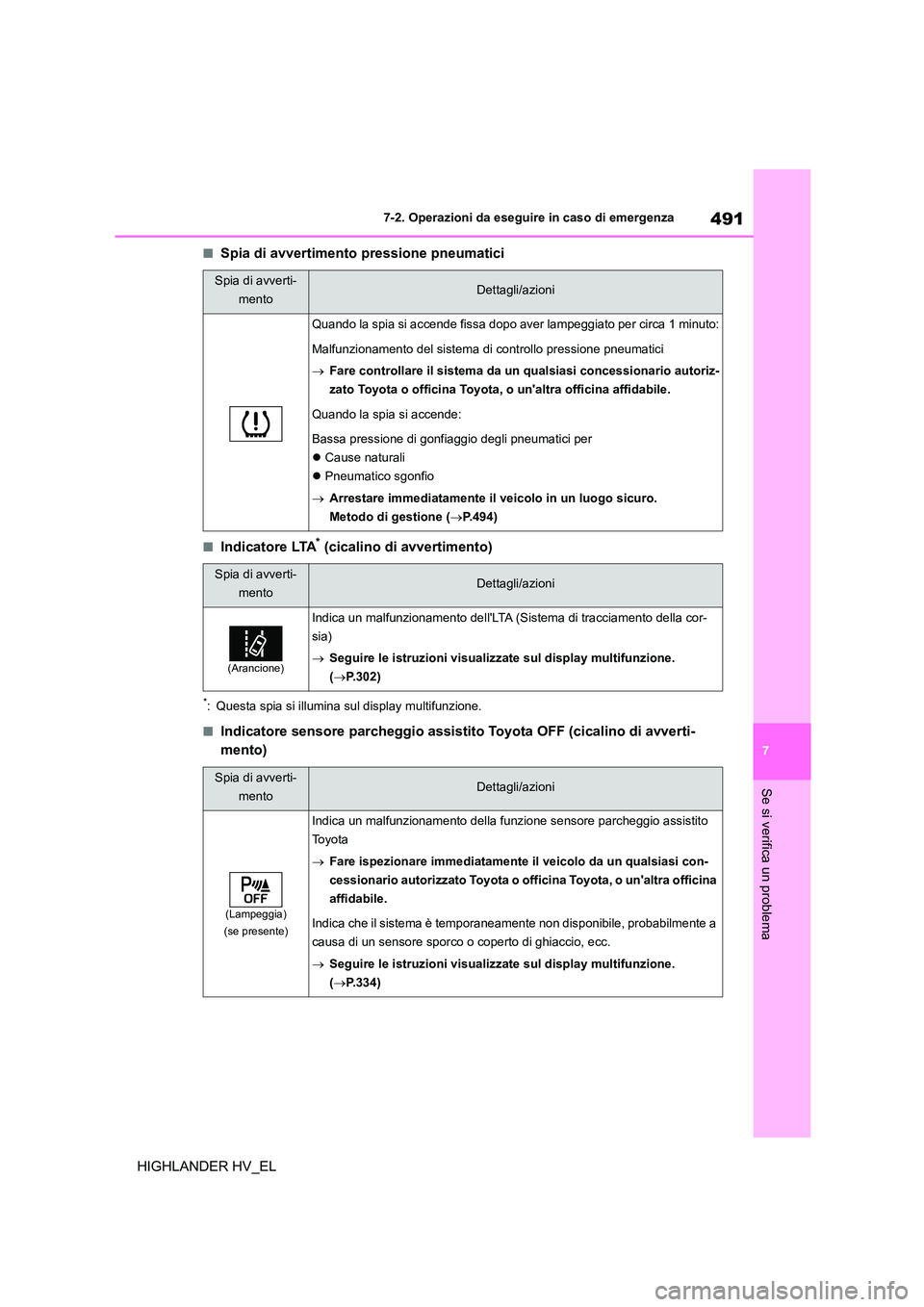

491
7
7-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
HIGHLANDER HV_EL
■Spia di avvertimento pressione pneumatici
■Indicatore LTA* (cicalino di avvertimento)
*: Questa spia si illumina sul display multifunzione.
■Indicatore sensore parcheggio assistito Toyota OFF (cicalino di avverti-
mento)
Spia di avverti-
mentoDettagli/azioni
Quando la spia si accende fissa dopo aver lampeggiato per circa 1 minuto:
Malfunzionamento del sistema di controllo pressione pneumatici
 Fare controllare il sistema da un qualsiasi concessionario autoriz-
zato Toyota o officina Toyota, o un'altra officina affidabile.
Quando la spia si accende:
Bassa pressione di gonfiaggio degli pneumatici per
 Cause naturali
 Pneumatico sgonfio
 Arrestare immediatamente il veicolo in un luogo sicuro.
Metodo di gestione ( P.494)
Spia di avverti-
mentoDettagli/azioni
(Arancione)
Indica un malfunzionamento dell'LTA (S istema di tracciamento della cor-
sia)
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.302)
Spia di avverti-
mentoDettagli/azioni
(Lampeggia)
(se presente)
Indica un malfunzionamento della funz ione sensore parcheggio assistito
To y o t a
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Indica che il sistema è tempor aneamente non disponibile, probabilmente a
causa di un sensore sporco o coperto di ghiaccio, ecc.
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.334)

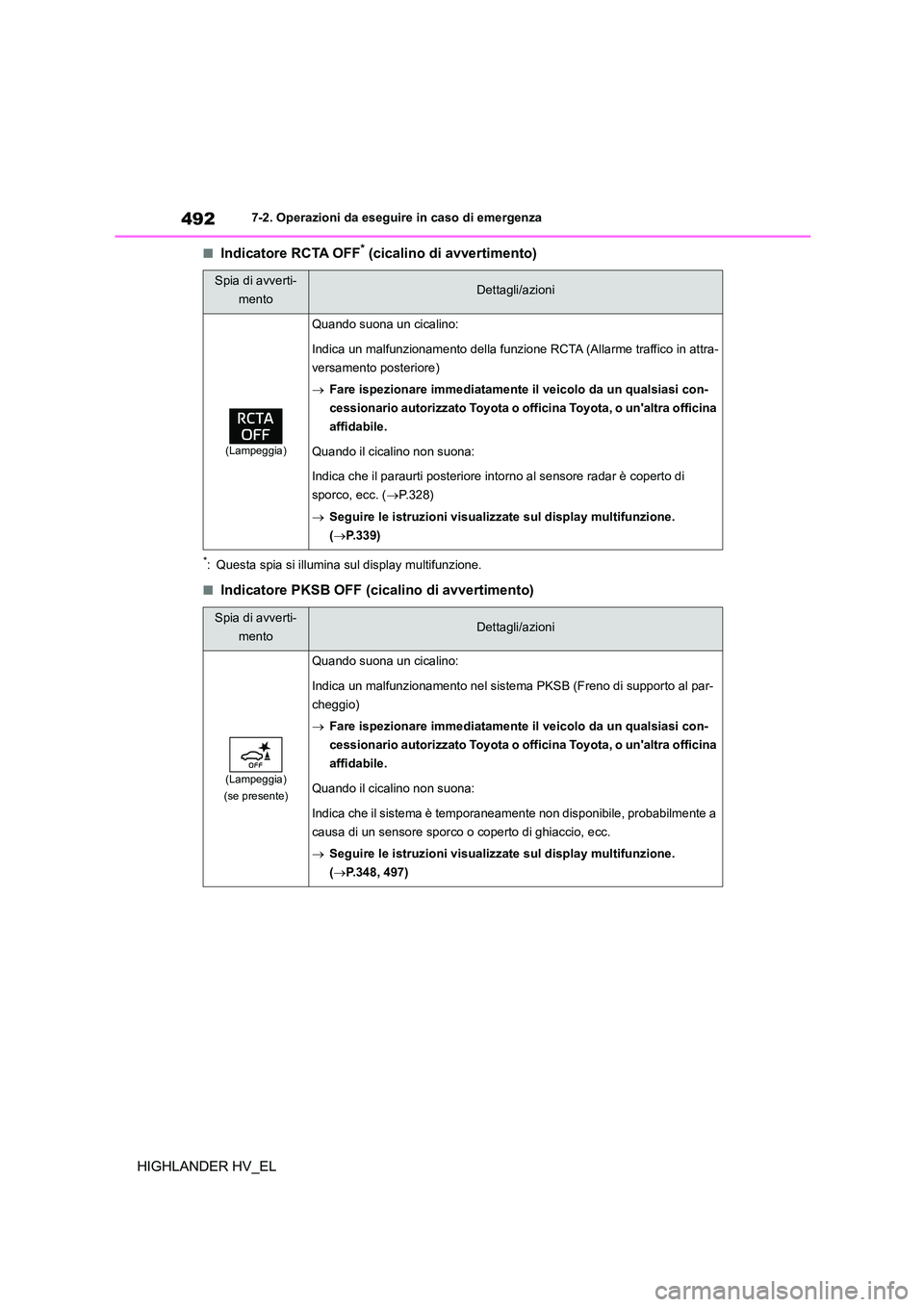

4927-2. Operazioni da eseguire in caso di emergenza
HIGHLANDER HV_EL
■Indicatore RCTA OFF* (cicalino di avvertimento)
*: Questa spia si illumina sul display multifunzione.
■Indicatore PKSB OFF (cicalino di avvertimento)
Spia di avverti-
mentoDettagli/azioni
(Lampeggia)
Quando suona un cicalino:
Indica un malfunzionamento della funzione RCTA (Allarme traffico in attra-
versamento posteriore)
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Quando il cicalino non suona:
Indica che il paraurti posteriore in torno al sensore radar è coperto di
sporco, ecc. ( P.328)
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.339)
Spia di avverti-
mentoDettagli/azioni
(Lampeggia)
(se presente)
Quando suona un cicalino:
Indica un malfunzionamento nel sistema PKSB (Freno di supporto al par-
cheggio)
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Quando il cicalino non suona:
Indica che il sistema è tempor aneamente non disponibile, probabilmente a
causa di un sensore sporco o coperto di ghiaccio, ecc.
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.348, 497)

493
7
7-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
HIGHLANDER HV_EL
■Spia di avvertimento PCS
■Indicatore pattinamento
Spia di avverti-
mentoDettagli/azioni
(Lampeggiante o illuminata)
Quando suona un cicalino contemporaneamente:
Indica che si è verificato un malfunz ionamento nel PCS (Sistema pre-colli-
sione).
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Quando il cicalino non suona:
Il PCS (Sistema pre-collisione) non è momentaneamente disponibile,
potrebbe essere necessaria un'azione correttiva.
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.270, 499)
Se il sistema PCS (Sistema pre-coll isione) o VSC (Controllo stabilità vei-
colo) è disattivato, la spia di avvertimento PCS si illumina.
 P. 2 9 3
Spia di avverti-
mentoDettagli/azioni
Quando la spia di avvertimento è accesa:
Indica la presenza di un malf unzionamento nei seguenti sistemi:
 Sistema VSC;
 Sistema TRC;
 Controllo sbandamento del rimorchio; o
 Sistema controllo assistenza partenza in salita;
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Quando la spia di avvertimento lampeggia:
Indica che il sistema ABS, VSC, TRC o controllo sbandamento del rimor-
chio è in funzione

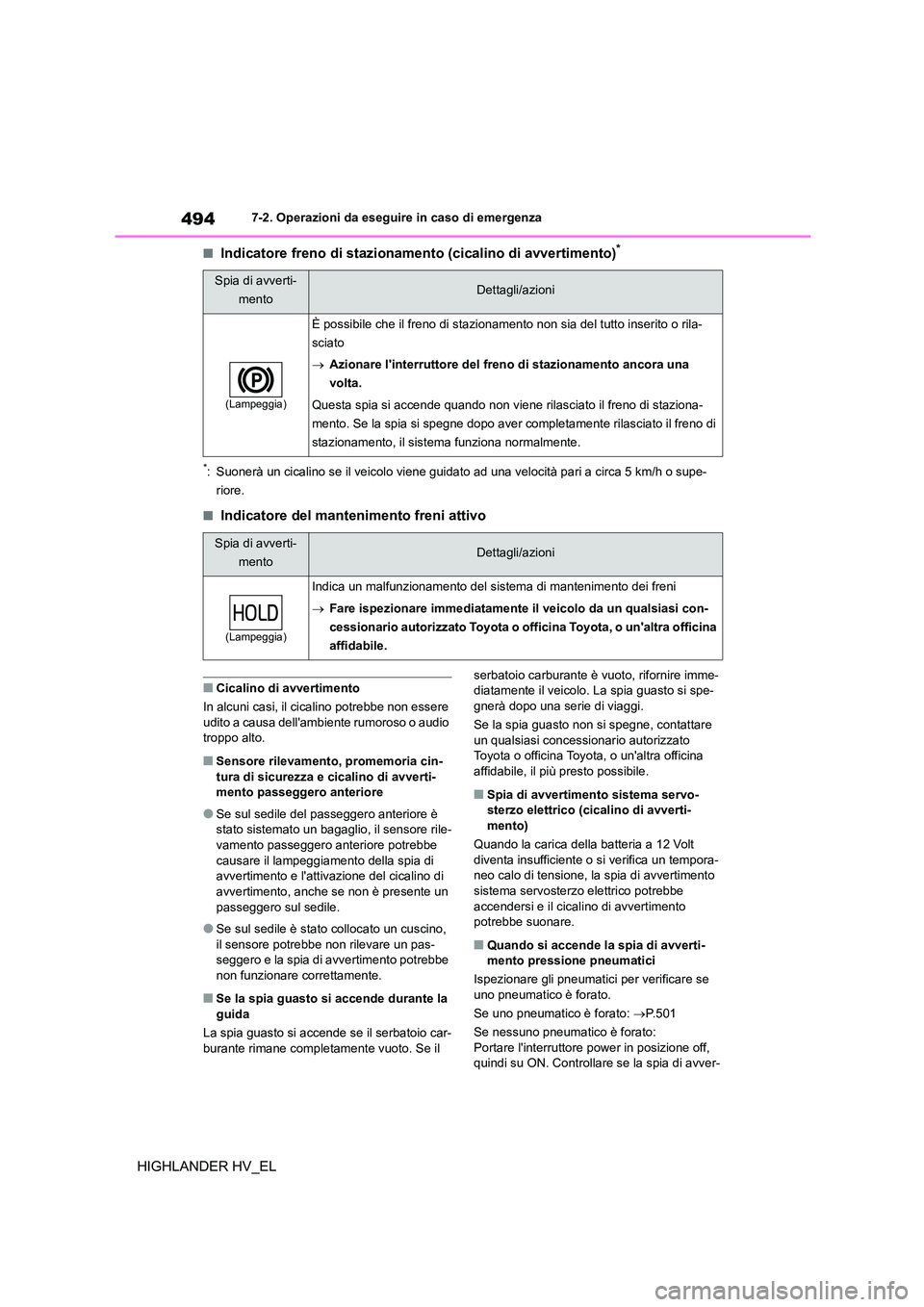

4947-2. Operazioni da eseguire in caso di emergenza
HIGHLANDER HV_EL
■Indicatore freno di stazionamento (cicalino di avvertimento)*
*: Suonerà un cicalino se il veicolo viene guidato ad una velocità pari a circa 5 km/h o supe-
riore.
■Indicatore del mantenimento freni attivo
■Cicalino di avvertimento
In alcuni casi, il cicalino potrebbe non essere
udito a causa dell'ambiente rumoroso o audio troppo alto.
■Sensore rilevamento, promemoria cin-
tura di sicurezza e cicalino di avverti-
mento passeggero anteriore
●Se sul sedile del passeggero anteriore è
stato sistemato un bagaglio, il sensore rile- vamento passeggero anteriore potrebbe
causare il lampeggiamento della spia di
avvertimento e l'attivazione del cicalino di avvertimento, anche se non è presente un
passeggero sul sedile.
●Se sul sedile è stato collocato un cuscino,
il sensore potrebbe non rilevare un pas-
seggero e la spia di avvertimento potrebbe non funzionare correttamente.
■Se la spia guasto si accende durante la
guida
La spia guasto si accende se il serbatoio car-
burante rimane completamente vuoto. Se il
serbatoio carburante è vuoto, rifornire imme-
diatamente il veicolo. La spia guasto si spe-
gnerà dopo una serie di viaggi.
Se la spia guasto non si spegne, contattare un qualsiasi concessionario autorizzato
Toyota o officina Toyota, o un'altra officina
affidabile, il più presto possibile.
■Spia di avvertimento sistema servo- sterzo elettrico (cicalino di avverti-
mento)
Quando la carica della batteria a 12 Volt
diventa insufficiente o si verifica un tempora- neo calo di tensione, la spia di avvertimento
sistema servosterzo elettrico potrebbe
accendersi e il cicali no di avvertimento potrebbe suonare.
■Quando si accende la spia di avverti-
mento pressione pneumatici
Ispezionare gli pneumatic i per verificare se
uno pneumatico è forato.
Se uno pneumatico è forato: P.501
Se nessuno pneumatico è forato: Portare l'interruttore power in posizione off,
quindi su ON. Controllare se la spia di avver-
Spia di avverti-
mentoDettagli/azioni
(Lampeggia)
È possibile che il freno di stazionament o non sia del tutto inserito o rila-
sciato
 Azionare l'interruttore del freno di stazionamento ancora una
volta.
Questa spia si accende quando non viene rilasciato il freno di staziona-
mento. Se la spia si spegne dopo aver completamente rilasciato il freno di
stazionamento, il sistema funziona normalmente.
Spia di avverti-
mentoDettagli/azioni
(Lampeggia)
Indica un malfunzionamento del si stema di mantenimento dei freni
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.

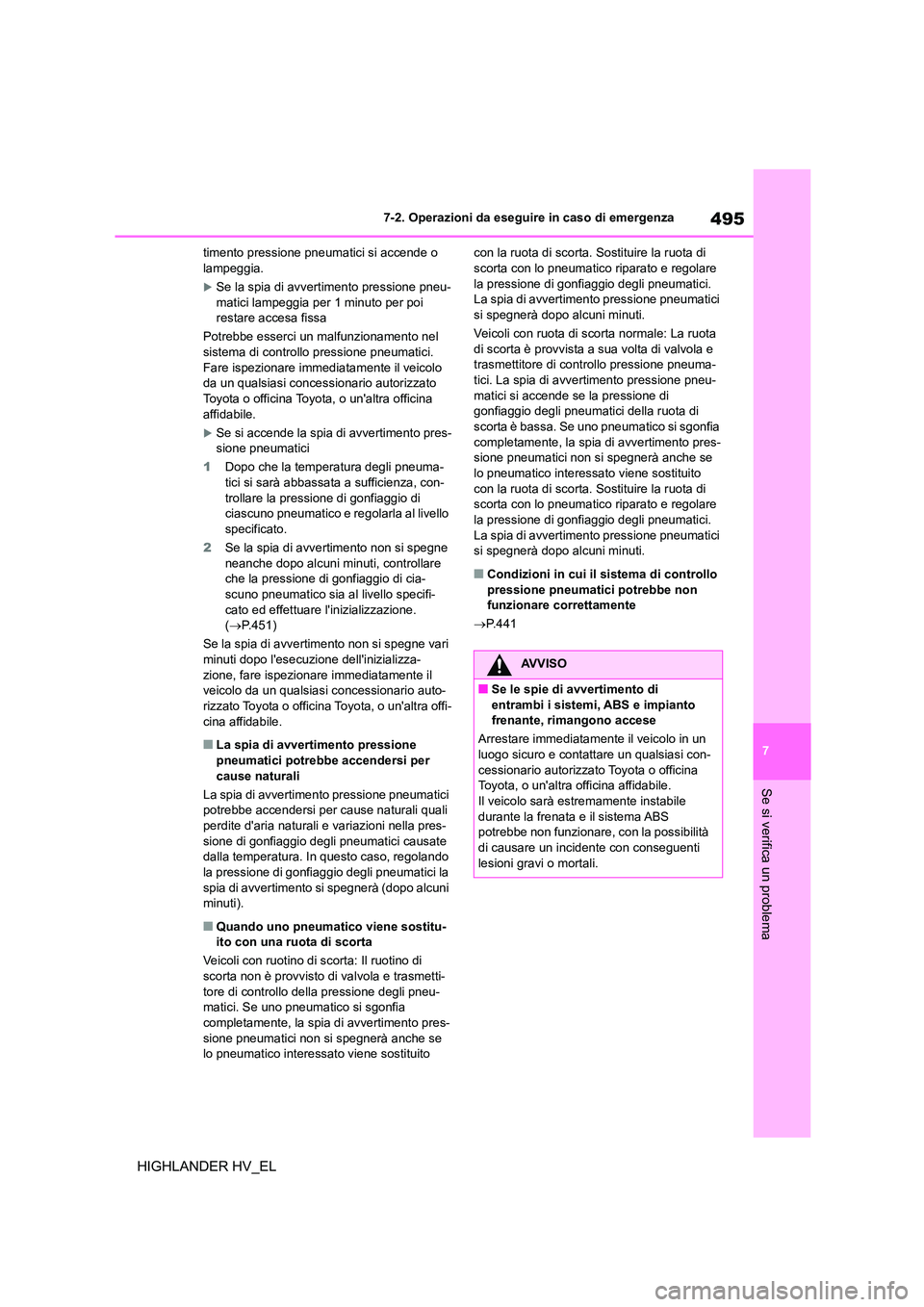

495
7
7-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
HIGHLANDER HV_EL
timento pressione pneum atici si accende o lampeggia.
Se la spia di avvertimento pressione pneu-
matici lampeggia per 1 minuto per poi
restare accesa fissa
Potrebbe esserci un malfunzionamento nel sistema di controllo pressione pneumatici.
Fare ispezionare immediatamente il veicolo
da un qualsiasi conces sionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Se si accende la spia di avvertimento pres-
sione pneumatici
1 Dopo che la temperatura degli pneuma-
tici si sarà abbassata a sufficienza, con- trollare la pressione di gonfiaggio di
ciascuno pneumatico e regolarla al livello
specificato.
2 Se la spia di avvertimento non si spegne neanche dopo alcuni minuti, controllare
che la pressione di gonfiaggio di cia-
scuno pneumatico sia al livello specifi- cato ed effettuare l'inizializzazione.
( P.451)
Se la spia di avvertimento non si spegne vari
minuti dopo l'esecuzione dell'inizializza- zione, fare ispezionare immediatamente il
veicolo da un qualsias i concessionario auto-
rizzato Toyota o officina Toyota, o un'altra offi- cina affidabile.
■La spia di avvertimento pressione
pneumatici potrebbe accendersi per
cause naturali
La spia di avvertimento pressione pneumatici potrebbe accendersi per cause naturali quali
perdite d'aria naturali e variazioni nella pres-
sione di gonfiaggio degli pneumatici causate dalla temperatura. In questo caso, regolando
la pressione di gonfiaggio degli pneumatici la
spia di avvertimento si spegnerà (dopo alcuni minuti).
■Quando uno pneumatico viene sostitu-
ito con una ruota di scorta
Veicoli con ruotino di scorta: Il ruotino di
scorta non è provvisto di valvola e trasmetti- tore di controllo della pressione degli pneu-
matici. Se uno pneumatico si sgonfia
completamente, la spia di avvertimento pres- sione pneumatici non si spegnerà anche se
lo pneumatico interessato viene sostituito
con la ruota di scorta. Sostituire la ruota di scorta con lo pneumatico riparato e regolare
la pressione di gonfi aggio degli pneumatici.
La spia di avvertimento pressione pneumatici si spegnerà dopo alcuni minuti.
Veicoli con ruota di scorta normale: La ruota
di scorta è provvista a sua volta di valvola e
trasmettitore di controllo pressione pneuma- tici. La spia di avvertimento pressione pneu-
matici si accende se la pressione di
gonfiaggio degli pneumatici della ruota di
scorta è bassa. Se uno pneumatico si sgonfia completamente, la spia di avvertimento pres-
sione pneumatici non si spegnerà anche se
lo pneumatico interessato viene sostituito con la ruota di scorta. Sostituire la ruota di
scorta con lo pneumatico riparato e regolare
la pressione di gonfi aggio degli pneumatici. La spia di avvertimento pressione pneumatici
si spegnerà dopo alcuni minuti.
■Condizioni in cui il sistema di controllo
pressione pneumatici potrebbe non funzionare correttamente
 P. 4 4 1
AVVISO
■Se le spie di avvertimento di
entrambi i sistemi, ABS e impianto
frenante, rimangono accese
Arrestare immediatamente il veicolo in un luogo sicuro e conta ttare un qualsiasi con-
cessionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile. Il veicolo sarà estremamente instabile
durante la frenata e il sistema ABS
potrebbe non funzionare, con la possibilità di causare un incidente con conseguenti
lesioni gravi o mortali.

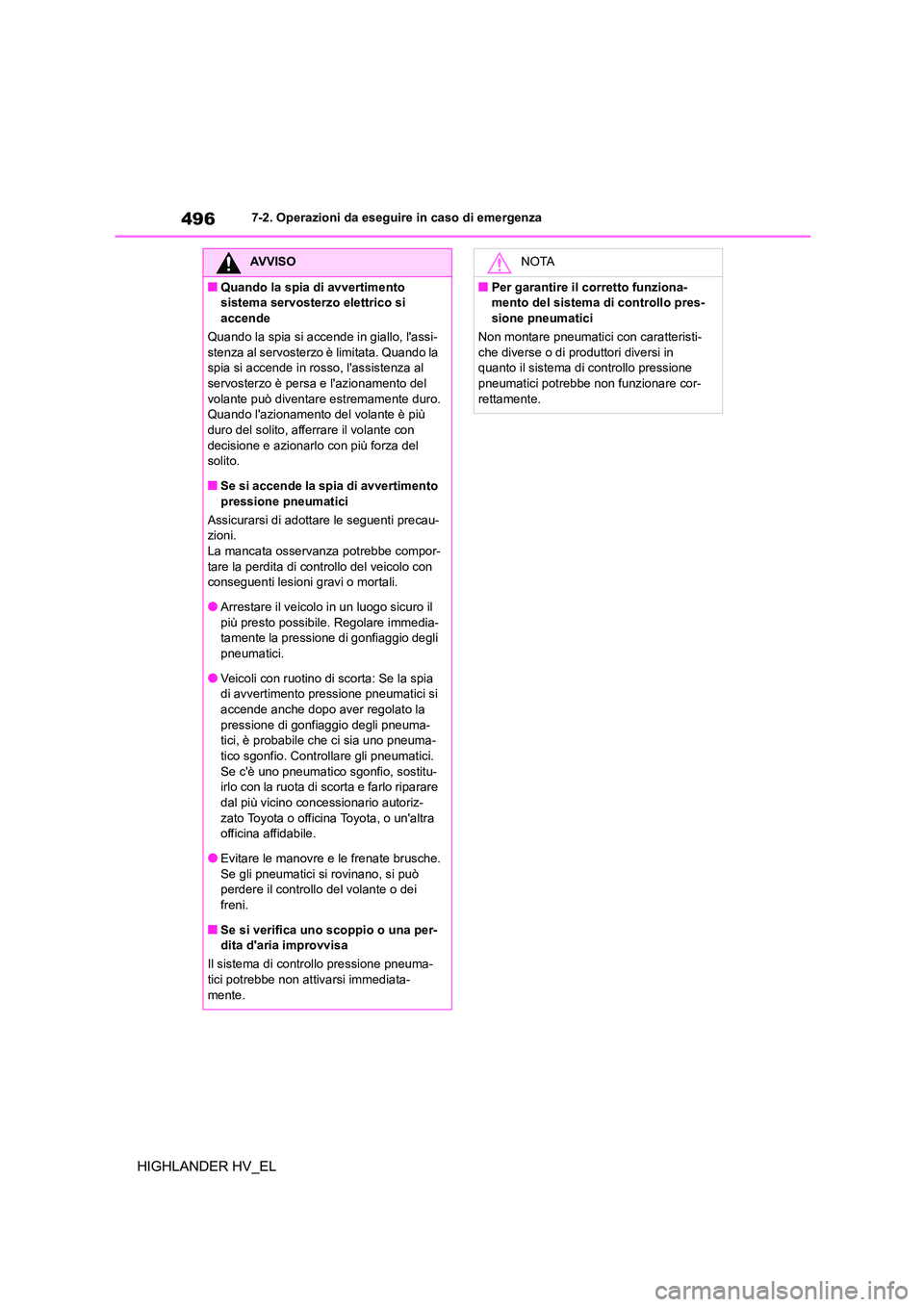

4967-2. Operazioni da eseguire in caso di emergenza
HIGHLANDER HV_EL
AVVISO
■Quando la spia di avvertimento
sistema servosterzo elettrico si
accende
Quando la spia si accende in giallo, l'assi- stenza al servosterzo è limitata. Quando la
spia si accende in rosso, l'assistenza al
servosterzo è persa e l'azionamento del volante può diventare estremamente duro.
Quando l'azionamento del volante è più
duro del solito, afferrare il volante con decisione e azionarlo con più forza del
solito.
■Se si accende la spia di avvertimento pressione pneumatici
Assicurarsi di adottare le seguenti precau-
zioni.
La mancata osservanza potrebbe compor- tare la perdita di controllo del veicolo con
conseguenti lesioni gravi o mortali.
●Arrestare il veicolo in un luogo sicuro il più presto possibile. Regolare immedia-
tamente la pressione di gonfiaggio degli
pneumatici.
●Veicoli con ruotino di scorta: Se la spia
di avvertimento pressione pneumatici si
accende anche dopo aver regolato la
pressione di gonfiaggio degli pneuma- tici, è probabile che ci sia uno pneuma-
tico sgonfio. Controllare gli pneumatici.
Se c'è uno pneumatico sgonfio, sostitu- irlo con la ruota di scorta e farlo riparare
dal più vicino concessionario autoriz-
zato Toyota o officina Toyota, o un'altra officina affidabile.
●Evitare le manovre e le frenate brusche.
Se gli pneumatici si rovinano, si può perdere il controllo del volante o dei
freni.
■Se si verifica uno scoppio o una per- dita d'aria improvvisa
Il sistema di controllo pressione pneuma-
tici potrebbe non attivarsi immediata-
mente.
NOTA
■Per garantire il corretto funziona-
mento del sistema di controllo pres-
sione pneumatici
Non montare pneumatici con caratteristi- che diverse o di produttori diversi in
quanto il sistema di controllo pressione
pneumatici potrebbe non funzionare cor- rettamente.
