2020 TOYOTA HIGHLANDER Manuale duso (in Italian)

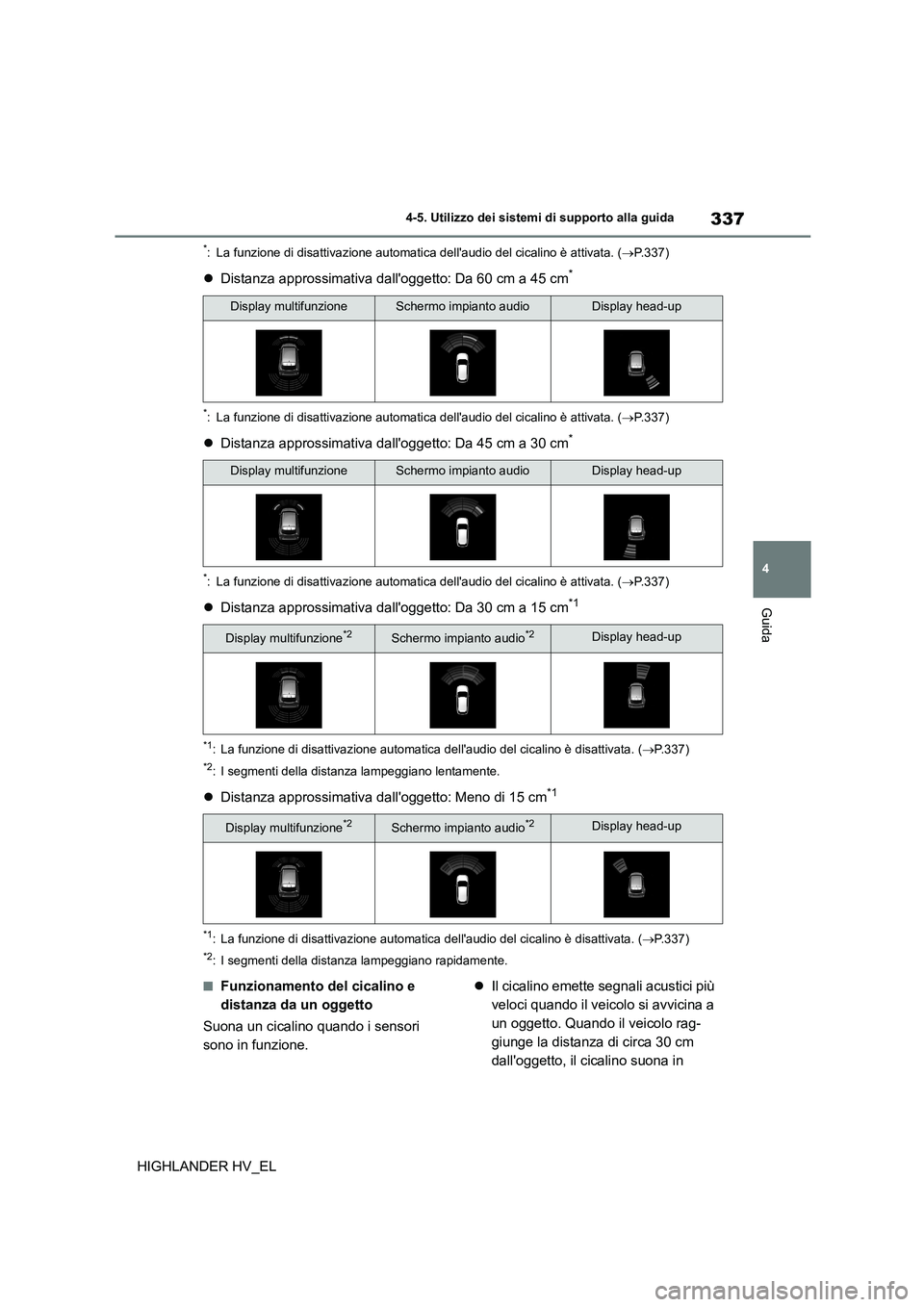

337
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
HIGHLANDER HV_EL
*: La funzione di disattivazione automatic a dell'audio del cicalino è attivata. (P.337)
Distanza approssimativa dall'oggetto: Da 60 cm a 45 cm*
*: La funzione di disattivazione automatica dell'audio del cicalino è attivata. (P.337)
Distanza approssimativa dall'oggetto: Da 45 cm a 30 cm*
*: La funzione di disattivazione automatica dell'audio del cicalino è attivata. (P.337)
Distanza approssimativa dall'oggetto: Da 30 cm a 15 cm*1
*1: La funzione di disattivazione automatica dell'audio del cicalino è disattivata. (P.337)
*2: I segmenti della distanza lampeggiano lentamente.
Distanza approssimativa dall'oggetto: Meno di 15 cm*1
*1: La funzione di disattivazione automatica dell'audio del cicalino è disattivata. (P.337)
*2: I segmenti della distanza lampeggiano rapidamente.
■Funzionamento del cicalino e
distanza da un oggetto
Suona un cicalino quando i sensori
sono in funzione.
 Il cicalino emette segnali acustici più
veloci quando il veicolo si avvicina a
un oggetto. Quando il veicolo rag-
giunge la distanza di circa 30 cm
dall'oggetto, il cicalino suona in
Display multifunzioneSchermo impianto audioDisplay head-up
Display multifunzioneSchermo impianto audioDisplay head-up
Display multifunzione*2Schermo impianto audio*2Display head-up
Display multifunzione*2Schermo impianto audio*2Display head-up

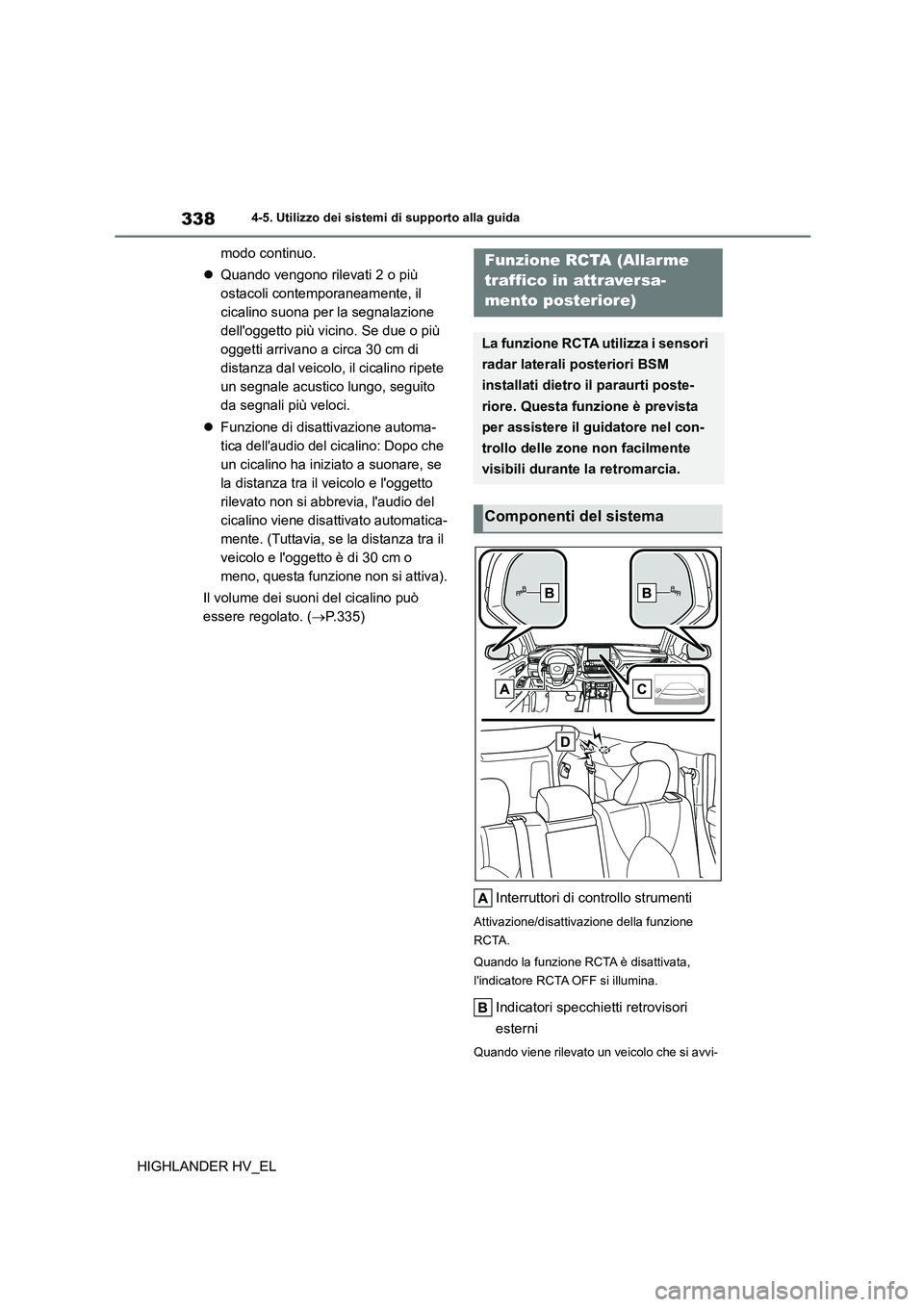

3384-5. Utilizzo dei sistemi di supporto alla guida
HIGHLANDER HV_EL
modo continuo.
 Quando vengono rilevati 2 o più
ostacoli contemporaneamente, il
cicalino suona per la segnalazione
dell'oggetto più vicino. Se due o più
oggetti arrivano a circa 30 cm di
distanza dal veicolo, il cicalino ripete
un segnale acustico lungo, seguito
da segnali più veloci.
 Funzione di disattivazione automa-
tica dell'audio del cicalino: Dopo che
un cicalino ha iniziato a suonare, se
la distanza tra il veicolo e l'oggetto
rilevato non si abbrevia, l'audio del
cicalino viene disattivato automatica-
mente. (Tuttavia, se la distanza tra il
veicolo e l'oggetto è di 30 cm o
meno, questa funzione non si attiva).
Il volume dei suoni del cicalino può
essere regolato. ( P.335)
Interruttori di controllo strumenti
Attivazione/disattivazione della funzione
RCTA.
Quando la funzione RCTA è disattivata,
l'indicatore RCTA OFF si illumina.
Indicatori specchietti retrovisori
esterni
Quando viene rilevato un veicolo che si avvi-
Funzione RCTA (Allarme
traffico in attraversa-
mento posteriore)
La funzione RCTA utilizza i sensori
radar laterali posteriori BSM
installati dietro il paraurti poste-
riore. Questa funzione è prevista
per assistere il guidatore nel con-
trollo delle zone non facilmente
visibili durante la retromarcia.
Componenti del sistema

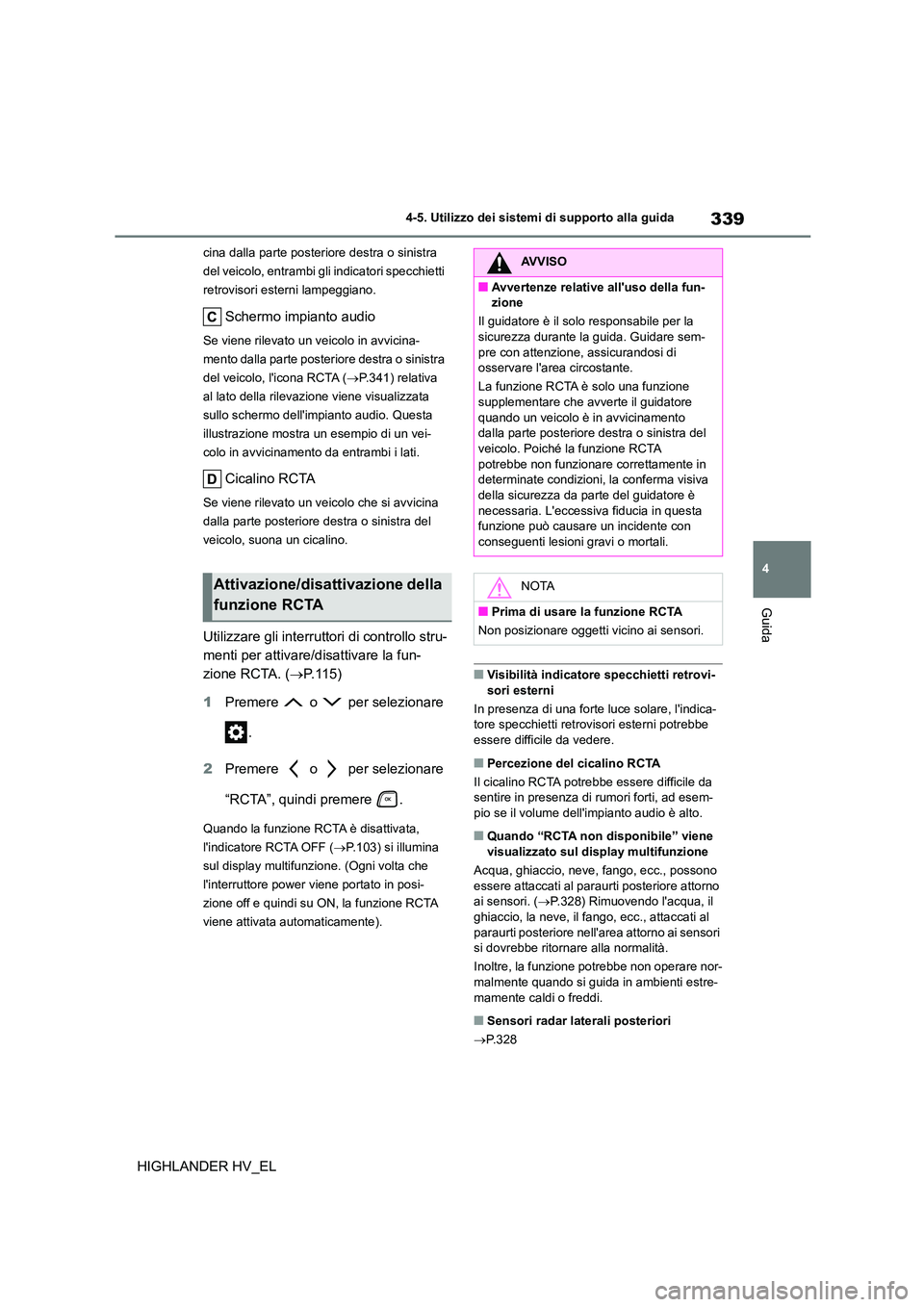

339
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
HIGHLANDER HV_EL
cina dalla parte posteriore destra o sinistra
del veicolo, entrambi gl i indicatori specchietti
retrovisori esterni lampeggiano.
Schermo impianto audio
Se viene rilevato un veicolo in avvicina-
mento dalla parte posteriore destra o sinistra
del veicolo, l'icona RCTA ( P.341) relativa
al lato della rilevazione viene visualizzata
sullo schermo dell'impianto audio. Questa
illustrazione mostra un esempio di un vei-
colo in avvicinamento da entrambi i lati.
Cicalino RCTA
Se viene rilevato un veicolo che si avvicina
dalla parte posteriore destra o sinistra del
veicolo, suona un cicalino.
Utilizzare gli interruttori di controllo stru-
menti per attivare/d isattivare la fun-
zione RCTA. ( P. 1 1 5 )
1 Premere o per selezionare
.
2 Premere o per selezionare
“RCTA”, quindi premere .
Quando la funzione RCTA è disattivata,
l'indicatore RCTA OFF ( P.103) si illumina
sul display multifunzione. (Ogni volta che
l'interruttore power viene portato in posi-
zione off e quindi su ON, la funzione RCTA
viene attivata automaticamente).
■Visibilità indicatore specchietti retrovi- sori esterni
In presenza di una forte luce solare, l'indica-
tore specchietti retrovisori esterni potrebbe
essere difficile da vedere.
■Percezione del cicalino RCTA
Il cicalino RCTA potrebbe essere difficile da sentire in presenza di rumori forti, ad esem-
pio se il volume dell 'impianto audio è alto.
■Quando “RCTA non disponibile” viene
visualizzato sul display multifunzione
Acqua, ghiaccio, neve, fango, ecc., possono
essere attaccati al paraurti posteriore attorno ai sensori. ( P.328) Rimuovendo l'acqua, il
ghiaccio, la neve, il fango, ecc., attaccati al
paraurti posteriore nell'area attorno ai sensori si dovrebbe ritornare alla normalità.
Inoltre, la funzione potrebbe non operare nor-
malmente quando si guida in ambienti estre-
mamente caldi o freddi.
■Sensori radar laterali posteriori
 P. 3 2 8
Attivazione/disattivazione della
funzione RCTA
AVVISO
■Avvertenze relative all'uso della fun-
zione
Il guidatore è il solo responsabile per la
sicurezza durante la guida. Guidare sem- pre con attenzione, assicurandosi di
osservare l'area circostante.
La funzione RCTA è solo una funzione
supplementare che avverte il guidatore quando un veicolo è in avvicinamento
dalla parte posteriore destra o sinistra del
veicolo. Poiché la funzione RCTA potrebbe non funzionare correttamente in
determinate condizioni, la conferma visiva
della sicurezza da parte del guidatore è necessaria. L'eccessiva fiducia in questa
funzione può causare un incidente con
conseguenti lesioni gravi o mortali.
NOTA
■Prima di usare la funzione RCTA
Non posizionare oggetti vicino ai sensori.

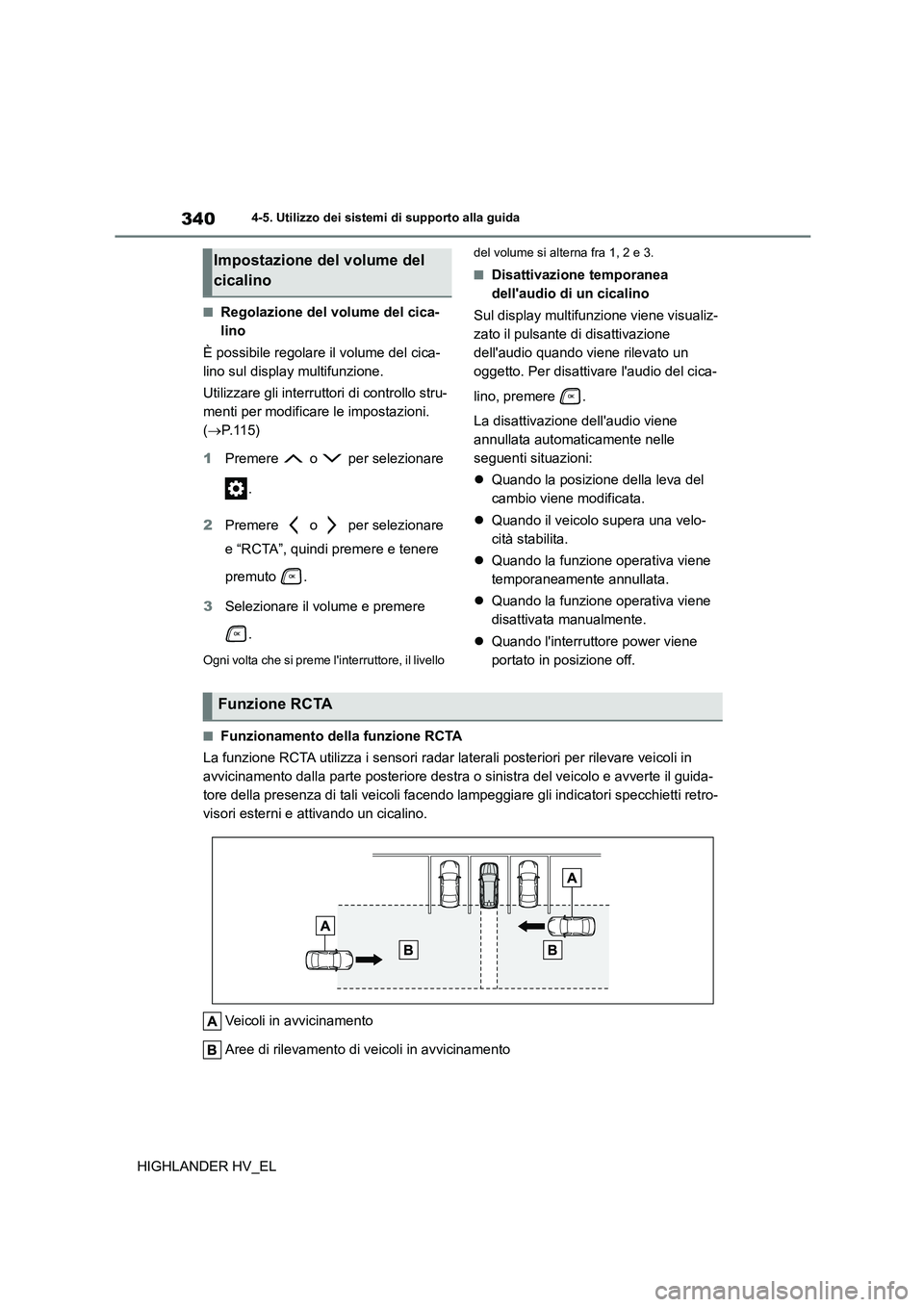

3404-5. Utilizzo dei sistemi di supporto alla guida
HIGHLANDER HV_EL
■Regolazione del volume del cica-
lino
È possibile regolare il volume del cica-
lino sul display multifunzione.
Utilizzare gli interruttori di controllo stru-
menti per modificare le impostazioni.
( P.115)
1 Premere o per selezionare
.
2 Premere o per selezionare
e “RCTA”, quindi premere e tenere
premuto .
3 Selezionare il volume e premere
.
Ogni volta che si preme l'interruttore, il livello
del volume si alterna fra 1, 2 e 3.
■Disattivazione temporanea
dell'audio di un cicalino
Sul display multifunzione viene visualiz-
zato il pulsante di disattivazione
dell'audio quando viene rilevato un
oggetto. Per disattivare l'audio del cica-
lino, premere .
La disattivazione dell'audio viene
annullata automaticamente nelle
seguenti situazioni:
 Quando la posizione della leva del
cambio viene modificata.
 Quando il veicolo supera una velo-
cità stabilita.
 Quando la funzione operativa viene
temporaneamente annullata.
 Quando la funzione operativa viene
disattivata manualmente.
 Quando l'interruttore power viene
portato in posizione off.
■Funzionamento della funzione RCTA
La funzione RCTA utilizza i sensori radar laterali posteriori per rilevare veicoli in
avvicinamento dalla parte posteriore destra o sinistra del veicolo e avverte il guida-
tore della presenza di tali veicoli facendo lampeggiare gli indicatori specchietti retro-
visori esterni e attivando un cicalino.
Veicoli in avvicinamento
Aree di rilevamento di veicoli in avvicinamento
Impostazione del volume del
cicalino
Funzione RCTA

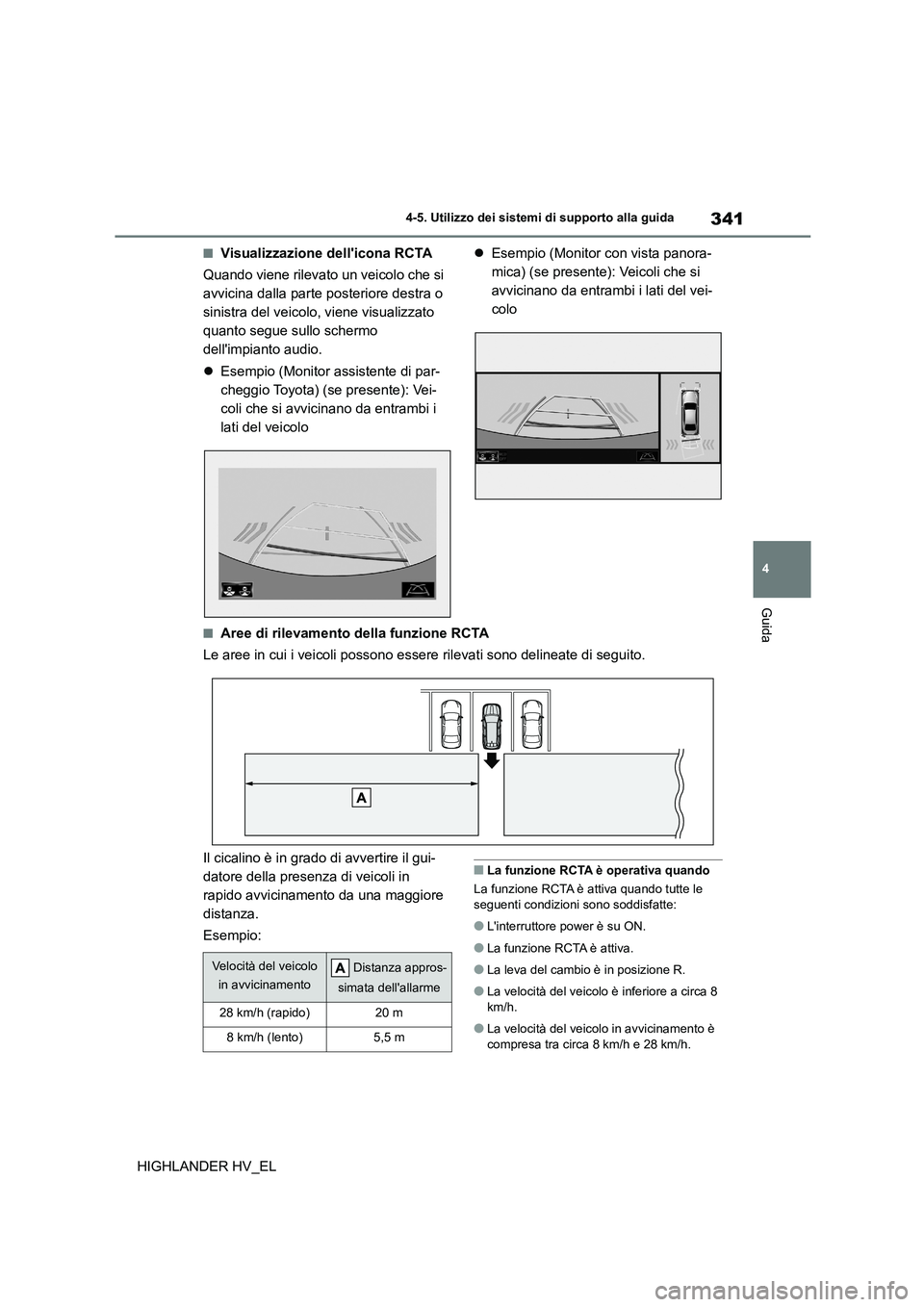

341
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
HIGHLANDER HV_EL
■Visualizzazione dell'icona RCTA
Quando viene rilevato un veicolo che si
avvicina dalla parte posteriore destra o
sinistra del veicolo, viene visualizzato
quanto segue sullo schermo
dell'impianto audio.
 Esempio (Monitor assistente di par-
cheggio Toyota) (se presente): Vei-
coli che si avvicinano da entrambi i
lati del veicolo
 Esempio (Monitor con vista panora-
mica) (se presente): Veicoli che si
avvicinano da entrambi i lati del vei-
colo
■Aree di rilevamento della funzione RCTA
Le aree in cui i veicoli possono essere rilevati sono delineate di seguito.
Il cicalino è in grado di avvertire il gui-
datore della presenza di veicoli in
rapido avvicinamento da una maggiore
distanza.
Esempio:
■La funzione RCTA è operativa quando
La funzione RCTA è attiva quando tutte le
seguenti condizioni sono soddisfatte:
●L'interruttore power è su ON.
●La funzione RCTA è attiva.
●La leva del cambio è in posizione R.
●La velocità del veicolo è inferiore a circa 8
km/h.
●La velocità del veicolo in avvicinamento è
compresa tra circa 8 km/h e 28 km/h.
Velocità del veicolo
in avvicinamento
Distanza appros-
simata dell'allarme
28 km/h (rapido)20 m
8 km/h (lento)5,5 m

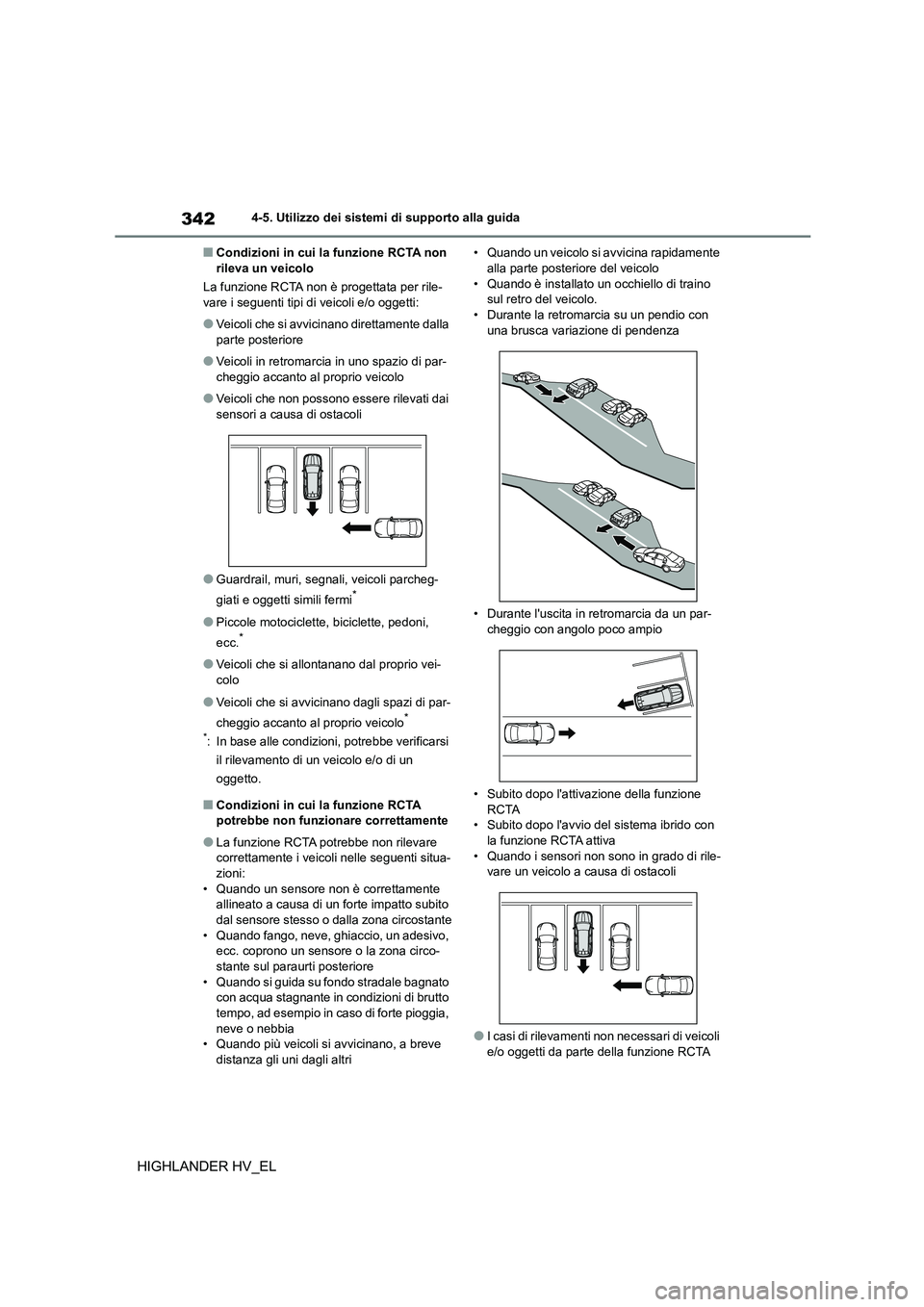

3424-5. Utilizzo dei sistemi di supporto alla guida
HIGHLANDER HV_EL
■Condizioni in cui la funzione RCTA non rileva un veicolo
La funzione RCTA non è progettata per rile-
vare i seguenti tipi di veicoli e/o oggetti:
●Veicoli che si avvicinano direttamente dalla
parte posteriore
●Veicoli in retromarcia in uno spazio di par-
cheggio accanto al proprio veicolo
●Veicoli che non possono essere rilevati dai
sensori a causa di ostacoli
●Guardrail, muri, segnali, veicoli parcheg-
giati e oggetti simili fermi*
●Piccole motociclette, biciclette, pedoni,
ecc.*
●Veicoli che si allontanano dal proprio vei-
colo
●Veicoli che si avvicinano dagli spazi di par-
cheggio accanto al proprio veicolo*
*: In base alle condizioni, potrebbe verificarsi
il rilevamento di un veicolo e/o di un
oggetto.
■Condizioni in cui la funzione RCTA
potrebbe non funzionare correttamente
●La funzione RCTA potrebbe non rilevare
correttamente i veicoli nelle seguenti situa- zioni:
• Quando un sensore non è correttamente
allineato a causa di un forte impatto subito dal sensore stesso o dalla zona circostante
• Quando fango, neve, ghiaccio, un adesivo,
ecc. coprono un sensore o la zona circo- stante sul paraurti posteriore
• Quando si guida su fondo stradale bagnato
con acqua stagnante in condizioni di brutto tempo, ad esempio in caso di forte pioggia,
neve o nebbia
• Quando più veicoli si avvicinano, a breve distanza gli uni dagli altri
• Quando un veicolo si avvicina rapidamente alla parte posteriore del veicolo
• Quando è installato un occhiello di traino
sul retro del veicolo. • Durante la retromarcia su un pendio con
una brusca variazione di pendenza
• Durante l'uscita in retromarcia da un par-
cheggio con angolo poco ampio
• Subito dopo l'attivazione della funzione
RCTA
• Subito dopo l'avvio del sistema ibrido con la funzione RCTA attiva
• Quando i sensori non sono in grado di rile-
vare un veicolo a causa di ostacoli
●I casi di rilevamenti non necessari di veicoli
e/o oggetti da parte della funzione RCTA

343
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
HIGHLANDER HV_EL
potrebbero aumentare nelle seguenti situa- zioni:
• Quando un veicolo passa davanti al lato
del proprio veicolo • Quando lo spazio di parcheggio è davanti
a una strada e sulla strada vi sono veicoli
in transito
• Quando la distanza tra il veicolo e oggetti
metallici quali guardrail, muri, cartelli o vei-
coli parcheggiati, che possono riflettere le onde elettriche verso il retro del veicolo, è
breve
• Quando è installato un occhiello di traino sul retro del veicolo
*: Se presente
■Funzione freno di supporto al par-
cheggio (oggetti statici) (se pre-
sente)
Vengono utilizzati sensori a ultrasuoni
per rilevare oggetti statici, quali un
muro, entro l'area di rilevamento
quando si guida a bassa velocità o si
procede in retromarcia. ( P.349)
■Funzione freno di supporto al par-
cheggio (veicoli in attraversa-
mento posteriore) (se presente)
Vengono utilizzati i sensori radar poste-
riori per rilevare veicoli in avvicina-
mento nell'area di rilevamento da dietro
PKSB (Freno di supporto al
parcheggio)*
Il sistema freno di supporto al par-
cheggio è costituito dalle funzioni
seguenti, che operano quando si
guida a bassa velocità o si pro-
cede in retromarcia, ad esempio
mentre si parcheggia. Quando il
sistema determina che la probabi-
lità di una collisione con un
oggetto rilevato è elevata, si attiva
un avvertimento che sollecita il
guidatore ad adottare misure
diversive. Se il sistema determina
che la possibilità di una collisione
con un oggetto rilevato è estrema-
mente elevata, i freni vengono atti-
vati automaticamente per tentare
di evitare la collisione o contribu-
ire a ridurne l'impatto.
Sistema PKSB (Freno di sup-
porto al parcheggio)

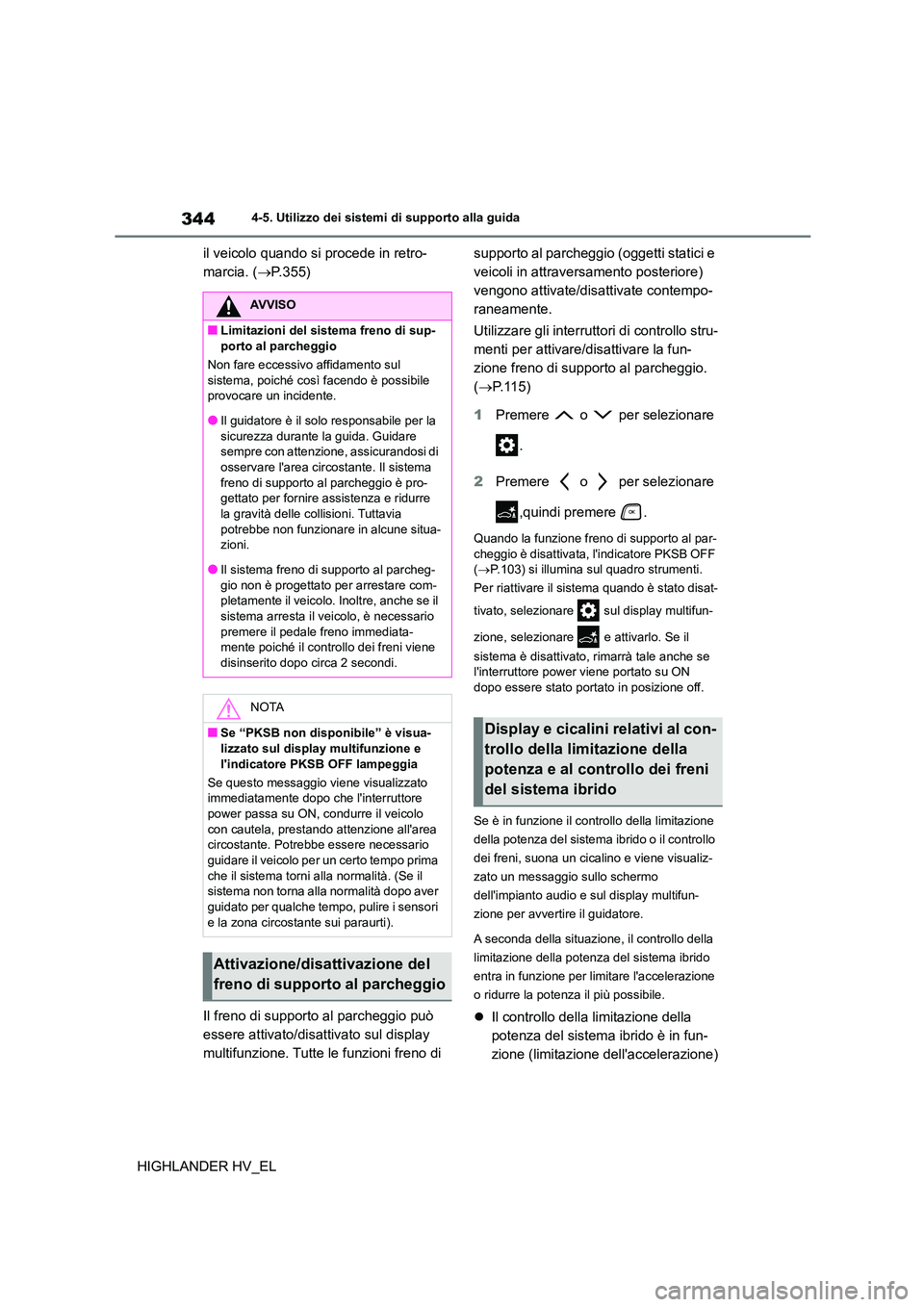

3444-5. Utilizzo dei sistemi di supporto alla guida
HIGHLANDER HV_EL
il veicolo quando si procede in retro-
marcia. ( P.355)
Il freno di supporto al parcheggio può
essere attivato/disattivato sul display
multifunzione. Tutte le funzioni freno di
supporto al parcheggio (oggetti statici e
veicoli in attraversamento posteriore)
vengono attivate/disattivate contempo-
raneamente.
Utilizzare gli interruttori di controllo stru-
menti per attivare/disattivare la fun-
zione freno di supporto al parcheggio.
( P. 1 1 5 )
1 Premere o per selezionare
.
2 Premere o per selezionare
,quindi premere .
Quando la funzione freno di supporto al par- cheggio è disattivata, l'indicatore PKSB OFF
( P.103) si illumina sul quadro strumenti.
Per riattivare il sistema quando è stato disat-
tivato, selezionare sul display multifun-
zione, selezionare e attivarlo. Se il
sistema è disattivato, rimarrà tale anche se
l'interruttore power viene portato su ON
dopo essere stato portato in posizione off.
Se è in funzione il controllo della limitazione
della potenza del sistema ibrido o il controllo
dei freni, suona un cicalino e viene visualiz-
zato un messaggio sullo schermo
dell'impianto audio e sul display multifun-
zione per avvertire il guidatore.
A seconda della situazione, il controllo della
limitazione della potenz a del sistema ibrido
entra in funzione per limitare l'accelerazione
o ridurre la potenza il più possibile.
 Il controllo della limitazione della
potenza del sistema ibrido è in fun-
zione (limitazione dell'accelerazione)
AVVISO
■Limitazioni del sistema freno di sup-
porto al parcheggio
Non fare eccessivo affidamento sul sistema, poiché così facendo è possibile
provocare un incidente.
●Il guidatore è il solo responsabile per la sicurezza durante la guida. Guidare
sempre con attenzione, assicurandosi di
osservare l'area circostante. Il sistema freno di supporto al parcheggio è pro-
gettato per fornire assistenza e ridurre
la gravità delle collisioni. Tuttavia potrebbe non funzionare in alcune situa-
zioni.
●Il sistema freno di supporto al parcheg- gio non è progettato per arrestare com-
pletamente il veicolo. Inoltre, anche se il
sistema arresta il veicolo, è necessario premere il pedale freno immediata-
mente poiché il controllo dei freni viene
disinserito dopo circa 2 secondi.
NOTA
■Se “PKSB non disponibile” è visua- lizzato sul display multifunzione e
l'indicatore PKSB OFF lampeggia
Se questo messaggio viene visualizzato
immediatamente dopo che l'interruttore power passa su ON, condurre il veicolo
con cautela, prestando attenzione all'area
circostante. Potrebbe essere necessario guidare il veicolo per un certo tempo prima
che il sistema torni alla normalità. (Se il
sistema non torna alla normalità dopo aver guidato per qualche tempo, pulire i sensori
e la zona circostante sui paraurti).
Attivazione/disattivazione del
freno di supporto al parcheggio
Display e cicalini relativi al con-
trollo della limitazione della
potenza e al controllo dei freni
del sistema ibrido
