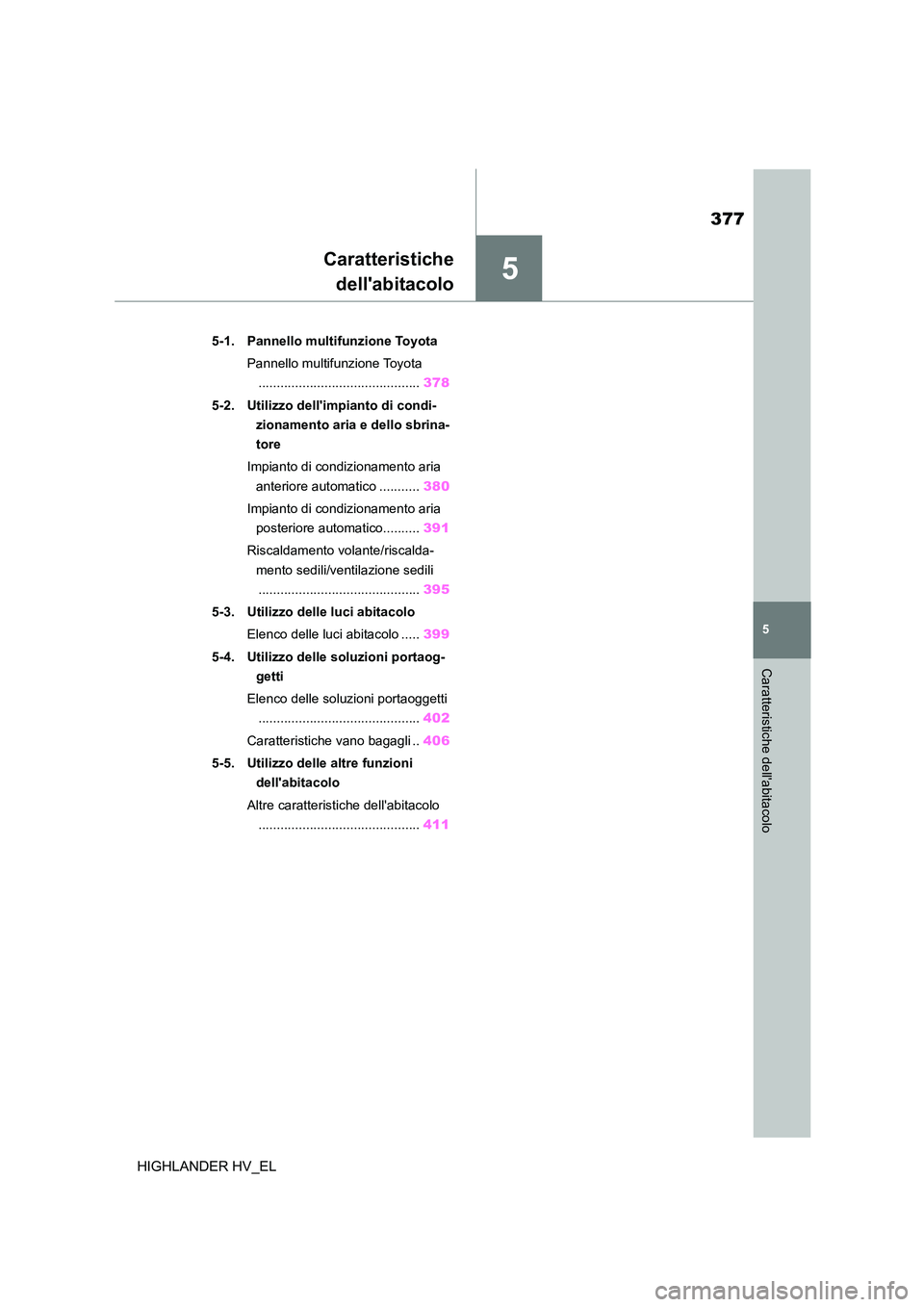

2020 TOYOTA HIGHLANDER Manuale duso (in Italian)

5
377
5
Caratteristiche dell'abitacolo
HIGHLANDER HV_EL
Caratteristiche
dell'abitacolo
.5-1. Pannello multifunzione Toyota
Pannello multifunzione Toyota
............................................ 378
5-2. Utilizzo dell'impianto di condi-
zionamento aria e dello sbrina-
tore
Impianto di condizionamento aria
anteriore automatico ........... 380
Impianto di condizionamento aria
posteriore automatico.......... 391
Riscaldamento volante/riscalda-
mento sedili/ventilazione sedili
............................................ 395
5-3. Utilizzo delle luci abitacolo
Elenco delle luci abitacolo ..... 399
5-4. Utilizzo delle soluzioni portaog-
getti
Elenco delle soluzioni portaoggetti
............................................ 402
Caratteristiche vano bagagli .. 406
5-5. Utilizzo delle altre funzioni
dell'abitacolo
Altre caratteristiche dell'abitacolo
............................................ 411

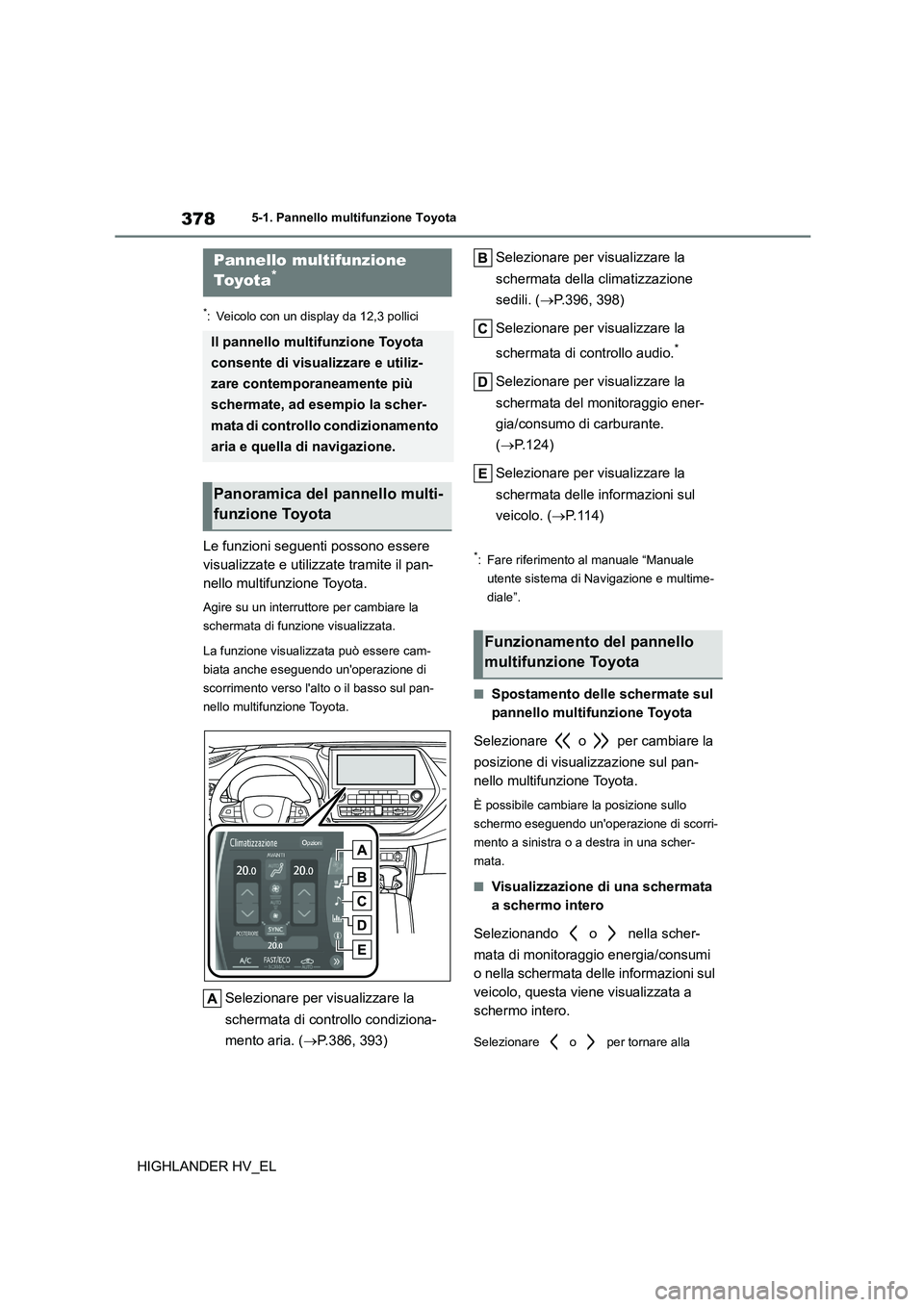

3785-1. Pannello multifunzione Toyota
HIGHLANDER HV_EL
5-1.Pannello multifunzione Toyota
*: Veicolo con un display da 12,3 pollici
Le funzioni seguenti possono essere
visualizzate e utilizzate tramite il pan-
nello multifunzione Toyota.
Agire su un interruttore per cambiare la
schermata di funzione visualizzata.
La funzione visualizzata può essere cam-
biata anche eseguendo un'operazione di
scorrimento verso l'alto o il basso sul pan-
nello multifunzione Toyota.
Selezionare per visualizzare la
schermata di controllo condiziona-
mento aria. ( P.386, 393)
Selezionare per visualizzare la
schermata della climatizzazione
sedili. ( P.396, 398)
Selezionare per visualizzare la
schermata di controllo audio.*
Selezionare per visualizzare la
schermata del monitoraggio ener-
gia/consumo di carburante.
( P.124)
Selezionare per visualizzare la
schermata delle informazioni sul
veicolo. ( P.114)
*: Fare riferimento al manuale “Manuale
utente sistema di Navigazione e multime-
diale”.
■Spostamento delle schermate sul
pannello multifunzione Toyota
Selezionare o per cambiare la
posizione di visualizzazione sul pan-
nello multifunzione Toyota.
È possibile cambiare la posizione sullo
schermo eseguendo un'operazione di scorri-
mento a sinistra o a destra in una scher-
mata.
■Visualizzazione di una schermata
a schermo intero
Selezionando o nella scher-
mata di monitoraggio energia/consumi
o nella schermata delle informazioni sul
veicolo, questa viene visualizzata a
schermo intero.
Selezionare o per tornare alla
Pannello multifunzione
To y o t a*
Il pannello multifunzione Toyota
consente di visualizzare e utiliz-
zare contemporaneamente più
schermate, ad esempio la scher-
mata di controllo condizionamento
aria e quella di navigazione.
Panoramica del pannello multi-
funzione Toyota
Funzionamento del pannello
multifunzione Toyota

379
5
5-1. Pannello multifunzione Toyota
Caratteristiche dell'abitacolo
HIGHLANDER HV_EL

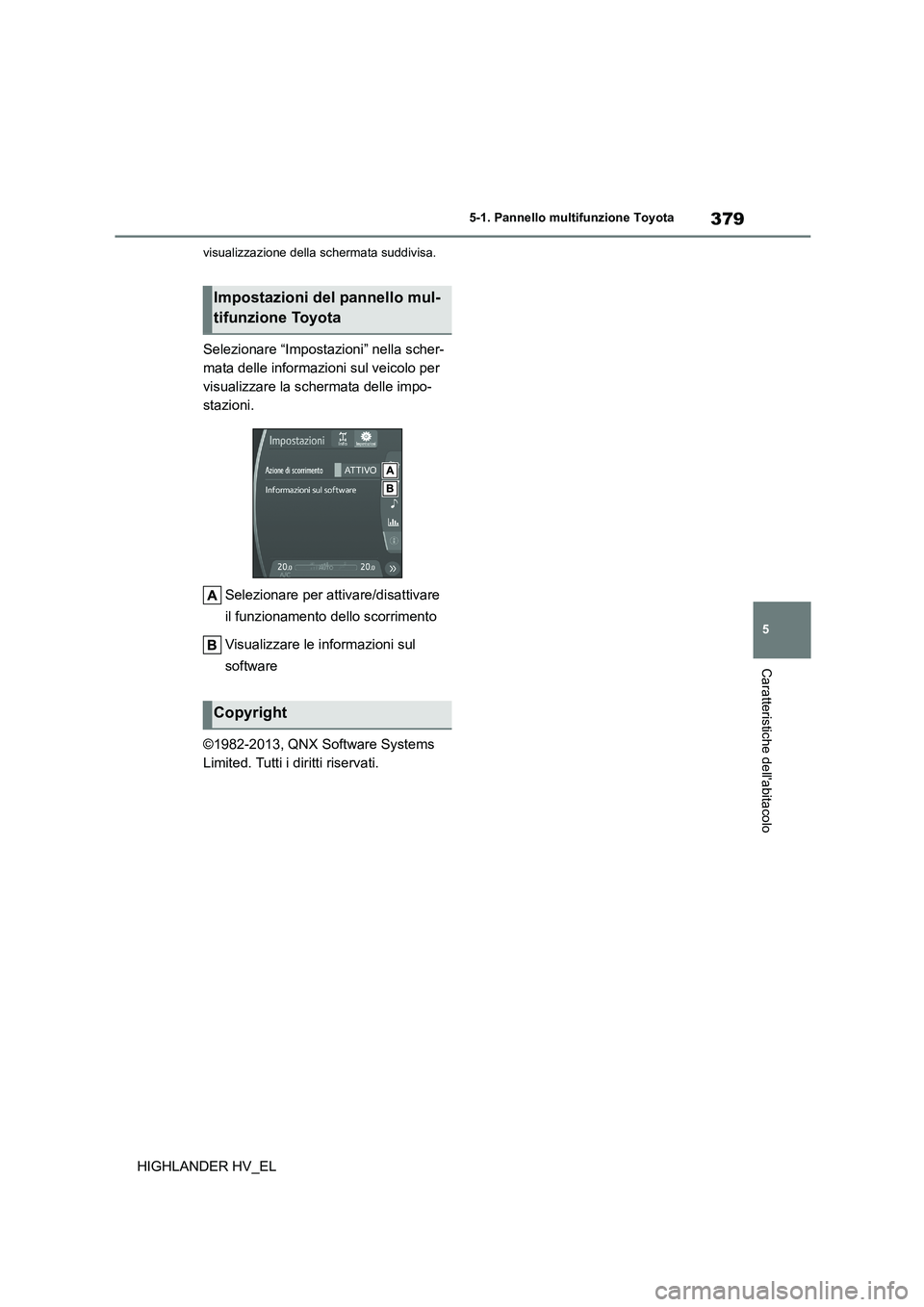

visualizzazione della schermata suddivisa.
Selezionare “Impostazioni” nella scher-
mata delle informazioni sul veicolo per
visualizzare la schermata delle impo-
stazioni.
Selezionare per attivare/disattivare
il funzionamento dello scorrimento
Visualizzare le informazioni sul
software
©1982-2013, QNX Software Systems
Limited. Tutti i diritti riservati.
Impostazioni del pannello mul-
tifunzione Toyota
Copyright

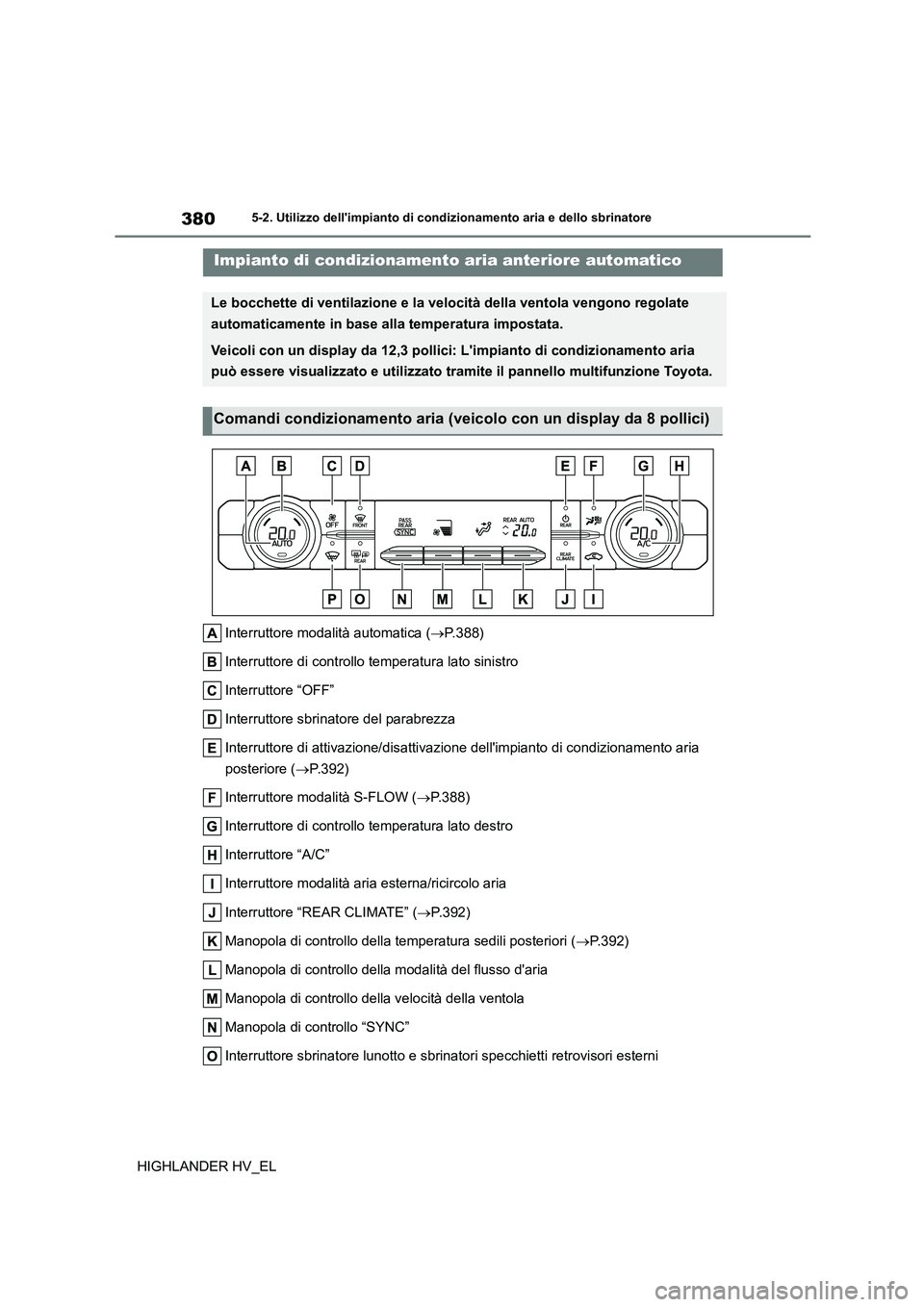

3805-2. Utilizzo dell'impianto di condizionamento aria e dello sbrinatore
HIGHLANDER HV_EL
5-2.Utilizzo dell'impianto di condizionamento aria e dello sbrinatore
Interruttore modalità automatica (P.388)
Interruttore di controllo temperatura lato sinistro
Interruttore “OFF”
Interruttore sbrinatore del parabrezza
Interruttore di attivazione/disattivazione dell'impianto di condizionamento aria
posteriore ( P.392)
Interruttore modalità S-FLOW ( P.388)
Interruttore di controllo temperatura lato destro
Interruttore “A/C”
Interruttore modalità aria esterna/ricircolo aria
Interruttore “REAR CLIMATE” ( P.392)
Manopola di controllo della temperatura sedili posteriori ( P.392)
Manopola di controllo della modalità del flusso d'aria
Manopola di controllo della velocità della ventola
Manopola di controllo “SYNC”
Interruttore sbrinatore lunotto e sbrinatori specchietti retrovisori esterni
Impianto di condizionamento aria anteriore automatico
Le bocchette di ventilazione e la velocità della ventola vengono regolate
automaticamente in base alla temperatura impostata.
Veicoli con un display da 12,3 pollici: L'impianto di condizionamento aria
può essere visualizzato e utilizzato tramite il pannello multifunzione Toyota.
Comandi condizionamento aria (veicolo con un display da 8 pollici)

381
5
5-2. Utilizzo dell'impianto di cond izionamento aria e dello sbrinatore
Caratteristiche dell'abitacolo
HIGHLANDER HV_EL

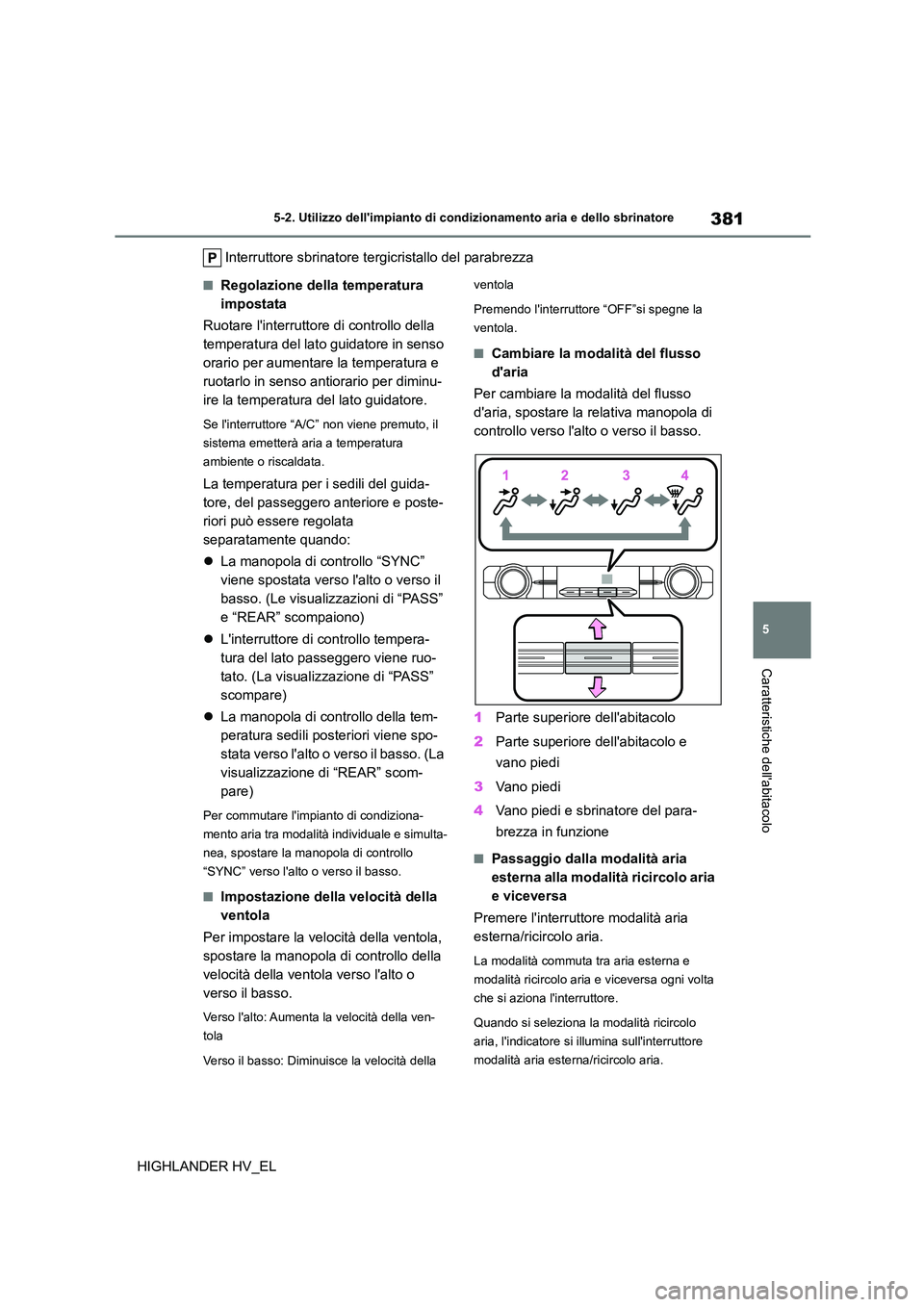

Interruttore sbrinatore te rgicristallo del parabrezza
■Regolazione della temperatura
impostata
Ruotare l'interruttore di controllo della
temperatura del lato guidatore in senso
orario per aumentare la temperatura e
ruotarlo in senso antiorario per diminu-
ire la temperatura del lato guidatore.
Se l'interruttore “A/C” non viene premuto, il
sistema emetterà aria a temperatura
ambiente o riscaldata.
La temperatura per i sedili del guida-
tore, del passeggero anteriore e poste-
riori può essere regolata
separatamente quando:
 La manopola di controllo “SYNC”
viene spostata verso l'alto o verso il
basso. (Le visualizzazioni di “PASS”
e “REAR” scompaiono)
 L'interruttore di controllo tempera-
tura del lato passeggero viene ruo-
tato. (La visualizzazione di “PASS”
scompare)
 La manopola di controllo della tem-
peratura sedili posteriori viene spo-
stata verso l'alto o verso il basso. (La
visualizzazione di “REAR” scom-
pare)
Per commutare l'impianto di condiziona-
mento aria tra modalità individuale e simulta-
nea, spostare la manopola di controllo
“SYNC” verso l'alto o verso il basso.
■Impostazione della velocità della
ventola
Per impostare la velocità della ventola,
spostare la manopola di controllo della
velocità della ventola verso l'alto o
verso il basso.
Verso l'alto: Aumenta la velocità della ven-
tola
Verso il basso: Diminuisce la velocità della
ventola
Premendo l'interruttore “OFF”si spegne la
ventola.
■Cambiare la modalità del flusso
d'aria
Per cambiare la mo dalità del flusso
d'aria, spostare la relativa manopola di
controllo verso l'alto o verso il basso.
1 Parte superiore dell'abitacolo
2 Parte superiore dell'abitacolo e
vano piedi
3 Vano piedi
4 Vano piedi e sbrinatore del para-
brezza in funzione
■Passaggio dalla modalità aria
esterna alla modalità ricircolo aria
e viceversa
Premere l'interruttore modalità aria
esterna/ricircolo aria.
La modalità commuta tra aria esterna e
modalità ricircolo aria e viceversa ogni volta
che si aziona l'interruttore.
Quando si seleziona la modalità ricircolo
aria, l'indicatore si illumina sull'interruttore
modalità aria esterna/ricircolo aria.

3825-2. Utilizzo dell'impianto di condizionamento aria e dello sbrinatore
HIGHLANDER HV_EL

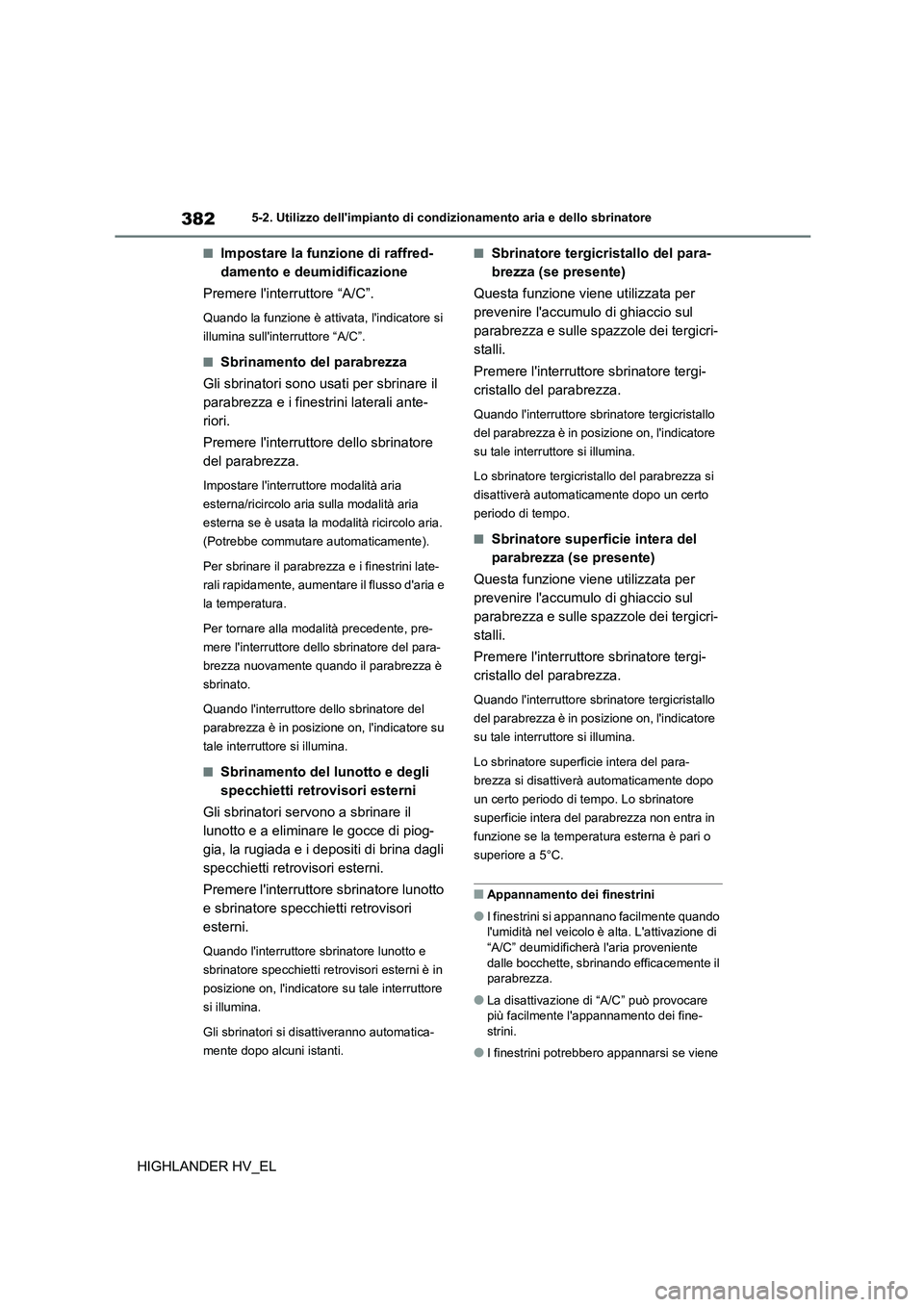

■Impostare la funzione di raffred-
damento e deumidificazione
Premere l'interruttore “A/C”.
Quando la funzione è attivata, l'indicatore si
illumina sull'interruttore “A/C”.
■Sbrinamento del parabrezza
Gli sbrinatori sono usati per sbrinare il
parabrezza e i finestrini laterali ante-
riori.
Premere l'interruttore dello sbrinatore
del parabrezza.
Impostare l'interruttore modalità aria
esterna/ricircolo aria sulla modalità aria
esterna se è usata la modalità ricircolo aria.
(Potrebbe commutare automaticamente).
Per sbrinare il parabrezza e i finestrini late-
rali rapidamente, aumentare il flusso d'aria e
la temperatura.
Per tornare alla modalità precedente, pre-
mere l'interruttore dello sbrinatore del para-
brezza nuovamente quando il parabrezza è
sbrinato.
Quando l'interruttore dello sbrinatore del
parabrezza è in posizione on, l'indicatore su
tale interruttore si illumina.
■Sbrinamento del lunotto e degli
specchietti retrovisori esterni
Gli sbrinatori servono a sbrinare il
lunotto e a eliminare le gocce di piog-
gia, la rugiada e i depositi di brina dagli
specchietti retrovisori esterni.
Premere l'interruttore sbrinatore lunotto
e sbrinatore specchietti retrovisori
esterni.
Quando l'interruttore sbrinatore lunotto e
sbrinatore specchietti retrovisori esterni è in
posizione on, l'indicatore su tale interruttore
si illumina.
Gli sbrinatori si disattiveranno automatica-
mente dopo alcuni istanti.
■Sbrinatore tergicristallo del para-
brezza (se presente)
Questa funzione viene utilizzata per
prevenire l'accumulo di ghiaccio sul
parabrezza e sulle spazzole dei tergicri-
stalli.
Premere l'interruttore sbrinatore tergi-
cristallo del parabrezza.
Quando l'interruttore sbrinatore tergicristallo
del parabrezza è in posizione on, l'indicatore
su tale interruttore si illumina.
Lo sbrinatore tergicristallo del parabrezza si
disattiverà automaticamente dopo un certo
periodo di tempo.
■Sbrinatore superficie intera del
parabrezza (se presente)
Questa funzione viene utilizzata per
prevenire l'accumulo di ghiaccio sul
parabrezza e sulle spazzole dei tergicri-
stalli.
Premere l'interruttore sbrinatore tergi-
cristallo del parabrezza.
Quando l'interruttore sbrinatore tergicristallo
del parabrezza è in posizione on, l'indicatore
su tale interruttore si illumina.
Lo sbrinatore superficie intera del para-
brezza si disattiverà automaticamente dopo
un certo periodo di tempo. Lo sbrinatore
superficie intera del parabrezza non entra in
funzione se la temperatura esterna è pari o
superiore a 5°C.
■Appannamento dei finestrini
●I finestrini si appannano facilmente quando
l'umidità nel veicolo è alta. L'attivazione di “A/C” deumidificherà l'aria proveniente
dalle bocchette, sbrinando efficacemente il
parabrezza.
●La disattivazione di “A/C” può provocare
più facilmente l'appannamento dei fine- strini.
●I finestrini potrebbero appannarsi se viene

383
5
5-2. Utilizzo dell'impianto di cond izionamento aria e dello sbrinatore
Caratteristiche dell'abitacolo
HIGHLANDER HV_EL

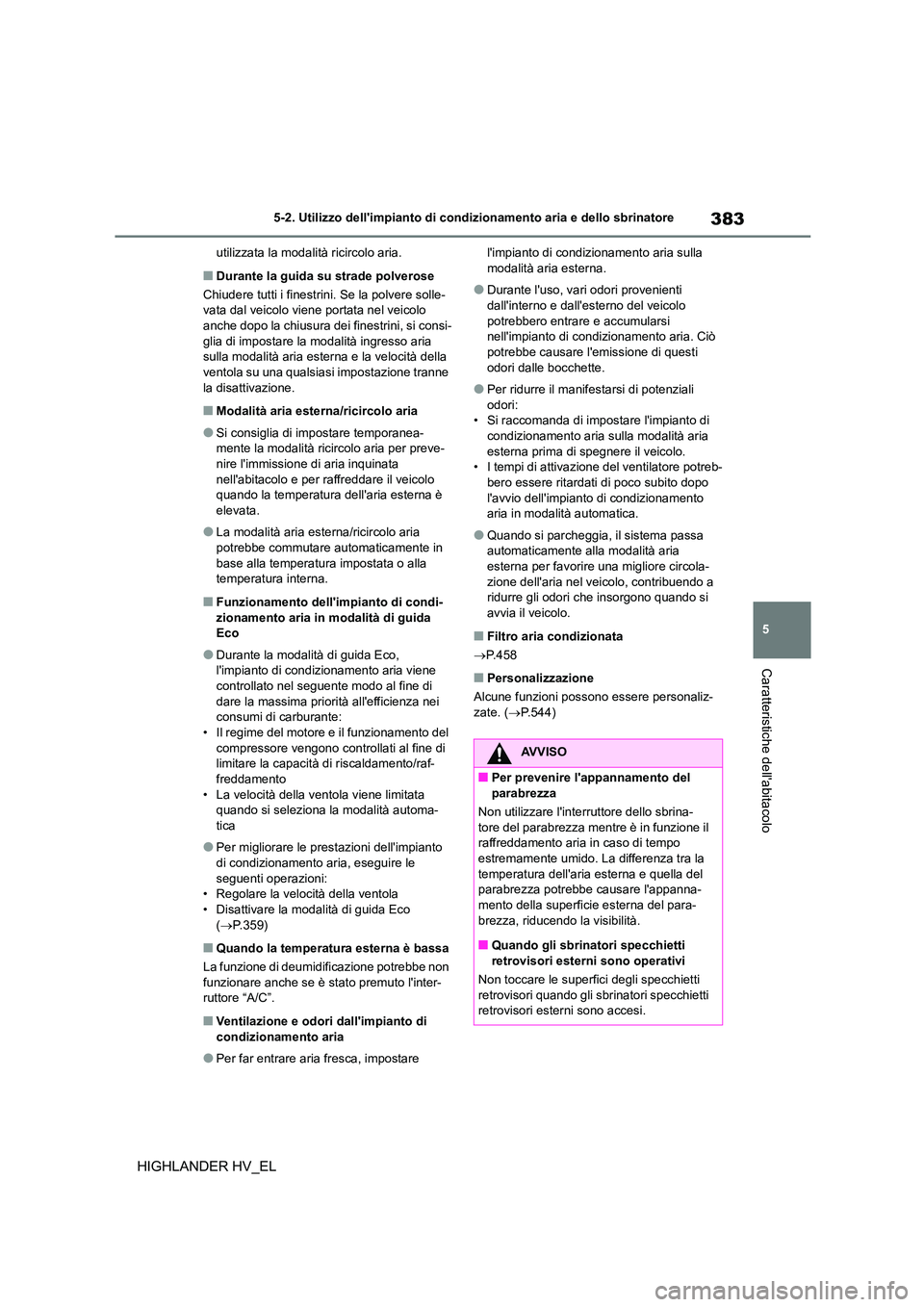

utilizzata la modalità ricircolo aria.
■Durante la guida su strade polverose
Chiudere tutti i finestrini. Se la polvere solle- vata dal veicolo viene portata nel veicolo
anche dopo la chiusura dei finestrini, si consi-
glia di impostare la modalità ingresso aria sulla modalità aria esterna e la velocità della
ventola su una qualsias i impostazione tranne
la disattivazione.
■Modalità aria esterna/ricircolo aria
●Si consiglia di impostare temporanea-
mente la modalità ricircolo aria per preve-
nire l'immissione di aria inquinata nell'abitacolo e per raffreddare il veicolo
quando la temperatura dell'aria esterna è
elevata.
●La modalità aria esterna/ricircolo aria
potrebbe commutare automaticamente in base alla temperatura impostata o alla
temperatura interna.
■Funzionamento dell'impianto di condi-
zionamento aria in modalità di guida Eco
●Durante la modalità di guida Eco, l'impianto di condizionamento aria viene
controllato nel seguente modo al fine di
dare la massima priorità all'efficienza nei consumi di carburante:
• Il regime del motore e il funzionamento del
compressore vengono controllati al fine di limitare la capacità di riscaldamento/raf-
freddamento
• La velocità della ventola viene limitata quando si seleziona la modalità automa-
tica
●Per migliorare le prestazioni dell'impianto
di condizionamento aria, eseguire le
seguenti operazioni: • Regolare la velocità della ventola
• Disattivare la modalità di guida Eco
( P.359)
■Quando la temperatura esterna è bassa
La funzione di deumidificazione potrebbe non funzionare anche se è stato premuto l'inter-
ruttore “A/C”.
■Ventilazione e odori dall'impianto di
condizionamento aria
●Per far entrare aria fresca, impostare
l'impianto di condizi onamento aria sulla modalità aria esterna.
●Durante l'uso, vari odori provenienti dall'interno e dall'esterno del veicolo
potrebbero entrare e accumularsi
nell'impianto di condi zionamento aria. Ciò potrebbe causare l'emissione di questi
odori dalle bocchette.
●Per ridurre il manifestarsi di potenziali
odori:
• Si raccomanda di impostare l'impianto di
condizionamento aria sulla modalità aria esterna prima di spegnere il veicolo.
• I tempi di attivazione del ventilatore potreb-
bero essere ritardati di poco subito dopo l'avvio dell' impianto di condizionamento
aria in modalità automatica.
●Quando si parcheggia, il sistema passa
automaticamente alla modalità aria
esterna per favorire una migliore circola- zione dell'aria nel veicolo, contribuendo a
ridurre gli odori che insorgono quando si
avvia il veicolo.
■Filtro aria condizionata
 P. 4 5 8
■Personalizzazione
Alcune funzioni possono essere personaliz- zate. ( P.544)
AVVISO
■Per prevenire l'appannamento del
parabrezza
Non utilizzare l'interruttore dello sbrina-
tore del parabrezza mentre è in funzione il raffreddamento aria in caso di tempo
estremamente umido. La differenza tra la
temperatura dell'aria esterna e quella del parabrezza potrebbe causare l'appanna-
mento della superficie esterna del para-
brezza, riducendo la visibilità.
■Quando gli sbrinatori specchietti
retrovisori esterni sono operativi
Non toccare le superfici degli specchietti
retrovisori quando gli sbrinatori specchietti retrovisori esterni sono accesi.

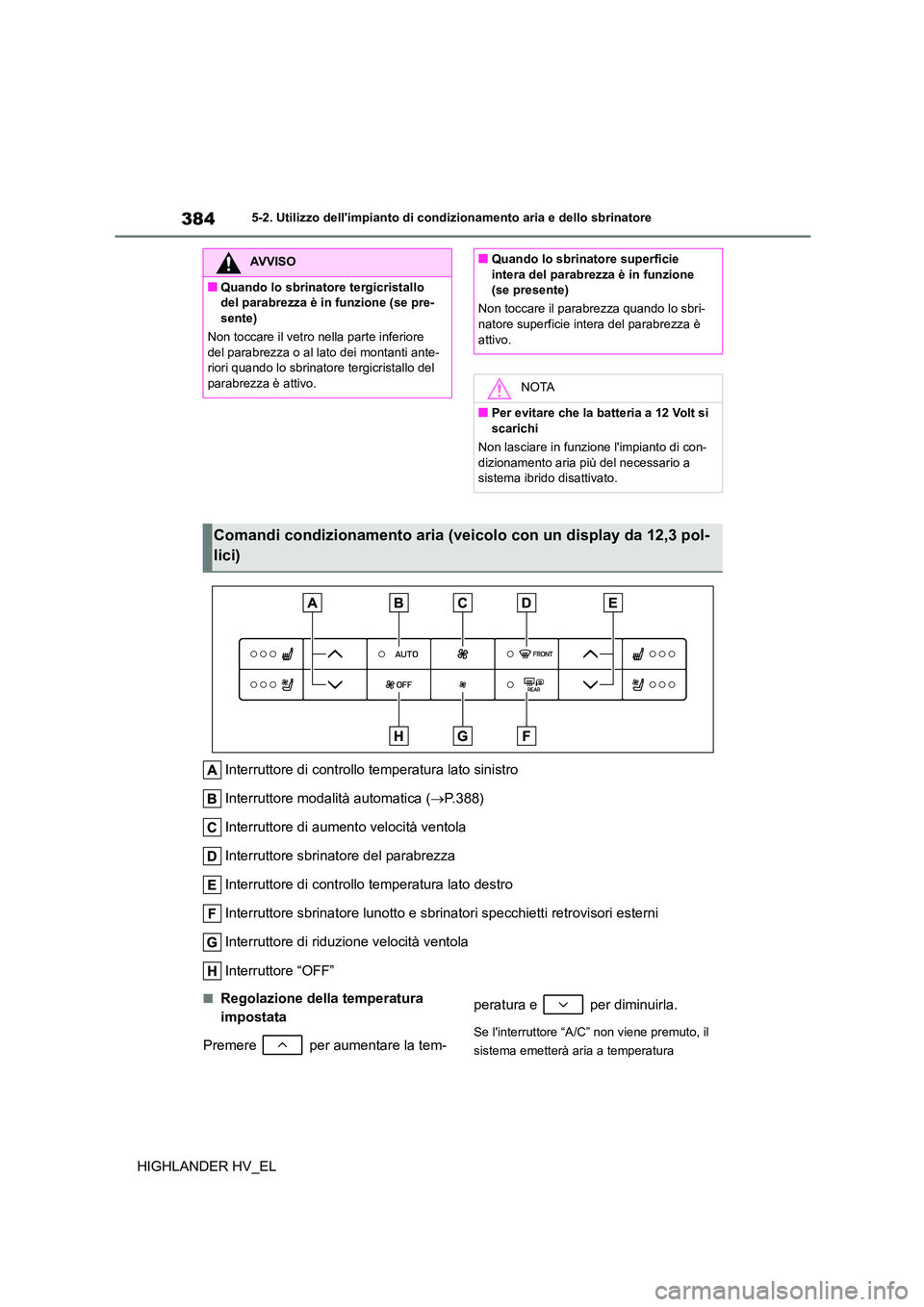

3845-2. Utilizzo dell'impianto di condizionamento aria e dello sbrinatore
HIGHLANDER HV_EL
Interruttore di controllo temperatura lato sinistro
Interruttore modalità automatica ( P.388)
Interruttore di aumento velocità ventola
Interruttore sbrinatore del parabrezza
Interruttore di controllo temperatura lato destro
Interruttore sbrinatore lunotto e sbrinatori specchietti retrovisori esterni
Interruttore di riduzione velocità ventola
Interruttore “OFF”
■Regolazione della temperatura
impostata
Premere per aumentare la tem-
peratura e per diminuirla.
Se l'interruttore “A/C” non viene premuto, il
sistema emetterà aria a temperatura
AVVISO
■Quando lo sbrinatore tergicristallo
del parabrezza è in funzione (se pre-
sente)
Non toccare il vetro nella parte inferiore del parabrezza o al lato dei montanti ante-
riori quando lo sbrinatore tergicristallo del
parabrezza è attivo.
■Quando lo sbrinatore superficie
intera del parabrezza è in funzione
(se presente)
Non toccare il parabrezza quando lo sbri- natore superficie intera del parabrezza è
attivo.
NOTA
■Per evitare che la batteria a 12 Volt si
scarichi
Non lasciare in funzione l'impianto di con-
dizionamento aria più del necessario a sistema ibrido disattivato.
Comandi condizionamento aria (vei colo con un display da 12,3 pol-
lici)
