353
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
HIGHLANDER HV_EL
segnali stradali
●Oggetti estremamente vicini al paraurti
●Oggetti a spigolo vivo
●Oggetti alti con le parti superiori che spor- gono verso l'esterno, nella direzione del
veicolo
■Situazione in cui la funzione freno di
supporto al parcheggio (oggetti statici) potrebbe non funzionare
Durante la guida con la leva del cambio in posizione N.
■Cicalino del sensore assistente di par-
cheggio Toyota
A prescindere dallo stat o di attivazione/disat-
tivazione del cicalino del sensore parcheggio assistito Toyota ( P.332), se la funzione
freno di supporto al parcheggio (oggetti sta-
tici) è attivata ( P.344), i sensori anteriori o posteriori rilevano un oggetto e il controllo dei
freni viene eseguito, il cicalino del sensore
parcheggio assistito Toyo ta suona allo scopo di segnalare al guidatore la distanza appros-
simativa dall'oggetto.
■Situazioni in cui la funzione freno di
supporto al parcheggio (oggetti statici) potrebbe entrare in funzione anche se
non sussiste la possi bilità di una colli-
sione
In alcune situazioni, come le seguenti, la fun- zione freno di supporto al parcheggio (oggetti
statici) potrebbe entrare in funzione sebbene
non sussista la possibi lità di una collisione.
●Area intorno al veicolo
• Durante la guida su strade strette
• Durante la guida su strade ghiaiose o in
aree con erba alta
• Durante la guida verso uno striscione, una bandiera, un ramo basso o una barriera
mobile (come quelle presenti ai passaggi a
livello, ai caselli autostradali e nei par-
cheggi) • Quando si guida su una strada stretta cir-
condata da una struttura, ad esempio in
una galleria o su un ponte di ferro • Quando si parcheggia in linea
• Quando vi è un solco o una buca sul fondo
stradale • Durante la guida su coperture metalliche
(griglie), come quelle utilizzate per i canali
di drenaggio • Durante la guida su pendenze ripide
• Se un sensore viene investito da una
grande quantità di acqua, ad esempio durante la guida su una strada allagata
●Condizioni meteorologiche• Se un sensore è coperto di ghiaccio, neve,
sporco, ecc. (dopo la pulizia, il sistema
torna alla normalità) • Se un sensore viene investito da pioggia
battente o acqua
• In caso di condizioni meteorologiche avverse, ad esempio nebbia, neve o tem-
pesta di sabbia
• Quando soffiano venti forti
●Altre fonti di onde ultrasoniche
• Quando clacson di veicoli, rilevatori di vei- coli, motori di motociclette, freni ad aria
compressa di grandi veicoli, sonar di deter-
minazione dello spazio di altri veicoli o altri dispositivi che producono onde ultrasoni-
che sono nei pressi del veicolo
• Se un adesivo o un componente elettro- nico, ad esempio una targa retroilluminata
(soprattutto del tipo fluorescente), gli anti-
nebbia, un'asta per parafango o un'antenna wireless sono installati vicino a
un sensore
●Variazione dell'assetto del veicolo

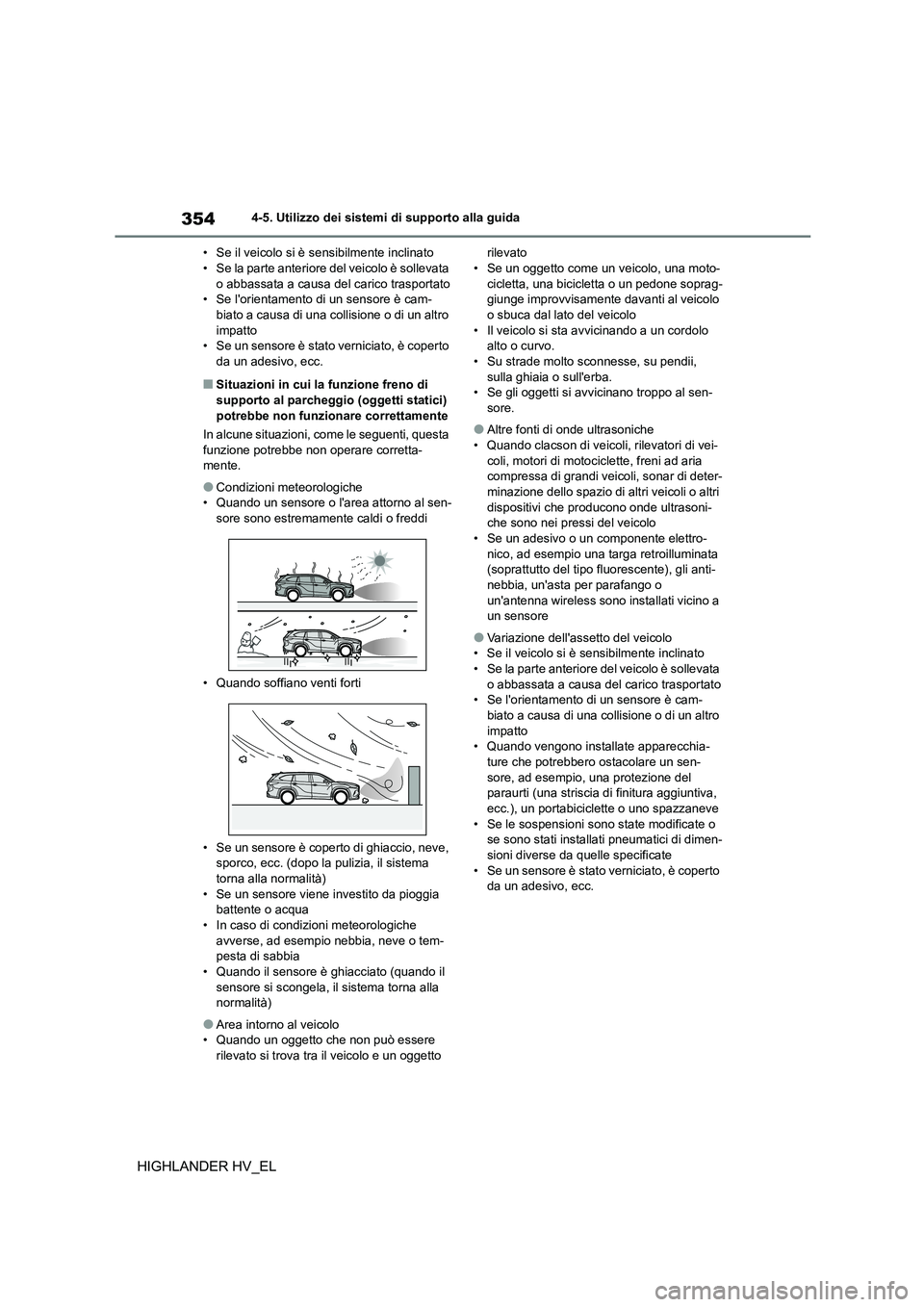

3544-5. Utilizzo dei sistemi di supporto alla guida
HIGHLANDER HV_EL
• Se il veicolo si è sensibilmente inclinato • Se la parte anteriore del veicolo è sollevata
o abbassata a causa del carico trasportato
• Se l'orientamento di un sensore è cam- biato a causa di una collisione o di un altro
impatto
• Se un sensore è stato verniciato, è coperto da un adesivo, ecc.
■Situazioni in cui la funzione freno di
supporto al parcheggio (oggetti statici)
potrebbe non funzionare correttamente
In alcune situazioni, come le seguenti, questa
funzione potrebbe non operare corretta- mente.
●Condizioni meteorologiche• Quando un sensore o l'area attorno al sen-
sore sono estremamente caldi o freddi
• Quando soffiano venti forti
• Se un sensore è coperto di ghiaccio, neve, sporco, ecc. (dopo la pulizia, il sistema
torna alla normalità)
• Se un sensore viene investito da pioggia battente o acqua
• In caso di condizioni meteorologiche
avverse, ad esempio nebbia, neve o tem- pesta di sabbia
• Quando il sensore è ghiacciato (quando il
sensore si scongela, il sistema torna alla normalità)
●Area intorno al veicolo• Quando un oggetto che non può essere
rilevato si trova tra il veicolo e un oggetto
rilevato • Se un oggetto come un veicolo, una moto-
cicletta, una bicicletta o un pedone soprag-
giunge improvvisamente davanti al veicolo o sbuca dal lato del veicolo
• Il veicolo si sta avvicinando a un cordolo
alto o curvo. • Su strade molto sconnesse, su pendii,
sulla ghiaia o sull'erba.
• Se gli oggetti si avvicinano troppo al sen- sore.
●Altre fonti di onde ultrasoniche
• Quando clacson di veicoli, rilevatori di vei- coli, motori di motociclette, freni ad aria
compressa di grandi veicoli, sonar di deter-
minazione dello spazio di altri veicoli o altri dispositivi che producono onde ultrasoni-
che sono nei pressi del veicolo
• Se un adesivo o un componente elettro- nico, ad esempio una targa retroilluminata
(soprattutto del tipo fluorescente), gli anti-
nebbia, un'asta per parafango o un'antenna wireless sono installati vicino a
un sensore
●Variazione dell'assetto del veicolo
• Se il veicolo si è sensibilmente inclinato
• Se la parte anteriore del veicolo è sollevata o abbassata a causa del carico trasportato
• Se l'orientamento di un sensore è cam-
biato a causa di una collisione o di un altro impatto
• Quando vengono installate apparecchia-
ture che potrebbero ostacolare un sen- sore, ad esempio, una protezione del
paraurti (una striscia di finitura aggiuntiva,
ecc.), un portabiciclette o uno spazzaneve • Se le sospensioni s ono state modificate o
se sono stati installati pneumatici di dimen-
sioni diverse da quelle specificate • Se un sensore è stato verniciato, è coperto
da un adesivo, ecc.

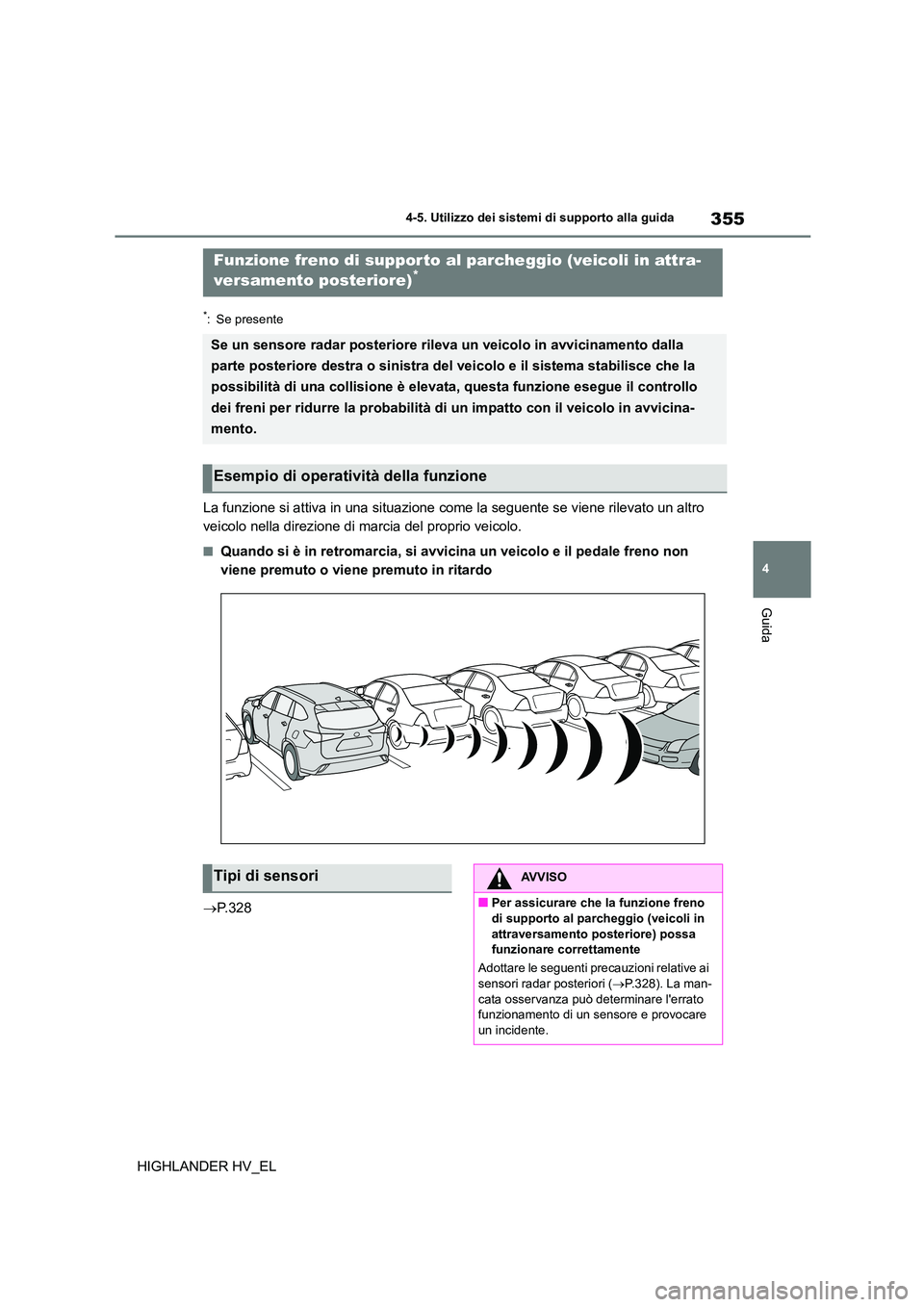

355
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
HIGHLANDER HV_EL
*: Se presente
La funzione si attiva in una situazione come la seguente se viene rilevato un altro
veicolo nella direzione di marcia del proprio veicolo.
■Quando si è in retromarcia, si avvicina un veicolo e il pedale freno non
viene premuto o viene premuto in ritardo
 P.328
Funzione freno di supporto al parcheggio (veicoli in attra-
versamento posteriore)*
Se un sensore radar posteriore rileva un veicolo in avvicinamento dalla
parte posteriore destra o sinistra del veicolo e il sistema stabilisce che la
possibilità di una collisione è elevata, questa funzione esegue il controllo
dei freni per ridurre la probabilità di un impatto con il veicolo in avvicina-
mento.
Esempio di operatività della funzione
Tipi di sensoriAVVISO
■Per assicurare che la funzione freno
di supporto al parcheggio (veicoli in
attraversamento posteriore) possa funzionare correttamente
Adottare le seguenti precauzioni relative ai
sensori radar posteriori ( P.328). La man-
cata osservanza può determinare l'errato funzionamento di un sensore e provocare
un incidente.

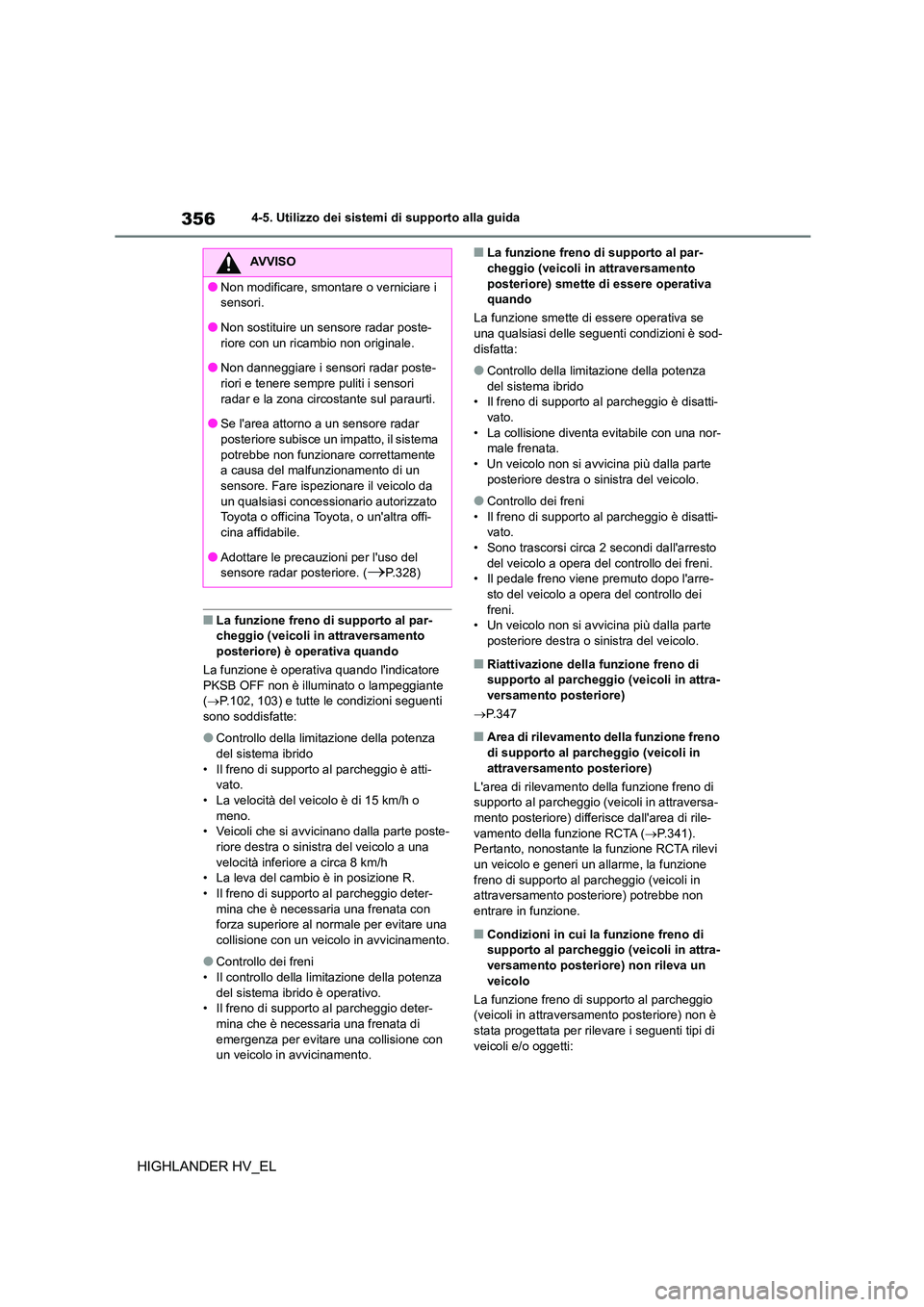

3564-5. Utilizzo dei sistemi di supporto alla guida
HIGHLANDER HV_EL
■La funzione freno di supporto al par- cheggio (veicoli in attraversamento
posteriore) è operativa quando
La funzione è operativa quando l'indicatore
PKSB OFF non è illuminato o lampeggiante ( P.102, 103) e tutte le condizioni seguenti
sono soddisfatte:
●Controllo della limitazione della potenza
del sistema ibrido
• Il freno di supporto al parcheggio è atti- vato.
• La velocità del veicolo è di 15 km/h o
meno. • Veicoli che si avvicinano dalla parte poste-
riore destra o sinistra del veicolo a una
velocità inferiore a circa 8 km/h • La leva del cambio è in posizione R.
• Il freno di supporto al parcheggio deter-
mina che è necessaria una frenata con forza superiore al normale per evitare una
collisione con un veicolo in avvicinamento.
●Controllo dei freni
• Il controllo della limitazione della potenza
del sistema ibrido è operativo. • Il freno di supporto al parcheggio deter-
mina che è necessaria una frenata di
emergenza per evitare una collisione con un veicolo in avvicinamento.
■La funzione freno di supporto al par-cheggio (veicoli in attraversamento
posteriore) smette di essere operativa
quando
La funzione smette di essere operativa se una qualsiasi delle seguent i condizioni è sod-
disfatta:
●Controllo della limi tazione della potenza
del sistema ibrido
• Il freno di supporto al parcheggio è disatti- vato.
• La collisione diventa evitabile con una nor-
male frenata.
• Un veicolo non si avvicina più dalla parte posteriore destra o si nistra del veicolo.
●Controllo dei freni • Il freno di supporto al parcheggio è disatti-
vato.
• Sono trascorsi circa 2 secondi dall'arresto del veicolo a opera del controllo dei freni.
• Il pedale freno viene premuto dopo l'arre-
sto del veicolo a opera del controllo dei freni.
• Un veicolo non si avvicina più dalla parte
posteriore destra o si nistra del veicolo.
■Riattivazione della funzione freno di supporto al parcheggio (veicoli in attra-
versamento posteriore)
 P. 3 4 7
■Area di rilevamento della funzione freno
di supporto al parcheggio (veicoli in attraversamento posteriore)
L'area di rilevamento della funzione freno di
supporto al parcheggio (veicoli in attraversa-
mento posteriore) differisce dall'area di rile- vamento della funzione RCTA ( P.341).
Pertanto, nonostante la funzione RCTA rilevi
un veicolo e generi un allarme, la funzione freno di supporto al parcheggio (veicoli in
attraversamento posteriore) potrebbe non
entrare in funzione.
■Condizioni in cui la funzione freno di supporto al parcheggio (veicoli in attra-
versamento posteriore) non rileva un
veicolo
La funzione freno di supporto al parcheggio (veicoli in attraversamento posteriore) non è
stata progettata per rilevare i seguenti tipi di
veicoli e/o oggetti:
AVVISO
●Non modificare, smontare o verniciare i
sensori.
●Non sostituire un sensore radar poste- riore con un ricambio non originale.
●Non danneggiare i sensori radar poste-
riori e tenere sempre puliti i sensori radar e la zona circostante sul paraurti.
●Se l'area attorno a un sensore radar
posteriore subisce un impatto, il sistema potrebbe non funzionare correttamente
a causa del malfunzionamento di un
sensore. Fare ispezionare il veicolo da un qualsiasi concessionario autorizzato
Toyota o officina Toyota, o un'altra offi-
cina affidabile.
●Adottare le precauzioni per l'uso del
sensore radar posteriore. (P.328)

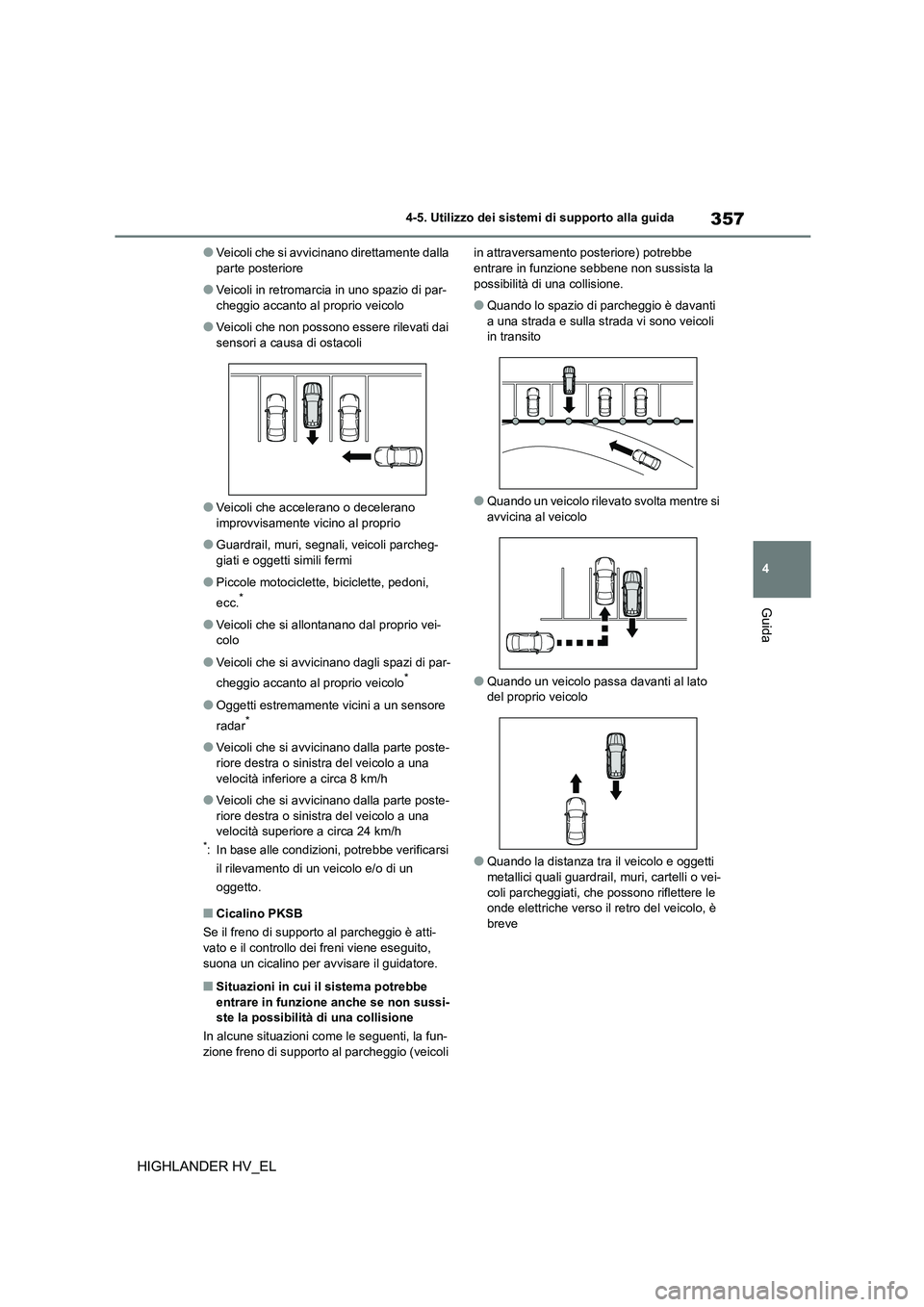

357
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
HIGHLANDER HV_EL
●Veicoli che si avvicinano direttamente dalla parte posteriore
●Veicoli in retromarcia in uno spazio di par-cheggio accanto al proprio veicolo
●Veicoli che non possono essere rilevati dai sensori a causa di ostacoli
●Veicoli che accelerano o decelerano
improvvisamente vicino al proprio
●Guardrail, muri, segnali, veicoli parcheg-
giati e oggetti simili fermi
●Piccole motociclette, biciclette, pedoni,
ecc.*
●Veicoli che si allontanano dal proprio vei-
colo
●Veicoli che si avvicinano dagli spazi di par-
cheggio accanto al proprio veicolo*
●Oggetti estremamente vicini a un sensore
radar*
●Veicoli che si avvicinano dalla parte poste-
riore destra o sinistra del veicolo a una
velocità inferiore a circa 8 km/h
●Veicoli che si avvicinano dalla parte poste-
riore destra o sinistra del veicolo a una velocità superiore a circa 24 km/h*: In base alle condizioni, potrebbe verificarsi
il rilevamento di un veicolo e/o di un
oggetto.
■Cicalino PKSB
Se il freno di supporto al parcheggio è atti- vato e il controllo dei freni viene eseguito,
suona un cicalino per avvisare il guidatore.
■Situazioni in cui il sistema potrebbe
entrare in funzione anche se non sussi- ste la possibilità di una collisione
In alcune situazioni come le seguenti, la fun-
zione freno di supporto al parcheggio (veicoli
in attraversamento posteriore) potrebbe entrare in funzione sebbene non sussista la
possibilità di una collisione.
●Quando lo spazio di parcheggio è davanti
a una strada e sulla strada vi sono veicoli
in transito
●Quando un veicolo rilevato svolta mentre si
avvicina al veicolo
●Quando un veicolo passa davanti al lato
del proprio veicolo
●Quando la distanza tra il veicolo e oggetti
metallici quali guardrail, muri, cartelli o vei-
coli parcheggiati, che possono riflettere le onde elettriche verso il retro del veicolo, è
breve

3584-5. Utilizzo dei sistemi di supporto alla guida
HIGHLANDER HV_EL

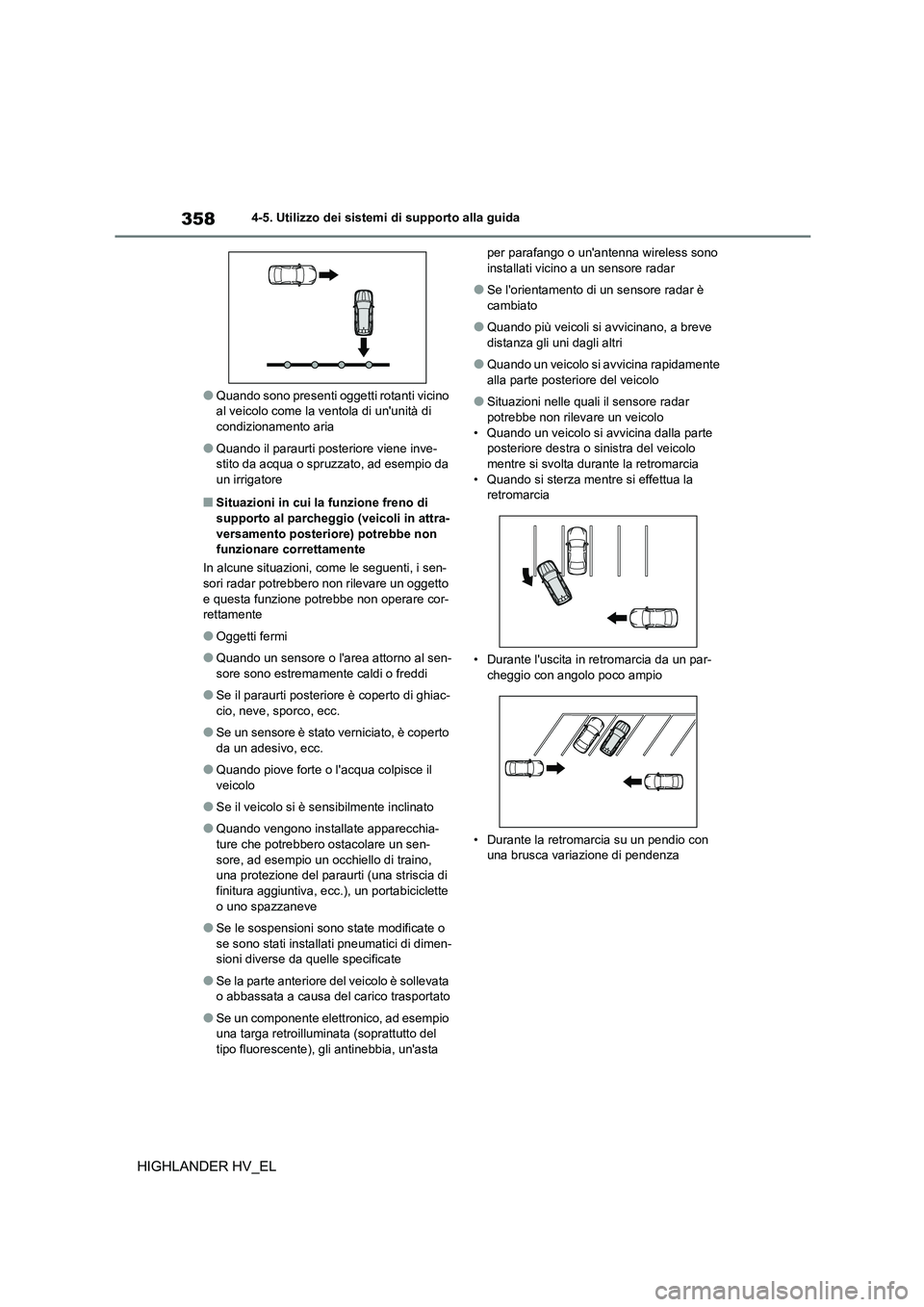

●Quando sono presenti oggetti rotanti vicino al veicolo come la v entola di un'unità di
condizionamento aria
●Quando il paraurti posteriore viene inve- stito da acqua o spruzzato, ad esempio da
un irrigatore
■Situazioni in cui la funzione freno di
supporto al parcheggio (veicoli in attra- versamento posteriore) potrebbe non
funzionare correttamente
In alcune situazioni, come le seguenti, i sen-
sori radar potrebbero non rilevare un oggetto e questa funzione potrebbe non operare cor-
rettamente
●Oggetti fermi
●Quando un sensore o l'area attorno al sen- sore sono estremamente caldi o freddi
●Se il paraurti posteriore è coperto di ghiac-cio, neve, sporco, ecc.
●Se un sensore è stato verniciato, è coperto da un adesivo, ecc.
●Quando piove forte o l' acqua colpisce il veicolo
●Se il veicolo si è s ensibilmente inclinato
●Quando vengono installate apparecchia-
ture che potrebbero ostacolare un sen- sore, ad esempio un occhiello di traino,
una protezione del paraurti (una striscia di
finitura aggiuntiva, ecc. ), un portabiciclette o uno spazzaneve
●Se le sospensioni sono state modificate o se sono stati installati pneumatici di dimen-
sioni diverse da quelle specificate
●Se la parte anteriore del veicolo è sollevata
o abbassata a causa del carico trasportato
●Se un componente elettronico, ad esempio
una targa retroilluminata (soprattutto del
tipo fluorescente), gli antinebbia, un'asta
per parafango o un'antenna wireless sono installati vicino a un sensore radar
●Se l'orientamento di un sensore radar è cambiato
●Quando più veicoli si avvicinano, a breve distanza gli uni dagli altri
●Quando un veicolo si avvicina rapidamente alla parte posteriore del veicolo
●Situazioni nelle quali il sensore radar
potrebbe non rilevare un veicolo • Quando un veicolo si a vvicina dalla parte
posteriore destra o si nistra del veicolo
mentre si svolta durante la retromarcia • Quando si sterza mentre si effettua la
retromarcia
• Durante l'uscita in retromarcia da un par-
cheggio con angolo poco ampio
• Durante la retromarcia su un pendio con
una brusca variazione di pendenza

359
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
HIGHLANDER HV_EL

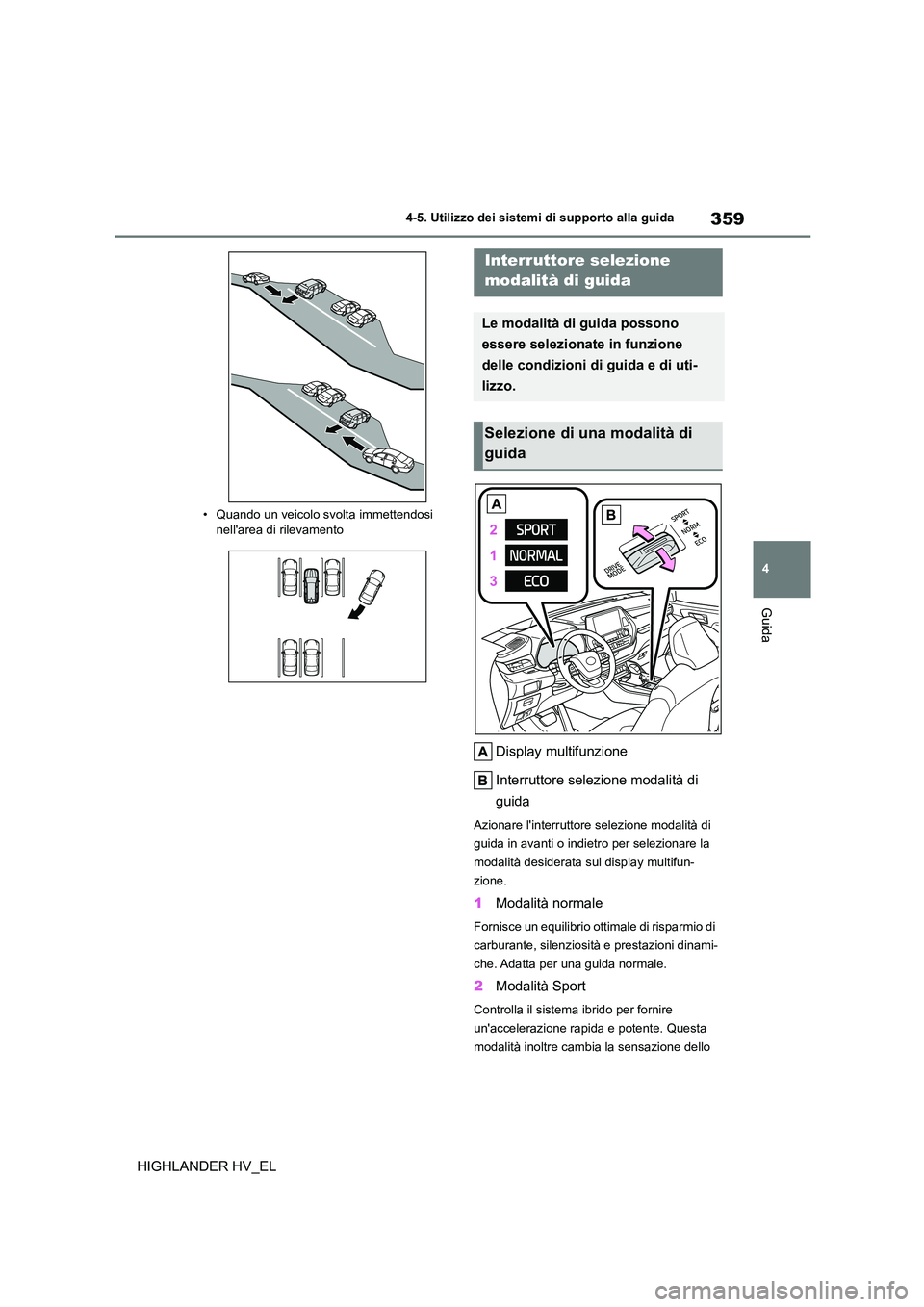

• Quando un veicolo svolta immettendosi
nell'area di rilevamento
Display multifunzione
Interruttore selezione modalità di
guida
Azionare l'interruttore selezione modalità di
guida in avanti o indietro per selezionare la
modalità desiderata sul display multifun-
zione.
1 Modalità normale
Fornisce un equilibrio ottimale di risparmio di
carburante, silenziosità e prestazioni dinami-
che. Adatta per una guida normale.
2 Modalità Sport
Controlla il sistema ibrido per fornire
un'accelerazione rapida e potente. Questa
modalità inoltre cambia la sensazione dello
Interruttore selezione
modalità di guida
Le modalità di guida possono
essere selezionate in funzione
delle condizioni di guida e di uti-
lizzo.
Selezione di una modalità di
guida

3604-5. Utilizzo dei sistemi di supporto alla guida
HIGHLANDER HV_EL

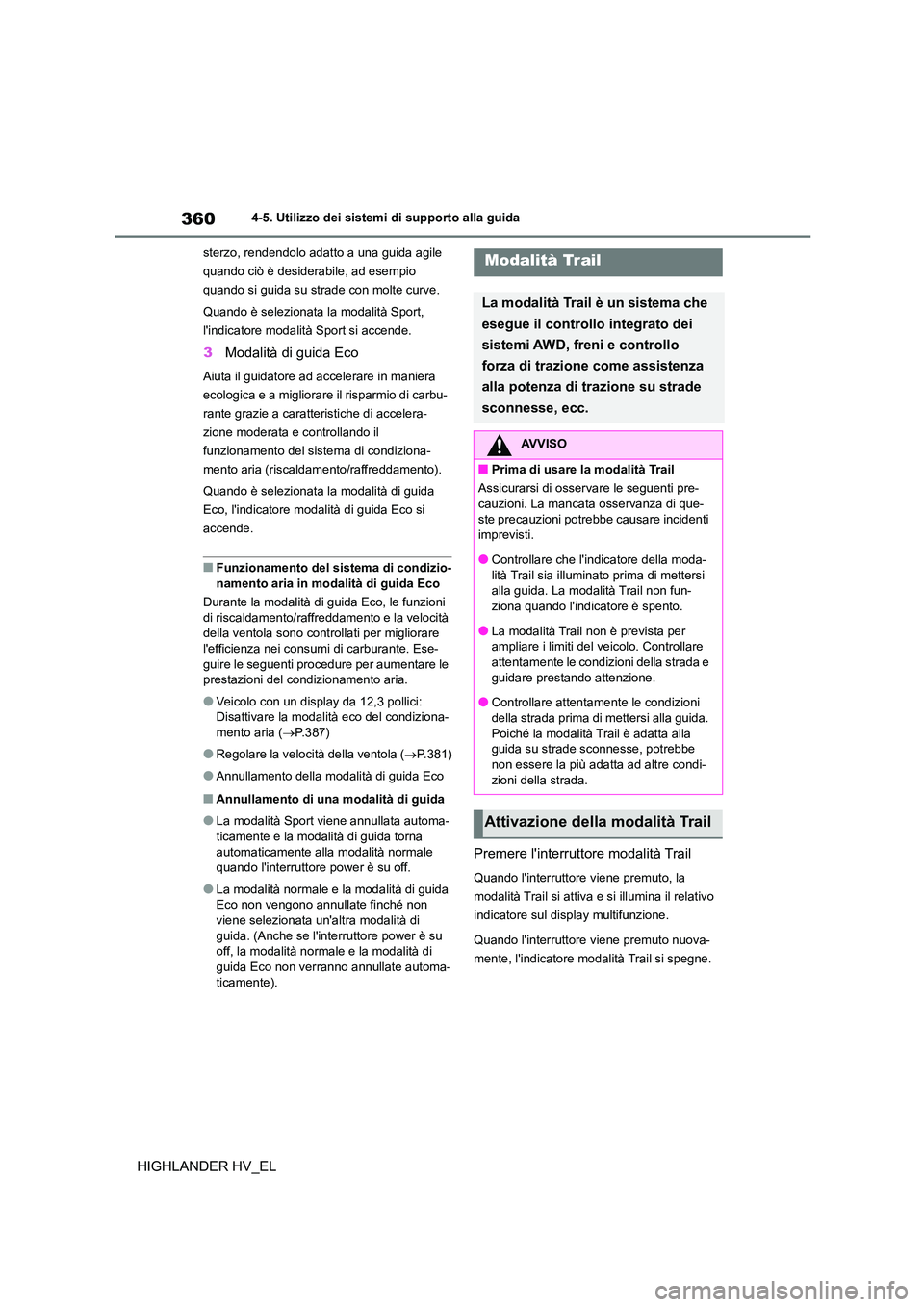

sterzo, rendendolo adatto a una guida agile
quando ciò è desiderabile, ad esempio
quando si guida su strade con molte curve.
Quando è selezionata la modalità Sport,
l'indicatore modalità Sport si accende.
3 Modalità di guida Eco
Aiuta il guidatore ad accelerare in maniera
ecologica e a migliorare il risparmio di carbu-
rante grazie a caratteristiche di accelera-
zione moderata e controllando il
funzionamento del sistema di condiziona-
mento aria (riscaldamento/raffreddamento).
Quando è selezionata la modalità di guida
Eco, l'indicatore modalità di guida Eco si
accende.
■Funzionamento del sistema di condizio-
namento aria in modalità di guida Eco
Durante la modalità di guida Eco, le funzioni
di riscaldamento/raffreddamento e la velocità della ventola sono cont rollati per migliorare
l'efficienza nei consumi di carburante. Ese-
guire le seguenti procedure per aumentare le prestazioni del condizionamento aria.
●Veicolo con un display da 12,3 pollici: Disattivare la modalità eco del condiziona-
mento aria ( P.387)
●Regolare la velocità della ventola (P.381)
●Annullamento della modalità di guida Eco
■Annullamento di una modalità di guida
●La modalità Sport viene annullata automa-
ticamente e la modalità di guida torna automaticamente alla modalità normale
quando l'interruttore power è su off.
●La modalità normale e la modalità di guida
Eco non vengono annullate finché non
viene selezionata un'altra modalità di guida. (Anche se l'interruttore power è su
off, la modalità normale e la modalità di
guida Eco non verranno annullate automa- ticamente).
Premere l'interruttore modalità Trail
Quando l'interruttore viene premuto, la
modalità Trail si attiva e si illumina il relativo
indicatore sul display multifunzione.
Quando l'interruttore viene premuto nuova-
mente, l'indicatore modalità Trail si spegne.
Modalità Trail
La modalità Trail è un sistema che
esegue il controllo integrato dei
sistemi AWD, freni e controllo
forza di trazione come assistenza
alla potenza di trazione su strade
sconnesse, ecc.
AVVISO
■Prima di usare la modalità Trail
Assicurarsi di osservare le seguenti pre- cauzioni. La mancata osservanza di que-
ste precauzioni potrebbe causare incidenti
imprevisti.
●Controllare che l'indicatore della moda-
lità Trail sia illuminato prima di mettersi
alla guida. La modalità Trail non fun- ziona quando l'indicatore è spento.
●La modalità Trail non è prevista per
ampliare i limiti del veicolo. Controllare attentamente le condizioni della strada e
guidare prestando attenzione.
●Controllare attentamente le condizioni
della strada prima di mettersi alla guida. Poiché la modalità Trail è adatta alla
guida su strade sconnesse, potrebbe
non essere la più adatta ad altre condi- zioni della strada.
Attivazione della modalità Trail
