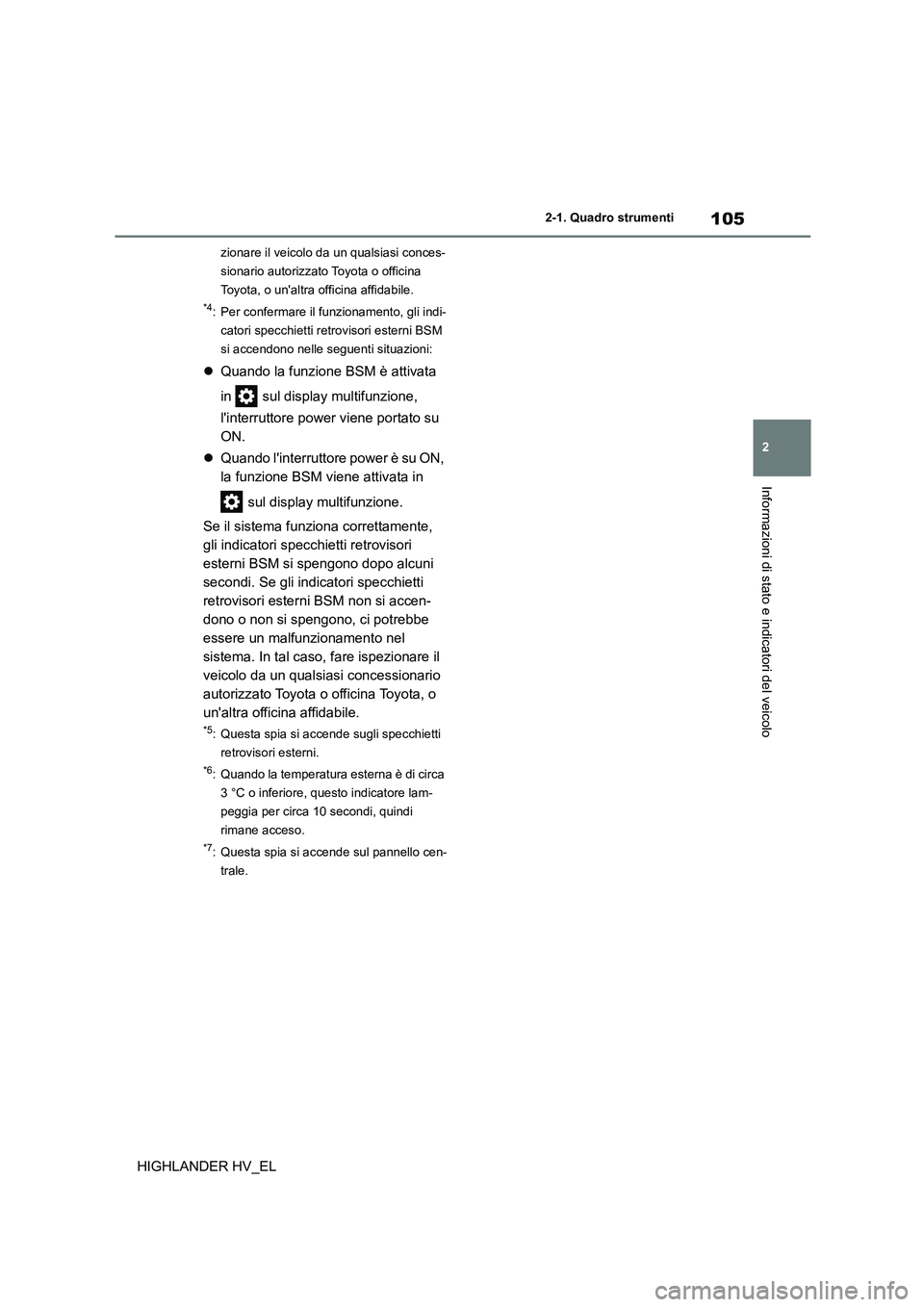

105
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
HIGHLANDER HV_EL
zionare il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile.
*4: Per confermare il funzionamento, gli indi-
catori specchietti retrovisori esterni BSM
si accendono nelle seguenti situazioni:
 Quando la funzione BSM è attivata
in sul display multifunzione,
l'interruttore power viene portato su
ON.
 Quando l'interruttore power è su ON,
la funzione BSM viene attivata in
sul display multifunzione.
Se il sistema funziona correttamente,
gli indicatori specchietti retrovisori
esterni BSM si spengono dopo alcuni
secondi. Se gli indicatori specchietti
retrovisori esterni BSM non si accen-
dono o non si spengono, ci potrebbe
essere un malfunzionamento nel
sistema. In tal caso, fare ispezionare il
veicolo da un qualsiasi concessionario
autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
*5: Questa spia si accende sugli specchietti
retrovisori esterni.
*6: Quando la temperatura esterna è di circa
3 °C o inferiore, questo indicatore lam-
peggia per circa 10 secondi, quindi
rimane acceso.
*7: Questa spia si accende sul pannello cen-
trale.

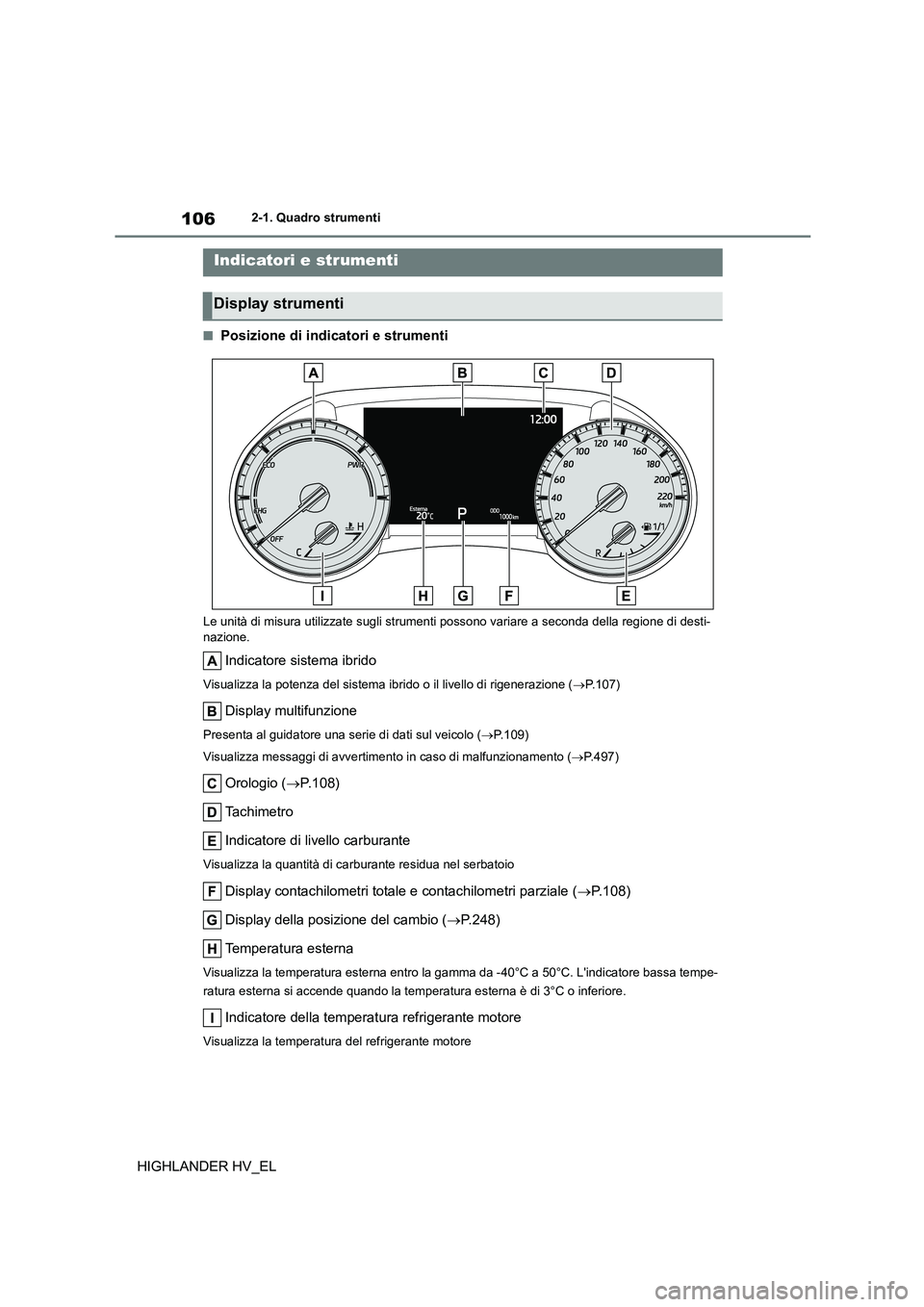

1062-1. Quadro strumenti
HIGHLANDER HV_EL
■Posizione di indicatori e strumenti
Le unità di misura utilizzate sugli strumenti possono variare a seconda della regione di desti- nazione.
Indicatore sistema ibrido
Visualizza la potenza del sistema ib rido o il livello di rigenerazione (P.107)
Display multifunzione
Presenta al guidatore una serie di dati sul veicolo (P.109)
Visualizza messaggi di avvertimento in caso di malfunzionamento ( P.497)
Orologio (P.108)
Ta c h i m e t r o
Indicatore di livello carburante
Visualizza la quantità di car burante residua nel serbatoio
Display contachilometri totale e contachilometri parziale (P.108)
Display della posizione del cambio ( P.248)
Temperatura esterna
Visualizza la temperatura esterna entro la ga mma da -40°C a 50°C. L'indicatore bassa tempe-
ratura esterna si accende quando la temperatura esterna è di 3°C o inferiore.
Indicatore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore
Indicatori e strumenti
Display strumenti

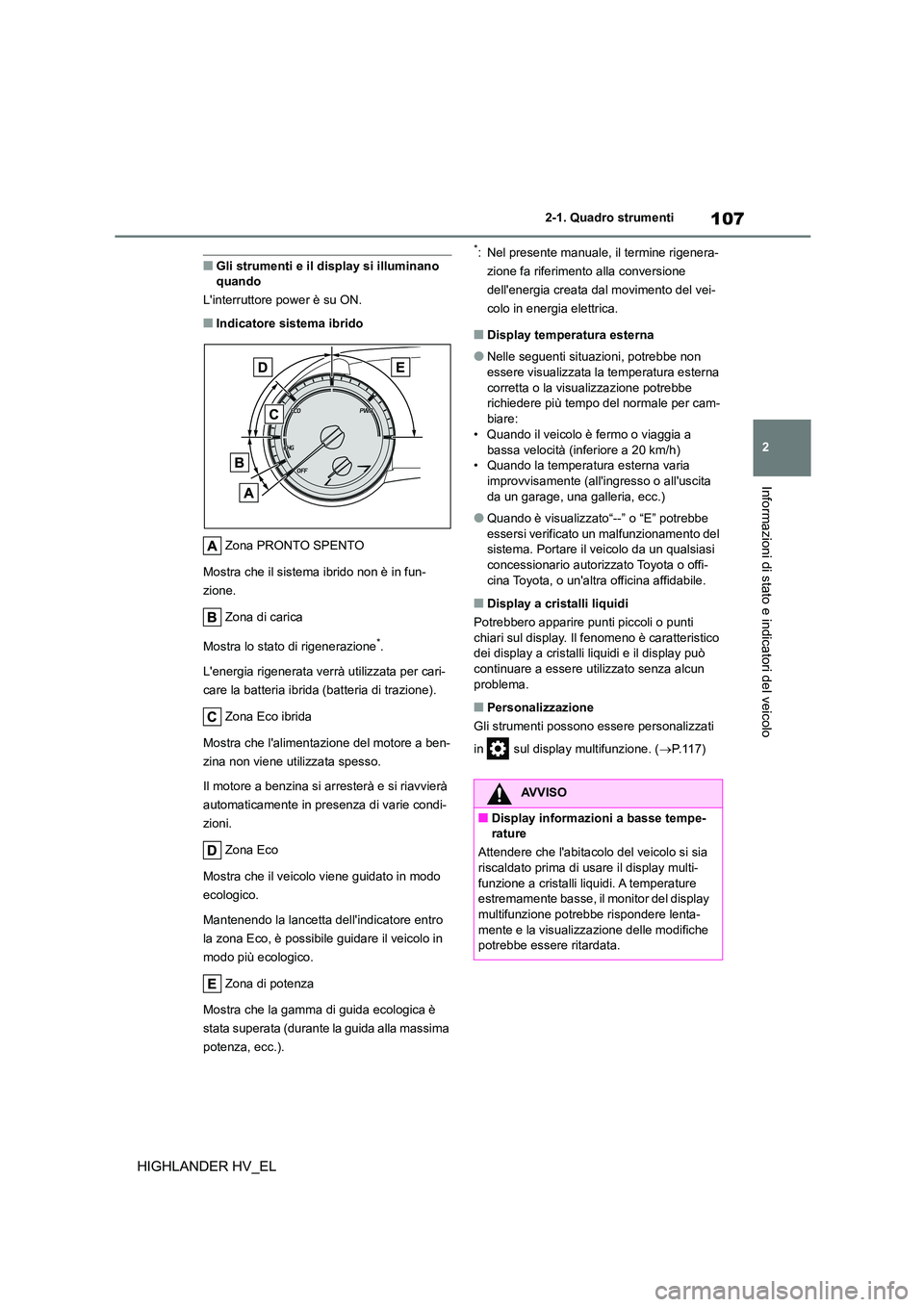

107
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
HIGHLANDER HV_EL
■Gli strumenti e il display si illuminano quando
L'interruttore power è su ON.
■Indicatore sistema ibrido
Zona PRONTO SPENTO
Mostra che il sistema ibrido non è in fun-
zione.
Zona di carica
Mostra lo stato di rigenerazione*.
L'energia rigenerata verrà utilizzata per cari-
care la batteria ibrida (batteria di trazione).
Zona Eco ibrida
Mostra che l'alimentazione del motore a ben-
zina non viene utilizzata spesso.
Il motore a benzina si ar resterà e si riavvierà
automaticamente in presenza di varie condi-
zioni.
Zona Eco
Mostra che il veicolo viene guidato in modo
ecologico.
Mantenendo la lancetta dell'indicatore entro
la zona Eco, è possibile guidare il veicolo in
modo più ecologico.
Zona di potenza
Mostra che la gamma di guida ecologica è
stata superata (durante la guida alla massima
potenza, ecc.).
*: Nel presente manuale, il termine rigenera-
zione fa riferiment o alla conversione
dell'energia creata dal movimento del vei-
colo in energia elettrica.
■Display temperatura esterna
●Nelle seguenti situazioni, potrebbe non
essere visualizzata la temperatura esterna
corretta o la visualizzazione potrebbe richiedere più tempo del normale per cam-
biare:
• Quando il veicolo è fermo o viaggia a
bassa velocità (inferiore a 20 km/h) • Quando la temperatura esterna varia
improvvisamente (all'i ngresso o all'uscita
da un garage, una galleria, ecc.)
●Quando è visualizzato“--” o “E” potrebbe
essersi verificato un malfunzionamento del sistema. Portare il veicolo da un qualsiasi
concessionario autorizzato Toyota o offi-
cina Toyota, o un'altra officina affidabile.
■Display a cristalli liquidi
Potrebbero apparire punti piccoli o punti chiari sul display. Il fenomeno è caratteristico
dei display a cristalli liquidi e il display può
continuare a essere utilizzato senza alcun problema.
■Personalizzazione
Gli strumenti possono essere personalizzati
in sul display multifunzione. ( P.117)
AVVISO
■Display informazioni a basse tempe- rature
Attendere che l'abitacolo del veicolo si sia
riscaldato prima di usare il display multi-
funzione a cristalli liquidi. A temperature estremamente basse, il monitor del display
multifunzione potrebbe rispondere lenta-
mente e la visualizzazione delle modifiche potrebbe essere ritardata.

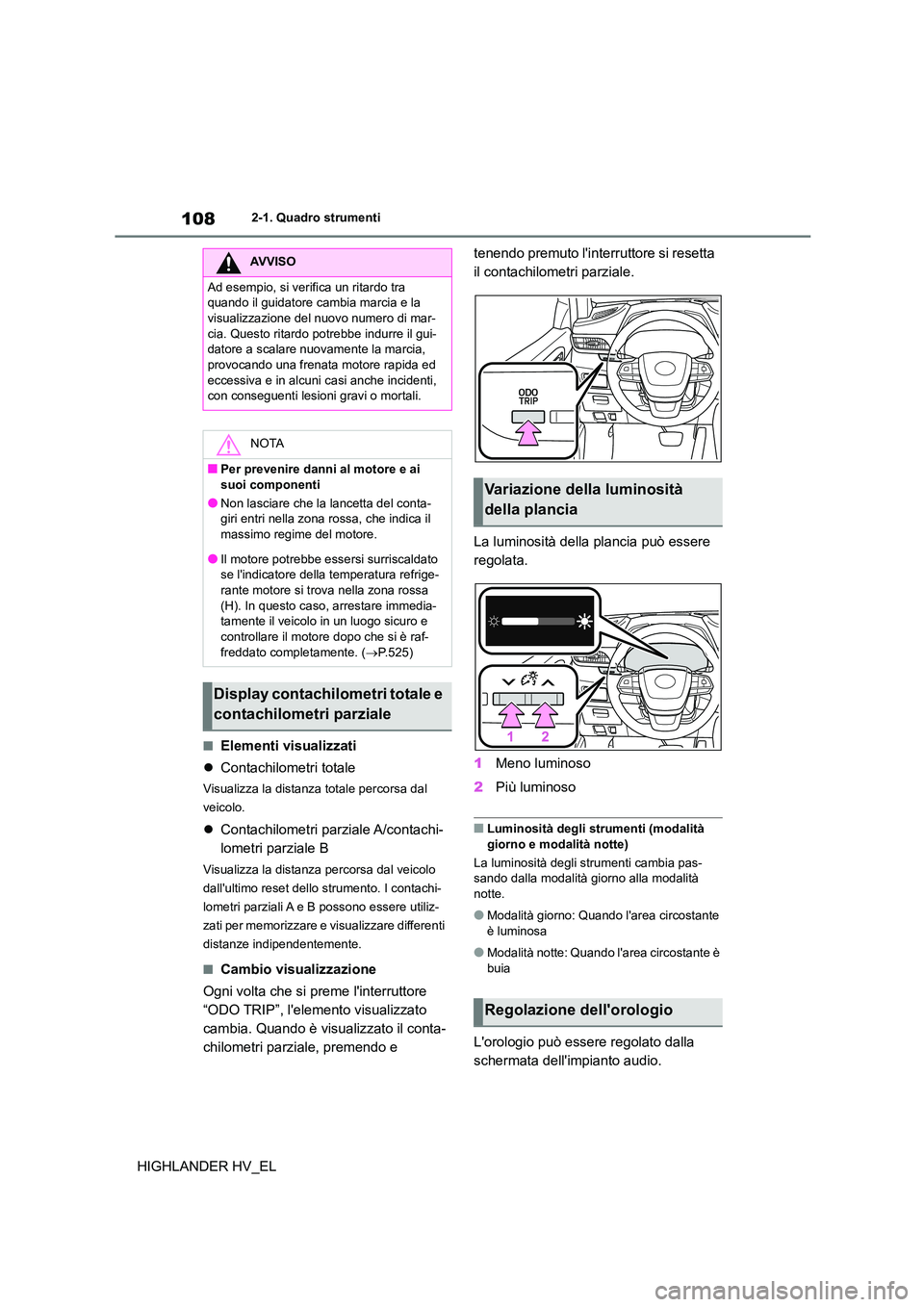

1082-1. Quadro strumenti
HIGHLANDER HV_EL
■Elementi visualizzati
 Contachilometri totale
Visualizza la distanza totale percorsa dal
veicolo.
 Contachilometri parziale A/contachi-
lometri parziale B
Visualizza la distanza percorsa dal veicolo
dall'ultimo reset dello strumento. I contachi-
lometri parziali A e B possono essere utiliz-
zati per memorizzare e visualizzare differenti
distanze indipendentemente.
■Cambio visualizzazione
Ogni volta che si preme l'interruttore
“ODO TRIP”, l'elemento visualizzato
cambia. Quando è visualizzato il conta-
chilometri parziale, premendo e
tenendo premuto l'interruttore si resetta
il contachilometri parziale.
La luminosità della plancia può essere
regolata.
1 Meno luminoso
2 Più luminoso
■Luminosità degli strumenti (modalità
giorno e modalità notte)
La luminosità degli strumenti cambia pas-
sando dalla modalità giorno alla modalità notte.
●Modalità giorno: Quando l'area circostante è luminosa
●Modalità notte: Quando l'area circostante è buia
L'orologio può essere regolato dalla
schermata dell'impianto audio.
AVVISO
Ad esempio, si verifica un ritardo tra
quando il guidatore cambia marcia e la
visualizzazione del nuovo numero di mar- cia. Questo ritardo potrebbe indurre il gui-
datore a scalare nuovamente la marcia,
provocando una frenata motore rapida ed eccessiva e in alcuni casi anche incidenti,
con conseguenti lesioni gravi o mortali.
NOTA
■Per prevenire danni al motore e ai
suoi componenti
●Non lasciare che la lancetta del conta-
giri entri nella zona rossa, che indica il massimo regime del motore.
●Il motore potrebbe essersi surriscaldato
se l'indicatore della temperatura refrige- rante motore si trova nella zona rossa
(H). In questo caso, arrestare immedia-
tamente il veicolo in un luogo sicuro e controllare il motore dopo che si è raf-
freddato completamente. ( P.525)
Display contachilometri totale e
contachilometri parziale
Variazione della luminosità
della plancia
Regolazione dell'orologio

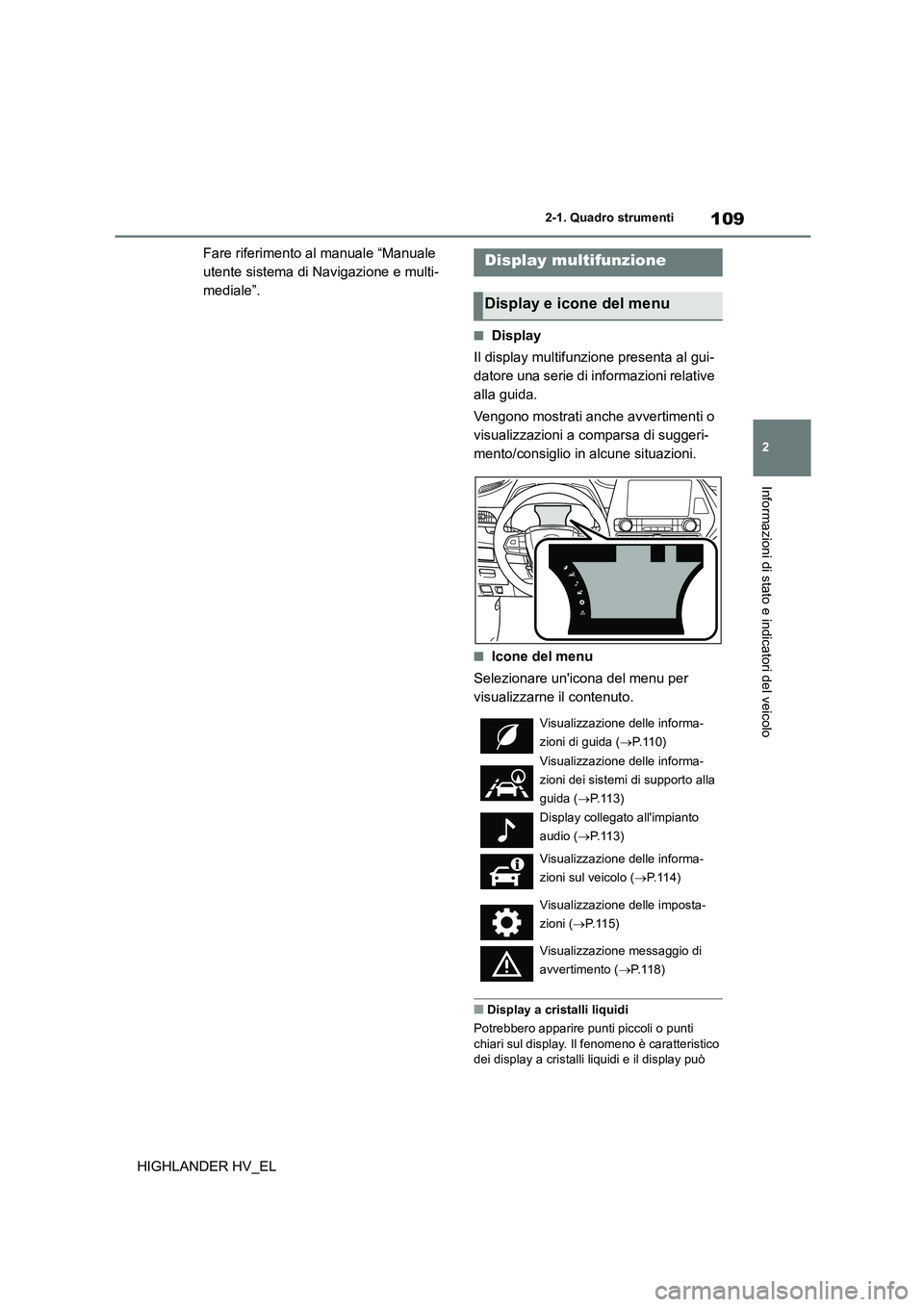

109
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
HIGHLANDER HV_EL
Fare riferimento al manuale “Manuale
utente sistema di Navigazione e multi-
mediale”.
■Display
Il display multifunzione presenta al gui-
datore una serie di informazioni relative
alla guida.
Vengono mostrati anche avvertimenti o
visualizzazioni a comparsa di suggeri-
mento/consiglio in alcune situazioni.
■Icone del menu
Selezionare un'icona del menu per
visualizzarne il contenuto.
■Display a cristalli liquidi
Potrebbero apparire punti piccoli o punti
chiari sul display. Il fenomeno è caratteristico dei display a cristalli liquidi e il display può
Display multifunzione
Display e icone del menu
Visualizzazione delle informa-
zioni di guida ( P. 1 1 0 )
Visualizzazione delle informa-
zioni dei sistemi di supporto alla
guida ( P.113)
Display collegato all'impianto
audio ( P.113)
Visualizzazione delle informa-
zioni sul veicolo ( P. 1 1 4 )
Visualizzazione delle imposta-
zioni ( P.115)
Visualizzazione messaggio di
avvertimento ( P.118)

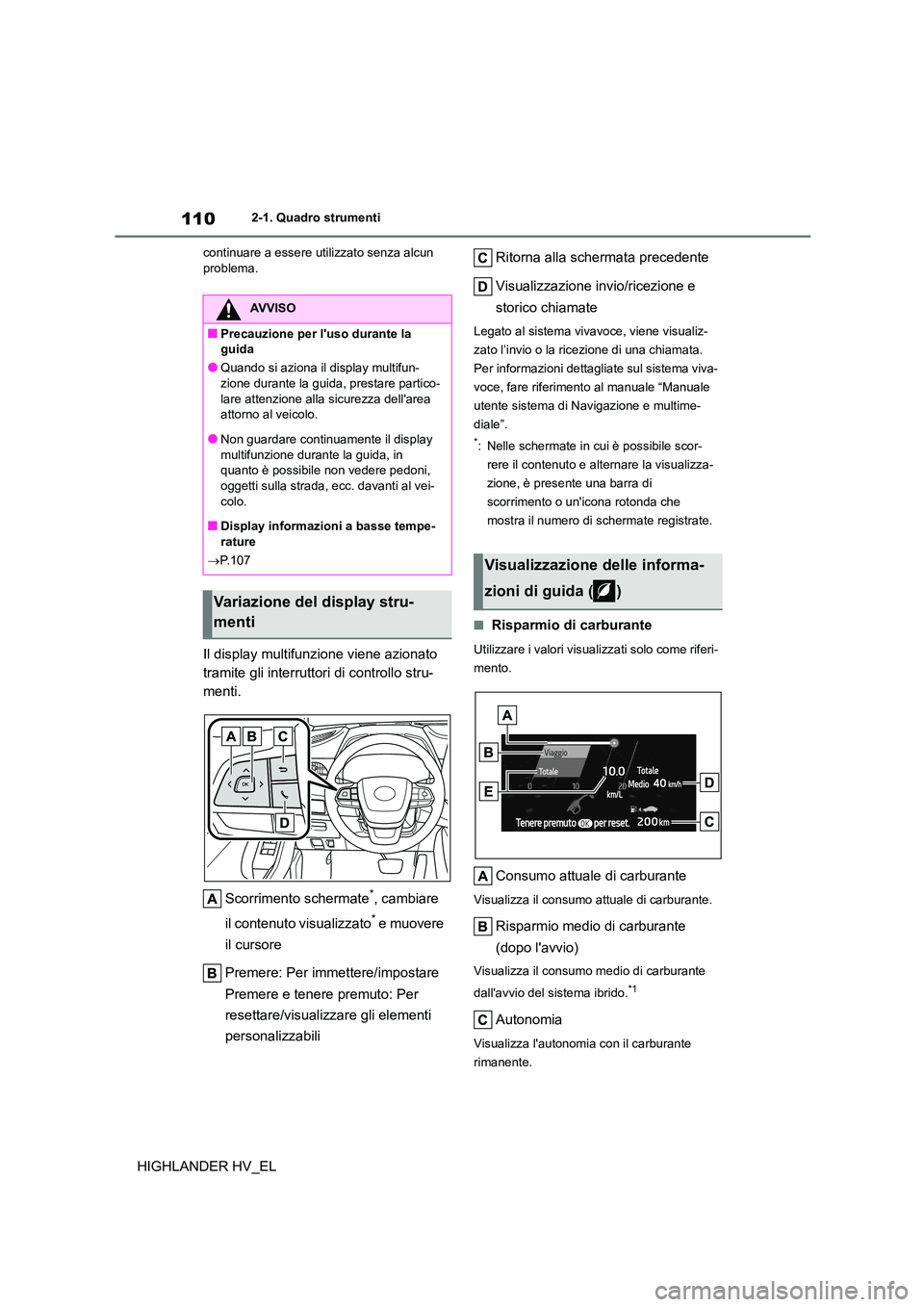

1102-1. Quadro strumenti
HIGHLANDER HV_EL
continuare a essere utilizzato senza alcun problema.
Il display multifunzione viene azionato
tramite gli interruttori di controllo stru-
menti.
Scorrimento schermate*, cambiare
il contenuto visualizzato* e muovere
il cursore
Premere: Per immettere/impostare
Premere e tenere premuto: Per
resettare/visualizzare gli elementi
personalizzabili
Ritorna alla schermata precedente
Visualizzazione invio/ricezione e
storico chiamate
Legato al sistema vivavoce, viene visualiz-
zato l’invio o la ricezione di una chiamata.
Per informazioni dettagliate sul sistema viva-
voce, fare riferimento al manuale “Manuale
utente sistema di Navigazione e multime-
diale”.
*: Nelle schermate in cui è possibile scor-
rere il contenuto e alternare la visualizza-
zione, è presente una barra di
scorrimento o un'icona rotonda che
mostra il numero di schermate registrate.
■Risparmio di carburante
Utilizzare i valori visualizzati solo come riferi-
mento.
Consumo attuale di carburante
Visualizza il consumo attuale di carburante.
Risparmio medio di carburante
(dopo l'avvio)
Visualizza il consumo medio di carburante
dall'avvio del sistema ibrido.*1
Autonomia
Visualizza l'autonomia con il carburante
rimanente.
AVVISO
■Precauzione per l'uso durante la
guida
●Quando si aziona il display multifun-
zione durante la guida, prestare partico- lare attenzione alla sicurezza dell'area
attorno al veicolo.
●Non guardare continuamente il display multifunzione durante la guida, in
quanto è possibile non vedere pedoni,
oggetti sulla strada, ecc. davanti al vei- colo.
■Display informazioni a basse tempe-
rature
 P.107
Variazione del display stru-
menti
Visualizzazione delle informa-
zioni di guida ( )

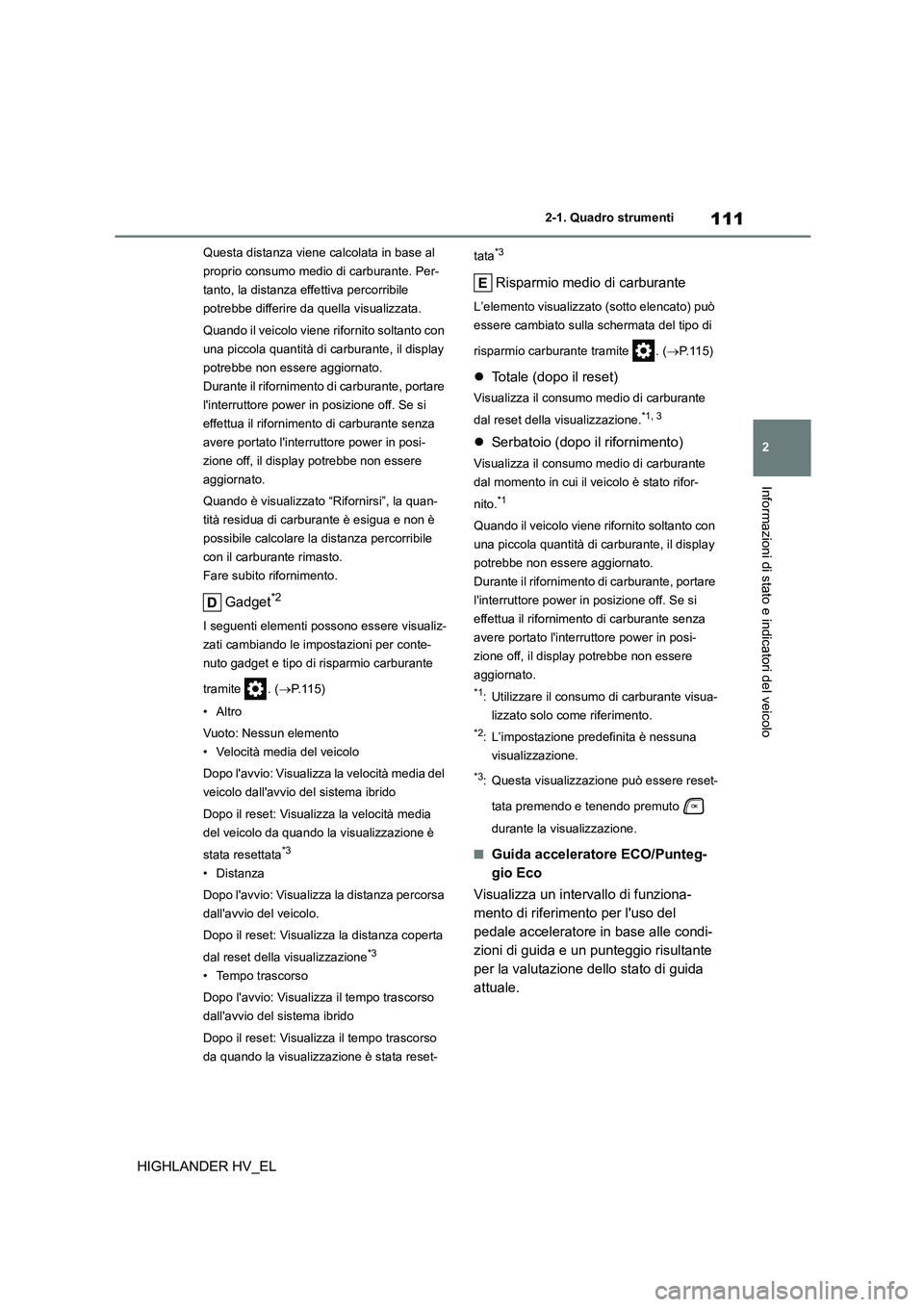

111
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
HIGHLANDER HV_EL
Questa distanza viene calcolata in base al
proprio consumo medio di carburante. Per-
tanto, la distanza effettiva percorribile
potrebbe differire da quella visualizzata.
Quando il veicolo viene rifornito soltanto con
una piccola quantità di carburante, il display
potrebbe non essere aggiornato.
Durante il rifornimento di carburante, portare
l'interruttore power in posizione off. Se si
effettua il rifornimento di carburante senza
avere portato l'interruttore power in posi-
zione off, il display potrebbe non essere
aggiornato.
Quando è visualizzato “Rifornirsi”, la quan-
tità residua di carburante è esigua e non è
possibile calcolare la distanza percorribile
con il carburante rimasto.
Fare subito rifornimento.
Gadget*2
I seguenti elementi posso no essere visualiz-
zati cambiando le impostazioni per conte-
nuto gadget e tipo di risparmio carburante
tramite . ( P.115)
•Altro
Vuoto: Nessun elemento
• Velocità media del veicolo
Dopo l'avvio: Visualizza la velocità media del
veicolo dall'avvio del sistema ibrido
Dopo il reset: Visualiz za la velocità media
del veicolo da quando la visualizzazione è
stata resettata*3
• Distanza
Dopo l'avvio: Visualizza la distanza percorsa
dall'avvio del veicolo.
Dopo il reset: Visualizza la distanza coperta
dal reset della visualizzazione*3
• Tempo trascorso
Dopo l'avvio: Visualizza il tempo trascorso
dall'avvio del sistema ibrido
Dopo il reset: Visualizza il tempo trascorso
da quando la visualizzazione è stata reset-
tata*3
Risparmio medio di carburante
L’elemento visualizzato (sotto elencato) può
essere cambiato sulla schermata del tipo di
risparmio carburante tramite . ( P.115)
Totale (dopo il reset)
Visualizza il consumo medio di carburante
dal reset della visualizzazione.*1, 3
 Serbatoio (dopo il rifornimento)
Visualizza il consumo medio di carburante
dal momento in cui il veicolo è stato rifor-
nito.*1
Quando il veicolo viene rifornito soltanto con
una piccola quantità di carburante, il display
potrebbe non essere aggiornato.
Durante il rifornimento di carburante, portare
l'interruttore power in posizione off. Se si
effettua il rifornimento di carburante senza
avere portato l'interruttore power in posi-
zione off, il display potrebbe non essere
aggiornato.
*1: Utilizzare il consumo di carburante visua-
lizzato solo come riferimento.
*2: L’impostazione predefinita è nessuna
visualizzazione.
*3: Questa visualizzazione può essere reset-
tata premendo e tenendo premuto
durante la visualizzazione.
■Guida acceleratore ECO/Punteg-
gio Eco
Visualizza un intervallo di funziona-
mento di riferimento per l'uso del
pedale acceleratore in base alle condi-
zioni di guida e un punteggio risultante
per la valutazione dello stato di guida
attuale.

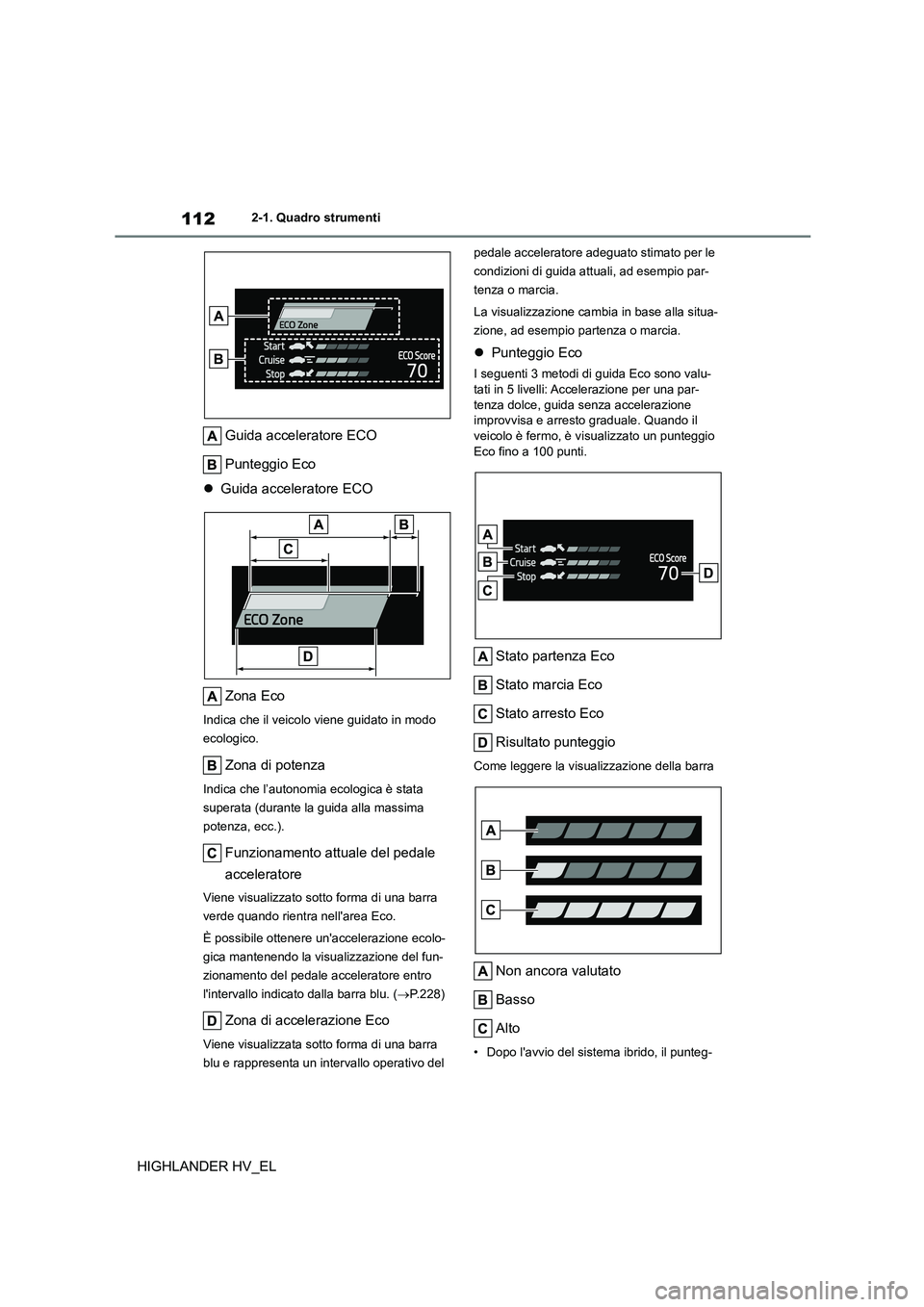

1122-1. Quadro strumenti
HIGHLANDER HV_EL
Guida acceleratore ECO
Punteggio Eco
 Guida acceleratore ECO
Zona Eco
Indica che il veicolo viene guidato in modo
ecologico.
Zona di potenza
Indica che l’autonomia ecologica è stata
superata (durante la guida alla massima
potenza, ecc.).
Funzionamento attuale del pedale
acceleratore
Viene visualizzato sotto forma di una barra
verde quando rientra nell'area Eco.
È possibile ottenere un'accelerazione ecolo-
gica mantenendo la visualizzazione del fun-
zionamento del pedale acceleratore entro
l'intervallo indicato dalla barra blu. ( P.228)
Zona di accelerazione Eco
Viene visualizzata sotto forma di una barra
blu e rappresenta un intervallo operativo del
pedale acceleratore adeguato stimato per le
condizioni di guida at tuali, ad esempio par-
tenza o marcia.
La visualizzazione cambia in base alla situa-
zione, ad esempio partenza o marcia.
 Punteggio Eco
I seguenti 3 metodi di guida Eco sono valu- tati in 5 livelli: Accelerazione per una par-
tenza dolce, guida senza accelerazione
improvvisa e arresto graduale. Quando il
veicolo è fermo, è vi sualizzato un punteggio Eco fino a 100 punti.
Stato partenza Eco
Stato marcia Eco
Stato arresto Eco
Risultato punteggio
Come leggere la visualizzazione della barra
Non ancora valutato
Basso
Alto
• Dopo l'avvio del sistema ibrido, il punteg-
