2020 TOYOTA HIGHLANDER Betriebsanleitungen (in German)

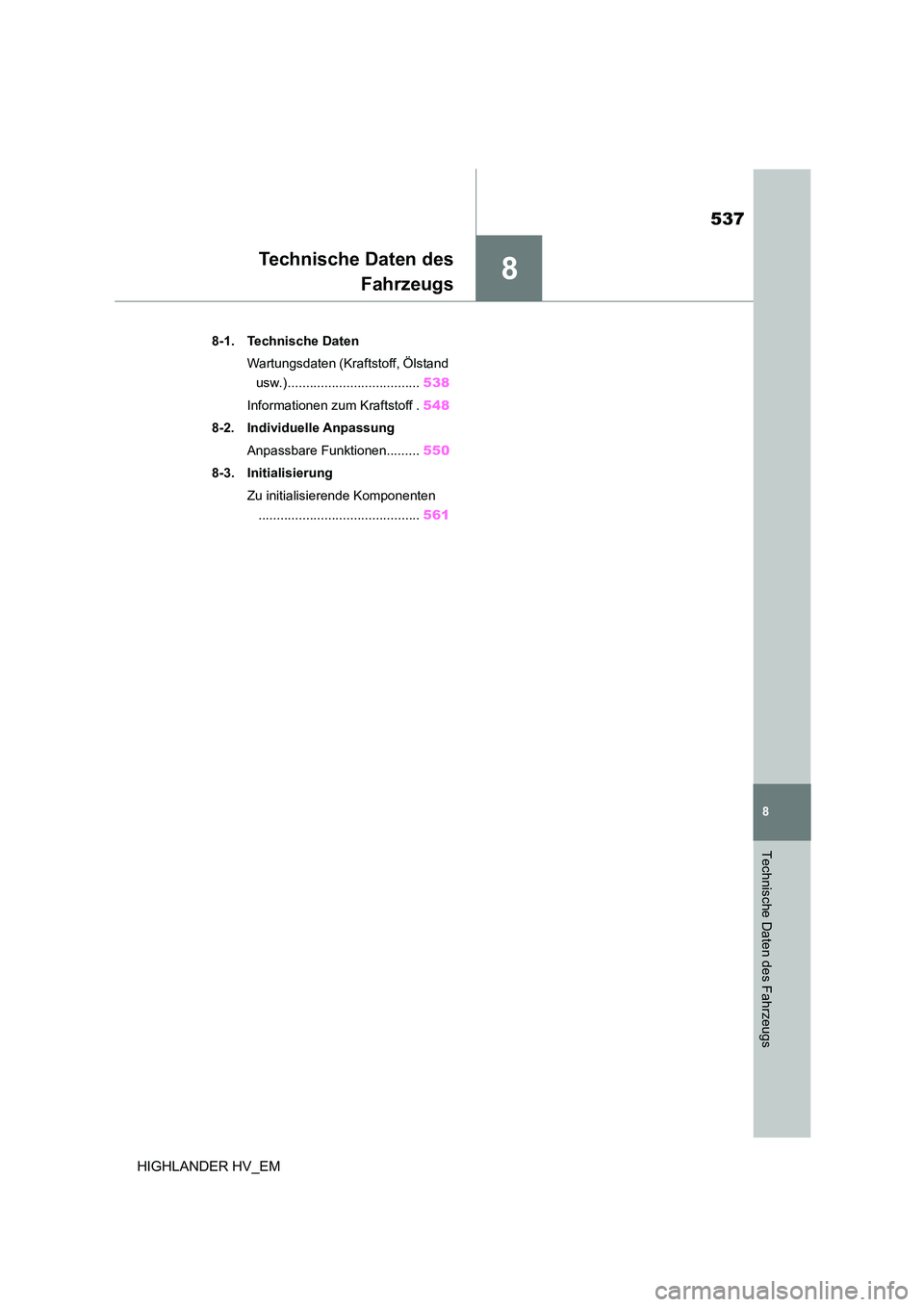

8
537
8
Technische Daten des Fahrzeugs
HIGHLANDER HV_EM
Technische Daten des
Fahrzeugs
.8-1. Technische Daten
Wartungsdaten (Kraftstoff, Ölstand
usw.) .................................... 538
Informationen zum Kraftstoff . 548
8-2. Individuelle Anpassung
Anpassbare Funktionen......... 550
8-3. Initialisierung
Zu initialisierende Komponenten
............................................ 561

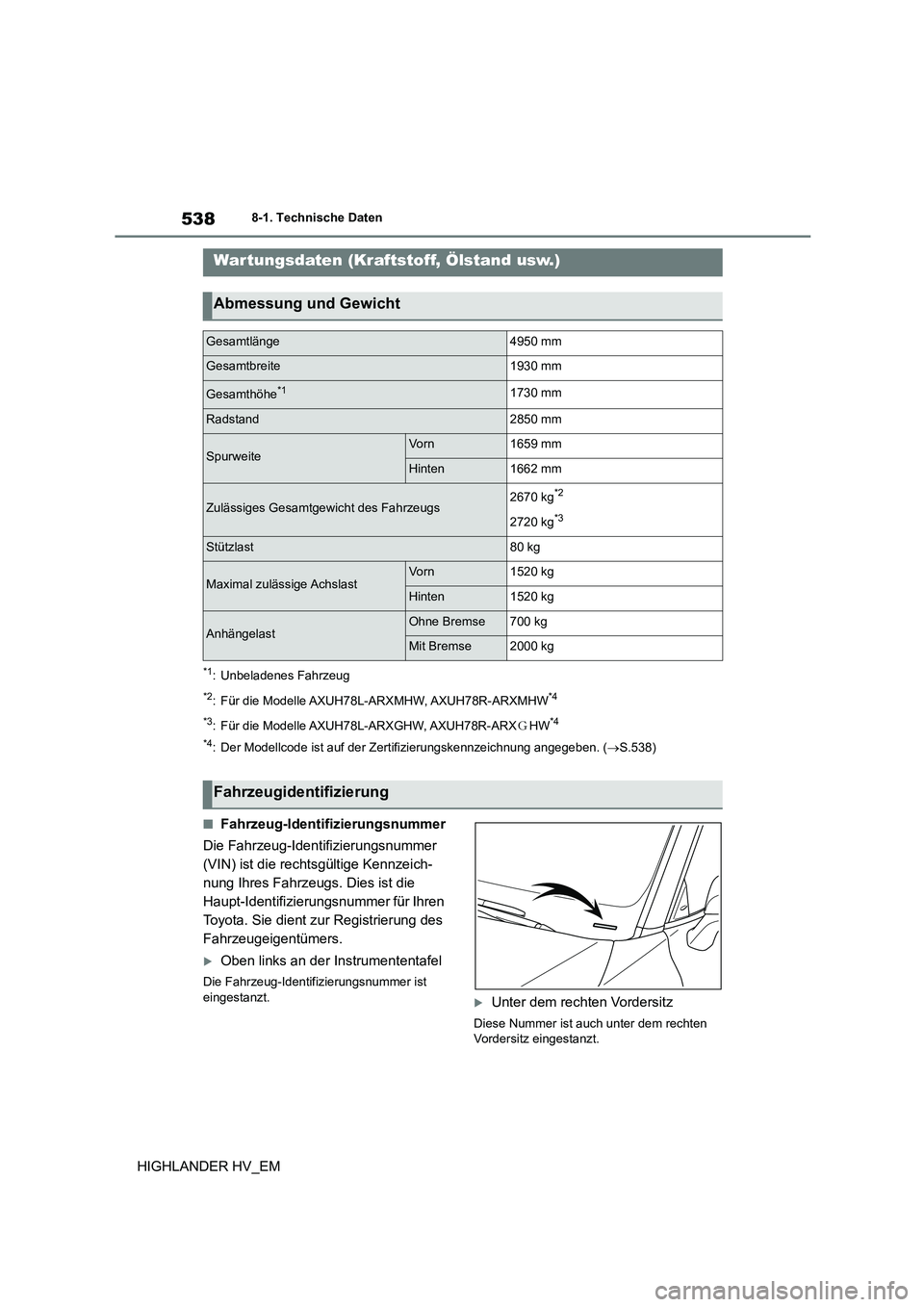

5388-1. Technische Daten
HIGHLANDER HV_EM
8-1.Technische Daten
*1: Unbeladenes Fahrzeug
*2: Für die Modelle AXUH78L-ARXMHW, AXUH78R-ARXMHW*4
*3: Für die Modelle AXUH78L-ARXGHW, AXUH78R-ARX ＧHW*4
*4: Der Modellcode ist auf der Zertifizierungskennzeichnung angegeben. ( S.538)
■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer
(VIN) ist die rechtsgültige Kennzeich-
nung Ihres Fahrzeugs. Dies ist die
Haupt-Identifizierungsnummer für Ihren
Toyota. Sie dient zur Registrierung des
Fahrzeugeigentümers.
Oben links an der Instrumententafel
Die Fahrzeug-Identifizierungsnummer ist
eingestanzt.Unter dem rechten Vordersitz
Diese Nummer ist auch unter dem rechten
Vordersitz eingestanzt.
War tungsdaten (Kraftstoff, Ölstand usw.)
Abmessung und Gewicht
Gesamtlänge4950 mm
Gesamtbreite1930 mm
Gesamthöhe*11730 mm
Radstand2850 mm
SpurweiteVo rn1659 mm
Hinten1662 mm
Zulässiges Gesamtgewicht des Fahrzeugs2670 kg*2
2720 kg*3
Stützlast80 kg
Maximal zulässige AchslastVo rn1520 kg
Hinten1520 kg
AnhängelastOhne Bremse700 kg
Mit Bremse2000 kg
Fahrzeugidentifizierung

539
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
HIGHLANDER HV_EM
1 Klappen Sie den Teppich zurück.
2 Entfernen Sie das Isolierkissen im
Bodenblech.
Linke Seite der B-Säule
■Motorseriennummer
Die Motorseriennummer ist wie abgebil-
det in den Motorblock eingestanzt.
Motor
ModellA25A-FXS
Ty p4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub87,5  103,48 mm
Hubraum2487 cm3
Ventilabstand (kalter Motor)Automatische Einstellung

5408-1. Technische Daten
HIGHLANDER HV_EM
Vo r n
Hinten
Kraftstoff
Kraftstoffsorte
Wenn Sie an Tankstellen Kraftstoffschilder
dieser Art vorfinden, verwenden Sie aus-
schließlich den Kraftstoff mit einem der folgen-
den Schilder.
EU-Raum:
Nur bleifreies Benzin gemäß europäischer
Norm EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl
EU-Raum:
95 oder höher
Außer EU-Raum:
91 oder höher
Kraftstofftankkapazität
(Referenz)65 L
Elektromotor (Traktionsmotor)
Ty pPermanentmagnet-Synchronmotor
Maximalleistung134 kW
Maximales Drehmoment270 N•m (27,5 kp•m)
Ty pPermanentmagnet-Synchronmotor
Maximalleistung40 kW
Maximales Drehmoment121 N•m (12,3 kp•m)
Hybridbatterie (Traktionsbatterie)
Ty pNickel-Metallhydrid-Batterie
Spannung7,2 V/Modul

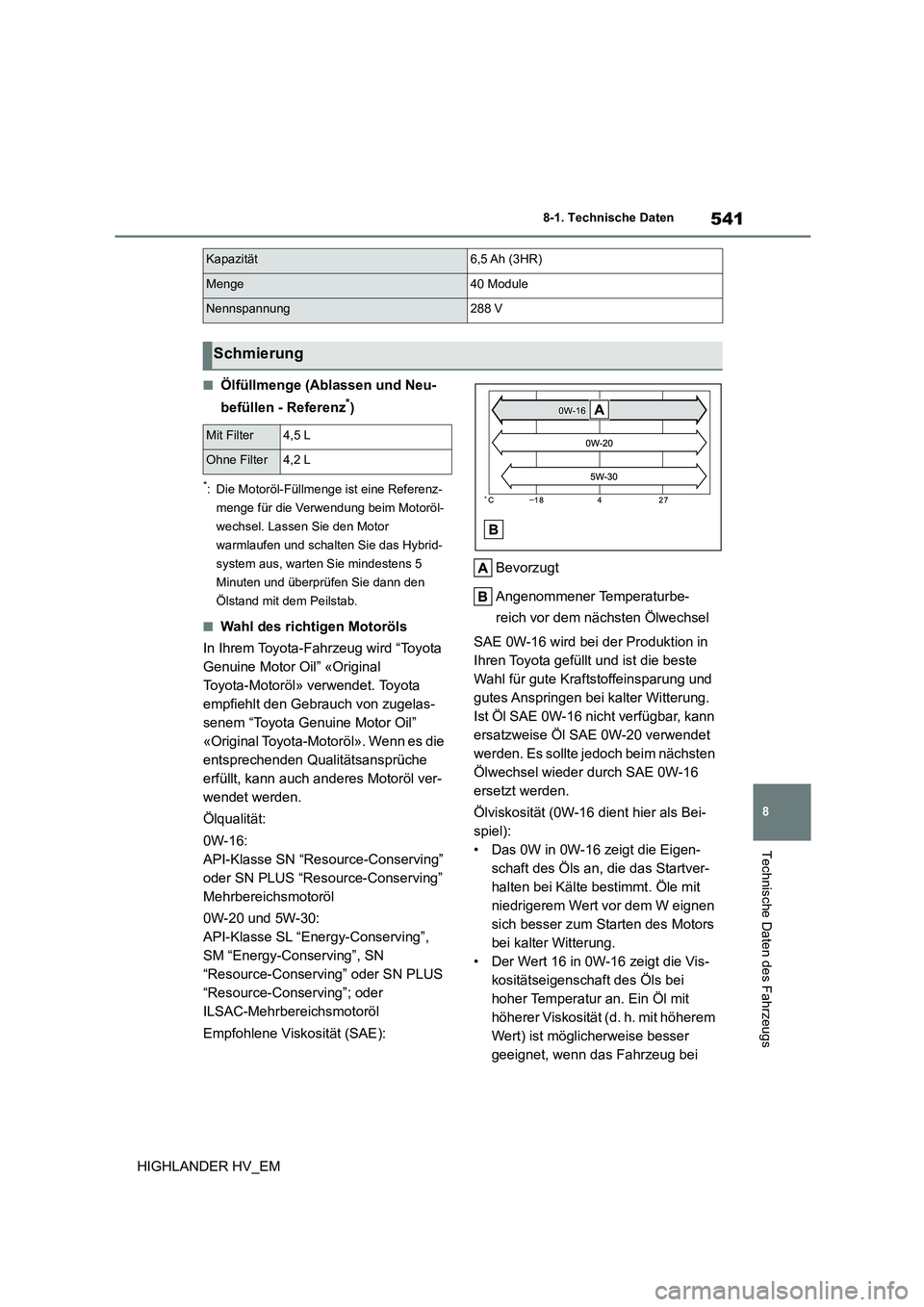

541
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
HIGHLANDER HV_EM
■Ölfüllmenge (Ablassen und Neu-
befüllen - Referenz*)
*: Die Motoröl-Füllmenge ist eine Referenz-
menge für die Verwendung beim Motoröl-
wechsel. Lassen Sie den Motor
warmlaufen und schalten Sie das Hybrid-
system aus, warten Sie mindestens 5
Minuten und überprüfen Sie dann den
Ölstand mit dem Peilstab.
■Wahl des richtigen Motoröls
In Ihrem Toyota-Fahrzeug wird “Toyota
Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota
empfiehlt den Gebrauch von zugelas-
senem “Toyota Genuine Motor Oil”
«Original Toyota-Motoröl». Wenn es die
entsprechenden Qualitätsansprüche
erfüllt, kann auch anderes Motoröl ver-
wendet werden.
Ölqualität:
0W-16:
API-Klasse SN “Resource-Conserving”
oder SN PLUS “Resource-Conserving”
Mehrbereichsmotoröl
0W-20 und 5W-30:
API-Klasse SL “Energy-Conserving”,
SM “Energy-Conserving”, SN
“Resource-Conserving” oder SN PLUS
“Resource-Conserving”; oder
ILSAC-Mehrbereichsmotoröl
Empfohlene Viskosität (SAE):
Bevorzugt
Angenommener Temperaturbe-
reich vor dem nächsten Ölwechsel
SAE 0W-16 wird bei der Produktion in
Ihren Toyota gefüllt und ist die beste
Wahl für gute Kraftstoffeinsparung und
gutes Anspringen bei kalter Witterung.
Ist Öl SAE 0W-16 nicht verfügbar, kann
ersatzweise Öl SAE 0W-20 verwendet
werden. Es sollte jedoch beim nächsten
Ölwechsel wieder durch SAE 0W-16
ersetzt werden.
Ölviskosität (0W-16 dient hier als Bei-
spiel):
• Das 0W in 0W-16 zeigt die Eigen-
schaft des Öls an, die das Startver-
halten bei Kälte bestimmt. Öle mit
niedrigerem Wert vor dem W eignen
sich besser zum Starten des Motors
bei kalter Witterung.
• Der Wert 16 in 0W-16 zeigt die Vis-
kositätseigenschaft des Öls bei
hoher Temperatur an. Ein Öl mit
höherer Viskosität (d. h. mit höherem
Wert) ist möglicherweise besser
geeignet, wenn das Fahrzeug bei
Kapazität6,5 Ah (3HR)
Menge40 Module
Nennspannung288 V
Schmierung
Mit Filter4,5 L
Ohne Filter4,2 L

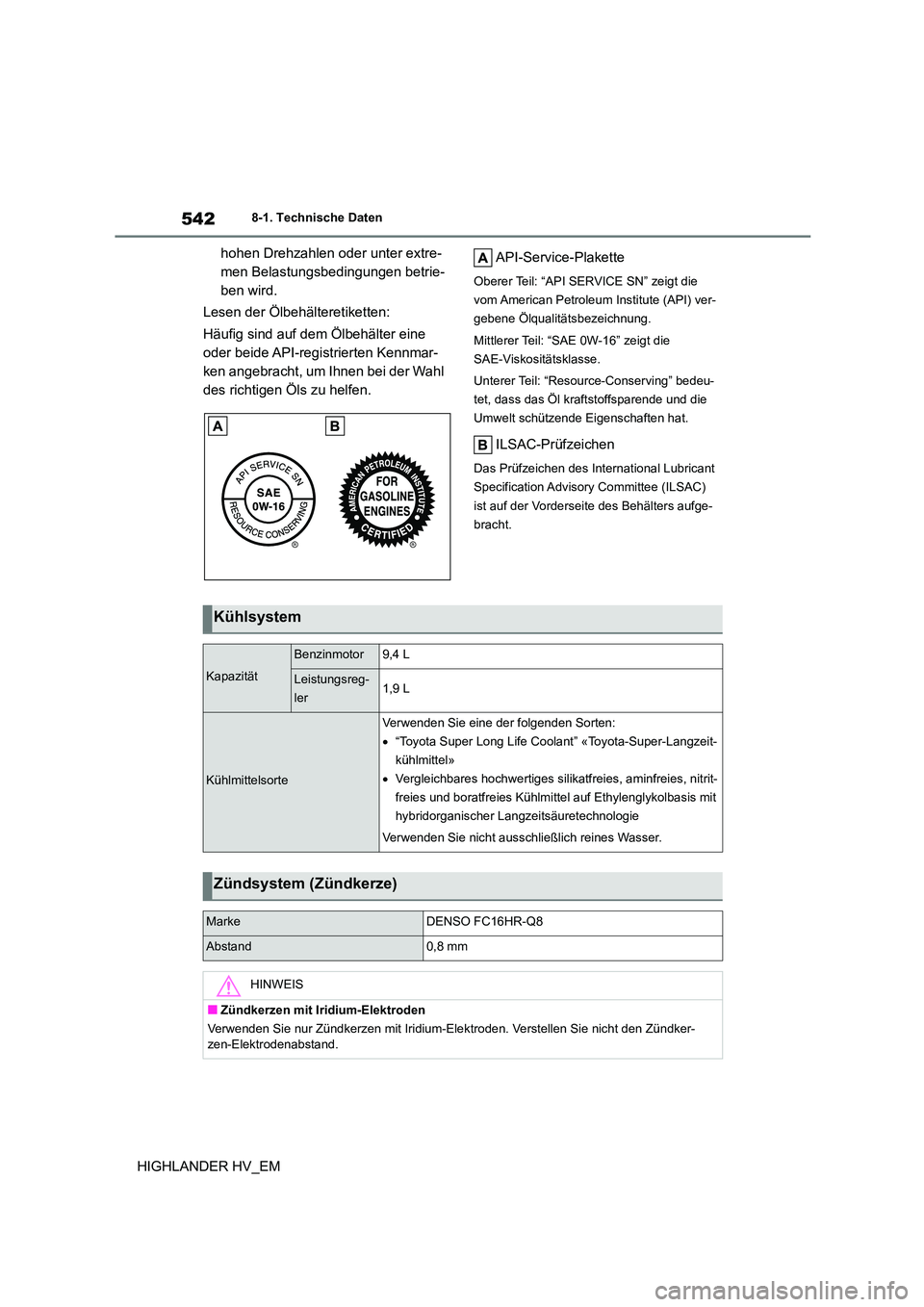

5428-1. Technische Daten
HIGHLANDER HV_EM
hohen Drehzahlen oder unter extre-
men Belastungsbedingungen betrie-
ben wird.
Lesen der Ölbehälteretiketten:
Häufig sind auf dem Ölbehälter eine
oder beide API-registrierten Kennmar-
ken angebracht, um Ihnen bei der Wahl
des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Teil: “API SERVICE SN” zeigt die
vom American Petroleum Institute (API) ver-
gebene Ölqualitätsbezeichnung.
Mittlerer Teil: “SAE 0W-16” zeigt die
SAE-Viskositätsklasse.
Unterer Teil: “Resource-Conserving” bedeu-
tet, dass das Öl kraftstoffsparende und die
Umwelt schützende Eigenschaften hat.
ILSAC-Prüfzeichen
Das Prüfzeichen des International Lubricant
Specification Advisory Committee (ILSAC)
ist auf der Vorderseite des Behälters aufge-
bracht.
Kühlsystem
Kapazität
Benzinmotor9,4 L
Leistungsreg-
ler1,9 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
 “Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel»
 Vergleichbares hochwertiges silikatfreies, aminfreies, nitrit-
freies und boratfreies Kühlmitte l auf Ethylenglykolbasis mit
hybridorganischer Langzeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Zündsystem (Zündkerze)
MarkeDENSO FC16HR-Q8
Abstand0,8 mm
HINWEIS
■Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elek troden. Verstellen Sie nicht den Zündker- zen-Elektrodenabstand.

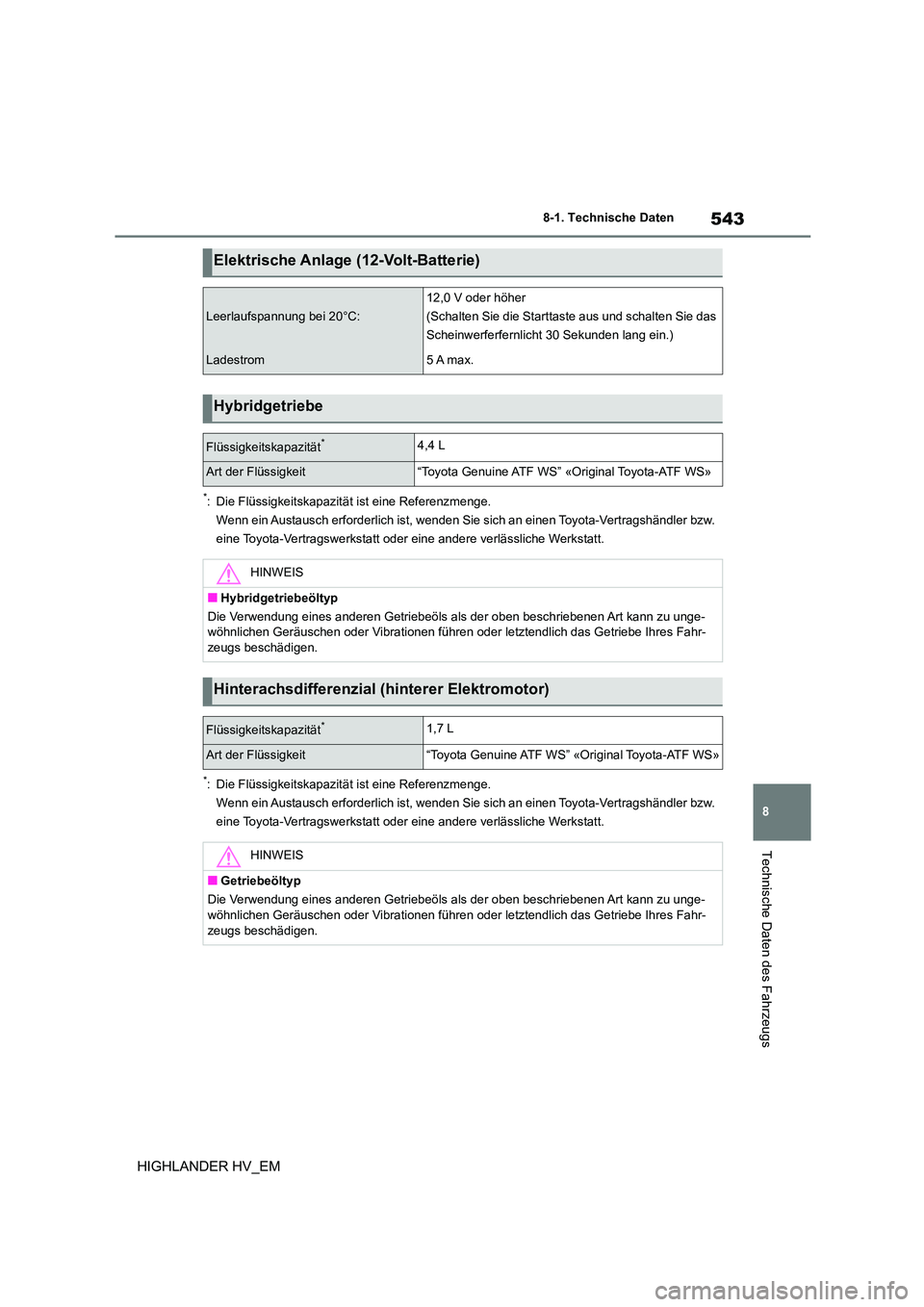

543
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
HIGHLANDER HV_EM
*: Die Flüssigkeitskapazit ät ist eine Referenzmenge.
Wenn ein Austausch erforderlich ist, wenden Si e sich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
*: Die Flüssigkeitskapazit ät ist eine Referenzmenge.
Wenn ein Austausch erforderlich ist, wenden Si e sich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
Elektrische Anlage (12-Volt-Batterie)
Leerlaufspannung bei 20°C:
12,0 V oder höher
(Schalten Sie die Starttast e aus und schalten Sie das
Scheinwerferfernlicht 30 Sekunden lang ein.)
Ladestrom5 A max.
Hybridgetriebe
Flüssigkeitskapazität*4,4 L
Art der Flüssigkeit“Toyota Genuine ATF WS” «Original Toyota-ATF WS»
HINWEIS
■Hybridgetriebeöltyp
Die Verwendung eines anderen Getriebeöls als der oben beschriebenen Art kann zu unge-
wöhnlichen Geräuschen oder Vibrationen führen oder letztendlich das Getriebe Ihres Fahr- zeugs beschädigen.
Hinterachsdifferenzial (hinterer Elektromotor)
Flüssigkeitskapazität*1,7 L
Art der Flüssigkeit“Toyota Genuine ATF WS” «Original Toyota-ATF WS»
HINWEIS
■Getriebeöltyp
Die Verwendung eines anderen Getriebeöls als der oben beschriebenen Art kann zu unge- wöhnlichen Geräuschen oder Vibrationen führen oder letztendlich das Getriebe Ihres Fahr-
zeugs beschädigen.

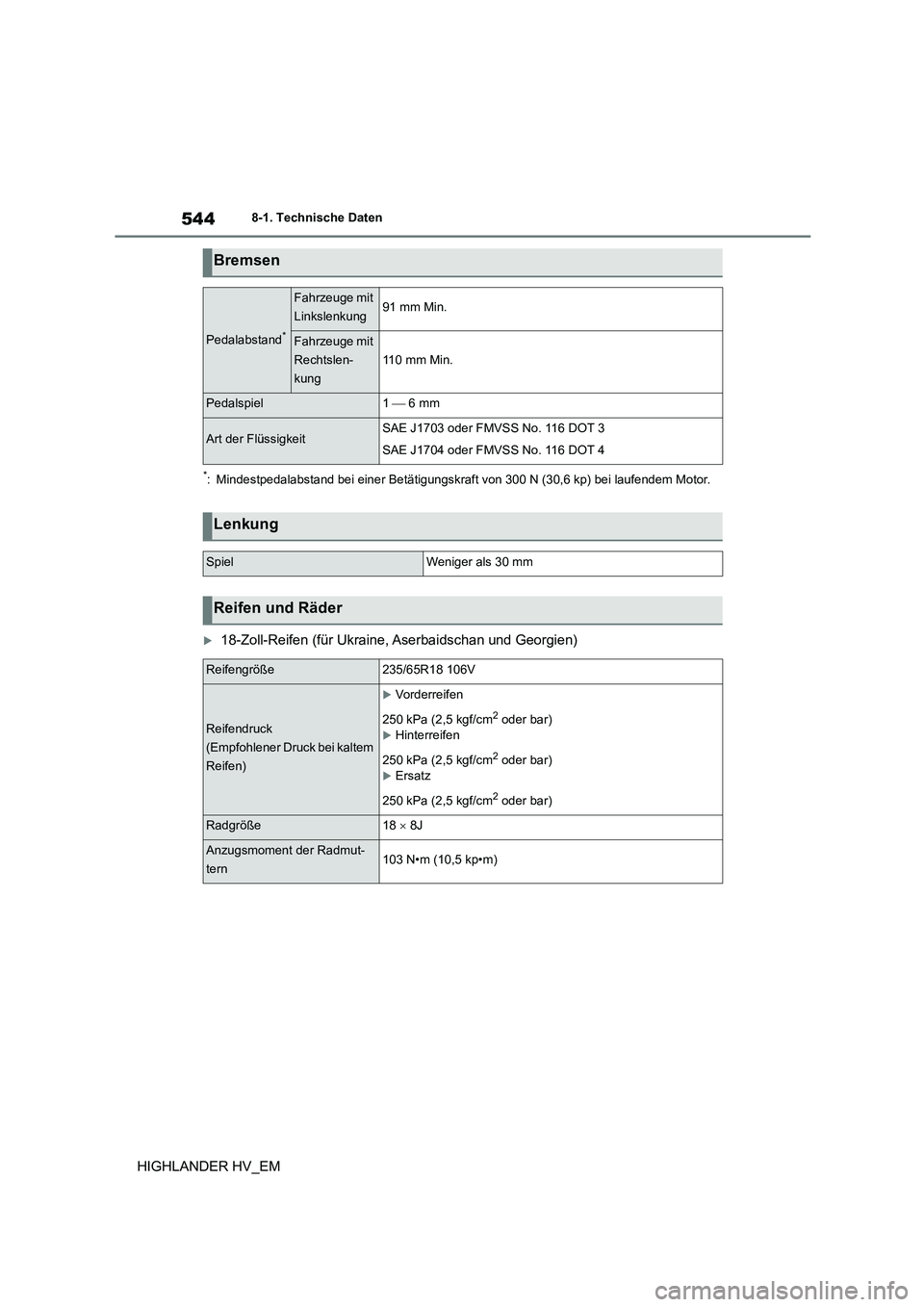

5448-1. Technische Daten
HIGHLANDER HV_EM
*: Mindestpedalabstand bei einer Betätigungskraft von 300 N (30,6 kp) bei laufendem Motor.
18-Zoll-Reifen (für Ukraine, Aserbaidschan und Georgien)
Bremsen
Pedalabstand*
Fahrzeuge mit
Linkslenkung91 mm Min.
Fahrzeuge mit
Rechtslen-
kung
110 mm Min.
Pedalspiel1  6 mm
Art der FlüssigkeitSAE J1703 oder FMVSS No. 116 DOT 3
SAE J1704 oder FMVSS No. 116 DOT 4
Lenkung
SpielWeniger als 30 mm
Reifen und Räder
Reifengröße235/65R18 106V
Reifendruck
(Empfohlener Druck bei kaltem
Reifen)
Vorderreifen
250 kPa (2,5 kgf/cm2 oder bar)Hinterreifen
250 kPa (2,5 kgf/cm2 oder bar)
Ersatz
250 kPa (2,5 kgf/cm2 oder bar)
Radgröße18  8J
Anzugsmoment der Radmut-
tern103 N•m (10,5 kp•m)
