6-3. Wartung in Eigenregie
Wartung und Pflege
HIGHLANDER HV_EM

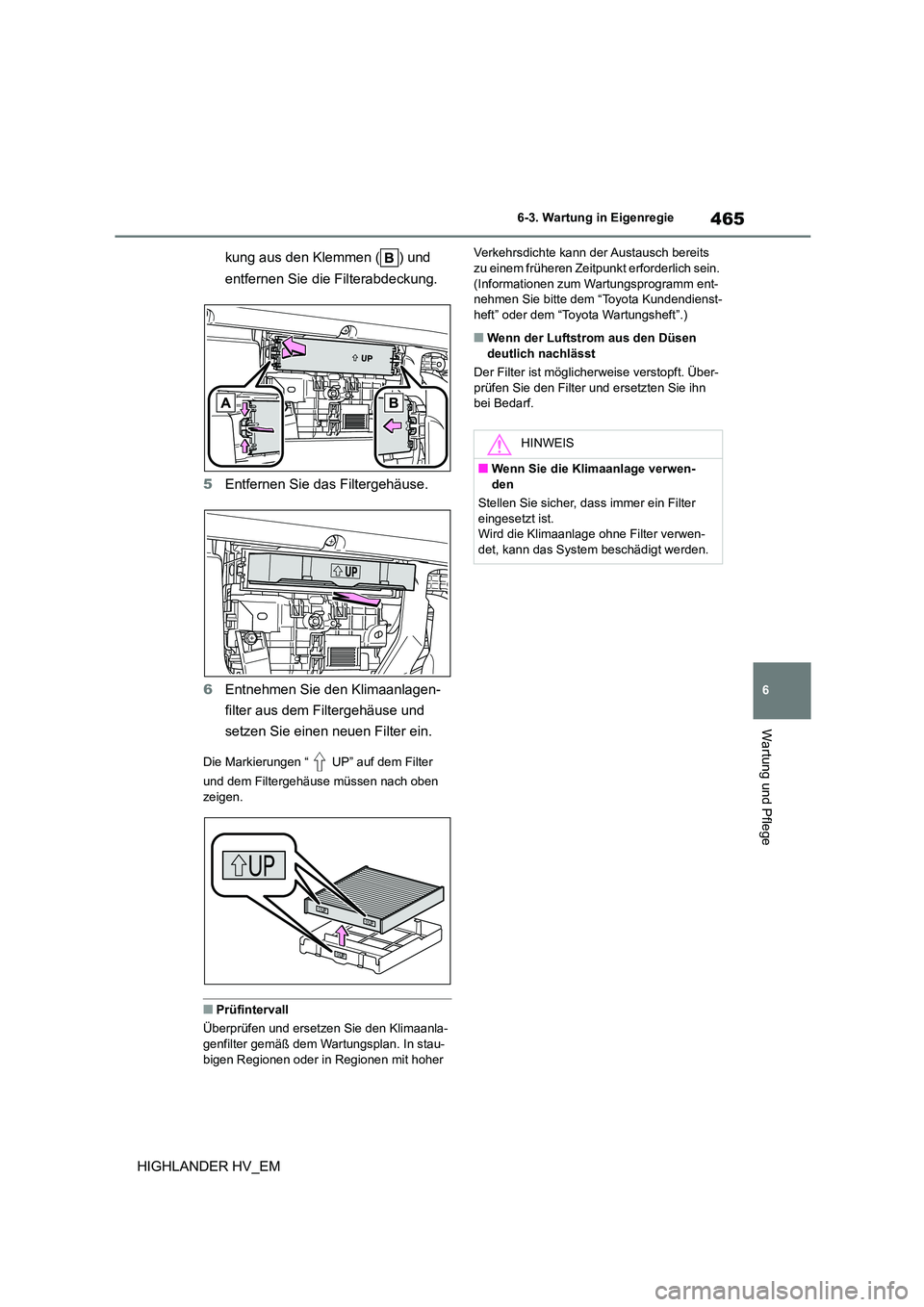

kung aus den Klemmen ( ) und
entfernen Sie die Filterabdeckung.
5 Entfernen Sie das Filtergehäuse.
6 Entnehmen Sie den Klimaanlagen-
filter aus dem Filtergehäuse und
setzen Sie einen neuen Filter ein.
Die Markierungen “ UP” auf dem Filter
und dem Filtergehäuse müssen nach oben
zeigen.
■Prüfintervall
Überprüfen und ersetzen Sie den Klimaanla- genfilter gemäß dem Wartungsplan. In stau-
bigen Regionen oder in Regionen mit hoher
Verkehrsdichte kann der Austausch bereits zu einem früheren Zeitpunkt erforderlich sein.
(Informationen zum Wartungsprogramm ent-
nehmen Sie bitte dem “Toyota Kundendienst- heft” oder dem “Toyota Wartungsheft”.)
■Wenn der Luftstrom aus den Düsen
deutlich nachlässt
Der Filter ist möglicher weise verstopft. Über-
prüfen Sie den Filter und ersetzten Sie ihn bei Bedarf.
HINWEIS
■Wenn Sie die Klimaanlage verwen-
den
Stellen Sie sicher, dass immer ein Filter
eingesetzt ist. Wird die Klimaanlage ohne Filter verwen-
det, kann das System beschädigt werden.

4666-3. Wartung in Eigenregie
HIGHLANDER HV_EM
Entfernen Sie Staub von der Lufteinlas-
söffnung mit einem Staubsauger o. Ä.
Achten Sie darauf, Staub und Verstopfungen
ausschließlich mit einem Staubsauger her-
auszusaugen. Versuche, Staub und Verstop-
fungen mit einer Luftpistole o. Ä.
auszublasen, können dazu führen, dass sie
in die Lufteinlassöffnung hineingeblasen
werden. ( S.468)
Wenn Staub und Verstopfungen bei ein-
gebauter Lufteinlassöffnungsabdec-
kung nicht vollständig entfernt werden
können, entfernen Sie die Abdeckung
und reinigen Sie den Filter.
1 Schalten Sie die Starttaste aus.
2 Entfernen Sie die Lufteinlassöff-
nungsabdeckung.
Ziehen Sie an der Abdeckung wie in der Abbildung dargestellt, um die 6 Klemmen zu
lösen. Beginnen Sie mit der Klemme in der
oberen rechten Ecke und ziehen Sie die Abdeckung in Richtung Fahrzeugfront, um
sie zu entfernen.
3 Entfernen Sie den Lufteinlassöff-
nungsfilter.
Lösen Sie die Klaue, um den Filter von der

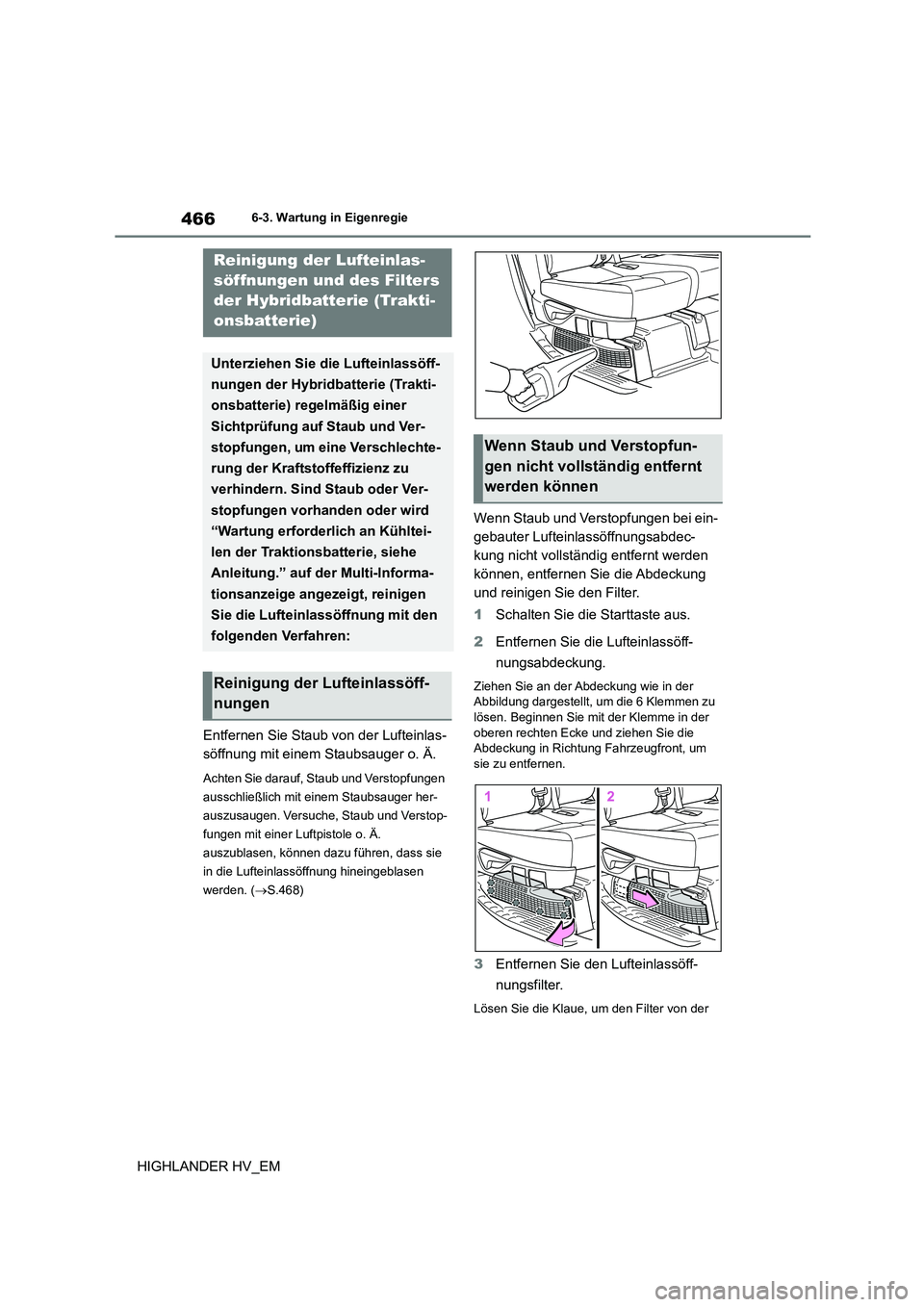

Reinigung der Lufteinlas-
söffnungen und des Filters
der Hybridbatterie (Trakti-
onsbatterie)
Unterziehen Sie die Lufteinlassöff-
nungen der Hybridbatterie (Trakti-
onsbatterie) regelmäßig einer
Sichtprüfung auf Staub und Ver-
stopfungen, um eine Verschlechte-
rung der Krafts toffeffizienz zu
verhindern. Sind Staub oder Ver-
stopfungen vorhanden oder wird
“Wartung erforderlich an Kühltei-
len der Traktionsbatterie, siehe
Anleitung.” auf der Multi-Informa-
tionsanzeige angezeigt, reinigen
Sie die Lufteinlassöffnung mit den
folgenden Verfahren:
Reinigung der Lufteinlassöff-
nungen
Wenn Staub und Verstopfun-
gen nicht vollständig entfernt
werden können

467
6
6-3. Wartung in Eigenregie
Wartung und Pflege
HIGHLANDER HV_EM

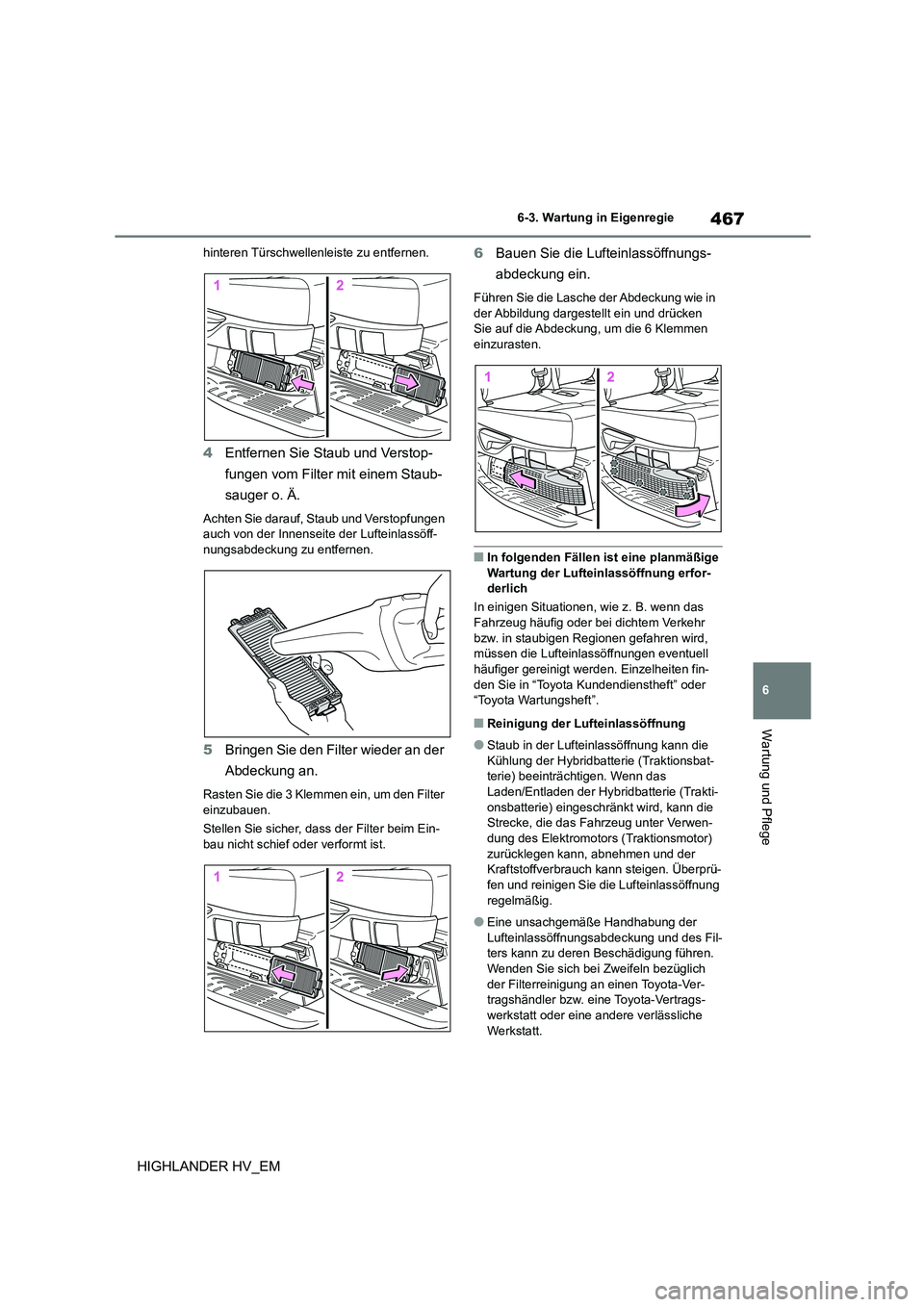

hinteren Türschwellenleiste zu entfernen.
4 Entfernen Sie Staub und Verstop-
fungen vom Filter mit einem Staub-
sauger o. Ä.
Achten Sie darauf, Staub und Verstopfungen
auch von der Innenseite der Lufteinlassöff-
nungsabdeckung zu entfernen.
5 Bringen Sie den Filter wieder an der
Abdeckung an.
Rasten Sie die 3 Klemmen ein, um den Filter einzubauen.
Stellen Sie sicher, dass der Filter beim Ein-
bau nicht schief oder verformt ist.
6 Bauen Sie die Lufteinlassöffnungs-
abdeckung ein.
Führen Sie die Lasche der Abdeckung wie in
der Abbildung dargestellt ein und drücken Sie auf die Abdeckung, um die 6 Klemmen
einzurasten.
■In folgenden Fällen ist eine planmäßige
Wartung der Lufteinlassöffnung erfor-
derlich
In einigen Situationen, wie z. B. wenn das Fahrzeug häufig oder bei dichtem Verkehr
bzw. in staubigen Regionen gefahren wird,
müssen die Lufteinlassöffnungen eventuell häufiger gereinigt werden. Einzelheiten fin-
den Sie in “Toyota Kundendienstheft” oder
“Toyota Wartungsheft”.
■Reinigung der Lufteinlassöffnung
●Staub in der Lufteinlassöffnung kann die
Kühlung der Hybridbatterie (Traktionsbat- terie) beeinträchtigen. Wenn das
Laden/Entladen der Hybridbatterie (Trakti-
onsbatterie) eingeschränkt wird, kann die Strecke, die das Fahrzeug unter Verwen-
dung des Elektromotors (Traktionsmotor)
zurücklegen kann, abnehmen und der Kraftstoffverbrauch kann steigen. Überprü-
fen und reinigen Sie die Lufteinlassöffnung
regelmäßig.
●Eine unsachgemäße Handhabung der
Lufteinlassöffnungsabdeckung und des Fil- ters kann zu deren Beschädigung führen.
Wenden Sie sich bei Zweifeln bezüglich
der Filterreinigung an einen Toyota-Ver- tragshändler bzw. eine Toyota-Vertrags-
werkstatt oder eine andere verlässliche
Werkstatt.

4686-3. Wartung in Eigenregie
HIGHLANDER HV_EM

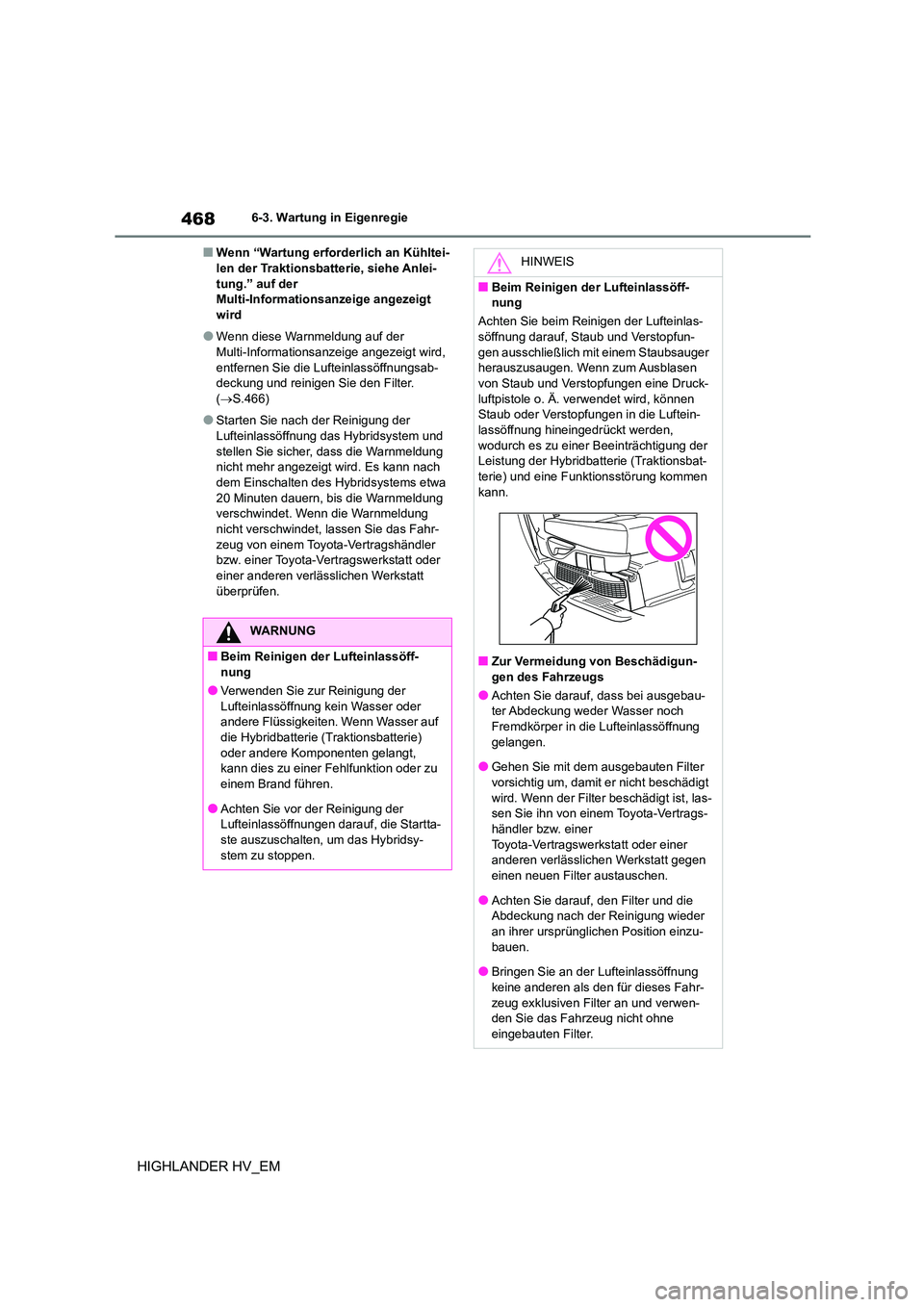

■Wenn “Wartung erforderlich an Kühltei- len der Traktionsbatterie, siehe Anlei-
tung.” auf der
Multi-Informations anzeige angezeigt wird
●Wenn diese Warnmeldung auf der Multi-Informationsanzeige angezeigt wird,
entfernen Sie die Lufteinlassöffnungsab-
deckung und reinigen Sie den Filter. ( S.466)
●Starten Sie nach der Reinigung der
Lufteinlassöffnung das Hybridsystem und stellen Sie sicher, dass die Warnmeldung
nicht mehr angezeigt wird. Es kann nach
dem Einschalten des Hybridsystems etwa 20 Minuten dauern, bis die Warnmeldung
verschwindet. Wenn die Warnmeldung
nicht verschwindet, lassen Sie das Fahr- zeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt überprüfen.
WARNUNG
■Beim Reinigen der Lufteinlassöff-
nung
●Verwenden Sie zur Reinigung der
Lufteinlassöffnung kein Wasser oder andere Flüssigkeiten. Wenn Wasser auf
die Hybridbatterie (Traktionsbatterie)
oder andere Komponenten gelangt, kann dies zu einer Fehlfunktion oder zu
einem Brand führen.
●Achten Sie vor der Reinigung der Lufteinlassöffnungen darauf, die Startta-
ste auszuschalten, um das Hybridsy-
stem zu stoppen.
HINWEIS
■Beim Reinigen der Lufteinlassöff-
nung
Achten Sie beim Reinigen der Lufteinlas-
söffnung darauf, Staub und Verstopfun- gen ausschließlich mit einem Staubsauger
herauszusaugen. Wenn zum Ausblasen
von Staub und Verstopfungen eine Druck- luftpistole o. Ä. verwendet wird, können
Staub oder Verstopfungen in die Luftein-
lassöffnung hineingedrückt werden, wodurch es zu einer Beeinträchtigung der
Leistung der Hybridba tterie (Traktionsbat-
terie) und eine Funktionsstörung kommen kann.
■Zur Vermeidung von Beschädigun-gen des Fahrzeugs
●Achten Sie darauf, dass bei ausgebau-
ter Abdeckung weder Wasser noch
Fremdkörper in die Lufteinlassöffnung
gelangen.
●Gehen Sie mit dem ausgebauten Filter
vorsichtig um, damit er nicht beschädigt
wird. Wenn der Filter beschädigt ist, las- sen Sie ihn von einem Toyota-Vertrags-
händler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt gegen
einen neuen Filter austauschen.
●Achten Sie darauf, den Filter und die Abdeckung nach der Reinigung wieder
an ihrer ursprünglichen Position einzu-
bauen.
●Bringen Sie an der Lufteinlassöffnung
keine anderen als den für dieses Fahr-
zeug exklusiven Filter an und verwen- den Sie das Fahrzeug nicht ohne
eingebauten Filter.

469
6
6-3. Wartung in Eigenregie
Wartung und Pflege
HIGHLANDER HV_EM

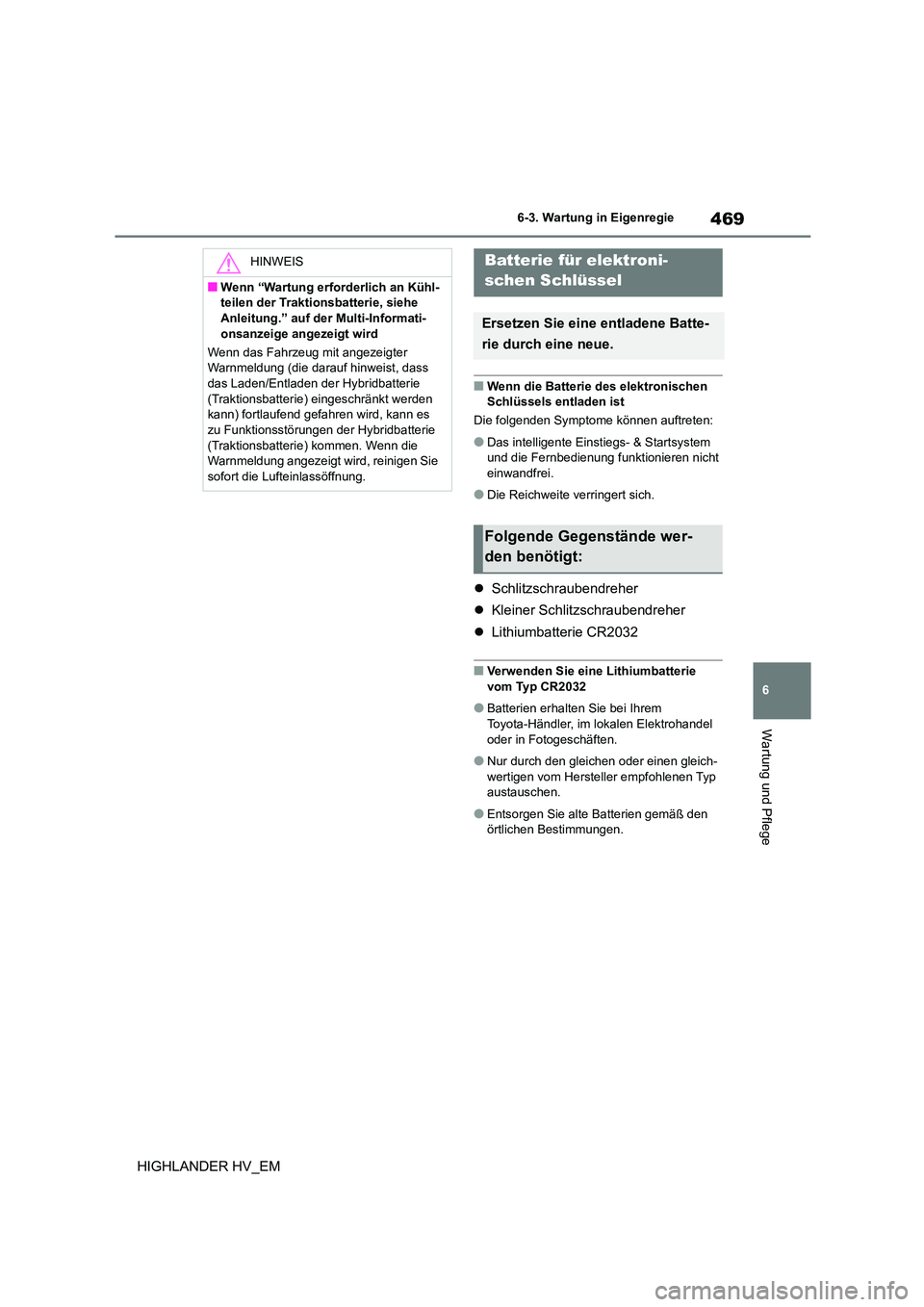

■Wenn die Batterie des elektronischen
Schlüssels entladen ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- & Startsystem
und die Fernbedienung funktionieren nicht
einwandfrei.
●Die Reichweite verringert sich.
 Schlitzschraubendreher
 Kleiner Schlitzschraubendreher
 Lithiumbatterie CR2032
■Verwenden Sie eine Lithiumbatterie vom Typ CR2032
●Batterien erhalten Sie bei Ihrem Toyota-Händler, im lokalen Elektrohandel
oder in Fotogeschäften.
●Nur durch den gleichen oder einen gleich-
wertigen vom Hersteller empfohlenen Typ
austauschen.
●Entsorgen Sie alte Batterien gemäß den
örtlichen Bestimmungen.
HINWEIS
■Wenn “Wartung erforderlich an Kühl-
teilen der Traktionsbatterie, siehe
Anleitung.” auf de r Multi-Informati- onsanzeige angezeigt wird
Wenn das Fahrzeug mit angezeigter
Warnmeldung (die darauf hinweist, dass
das Laden/Entladen der Hybridbatterie (Traktionsbatterie) eingeschränkt werden
kann) fortlaufend gefahren wird, kann es
zu Funktionsstörungen der Hybridbatterie (Traktionsbatterie) kommen. Wenn die
Warnmeldung angezeigt wird, reinigen Sie
sofort die Lufteinlassöffnung.
Batterie für elektroni-
schen Schlüssel
Ersetzen Sie eine entladene Batte-
rie durch eine neue.
Folgende Gegenstände wer-
den benötigt:

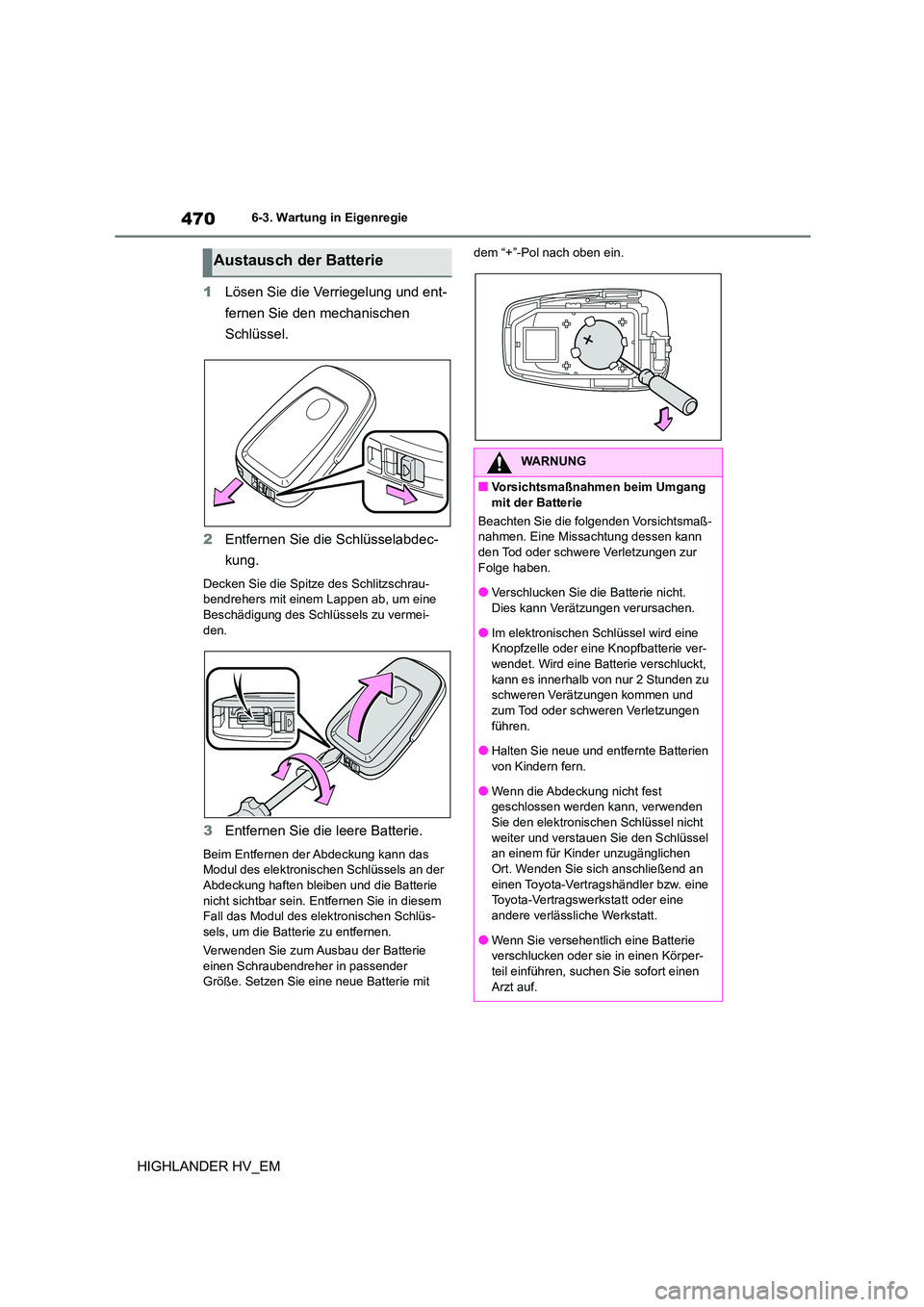

4706-3. Wartung in Eigenregie
HIGHLANDER HV_EM
1 Lösen Sie die Verriegelung und ent-
fernen Sie den mechanischen
Schlüssel.
2 Entfernen Sie die Schlüsselabdec-
kung.
Decken Sie die Spitze des Schlitzschrau- bendrehers mit einem Lappen ab, um eine
Beschädigung des Schlüs sels zu vermei-
den.
3 Entfernen Sie die leere Batterie.
Beim Entfernen der Abdeckung kann das
Modul des elektronischen Schlüssels an der
Abdeckung haften bleiben und die Batterie nicht sichtbar sein. Entfernen Sie in diesem
Fall das Modul des elektronischen Schlüs-
sels, um die Batterie zu entfernen.
Verwenden Sie zum Ausbau der Batterie einen Schraubendreher in passender
Größe. Setzen Sie eine neue Batterie mit
dem “+”-Pol nach oben ein.Austausch der Batterie
WARNUNG
■Vorsichtsmaßnahmen beim Umgang mit der Batterie
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Eine Missachtung dessen kann
den Tod oder schwere Verletzungen zur Folge haben.
●Verschlucken Sie die Batterie nicht.
Dies kann Verätzungen verursachen.
●Im elektronischen Schlüssel wird eine
Knopfzelle oder eine Knopfbatterie ver-
wendet. Wird eine Batterie verschluckt, kann es innerhalb von nur 2 Stunden zu
schweren Verätzungen kommen und
zum Tod oder schweren Verletzungen führen.
●Halten Sie neue und entfernte Batterien
von Kindern fern.
●Wenn die Abdeckung nicht fest
geschlossen werden kann, verwenden
Sie den elektronischen Schlüssel nicht
weiter und verstauen Sie den Schlüssel an einem für Kinder unzugänglichen
Ort. Wenden Sie sich anschließend an
einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
●Wenn Sie versehentlich eine Batterie verschlucken oder sie in einen Körper-
teil einführen, suchen Sie sofort einen
Arzt auf.

471
6
6-3. Wartung in Eigenregie
Wartung und Pflege
HIGHLANDER HV_EM

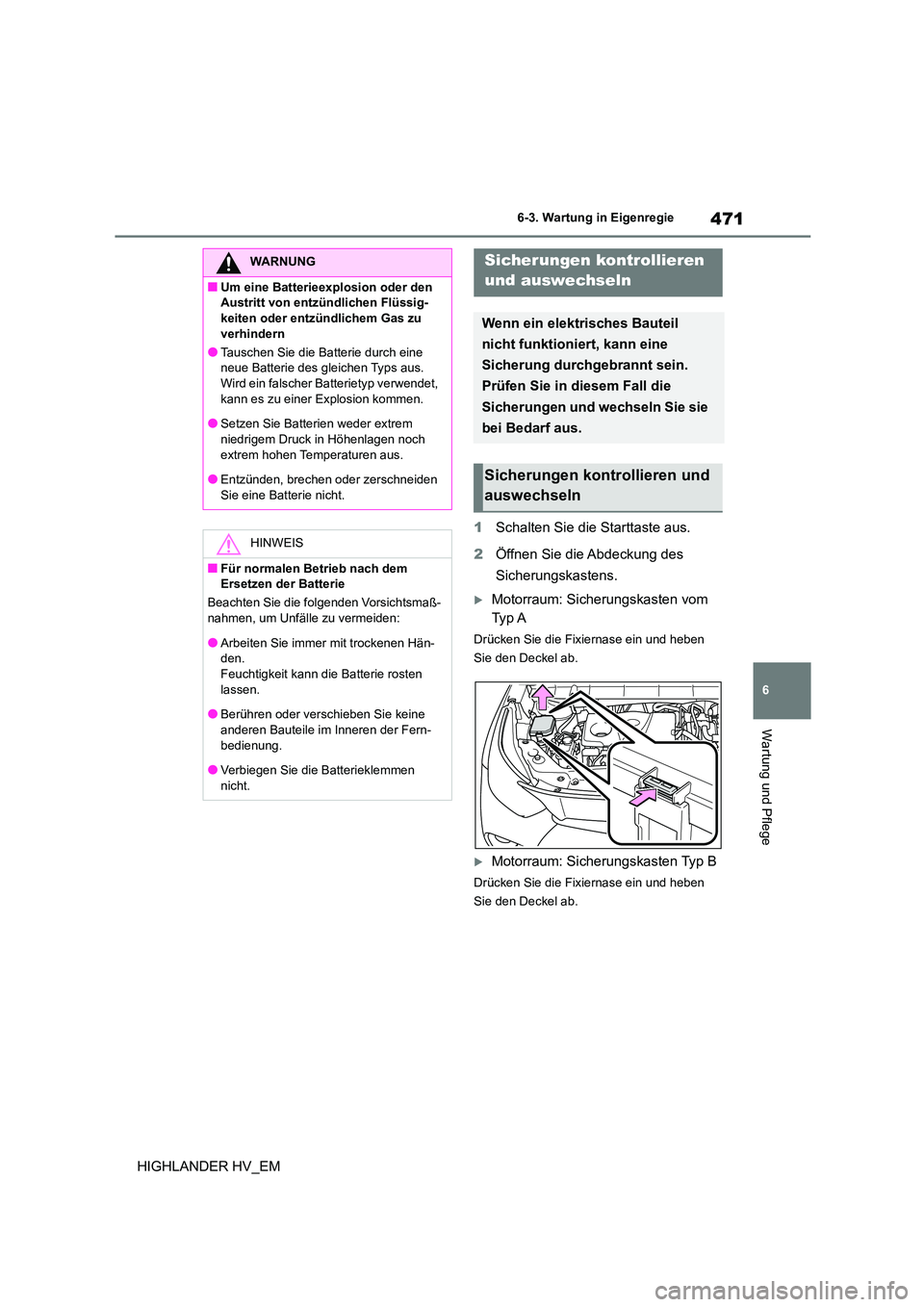

1 Schalten Sie die Starttaste aus.
2 Öffnen Sie die Abdeckung des
Sicherungskastens.
Motorraum: Sicherungskasten vom
Ty p A
Drücken Sie die Fixiernase ein und heben
Sie den Deckel ab.
Motorraum: Sicherungskasten Typ B
Drücken Sie die Fixiernase ein und heben
Sie den Deckel ab.
WARNUNG
■Um eine Batterieexplosion oder den
Austritt von entzündlichen Flüssig-
keiten oder entzündlichem Gas zu verhindern
●Tauschen Sie die Batterie durch eine
neue Batterie des gleichen Typs aus.
Wird ein falscher Batterietyp verwendet, kann es zu einer Explosion kommen.
●Setzen Sie Batterien weder extrem
niedrigem Druck in Höhenlagen noch extrem hohen Temperaturen aus.
●Entzünden, brechen oder zerschneiden
Sie eine Batterie nicht.
HINWEIS
■Für normalen Betrieb nach dem
Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Hän-
den. Feuchtigkeit kann die Batterie rosten
lassen.
●Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fern-
bedienung.
●Verbiegen Sie die Batterieklemmen nicht.
Sicherungen kontrollieren
und auswechseln
Wenn ein elektrisches Bauteil
nicht funktioniert, kann eine
Sicherung durchgebrannt sein.
Prüfen Sie in diesem Fall die
Sicherungen und wechseln Sie sie
bei Bedarf aus.
Sicherungen kontrollieren und
auswechseln

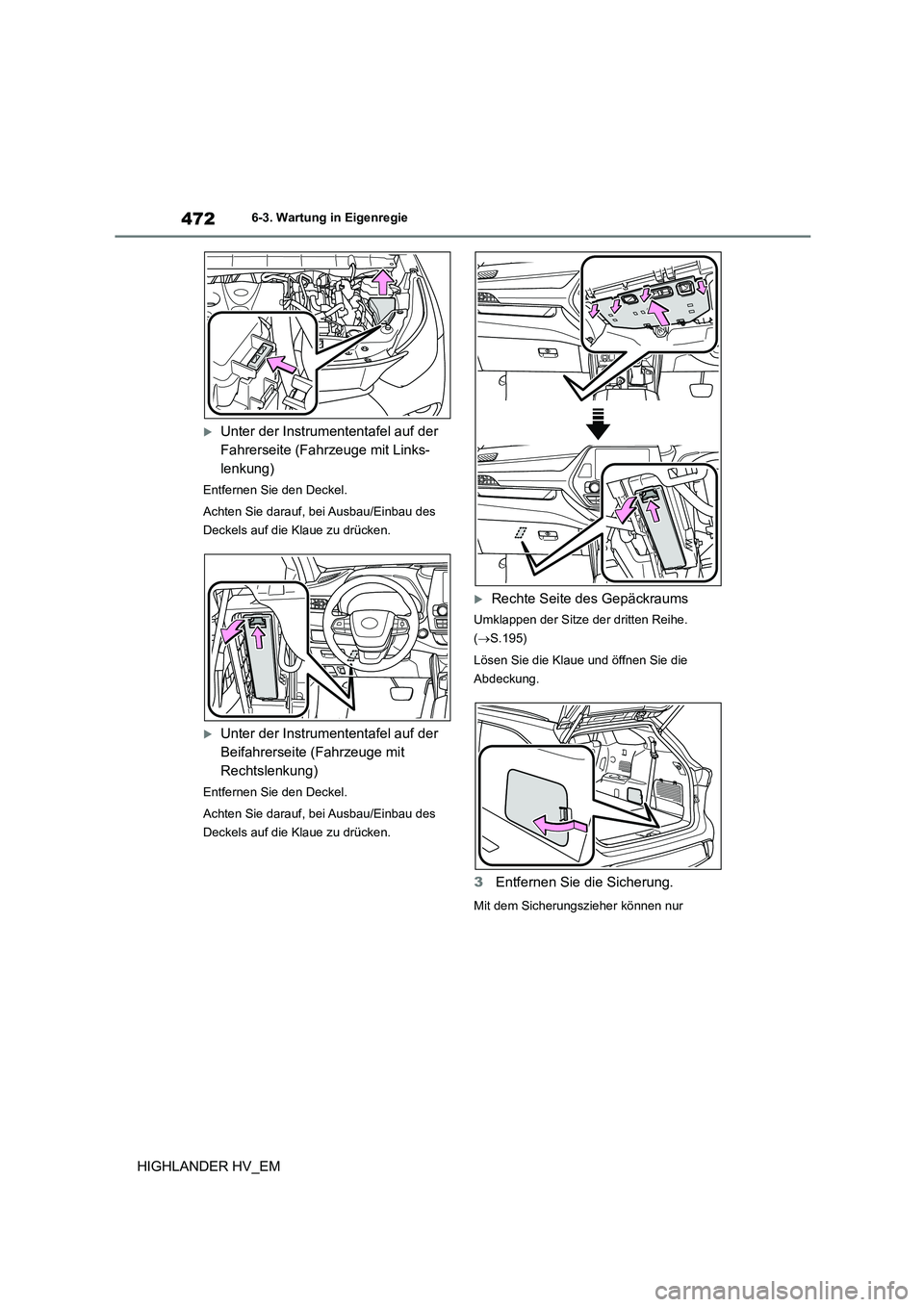

4726-3. Wartung in Eigenregie
HIGHLANDER HV_EM
Unter der Instrumententafel auf der
Fahrerseite (Fahrzeuge mit Links-
lenkung)
Entfernen Sie den Deckel.
Achten Sie darauf, bei Ausbau/Einbau des
Deckels auf die Klaue zu drücken.
Unter der Instrum ententafel auf der
Beifahrerseite (Fahrzeuge mit
Rechtslenkung)
Entfernen Sie den Deckel.
Achten Sie darauf, bei Ausbau/Einbau des
Deckels auf die Klaue zu drücken.
Rechte Seite des Gepäckraums
Umklappen der Sitze der dritten Reihe.
( S.195)
Lösen Sie die Klaue und öffnen Sie die
Abdeckung.
3 Entfernen Sie die Sicherung.
Mit dem Sicherungszieher können nur
