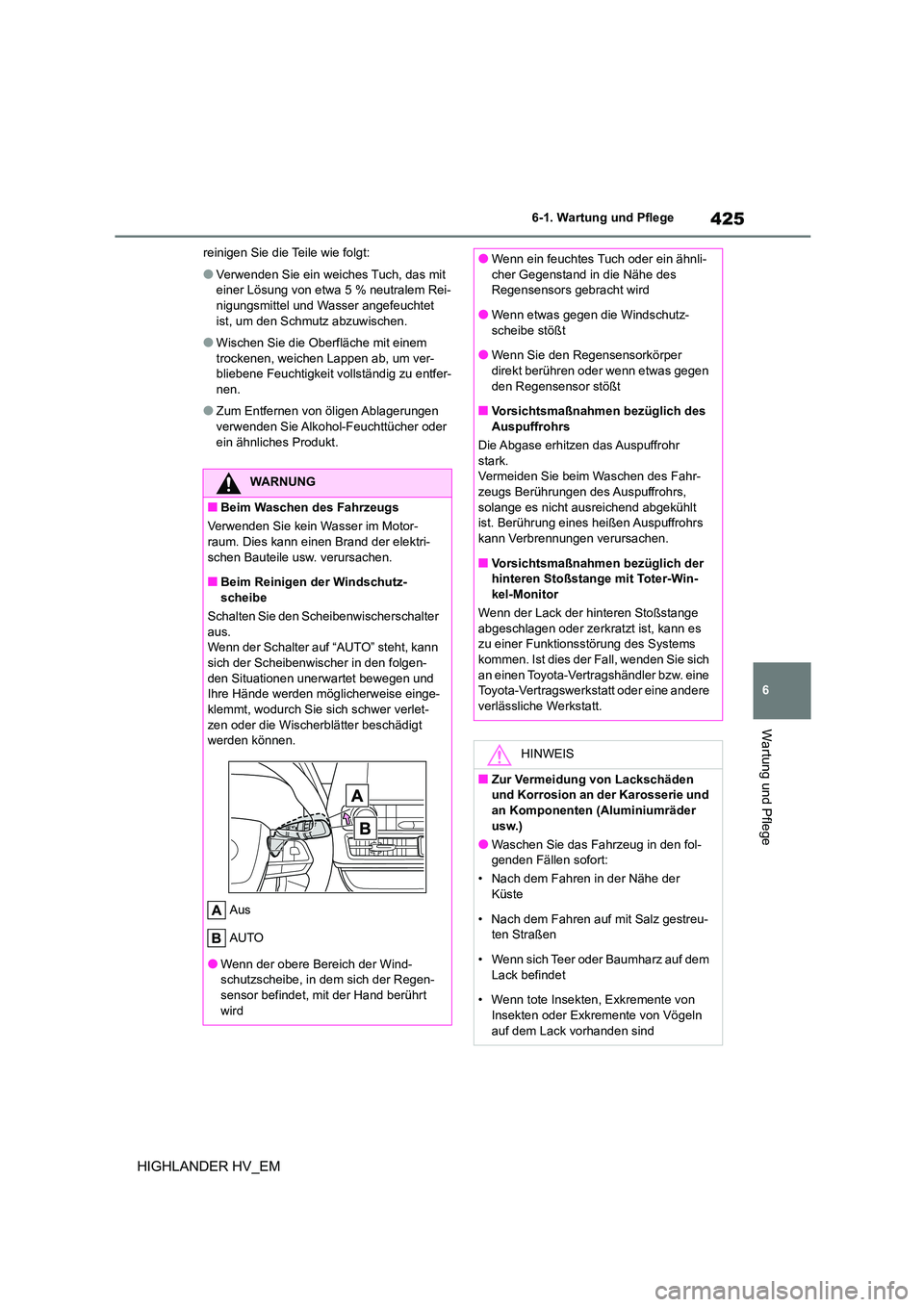

2020 TOYOTA HIGHLANDER Betriebsanleitungen (in German)

425
6
6-1. Wartung und Pflege
Wartung und Pflege
HIGHLANDER HV_EM
reinigen Sie die Teile wie folgt:
●Verwenden Sie ein weiches Tuch, das mit
einer Lösung von etwa 5 % neutralem Rei- nigungsmittel und Wasser angefeuchtet
ist, um den Schmutz abzuwischen.
●Wischen Sie die Oberfläche mit einem
trockenen, weichen Lappen ab, um ver-
bliebene Feuchtigkeit vollständig zu entfer- nen.
●Zum Entfernen von öligen Ablagerungen
verwenden Sie Alkohol-Feuchttücher oder ein ähnliches Produkt.
WARNUNG
■Beim Waschen des Fahrzeugs
Verwenden Sie kein Wasser im Motor-
raum. Dies kann einen Brand der elektri- schen Bauteile usw. verursachen.
■Beim Reinigen der Windschutz-
scheibe
Schalten Sie den Scheibenwischerschalter aus.
Wenn der Schalter auf “AUTO” steht, kann
sich der Scheibenwischer in den folgen- den Situationen unerwartet bewegen und
Ihre Hände werden möglicherweise einge-
klemmt, wodurch Sie sich schwer verlet-
zen oder die Wischerblätter beschädigt werden können.
Aus
AUTO
●Wenn der obere Bereich der Wind-
schutzscheibe, in dem sich der Regen- sensor befindet, mit der Hand berührt
wird
●Wenn ein feuchtes Tuch oder ein ähnli-
cher Gegenstand in die Nähe des
Regensensors gebracht wird
●Wenn etwas gegen die Windschutz-
scheibe stößt
●Wenn Sie den Regensensorkörper direkt berühren oder wenn etwas gegen
den Regensensor stößt
■Vorsichtsmaßnahmen bezüglich des
Auspuffrohrs
Die Abgase erhitzen das Auspuffrohr stark.
Vermeiden Sie beim Waschen des Fahr-
zeugs Berührungen des Auspuffrohrs, solange es nicht ausreichend abgekühlt
ist. Berührung eines heißen Auspuffrohrs
kann Verbrennungen verursachen.
■Vorsichtsmaßnahmen bezüglich der
hinteren Stoßstange mit Toter-Win-
kel-Monitor
Wenn der Lack der hinteren Stoßstange abgeschlagen oder zerk ratzt ist, kann es
zu einer Funktionsstörung des Systems
kommen. Ist dies der Fall, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
HINWEIS
■Zur Vermeidung von Lackschäden
und Korrosion an der Karosserie und an Komponenten (Aluminiumräder
usw.)
●Waschen Sie das Fahrzeug in den fol-
genden Fällen sofort:
• Nach dem Fahren in der Nähe der Küste
• Nach dem Fahren auf mit Salz gestreu-
ten Straßen
• Wenn sich Teer oder Baumharz auf dem
Lack befindet
• Wenn tote Insekten, Exkremente von Insekten oder Exkremente von Vögeln
auf dem Lack vorhanden sind

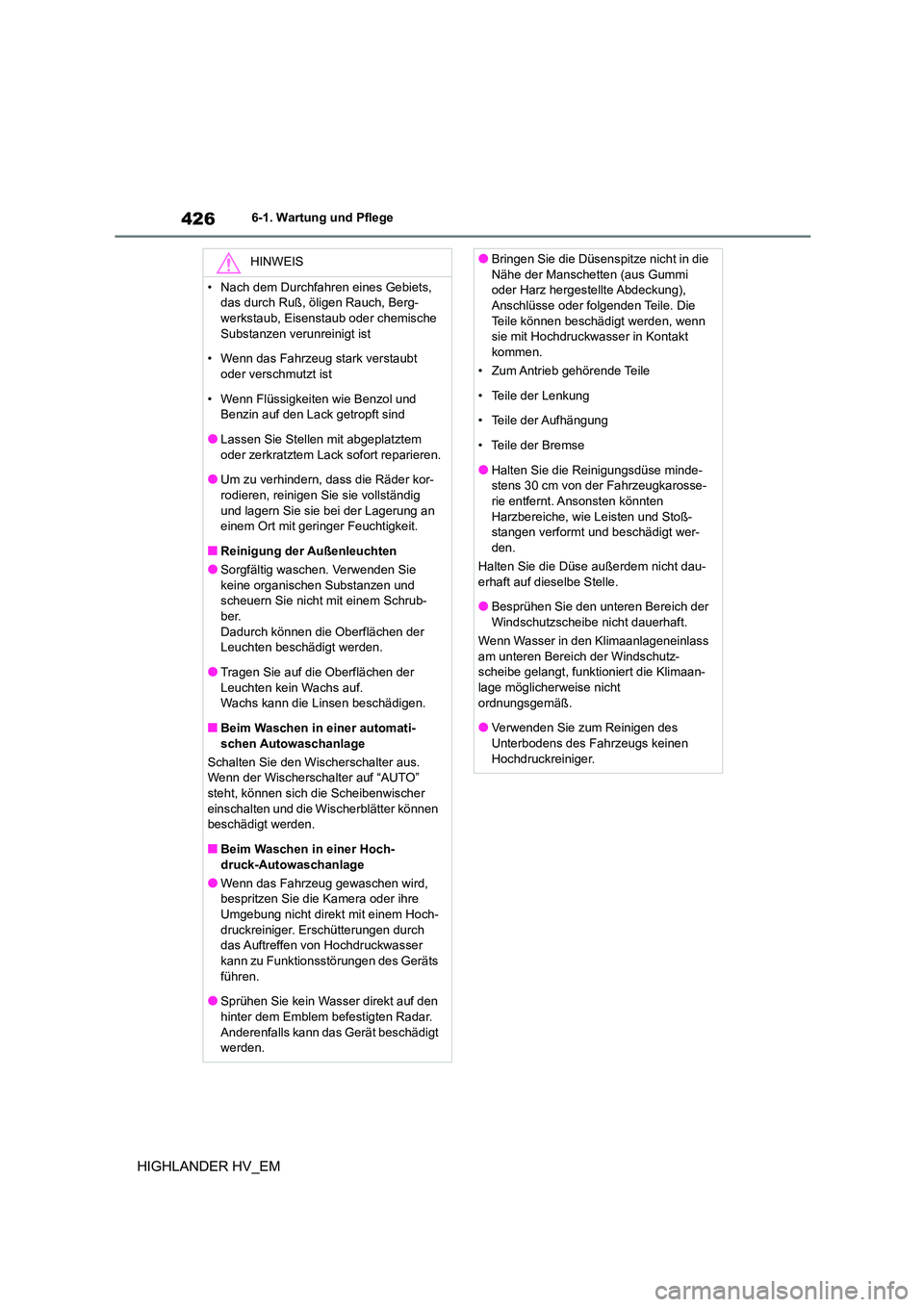

4266-1. Wartung und Pflege
HIGHLANDER HV_EM
HINWEIS
• Nach dem Durchfahren eines Gebiets,
das durch Ruß, öligen Rauch, Berg-
werkstaub, Eisenstaub oder chemische Substanzen verunreinigt ist
• Wenn das Fahrzeug stark verstaubt
oder verschmutzt ist
• Wenn Flüssigkeiten wie Benzol und
Benzin auf den Lack getropft sind
●Lassen Sie Stellen mit abgeplatztem oder zerkratztem Lack sofort reparieren.
●Um zu verhindern, dass die Räder kor-
rodieren, reinigen Sie sie vollständig und lagern Sie sie bei der Lagerung an
einem Ort mit geringer Feuchtigkeit.
■Reinigung der Außenleuchten
●Sorgfältig waschen. Verwenden Sie keine organischen Substanzen und
scheuern Sie nicht mit einem Schrub-
ber. Dadurch können die Oberflächen der
Leuchten beschädigt werden.
●Tragen Sie auf die Oberflächen der Leuchten kein Wachs auf.
Wachs kann die Linsen beschädigen.
■Beim Waschen in einer automati-
schen Autowaschanlage
Schalten Sie den Wischerschalter aus. Wenn der Wischerschalter auf “AUTO”
steht, können sich die Scheibenwischer
einschalten und die Wischerblätter können beschädigt werden.
■Beim Waschen in einer Hoch-
druck-Autowaschanlage
●Wenn das Fahrzeug gewaschen wird, bespritzen Sie die Kamera oder ihre
Umgebung nicht direkt mit einem Hoch-
druckreiniger. Erschütterungen durch das Auftreffen von Hochdruckwasser
kann zu Funktionsstörungen des Geräts
führen.
●Sprühen Sie kein Wasser direkt auf den
hinter dem Emblem befestigten Radar.
Anderenfalls kann das Gerät beschädigt werden.
●Bringen Sie die Düsenspitze nicht in die
Nähe der Manschetten (aus Gummi
oder Harz hergestellte Abdeckung), Anschlüsse oder folgenden Teile. Die
Teile können beschädigt werden, wenn
sie mit Hochdruckwasser in Kontakt kommen.
• Zum Antrieb gehörende Teile
• Teile der Lenkung
• Teile der Aufhängung
• Teile der Bremse
●Halten Sie die Reinigungsdüse minde-
stens 30 cm von der Fahrzeugkarosse-
rie entfernt. Ansonsten könnten Harzbereiche, wie Leisten und Stoß-
stangen verformt und beschädigt wer-
den.
Halten Sie die Düse außerdem nicht dau- erhaft auf dieselbe Stelle.
●Besprühen Sie den unteren Bereich der
Windschutzscheibe nicht dauerhaft.
Wenn Wasser in den Klimaanlageneinlass am unteren Bereich der Windschutz-
scheibe gelangt, funktioniert die Klimaan-
lage möglicherweise nicht ordnungsgemäß.
●Verwenden Sie zum Reinigen des
Unterbodens des Fahrzeugs keinen Hochdruckreiniger.

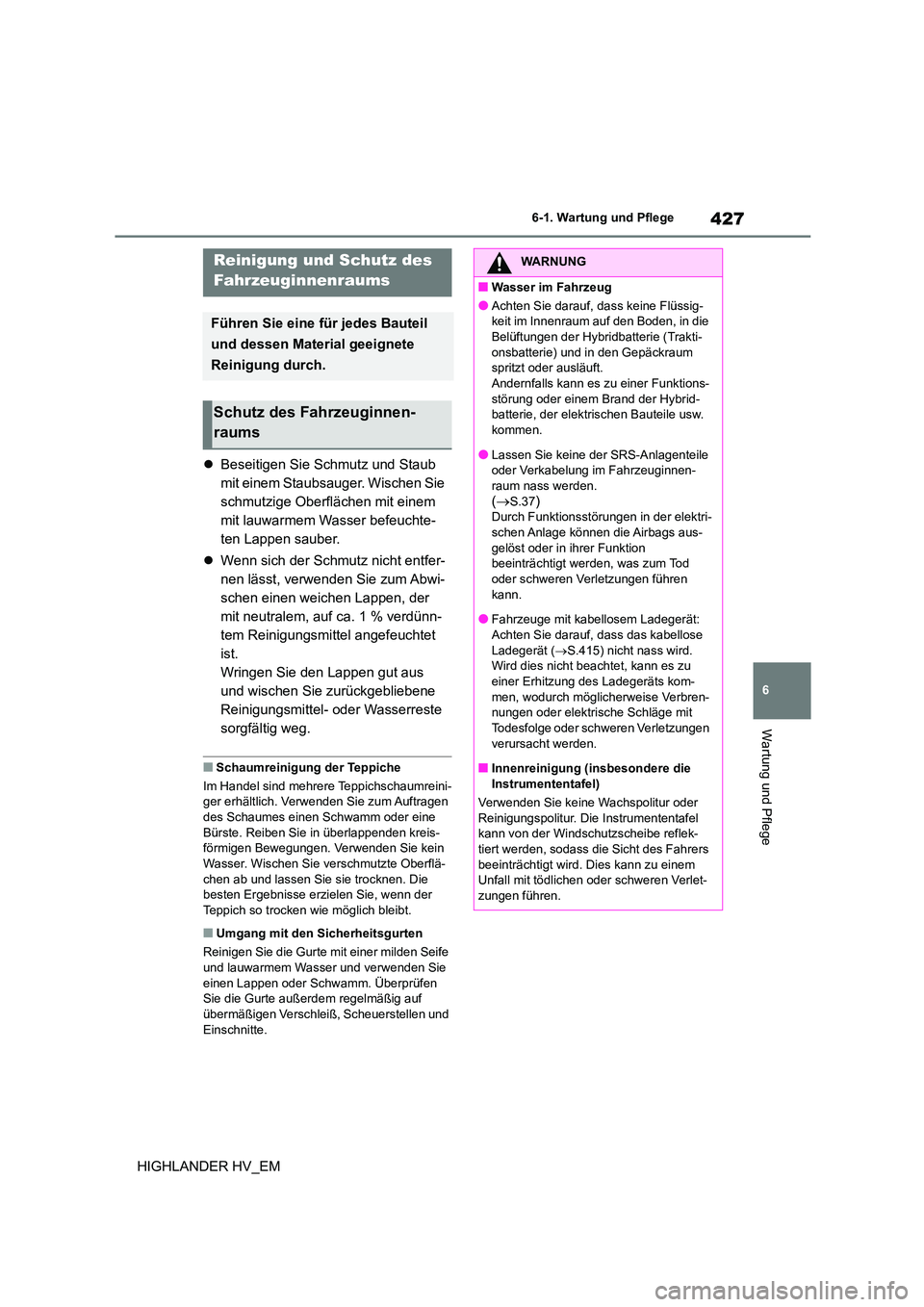

427
6
6-1. Wartung und Pflege
Wartung und Pflege
HIGHLANDER HV_EM
 Beseitigen Sie Schmutz und Staub
mit einem Staubsauger. Wischen Sie
schmutzige Oberflächen mit einem
mit lauwarmem Wasser befeuchte-
ten Lappen sauber.
 Wenn sich der Schmutz nicht entfer-
nen lässt, verwenden Sie zum Abwi-
schen einen weichen Lappen, der
mit neutralem, auf ca. 1 % verdünn-
tem Reinigungsmittel angefeuchtet
ist.
Wringen Sie den Lappen gut aus
und wischen Sie zurückgebliebene
Reinigungsmittel- oder Wasserreste
sorgfältig weg.
■Schaumreinigung der Teppiche
Im Handel sind mehrere Teppichschaumreini-
ger erhältlich. Verwenden Sie zum Auftragen des Schaumes einen Schwamm oder eine
Bürste. Reiben Sie in überlappenden kreis-
förmigen Bewegungen. Verwenden Sie kein Wasser. Wischen Sie verschmutzte Oberflä-
chen ab und lassen Sie sie trocknen. Die
besten Ergebnisse erzielen Sie, wenn der Teppich so trocken wie möglich bleibt.
■Umgang mit den Sicherheitsgurten
Reinigen Sie die Gurte mit einer milden Seife
und lauwarmem Wasser und verwenden Sie
einen Lappen oder Schwamm. Überprüfen Sie die Gurte außerdem regelmäßig auf
übermäßigen Verschleiß, Scheuerstellen und
Einschnitte.
Reinigung und Schutz des
Fahrzeuginnenraums
Führen Sie eine für jedes Bauteil
und dessen Material geeignete
Reinigung durch.
Schutz des Fahrzeuginnen-
raums
WARNUNG
■Wasser im Fahrzeug
●Achten Sie darauf, dass keine Flüssig-
keit im Innenraum auf den Boden, in die
Belüftungen der Hybridbatterie (Trakti- onsbatterie) und in den Gepäckraum
spritzt oder ausläuft.
Andernfalls kann es zu einer Funktions- störung oder einem Brand der Hybrid-
batterie, der elektrischen Bauteile usw.
kommen.
●Lassen Sie keine der SRS-Anlagenteile
oder Verkabelung im Fahrzeuginnen-
raum nass werden.( S.37)
Durch Funktionsstörungen in der elektri-
schen Anlage können die Airbags aus- gelöst oder in ihrer Funktion
beeinträchtigt werden, was zum Tod
oder schweren Verletzungen führen kann.
●Fahrzeuge mit kabellosem Ladegerät:
Achten Sie darauf, dass das kabellose Ladegerät ( S.415) nicht nass wird.
Wird dies nicht beachtet, kann es zu
einer Erhitzung des Ladegeräts kom- men, wodurch möglicherweise Verbren-
nungen oder elektrische Schläge mit
Todesfolge oder schweren Verletzungen
verursacht werden.
■Innenreinigung (insbesondere die
Instrumententafel)
Verwenden Sie keine Wachspolitur oder
Reinigungspolitur. Die Instrumententafel kann von der Windschutzscheibe reflek-
tiert werden, sodass die Sicht des Fahrers
beeinträchtigt wird. Dies kann zu einem Unfall mit tödlichen oder schweren Verlet-
zungen führen.

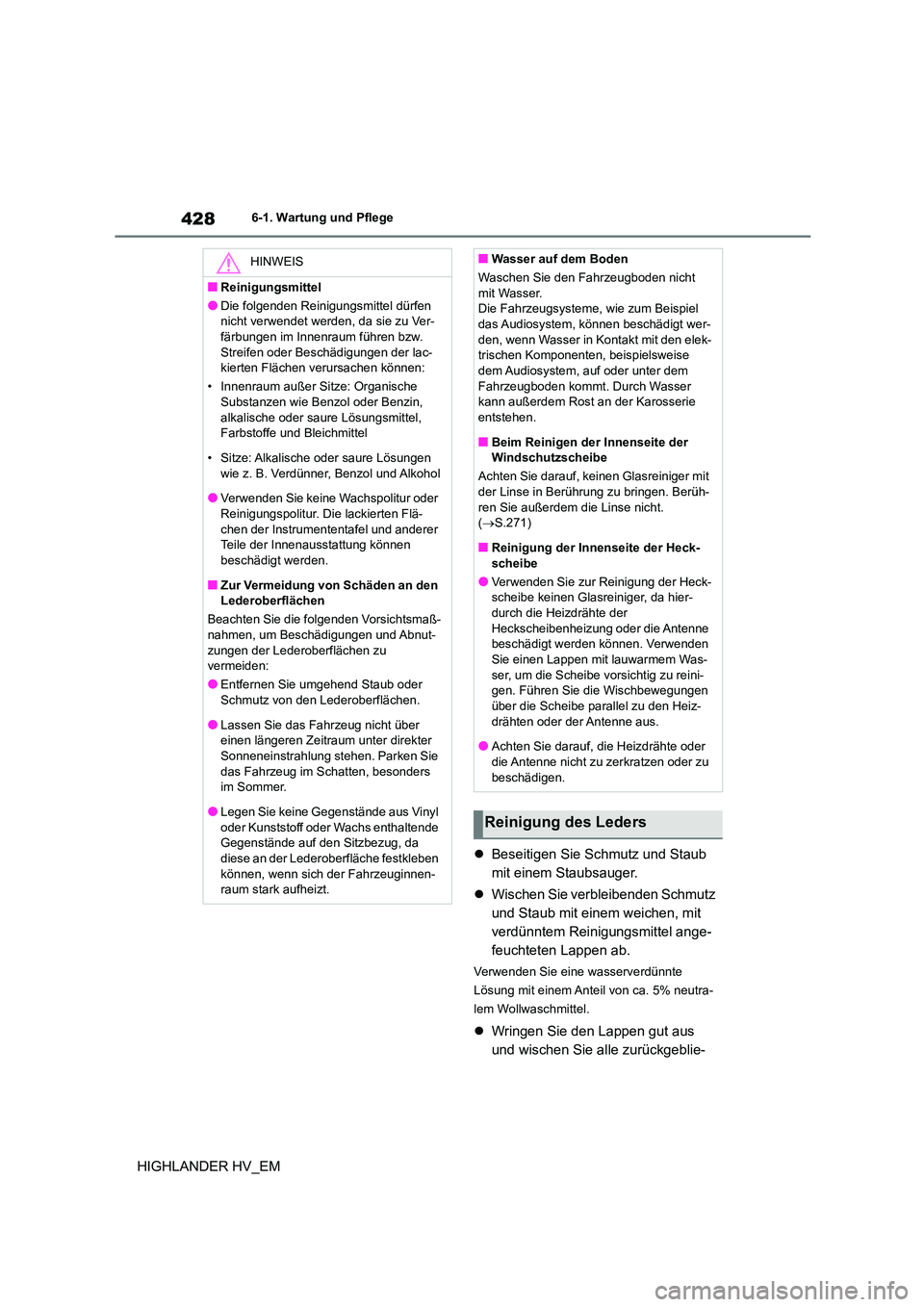

4286-1. Wartung und Pflege
HIGHLANDER HV_EM
 Beseitigen Sie Schmutz und Staub
mit einem Staubsauger.
 Wischen Sie verbleibenden Schmutz
und Staub mit einem weichen, mit
verdünntem Reinigungsmittel ange-
feuchteten Lappen ab.
Verwenden Sie eine wasserverdünnte
Lösung mit einem Anteil von ca. 5% neutra-
lem Wollwaschmittel.
 Wringen Sie den Lappen gut aus
und wischen Sie alle zurückgeblie-
HINWEIS
■Reinigungsmittel
●Die folgenden Reinigungsmittel dürfen
nicht verwendet werden, da sie zu Ver-
färbungen im Innenraum führen bzw. Streifen oder Beschädigungen der lac-
kierten Flächen verursachen können:
• Innenraum außer Sitze: Organische
Substanzen wie Benzol oder Benzin, alkalische oder saure Lösungsmittel,
Farbstoffe und Bleichmittel
• Sitze: Alkalische oder saure Lösungen wie z. B. Verdünner, Benzol und Alkohol
●Verwenden Sie keine Wachspolitur oder
Reinigungspolitur. Die lackierten Flä- chen der Instrumententafel und anderer
Teile der Innenausstattung können
beschädigt werden.
■Zur Vermeidung von Schäden an den
Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaß-
nahmen, um Beschädigungen und Abnut- zungen der Lederoberflächen zu
vermeiden:
●Entfernen Sie umgehend Staub oder
Schmutz von den Lederoberflächen.
●Lassen Sie das Fahrzeug nicht über einen längeren Zeitraum unter direkter
Sonneneinstrahlung stehen. Parken Sie
das Fahrzeug im Schatten, besonders im Sommer.
●Legen Sie keine Gegenstände aus Vinyl
oder Kunststoff oder Wachs enthaltende Gegenstände auf den Sitzbezug, da
diese an der Lederoberfläche festkleben
können, wenn sich der Fahrzeuginnen- raum stark aufheizt.
■Wasser auf dem Boden
Waschen Sie den Fahrzeugboden nicht
mit Wasser.
Die Fahrzeugsysteme, wie zum Beispiel das Audiosystem, können beschädigt wer-
den, wenn Wasser in Kontakt mit den elek-
trischen Komponenten, beispielsweise dem Audiosystem, auf oder unter dem
Fahrzeugboden kommt. Durch Wasser
kann außerdem Rost an der Karosserie entstehen.
■Beim Reinigen de r Innenseite der
Windschutzscheibe
Achten Sie darauf, keinen Glasreiniger mit
der Linse in Berührung zu bringen. Berüh- ren Sie außerdem die Linse nicht.
( S.271)
■Reinigung der Innenseite der Heck- scheibe
●Verwenden Sie zur Reinigung der Heck-
scheibe keinen Glasreiniger, da hier-
durch die Heizdrähte der Heckscheibenheizung oder die Antenne
beschädigt werden können. Verwenden
Sie einen Lappen mit lauwarmem Was- ser, um die Scheibe vorsichtig zu reini-
gen. Führen Sie die Wischbewegungen
über die Scheibe parallel zu den Heiz- drähten oder der Antenne aus.
●Achten Sie darauf, die Heizdrähte oder
die Antenne nicht zu zerkratzen oder zu beschädigen.
Reinigung des Leders

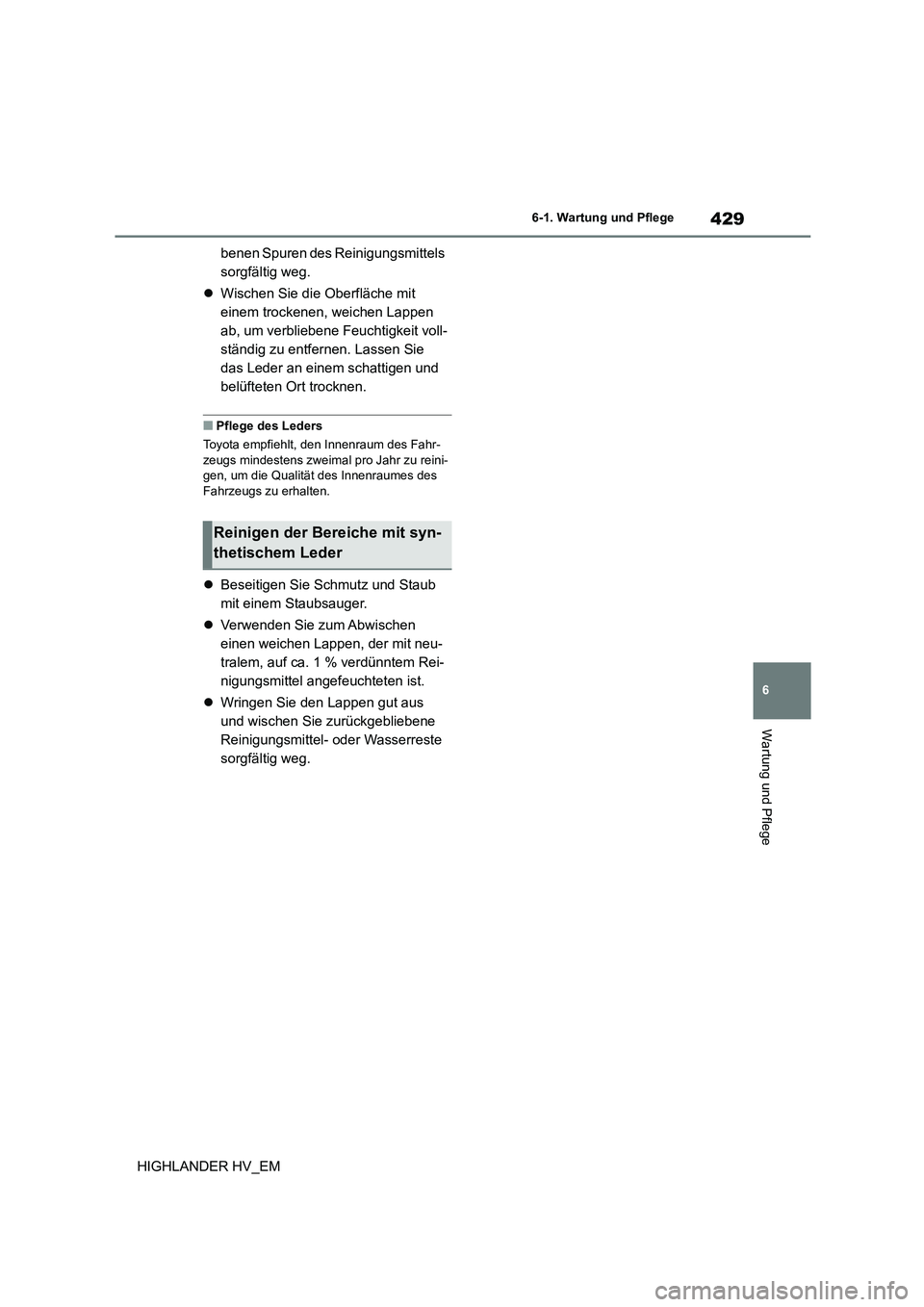

429
6
6-1. Wartung und Pflege
Wartung und Pflege
HIGHLANDER HV_EM
benen Spuren des Reinigungsmittels
sorgfältig weg.
 Wischen Sie die Oberfläche mit
einem trockenen, weichen Lappen
ab, um verbliebene Feuchtigkeit voll-
ständig zu entfernen. Lassen Sie
das Leder an einem schattigen und
belüfteten Ort trocknen.
■Pflege des Leders
Toyota empfiehlt, den Innenraum des Fahr-
zeugs mindestens zweima l pro Jahr zu reini-
gen, um die Qualität des Innenraumes des Fahrzeugs zu erhalten.
 Beseitigen Sie Schmutz und Staub
mit einem Staubsauger.
 Verwenden Sie zum Abwischen
einen weichen Lappen, der mit neu-
tralem, auf ca. 1 % verdünntem Rei-
nigungsmittel angefeuchteten ist.
 Wringen Sie den Lappen gut aus
und wischen Sie zurückgebliebene
Reinigungsmittel- oder Wasserreste
sorgfältig weg.
Reinigen der Bereiche mit syn-
thetischem Leder

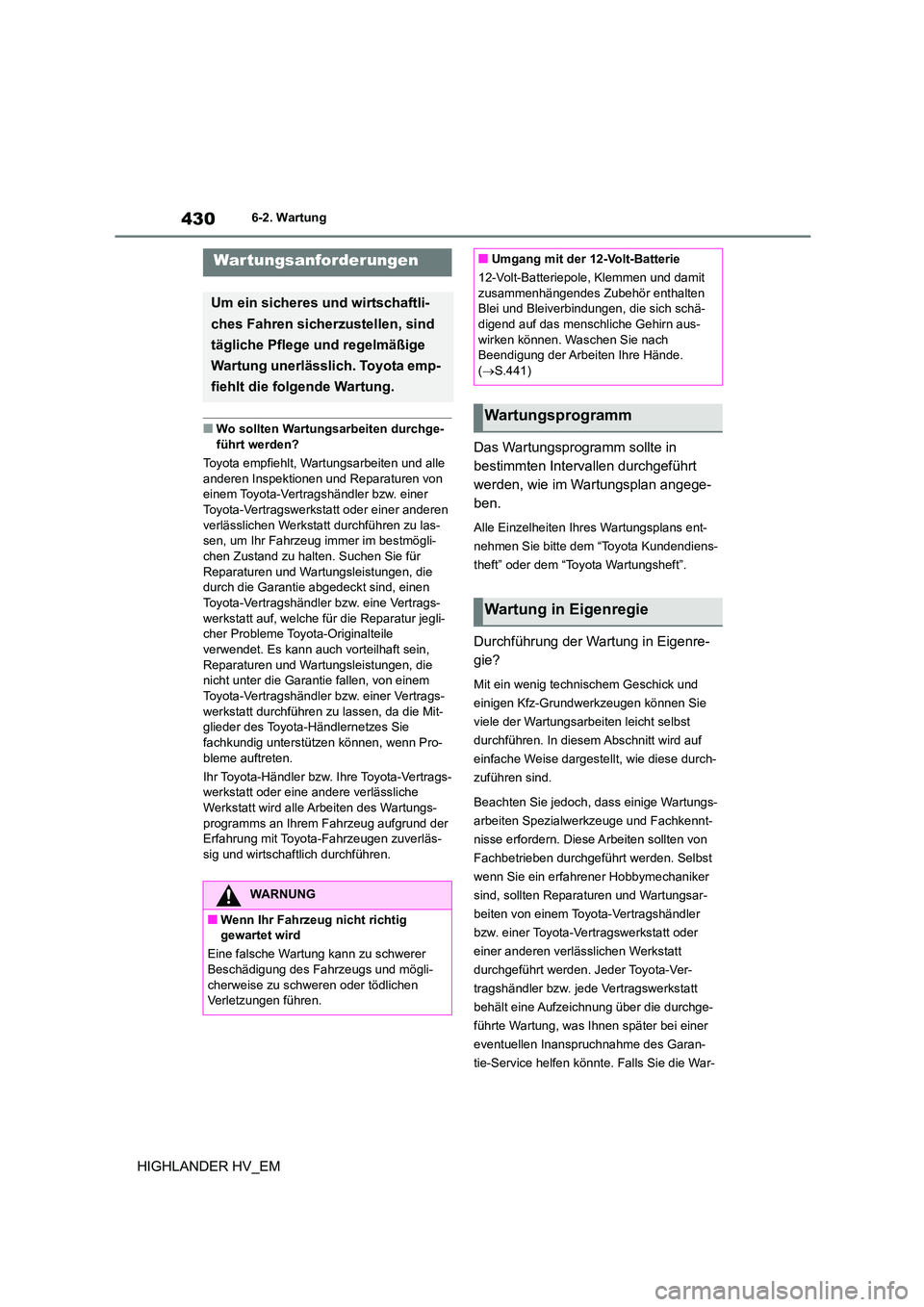

4306-2. Wartung
HIGHLANDER HV_EM
6-2.Wartung
■Wo sollten Wartungsarbeiten durchge- führt werden?
Toyota empfiehlt, Wartungsarbeiten und alle
anderen Inspektionen und Reparaturen von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt durchführen zu las-
sen, um Ihr Fahrzeug immer im bestmögli- chen Zustand zu halten. Suchen Sie für
Reparaturen und Wartungsleistungen, die
durch die Garantie abgedeckt sind, einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt auf, welche für die Reparatur jegli-
cher Probleme Toyota-Originalteile verwendet. Es kann auch vorteilhaft sein,
Reparaturen und Wartungsleistungen, die
nicht unter die Garantie fallen, von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt durchführen zu lassen, da die Mit-
glieder des Toyota-Händlernetzes Sie fachkundig unterstützen können, wenn Pro-
bleme auftreten.
Ihr Toyota-Händler bzw. Ihre Toyota-Vertrags-
werkstatt oder eine andere verlässliche Werkstatt wird alle Arbeiten des Wartungs-
programms an Ihrem Fahrzeug aufgrund der
Erfahrung mit Toyota-Fahrzeugen zuverläs- sig und wirtschaftlich durchführen.
Das Wartungsprogramm sollte in
bestimmten Intervallen durchgeführt
werden, wie im Wartungsplan angege-
ben.
Alle Einzelheiten Ihres Wartungsplans ent-
nehmen Sie bitte dem “Toyota Kundendiens-
theft” oder dem “Toyota Wartungsheft”.
Durchführung der Wartung in Eigenre-
gie?
Mit ein wenig techni schem Geschick und
einigen Kfz-Grundwerkzeugen können Sie
viele der Wartungsarbeiten leicht selbst
durchführen. In diesem Abschnitt wird auf
einfache Weise dargestellt, wie diese durch-
zuführen sind.
Beachten Sie jedoch, dass einige Wartungs-
arbeiten Spezialwerkzeuge und Fachkennt-
nisse erfordern. Diese Arbeiten sollten von
Fachbetrieben durchgeführt werden. Selbst
wenn Sie ein erfahrener Hobbymechaniker
sind, sollten Reparaturen und Wartungsar-
beiten von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt
durchgeführt werden. Jeder Toyota-Ver-
tragshändler bzw. jede Vertragswerkstatt
behält eine Aufzeichnung über die durchge-
führte Wartung, was Ihnen später bei einer
eventuellen Inanspruchnahme des Garan-
tie-Service helfen könn te. Falls Sie die War-
War tungsanforderungen
Um ein sicheres und wirtschaftli-
ches Fahren sicherzustellen, sind
tägliche Pflege und regelmäßige
Wartung unerlässlich. Toyota emp-
fiehlt die folgende Wartung.
WARNUNG
■Wenn Ihr Fahrzeug nicht richtig
gewartet wird
Eine falsche Wartung kann zu schwerer
Beschädigung des Fahrzeugs und mögli- cherweise zu schweren oder tödlichen
Verletzungen führen.
■Umgang mit der 12-Volt-Batterie
12-Volt-Batteriepole, Klemmen und damit
zusammenhängendes Zubehör enthalten
Blei und Bleiverbindungen, die sich schä- digend auf das menschliche Gehirn aus-
wirken können. Waschen Sie nach
Beendigung der Arbeiten Ihre Hände. ( S.441)
Wartungsprogramm
Wartung in Eigenregie

431
6
6-2. Wartung
Wartung und Pflege
HIGHLANDER HV_EM

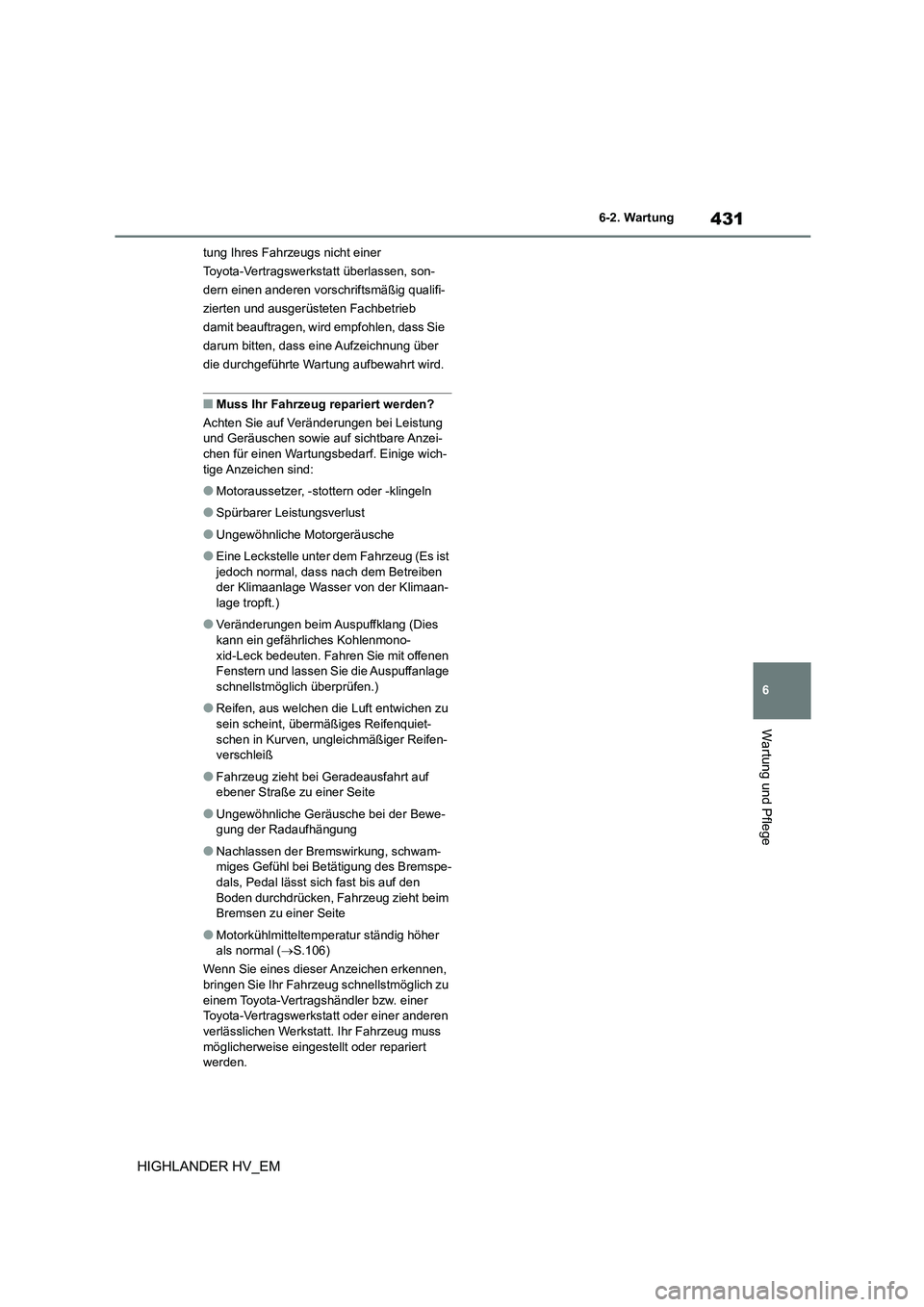

tung Ihres Fahrzeugs nicht einer
Toyota-Vertragswerkstatt überlassen, son-
dern einen anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb
damit beauftragen, wird empfohlen, dass Sie
darum bitten, dass eine Aufzeichnung über
die durchgeführte Wartung aufbewahrt wird.
■Muss Ihr Fahrzeug repariert werden?
Achten Sie auf Veränderungen bei Leistung
und Geräuschen sowie auf sichtbare Anzei- chen für einen Wartungsbedarf. Einige wich-
tige Anzeichen sind:
●Motoraussetzer, -stottern oder -klingeln
●Spürbarer Leistungsverlust
●Ungewöhnliche Motorgeräusche
●Eine Leckstelle unter dem Fahrzeug (Es ist
jedoch normal, dass nach dem Betreiben
der Klimaanlage Wasser von der Klimaan- lage tropft.)
●Veränderungen beim Auspuffklang (Dies kann ein gefährliches Kohlenmono-
xid-Leck bedeuten. Fahren Sie mit offenen
Fenstern und lassen Sie die Auspuffanlage schnellstmöglich überprüfen.)
●Reifen, aus welchen die Luft entwichen zu sein scheint, übermäßiges Reifenquiet-
schen in Kurven, ungleichmäßiger Reifen-
verschleiß
●Fahrzeug zieht bei Geradeausfahrt auf
ebener Straße zu einer Seite
●Ungewöhnliche Geräusche bei der Bewe-
gung der Radaufhängung
●Nachlassen der Bremswirkung, schwam-
miges Gefühl bei Betätigung des Bremspe- dals, Pedal lässt sich fast bis auf den
Boden durchdrücken, Fahrzeug zieht beim
Bremsen zu einer Seite
●Motorkühlmitteltemperatur ständig höher
als normal ( S.106)
Wenn Sie eines dieser Anzeichen erkennen, bringen Sie Ihr Fahrzeug schnellstmöglich zu
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werksta tt. Ihr Fahrzeug muss
möglicherweise einges tellt oder repariert
werden.

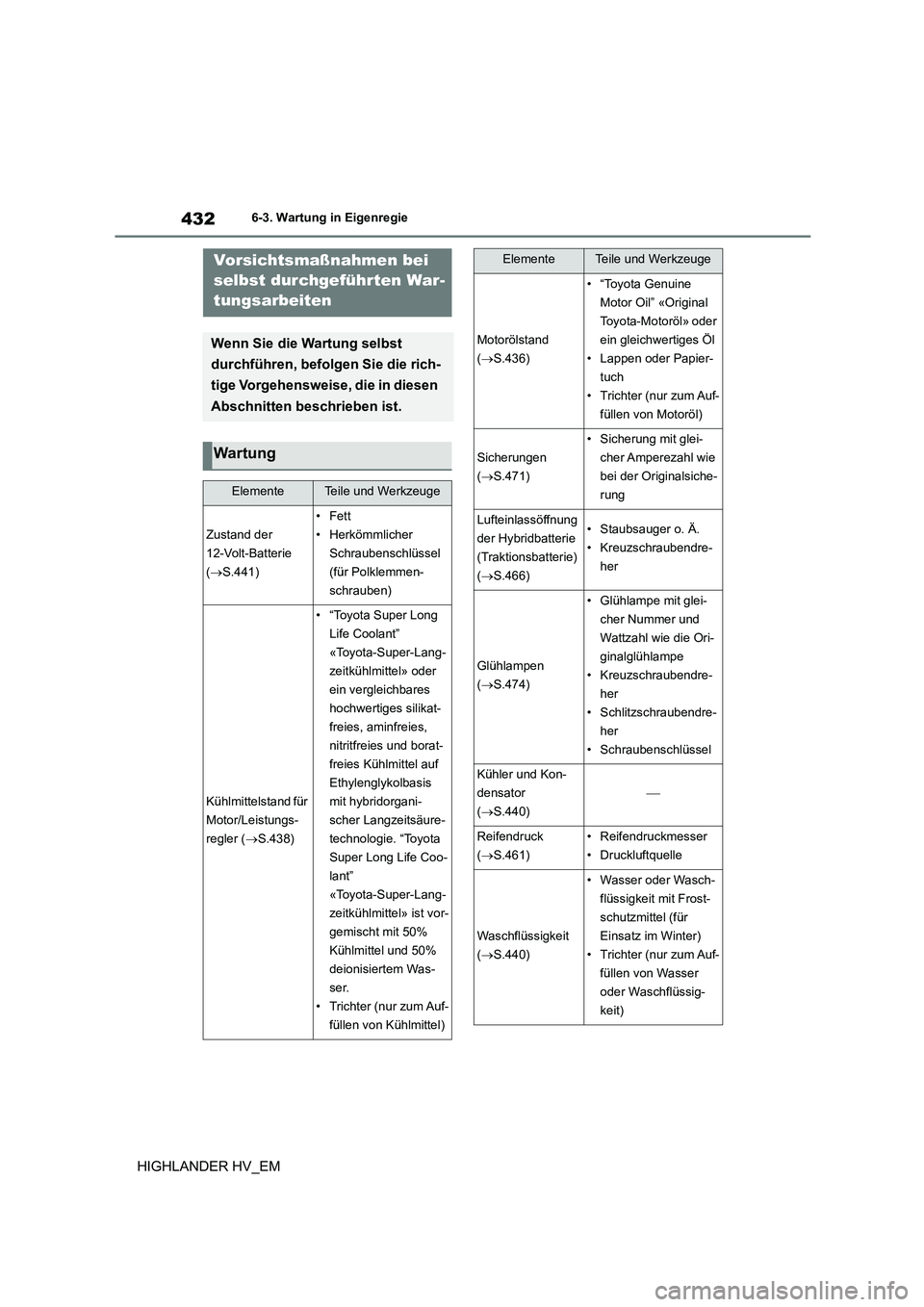

4326-3. Wartung in Eigenregie
HIGHLANDER HV_EM
6-3.Wartung in EigenregieVorsichtsmaßnahmen bei
selbst durchgeführten War-
tungsarbeiten
Wenn Sie die Wartung selbst
durchführen, befolgen Sie die rich-
tige Vorgehensweise, die in diesen
Abschnitten beschrieben ist.
Wartung
ElementeTeile und Werkzeuge
Zustand der
12-Volt-Batterie
( S.441)
•Fett
• Herkömmlicher
Schraubenschlüssel
(für Polklemmen-
schrauben)
Kühlmittelstand für
Motor/Leistungs-
regler ( S.438)
• “Toyota Super Long
Life Coolant”
«Toyota-Super-Lang-
zeitkühlmittel» oder
ein vergleichbares
hochwertiges silikat-
freies, aminfreies,
nitritfreies und borat-
freies Kühlmittel auf
Ethylenglykolbasis
mit hybridorgani-
scher Langzeitsäure-
technologie. “Toyota
Super Long Life Coo-
lant”
«Toyota-Super-Lang-
zeitkühlmittel» ist vor-
gemischt mit 50%
Kühlmittel und 50%
deionisiertem Was-
ser.
• Trichter (nur zum Auf-
füllen von Kühlmittel)
Motorölstand
( S.436)
• “Toyota Genuine
Motor Oil” «Original
Toyota-Motoröl» oder
ein gleichwertiges Öl
• Lappen oder Papier-
tuch
• Trichter (nur zum Auf-
füllen von Motoröl)
Sicherungen
( S.471)
• Sicherung mit glei-
cher Amperezahl wie
bei der Originalsiche-
rung
Lufteinlassöffnung
der Hybridbatterie
(Traktionsbatterie)
( S.466)
• Staubsauger o. Ä.
• Kreuzschraubendre-
her
Glühlampen
( S.474)
• Glühlampe mit glei-
cher Nummer und
Wattzahl wie die Ori-
ginalglühlampe
• Kreuzschraubendre-
her
• Schlitzschraubendre-
her
• Schraubenschlüssel
Kühler und Kon-
densator
( S.440)

Reifendruck
( S.461)
• Reifendruckmesser
• Druckluftquelle
Waschflüssigkeit
( S.440)
• Wasser oder Wasch-
flüssigkeit mit Frost-
schutzmittel (für
Einsatz im Winter)
• Trichter (nur zum Auf-
füllen von Wasser
oder Waschflüssig-
keit)
ElementeTeile und Werkzeuge
