2020 TOYOTA HIGHLANDER Betriebsanleitungen (in German)

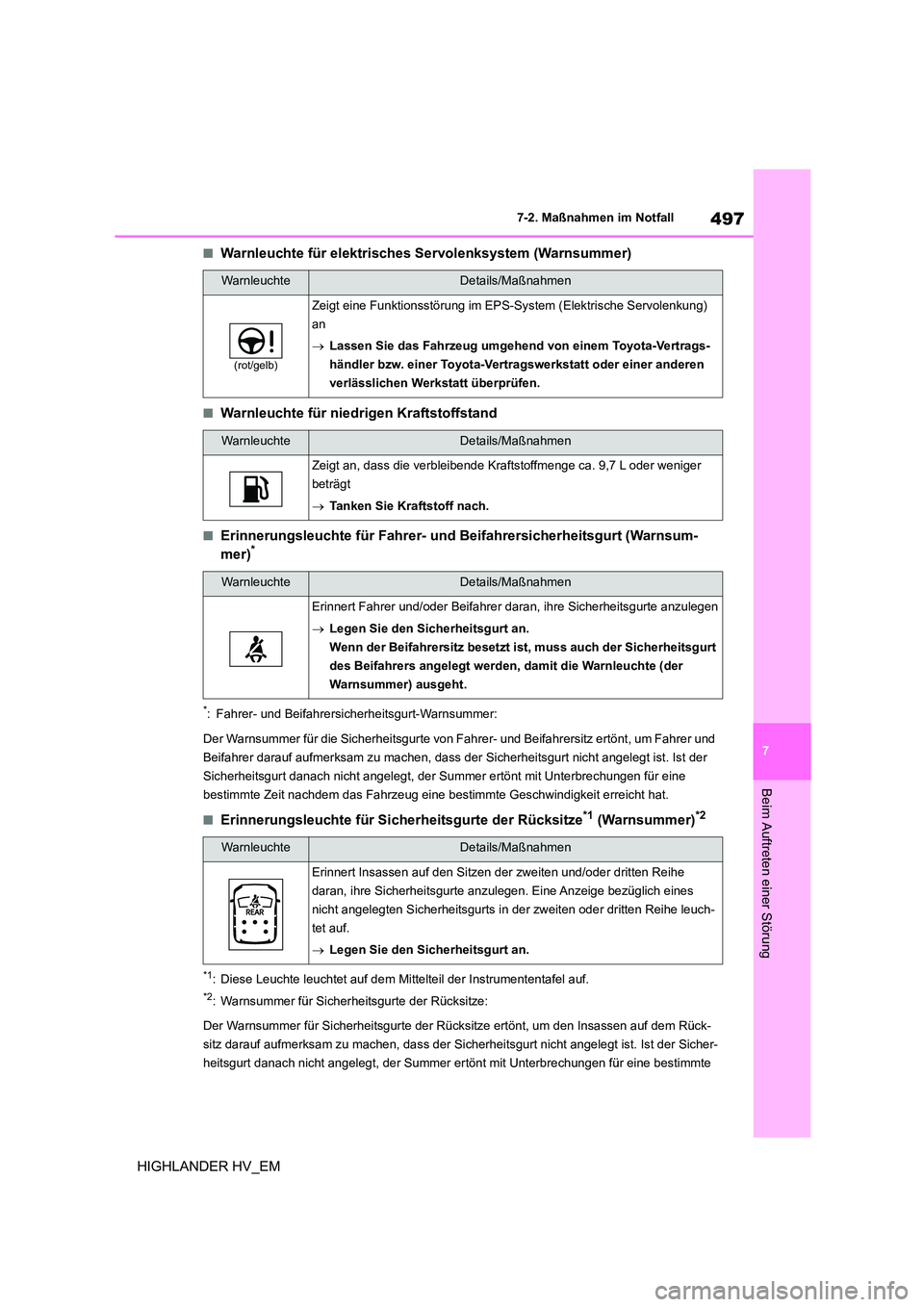

497
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
HIGHLANDER HV_EM
■Warnleuchte für elektrisches Servolenksystem (Warnsummer)
■Warnleuchte für nied rigen Kraftstoffstand
■Erinnerungsleuchte für Fahrer- und Beifahrersicherheitsgurt (Warnsum-
mer)*
*: Fahrer- und Beifahrersicherheitsgurt-Warnsummer:
Der Warnsummer für die Sicherheitsgurte von F ahrer- und Beifahrersitz ertönt, um Fahrer und
Beifahrer darauf aufmerksam zu machen, dass der Sicherheitsgurt nicht angelegt ist. Ist der
Sicherheitsgurt danach nicht angelegt, der Su mmer ertönt mit Unterbrechungen für eine
bestimmte Zeit nachdem das Fahrzeug eine bestimmte Geschwindigkeit erreicht hat.
■Erinnerungsleuchte für Sicherheitsgurte der Rücksitze*1 (Warnsummer)*2
*1: Diese Leuchte leuchtet auf dem Mittelteil der Instrumententafel auf.
*2: Warnsummer für Sicherheitsgurte der Rücksitze:
Der Warnsummer für Sicherheitsgurte der Rücksitze ertönt, um den Insassen auf dem Rück-
sitz darauf aufmerksam zu machen, dass der Si cherheitsgurt nicht angelegt ist. Ist der Sicher-
heitsgurt danach nicht angelegt, der Summer ertönt mit Unterbrechungen für eine bestimmte
WarnleuchteDetails/Maßnahmen
(rot/gelb)
Zeigt eine Funktionsstörung im EPS-S ystem (Elektrische Servolenkung)
an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
Zeigt an, dass die verbleibende Kraftstoffmenge ca. 9,7 L oder weniger
beträgt
 Tanken Sie Kraftstoff nach.
WarnleuchteDetails/Maßnahmen
Erinnert Fahrer und/oder Beifahrer daran, ihre Sicherheitsgurte anzulegen
 Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz besetzt ist, muss auch der Sicherheitsgurt
des Beifahrers angelegt werden, damit die Warnleuchte (der
Warnsummer) ausgeht.
WarnleuchteDetails/Maßnahmen
Erinnert Insassen auf den Sitzen der zweiten und/oder dritten Reihe
daran, ihre Sicherheitsgurte anzul egen. Eine Anzeige bezüglich eines
nicht angelegten Sicherheitsgurts in der zweiten oder dritten Reihe leuch-
tet auf.
 Legen Sie den Sicherheitsgurt an.

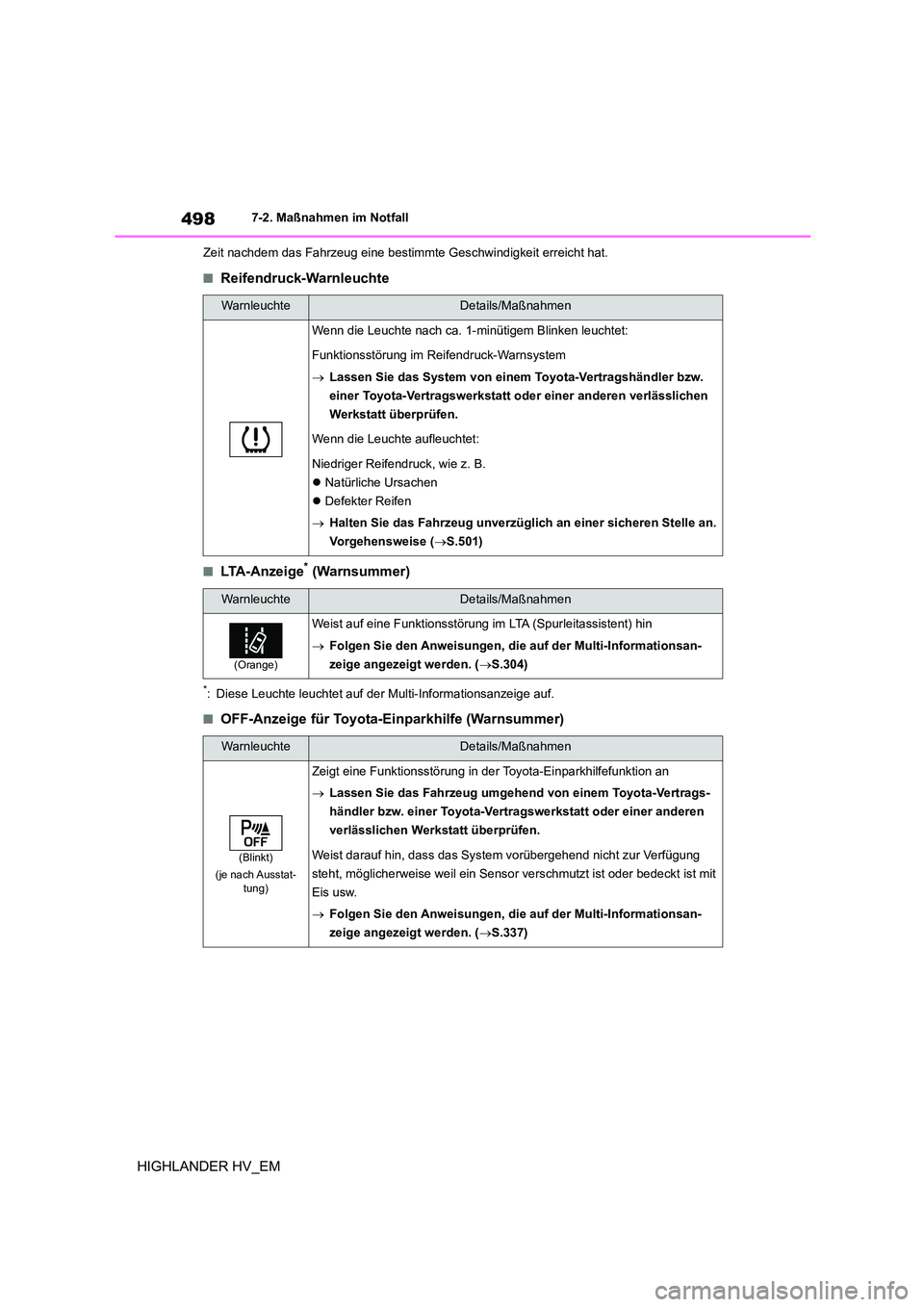

4987-2. Maßnahmen im Notfall
HIGHLANDER HV_EM
Zeit nachdem das Fahrzeug eine bestimmte Geschwindigkeit erreicht hat.
■Reifendruck-Warnleuchte
■LTA-Anzeige* (Warnsummer)
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
■OFF-Anzeige für Toyota-Einparkhilfe (Warnsummer)
WarnleuchteDetails/Maßnahmen
Wenn die Leuchte nach ca. 1-minütigem Blinken leuchtet:
Funktionsstörung im Reifendruck-Warnsystem
 Lassen Sie das System von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
Wenn die Leuchte aufleuchtet:
Niedriger Reifendruck, wie z. B.
 Natürliche Ursachen
 Defekter Reifen
 Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an.
Vorgehensweise ( S.501)
WarnleuchteDetails/Maßnahmen
(Orange)
Weist auf eine Funktionsstörung im LTA (Spurleitassistent) hin
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.304)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Zeigt eine Funktionsstörung in der Toyota-Einparkhilfefunktion an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, möglicherweise weil ein Sensor verschmutzt ist oder bedeckt ist mit
Eis usw.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.337)

499
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
HIGHLANDER HV_EM
■Anzeige RCTA OFF* (Warnsummer)
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
■Anzeige PKSB OFF (Warnsummer)
WarnleuchteDetails/Maßnahmen
(Blinkt)
Wenn ein Summer ertönt:
Zeigt eine Funktionsstörung in der RCTA-Funktion (Warnung für hinter
dem Fahrzeug kreuzenden Verkehr) an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Wenn kein Summer ertönt:
Zeigt an, dass die hintere Stoßstange um den Radarsensor mit Schmutz o.
Ä. bedeckt ist ( S.331)
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.343)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Wenn ein Summer ertönt:
Weist auf eine Funktionsstörung im PKSB-System (Einpark-Bremsassi-
stent) hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Wenn kein Summer ertönt:
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, möglicherweise weil ein Sensor verschmutzt ist oder bedeckt ist mit
Eis usw.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.352, 503)

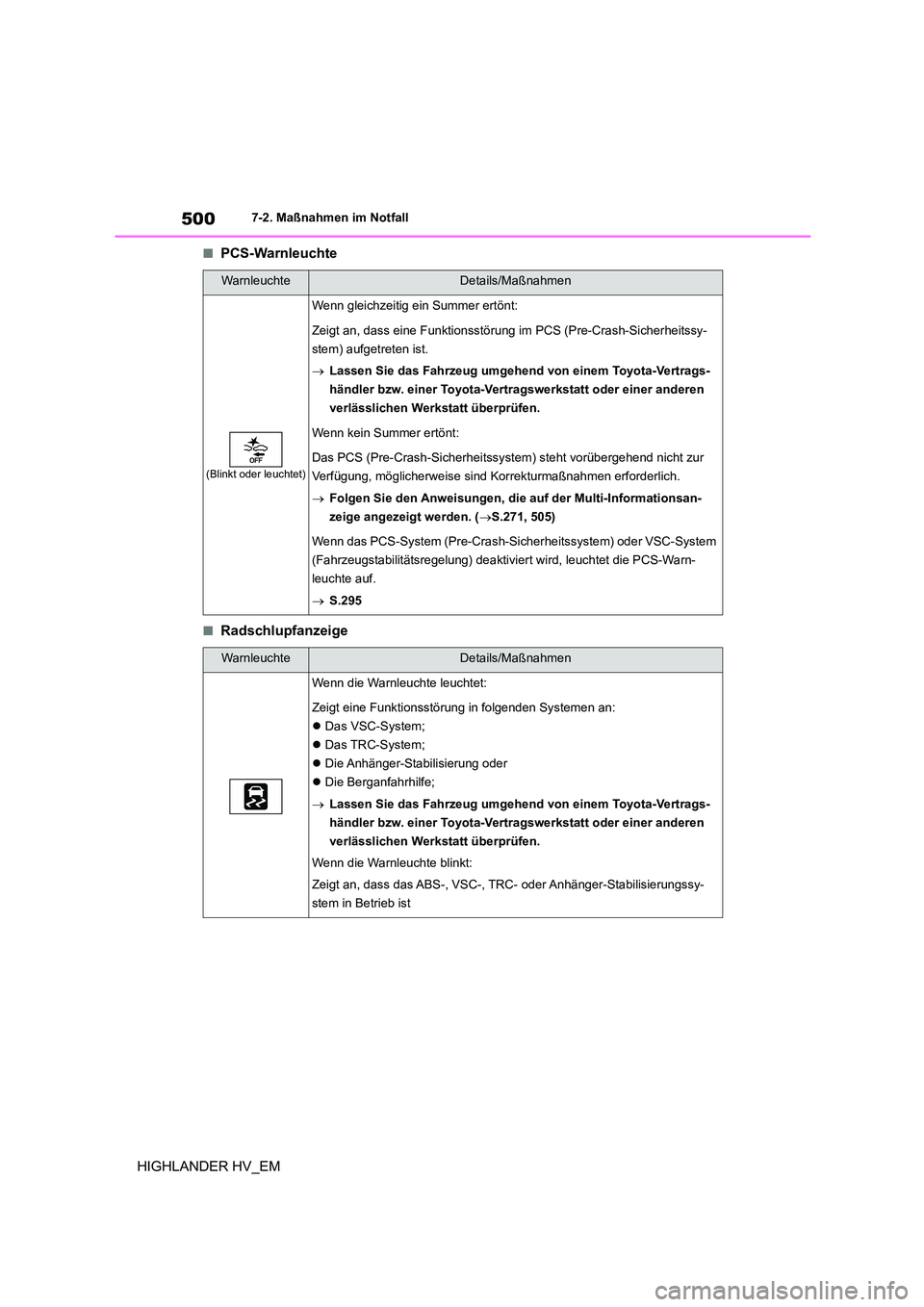

5007-2. Maßnahmen im Notfall
HIGHLANDER HV_EM
■PCS-Warnleuchte
■Radschlupfanzeige
WarnleuchteDetails/Maßnahmen
(Blinkt oder leuchtet)
Wenn gleichzeitig ein Summer ertönt:
Zeigt an, dass eine Funktionsstörung im PCS (Pre-Crash-Sicherheitssy-
stem) aufgetreten ist.
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Wenn kein Summer ertönt:
Das PCS (Pre-Crash-Sicherheitssystem) steht vorübergehend nicht zur
Verfügung, möglicherweise sind Korrekturmaßnahmen erforderlich.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.271, 505)
Wenn das PCS-System (Pre-Crash-Sicherheitssystem) oder VSC-System
(Fahrzeugstabilitätsregelung) deaktivier t wird, leuchtet die PCS-Warn-
leuchte auf.
 S.295
WarnleuchteDetails/Maßnahmen
Wenn die Warnleuchte leuchtet:
Zeigt eine Funktionsstörung in folgenden Systemen an:
 Das VSC-System;
 Das TRC-System;
 Die Anhänger-Stabilisierung oder
 Die Berganfahrhilfe;
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Wenn die Warnleuchte blinkt:
Zeigt an, dass das ABS-, VSC-, TRC- oder Anhänger-Stabilisierungssy-
stem in Betrieb ist

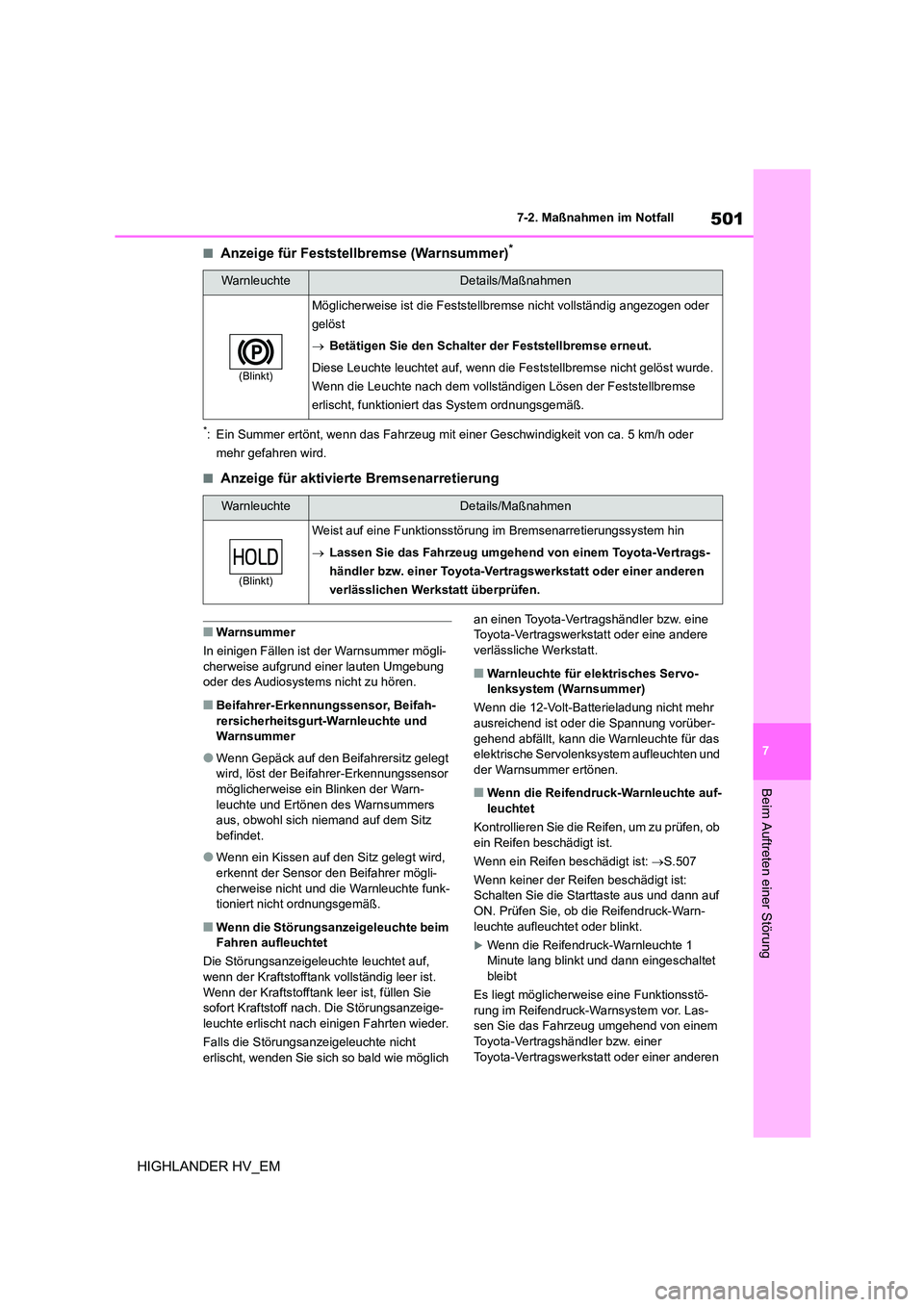

501
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
HIGHLANDER HV_EM
■Anzeige für Feststellbremse (Warnsummer)*
*: Ein Summer ertönt, wenn das Fahrzeug mit einer Geschwindigkeit von ca. 5 km/h oder
mehr gefahren wird.
■Anzeige für aktivierte Bremsenarretierung
■Warnsummer
In einigen Fällen ist der Warnsummer mögli-
cherweise aufgrund einer lauten Umgebung oder des Audiosystems nicht zu hören.
■Beifahrer-Erkennungssensor, Beifah-
rersicherheitsgurt-Warnleuchte und
Warnsummer
●Wenn Gepäck auf den Beifahrersitz gelegt
wird, löst der Beifahrer-Erkennungssensor möglicherweise ein Blinken der Warn-
leuchte und Ertönen des Warnsummers
aus, obwohl sich niemand auf dem Sitz befindet.
●Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Beifahrer mögli-
cherweise nicht und di e Warnleuchte funk-
tioniert nicht ordnungsgemäß.
■Wenn die Störungsanzeigeleuchte beim Fahren aufleuchtet
Die Störungsanzeigeleuchte leuchtet auf,
wenn der Kraftstofftank vollständig leer ist.
Wenn der Kraftstofftank leer ist, füllen Sie sofort Kraftstoff nach. Die Störungsanzeige-
leuchte erlischt nach einigen Fahrten wieder.
Falls die Störungsanz eigeleuchte nicht
erlischt, wenden Sie sich so bald wie möglich
an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
■Warnleuchte für elektrisches Servo- lenksystem (Warnsummer)
Wenn die 12-Volt-Batterieladung nicht mehr
ausreichend ist oder die Spannung vorüber-
gehend abfällt, kann die Warnleuchte für das elektrische Servolenksy stem aufleuchten und
der Warnsummer ertönen.
■Wenn die Reifendruck-Warnleuchte auf-
leuchtet
Kontrollieren Sie die Reifen, um zu prüfen, ob ein Reifen beschädigt ist.
Wenn ein Reifen beschädigt ist: S.507
Wenn keiner der Reifen beschädigt ist:
Schalten Sie die Starttaste aus und dann auf
ON. Prüfen Sie, ob die Reifendruck-Warn- leuchte aufleuchtet oder blinkt.
Wenn die Reifendruck-Warnleuchte 1
Minute lang blinkt und dann eingeschaltet
bleibt
Es liegt möglicherweise eine Funktionsstö- rung im Reifendruck-Warnsystem vor. Las-
sen Sie das Fahrzeug umgehend von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
WarnleuchteDetails/Maßnahmen
(Blinkt)
Möglicherweise ist die Feststellb remse nicht vollständig angezogen oder
gelöst
 Betätigen Sie den Schalter der Feststellbremse erneut.
Diese Leuchte leuchtet auf, wenn die Feststellbremse nicht gelöst wurde.
Wenn die Leuchte nach dem vollständigen Lösen der Feststellbremse
erlischt, funktioniert das System ordnungsgemäß.
WarnleuchteDetails/Maßnahmen
(Blinkt)
Weist auf eine Funktionsstörung im Bremsenarretierungssystem hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.

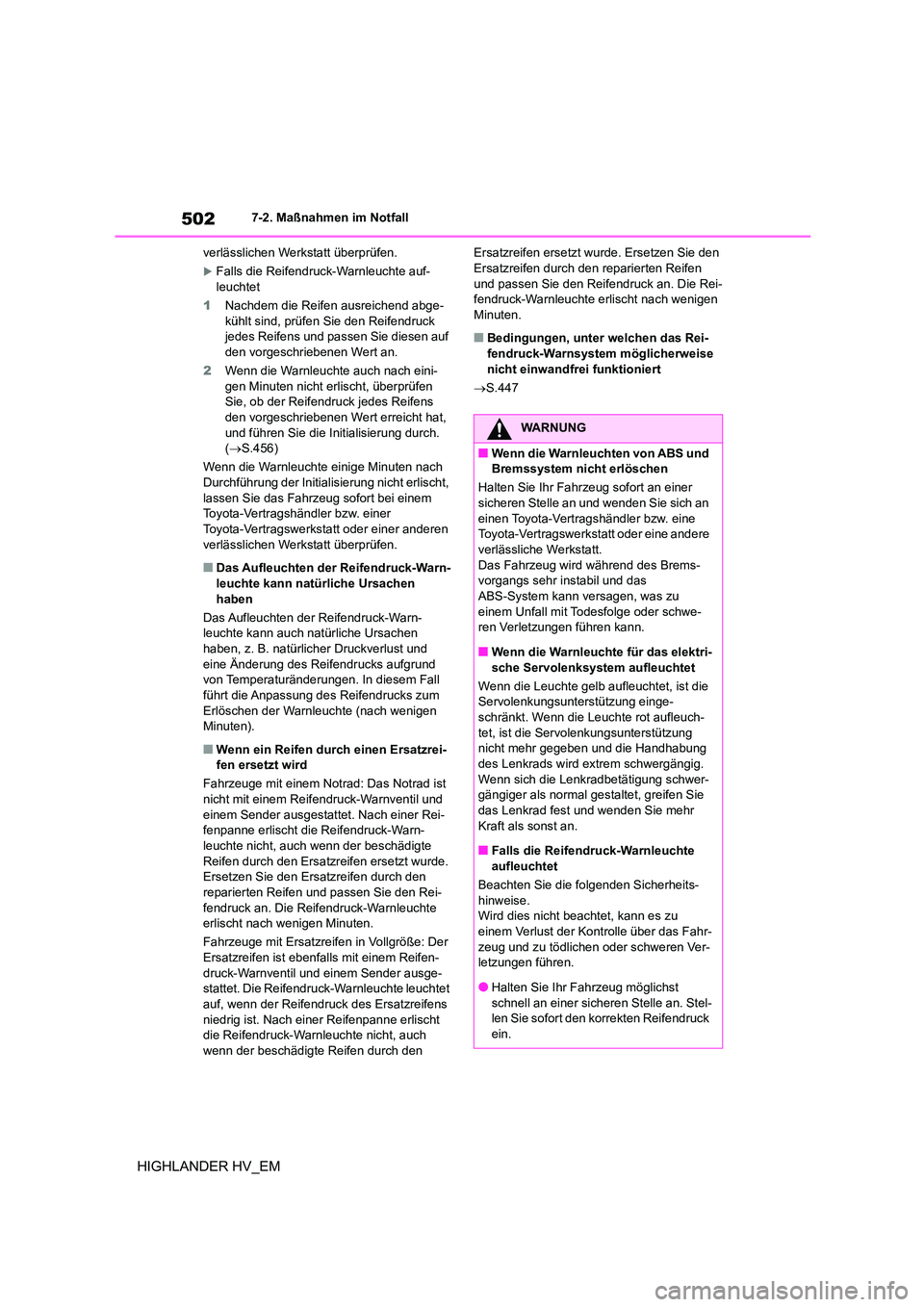

5027-2. Maßnahmen im Notfall
HIGHLANDER HV_EM
verlässlichen Werkstatt überprüfen.
Falls die Reifendruck-Warnleuchte auf- leuchtet
1 Nachdem die Reifen ausreichend abge-
kühlt sind, prüfen Sie den Reifendruck
jedes Reifens und passen Sie diesen auf den vorgeschriebenen Wert an.
2 Wenn die Warnleuchte auch nach eini-
gen Minuten nicht erlischt, überprüfen
Sie, ob der Reifendruck jedes Reifens den vorgeschriebenen Wert erreicht hat,
und führen Sie die Initialisierung durch.
( S.456)
Wenn die Warnleuchte einige Minuten nach
Durchführung der Initiali sierung nicht erlischt, lassen Sie das Fahrzeug sofort bei einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
■Das Aufleuchten der Reifendruck-Warn-
leuchte kann natürliche Ursachen
haben
Das Aufleuchten der Reifendruck-Warn- leuchte kann auch nat ürliche Ursachen
haben, z. B. natürlicher Druckverlust und
eine Änderung des Reifendrucks aufgrund von Temperaturänderungen. In diesem Fall
führt die Anpassung des Reifendrucks zum
Erlöschen der Warnleuchte (nach wenigen Minuten).
■Wenn ein Reifen durch einen Ersatzrei-
fen ersetzt wird
Fahrzeuge mit einem Notrad: Das Notrad ist
nicht mit einem Reifendruck-Warnventil und einem Sender ausgestattet. Nach einer Rei-
fenpanne erlischt die Reifendruck-Warn-
leuchte nicht, auch wenn der beschädigte Reifen durch den Ersatzreifen ersetzt wurde.
Ersetzen Sie den Ersatzreifen durch den
reparierten Reifen und passen Sie den Rei- fendruck an. Die Reifendruck-Warnleuchte
erlischt nach wenigen Minuten.
Fahrzeuge mit Ersatzreifen in Vollgröße: Der
Ersatzreifen ist ebenfalls mit einem Reifen- druck-Warnventil und einem Sender ausge-
stattet. Die Reifendruck-Warnleuchte leuchtet
auf, wenn der Reifendruck des Ersatzreifens niedrig ist. Nach einer Reifenpanne erlischt
die Reifendruck-Warnleuchte nicht, auch
wenn der beschädigte Reifen durch den
Ersatzreifen ersetzt wurde. Ersetzen Sie den Ersatzreifen durch den reparierten Reifen
und passen Sie den Reifendruck an. Die Rei-
fendruck-Warnleuchte erlischt nach wenigen Minuten.
■Bedingungen, unter welchen das Rei-
fendruck-Warnsystem möglicherweise
nicht einwandfrei funktioniert
 S.447
WARNUNG
■Wenn die Warnleuchten von ABS und Bremssystem nicht erlöschen
Halten Sie Ihr Fahrzeug sofort an einer
sicheren Stelle an und wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
Das Fahrzeug wird während des Brems- vorgangs sehr instabil und das
ABS-System kann versagen, was zu
einem Unfall mit Todesfolge oder schwe- ren Verletzungen führen kann.
■Wenn die Warnleuchte für das elektri-
sche Servolenksystem aufleuchtet
Wenn die Leuchte gelb aufleuchtet, ist die
Servolenkungsunterstützung einge- schränkt. Wenn die Leuchte rot aufleuch-
tet, ist die Servolenkungsunterstützung
nicht mehr gegeben und die Handhabung des Lenkrads wird extrem schwergängig.
Wenn sich die Lenkradbetätigung schwer-
gängiger als normal gestaltet, greifen Sie das Lenkrad fest und wenden Sie mehr
Kraft als sonst an.
■Falls die Reifendruck-Warnleuchte aufleuchtet
Beachten Sie die folgenden Sicherheits-
hinweise.
Wird dies nicht beachtet, kann es zu einem Verlust der Kontrolle über das Fahr-
zeug und zu tödlichen oder schweren Ver-
letzungen führen.
●Halten Sie Ihr Fahrzeug möglichst
schnell an einer sicheren Stelle an. Stel-
len Sie sofort den korrekten Reifendruck ein.

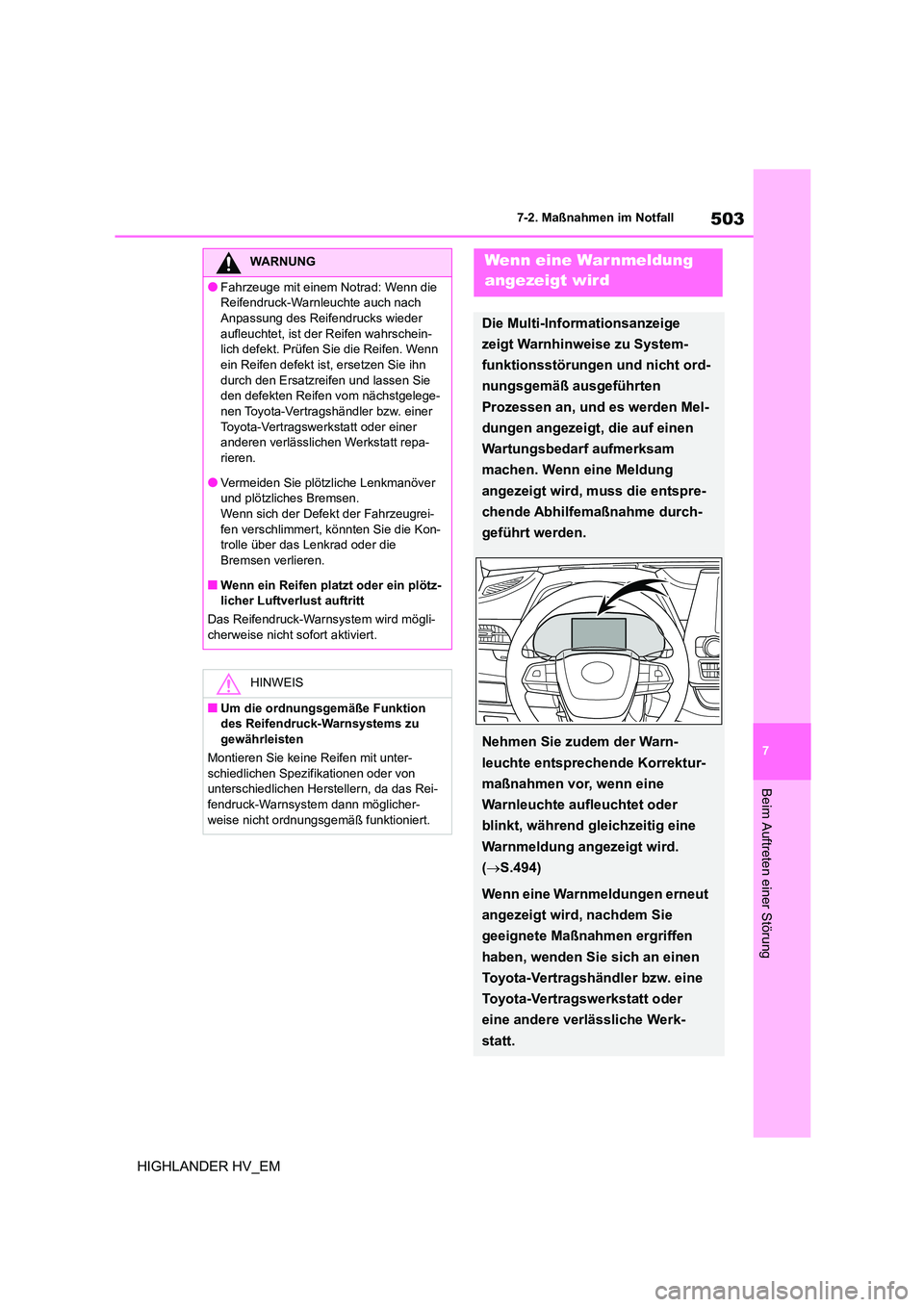

503
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
HIGHLANDER HV_EM
WARNUNG
●Fahrzeuge mit einem Notrad: Wenn die
Reifendruck-Warnleuchte auch nach
Anpassung des Reifendrucks wieder aufleuchtet, ist der Reifen wahrschein-
lich defekt. Prüfen Sie die Reifen. Wenn
ein Reifen defekt ist, ersetzen Sie ihn durch den Ersatzreifen und lassen Sie
den defekten Reifen vom nächstgelege-
nen Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt repa-
rieren.
●Vermeiden Sie plötzliche Lenkmanöver
und plötzliches Bremsen.
Wenn sich der Defekt der Fahrzeugrei- fen verschlimmert, könnten Sie die Kon-
trolle über das Lenkrad oder die
Bremsen verlieren.
■Wenn ein Reifen platzt oder ein plötz-
licher Luftverlust auftritt
Das Reifendruck-Warnsystem wird mögli-
cherweise nicht sofort aktiviert.
HINWEIS
■Um die ordnungsgemäße Funktion
des Reifendruck-Warnsystems zu gewährleisten
Montieren Sie keine Reifen mit unter-
schiedlichen Spezifik ationen oder von
unterschiedlichen Herstellern, da das Rei- fendruck-Warnsystem dann möglicher-
weise nicht ordnungsgemäß funktioniert.
Wenn eine Warnmeldung
angezeigt wird
Die Multi-Informationsanzeige
zeigt Warnhinweise zu System-
funktionsstörungen und nicht ord-
nungsgemäß ausgeführten
Prozessen an, und es werden Mel-
dungen angezeigt, die auf einen
Wartungsbedarf aufmerksam
machen. Wenn eine Meldung
angezeigt wird, muss die entspre-
chende Abhilfemaßnahme durch-
geführt werden.
Nehmen Sie zudem der Warn-
leuchte entsprechende Korrektur-
maßnahmen vor, wenn eine
Warnleuchte aufleuchtet oder
blinkt, während gleichzeitig eine
Warnmeldung angezeigt wird.
( S.494)
Wenn eine Warnmeldungen erneut
angezeigt wird, nachdem Sie
geeignete Maßnahmen ergriffen
haben, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder
eine andere verlässliche Werk-
statt.

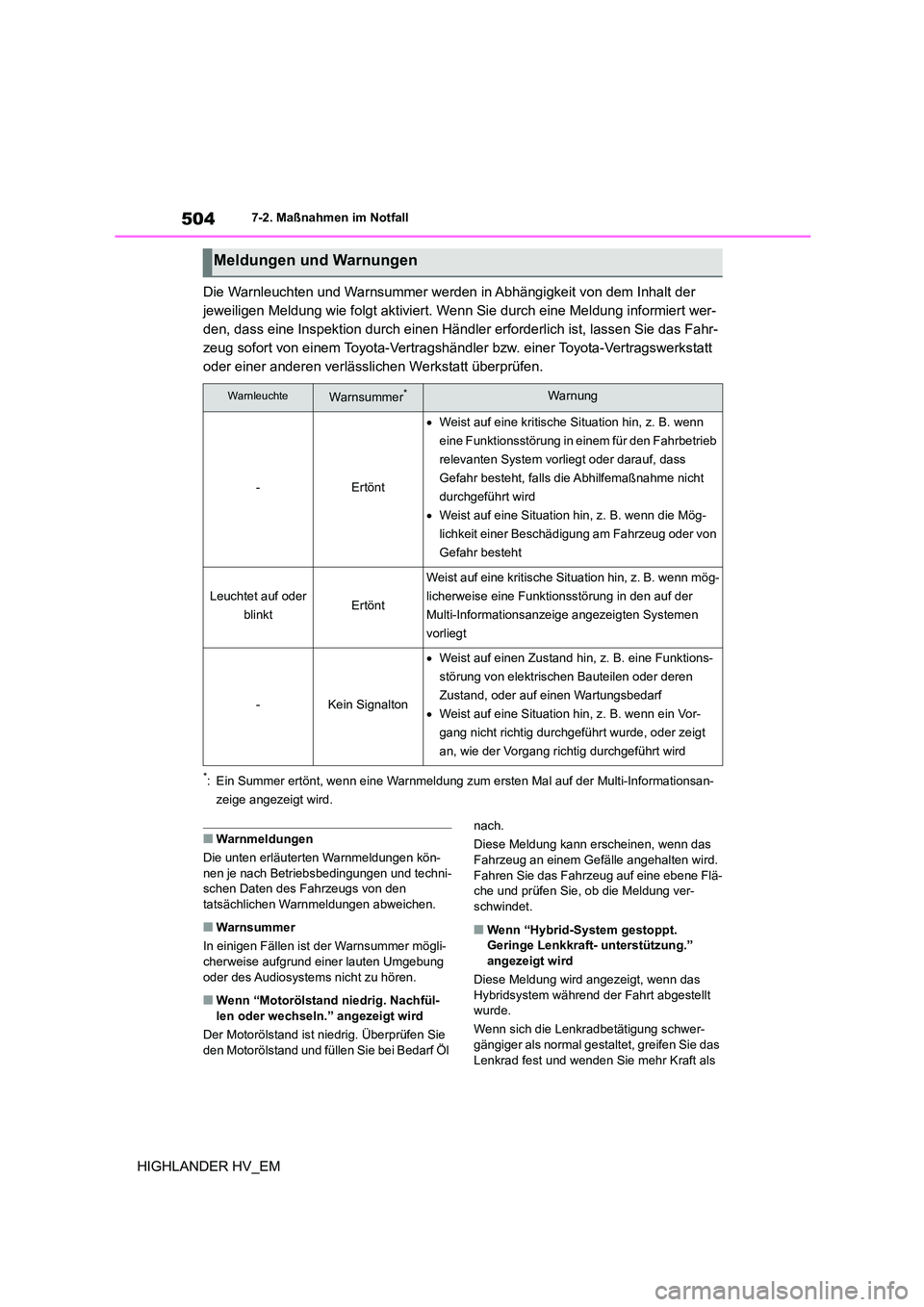

5047-2. Maßnahmen im Notfall
HIGHLANDER HV_EM
Die Warnleuchten und Warnsummer werden in Abhängigkeit von dem Inhalt der
jeweiligen Meldung wie folgt aktiviert. Wenn Sie durch eine Meldung informiert wer-
den, dass eine Inspektion durch einen Händler erforderlich ist, lassen Sie das Fahr-
zeug sofort von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen verlässlichen Werkstatt überprüfen.
*: Ein Summer ertönt, wenn eine Warnmeldung zum ersten Mal auf der Multi-Informationsan-
zeige angezeigt wird.
■Warnmeldungen
Die unten erläuterten Warnmeldungen kön-
nen je nach Betriebsbedingungen und techni- schen Daten des Fahrzeugs von den
tatsächlichen Warnmeldungen abweichen.
■Warnsummer
In einigen Fällen ist der Warnsummer mögli-
cherweise aufgrund einer lauten Umgebung oder des Audiosystems nicht zu hören.
■Wenn “Motorölstand niedrig. Nachfül-
len oder wechseln.” angezeigt wird
Der Motorölstand ist niedrig. Überprüfen Sie
den Motorölstand und füllen Sie bei Bedarf Öl
nach.
Diese Meldung kann erscheinen, wenn das
Fahrzeug an einem Gefälle angehalten wird.
Fahren Sie das Fahrzeug auf eine ebene Flä- che und prüfen Sie, ob die Meldung ver-
schwindet.
■Wenn “Hybrid-System gestoppt.
Geringe Lenkkraft- unterstützung.” angezeigt wird
Diese Meldung wird angezeigt, wenn das
Hybridsystem während der Fahrt abgestellt
wurde.
Wenn sich die Lenkradbetätigung schwer- gängiger als normal gestaltet, greifen Sie das
Lenkrad fest und wenden Sie mehr Kraft als
Meldungen und Warnungen
WarnleuchteWarnsummer*Warnung
-Ertönt
 Weist auf eine kritische Situation hin, z. B. wenn
eine Funktionsstörung in einem für den Fahrbetrieb
relevanten System vorliegt oder darauf, dass
Gefahr besteht, falls die Abhilfemaßnahme nicht
durchgeführt wird
 Weist auf eine Situation hin, z. B. wenn die Mög-
lichkeit einer Beschädigung am Fahrzeug oder von
Gefahr besteht
Leuchtet auf oder
blinktErtönt
Weist auf eine kritische Situation hin, z. B. wenn mög-
licherweise eine Funktionsstörung in den auf der
Multi-Informationsanzeige angezeigten Systemen
vorliegt
-Kein Signalton
 Weist auf einen Zustand hin, z. B. eine Funktions-
störung von elektrischen Bauteilen oder deren
Zustand, oder auf einen Wartungsbedarf
 Weist auf eine Situation hin, z. B. wenn ein Vor-
gang nicht richtig durchgeführt wurde, oder zeigt
an, wie der Vorgang richtig durchgeführt wird
