4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
HIGHLANDER HV_EM

3304-5. Verwendung der Fahrassistenz-Systeme
HIGHLANDER HV_EM

331
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
HIGHLANDER HV_EM
Verwenden Sie die Steuerschalter für
die Instrumente, um die Funktion
ein-/auszuschalten.
1 Drücken Sie oder auf den
Steuerschaltern für die Instrumente
und wählen Sie aus.

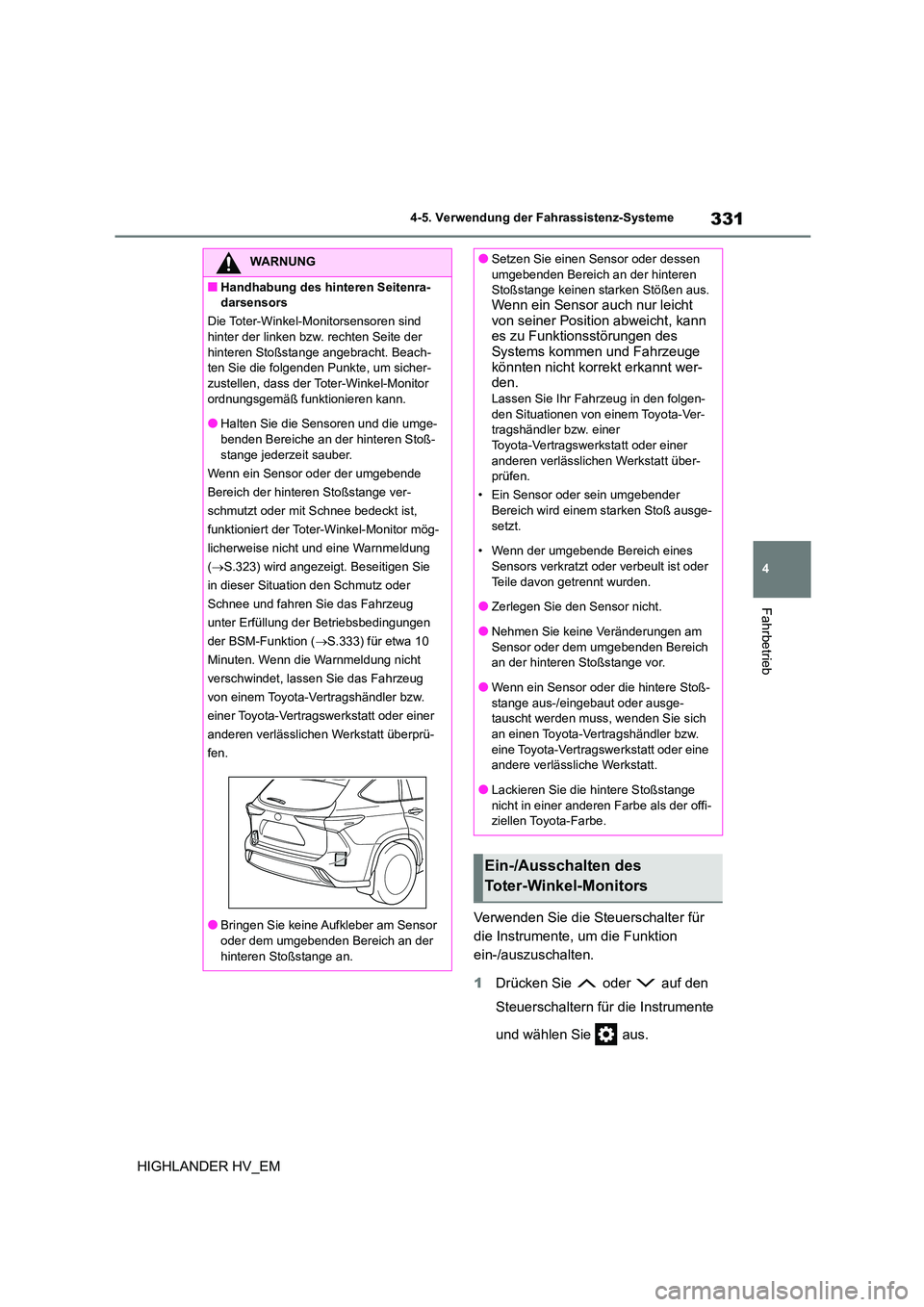

WARNUNG
■Handhabung des hinteren Seitenra-
darsensors
Die Toter-Winkel-M onitorsensoren sind
hinter der linken bzw. rechten Seite der hinteren Stoßstange angebracht. Beach-
ten Sie die folgenden Punkte, um sicher-
zustellen, dass der Toter-Winkel-Monitor ordnungsgemäß funktionieren kann.
●Halten Sie die Sensoren und die umge-
benden Bereiche an der hinteren Stoß- stange jederzeit sauber.
Wenn ein Sensor oder der umgebende
Bereich der hinteren Stoßstange ver-
schmutzt oder mit Schnee bedeckt ist,
funktioniert der Toter-Winkel-Monitor mög-
licherweise nicht und eine Warnmeldung
( S.323) wird angezeigt. Beseitigen Sie
in dieser Situation den Schmutz oder
Schnee und fahren Sie das Fahrzeug
unter Erfüllung der Betriebsbedingungen
der BSM-Funktion ( S.333) für etwa 10
Minuten. Wenn die Warnmeldung nicht
verschwindet, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprü-
fen.
●Bringen Sie keine Aufkleber am Sensor
oder dem umgebenden Bereich an der
hinteren Stoßstange an.
●Setzen Sie einen Sensor oder dessen
umgebenden Bereich an der hinteren
Stoßstange keinen starken Stößen aus.Wenn ein Sensor auch nur leicht
von seiner Position abweicht, kann
es zu Funktionsstörungen des Systems kommen und Fahrzeuge
könnten nicht korre kt erkannt wer-
den.Lassen Sie Ihr Fahrzeug in den folgen-
den Situationen von einem Toyota-Ver-
tragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt über-
prüfen.
• Ein Sensor oder sein umgebender
Bereich wird einem starken Stoß ausge- setzt.
• Wenn der umgebende Bereich eines
Sensors verkratzt oder verbeult ist oder Teile davon getrennt wurden.
●Zerlegen Sie den Sensor nicht.
●Nehmen Sie keine Veränderungen am Sensor oder dem umgebenden Bereich
an der hinteren Stoßstange vor.
●Wenn ein Sensor oder die hintere Stoß- stange aus-/eingebaut oder ausge-
tauscht werden muss, wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
●Lackieren Sie die hintere Stoßstange nicht in einer anderen Farbe als der offi-
ziellen Toyota-Farbe.
Ein-/Ausschalten des
Toter-Winkel-Monitors

3324-5. Verwendung der Fahrassistenz-Systeme
HIGHLANDER HV_EM

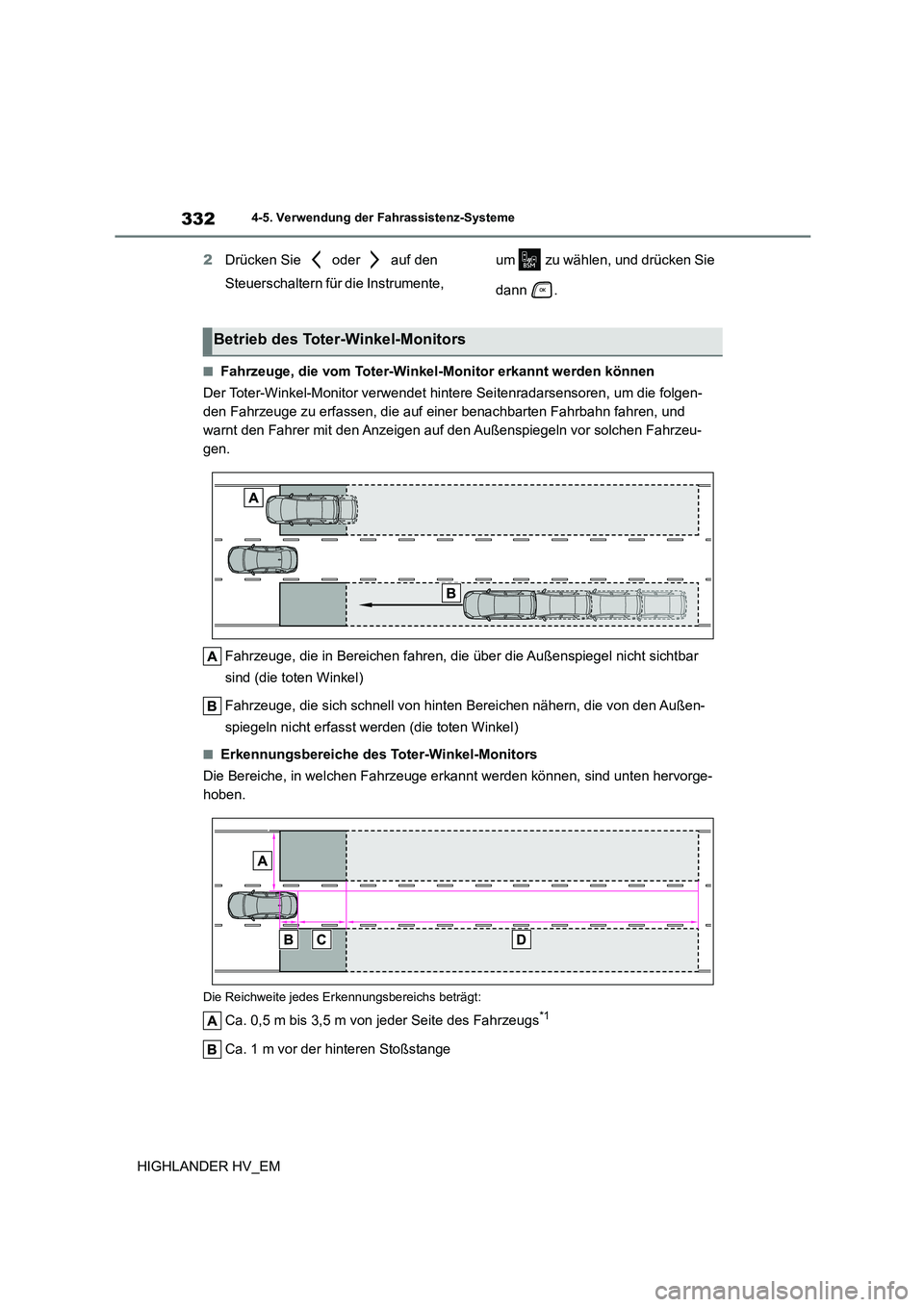

2 Drücken Sie oder auf den
Steuerschaltern für die Instrumente,
um zu wählen, und drücken Sie
dann .
■Fahrzeuge, die vom Toter-Winkel-Monitor erkannt werden können
Der Toter-Winkel-Monitor verwendet hintere Seitenradarsensoren, um die folgen-
den Fahrzeuge zu erfassen, die auf einer benachbarten Fahrbahn fahren, und
warnt den Fahrer mit den Anzeigen auf den Außenspiegeln vor solchen Fahrzeu-
gen.
Fahrzeuge, die in Bereichen fahren, die über die Außenspiegel nicht sichtbar
sind (die toten Winkel)
Fahrzeuge, die sich schnell von hinten Bereichen nähern, die von den Außen-
spiegeln nicht erfasst werden (die toten Winkel)
■Erkennungsbereiche des Toter-Winkel-Monitors
Die Bereiche, in welchen Fahrzeuge erkannt werden können, sind unten hervorge-
hoben.
Die Reichweite jedes Erkennungsbereichs beträgt:
Ca. 0,5 m bis 3,5 m von jeder Seite des Fahrzeugs*1
Ca. 1 m vor der hinteren Stoßstange
Betrieb des Toter-Winkel-Monitors

333
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
HIGHLANDER HV_EM

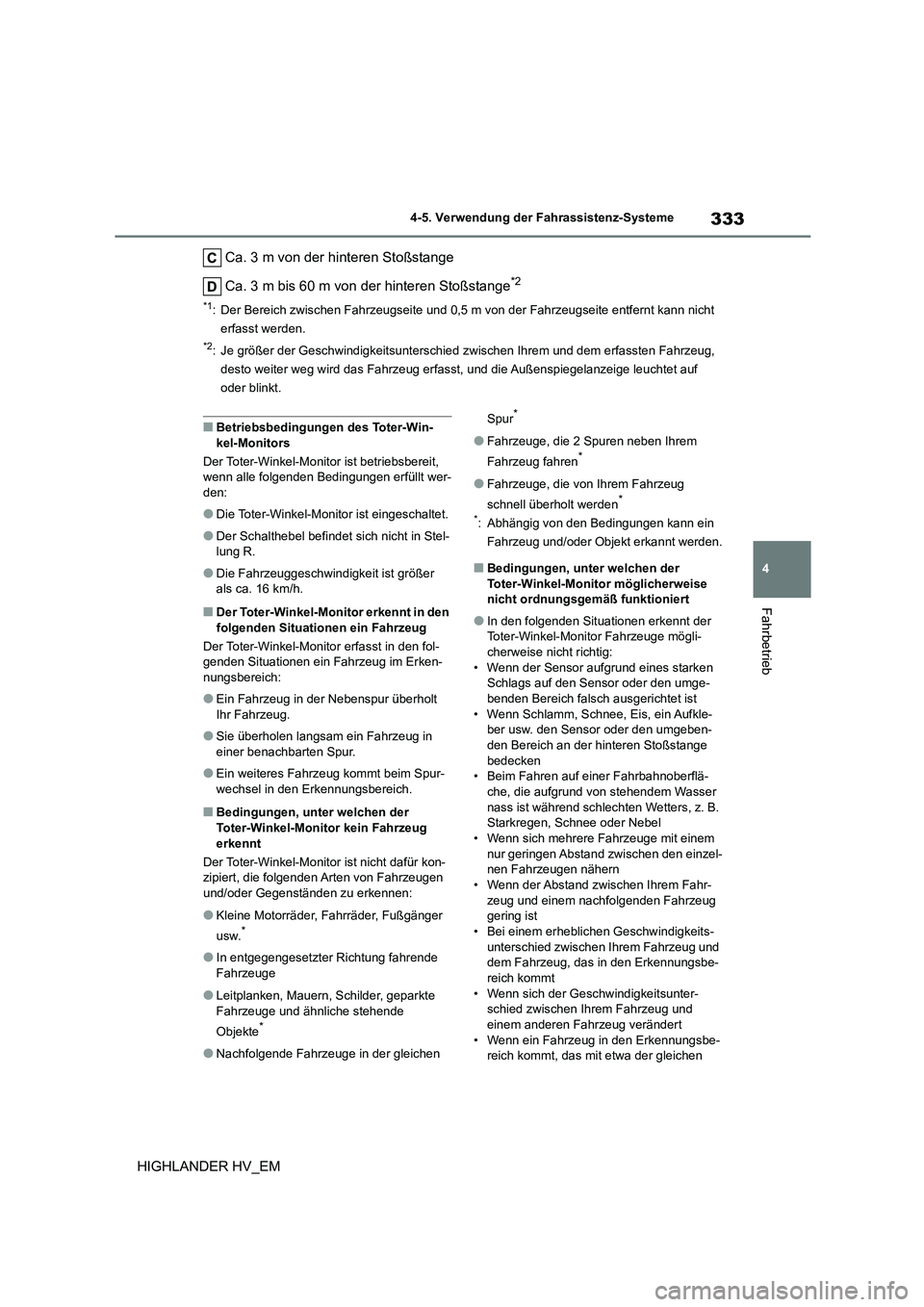

Ca. 3 m von der hinteren Stoßstange
Ca. 3 m bis 60 m von der hinteren Stoßstange*2
*1: Der Bereich zwischen Fahrzeugseite und 0,5 m von der Fahrzeugseite entfernt kann nicht
erfasst werden.
*2: Je größer der Geschwindigkeitsunterschied zwischen Ihrem und dem erfassten Fahrzeug,
desto weiter weg wird das Fahrzeug erfass t, und die Außenspiegelanzeige leuchtet auf
oder blinkt.
■Betriebsbedingungen des Toter-Win-
kel-Monitors
Der Toter-Winkel-Monitor ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt wer-
den:
●Die Toter-Winkel-Moni tor ist eingeschaltet.
●Der Schalthebel befindet sich nicht in Stel- lung R.
●Die Fahrzeuggeschwindigkeit ist größer als ca. 16 km/h.
■Der Toter-Winkel-Monitor erkennt in den
folgenden Situationen ein Fahrzeug
Der Toter-Winkel-Monitor erfasst in den fol-
genden Situationen ein Fahrzeug im Erken- nungsbereich:
●Ein Fahrzeug in der Nebenspur überholt Ihr Fahrzeug.
●Sie überholen langsam ein Fahrzeug in einer benachbarten Spur.
●Ein weiteres Fahrzeug kommt beim Spur-wechsel in den Erkennungsbereich.
■Bedingungen, unter welchen der
Toter-Winkel-Monitor kein Fahrzeug
erkennt
Der Toter-Winkel-Monitor ist nicht dafür kon- zipiert, die folgenden Arten von Fahrzeugen
und/oder Gegenständen zu erkennen:
●Kleine Motorräder, Fahrräder, Fußgänger
usw.*
●In entgegengesetzter Richtung fahrende
Fahrzeuge
●Leitplanken, Mauern, Schilder, geparkte
Fahrzeuge und ähnliche stehende
Objekte*
●Nachfolgende Fahrzeuge in der gleichen
Spur*
●Fahrzeuge, die 2 Spuren neben Ihrem
Fahrzeug fahren*
●Fahrzeuge, die von Ihrem Fahrzeug
schnell überholt werden*
*: Abhängig von den Bedingungen kann ein
Fahrzeug und/oder Objekt erkannt werden.
■Bedingungen, unter welchen der Toter-Winkel-Monitor möglicherweise
nicht ordnungsgemäß funktioniert
●In den folgenden Situationen erkennt der
Toter-Winkel-Monitor Fahrzeuge mögli-
cherweise nicht richtig: • Wenn der Sensor aufgrund eines starken
Schlags auf den Sensor oder den umge-
benden Bereich falsch ausgerichtet ist • Wenn Schlamm, Schnee, Eis, ein Aufkle-
ber usw. den Sensor oder den umgeben-
den Bereich an der hinteren Stoßstange bedecken
• Beim Fahren auf einer Fahrbahnoberflä-
che, die aufgrund von stehendem Wasser nass ist während schlechten Wetters, z. B.
Starkregen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge mit einem nur geringen Abstand zwischen den einzel-
nen Fahrzeugen nähern
• Wenn der Abstand zwischen Ihrem Fahr- zeug und einem nachfolgenden Fahrzeug
gering ist
• Bei einem erheblichen Geschwindigkeits- unterschied zwischen Ihrem Fahrzeug und
dem Fahrzeug, das in den Erkennungsbe-
reich kommt • Wenn sich der Geschwindigkeitsunter-
schied zwischen Ihrem Fahrzeug und
einem anderen Fahrzeug verändert • Wenn ein Fahrzeug in den Erkennungsbe-
reich kommt, das mit etwa der gleichen

3344-5. Verwendung der Fahrassistenz-Systeme
HIGHLANDER HV_EM

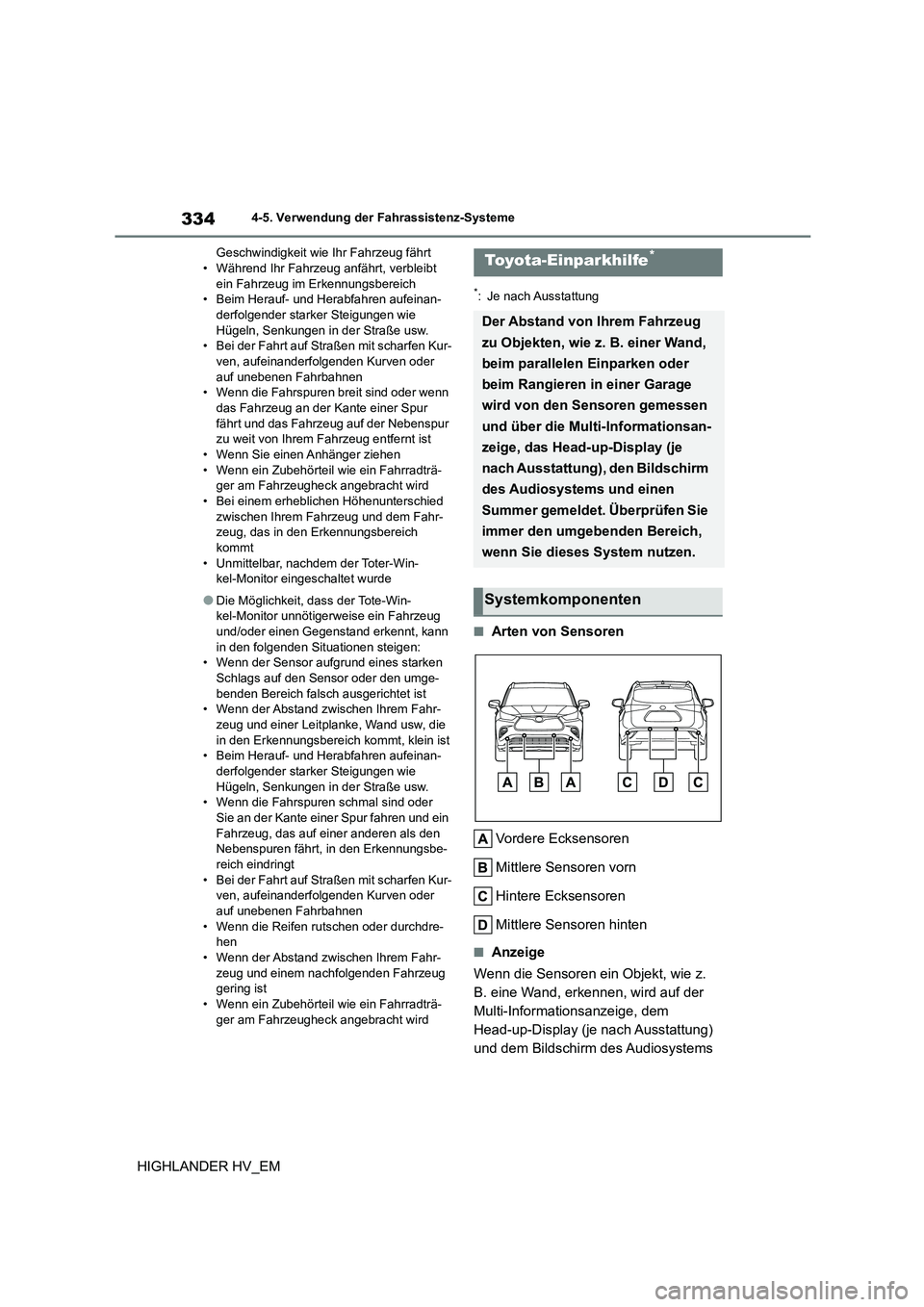

Geschwindigkeit wie Ihr Fahrzeug fährt • Während Ihr Fahrzeug anfährt, verbleibt
ein Fahrzeug im Erkennungsbereich
• Beim Herauf- und Herabfahren aufeinan- derfolgender starker Steigungen wie
Hügeln, Senkungen in der Straße usw.
• Bei der Fahrt auf Straßen mit scharfen Kur- ven, aufeinanderfolgenden Kurven oder
auf unebenen Fahrbahnen
• Wenn die Fahrspuren breit sind oder wenn das Fahrzeug an der Kante einer Spur
fährt und das Fahrzeug auf der Nebenspur
zu weit von Ihrem Fahrzeug entfernt ist
• Wenn Sie einen Anhänger ziehen • Wenn ein Zubehörteil wie ein Fahrradträ-
ger am Fahrzeugheck angebracht wird
• Bei einem erheblichen Höhenunterschied zwischen Ihrem Fahrzeug und dem Fahr-
zeug, das in den Erkennungsbereich
kommt • Unmittelbar, nachdem der Toter-Win-
kel-Monitor eingeschaltet wurde
●Die Möglichkeit, dass der Tote-Win-
kel-Monitor unnötigerweise ein Fahrzeug
und/oder einen Gegenstand erkennt, kann in den folgenden Situationen steigen:
• Wenn der Sensor aufgrund eines starken
Schlags auf den Sensor oder den umge- benden Bereich falsch ausgerichtet ist
• Wenn der Abstand zwischen Ihrem Fahr-
zeug und einer Leitplanke, Wand usw, die in den Erkennungsbereich kommt, klein ist
• Beim Herauf- und Herabfahren aufeinan-
derfolgender starker Steigungen wie Hügeln, Senkungen in der Straße usw.
• Wenn die Fahrspuren schmal sind oder
Sie an der Kante einer Spur fahren und ein Fahrzeug, das auf einer anderen als den
Nebenspuren fährt, in den Erkennungsbe-
reich eindringt • Bei der Fahrt auf Straßen mit scharfen Kur-
ven, aufeinanderfolgenden Kurven oder
auf unebenen Fahrbahnen • Wenn die Reifen rutschen oder durchdre-
hen
• Wenn der Abstand zwischen Ihrem Fahr- zeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn ein Zubehörteil wie ein Fahrradträ- ger am Fahrzeugheck angebracht wird
*: Je nach Ausstattung
■Arten von Sensoren
Vordere Ecksensoren
Mittlere Sensoren vorn
Hintere Ecksensoren
Mittlere Sensoren hinten
■Anzeige
Wenn die Sensoren ein Objekt, wie z.
B. eine Wand, erkennen, wird auf der
Multi-Informationsanzeige, dem
Head-up-Display (je nach Ausstattung)
und dem Bildschirm des Audiosystems
Toyota-Einparkhilfe*
Der Abstand von Ihrem Fahrzeug
zu Objekten, wie z. B. einer Wand,
beim parallelen Einparken oder
beim Rangieren in einer Garage
wird von den Sensoren gemessen
und über die Multi-Informationsan-
zeige, das Head-up-Display (je
nach Ausstattung), den Bildschirm
des Audiosystems und einen
Summer gemeldet. Überprüfen Sie
immer den umgebenden Bereich,
wenn Sie dieses System nutzen.
Systemkomponenten

335
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
HIGHLANDER HV_EM

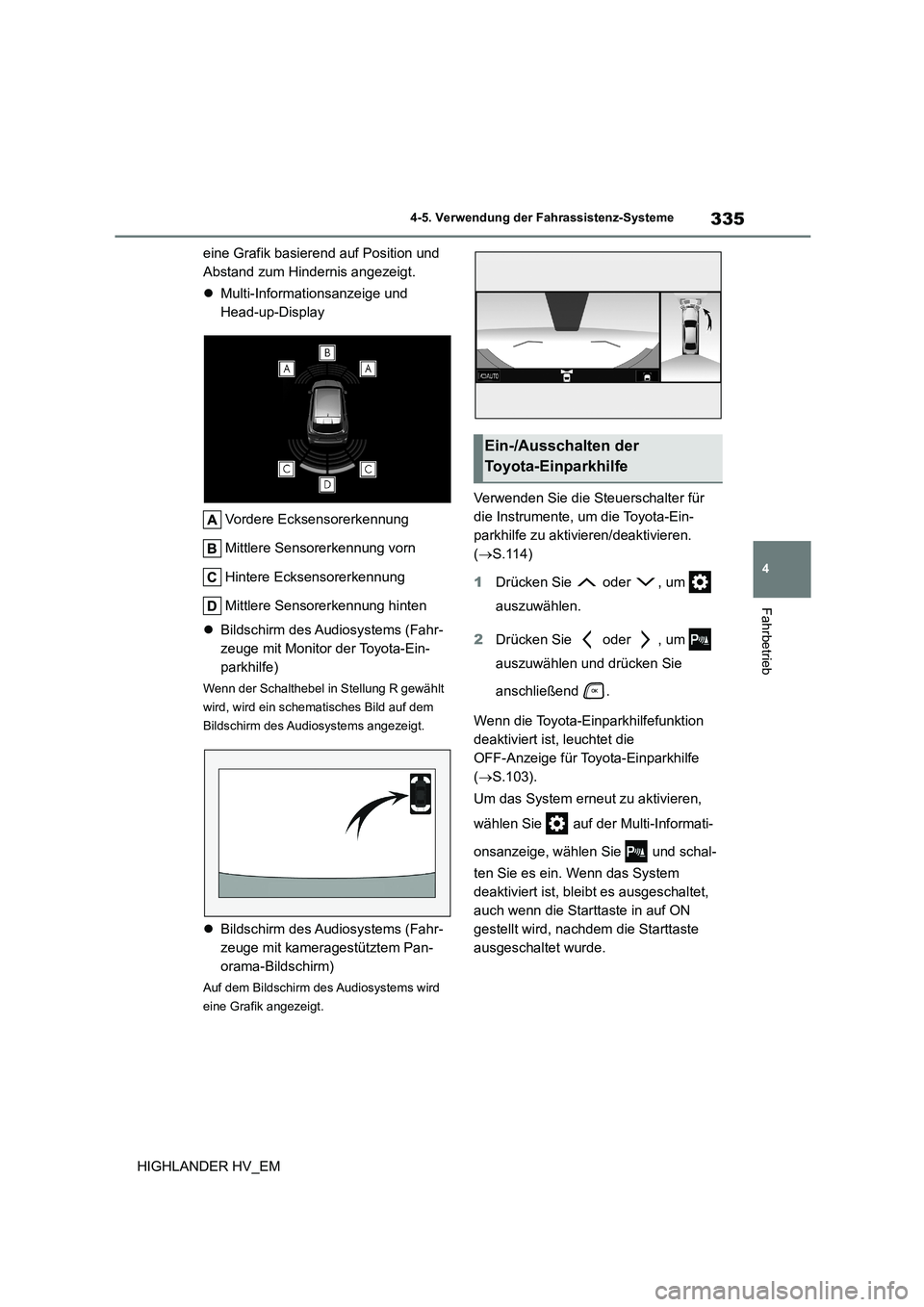

eine Grafik basierend auf Position und
Abstand zum Hindernis angezeigt.
 Multi-Informationsanzeige und
Head-up-Display
Vordere Ecksensorerkennung
Mittlere Sensorerkennung vorn
Hintere Ecksensorerkennung
Mittlere Sensorerkennung hinten
 Bildschirm des Audiosystems (Fahr-
zeuge mit Monitor der Toyota-Ein-
parkhilfe)
Wenn der Schalthebel in Stellung R gewählt
wird, wird ein schematisches Bild auf dem
Bildschirm des Audi osystems angezeigt.
Bildschirm des Audiosystems (Fahr-
zeuge mit kameragestütztem Pan-
orama-Bildschirm)
Auf dem Bildschirm des Audiosystems wird
eine Grafik angezeigt.
Verwenden Sie die Steuerschalter für
die Instrumente, um die Toyota-Ein-
parkhilfe zu aktivieren/deaktivieren.
( S.114)
1 Drücken Sie oder , um
auszuwählen.
2 Drücken Sie oder , um
auszuwählen und drücken Sie
anschließend .
Wenn die Toyota-Einparkhilfefunktion
deaktiviert ist, leuchtet die
OFF-Anzeige für Toyota-Einparkhilfe
( S.103).
Um das System erneut zu aktivieren,
wählen Sie auf der Multi-Informati-
onsanzeige, wählen Sie und schal-
ten Sie es ein. Wenn das System
deaktiviert ist, bleibt es ausgeschaltet,
auch wenn die Starttaste in auf ON
gestellt wird, nachdem die Starttaste
ausgeschaltet wurde.
Ein-/Ausschalten der
Toyota-Einparkhilfe

3364-5. Verwendung der Fahrassistenz-Systeme
HIGHLANDER HV_EM

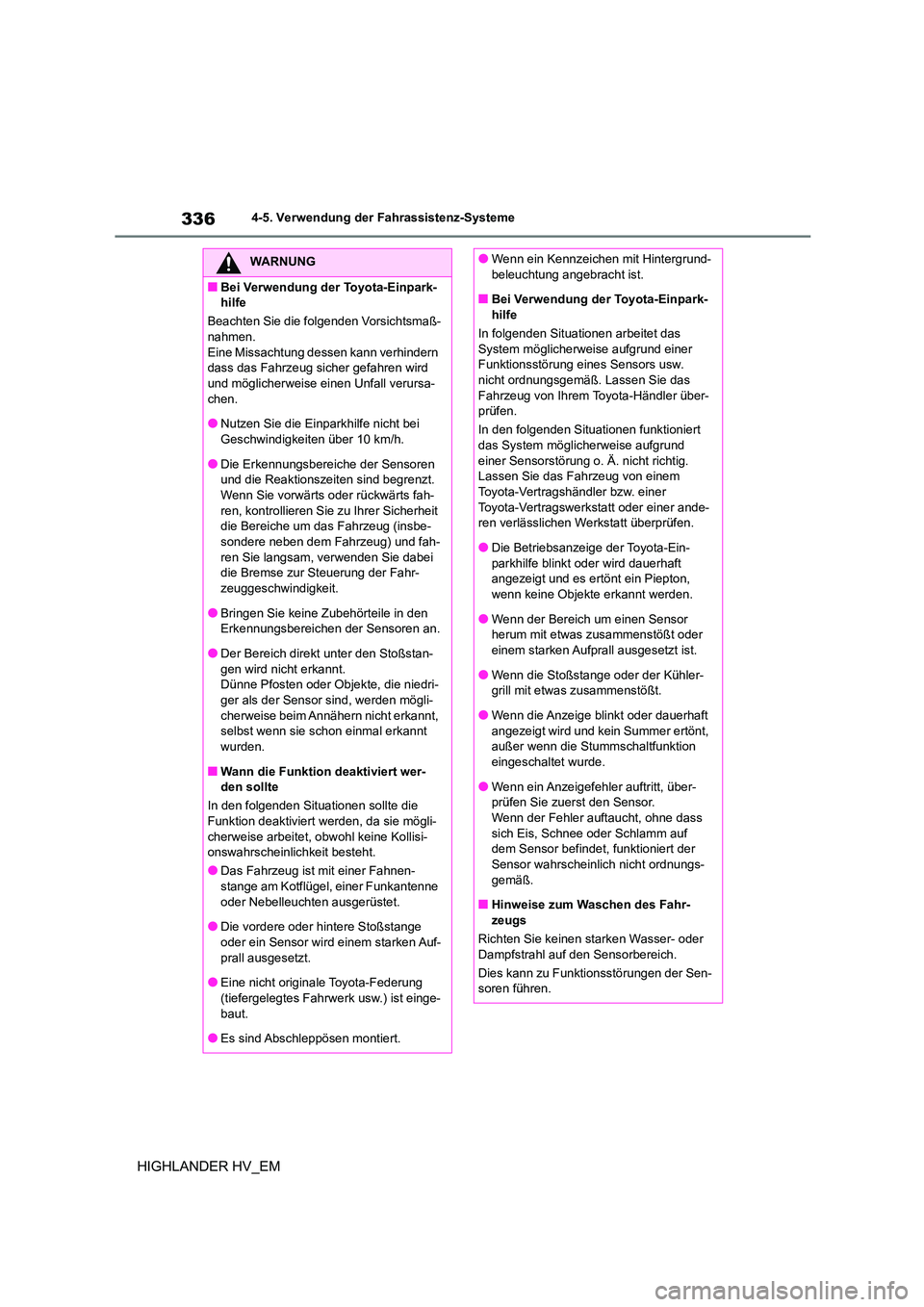

WARNUNG
■Bei Verwendung der Toyota-Einpark-
hilfe
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Eine Missachtung dessen kann verhindern
dass das Fahrzeug sicher gefahren wird
und möglicherweise einen Unfall verursa- chen.
●Nutzen Sie die Einparkhilfe nicht bei
Geschwindigkeiten über 10 km/h.
●Die Erkennungsbereiche der Sensoren
und die Reaktionszeiten sind begrenzt.
Wenn Sie vorwärts oder rückwärts fah- ren, kontrollieren Sie zu Ihrer Sicherheit
die Bereiche um das Fahrzeug (insbe-
sondere neben dem Fahrzeug) und fah- ren Sie langsam, verwenden Sie dabei
die Bremse zur Steuerung der Fahr-
zeuggeschwindigkeit.
●Bringen Sie keine Zubehörteile in den
Erkennungsbereichen der Sensoren an.
●Der Bereich direkt unter den Stoßstan- gen wird nicht erkannt.
Dünne Pfosten oder Objekte, die niedri-
ger als der Sensor sind, werden mögli-
cherweise beim Annähern nicht erkannt, selbst wenn sie schon einmal erkannt
wurden.
■Wann die Funktion deaktiviert wer- den sollte
In den folgenden Situationen sollte die
Funktion deaktiviert werden, da sie mögli-
cherweise arbeitet, obw ohl keine Kollisi- onswahrscheinlichkeit besteht.
●Das Fahrzeug ist mit einer Fahnen-
stange am Kotflügel, einer Funkantenne
oder Nebelleuchten ausgerüstet.
●Die vordere oder hintere Stoßstange
oder ein Sensor wird einem starken Auf-
prall ausgesetzt.
●Eine nicht originale Toyota-Federung
(tiefergelegtes Fahrwerk usw.) ist einge-
baut.
●Es sind Abschleppösen montiert.
●Wenn ein Kennzeichen mit Hintergrund-
beleuchtung angebracht ist.
■Bei Verwendung der Toyota-Einpark- hilfe
In folgenden Situationen arbeitet das
System möglicherweise aufgrund einer
Funktionsstörung eines Sensors usw. nicht ordnungsgemäß. Lassen Sie das
Fahrzeug von Ihrem Toyota-Händler über-
prüfen.
In den folgenden Situationen funktioniert
das System möglicherweise aufgrund einer Sensorstörung o. Ä. nicht richtig.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
●Die Betriebsanzeige der Toyota-Ein- parkhilfe blinkt oder wird dauerhaft
angezeigt und es ertönt ein Piepton,
wenn keine Objekte erkannt werden.
●Wenn der Bereich um einen Sensor
herum mit etwas zusammenstößt oder
einem starken Aufprall ausgesetzt ist.
●Wenn die Stoßstange oder der Kühler-
grill mit etwas zusammenstößt.
●Wenn die Anzeige blinkt oder dauerhaft angezeigt wird und kein Summer ertönt,
außer wenn die Stummschaltfunktion
eingeschaltet wurde.
●Wenn ein Anzeigefehler auftritt, über-
prüfen Sie zuerst den Sensor.
Wenn der Fehler auftaucht, ohne dass sich Eis, Schnee oder Schlamm auf
dem Sensor befindet, funktioniert der
Sensor wahrscheinlich nicht ordnungs- gemäß.
■Hinweise zum Waschen des Fahr-
zeugs
Richten Sie keinen starken Wasser- oder Dampfstrahl auf den Sensorbereich.
Dies kann zu Funktionsstörungen der Sen-
soren führen.
