2020 Peugeot Partner Инструкция по эксплуатации (in Russian)

47

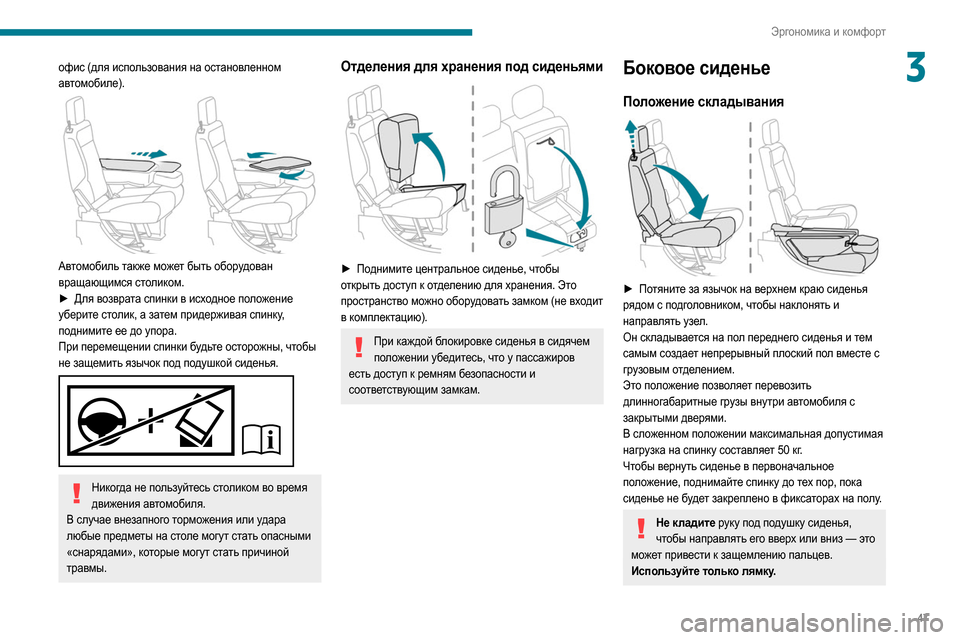

Эргономика и комфорт
3офис (для использования на остановленном
автомобиле).


Автомобиль также может быть оборудован
вращающимся столиком.
►
Для
возврата спинки в исходное положение
уберите столик, а затем придерживая спинку,
поднимите ее до упора.
При перемещении спинки будьте осторожны, чтобы
не защемить язычок под подушкой сиденья.


Никогда не пользуйтесь столиком во время движения автомобиля.
В случае внезапного торможения или удара
любые предметы на столе могут стать опасными
«снарядами», которые могут стать причиной
травмы.
Отделения для хранения под сиденьями

► Поднимите центральное сиденье, чтобы
открыть доступ к отделению для хранения. Это
пространство можно оборудовать замком (не входит
в комплектацию).
При каждой блокировке сиденья в сидячем положении убедитесь, что у пассажиров
есть доступ к ремням безопасности и
соответствующим замкам.
Боковое сиденье
Положение складывания

► Потяните за язычок на верхнем краю сиденья
рядом с подголовником, чтобы наклонять и
направлять узел.
Он складывается на пол переднего сиденья и тем
самым создает непрерывный плоский пол вместе с
грузовым отделением.
Это положение позволяет перевозить
длинногабаритные грузы внутри автомобиля с
закрытыми дверями.
В сложенном положении максимальная допустимая
нагрузка на спинку составляет 50
кг.
Чтобы вернуть сиденье в первоначальное
положение, поднимайте спинку до тех пор, пока
сиденье не будет закреплено в фиксаторах на полу.
Не кладите руку под подушку сиденья, чтобы направлять его вверх или вниз — это
может привести к защемлению пальцев.
Используйте только лямку.

48

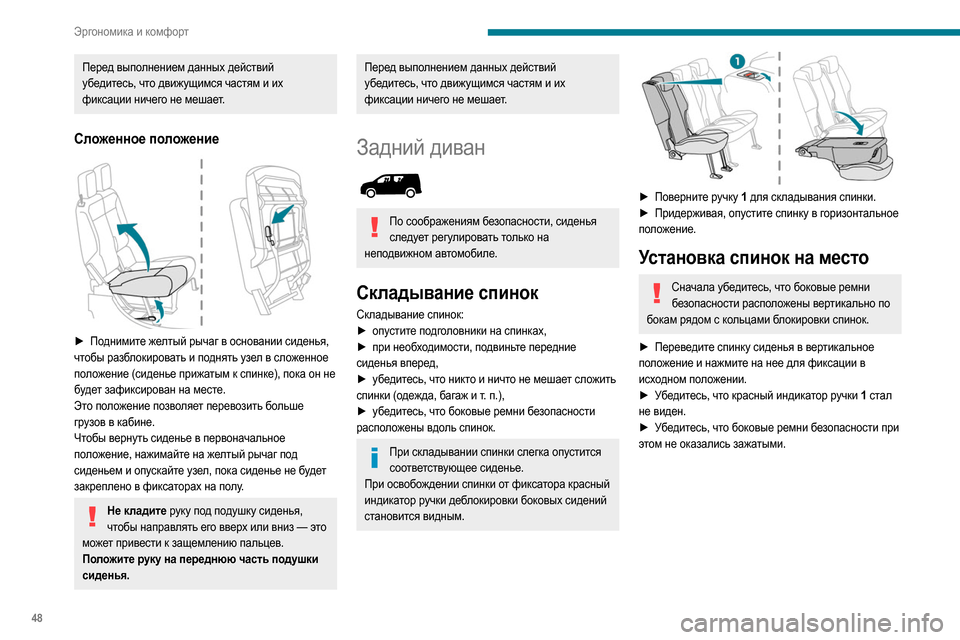

Эргономика и комфорт
Перед выполнением данных действий
убедитесь, что движущимся частям и их
фиксации ничего не мешает.
Сложенное положение

► Поднимите желтый рычаг в основании сиденья,
чтобы разблокировать и поднять узел в сложенное
положение (сиденье прижатым к спинке), пока он не
будет зафиксирован на месте.
Это положение позволяет перевозить больше
грузов в кабине.
Чтобы вернуть сиденье в первоначальное
положение, нажимайте на желтый рычаг под
сиденьем и опускайте узел, пока сиденье не будет
закреплено в фиксаторах на полу.
Не кладите руку под подушку сиденья, чтобы направлять его вверх или вниз — это
может привести к защемлению пальцев.
Положите руку на переднюю часть подушки
сиденья.
Перед выполнением данных действий
убедитесь, что движущимся частям и их
фиксации ничего не мешает.
Задний диван

По соображениям безопасности, сиденья следует регулировать только на
неподвижном автомобиле.
Складывание спинок
Складывание спинок:
► оп устите подголовники на спинках,
►

п
ри необходимости, подвиньте передние
сиденья вперед,
►

у
бедитесь, что никто и ничто не мешает сложить
спинки (одежда, багаж и т.
п.),
►

у
бедитесь, что боковые ремни безопасности
расположены вдоль спинок.
При складывании спинки слегка опустится соответствующее сиденье.
При освобождении спинки от фиксатора красный
индикатор ручки деблокировки боковых сидений
становится видным.


► Поверните ручку 1 для складывания спинки.
► Придержив ая, опустите спинку в горизонтальное
положение.
Установка спинок на место
Сначала убедитесь, что боковые ремни безопасности расположены вертикально по
бокам рядом с кольцами блокировки спинок.
►

Перев
едите спинку сиденья в вертикальное
положение и нажмите на нее для фиксации в
исходном положении.
►

У

бедитесь, что красный индикатор ручки 1 стал
не виден.
►

У

бедитесь, что боковые ремни безопасности при
этом не оказались зажатыми.
Регулировка подголовника
по высоте


► Чтобы поднять подголовник, потяните его кверху
до постановки на последний фиксатор (насечку).
► Чтобы его снять, нажмите на выступ A и
потяните его вверх.
► Чтобы вновь установить: вставьте стержни
подголовника в отверстия так, чтобы они вошли
строго вдоль оси спинки.
► Чтобы опустить его, нажмите одновременно на
фиксатор A и на подголовник.
Подголовник имеет направляющие стержни
с зубчатыми насечками-фиксаторами,
которые препятствуют его самопроизвольному
опусканию (устройство безопасности на случай
аварии).
При правильной регулировке верхний край
подголовника должен находиться на уровне
макушки головы.

49
Эргономика и комфорт

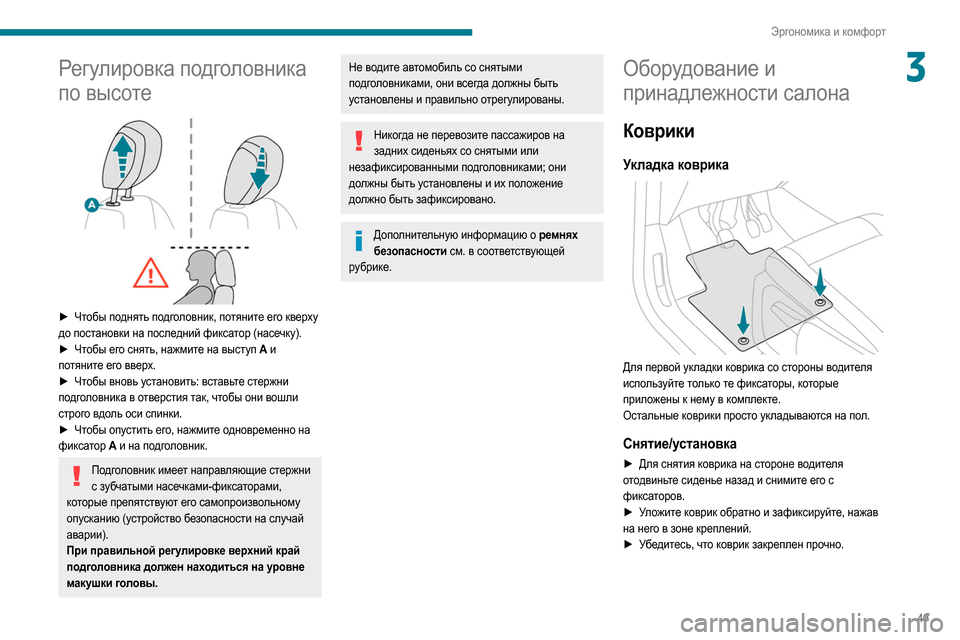

3Регулировка подголовника
по высоте


► Чтобы поднять подголовник, потяните его кверху
до постановки на последний фиксатор (насечку).
►
Ч
тобы его снять, нажмите на выступ A и
потяните его вверх.
►

Ч
тобы вновь установить: вставьте стержни
подголовника в отверстия так, чтобы они вошли
строго вдоль оси спинки.
►

Ч
тобы опустить его, нажмите одновременно на
фиксатор A и на подголовник.
Подголовник имеет направляющие стержни
с зубчатыми насечками-фиксаторами,
которые препятствуют его самопроизвольному
опусканию (устройство безопасности на случай
аварии).
При правильной регулировке верхний край
подголовника должен находиться на уровне
макушки головы.
Не водите автомобиль со снятыми
подголовниками, они всегда должны быть
установлены и правильно отрегулированы.
Никогда не перевозите пассажиров на задних сиденьях со снятыми или
незафиксированными подголовниками; они
должны быть установлены и их положение
должно быть зафиксировано.
Дополнительную информацию о ремнях безопасности см. в соответствующей
рубрике.
Оборудование и
принадлежности салона
Коврики
Укладка коврика

Для первой укладки коврика со стороны водителя
используйте только те фиксаторы, которые
приложены к нему в комплекте.
Остальные коврики просто укладываются на пол.
Снятие/установка
► Для снятия коврика на стороне водителя
отодвиньте сиденье назад и снимите его с
фиксаторов.
►

У
ложите коврик обратно и зафиксируйте, нажав
на него в зоне креплений.
►

У
бедитесь, что коврик закреплен прочно.

50
Эргономика и комфорт
Чтобы ничто не мешало свободному перемещению педалей:
–

исп
ользуйте только ту модель коврика,
которая точно становится на фиксаторы; их
использование обязательно;
–

ник
огда не кладите коврики друг на друга.
Коврик, не сертифицированный PEUGEOT,
может мешать доступу к педалям и работе круиз-
контроля/ограничителя скорости.
Сертифицированные коврики крепятся на двух
фиксаторах под сиденьем.
Полка над ветровым стеклом

Она находится над противосолнечными
козырьками, и ее можно использовать для хранения
различных предметов.
Розетки 12 В

► Используйте надлежащий адаптер для
подключения прибора 12 В (с максимальной
номинальной мощностью 120
Вт).
Соблюдайте параметры мощности, чтобы не вывести из строя подключаемый прибор.
При подключении электрического устройства, не одобренного компанией
PEUGEOT, например зарядного устройства с
разъемом USB, в работе бортовых
электрических систем и приборов
(радиоприемника, видеодисплеев) могут
возникать помехи.
Разъем USB

Разъем можно использовать для зарядки
портативного устройства.
Также они используются для передачи аудиофайлов
на аудиосистему для их прослушивания через
бортовые динамики.
Внешнее устройство, подключенное к USB-разъему, автоматически
подзаряжается.
Если ток, потребляемый переносным
устройством, превышает параметры тока
бортовой системы, об этом появится сообщение.
Для получения дополнительной информации об
использовании этого оборудования обратитесь к
разделу «Аудиосистема и телематика».
Через MirrorLinkTM, Android
Auto® или CarPlay® также
можно подключать смартфон и пользоваться
некоторыми из его приложений на сенсорном
экране.
Для обеспечения максимального качества
используйте кабель, изготовленный или
одобренный производителем устройства.
Приложениями можно управлять с помощью
переключателей на рулевом колесе или
аудиосистеме.
Розетка 220 В/50 Гц.


AC 220V
50Hz 120W

Располагается в боковой части центрального отсека
для вещей.
Данная розетка (макс. мощность: 150 Вт)работает
при запущенном двигателе, а также когда система
«Стоп-старт» находится в режиме ОСТАНОВКА.
► Поднимите защитную сетку.
► Убедитесь, что зеленая контрольная лампа
горит.
► Подключите мультимедийное устройство
или другие электрические устройства (зарядное
устройство телефона, портативный компьютер,

51
Эргономика и комфорт
3Через MirrorLinkTM, Android
Auto® или CarPlay® также
можно подключать смартфон и пользоваться
некоторыми из его приложений на сенсорном
экране.
Для обеспечения максимального качества
используйте кабель, изготовленный или
одобренный производителем устройства.
Приложениями можно управлять с помощью
переключателей на рулевом колесе или
аудиосистеме.
Розетка 220 В/50 Гц.


AC 220V
50Hz 120W

Располагается в боковой части центрального отсека
для вещей.
Данная розетка (макс. мощность: 150
Вт)работает
при запущенном двигателе, а также когда система
«Стоп-старт» находится в режиме ОСТАНОВКА.
►

По
днимите защитную сетку.
►

У
бедитесь, что зеленая контрольная лампа
горит.
►

По
дключите мультимедийное устройство
или другие электрические устройства (зарядное
устройство телефона, портативный компьютер,
CD-DVD-плеер, подогреватель детского питания и
т. д.).
При нарушениях в работе мигает
зеленая


контрольная

лампа.
Чтобы ее проверить, обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.
К розетке одновременно можно подключать только одно устройство (не используйте
удлинители или многорозеточные переходники).
Подключаемые устройства должны иметь класс
защиты II (он указан на электроприборе).
Не используйте устройства с металлическими
корпусами (например, электрическая бритва и
т.

д.).
В качестве меры безопасности, если потребляемая мощность высокая и для
электрической системы автомобиля требуется
подача питания (из-за суровых погодных
условий, электрической перегрузки и т.
д.), может
быть отключено питание розетки, и в этом
случае гаснет зеленая контрольная лампа.
Беспроводное зарядное
устройство для смартфона




Оно позволяет выполнять беспроводную зарядку
портативного устройства, например, смартфона,
используя принцип магнитной индукции в
соответствии со стандартом Qi.
Заряжаемый аппарат должен отвечать требованиям
стандарта Qi либо конструктивно, либо при помощи
совместимого чехла или корпуса.
Зона зарядки обозначается символом Qi.
Зарядка работает при запущенном двигателе, а
также когда система «Стоп-старт» находится в
режиме ОСТАНОВКА.
Уровень зарядки отслеживается самим
смартфоном.
С Дистанционный ключ-пульт работа зарядного
устройства может быть кратковременно нарушена
при открытии двери или выключении зажигания.
Идет зарядка
► Если зона зарядки свободная, расположите
устройство в центре зоны.

52
Эргономика и комфорт
При обнаружении портативного устройства
контрольная лампа зарядки загорится зеленым
цветом. Она будет продолжать гореть в течение
всего времени зарядки аккумуляторной батареи.
Система не предназначена для одновременной зарядки нескольких
устройств.


Не оставляйте какие-либо металлические устройства (монеты, ключи, пуль ДУ
автомобиля и т.
д.) в зоне зарядки во время
зарядки устройства из-за риска перегрева или
прерывания процесса зарядки.
Проверка во время эксплуатации
О работоспособности зарядного устройства можно
судить по состоянию его контрольной лампы.
Состояние
контрольной
лампы Значение
Выкл. Двигатель выключен.
Совместимые устройства
не обнаружены.
Зарядка окончена.
Состояние
контрольной
лампыЗначение
Зеленый, горит
постоянно Совместимые устройства
обнаружены.
Идет зарядка.
Оранжевый,
мигает В зоне зарядки обнаружен
посторонний предмет.
Устройство уложено не по
центру зоны зарядки.
Оранжевый,
горит не мигая Не работает датчик зарядки
устройства.
Высокая температура
аккумуляторной батерии
устройства.
Неисправность зарядного
устройства.


В случае загорания оранжевой контрольной лампы:
–
у берите устройство, затем положите его по
центру зоны зарядки.
или
–

у
берите устройство и через четверть часа
повторите попытку зарядить его.
Если проблема остается, проверьте
систему в сервисной сети PEUGEOT или в
специализированном техцентре.
Перегородка для перевозки
багажа




На полу за передними сиденьями расположена
вертикальная перегородка, предназначенная
для защиты водителя и сидящих рядом с ним
пассажиров от случайно сместившегося груза.
Грузовое пространство отделено от кабины
стальной или стеклянной перегородкой.
При мойке автомобиля запрещается промывать интерьер автомобиля струей
воды под высоким давлением.
Кольца для закрепления
грузов и багажа

53
Эргономика и комфорт
3

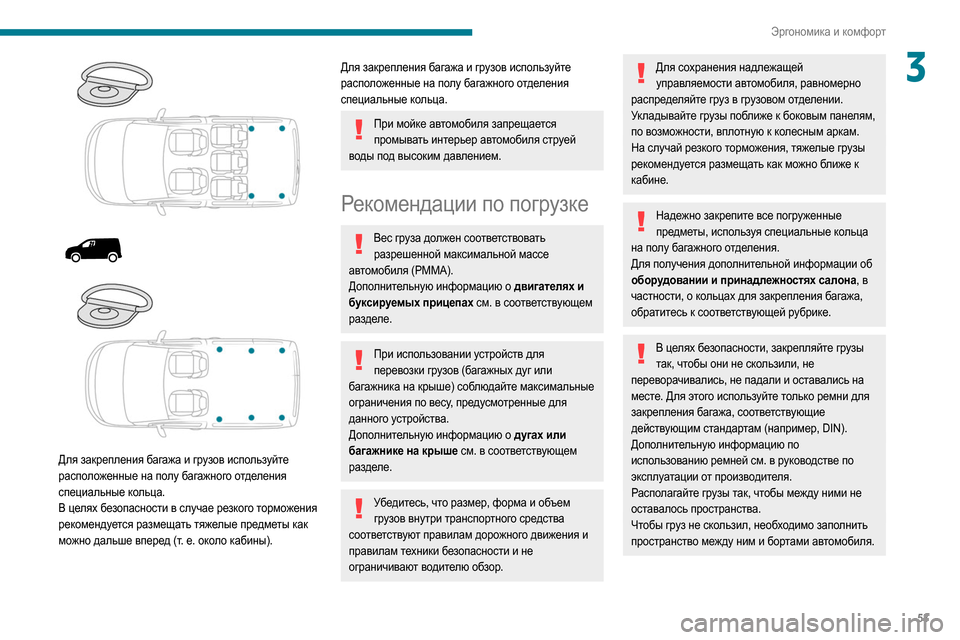

Для закрепления багажа и грузов используйте
расположенные на полу багажного отделения
специальные кольца.
В целях безопасности в случае резкого торможения
рекомендуется размещать тяжелые предметы как
можно дальше вперед (т. е. около кабины).
Для закрепления багажа и грузов используйте
расположенные на полу багажного отделения
специальные кольца.
При мойке автомобиля запрещается промывать интерьер автомобиля струей
воды под высоким давлением.
Рекомендации по погрузке
Вес груза должен соответствовать разрешенной максимальной массе
автомобиля (РММА).
Дополнительную информацию о двигателях и
буксируемых прицепах см. в соответствующем
разделе.
При использовании устройств для перевозки грузов (багажных дуг или
багажника на крыше) соблюдайте максимальные
ограничения по весу, предусмотренные для
данного устройства.
Дополнительную информацию о дугах или
багажнике на крыше см. в соответствующем
разделе.
Убедитесь, что размер, форма и объем грузов внутри транспортного средства
соответствуют правилам дорожного движения и
правилам техники безопасности и не
ограничивают водителю обзор.
Для сохранения надлежащей управляемости автомобиля, равномерно
распределяйте груз в грузовом отделении.
Укладывайте грузы поближе к боковым панелям,
по возможности, вплотную к колесным аркам.
На случай резкого торможения, тяжелые грузы
рекомендуется размещать как можно ближе к
кабине.
Надежно закрепите все погруженные предметы, используя специальные кольца
на полу багажного отделения.
Для получения дополнительной информации об
оборудовании и принадлежностях салона, в
частности, о кольцах для закрепления багажа,
обратитесь к соответствующей рубрике.
В целях безопасности, закрепляйте грузы так, чтобы они не скользили, не
переворачивались, не падали и оставались на
месте. Для этого используйте только ремни для
закрепления багажа, соответствующие
действующим стандартам (например, DIN).
Дополнительную информацию по
использованию ремней см. в руководстве по
эксплуатации от производителя.
Располагайте грузы так, чтобы между ними не
оставалось пространства.
Чтобы груз не скользил, необходимо заполнить
пространство между ним и бортами автомобиля.

54
Эргономика и комфорт

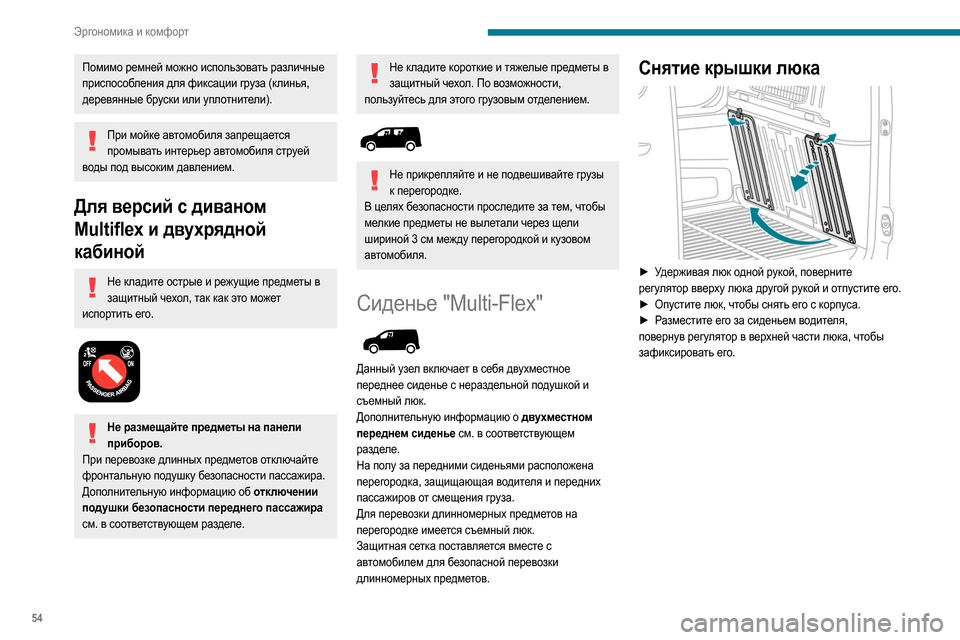

Помимо ремней можно использовать различные
приспособления для фиксации груза (клинья,
деревянные бруски или уплотнители).
При мойке автомобиля запрещается промывать интерьер автомобиля струей
воды под высоким давлением.
Для версий с диваном
Multiflex и двухрядной
кабиной
Не кладите острые и режущие предметы в защитный чехол, так как это может
испортить его.


Не размещайте предметы на панели приборов.
При перевозке длинных предметов отключайте
фронтальную подушку безопасности пассажира.
Дополнительную информацию об отключении
подушки безопасности переднего пассажира
см. в соответствующем разделе.
Не кладите короткие и тяжелые предметы в защитный чехол. По возможности,
пользуйтесь для этого грузовым отделением.


Не прикрепляйте и не подвешивайте грузы к перегородке.
В целях безопасности проследите за тем, чтобы
мелкие предметы не вылетали через щели
шириной 3
см между перегородкой и кузовом
автомобиля.
Сиденье "Multi-Flex"

Данный узел включает в себя двухместное
переднее сиденье с нераздельной подушкой и
съемный люк.
Дополнительную информацию о двухместном
переднем сиденье см. в соответствующем
разделе.
На полу за передними сиденьями расположена
перегородка, защищающая водителя и передних
пассажиров от смещения груза.
Для перевозки длинномерных предметов на
перегородке имеется съемный люк.
Защитная сетка поставляется вместе с
автомобилем для безопасной перевозки
длинномерных предметов.
Снятие крышки люка

► Удерживая люк одной рукой, поверните
регулятор вверху люка другой рукой и отпустите его.
►

Оп
устите люк, чтобы снять его с корпуса.
►

Р
азместите его за сиденьем водителя,
повернув регулятор в верхней части люка, чтобы
зафиксировать его.
Установка крышки люка на
место


► Наклоните крышку люка желтыми петлями вниз.
► Вставьте петли в корпус, а затем нажмите до
упора (во избежание вибраций).
► Одной рукой поднимите крышку люка и закройте,
а другой рукой поверните фиксатор, расположенный
в его верхней части, чтобы зафиксировать его.
Натягивание защитной сетки
При опускании спинки бокового сиденья и снятии люка-перегородки необходимо
устанавливать защитную сетку.
