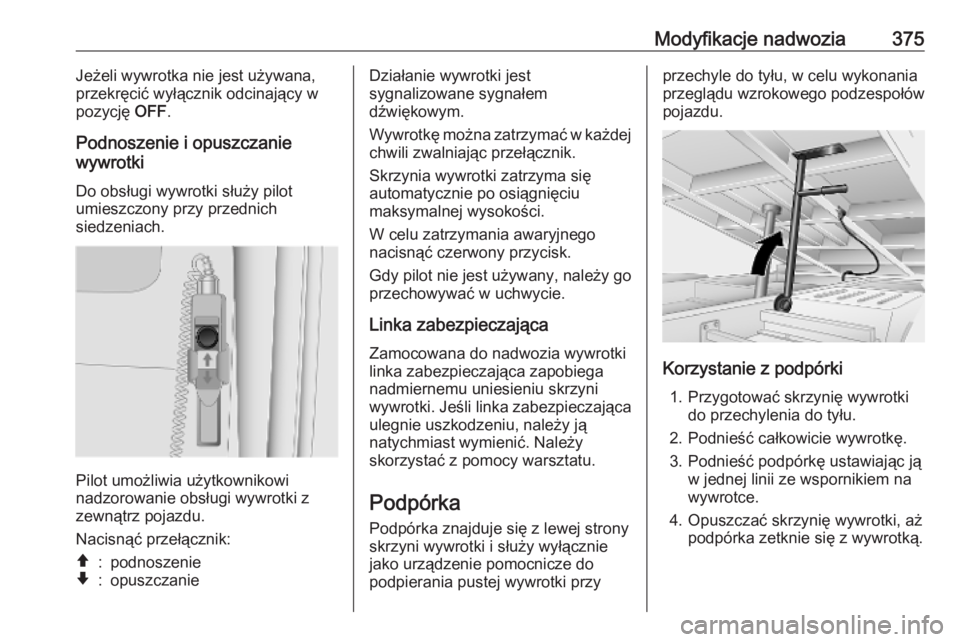

Modyfikacje nadwozia375Jeżeli wywrotka nie jest używana,
przekręcić wyłącznik odcinający w
pozycję OFF.
Podnoszenie i opuszczanie
wywrotki
Do obsługi wywrotki służy pilot
umieszczony przy przednich
siedzeniach.
Pilot umożliwia użytkownikowi
nadzorowanie obsługi wywrotki z
zewnątrz pojazdu.
Nacisnąć przełącznik:
â:podnoszenieã:opuszczanieDziałanie wywrotki jest
sygnalizowane sygnałem
dźwiękowym.
Wywrotkę można zatrzymać w każdej chwili zwalniając przełącznik.
Skrzynia wywrotki zatrzyma się
automatycznie po osiągnięciu
maksymalnej wysokości.
W celu zatrzymania awaryjnego
nacisnąć czerwony przycisk.
Gdy pilot nie jest używany, należy go przechowywać w uchwycie.
Linka zabezpieczająca
Zamocowana do nadwozia wywrotki
linka zabezpieczająca zapobiega
nadmiernemu uniesieniu skrzyni
wywrotki. Jeśli linka zabezpieczająca ulegnie uszkodzeniu, należy ją
natychmiast wymienić. Należy
skorzystać z pomocy warsztatu.
Podpórka
Podpórka znajduje się z lewej strony skrzyni wywrotki i służy wyłącznie
jako urządzenie pomocnicze do
podpierania pustej wywrotki przyprzechyle do tyłu, w celu wykonania
przeglądu wzrokowego podzespołów
pojazdu.
Korzystanie z podpórki
1. Przygotować skrzynię wywrotki do przechylenia do tyłu.
2. Podnieść całkowicie wywrotkę.
3. Podnieść podpórkę ustawiając ją w jednej linii ze wspornikiem na
wywrotce.
4. Opuszczać skrzynię wywrotki, aż podpórka zetknie się z wywrotką.

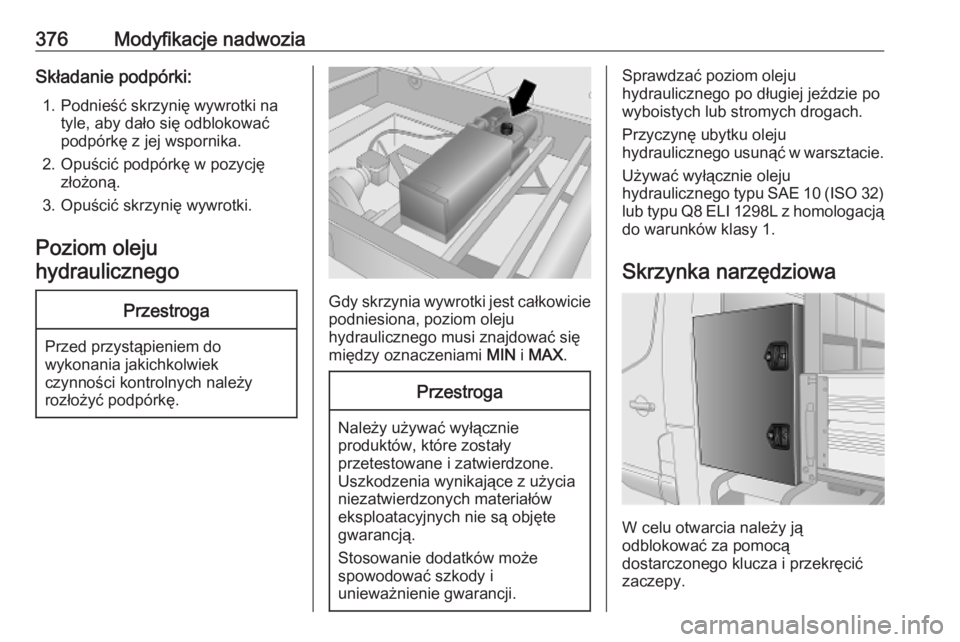

376Modyfikacje nadwoziaSkładanie podpórki:1. Podnieść skrzynię wywrotki na tyle, aby dało się odblokować
podpórkę z jej wspornika.
2. Opuścić podpórkę w pozycję złożoną.
3. Opuścić skrzynię wywrotki.
Poziom oleju hydraulicznegoPrzestroga
Przed przystąpieniem dowykonania jakichkolwiek
czynności kontrolnych należy
rozłożyć podpórkę.
Gdy skrzynia wywrotki jest całkowicie podniesiona, poziom oleju
hydraulicznego musi znajdować się
między oznaczeniami MIN i MAX .
Przestroga
Należy używać wyłącznie
produktów, które zostały
przetestowane i zatwierdzone.
Uszkodzenia wynikające z użycia
niezatwierdzonych materiałów
eksploatacyjnych nie są objęte
gwarancją.
Stosowanie dodatków może
spowodować szkody i
unieważnienie gwarancji.
Sprawdzać poziom oleju
hydraulicznego po długiej jeździe po
wyboistych lub stromych drogach.
Przyczynę ubytku oleju
hydraulicznego usunąć w warsztacie.
Używać wyłącznie oleju
hydraulicznego typu SAE 10 (ISO 32) lub typu Q8 ELI 1298L z homologacją
do warunków klasy 1.
Skrzynka narzędziowa
W celu otwarcia należy ją
odblokować za pomocą
dostarczonego klucza i przekręcić
zaczepy.

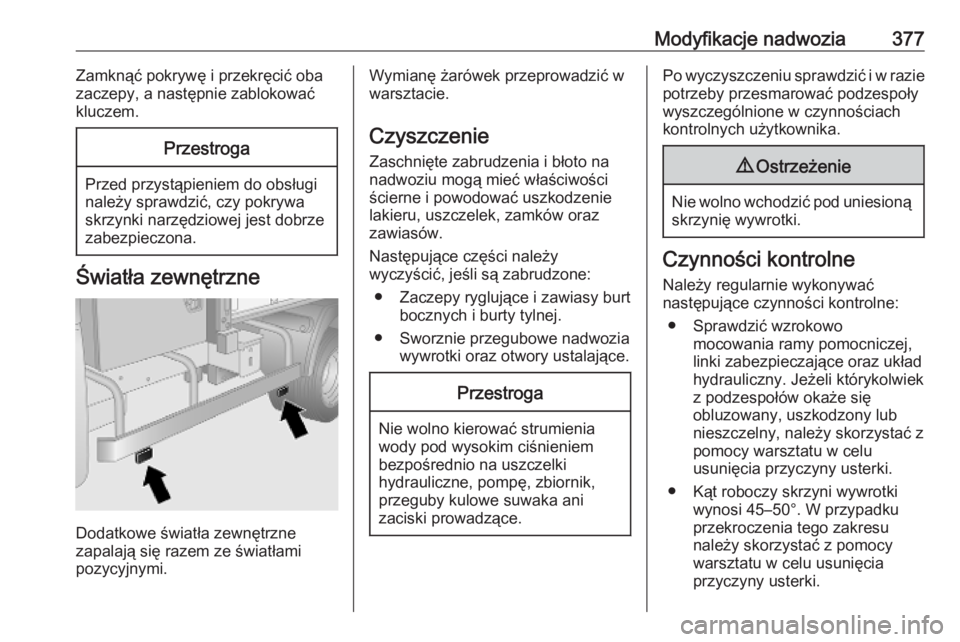

Modyfikacje nadwozia377Zamknąć pokrywę i przekręcić oba
zaczepy, a następnie zablokować
kluczem.Przestroga
Przed przystąpieniem do obsługi
należy sprawdzić, czy pokrywa
skrzynki narzędziowej jest dobrze
zabezpieczona.
Światła zewnętrzne
Dodatkowe światła zewnętrzne
zapalają się razem ze światłami
pozycyjnymi.
Wymianę żarówek przeprowadzić w
warsztacie.
Czyszczenie Zaschnięte zabrudzenia i błoto na
nadwoziu mogą mieć właściwości
ścierne i powodować uszkodzenie
lakieru, uszczelek, zamków oraz
zawiasów.
Następujące części należy
wyczyścić, jeśli są zabrudzone:
● Zaczepy ryglujące i zawiasy burt bocznych i burty tylnej.
● Sworznie przegubowe nadwozia wywrotki oraz otwory ustalające.Przestroga
Nie wolno kierować strumienia
wody pod wysokim ciśnieniem
bezpośrednio na uszczelki
hydrauliczne, pompę, zbiornik,
przeguby kulowe suwaka ani
zaciski prowadzące.
Po wyczyszczeniu sprawdzić i w razie potrzeby przesmarować podzespoły
wyszczególnione w czynnościach kontrolnych użytkownika.9 Ostrzeżenie
Nie wolno wchodzić pod uniesioną
skrzynię wywrotki.
Czynności kontrolne
Należy regularnie wykonywać
następujące czynności kontrolne:
● Sprawdzić wzrokowo mocowania ramy pomocniczej,
linki zabezpieczające oraz układ
hydrauliczny. Jeżeli którykolwiek
z podzespołów okaże się
obluzowany, uszkodzony lub
nieszczelny, należy skorzystać z
pomocy warsztatu w celu
usunięcia przyczyny usterki.
● Kąt roboczy skrzyni wywrotki wynosi 45–50°. W przypadku
przekroczenia tego zakresu
należy skorzystać z pomocy
warsztatu w celu usunięcia
przyczyny usterki.

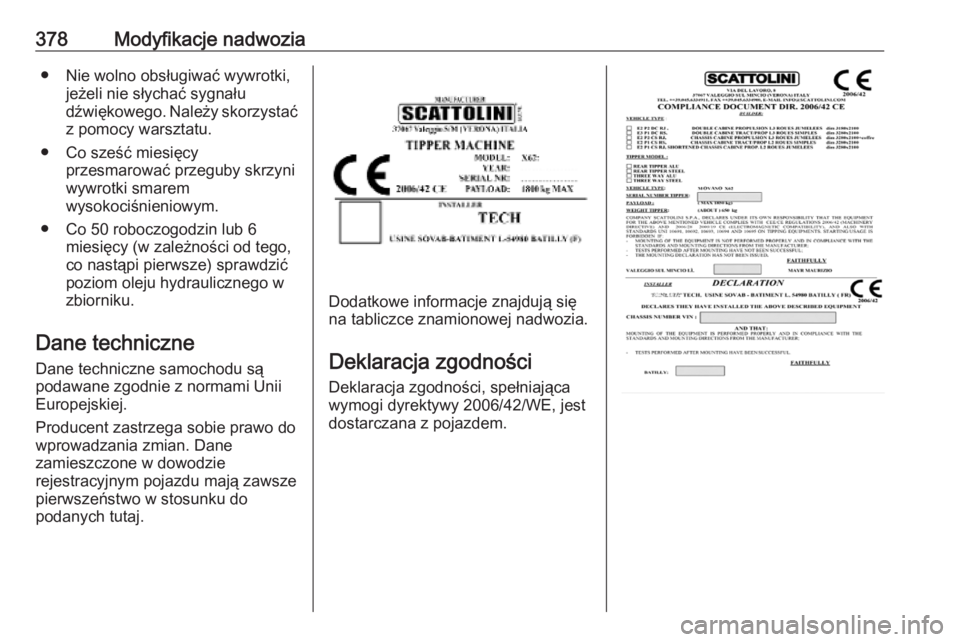

378Modyfikacje nadwozia● Nie wolno obsługiwać wywrotki,jeżeli nie słychać sygnału
dźwiękowego. Należy skorzystać z pomocy warsztatu.
● Co sześć miesięcy przesmarować przeguby skrzyni
wywrotki smarem
wysokociśnieniowym.
● Co 50 roboczogodzin lub 6 miesięcy (w zależności od tego,
co nastąpi pierwsze) sprawdzić
poziom oleju hydraulicznego w zbiorniku.
Dane techniczne Dane techniczne samochodu są
podawane zgodnie z normami Unii
Europejskiej.
Producent zastrzega sobie prawo do wprowadzania zmian. Dane
zamieszczone w dowodzie
rejestracyjnym pojazdu mają zawsze
pierwszeństwo w stosunku do
podanych tutaj.
Dodatkowe informacje znajdują się
na tabliczce znamionowej nadwozia.
Deklaracja zgodności
Deklaracja zgodności, spełniająca
wymogi dyrektywy 2006/42/WE, jest
dostarczana z pojazdem.

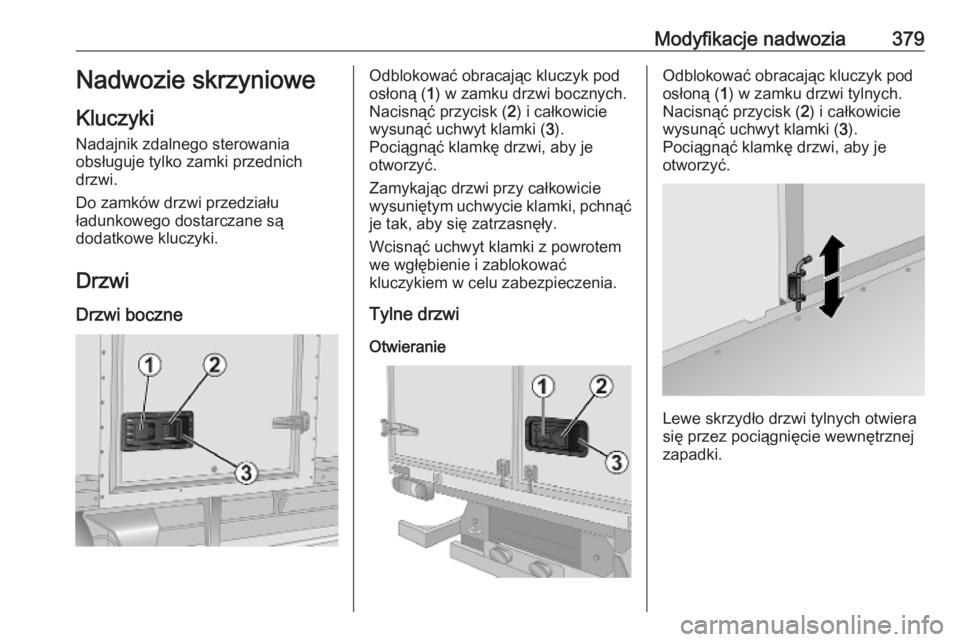

Modyfikacje nadwozia379Nadwozie skrzyniowe
Kluczyki Nadajnik zdalnego sterowania
obsługuje tylko zamki przednich
drzwi.
Do zamków drzwi przedziału
ładunkowego dostarczane są
dodatkowe kluczyki.
Drzwi
Drzwi boczneOdblokować obracając kluczyk pod
osłoną ( 1) w zamku drzwi bocznych.
Nacisnąć przycisk ( 2) i całkowicie
wysunąć uchwyt klamki ( 3).
Pociągnąć klamkę drzwi, aby je
otworzyć.
Zamykając drzwi przy całkowicie
wysuniętym uchwycie klamki, pchnąć je tak, aby się zatrzasnęły.
Wcisnąć uchwyt klamki z powrotem
we wgłębienie i zablokować
kluczykiem w celu zabezpieczenia.
Tylne drzwi
OtwieranieOdblokować obracając kluczyk pod
osłoną ( 1) w zamku drzwi tylnych.
Nacisnąć przycisk ( 2) i całkowicie
wysunąć uchwyt klamki ( 3).
Pociągnąć klamkę drzwi, aby je
otworzyć.
Lewe skrzydło drzwi tylnych otwiera
się przez pociągnięcie wewnętrznej zapadki.

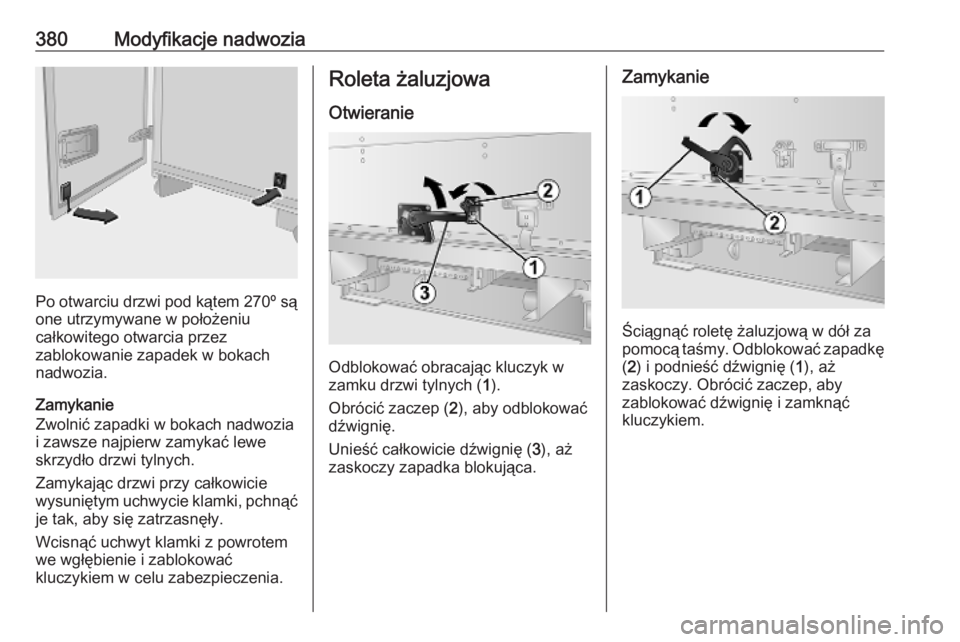

380Modyfikacje nadwozia
Po otwarciu drzwi pod kątem 270º sąone utrzymywane w położeniu
całkowitego otwarcia przez
zablokowanie zapadek w bokach
nadwozia.
Zamykanie
Zwolnić zapadki w bokach nadwozia
i zawsze najpierw zamykać lewe
skrzydło drzwi tylnych.
Zamykając drzwi przy całkowicie
wysuniętym uchwycie klamki, pchnąć
je tak, aby się zatrzasnęły.
Wcisnąć uchwyt klamki z powrotem
we wgłębienie i zablokować
kluczykiem w celu zabezpieczenia.
Roleta żaluzjowa
Otwieranie
Odblokować obracając kluczyk w
zamku drzwi tylnych ( 1).
Obrócić zaczep ( 2), aby odblokować
dźwignię.
Unieść całkowicie dźwignię ( 3), aż
zaskoczy zapadka blokująca.
Zamykanie
Ściągnąć roletę żaluzjową w dół za
pomocą taśmy. Odblokować zapadkę ( 2 ) i podnieść dźwignię ( 1), aż
zaskoczy. Obrócić zaczep, aby
zablokować dźwignię i zamknąć
kluczykiem.

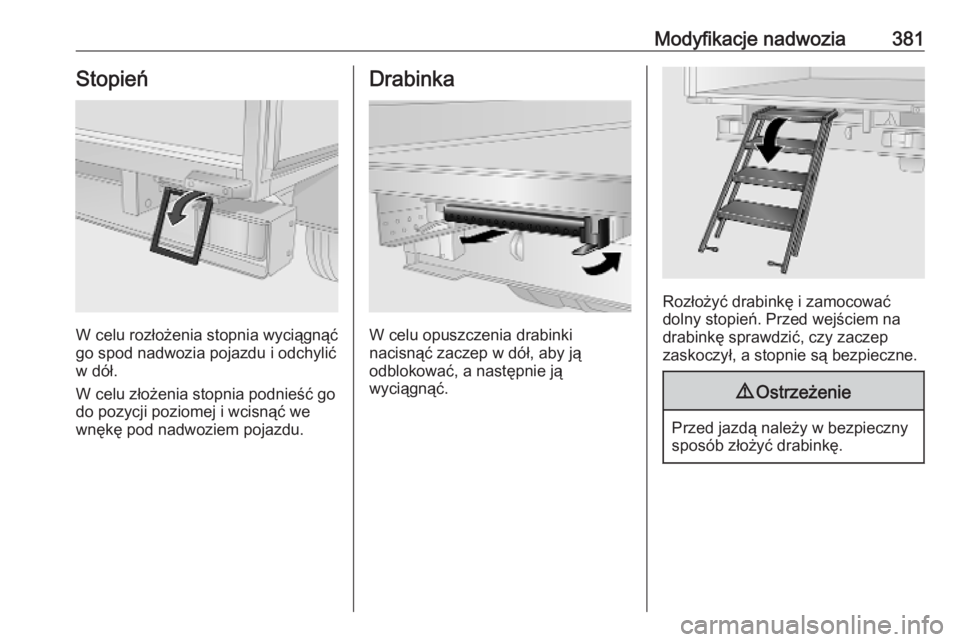

Modyfikacje nadwozia381Stopień
W celu rozłożenia stopnia wyciągnąć
go spod nadwozia pojazdu i odchylić
w dół.
W celu złożenia stopnia podnieść go
do pozycji poziomej i wcisnąć we
wnękę pod nadwoziem pojazdu.
Drabinka
W celu opuszczenia drabinki
nacisnąć zaczep w dół, aby ją
odblokować, a następnie ją
wyciągnąć.
Rozłożyć drabinkę i zamocować
dolny stopień. Przed wejściem na
drabinkę sprawdzić, czy zaczep
zaskoczył, a stopnie są bezpieczne.
9 Ostrzeżenie
Przed jazdą należy w bezpieczny
sposób złożyć drabinkę.

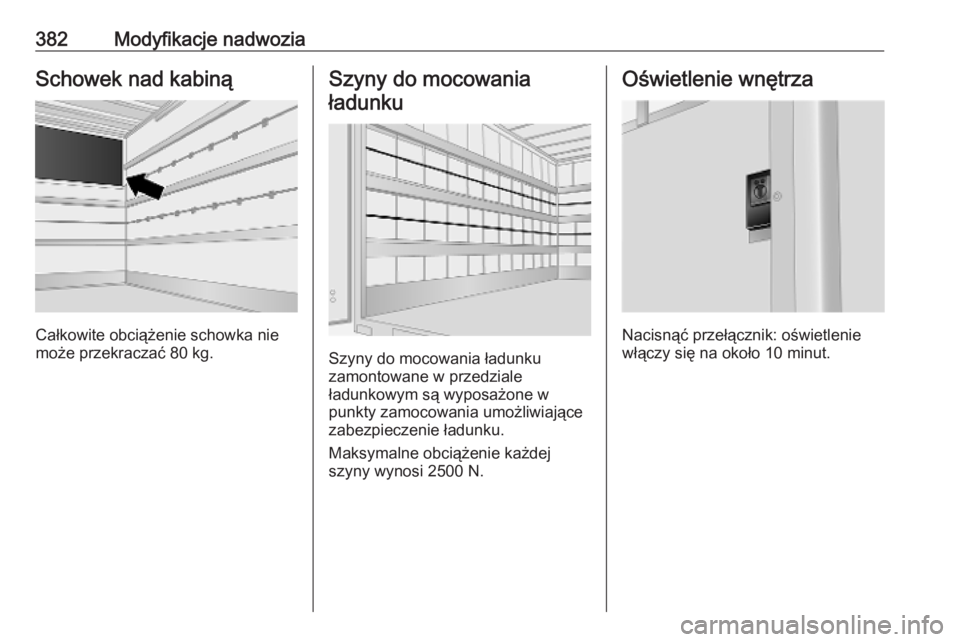

382Modyfikacje nadwoziaSchowek nad kabiną
Całkowite obciążenie schowka nie
może przekraczać 80 kg.
Szyny do mocowania
ładunku
Szyny do mocowania ładunku
zamontowane w przedziale
ładunkowym są wyposażone w
punkty zamocowania umożliwiające zabezpieczenie ładunku.
Maksymalne obciążenie każdej
szyny wynosi 2500 N.
Oświetlenie wnętrza
Nacisnąć przełącznik: oświetlenie
włączy się na około 10 minut.
