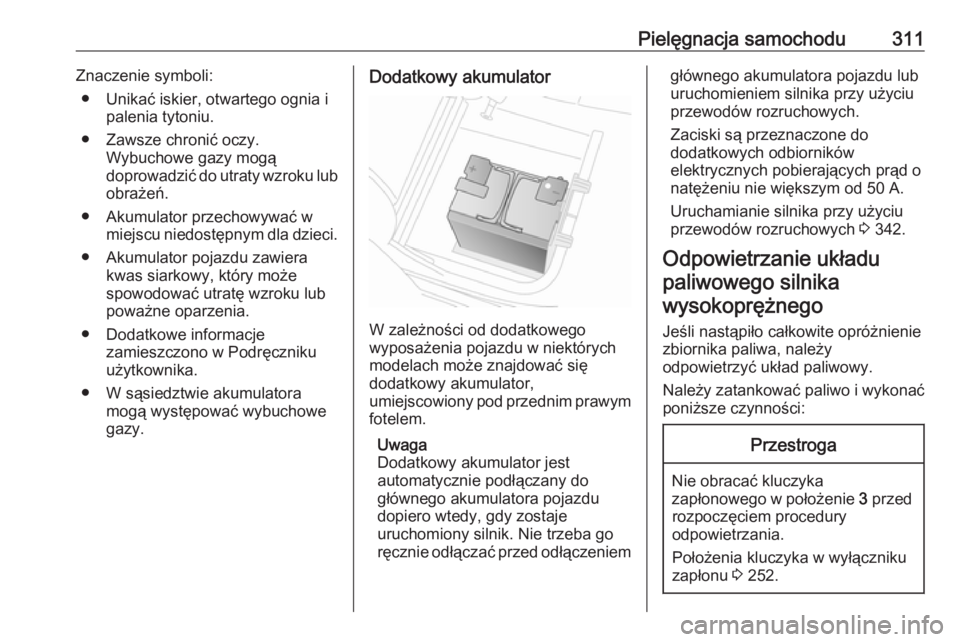

Pielęgnacja samochodu311Znaczenie symboli:● Unikać iskier, otwartego ognia i palenia tytoniu.
● Zawsze chronić oczy. Wybuchowe gazy mogą
doprowadzić do utraty wzroku lub obrażeń.
● Akumulator przechowywać w miejscu niedostępnym dla dzieci.
● Akumulator pojazdu zawiera kwas siarkowy, który może
spowodować utratę wzroku lub
poważne oparzenia.
● Dodatkowe informacje zamieszczono w Podręczniku
użytkownika.
● W sąsiedztwie akumulatora mogą występować wybuchowe
gazy.Dodatkowy akumulator
W zależności od dodatkowego
wyposażenia pojazdu w niektórych
modelach może znajdować się
dodatkowy akumulator,
umiejscowiony pod przednim prawym fotelem.
Uwaga
Dodatkowy akumulator jest automatycznie podłączany do
głównego akumulatora pojazdu
dopiero wtedy, gdy zostaje
uruchomiony silnik. Nie trzeba go
ręcznie odłączać przed odłączeniem
głównego akumulatora pojazdu lub
uruchomieniem silnika przy użyciu
przewodów rozruchowych.
Zaciski są przeznaczone do
dodatkowych odbiorników
elektrycznych pobierających prąd o
natężeniu nie większym od 50 A.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 342.
Odpowietrzanie układu paliwowego silnikawysokoprężnego
Jeśli nastąpiło całkowite opróżnienie
zbiornika paliwa, należy
odpowietrzyć układ paliwowy.
Należy zatankować paliwo i wykonać poniższe czynności:Przestroga
Nie obracać kluczyka
zapłonowego w położenie 3 przed
rozpoczęciem procedury
odpowietrzania.
Położenia kluczyka w wyłączniku zapłonu 3 252.

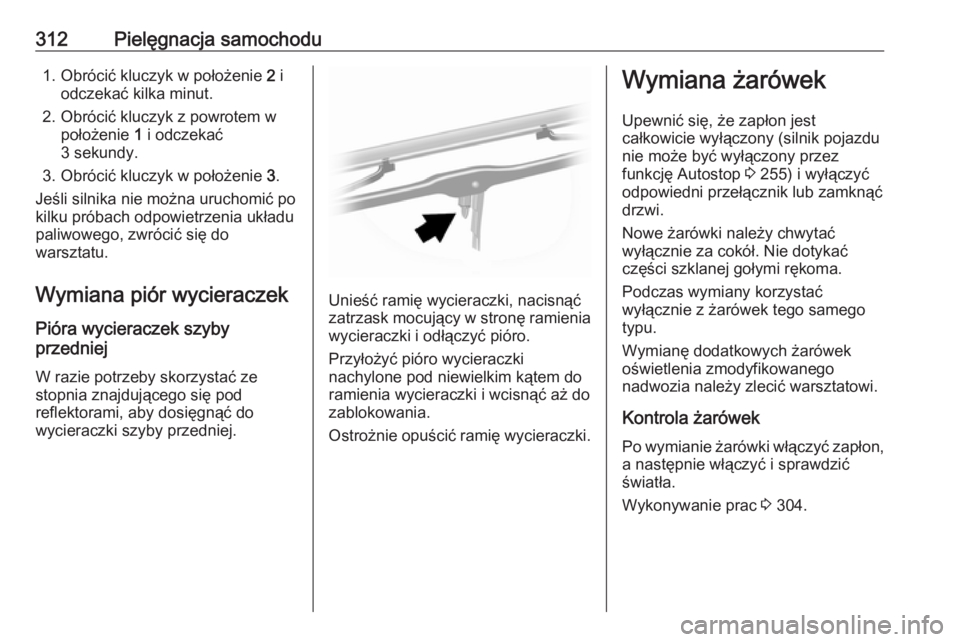

312Pielęgnacja samochodu1. Obrócić kluczyk w położenie 2 i
odczekać kilka minut.
2. Obrócić kluczyk z powrotem w położenie 1 i odczekać
3 sekundy.
3. Obrócić kluczyk w położenie 3.
Jeśli silnika nie można uruchomić po
kilku próbach odpowietrzenia układu
paliwowego, zwrócić się do
warsztatu.
Wymiana piór wycieraczek Pióra wycieraczek szyby
przedniej
W razie potrzeby skorzystać ze
stopnia znajdującego się pod
reflektorami, aby dosięgnąć do
wycieraczki szyby przedniej.
Unieść ramię wycieraczki, nacisnąć
zatrzask mocujący w stronę ramienia wycieraczki i odłączyć pióro.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zablokowania.
Ostrożnie opuścić ramię wycieraczki.
Wymiana żarówek
Upewnić się, że zapłon jest
całkowicie wyłączony (silnik pojazdu
nie może być wyłączony przez
funkcję Autostop 3 255) i wyłączyć
odpowiedni przełącznik lub zamknąć drzwi.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego typu.
Wymianę dodatkowych żarówek
oświetlenia zmodyfikowanego
nadwozia należy zlecić warsztatowi.
Kontrola żarówek Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.
Wykonywanie prac 3 304.

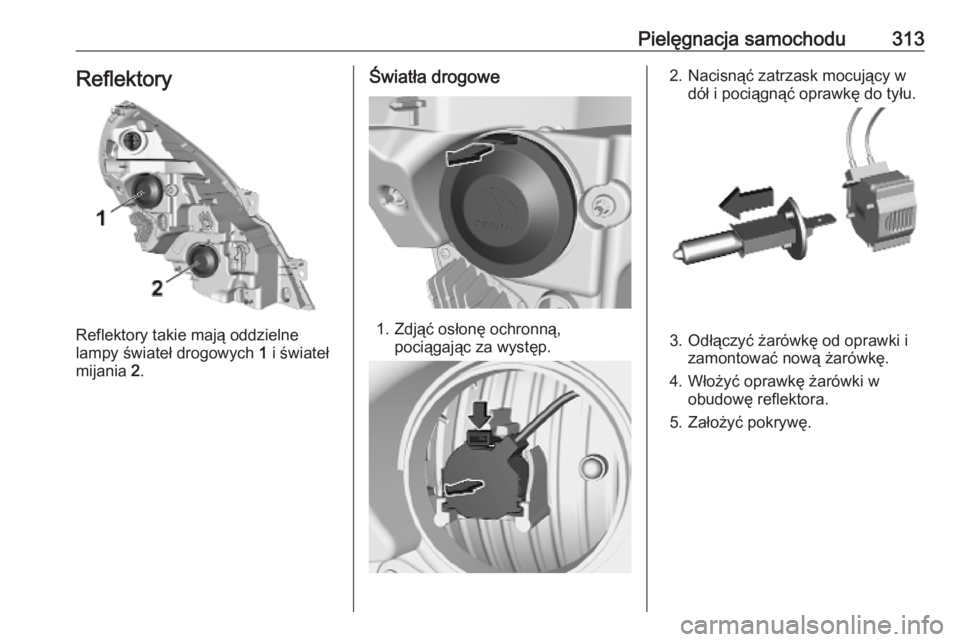

Pielęgnacja samochodu313Reflektory
Reflektory takie mają oddzielne
lampy świateł drogowych 1 i świateł
mijania 2.
Światła drogowe
1. Zdjąć osłonę ochronną,
pociągając za występ.
2. Nacisnąć zatrzask mocujący w dół i pociągnąć oprawkę do tyłu.
3. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
4. Włożyć oprawkę żarówki w obudowę reflektora.
5. Założyć pokrywę.

314Pielęgnacja samochoduŚwiatła mijania
1. Zdjąć osłonę ochronną,pociągając za występ.
2. Nacisnąć zatrzask mocujący w górę i pociągnąć oprawkę do tyłu.
3. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
4. Włożyć oprawkę żarówki w obudowę reflektora.
5. Założyć pokrywę.
Światła pozycyjne
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Przednie światła
przeciwmgielne
Wymianę żarówek przednich świateł
przeciwmgielnych przeprowadzić w
warsztacie.
Kierunkowskazy przednie
1. Obrócić oprawkę żarówki w lewo, aby ją odblokować.
2. Wyjąć oprawkę żarówki z obudowy odbłyśnika.

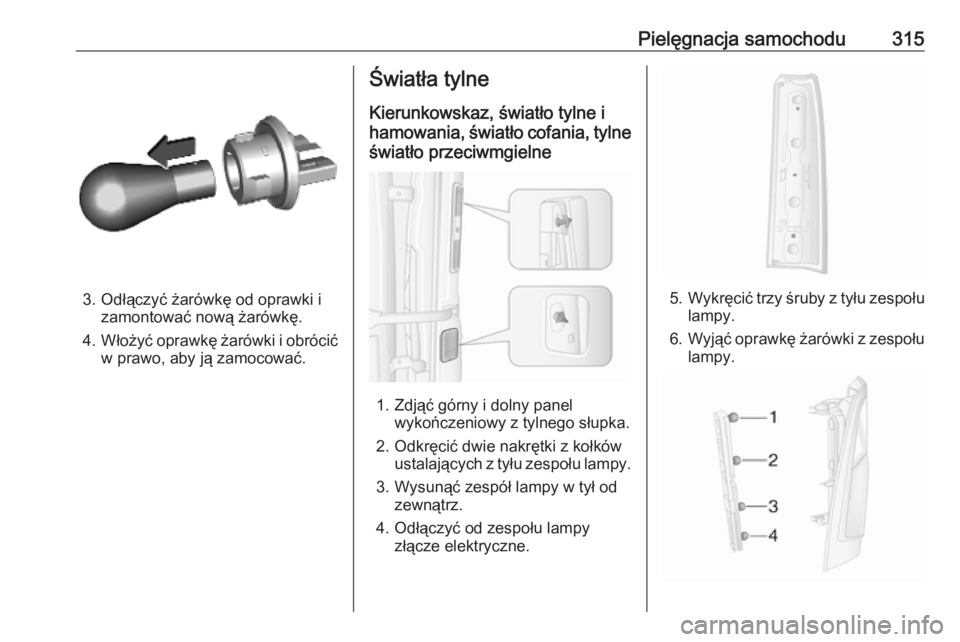

Pielęgnacja samochodu315
3. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
4. Włożyć oprawkę żarówki i obrócić
w prawo, aby ją zamocować.
Światła tylne
Kierunkowskaz, światło tylne i
hamowania, światło cofania, tylne
światło przeciwmgielne
1. Zdjąć górny i dolny panel wykończeniowy z tylnego słupka.
2. Odkręcić dwie nakrętki z kołków ustalających z tyłu zespołu lampy.
3. Wysunąć zespół lampy w tył od zewnątrz.
4. Odłączyć od zespołu lampy złącze elektryczne.
5.Wykręcić trzy śruby z tyłu zespołu
lampy.
6. Wyjąć oprawkę żarówki z zespołu
lampy.

316Pielęgnacja samochodu7. Lekko wcisnąć żarówkę wgniazdo, obrócić w lewo,
wyciągnąć, a następnie
zamocować nową żarówkę.
Kierunkowskaz ( 1)
Światło tylne i hamowania ( 2)
Światło cofania ( 3)
Tylne światło przeciwmgielne,
może występować tylko po jednej
stronie ( 4)
8. Zamocować oprawkę żarówki w zespole lampy.
9. Wkręcić trzy śruby z tyłu zespołu lampy.
10. Podłączyć do zespołu lampy złącze elektryczne.
11. Umieścić od zewnątrz zespół lampy w pierwotnym położeniu,
zwracając uwagę na jej
prawidłowe osadzenie.
12. Nakręcić dwie nakrętki na kołki ustalające z tyłu zespołu lampy.
13. Zamocować górny i dolny panel wykończeniowy do tylnego
słupka.Kabina Crew Cab, kabina Chassis
CabKierunkowskaz, światło tylne i
hamowania, światło cofania, tylne
światło przeciwmgielne
1. Wykręcić cztery wkręty z klosza.
2. Wyjąć klosz z otworu.
3. Lekko wcisnąć żarówkę w gniazdo, obrócić w lewo,
wyciągnąć, a następnie
zamocować nową żarówkę.
Kierunkowskaz ( 1)
Światło tylne i hamowania ( 2)
Światło cofania ( 3)
Tylne światło przeciwmgielne,
może występować tylko po jednej stronie ( 4)
4. Założyć klosz do otworu i wkręcić cztery wkręty.

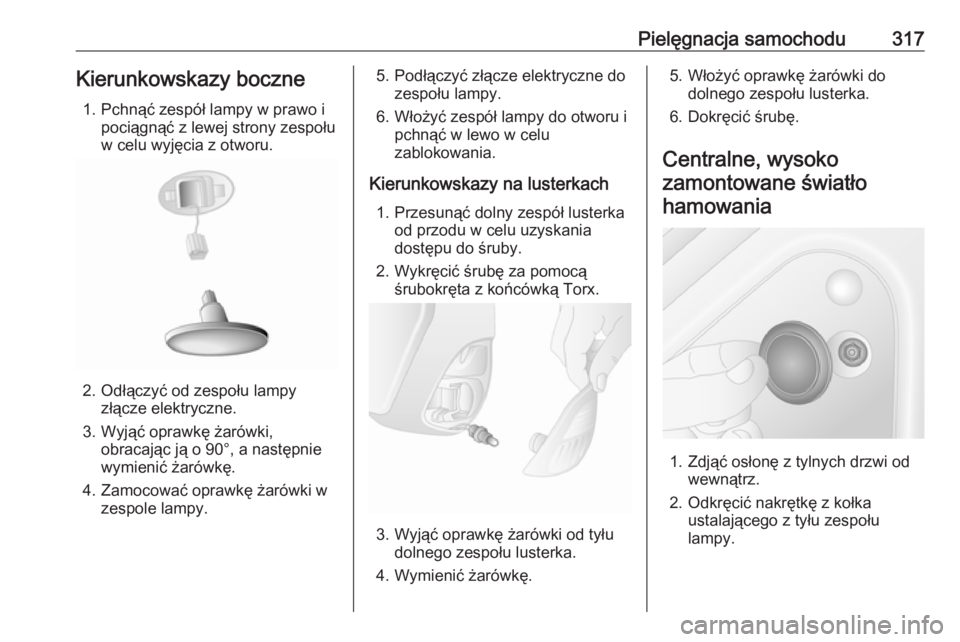

Pielęgnacja samochodu317Kierunkowskazy boczne1. Pchnąć zespół lampy w prawo i pociągnąć z lewej strony zespołu
w celu wyjęcia z otworu.
2. Odłączyć od zespołu lampy złącze elektryczne.
3. Wyjąć oprawkę żarówki, obracając ją o 90°, a następnie
wymienić żarówkę.
4. Zamocować oprawkę żarówki w zespole lampy.
5. Podłączyć złącze elektryczne do zespołu lampy.
6. Włożyć zespół lampy do otworu i pchnąć w lewo w celu
zablokowania.
Kierunkowskazy na lusterkach 1. Przesunąć dolny zespół lusterka od przodu w celu uzyskania
dostępu do śruby.
2. Wykręcić śrubę za pomocą śrubokręta z końcówką Torx.
3. Wyjąć oprawkę żarówki od tyłu
dolnego zespołu lusterka.
4. Wymienić żarówkę.
5. Włożyć oprawkę żarówki do dolnego zespołu lusterka.
6. Dokręcić śrubę.
Centralne, wysoko zamontowane światłohamowania
1. Zdjąć osłonę z tylnych drzwi od wewnątrz.
2. Odkręcić nakrętkę z kołka ustalającego z tyłu zespołu
lampy.

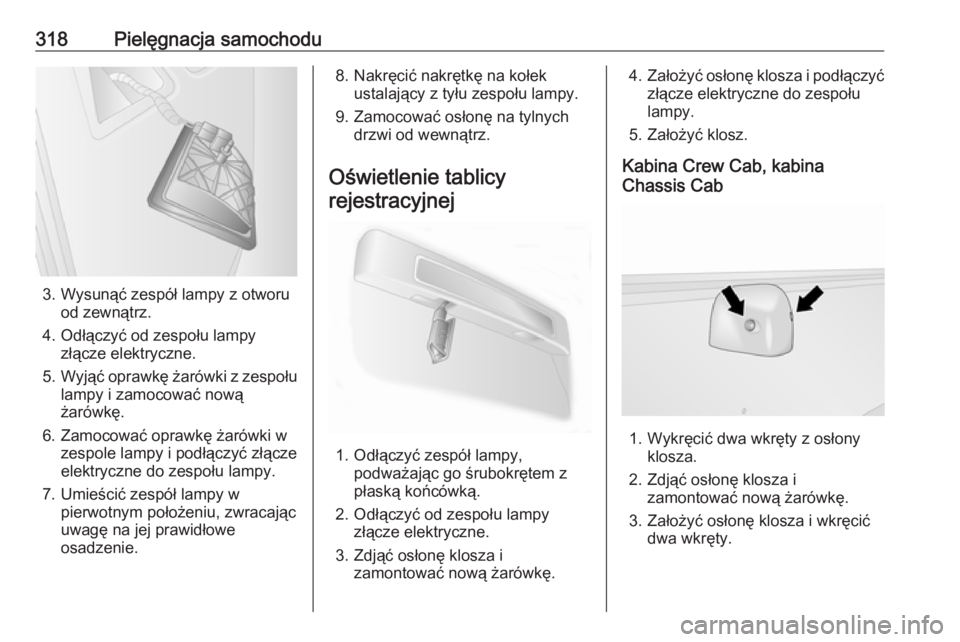

318Pielęgnacja samochodu
3. Wysunąć zespół lampy z otworuod zewnątrz.
4. Odłączyć od zespołu lampy złącze elektryczne.
5. Wyjąć oprawkę żarówki z zespołu
lampy i zamocować nową
żarówkę.
6. Zamocować oprawkę żarówki w zespole lampy i podłączyć złącze
elektryczne do zespołu lampy.
7. Umieścić zespół lampy w pierwotnym położeniu, zwracając
uwagę na jej prawidłowe osadzenie.
8. Nakręcić nakrętkę na kołek ustalający z tyłu zespołu lampy.
9. Zamocować osłonę na tylnych drzwi od wewnątrz.
Oświetlenie tablicy rejestracyjnej
1. Odłączyć zespół lampy, podważając go śrubokrętem z
płaską końcówką.
2. Odłączyć od zespołu lampy złącze elektryczne.
3. Zdjąć osłonę klosza i zamontować nową żarówkę.
4. Założyć osłonę klosza i podłączyć
złącze elektryczne do zespołu
lampy.
5. Założyć klosz.
Kabina Crew Cab, kabina
Chassis Cab
1. Wykręcić dwa wkręty z osłony klosza.
2. Zdjąć osłonę klosza i zamontować nową żarówkę.
3. Założyć osłonę klosza i wkręcić dwa wkręty.
