2020 JEEP CHEROKEE Kezelési és karbantartási útmutató (in Hungarian)

111
Csípő- és vállheveder használati utasítása
1. Üljön be a gépkocsiba, és csukja be azajtót. Dőljön hátra, és állítsa be az ülést.
2. A biztonsági öv csatjának nyelve az első ülés háttámlája felett, a hátsó ülésen a
karja mellett található (hátsó üléssel
szerelt gépkocsik esetében). Ragadja
meg a csat nyelvét, és húzza ki a bizton-
sági övet. Csúsztassa fel a csat nyelvét
a hevederen annyira, hogy a biztonsági
övet áthúzhassa a csípője felett. A csat nyelvének kihúzása
3. Ha a biztonsági övet már kellő mértékben kihúzta, nyomja be a csat
nyelvét kattanásig a csatba.
A csat nyelvének betolása a csatba 4. Állítsa be úgy a csípőhevedert, hogy
szorosan a csípője köré, a hasa alá
feszüljön. A csípőheveder feszesre
húzásához húzza meg felfelé a vállheve-
dert. Ha a csípőheveder túl szoros,
döntse meg kissé a csat nyelvét, és
húzza felfelé a csípőhevedert. A feszes
biztonsági öv csökkenti a biztonsági
övből történő kicsúszás kockázatát egy
esetleges ütközés során.
A csípőheveder pozicionálása
5. A vállhevedert a válla és a mellkasa mentén vezesse le lazán, hogy
kényelmes legyen. A heveder ne érjen a
nyakához. A visszahúzó mechanika
megszünteti a vállheveder lazaságát.
A kopott vagy kirojtosodott biztonsági öv
egy ütközés során elszakadhat, ezáltal
védelem nélkül hagyva az utast. Rend-
szeresen ellenőrizze a biztonsági
öveket, keressen vágást, kopást és laza
alkatrészeket. A sérült alkatrészeket
haladéktalanul cserélje ki. Ne szerelje
szét és ne módosítsa a biztonsá-
giöv-rendszert. Ütközés után a bizton-
sági öv alkatrészeit ki kell cserélni.
FIGYELEM! (Folytatás)
1 — Biztonsági öv csatja
2 — Biztonsági öv csatlemez
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 111

BIZTONSÁG

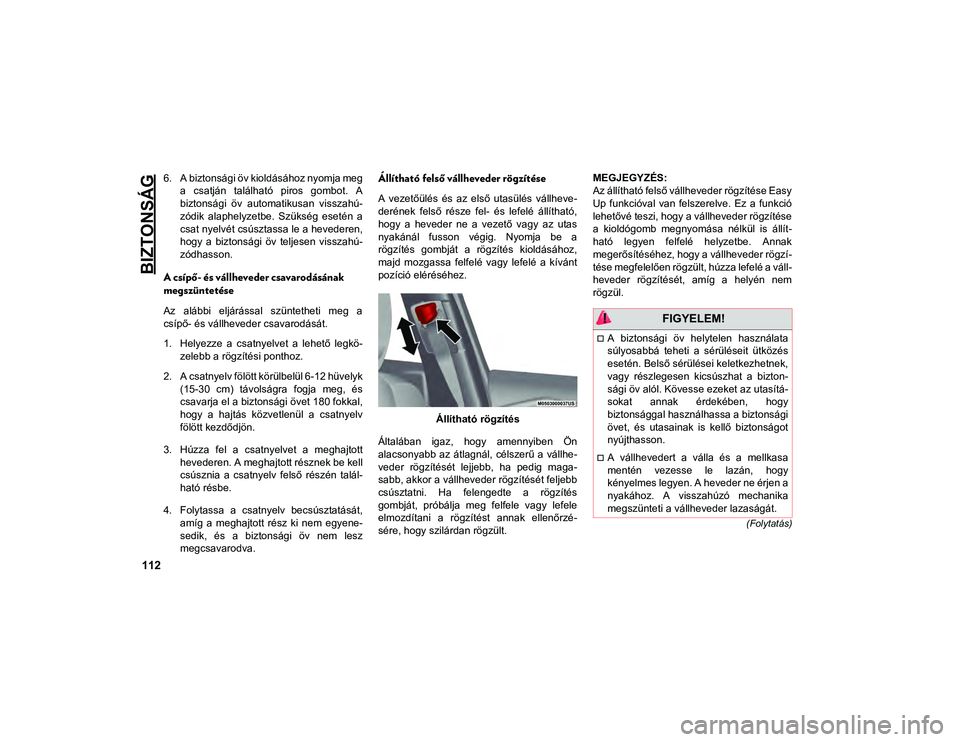

112
(Folytatás)
6. A biztonsági öv kioldásához nyomja mega csatján található piros gombot. A
biztonsági öv automatikusan visszahú-
zódik alaphelyzetbe. Szükség esetén a
csat nyelvét csúsztassa le a hevederen,
hogy a biztonsági öv teljesen visszahú-
zódhasson.
A csípő- és vállheveder csavarodásának
megszüntetése
Az alábbi eljárással szüntetheti meg a
csípő- és vállheveder csavarodását.
1. Helyezze a csatnyelvet a lehető legkö-zelebb a rögzítési ponthoz.
2. A csatnyelv fölött körülbelül 6-12 hüvelyk (15-30 cm) távolságra fogja meg, és
csavarja el a biztonsági övet 180 fokkal,
hogy a hajtás közvetlenül a csatnyelv
fölött kezdődjön.
3. Húzza fel a csatnyelvet a meghajtott hevederen. A meghajtott résznek be kell
csúsznia a csatnyelv felső részén talál-
ható résbe.
4. Folytassa a csatnyelv becsúsztatását, amíg a meghajtott rész ki nem egyene-
sedik, és a biztonsági öv nem lesz
megcsavarodva.
Állítható felső vállheveder rögzítése
A vezetőülés és az első utasülés vállheve-
derének felső része fel- és lefelé állítható,
hogy a heveder ne a vezető vagy az utas
nyakánál fusson végig. Nyomja be a
rögzítés gombját a rögzítés kioldásához,
majd mozgassa felfelé vagy lefelé a kívánt
pozíció eléréséhez.
Állítható rögzítés
Általában igaz, hogy amennyiben Ön
alacsonyabb az átlagnál, célszerű a vállhe-
veder rögzítését lejjebb, ha pedig maga-
sabb, akkor a vállheveder rögzítését feljebb
csúsztatni. Ha felengedte a rögzítés
gombját, próbálja meg felfele vagy lefele
elmozdítani a rögzítést annak ellenőrzé-
sére, hogy szilárdan rögzült. MEGJEGYZÉS:
Az állítható felső vállheveder rögzítése Easy
Up funkcióval van felszerelve. Ez a funkció
lehetővé teszi, hogy a vállheveder rögzítése
a kioldógomb megnyomása nélkül is állít-
ható legyen felfelé helyzetbe. Annak
megerősítéséhez, hogy a vállheveder rögzí-
tése megfelelően rögzült, húzza lefelé a váll-
heveder rögzítését, amíg a helyén nem
rögzül.
FIGYELEM!
A biztonsági öv helytelen használata
súlyosabbá teheti a sérüléseit ütközés
esetén. Belső sérülései keletkezhetnek,
vagy részlegesen kicsúszhat a bizton-
sági öv alól. Kövesse ezeket az utasítá-
sokat annak érdekében, hogy
biztonsággal használhassa a biztonsági
övet, és utasainak is kellő biztonságot
nyújthasson.
A vállhevedert a válla és a mellkasa
mentén vezesse le lazán, hogy
kényelmes legyen. A heveder ne érjen a
nyakához. A visszahúzó mechanika
megszünteti a vállheveder lazaságát.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 112

113
Második üléssor középső biztonsági
övének használati utasításai — rögzített
hátsó ülés — ha része a felszereltségnek
A második üléssor középső biztonsági öve
egy mininyelvet és egy minicsatot tartal-
mazhat, mely lehetővé teszi az öv kikapcso-
lását az alsó rögzítőből, amennyiben az
ülést vízszintes helyzetbe állítja. A nagyobb
kényelem érdekében a mininyelv és a
normál nyelv félreeső helyen, a bal oldali
kárpitpanelben tárolható, így helyet szaba-
dítva fel az első ülések mögötti tárolóhe-
lyekben, amikor senki nem ül az ülésben.
1. Távolítsa el a mininyelvet és a normálnyelvet a bal hátsó kárpitpanelben talál-
ható tárolóhelyéről. Mininyelv tárolóhelye
2. Fogja meg a minicsatnyelvet, és húzza át a biztonsági övet az ülés felett.
Biztonsági öv felső részének átvezetése a biztonságiöv-vezető hurkon
3. Vezesse át a biztonsági öv felső részét a háttámla tetején, a bal fejtámla belső
részéhez közel található biztonsá-
giöv-vezető hurkon. A minicsatnyelv betolása a minicsatba
4. Ha a biztonsági övet már kellő mértékben kihúzta, nyomja be a mini-
csatnyelvet kattanásig a minicsatba.
Minicsatnyelv bekapcsolva
5. Dőljön hátra az ülésben. Csúsztassa fel a normál csat nyelvét a hevederen
addig, hogy a biztonsági övet áthúz-
hassa a csípője felett.
A biztonsági öv hibás beállítása miatt
csökkenhet a biztonsági öv hatékony-
sága egy esetleges ütközés esetén.
A biztonsági övek magasságállítását
mindig a gépkocsi álló helyzetében
végezze.
FIGYELEM! (Folytatás)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 113

BIZTONSÁG
114
6. Ha a biztonsági övet már kellőmértékben kihúzta, nyomja be a csat
nyelvét kattanásig a csatba.
7. Állítsa be úgy a csípőhevedert, hogy szorosan a csípője köré, a hasa alá
feszüljön. A csípőheveder feszesre
húzásához húzza meg felfelé a vállheve-
dert. Ha a csípőheveder túl szoros,
húzza felfelé a csípőhevedert. A feszes
biztonsági öv csökkenti a biztonsági
övből történő kicsúszás kockázatát egy
esetleges ütközés során.
8. Helyezze a vállhevedert a mellkasára, hogy az kényelmes legyen, és ne a
nyakára feküdjön föl. A visszahúzó
mechanika megszünteti az öv laza-
ságát.
Hátsó középső biztonsági öv becsatolva 9. A biztonsági öv kioldásához nyomja meg
a csatján található piros gombot.
10. Ha tárolás céljából a minicsatnyelvet kikapcsolja a minicsatból, a normál csat
nyelvét illessze a minicsaton található
középső piros nyílásba. A biztonsági öv
automatikusan visszahúzódik alaphely-
zetbe. Szükség esetén a csat nyelvét
csúsztassa le a hevederen, hogy a
biztonsági öv teljesen visszahúzód-
hasson. A mini és a normál csatnyelvet
állítsa alaphelyzetbe.
Minicsatnyelv és minicsat kikapcsolása FIGYELEM!
Ha a mini csatnyelv és a minicsat nincs
megfelelően becsatolva a biztonsági öv
használatakor, a biztonsági öv nem tud
megfelelő védelmet nyújtani, és növeli a
sérülések kockázatát egy esetleges
ütközés során.
A mini csatnyelv és a minicsat ismételt
összecsatolásakor ügyeljen arra, hogy
a biztonsági öv ne legyen megcsava-
rodva. Ha a heveder megcsavarodott,
kövesse az eljárást a mini csatnyelv és
a minicsat kicsatolásához, a heveder
csavarodásának megszüntetéséhez, és
a mini csatnyelv és minicsat visszacsa-
tolásához.
Ha a középső biztonsági öv haszná-
latban van, ügyeljen rá, hogy a csomag-
térben lévő minden tárgy megfelelően
rögzítve legyen, és ne érhessen hozzá
biztonsági öv hevederéhez, továbbá
ügyeljen rá, hogy a középső biztonsági
öv hevedere feszes legyen.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 114

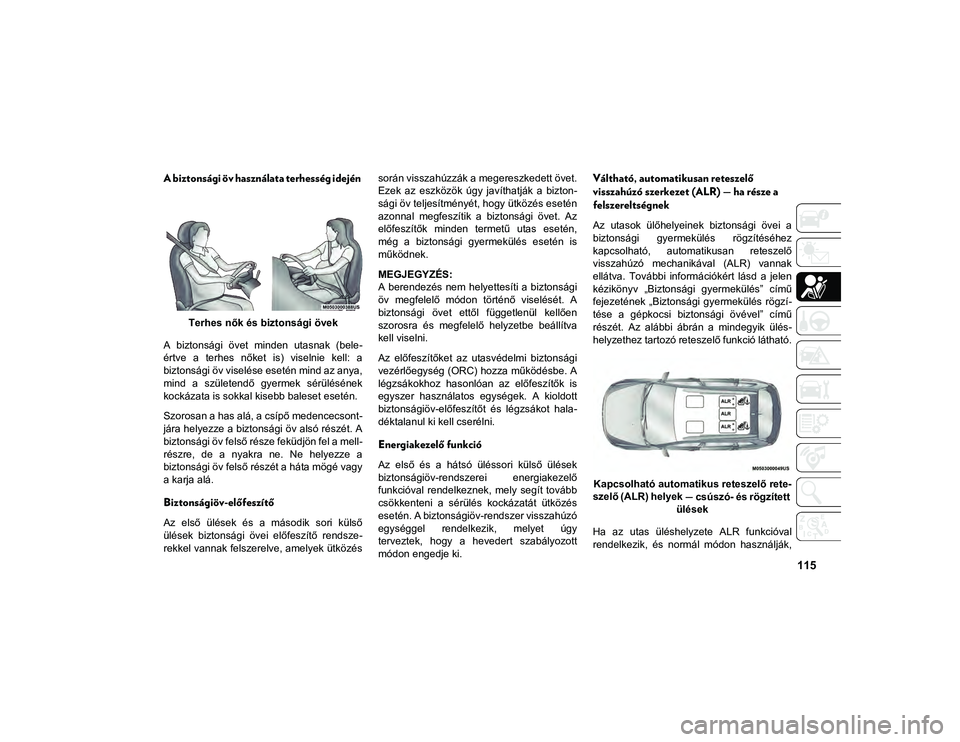

115
A biztonsági öv használata terhesség idején
Terhes nők és biztonsági övek
A biztonsági övet minden utasnak (bele-
értve a terhes nőket is) viselnie kell: a
biztonsági öv viselése esetén mind az anya,
mind a születendő gyermek sérülésének
kockázata is sokkal kisebb baleset esetén.
Szorosan a has alá, a csípő medencecsont-
jára helyezze a biztonsági öv alsó részét. A
biztonsági öv felső része feküdjön fel a mell-
részre, de a nyakra ne. Ne helyezze a
biztonsági öv felső részét a háta mögé vagy
a karja alá.
Biztonságiöv-előfeszítő
Az első ülések és a második sori külső
ülések biztonsági övei előfeszítő rendsze-
rekkel vannak felszerelve, amelyek ütközés során visszahúzzák a megereszkedett övet.
Ezek az eszközök úgy javíthatják a bizton-
sági öv teljesítményét, hogy ütközés esetén
azonnal megfeszítik a biztonsági övet. Az
előfeszítők minden termetű utas esetén,
még a biztonsági gyermekülés esetén is
működnek.
MEGJEGYZÉS:
A berendezés nem helyettesíti a biztonsági
öv megfelelő módon történő viselését. A
biztonsági övet ettől függetlenül kellően
szorosra és megfelelő helyzetbe beállítva
kell viselni.
Az előfeszítőket az utasvédelmi biztonsági
vezérlőegység (ORC) hozza működésbe. A
légzsákokhoz hasonlóan az előfeszítők is
egyszer használatos egységek. A kioldott
biztonságiöv-előfeszítőt és légzsákot hala-
déktalanul ki kell cserélni.
Energiakezelő funkció
Az első és a hátsó üléssori külső ülések
biztonságiöv-rendszerei energiakezelő
funkcióval rendelkeznek, mely segít tovább
csökkenteni a sérülés kockázatát ütközés
esetén. A biztonságiöv-rendszer visszahúzó
egységgel rendelkezik, melyet úgy
terveztek, hogy a hevedert szabályozott
módon engedje ki.
Váltható, automatikusan reteszelő
visszahúzó szerkezet (ALR) — ha része a
felszereltségnek
Az utasok ülőhelyeinek biztonsági övei a
biztonsági gyermekülés rögzítéséhez
kapcsolható, automatikusan reteszelő
visszahúzó mechanikával (ALR) vannak
ellátva. További információkért lásd a jelen
kézikönyv „Biztonsági gyermekülés” című
fejezetének „Biztonsági gyermekülés rögzí-
tése a gépkocsi biztonsági övével” című
részét. Az alábbi ábrán a mindegyik ülés-
helyzethez tartozó reteszelő funkció látható.
Kapcsolható automatikus reteszelő rete-
szelő (ALR) helyek
— csúszó- és rögzített
ülések
Ha az utas üléshelyzete ALR funkcióval
rendelkezik, és normál módon használják,
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 115

BIZTONSÁG
116
(Folytatás)
csak annyira húzza ki a biztonsági övet,
hogy az kényelmesen felfeküdjön az utas
középső részére, de ne aktiválja az ALR
funkciót. Ha az ALR bekapcsolt, az öv
visszahúzódásakor kattogó hang hallható.
Ilyen esetben engedje teljesen vissza a
hevedert, majd körültekintően csak annyira
húzza ki, amennyivel kényelmesen beköt-
heti magát. Csúsztassa a csatnyelvet a
csatba kattanásig.
Az automatikusan reteszelő visszahúzó
üzemmódban a rendszer automatikusan
előre reteszeli a vállhevedert. A mechanika
annyira feszesre húzza a biztonsági övet,
hogy a vállheveder is feszes lesz. Az auto-
matikusan reteszelő visszahúzó üzem-
módot alkalmazza minden olyan ülésnél a
biztonsági gyermekülés rögzítésére, amely
ilyen funkciójú biztonsági övvel rendelkezik.
A 12 éves és ennél fiatalabb gyermekek
mindig a gépkocsi egyik hátsó ülésén,
megfelelően bekötve utazzanak.Az automatikusan reteszelő visszahúzó
üzemmód bekapcsolása
1. Kösse be a csípő- és vállhevederrel
rendelkező biztonsági övet.
2. Ragadja meg a vállhevedert, és teljesen húzza ki a biztonsági övet.
3. Engedje visszahúzódni a biztonsági övet. A biztonsági öv visszahúzódása
során kattogó hang hallható. Ez azt jelzi,
hogy a biztonsági öv automatikusan
reteszelő visszahúzó üzemmódja
bekapcsolt. Az automatikusan reteszelő visszahúzó
üzemmód kikapcsolása
Kapcsolja ki a csípő- és vállhevederrel
rendelkező biztonsági övet, és engedje
teljesen vissza. Ekkor az automatikusan
reteszelő visszahúzó üzemmód kikapcsol,
és bekapcsol a mozgásérzékeny reteszelő
(vész)üzemmód.
FIGYELEM!

NE használjon hátrafelé néző gyermekü-
lést elölről AKTÍV LÉGZSÁKKAL védett
ülésen. Ez a GYERMEK HALÁLÁT vagy
SÚLYOS SÉRÜLÉSÉT okozhatja.

Soha ne rögzítsen hátrafelé néző gyer-
mekülést a gépkocsi első ülésére.
Hátrafelé néző gyermekülést csak a
hátsó ülésen használjon. Ha a gépkocsi
nem rendelkezik hátsó üléssel, ne
helyezzen hátrafelé néző gyermekülést
a gépkocsiba.
A felfúvódó utasoldali első légzsák a 12
éves vagy fiatalabb gyermek súlyos,
akár végzetes sérülését okozhatja még
akkor is, ha hátrafelé néző gyermekü-
lésben ül.
FIGYELEM! (Folytatás)
FIGYELEM!
Ha a szervizelési útmutatóban ismerte-
tett ellenőrzési eljárások során a vált-
ható automatikusan reteszelő
visszahúzó (ALR) vagy egyéb funkciója
hibásnak bizonyul, a biztonsági övet ki
kell cserélni.
A biztonsági öv cseréjének elmulasz-
tása egy esetleges ütközésnél növelheti
a sérülés kockázatát.
Ne használja az automatikus reteszelő
üzemmódot a biztonsági övet viselő
utasok védelmére vagy ülésemelővel
utazó gyermekeknél. A reteszelt
üzemmód csak az olyan hátrafelé vagy
előrefelé néző biztonsági gyermekü-
lések beszerelésénél használatos,
amelyek rendelkeznek gyermekbizto-
sító hevederrel.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 116

117
Kiegészítő utasvédelmi rendszerek (SRS)
A jelen szakaszban bemutatott biztonsági
funkciók közül némelyik alapfelszereltség
lehet egyes típusokon, míg más típusokon
az opcionális felszereltség része lehet. Ha
nem tudja biztosan, érdeklődjön hivatalos
márkakereskedőjénél.
A légzsákrendszernek készen kell állnia
arra, hogy ütközés esetén megóvja Önt. Az
utasvédelmi biztonsági vezérlőegység
(ORC) folyamatosan figyeli az elektromos
légzsákrendszer alkatrészeihez kapcsolódó
belső áramköröket és összekötő vezeté-
keket. Gépkocsija a következő légzsákrend-
szer-elemekkel rendelkezhet:
A légzsákrendszer elemei
Utasvédelmi biztonsági vezérlőegység
(ORC)
Légzsák visszajelző
Kormánykerék és kormányoszlop
Műszerfal
Ütközési térdpárnák
Vezetőoldali és első utasoldali légzsákok
A biztonságiöv-csat kapcsolója
Kiegészítő oldallégzsákok
Kiegészítő térdlégzsákok
Elülső és oldalsó ütközésérzékelők
Biztonságiöv-előfeszítők
Üléshelyzet-érzékelők
Légzsák visszajelző lámpája
Az utasvédelmi biztonsági vezérlő-
egység (ORC) a gyújtáskapcsoló
START (INDÍTÁS) vagy ON/RUN
(BE/ÜZEM) állása esetén figye-
lemmel kíséri a légzsákrendszer elektro-
nikus részegységeinek készenléti
alkalmasságát. A gyújtáskapcsolót OFF (KI)
vagy ACC (TARTOZÉK) állásba kapcsolva
a légzsákrendszer kikapcsol, a légzsákok
nem lépnek működésbe.
Az ORC tartalmaz egy biztonsági tápellátó
rendszert, amely akkor is működésbe hozza
a légzsákrendszert, ha az akkumulátor elve-
szíti a töltését, vagy a felfúvás előtt lekap-
csolódik.
Az ORC körülbelül négy-nyolc másodpercre
önellenőrzés céljából bekapcsolja a légzsák
visszajelző lámpáját a műszerfalon, amikor
a gyújtáskapcsoló először kapcsol ON/RUN (BE/ÜZEM) állásba. Az önellenőrzés befe-
jeztével a légzsák visszajelző lámpája elal-
szik. Ha az ORC hibát észlel a rendszer
bármely elemében, akkor egy pillanatra
vagy folyamatosan bekapcsolja a légzsák
visszajelző lámpáját. Indítás után a vissza-
jelző esetleges ismételt bekapcsolásakor
figyelmeztetésképpen egy hangjelzés is
hallható.
Az ORC diagnosztikát is végez, melynek
során bekapcsol a légzsák visszajelző
lámpája a műszerfalon, ha olyan hibát
észlel, amely érintheti a légzsákrendszert. A
diagnosztika rögzíti a hiba jellegét is. Bár a
légzsákrendszer nem igényel karbantartást,
az alábbi esetekben azonnal nézesse meg
egy hivatalos márkaszervizben.
A légzsák visszajelző lámpája nem
kapcsol be négy-nyolc másodpercre,
amikor a gyújtáskapcsoló először van
ON/RUN (BE/ÜZEM) állásban.
A légzsák visszajelző lámpája a
négy-nyolc másodperc elteltével nem
alszik el.
A légzsák visszajelző lámpája vezetés
közben néha bekapcsol vagy úgy is
marad.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 117

BIZTONSÁG
118(Folytatás)
MEGJEGYZÉS:
Ha a sebességmérő, a fordulatszámmérő
vagy bármely, a motor működésével
kapcsolatos mérőműszer meghibásodik, az
utasvédelmi biztonsági vezérlőegység
(ORC) szintén működésképtelenné válhat.
A légzsákok ekkor nem biztos, hogy
képesek lesznek védelmet nyújtani Önnek.
Azonnal szervizeltesse a légzsákrendszert
egy hivatalos márkakereskedésben.
Légzsák redundáns figyelmeztető fénye
Ha a rendszer a légzsák figyelmez-
tető fényének hibáját észleli, amely
hatással lehet a kiegészítő utasvé-
delmi rendszerre (SRS), a műszer-falon a légzsák redundáns figyelmeztető
fénye világítani kezd. A légzsák redundáns
figyelmeztető fénye addig világít, amíg a
hibát nem törlik. A rendszer emellett hang-
jelzéssel jelzi, hogy hibát észlelt és a
légzsák redundáns figyelmeztető fénye
bekapcsolt. Ha a légzsák redundáns figyel-
meztető fénye szakaszosan vagy folyama-
tosan világít vezetés közben, azonnal
javíttassa meg gépkocsiját egy hivatalos
márkakereskedésben.
A légzsák redundáns figyelmeztető fényével
kapcsolatos további információkért tekintse
meg a jelen kézikönyv „A műszerfal ismerte-
tése” című fejezetét.
Frontális légzsákok
A gépkocsi frontális légzsákokkal és csípő-/
vállhevederes biztonsági övvel van ellátva a
vezetőoldalon és az utasoldalon egyaránt. A
frontális légzsákok a biztonságiöv-rendszer
kiegészítői. A vezetőoldali frontális légzsák
a kormánykerék közepében található. Az
utasoldali frontális légzsák a műszerfalba, a
kesztyűtartó fölé van beépítve. A légzsákok
feletti burkolaton az „SRS AIRBAG” vagy
„AIRBAG” felirat található dombornyomott
írással.
Frontális légzsák/térdpárna helye
FIGYELEM!
A műszerfalon lévő légzsák-figyelmeztető
fény figyelmen kívül hagyásával nem
számíthat a légzsákrendszer működésére
egy esetleges balesetnél. Ha a gyújtás
bekapcsolásakor lefutó izzóellenőrzés
során a visszajelző lámpa nem kezd
világítani, égve marad járó motor mellett
is, esetleg menet közben kezd világítani,
nézesse meg haladéktalanul a
légzsákrendszert egy hivatalos
márkaszervizben.
1 — Vezetőoldali frontális légzsák
2 — Utasoldali frontális légzsák
3 — Utasoldali ütközéstől védő térdpárna
4 — Kiegészítő vezetőoldali térdlégzsák/
vezetőoldali, ütközéstől védő térdpárna
FIGYELEM!
Ha a korszerű frontális légzsákrendszer
működésbe lépésekor túl közel tartóz-
kodik a kormánykerékhez vagy a
műszerfalhoz, akkor súlyos, akár
végzetes sérülést is szenvedhet. A
légzsák kellő helyet igényel a működé-
séhez. Dőljön hátra úgy, hogy a
kormánykereket és a kezelőszerveket a
karjait kényelmesen kinyújtva elér-
hesse.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 118
