2020 CITROEN C5 AIRCROSS Lietošanas Instrukcija (in Latvian)

207
Atsevišķos laika apstākļos (zema gaisa
temperatūra, mitrums) zem priekšējo
galveno lukturu stikla var parādīties viegls
kondensāta pārklājums; tas pazudīs dažu
minūšu laikā pēc gaismu ieslēgšanas.
Gaismas diodes (LED).
Lai nomainītu šī veida spuldzes, jums
jāvēršas CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Halogēna spuldzes
Lai nodrošinātu labu apgaismojuma
kvalitāti, pārbaudiet, vai spuldze ir kārtīgi
novietota turētājā.Priekšējie lukturi
A modelis
1.Dienas gaitas lukturi/sānu gabarītlukturi/
virzienrādītāji (LED).
2. Tuvās gaismas lukturi (LED).
3. Tuvās/tālās gaismas lukturi (LED).
4. Miglas lukturi (P21W).
B modelis
1.Dienas gaitas lukturi/sānu gabarītlukturi/
virzienrādītāji (LED).
2. Tuvās gaismas lukturi (H7-55W).
3. Tālo gaismu lukturi (HB3 - 65W).
4. Miglas lukturi (P21W).
8
Gadījumā, ja neizdodas

208

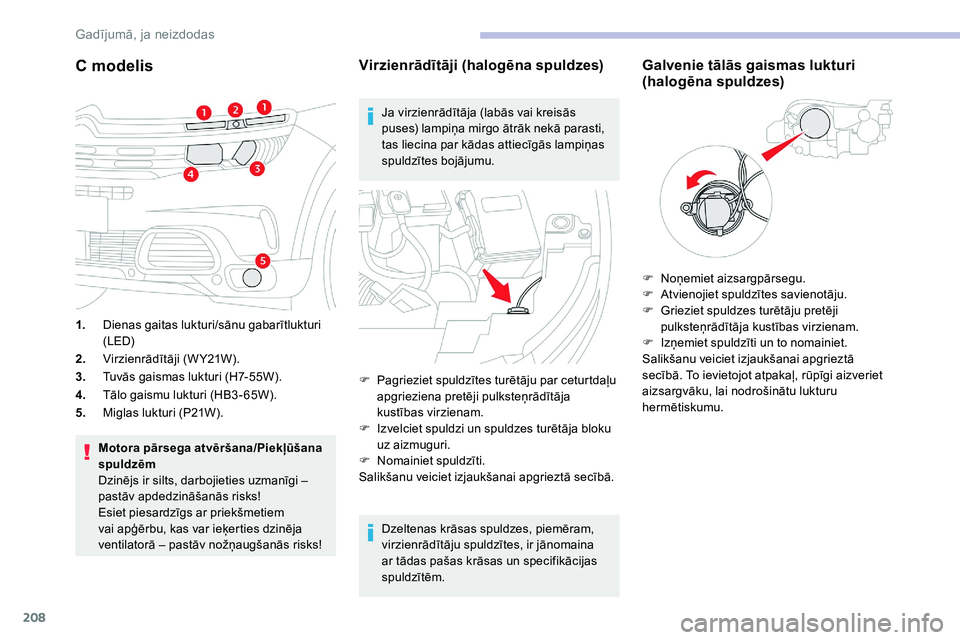

C modelis
1.Dienas gaitas lukturi/sānu gabarītlukturi
(LED)
2. Virzienrādītāji (W Y21W).
3. Tuvās gaismas lukturi (H7-55W).
4. Tālo gaismu lukturi (HB3 - 65W).
5. Miglas lukturi (P21W).
Motora pārsega atvēršana/Piekļūšana
spuldzēm
Dzinējs ir silts, darbojieties uzmanīgi –
pastāv apdedzināšanās risks!
Esiet piesardzīgs ar priekšmetiem
vai apģērbu, kas var ieķerties dzinēja
ventilatorā – pastāv nožņaugšanās risks!
Virzienrādītāji (halogēna spuldzes)
Ja virzienrādītāja (labās vai kreisās
puses) lampiņa mirgo ātrāk nekā parasti,
tas liecina par kādas attiecīgās lampiņas
spuldzītes bojājumu.
Dzeltenas krāsas spuldzes, piemēram,
virzienrādītāju spuldzītes, ir jānomaina
ar tādas pašas krāsas un specifikācijas
spuldzītēm.
Galvenie tālās gaismas lukturi
(halogēna spuldzes)
F Pagrieziet spuldzītes turētāju par ceturtdaļu apgrieziena pretēji pulksteņrādītāja
kustības virzienam.
F

I
zvelciet spuldzi un spuldzes turētāja bloku
uz aizmuguri.
F

N
omainiet spuldzīti.
Salikšanu veiciet izjaukšanai apgrieztā secībā. F

N
oņemiet aizsargpārsegu.
F
A
tvienojiet spuldzītes savienotāju.
F
G
rieziet spuldzes turētāju pretēji
pulksteņrādītāja kustības virzienam.
F
I
zņemiet spuldzīti un to nomainiet.
Salikšanu veiciet izjaukšanai apgrieztā
secībā. To ievietojot atpakaļ, rūpīgi aizveriet
aizsargvāku, lai nodrošinātu lukturu
hermētiskumu.
Gadījumā, ja neizdodas

209

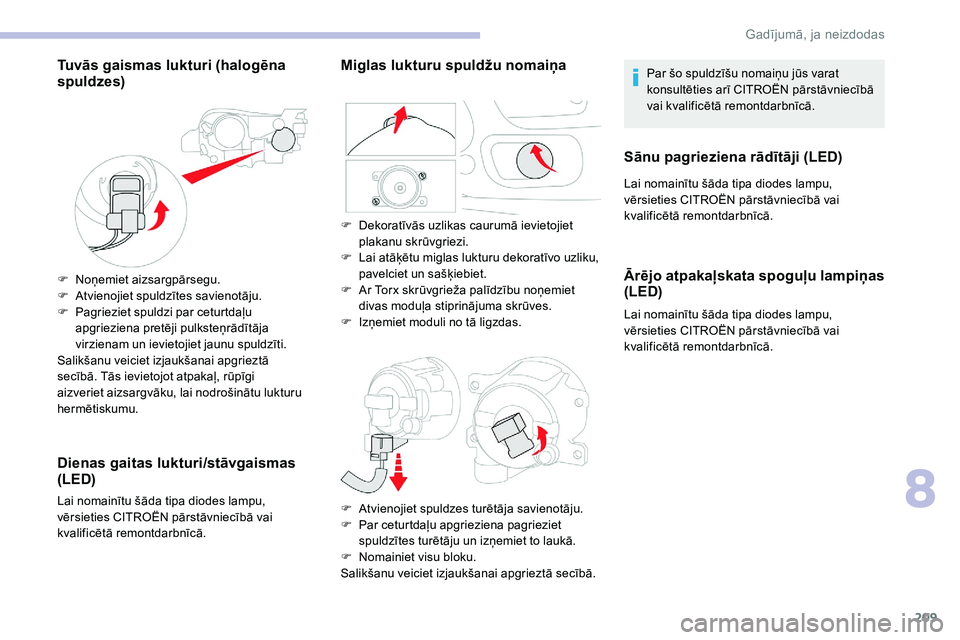

Tuvās gaismas lukturi (halogēna
spuldzes)
F Noņemiet aizsargpārsegu.
F A tvienojiet spuldzītes savienotāju.
F

P
agrieziet spuldzi par ceturtdaļu
apgrieziena pretēji pulksteņrādītāja
virzienam un ievietojiet jaunu spuldzīti.
Salikšanu veiciet izjaukšanai apgrieztā
secībā. Tās ievietojot atpakaļ, rūpīgi
aizveriet aizsargvāku, lai nodrošinātu lukturu
hermētiskumu.
Dienas gaitas lukturi/stāvgaismas
(LED)
Lai nomainītu šāda tipa diodes lampu,
vērsieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Miglas lukturu spuldžu nomaiņaPar šo spuldzīšu nomaiņu jūs varat
konsultēties arī CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
Sānu pagrieziena rādītāji (LED)
Lai nomainītu šāda tipa diodes lampu,
vērsieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Ārējo atpakaļskata spoguļu lampiņas
(LED)
Lai nomainītu šāda tipa diodes lampu,
vērsieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
F

D

ekoratīvās uzlikas caurumā ievietojiet
plakanu skrūvgriezi.
F

L

ai atāķētu miglas lukturu dekoratīvo uzliku,
pavelciet un sašķiebiet.
F

A

r Torx skrūvgrieža palīdzību noņemiet
divas moduļa stiprinājuma skrūves.
F
I
zņemiet moduli no tā ligzdas.
F

A

tvienojiet spuldzes turētāja savienotāju.
F

P

ar ceturtdaļu apgrieziena pagrieziet
spuldzītes turētāju un izņemiet to laukā.
F

N

omainiet visu bloku.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
8
Gadījumā, ja neizdodas

210

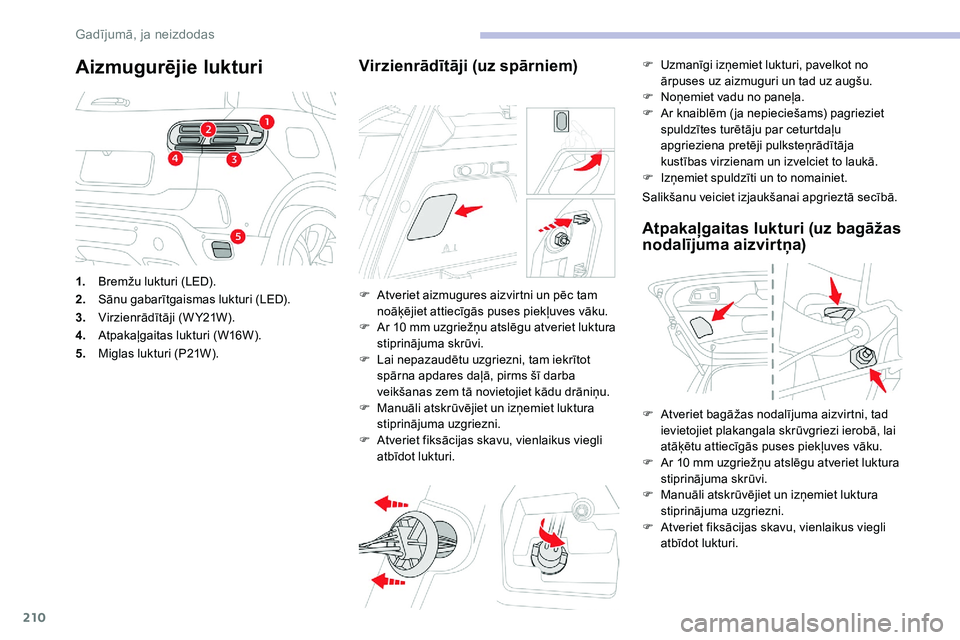

Aizmugurējie lukturi
1.Bremžu lukturi (LED).
2. Sānu gabarītgaismas lukturi (LED).
3. Virzienrādītāji (W Y21W).
4. Atpakaļgaitas lukturi (W16W).
5. Miglas lukturi (P21W).
Virzienrādītāji (uz spārniem)
F Atveriet aizmugures aizvirtni un pēc tam
noāķējiet attiecīgās puses piekļuves vāku.
F

A
r 10 mm uzgriežņu atslēgu atveriet luktura
stiprinājuma skrūvi.
F

L
ai nepazaudētu uzgriezni, tam iekrītot
spārna apdares daļā, pirms šī darba
veikšanas zem tā novietojiet kādu drāniņu.
F

M
anuāli atskrūvējiet un izņemiet luktura
stiprinājuma uzgriezni.
F

A
tveriet fiksācijas skavu, vienlaikus viegli
atbīdot lukturi. F

U
zmanīgi izņemiet lukturi, pavelkot no
ārpuses uz aizmuguri un tad uz augšu.
F
N
oņemiet vadu no paneļa.
F
A
r knaiblēm ( ja nepieciešams) pagrieziet
spuldzītes turētāju par ceturtdaļu
apgrieziena pretēji pulksteņrādītāja
kustības virzienam un izvelciet to laukā.
F
I
zņemiet spuldzīti un to nomainiet.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
Atpakaļgaitas lukturi (uz bagāžas
nodalījuma aizvirtņa)
F Atveriet bagāžas nodalījuma aizvirtni, tad ievietojiet plakangala skrūvgriezi ierobā, lai
atāķētu attiecīgās puses piekļuves vāku.
F

A
r 10 mm uzgriežņu atslēgu atveriet luktura
stiprinājuma skrūvi.
F

M
anuāli atskrūvējiet un izņemiet luktura
stiprinājuma uzgriezni.
F

A
tveriet fiksācijas skavu, vienlaikus viegli
atbīdot lukturi.
Gadījumā, ja neizdodas

211
Salikšanu veiciet izjaukšanai apgrieztā secībā.
Miglas lukturi
Ja spuldzītes nomaiņa notiek dažas
minūtes pēc aizdedzes izslēgšanas,
uzmanieties un nepieskarieties
klusinātājam, jo pastāv apdegumu risks.
Augstu uzstādīts bremžu
signāllukturis (LED)
Lai nomainītu šāda tipa diodes lampu,
vērsieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Aizmugurējās numura zīmes
apgaismojuma spuldzītes (W5W)
Salona apgaismojums
Plafoni
Priekšējais plafons
F Uzmanīgi izņemiet lukturi, pavelkot no ārpuses uz aizmuguri.
F

A
tvienojiet luktura savienotāju, piespiežot tā
abas puses.
F

P
ar ceturtdaļu apgrieziena pagrieziet
spuldzītes turētāju un izņemiet to laukā.
F

I
zņemiet spuldzīti un to nomainiet.
Šīs spuldzes nomaina no aizmugurējā bufera
ārpuses:
F

p
abāziet roku zem bufera;
F

p
agrieziet spuldzes turētāju par
ceturtdaļapgriezienu un izņemiet to; F

P
ar ceturtdaļu apgrieziena pagrieziet
spuldzīti un nomainiet to.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
F

I
evietojiet tievu skrūvgriezi caurspīdīgās
virsmas ārējās gropēs.
F

L
ai tas atknipsētos, paspiediet to uz āru.
F

N
oņemiet caurspīdīgo daļu.
F

N
omainiet bojāto spuldzīti.
Lai ieliktu vietā, spiediet uz caurspīdīgās
virsmas, līdz tas nofiksējas.
Aizmugurējais plafons
Lai nomainītu šāda tipa lampu, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
8
Gadījumā, ja neizdodas

212
Bagāžas nodalījums (W5W)
F Atbrīvojiet aizsega apakšdaļu, izmantojot nelielu plakana gala skrūvgriezi.
F

I
zņemiet spuldzīti un to nomainiet.
F

N
ovietojiet bloku atpakaļ vietā.
Drošinātāja maiņa
Piekļuve instrumentiem
Izņemšanai paredzētās knaibles ir
nostiprinātas aiz priekšējā paneļa drošinātāju
kārbas vāka.
F
A
tveriet vāku, pavelkot to aiz tā augšējās
malas.
F

P
ilnībā izjauciet vāku.
F

I
zņemiet knaibles no to ietvara.
Drošinātāja nomaiņa
Pirms drošinātāja nomaiņas:
F j ānoskaidro un jānovērš bojājuma cēlonis;
F

j
āizslēdz visi elektrības patērētāji;
F

j
ānodrošina automašīnas novietošana
nekustīgā stāvoklī, un jāizslēdz aizdedze;
F

i
dentificēt bojāto drošinātāju, izmantojot
turpmākajās lappusēs norādītās izvietojuma
tabulas un diagrammas.
Lai darbotos ar drošinātāju, obligāti jāievēro:
F

j
āizmanto īpaša pincete drošinātāja
izņemšanai no ligzdas un pēc izņemšanas
jāpārbauda drošinātāja tinumu stāvoklis;
F

v
ienmēr jānomaina bojātais drošinātājs
ar tādas pašas kategorijas (tādas pašas
krāsas) drošinātāju; atšķirīgas kategorijas
drošinātāja izmantošana var radīt
bojājumus (pastāv aizdegšanās risks).
Ja pēc drošinātāja nomaiņas atkal notiek
kļūme, pārbaudiet elektrosistēmu CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Nomainot ar drošinātāju, kas nav parādīts
pretējā pusē esošajās drošinātāju izvietojuma
tabulās, var rasties nopietni automašīnas
darbības traucējumi. Konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Gadījumā, ja neizdodas

213
Elektrisko papildpiederumu uzstādīšana
Jūsu automašīnas elektrosistēma ir
paredzēta darbībai ar standarta vai papildu
aprīkojumu.
Pirms cita elektriskā aprīkojuma vai
piederumu uzstādīšanas automašīnā
sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.CITROËN neuzņemas atbildību
par izmaksām, kas radušās, veicot
automašīnas remontu vai novēršot darbības
traucējumus, kuri radušies CITROËN
nepiegādātu un neieteiktu piederumu
uzstādīšanas rezultātā un neievērojot
norādījumus uzstādītu piederumu
uzstādīšanas rezultātā, it īpaši tad, ja visu
pievienoto papildu piederumu kopējais
energopatēriņš pārsniedz 10
miliampērus.
Drošinātāji borta panelī
Drošinātāju kārba atrodas priekšējā paneļa
apakšdaļā (kreisajā pusē).
Piekļuve drošinātājiem
F Atveriet vāku, pavelkot to aiz tās augšējās
malas.
Pareizi
Nepareizi
Pincete
8
Gadījumā, ja neizdodas

214
Apakšējā drošinātāju kasteF145Signalizācija (vienība).
F18 5Piekabes
elektroapgāde.
F28 5Signalizācija (sirēna),
papildu apsilde/
ventilācija, tālvadības
pults signāla saņēmējs.
F29 20Skārienekrāns
(CITROËN Connect
Radio vai CITROËN
Connect Nav).
F31 10
Piesmēķētājs/priekšējā 12 V
pap ildaprīkojuma kontaktligzda
F34 5Viedtālruņu bezvadu
lādētājs.
Augšējā drošinātāju kaste
Drošinātāja
N r.Kategorija (A)Funkcijas
F2 10Apsildāmi durvju
spoguļi.
F3 40
Aizmugurējo elektronisko dur vju
logu pacēlāju selektīva darbība.
F540Priekšējo elektronisko dur vju
logu pacēlāju selektīva darbība.
F6 1512 V drošinātāja ligzda bagāžas nodalījumā.
F730Priekšējie apsildāmie
sēdekļi.
F10 30Panorāmas tipa jumta
lūka.
Drošinātāja
N r.Kategorija (A)Funkcijas
F4 15Skaņas signāls
F6 20
Priekšējā un aizmugurējā
loga apskalotāja sūknis.
F7 1012 V ligzda, aizmugures USB
F820Aizmugurējais loga tīrītājs.
F10 30Dur vju un degvielas
tvertnes lūkas
atslēgšana/aizslēgšana.
