4176-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)
6
Manutenzione e cura

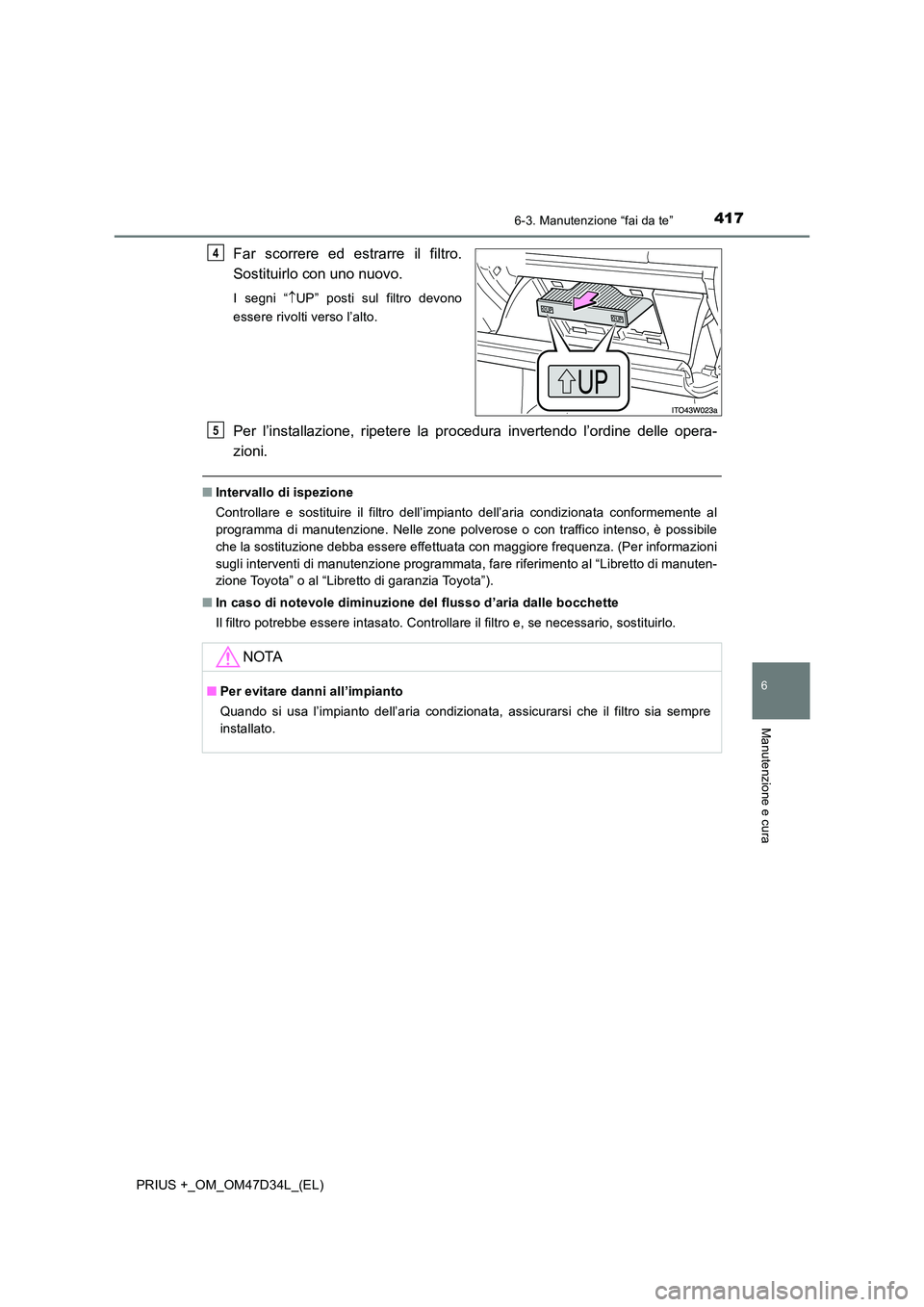

Far scorrere ed estrarre il filtro.
Sostituirlo con uno nuovo.
I segni “ UP” posti sul filtro devono
essere rivolti verso l’alto.
Per l’installazione, ripetere la pr ocedura invertendo l’ordine delle opera-
zioni.
■ Intervallo di ispezione
Controllare e sostituire il filtro dell’impianto dell’aria condizionata conformemente al
programma di manutenzione. Nelle zone polverose o con traffico intenso, è possibile
che la sostituzione debba essere effettuata con maggiore frequenza. (Per informazioni
sugli interventi di manutenzione programmata, fare riferimento al “Libretto di manuten-
zione Toyota” o al “Libretto di garanzia Toyota”).
■ In caso di notevole diminuzione del flusso d’aria dalle bocchette
Il filtro potrebbe essere intasato. Controllare il filtro e, se necessario, sostituirlo.
4
NOTA
■ Per evitare danni all’impianto
Quando si usa l’impianto dell’aria condizionata, assicurarsi che il filtro sia sempre
installato.
5

4186-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)

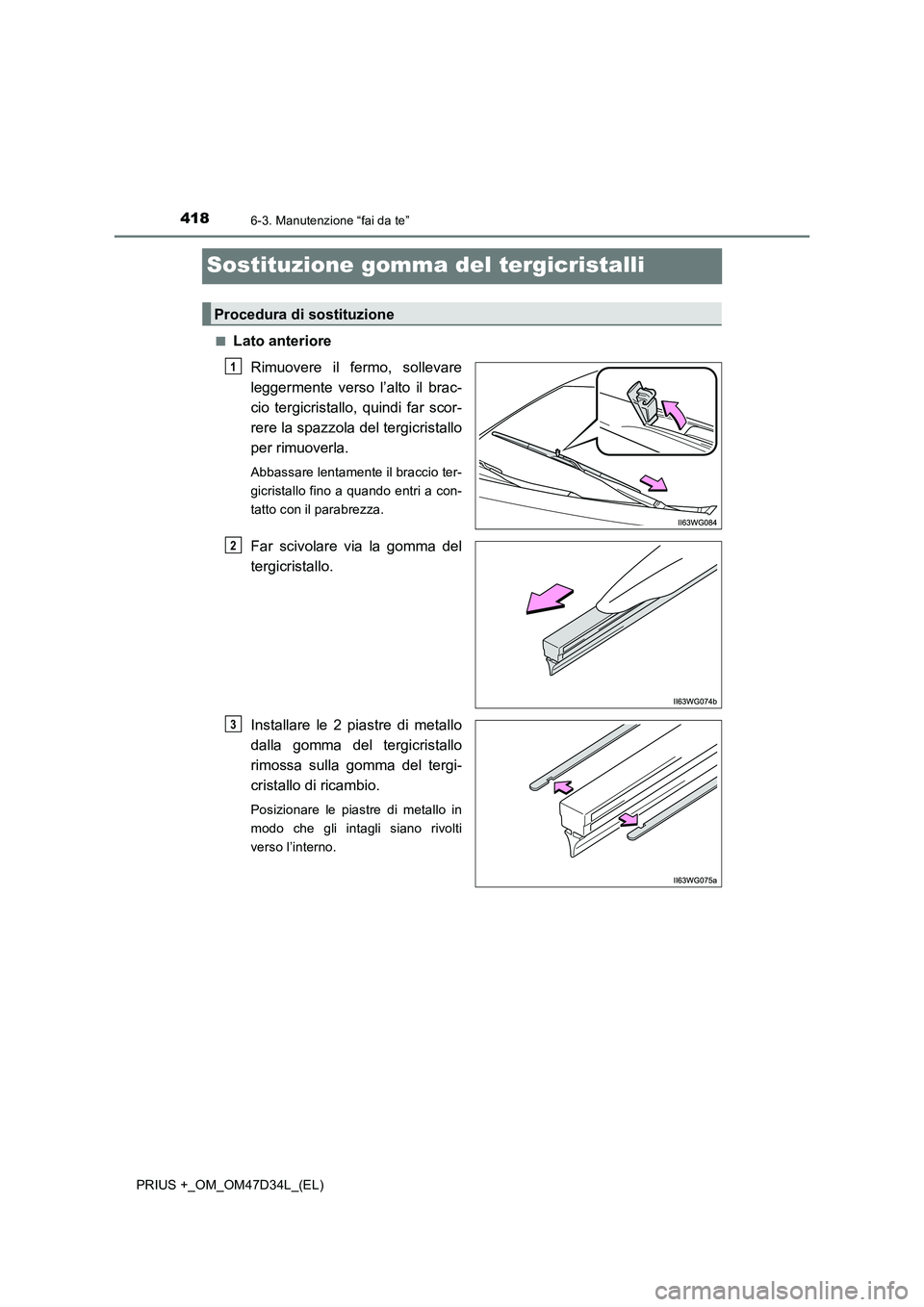

Sostituzione gomma del tergicristalli
■Lato anteriore
Rimuovere il fermo, sollevare
leggermente verso l’alto il brac-
cio tergicristallo, quindi far scor-
rere la spazzola del tergicristallo
per rimuoverla.
Abbassare lentamente il braccio ter-
gicristallo fino a quando entri a con-
tatto con il parabrezza.
Far scivolare via la gomma del
tergicristallo.
Installare le 2 piastre di metallo
dalla gomma del tergicristallo
rimossa sulla gomma del tergi-
cristallo di ricambio.
Posizionare le piastre di metallo in
modo che gli intagli siano rivolti
verso l’interno.
Procedura di sostituzione
1
2
3

4196-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)
6
Manutenzione e cura

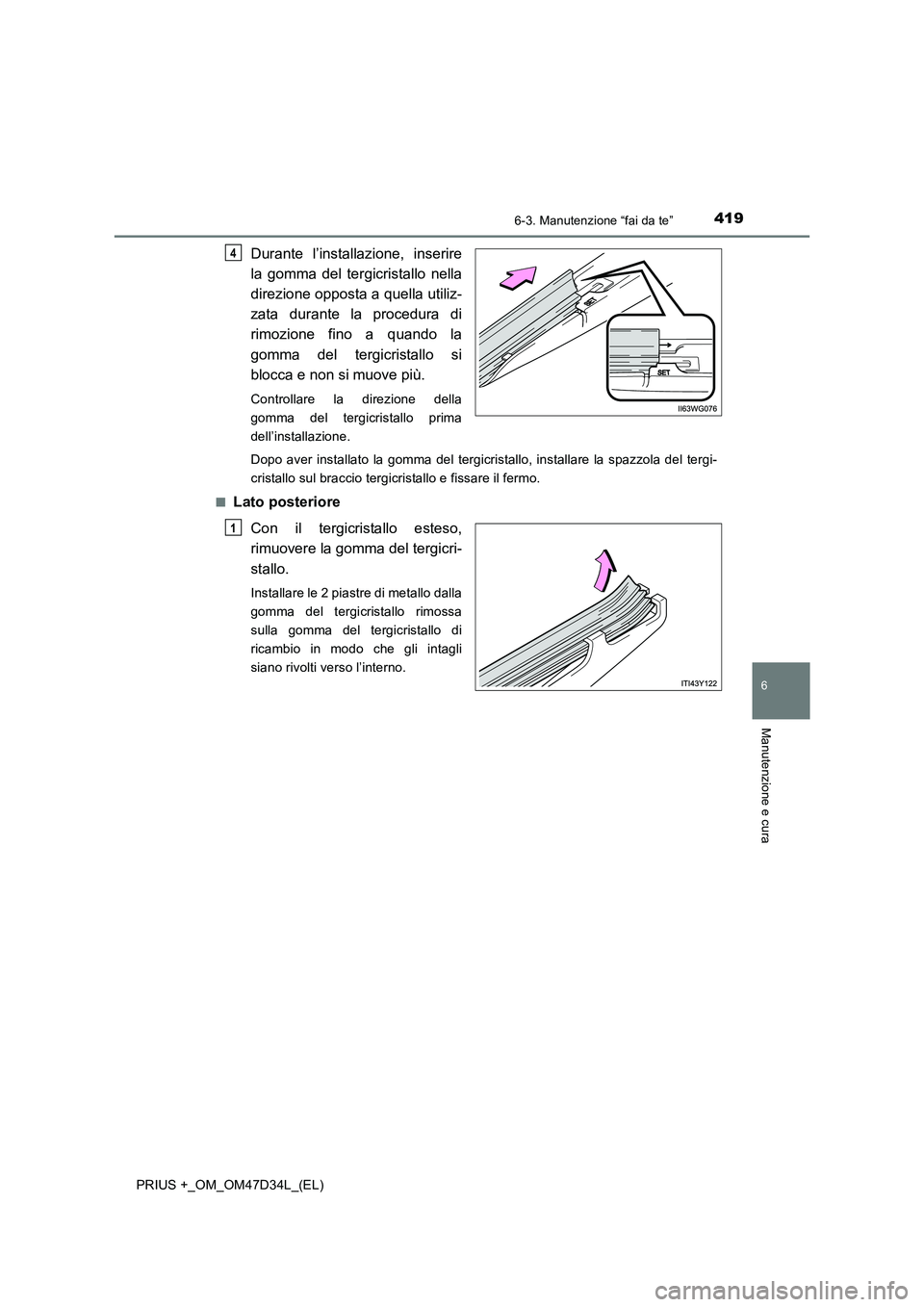

Durante l’installazione, inserire
la gomma del tergicristallo nella
direzione opposta a quella utiliz-
zata durante la procedura di
rimozione fino a quando la
gomma del tergicristallo si
blocca e non si muove più.
Controllare la direzione della
gomma del tergicristallo prima
dell’installazione.
Dopo aver installato la gomma del tergicristallo, installare la spazzola del tergi-
cristallo sul braccio tergicristallo e fissare il fermo.
■
Lato posteriore
Con il tergicristallo esteso,
rimuovere la gomma del tergicri-
stallo.
Installare le 2 piastre di metallo dalla
gomma del tergicristallo rimossa
sulla gomma del tergicristallo di
ricambio in modo che gli intagli
siano rivolti verso l’interno.
4
1

4206-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)

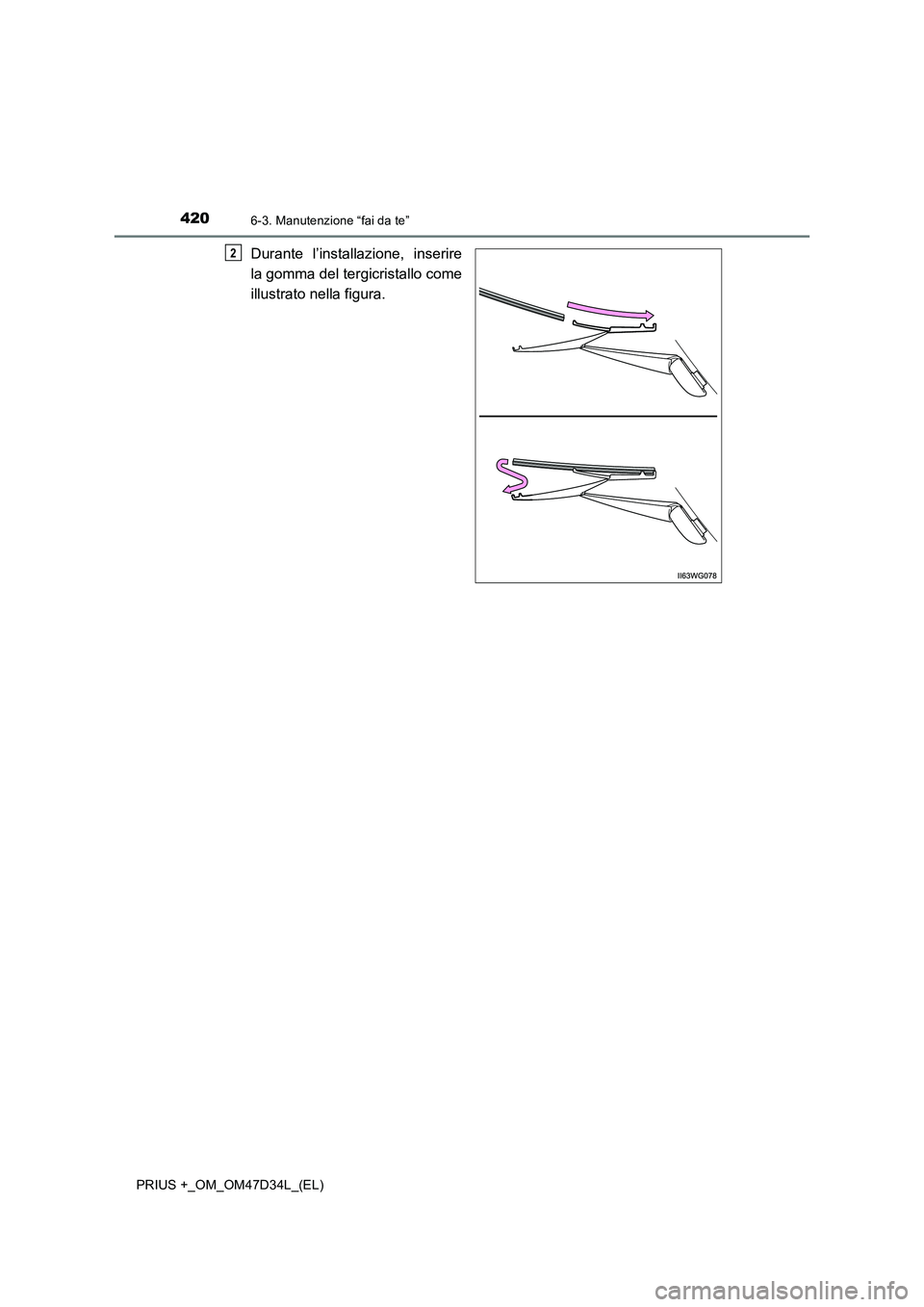

Durante l’installazione, inserire
la gomma del tergicristallo come
illustrato nella figura.2

4216-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)
6
Manutenzione e cura

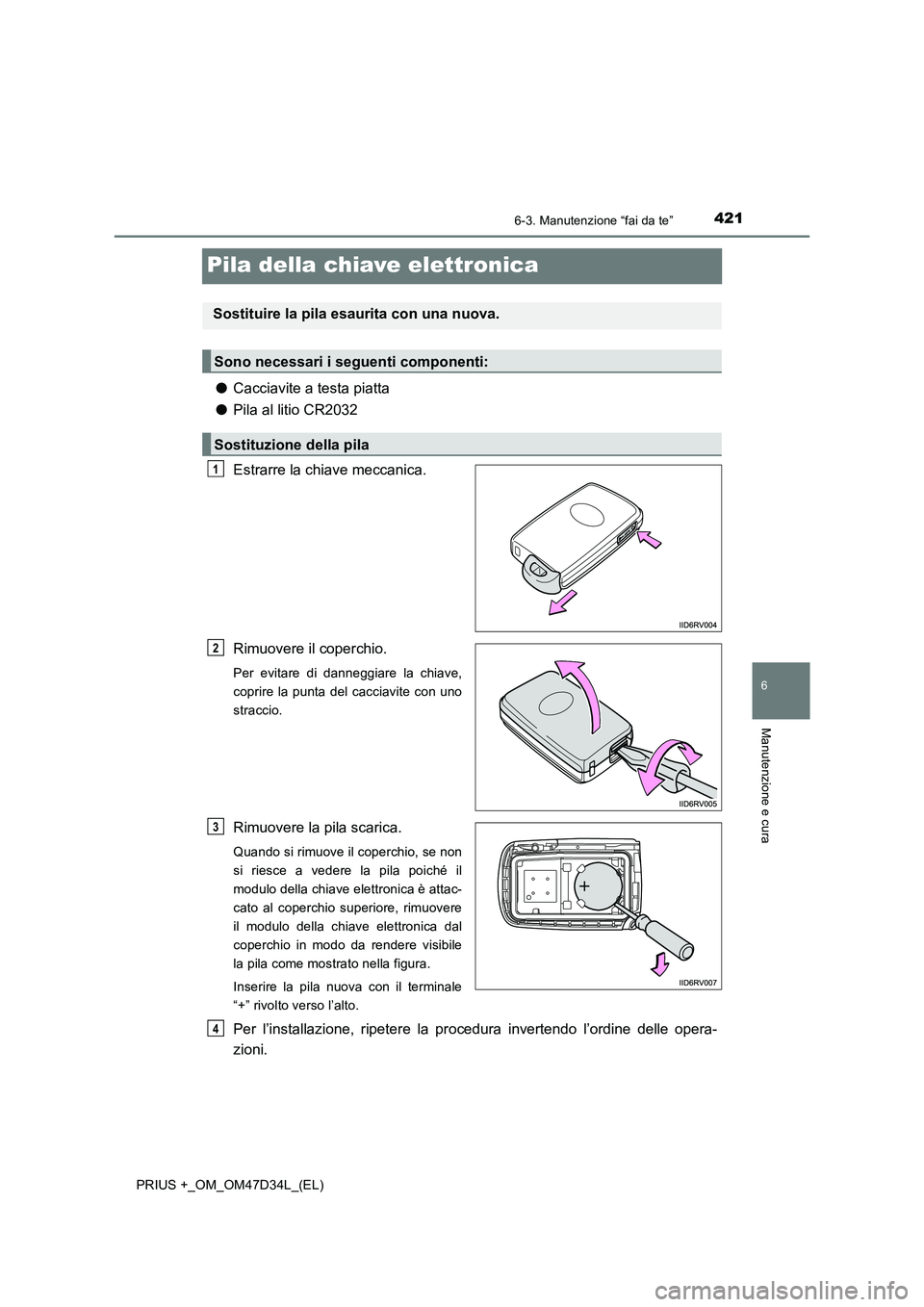

Pila della chiave elettronica
●Cacciavite a testa piatta
●Pila al litio CR2032
Estrarre la chiave meccanica.
Rimuovere il coperchio.
Per evitare di danneggiare la chiave,
coprire la punta del cacciavite con uno
straccio.
Rimuovere la pila scarica.
Quando si rimuove il coperchio, se non
si riesce a vedere la pila poiché il
modulo della chiave elettronica è attac-
cato al coperchio superiore, rimuovere
il modulo della chiave elettronica dal
coperchio in modo da rendere visibile
la pila come mostrato nella figura.
Inserire la pila nuova con il terminale
“+” rivolto verso l’alto.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
Sostituire la pila esaurita con una nuova.
Sono necessari i seguenti componenti:
Sostituzione della pila
1
2
3
4

4226-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)

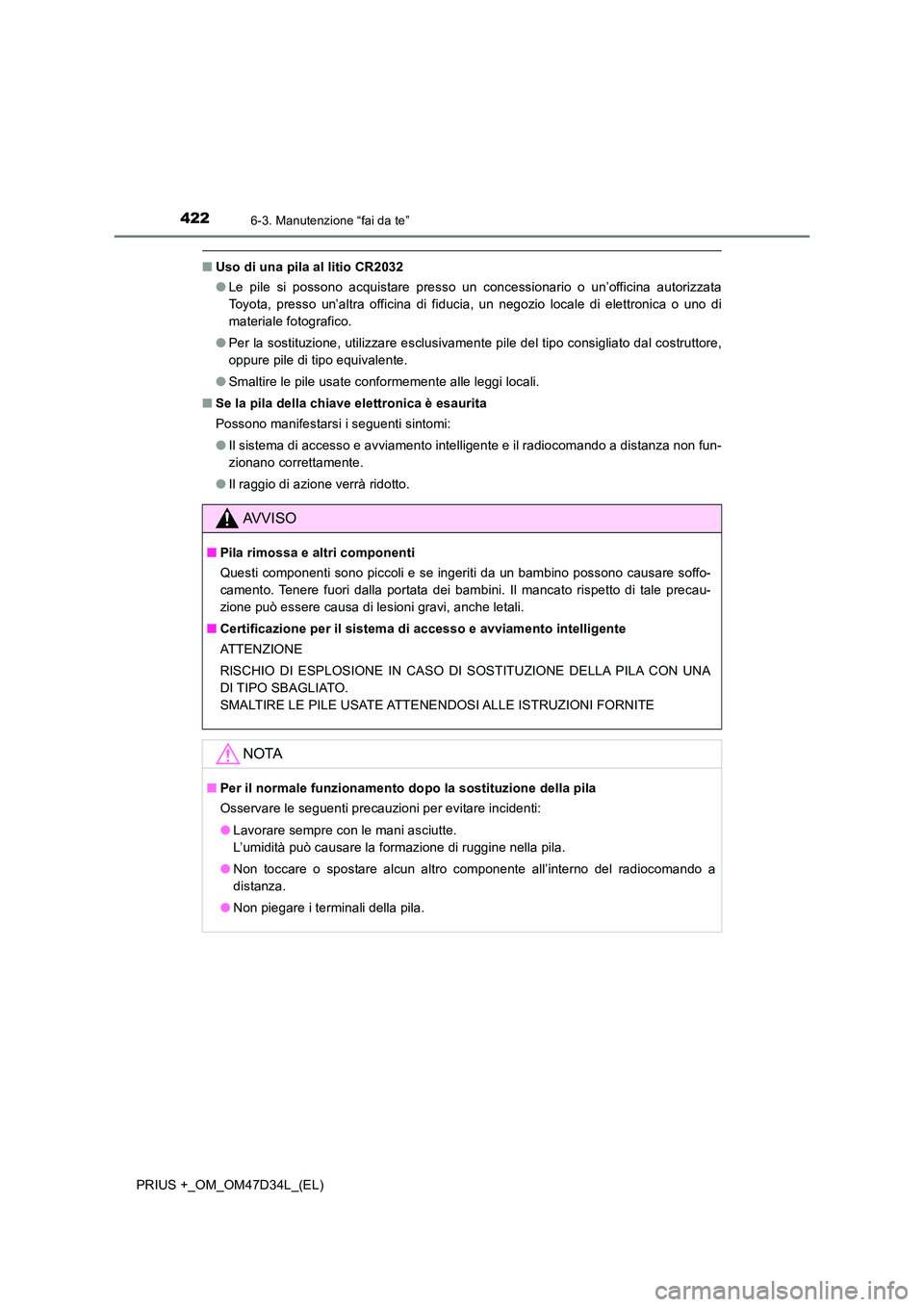

■Uso di una pila al litio CR2032
● Le pile si possono acquistare presso un concessionario o un’officina autorizzata
Toyota, presso un’altra officina di fiducia, un negozio locale di elettronica o uno di
materiale fotografico.
● Per la sostituzione, utilizzare esclusivamente pile del tipo consigliato dal costruttore,
oppure pile di tipo equivalente.
● Smaltire le pile usate conformemente alle leggi locali.
■ Se la pila della chiave elettronica è esaurita
Possono manifestarsi i seguenti sintomi:
● Il sistema di accesso e avviamento intelligente e il radiocomando a distanza non fun-
zionano correttamente.
● Il raggio di azione verrà ridotto.
AVVISO
■Pila rimossa e altri componenti
Questi componenti sono piccoli e se ingeriti da un bambino possono causare soffo-
camento. Tenere fuori dalla portata dei bambini. Il mancato rispetto di tale precau-
zione può essere causa di lesioni gravi, anche letali.
■ Certificazione per il sistema di accesso e avviamento intelligente
ATTENZIONE
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA PILA CON UNA
DI TIPO SBAGLIATO.
SMALTIRE LE PILE USATE ATTENENDOSI ALLE ISTRUZIONI FORNITE
NOTA
■ Per il normale funzionamento dopo la sostituzione della pila
Osservare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L’umidità può causare la formazione di ruggine nella pila.
● Non toccare o spostare alcun altro componente all’interno del radiocomando a
distanza.
● Non piegare i terminali della pila.

4236-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)
6
Manutenzione e cura

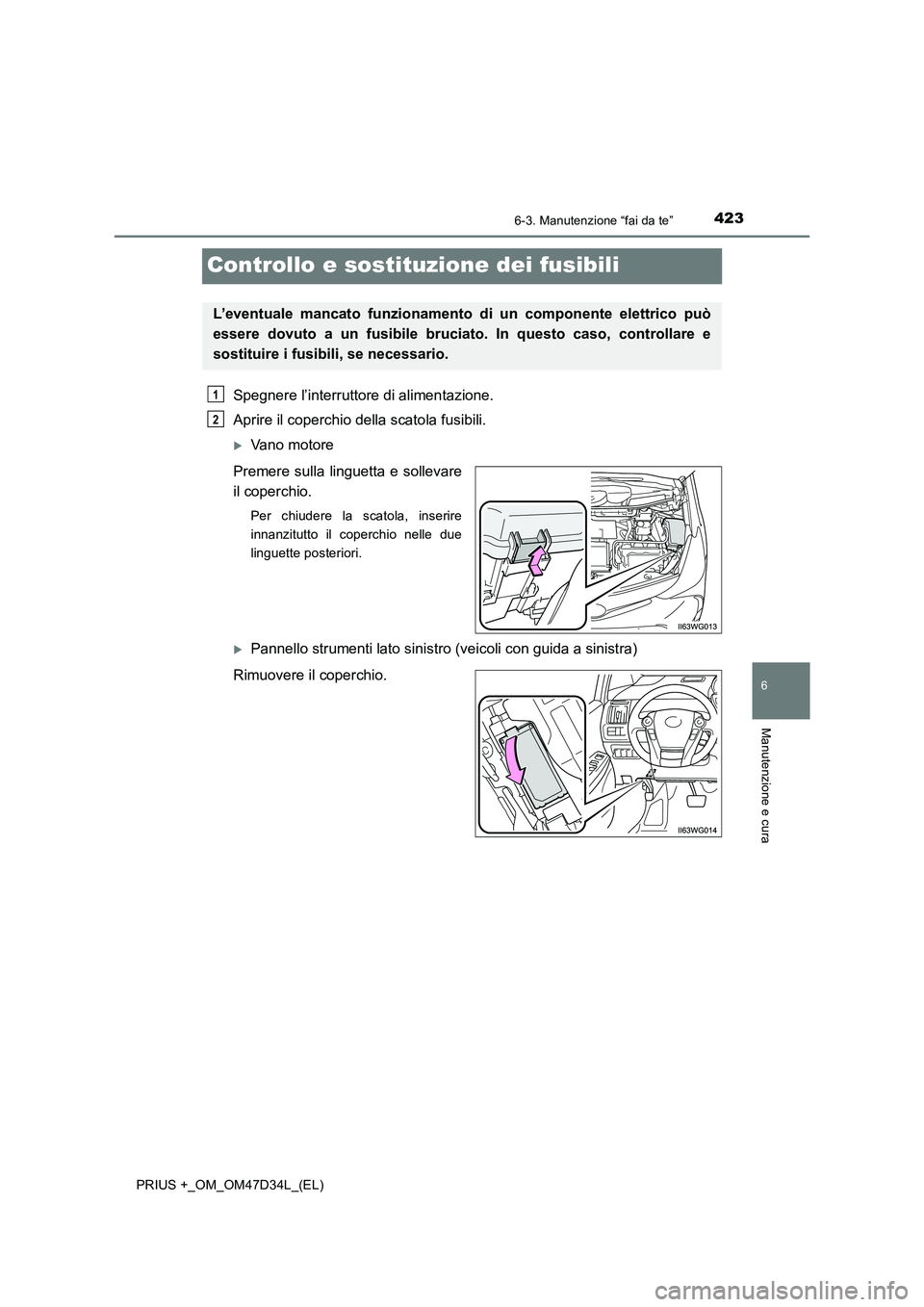

Controllo e sostituzione dei fusibili
Spegnere l’interruttore di alimentazione.
Aprire il coperchio della scatola fusibili.
Vano motore
Premere sulla linguetta e sollevare
il coperchio.
Per chiudere la scatola, inserire
innanzitutto il coperchio nelle due
linguette posteriori.
Pannello strumenti lato sinistro (veicoli con guida a sinistra)
Rimuovere il coperchio.
L’eventuale mancato funzionamento di un componente elettrico può
essere dovuto a un fusibile bruciato. In questo caso, controllare e
sostituire i fusibili, se necessario.
1
2

4246-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)

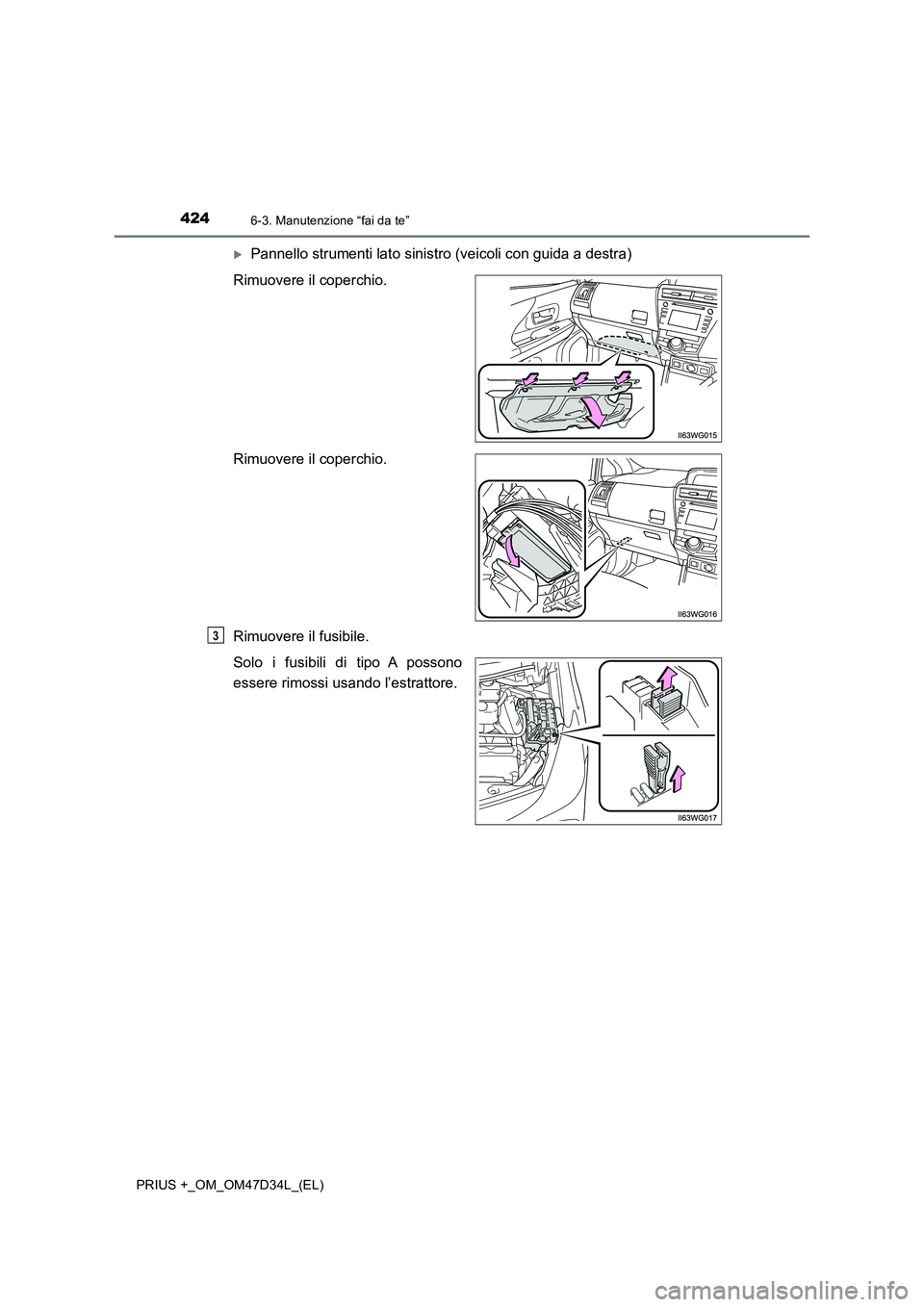

Pannello strumenti lato sinistro (veicoli con guida a destra)
Rimuovere il coperchio.
Rimuovere il coperchio.
Rimuovere il fusibile.
Solo i fusibili di tipo A possono
essere rimossi usando l’estrattore.
3
