Manutenzione e cura

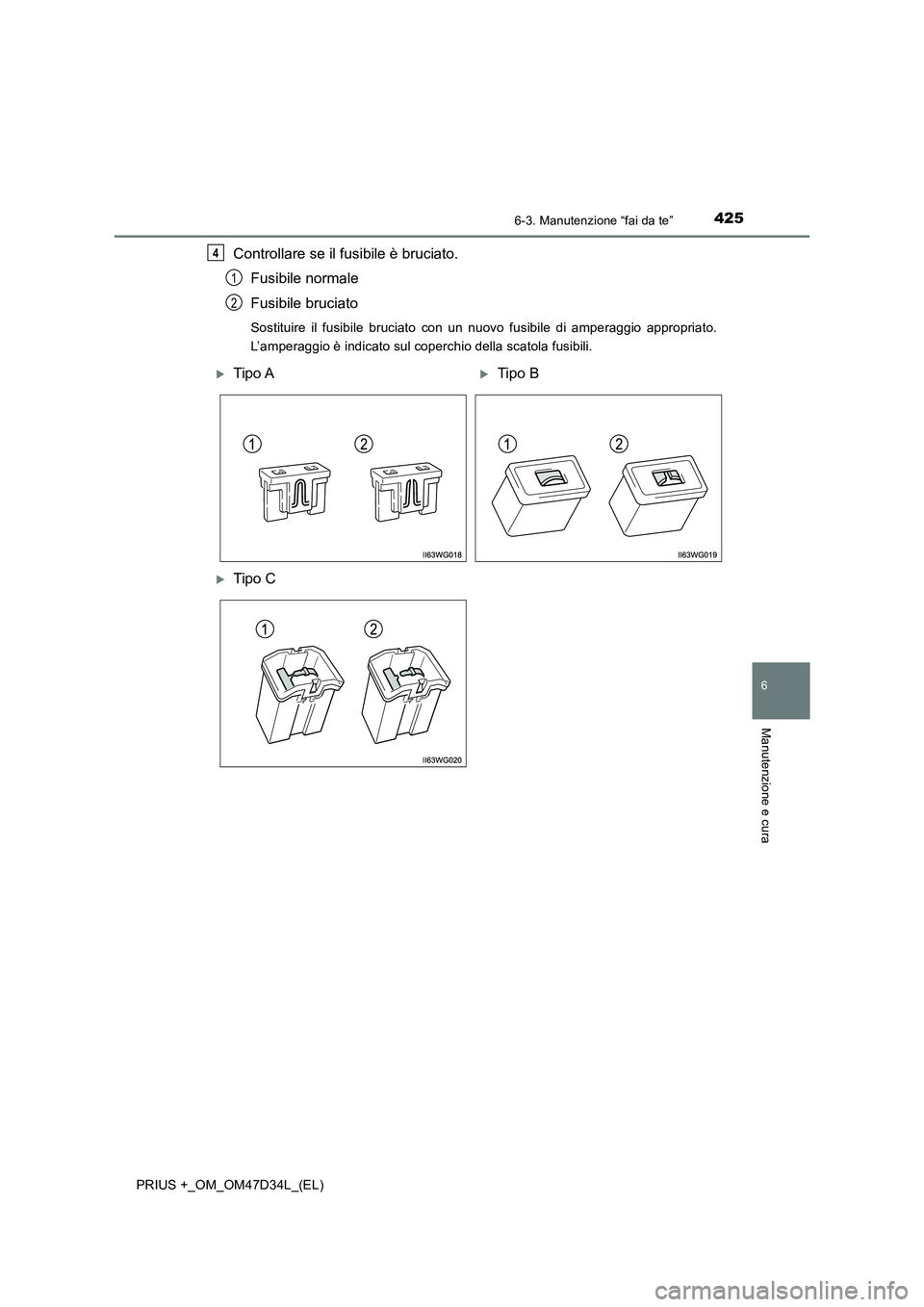

Controllare se il fusibile è bruciato.
Fusibile normale
Fusibile bruciato
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio appropriato.
L’amperaggio è indicato sul coperchio della scatola fusibili.
4
1
2
Tipo ATipo B
Tipo C

4266-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)

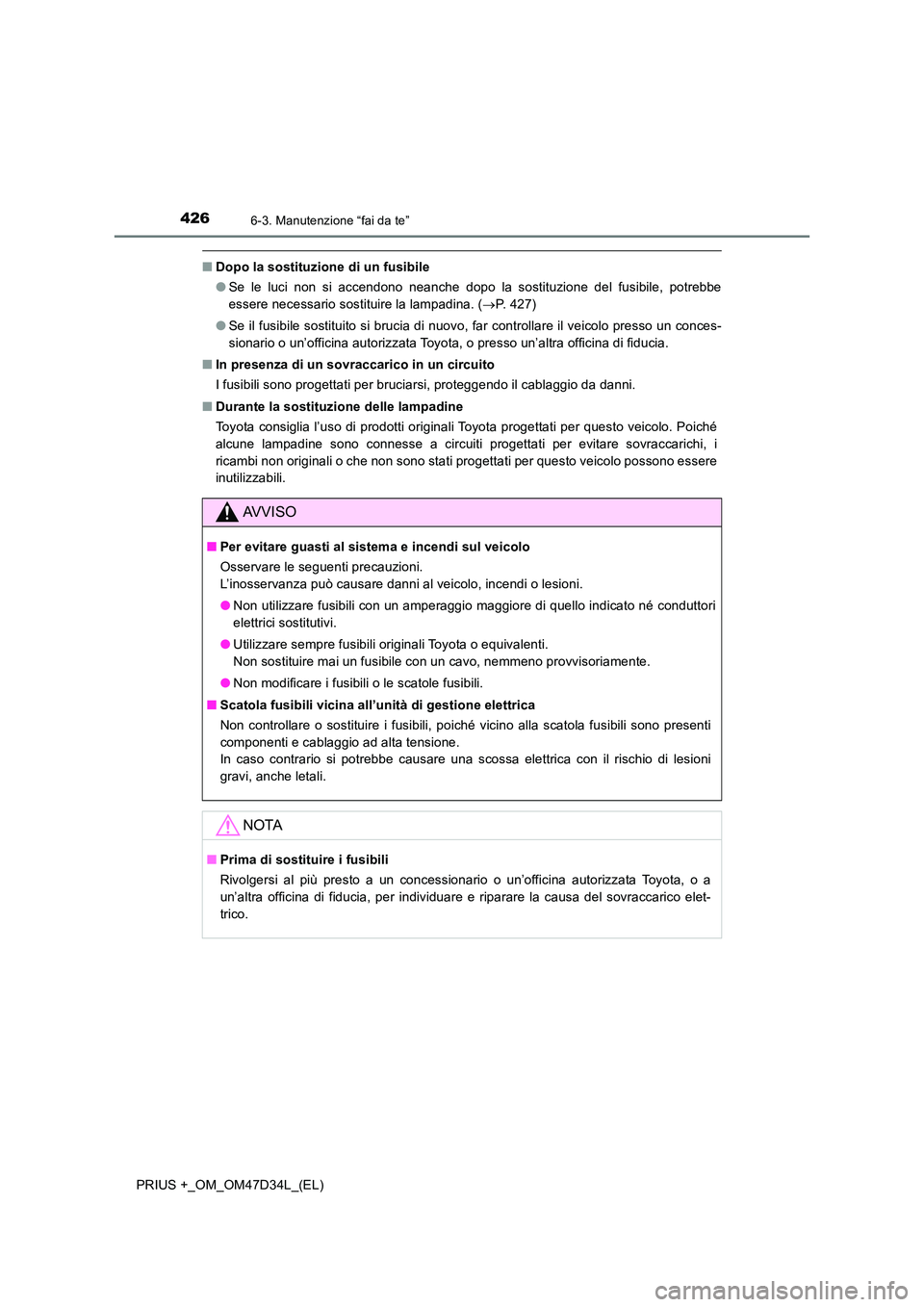

■Dopo la sostituzione di un fusibile
● Se le luci non si accendono neanche dopo la sostituzione del fusibile, potrebbe
essere necessario sostituire la lampadina. ( P. 427)
● Se il fusibile sostituito si brucia di nuovo, far controllare il veicolo presso un conces-
sionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
■ In presenza di un sovraccarico in un circuito
I fusibili sono progettati per bruciarsi, proteggendo il cablaggio da danni.
■ Durante la sostituzione delle lampadine
Toyota consiglia l’uso di prodotti originali Toyota progettati per questo veicolo. Poiché
alcune lampadine sono connesse a circuiti progettati per evitare sovraccarichi, i
ricambi non originali o che non sono stati progettati per questo veicolo possono essere
inutilizzabili.
AVVISO
■ Per evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni.
L’inosservanza può causare danni al veicolo, incendi o lesioni.
● Non utilizzare fusibili con un amperaggio maggiore di quello indicato né conduttori
elettrici sostitutivi.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, nemmeno provvisoriamente.
● Non modificare i fusibili o le scatole fusibili.
■ Scatola fusibili vicina all’unità di gestione elettrica
Non controllare o sostituire i fusibili, poiché vicino alla scatola fusibili sono presenti
componenti e cablaggio ad alta tensione.
In caso contrario si potrebbe causare una scossa elettrica con il rischio di lesioni
gravi, anche letali.
NOTA
■ Prima di sostituire i fusibili
Rivolgersi al più presto a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia, per individuare e riparare la causa del sovraccarico elet-
trico.

4276-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)
6
Manutenzione e cura

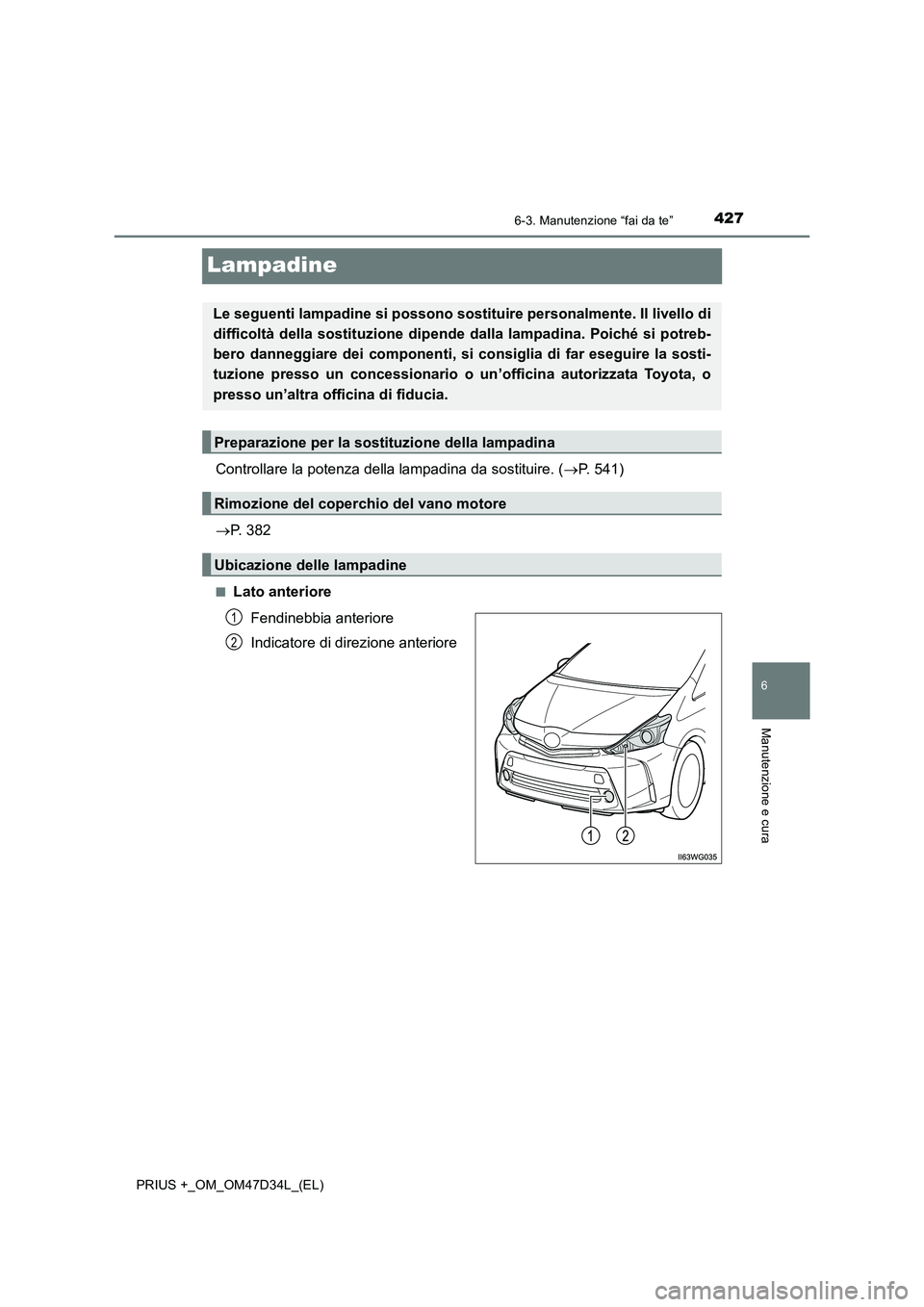

Lampadine
Controllare la potenza della lampadina da sostituire. (P. 541)
 P. 382
■Lato anteriore
Fendinebbia anteriore
Indicatore di direzione anteriore
Le seguenti lampadine si possono sostituire personalmente. Il livello di
difficoltà della sostituzione dipende dalla lampadina. Poiché si potreb-
bero danneggiare dei componenti, si consiglia di far eseguire la sosti-
tuzione presso un concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Preparazione per la sostituzione della lampadina
Rimozione del coperchio del vano motore
Ubicazione delle lampadine
1
2

4286-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)■

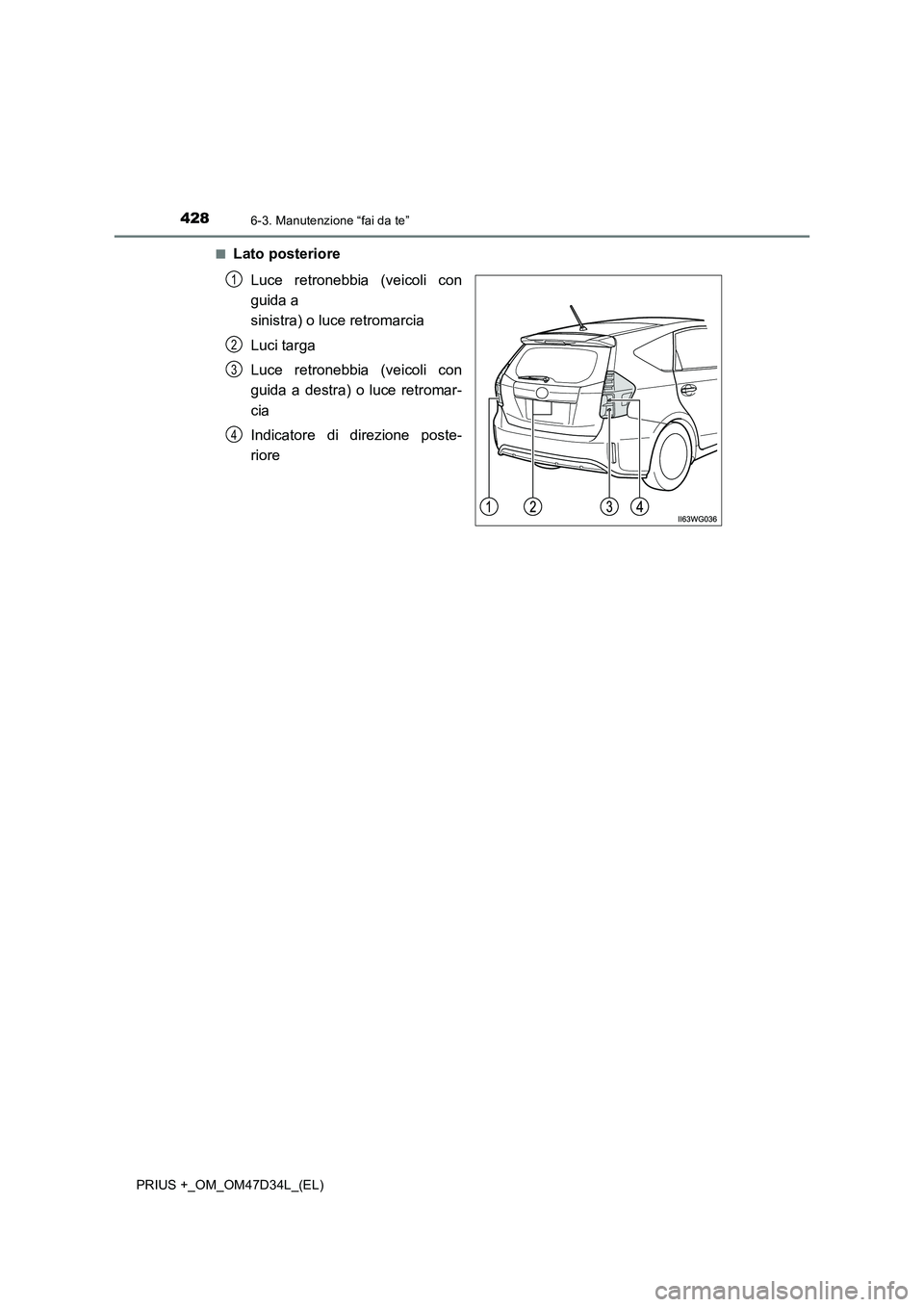

Lato posteriore
Luce retronebbia (veicoli con
guida a
sinistra) o luce retromarcia
Luci targa
Luce retronebbia (veicoli con
guida a destra) o luce retromar-
cia
Indicatore di direzione poste-
riore
1
2
3
4

4296-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)
6
Manutenzione e cura
■Fendinebbia anteriori
Rimuovere i bulloni rivesti-
mento passaruota e abbassare
il rivestimento stesso.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Ruotare il portalampada in
senso antiorario.

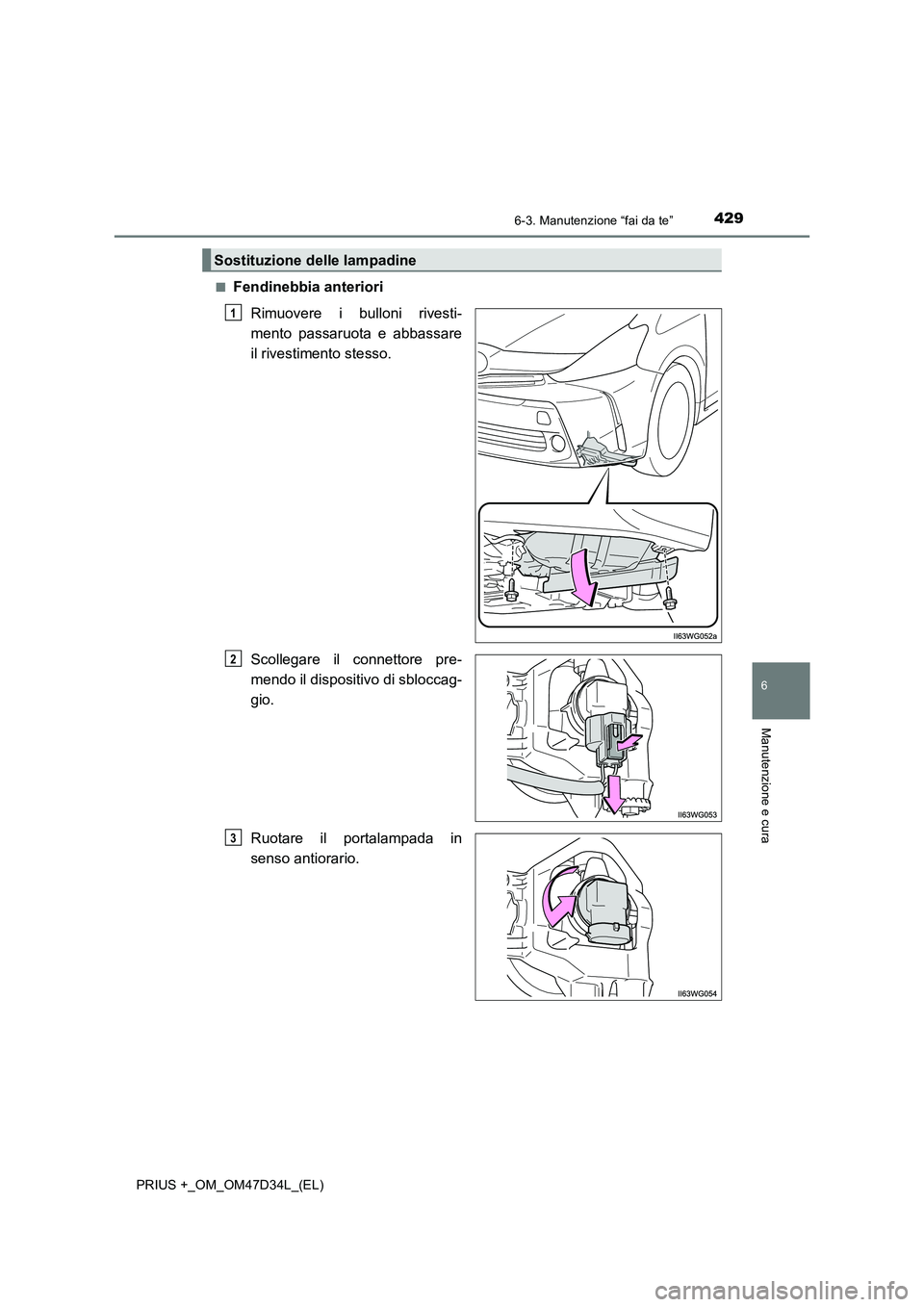

Sostituzione delle lampadine
1
2
3

4306-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)

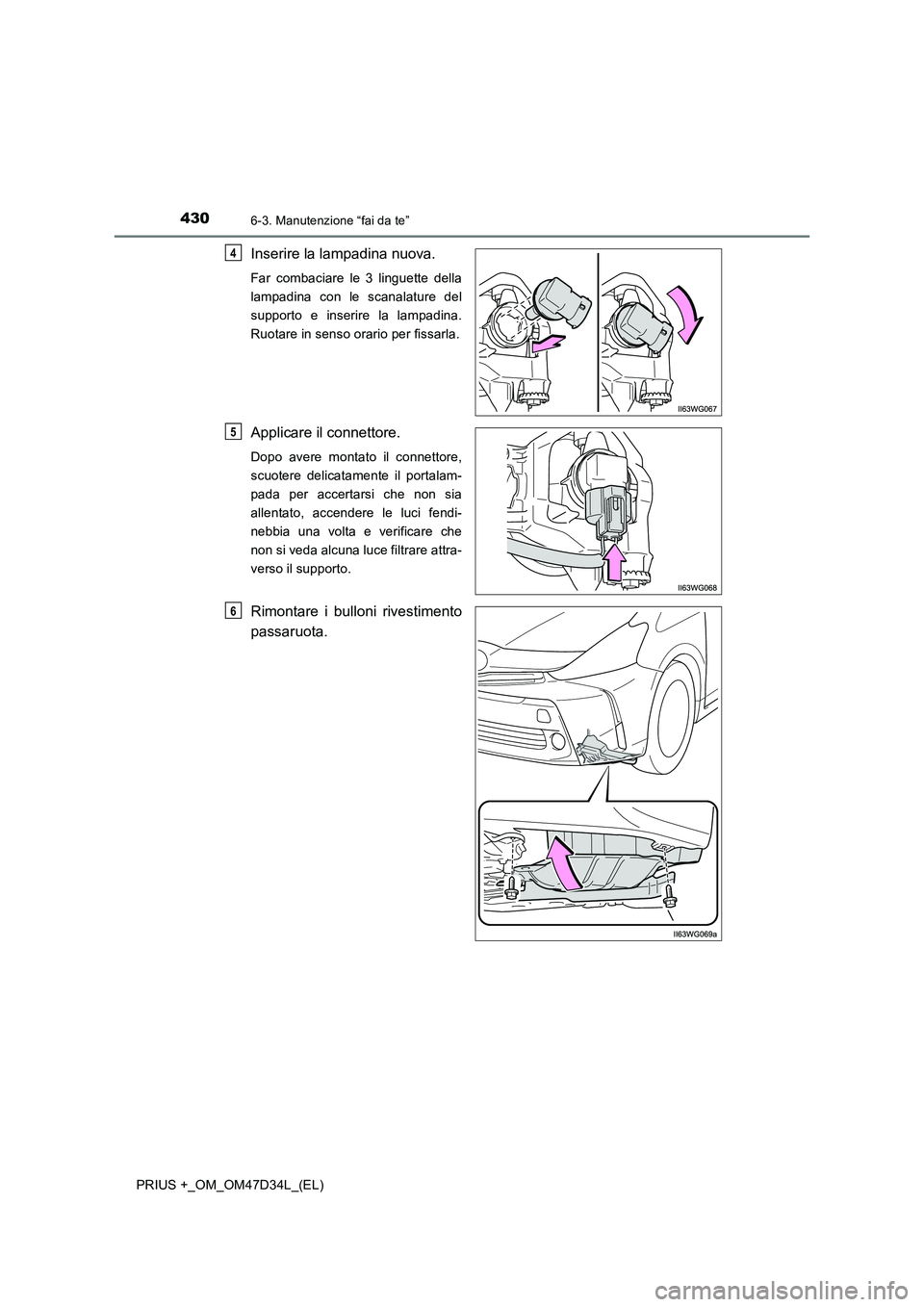

Inserire la lampadina nuova.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Ruotare in senso orario per fissarla.
Applicare il connettore.
Dopo avere montato il connettore,
scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere le luci fendi-
nebbia una volta e verificare che
non si veda alcuna luce filtrare attra-
verso il supporto.
Rimontare i bulloni rivestimento
passaruota.
4
5
6

4316-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)
6
Manutenzione e cura

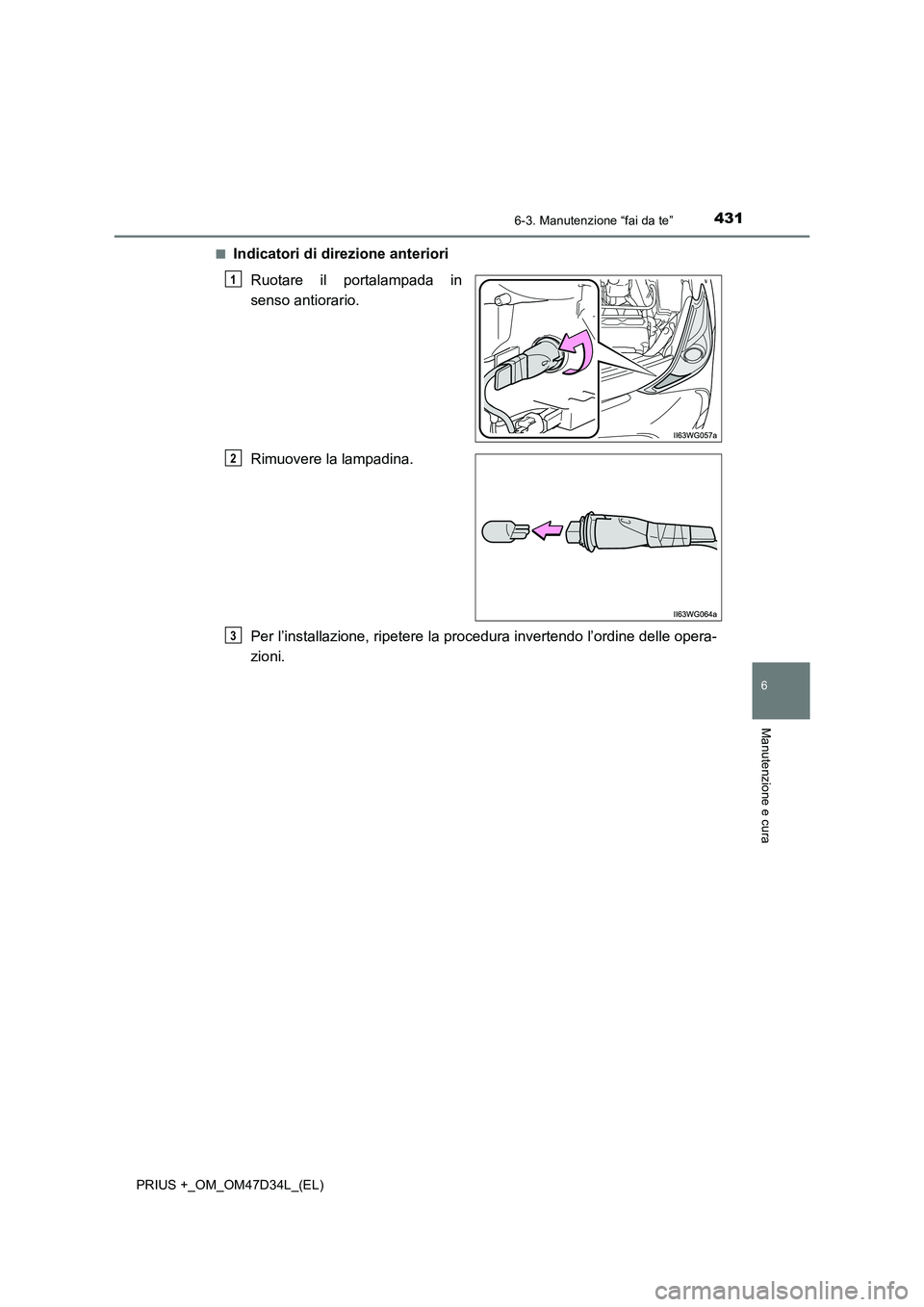

■Indicatori di direzione anteriori
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
1
2
3

4326-3. Manutenzione “fai da te”
PRIUS +_OM_OM47D34L_(EL)■

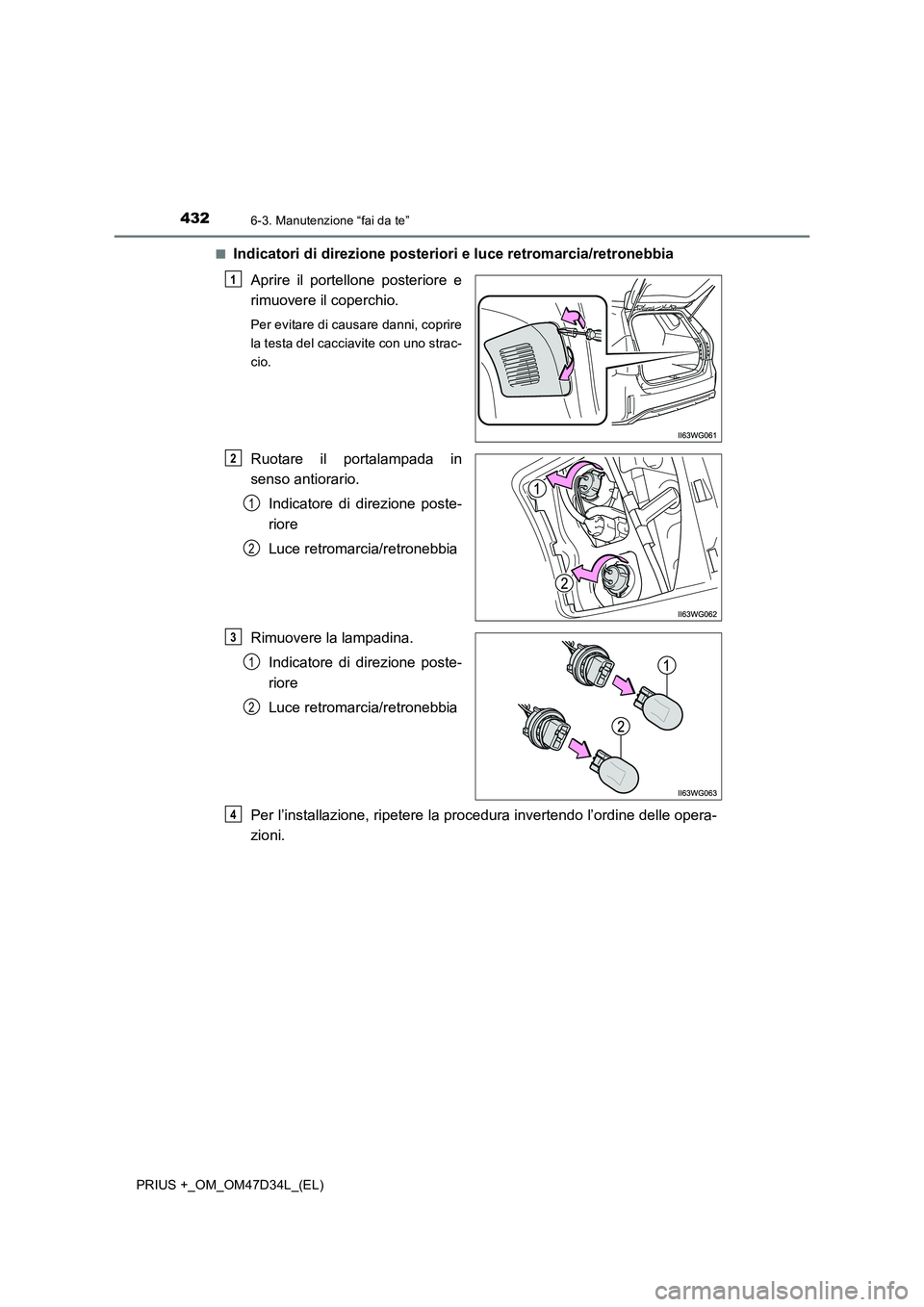

Indicatori di direzione posteriori e luce retromarcia/retronebbia
Aprire il portellone posteriore e
rimuovere il coperchio.
Per evitare di causare danni, coprire
la testa del cacciavite con uno strac-
cio.
Ruotare il portalampada in
senso antiorario.
Indicatore di direzione poste-
riore
Luce retromarcia/retronebbia
Rimuovere la lampadina.
Indicatore di direzione poste-
riore
Luce retromarcia/retronebbia
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
1
2
1
2
3
1
2
4
