Действия в сложных ситуациях
625
6

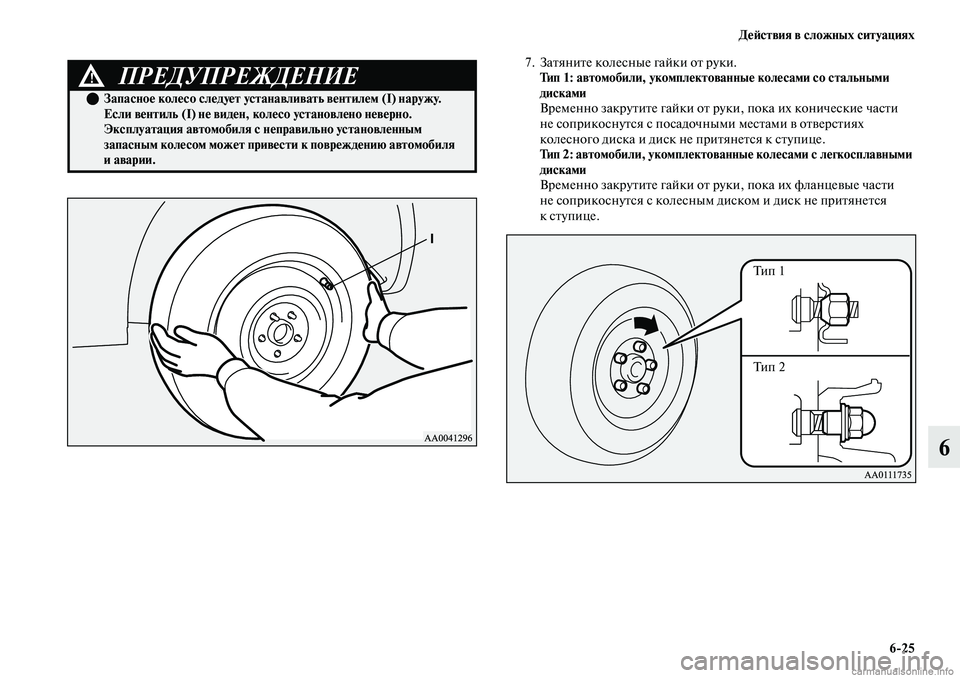

7. Затяните колесные гайки от руки.
Тип 1: автомобили, укомплектованные колесами со стальными
дисками
Временно закрутите гайки от руки, пока их конические части
не соприкоснутся с посадочными местами в отверстиях
колесного диска и диск не притянется к ступице.
Тип 2: автомобили, укомплектованные колесами с легкосплавными
дисками
Временно закрутите гайки от руки, пока их фланцевые части
не соприкоснутся с колесным диском и диск не притянется
кступице.
ПРЕДУПРЕЖДЕНИЕ!
Запасное колесо следует устанавливать вентилем (I) наружу.
Если вентиль (I) не виден, колесо установлено неверно.
Эксплуатация автомобиля с неправильно установленным
запасным колесом может привести к повреждению автомобиля
и аварии.
Ти п 1
Ти п 2

626 Действия в сложных ситуациях
6

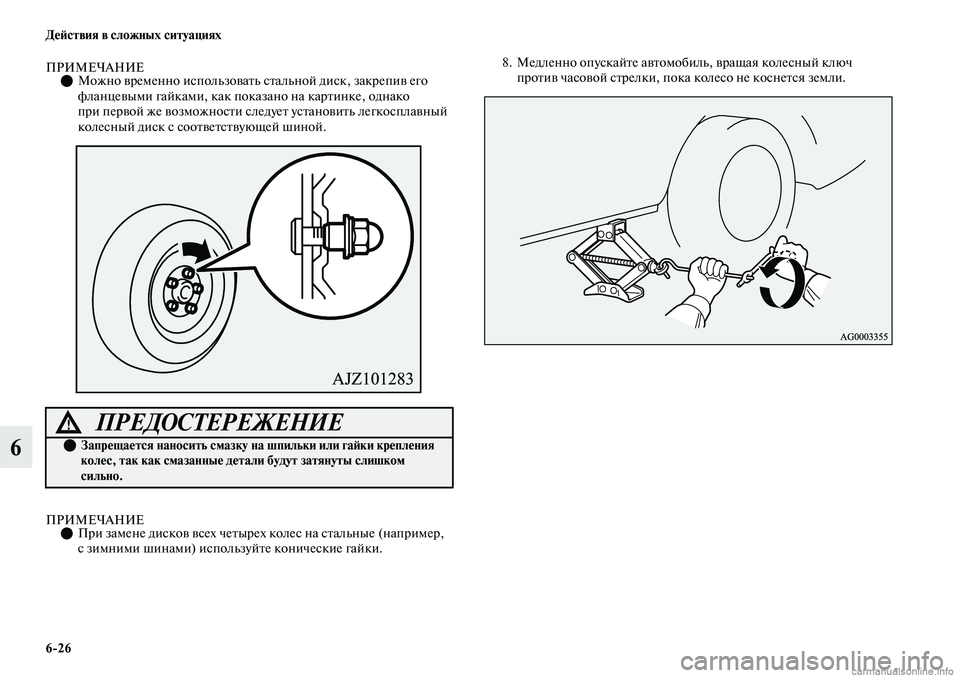

ПРИМЕЧАНИЕМожно временно использовать стальной диск, закрепив его
фланцевыми гайками, как показано на картинке, однако
при первой же возможности следует установить легкосплавный
колесный диск с соответствующей шиной.
ПРИМЕЧАНИЕПри замене дисков всех четырех колес на стальные (например,
с зимними шинами) используйте конические гайки.8. Медленно опускайте автомобиль, вращая колесный ключ
против часовой стрелки, пока колесо не коснется земли.
ПРЕДОСТЕРЕЖЕНИЕ!
Запрещается наносить смазку на шпильки или гайки крепления
колес, так как смазанные детали будут затянуты слишком
сильно.

Действия в сложных ситуациях
627
6
9. Затяните гайки в последовательности, указанной на рисунке.
Каждую гайку следует затянуть указанным моментом.
Момент затяжки: 88–108 Н·м.
10. Если для колеса есть колесный колпак, установите его на колесо
(см. раздел «Колесные колпаки» на стр. 630).
11. Опустите и уберите домкрат, затем уложите в багажное
отделение домкрат, спустившее колесо и упорный башмак.
Неисправную шину следует отремонтировать при первой
же возможности.12. Проверьте давление воздуха в шинах в ближайшем сервисном
центре. Номинальное давление указано в табличке на двери
водителя (см. рисунок).
ПРЕДОСТЕРЕЖЕНИЕ!
Запрещается нажимать на колесный ключ ногой или
использовать трубу в качестве удлинителя для увеличения
усилия вращения ключа: в этом случае гайки будут затянуты
слишком сильно.
ПРЕДОСТЕРЕЖЕНИЕ!
После замены колеса и пробега около 1000 км колесные гайки
следует подтянуть, чтобы они не ослабли.
Если после замены колеса рулевое колесо вибрирует,
рекомендуем проверить балансировку колес в авторизованном
сервисном центре MITSUBISHI MOTORS.
Запрещается устанавливать шины разных типоразмеров или
использовать шины, размерность которых не соответствует
указанной в технических характеристиках автомобиля. Это
ведет к повышенному износу шин и ухудшению управляемости.

628 Действия в сложных ситуациях
6

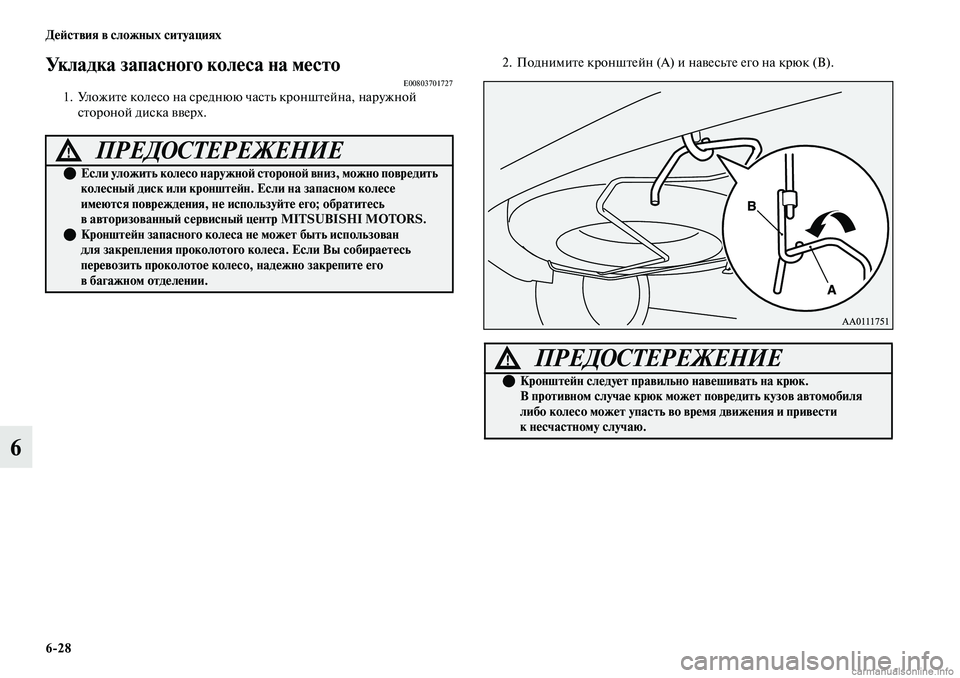

Укладка запасного колеса на местоE008037017271. Уложите колесо на среднюю часть кронштейна, наружной
стороной диска вверх.2. Поднимите кронштейн (А) и навесьте его на крюк (В).
ПРЕДОСТЕРЕЖЕНИЕ!
Если уложить колесо наружной стороной вниз, можно повредить
колесный диск или кронштейн. Если на запасном колесе
имеются повреждения, не используйте его; обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS.
Кронштейн запасного колеса не может быть использован
для закрепления проколотого колеса. Если Вы собираетесь
перевозить проколотое колесо, надежно закрепите его
в багажном отделении.
ПРЕДОСТЕРЕЖЕНИЕ!
Кронштейн следует правильно навешивать на крюк.
В противном случае крюк может повредить кузов автомобиля
либо колесо может упасть во время движения и привести
к несчастному случаю.

Действия в сложных ситуациях
629
6

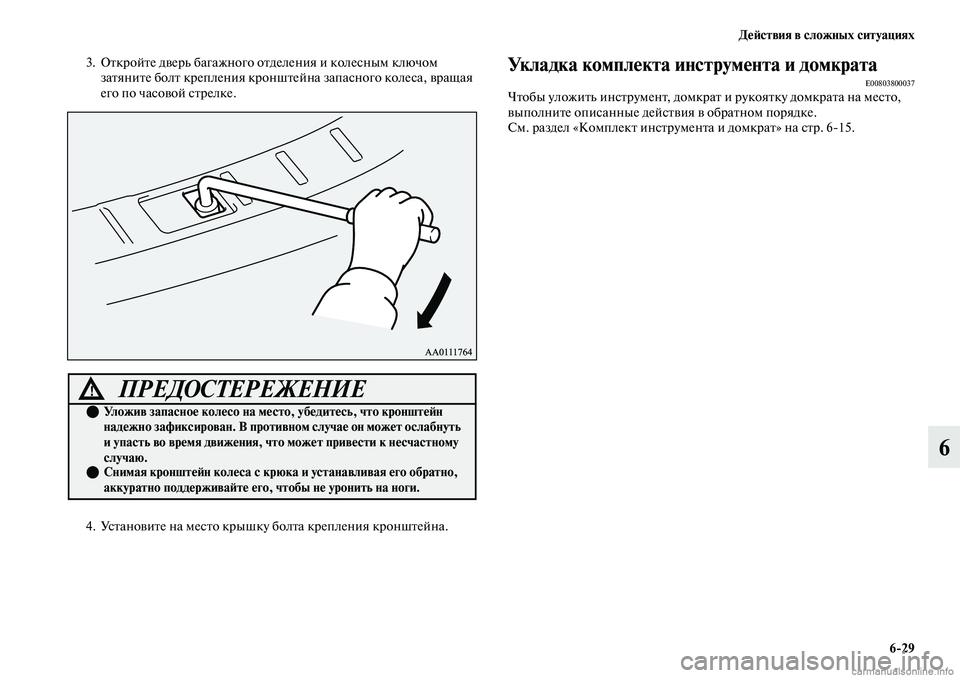

3. Откройте дверь багажного отделения и колесным ключом
затяните болт крепления кронштейна запасного колеса, вращая
его по часовой стрелке.
4. Установите на место крышку болта крепления кронштейна.Укладка комплекта инструмента и домкратаE00803800037Чтобы уложить инструмент, домкрат и рукоятку домкрата на место,
выполните описанные действия в обратном порядке.
См. раздел «Комплект инструмента и домкрат» на стр. 615.
ПРЕДОСТЕРЕЖЕНИЕ!
Уложив запасное колесо на место, убедитесь, что кронштейн
надежно зафиксирован. В противном случае он может ослабнуть
и упасть во время движения, что может привести к несчастному
случаю.
Снимая кронштейн колеса с крюка и устанавливая его обратно,
аккуратно поддерживайте его, чтобы не уронить на ноги.

630 Действия в сложных ситуациях
6

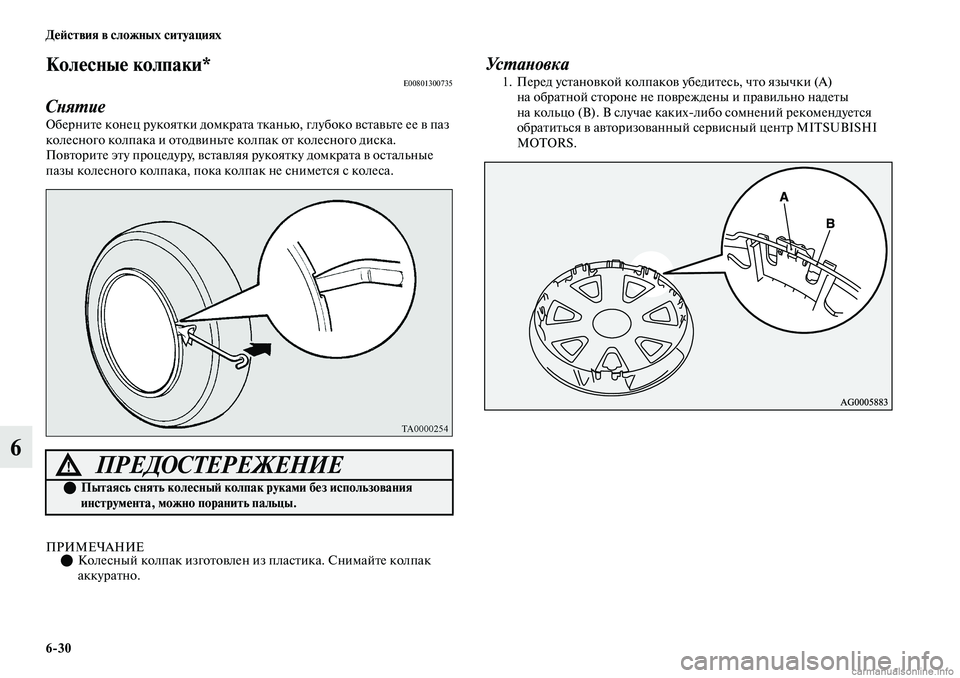

Колесные колпаки*E00801300735
Снятие
Оберните конец рукоятки домкрата тканью, глубоко вставьте ее в паз
колесного колпака и отодвиньте колпак от колесного диска.
Повторите эту процедуру, вставляя рукоятку домкрата в остальные
пазы колесного колпака, пока колпак не снимется с колеса.
ПРИМЕЧАНИЕКолесный колпак изготовлен из пластика. Снимайте колпак
аккуратно.
Устан ов ка1. Перед установкой колпаков убедитесь, что язычки (A)
на обратной стороне не повреждены и правильно надеты
на кольцо (B). В случае какихлибо сомнений рекомендуется
обратиться в авторизованный сервисный центр MITSUBISHI
MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
Пытаясь снять колесный колпак руками без использования
инструмента, можно поранить пальцы.

Действия в сложных ситуациях
631
6

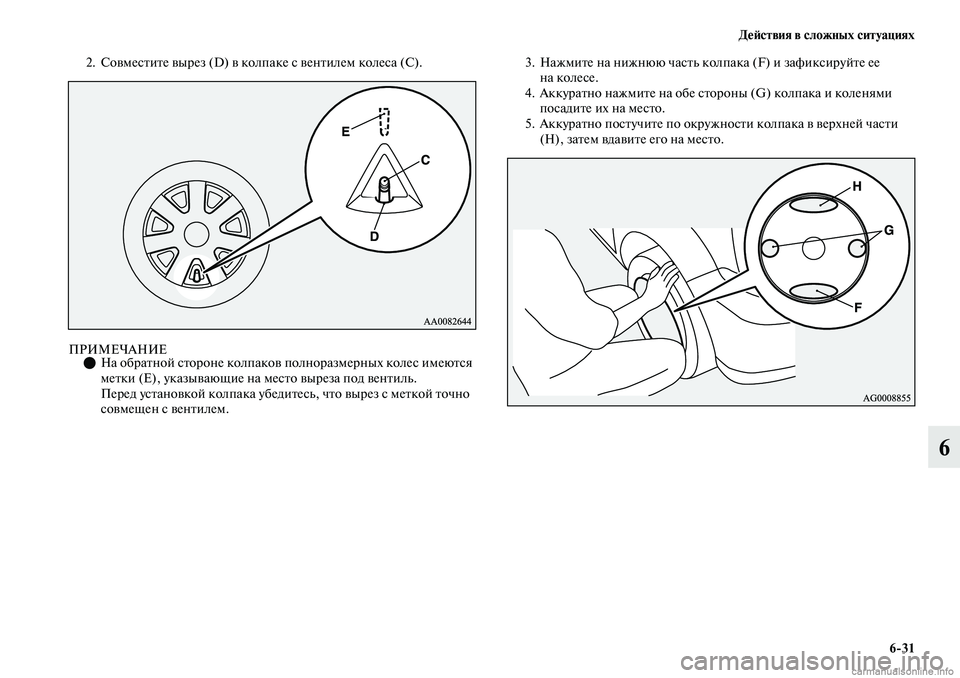

2. Совместите вырез (D) в колпаке с вентилем колеса (C).
ПРИМЕЧАНИЕНа обратной стороне колпаков полноразмерных колес имеются
метки (E), указывающие на место выреза под вентиль.
Перед установкой колпака убедитесь, что вырез с меткой точно
совмещен с вентилем.3. Нажмите на нижнюю часть колпака (F) и зафиксируйте ее
на колесе.
4. Аккуратно нажмите на обе стороны (G) колпака и коленями
посадите их на место.
5. Аккуратно постучите по окружности колпака в верхней части
(H), затем вдавите его на место.

632 Действия в сложных ситуациях
6Буксировка автомобиля
E00801505758
Буксировка автомобиля
Если необходима буксировка, рекомендуется обратиться
в авторизированный сервисный центр MITSUBISHI MOTORS или
в коммерческую службу эвакуации.
В следующих случаях необходимо транспортировать автомобиль
при помощи эвакуатора:
Двигатель работает, но автомобиль не движется или слышен
необычный шум.
При осмотре днища автомобиля обнаружена утечка масла или
какойлибо другой жидкости.
Запрещается пытаться буксировать автомобиль, колеса которого
застряли в глубокой яме.
Если необходима буксировка, рекомендуется обратиться
в авторизованный сервисный центр MITSUBISHI MOTORS или
в коммерческую службу эвакуации.
Только в том случае, когда невозможно вызвать эвакуатор
из авторизированного сервисного центра MITSUBISHI MOTORS
или из коммерческой службы эвакуации, разрешается осторожно
буксировать автомобиль другим автомобилем в соответствии
с инструкциями, приведенными в разделе «Аварийная буксировка»
вэтой главе.
Правила буксировки различаются в разных странах. Необходимо
строго соблюдать правила дорожного движения страны, в которой
Вы находитесь.
Буксировать полноприводные автомобили или переднепривод
ные автомобили с CVT таким способом запрещается.
Буксировать полноприводные автомобили таким способом
запрещается.
