2019 MITSUBISHI OUTLANDER Руководство по эксплуатации и техобслуживанию (in Russian)

Начало движения и вождение автомобиля
4151
4
Предупреждающее сообщениеE00648300095При возникновении неисправности в системе ультразвуковых
датчиков парковки начнет мигать окно предупреждающего
сообщения для соответствующего датчика, а зуммер подаст сигнал
длительностью примерно 5 секунд.
После выключения сигнала зуммера и исчезновения
предупреждающего сообщения контрольная лампа (А) на кнопке
SONAR будет продолжать мигать до тех пор, пока неисправность
не будет устранена. Рекомендуется обратиться для проверки системы
в авторизованный сервисный центр MITSUBISHI MOTORS.
Пример: неисправен задний угловой датчик (слева)

4152 Начало движения и вождение автомобиля
4Видеокамера заднего вида*
E00618402206Видеокамера заднего вида передает изображение участка,
находящегося позади автомобиля, на дисплей аудиосистемы
с сенсорным управлением DISPLAY AUDIO или дисплей системы
связи Mitsubishi Connect.
Диапазон обзора видеокамеры заднего вида
Диапазон обзора видеокамеры заднего вида ограничен зонами,
показанными на рисунке. Видеокамера не показывает область
по обеим сторонам от автомобиля, нижнюю часть заднего бампера
ит. п.
Во время движения задним ходом также контролируйте ситуацию
визуально.
Расположение видеокамеры заднего видаВидеокамера заднего вида (А) встроена в дверь багажного отделения
рядом с ручкой двери.
ПРЕДОСТЕРЕЖЕНИЕ!
Видеокамера заднего вида является вспомогательной системой,
позволяющей водителю обнаруживать препятствия позади
автомобиля. Дальность обзора видеокамеры ограничена,
поэтому не следует чрезмерно полагаться на нее.
Следует управлять автомобилем так же осторожно,
как если бы он не был оснащен видеокамерой заднего вида.
Осматривайте зону вокруг автомобиля. Не полагайтесь только
на видеокамеру заднего вида.

Начало движения и вождение автомобиля
4153
4

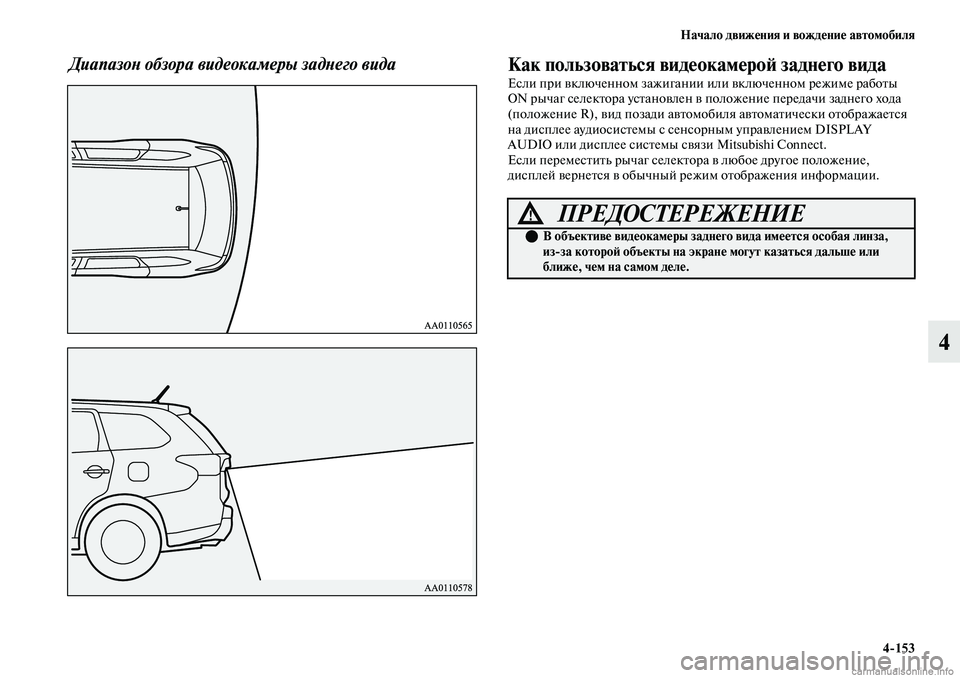

Диапазон обзора видеокамеры заднего видаКак пользоваться видеокамерой заднего вида
Если при включенном зажигании или включенном режиме работы
ON рычаг селектора установлен в положение передачи заднего хода
(положение R), вид позади автомобиля автоматически отображается
на дисплее аудиосистемы с сенсорным управлением DISPLAY
AUDIO или дисплее системы связи Mitsubishi Connect.
Если переместить рычаг селектора в любое другое положение,
дисплей вернется в обычный режим отображения информации.
ПРЕДОСТЕРЕЖЕНИЕ!
В объективе видеокамеры заднего вида имеется особая линза,
изза которой объекты на экране могут казаться дальше или
ближе, чем на самом деле.

4154 Начало движения и вождение автомобиля
4
ПРИМЕЧАНИЕПоскольку в объективе видеокамеры имеется особая линза,
линии разметки между местами на парковке на дисплее могут
казаться не параллельными.
В следующих случаях изображение на дисплее может быть
трудноразличимым (это не является признаком неправильной
работы камеры):
• Низкая освещенность (ночное время).
• Солнечный свет или свет автомобильных фар попадают прямо
в объектив видеокамеры.
Если нагретая камера охлаждается под дождем или водой
на мойке, линза объектива может запотеть. Это не является
признаком неисправности.
Через загрязненный объектив предметы видны не полностью.
При попадании на объектив капель воды, снега, грязи или масла
протрите его, стараясь не поцарапать линзу.
Пожалуйста, соблюдайте следующие меры предосторожности.
В противном случае возможен выход камеры из строя.
• Не подвергайте камеру ударам.
• Не наносите на камеру составы, содержащие воск.
• Не направляйте на камеру струи горячей воды.
•Не разбирайте камеру.Линии, накладываемые на изображение
от видеокамеры
Линии, накладываемые на изображение от видеокамеры, и верхняя
часть заднего бампера (А) отображаются на дисплее.
Красная линия (В) находится примерно в 50 см позади заднего
бампера автомобиля.
Две зеленые линии (С) находятся по обеим сторонам
автомобиля на расстоянии примерно 20 см.
Короткие поперечные линии (1–3) указывают расстояние
от заднего бампера.
ПРИМЕЧАНИЕНа автомобилях, оборудованных системы связи Smartphone Link
Display Audio, язык сообщений на дисплее можно изменить. Более
подробные сведения приводятся в отдельном руководстве.
1 В районе задней кромки заднего бампера
2 Приблизительно 100 см
3 Приблизительно 200 см
Убедитесь в безопасности маневра

Начало движения и вождение автомобиля
4155
4

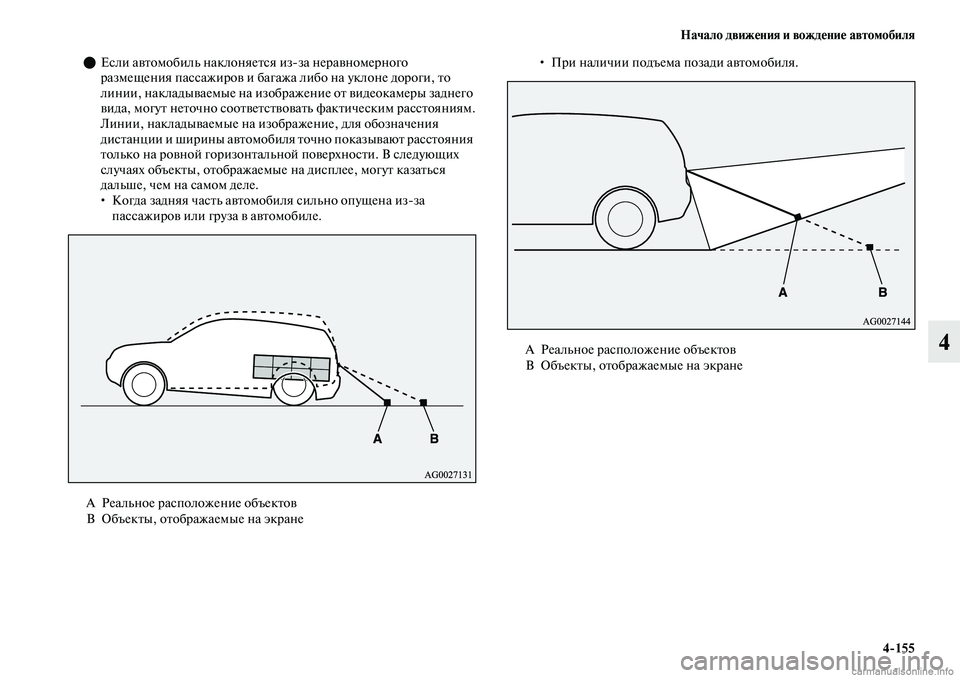

Если автомобиль наклоняется изза неравномерного
размещения пассажиров и багажа либо на уклоне дороги, то
линии, накладываемые на изображение от видеокамеры заднего
вида, могут неточно соответствовать фактическим расстояниям.
Линии, накладываемые на изображение, для обозначения
дистанции и ширины автомобиля точно показывают расстояния
только на ровной горизонтальной поверхности. В следующих
случаях объекты, отображаемые на дисплее, могут казаться
дальше, чем на самом деле.
• Когда задняя часть автомобиля сильно опущена изза
пассажиров или груза в автомобиле.• При наличии подъема позади автомобиля.
А Реальное расположение объектов
В Объекты, отображаемые на экране
А Реальное расположение объектов
В Объекты, отображаемые на экране

4156 Начало движения и вождение автомобиля
4
Предусматривается, что линии, накладываемые
на изображение, для обозначения дистанции и ширины
автомобиля будут точно указывать расстояния только на ровной
горизонтальной поверхности. В результате этого отображаемое
расстояние до проецируемого объекта на экране может
отличаться от действительного расстояния до этого объекта.
Не используйте их как ориентир для оценки расстояния
до препятствий.
Пример: на экране отображается, что точка В ближе
к автомобилю, чем точки С и А. На самом деле точки А и В
находятся на одинаковом расстоянии от автомобиля, а точка С
находится дальше, чем точки А и В.Камеры кругового обзора*
E00645000293Камеры кругового обзора представляют собой систему, которая
формирует на дисплее изображение пространства вокруг автомобиля
благодаря данным с четырех видеокамер (видеокамеры переднего
вида, видеокамер бокового вида (левой и правой) и видеокамеры
заднего вида). Изображение выводится на дисплей аудиосистемы
с сенсорным управлением DISPLAY AUDIO или дисплей системы
связи Mitsubishi Connect. Они помогают водителю парковать
автомобиль на параллельных и перпендикулярных парковочных
местах.
Убедитесь в безопасности маневра
ПРЕДОСТЕРЕЖЕНИЕ!
Камеры кругового обзора — это вспомогательная система,
позволяющая водителю обнаруживать препятствия вокруг
автомобиля. Диапазон отображаемого пространства вокруг
автомобиля ограничен. Не следует чрезмерно полагаться
на камеры кругового обзора. Старайтесь управлять автомобилем
так, как если бы он не был оснащен камерами кругового обзора.
Дальность обзора видеокамеры ограничена, поэтому не следует
чрезмерно полагаться на нее. Следует управлять автомобилем так
же осторожно, как если бы он не был оснащен камерами
кругового обзора.
Осматривайте зону вокруг автомобиля. Участки напротив
четырех углов автомобиля являются мертвыми зонами: предметы
в этих зонах не отображаются на экране системы камер кругового
обзора. Не полагайтесь только на камеры кругового обзора.
Не пользуйтесь камерами кругового обзора со сложенными
зеркалами заднего вида и/или открытыми дверями, включая дверь
багажного отделения. В противном случае система не сможет
работать в стандартном диапазоне.

Начало движения и вождение автомобиля
4157
4

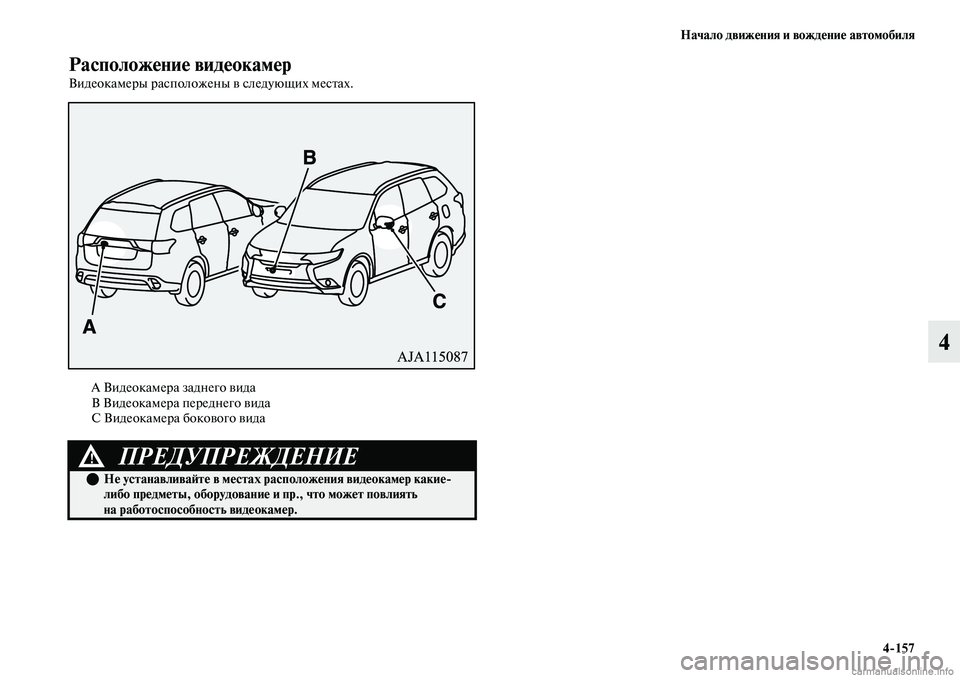

Расположение видеокамер
Видеокамеры расположены в следующих местах.
A Видеокамера заднего вида
B Видеокамера переднего вида
C Видеокамера бокового вида
ПРЕДУПРЕЖДЕНИЕ!
Не устанавливайте в местах расположения видеокамер какие
либо предметы, оборудование и пр., что может повлиять
на работоспособность видеокамер.

4158 Начало движения и вождение автомобиля
4

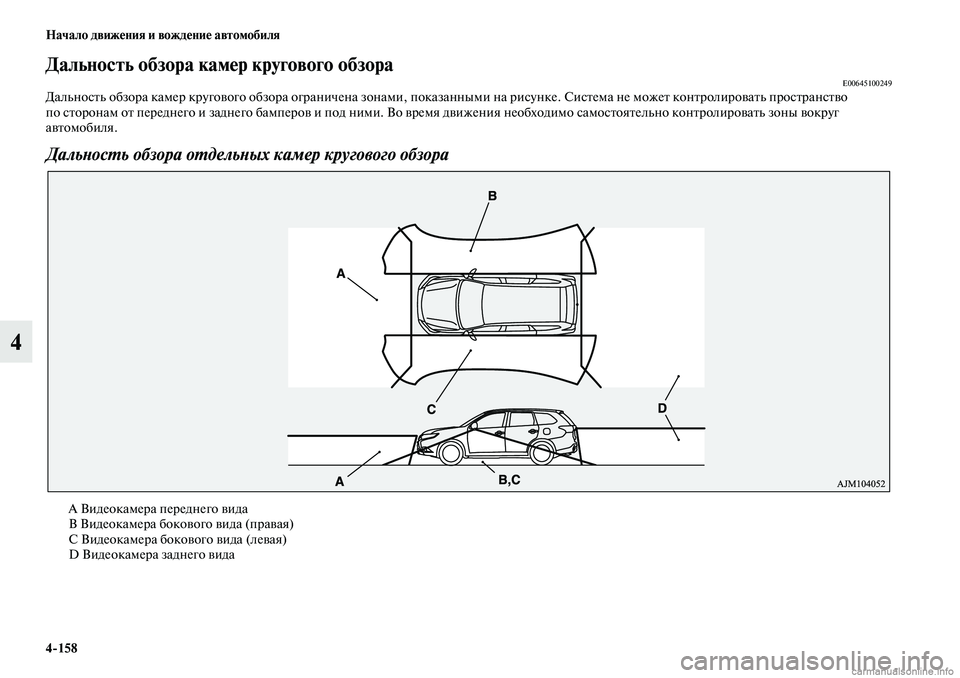

Дальность обзора камер кругового обзораE00645100249Дальность обзора камер кругового обзора ограничена зонами, показанными на рисунке. Система не может контролировать пространство
по сторонам от переднего и заднего бамперов и под ними. Во время движения необходимо самостоятельно контролировать зоны вокруг
автомобиля.
Дальность обзора отдельных камер кругового обзора
А Видеокамера переднего вида
B Видеокамера бокового вида (правая)
C Видеокамера бокового вида (левая)
D Видеокамера заднего вида
