2019 MITSUBISHI OUTLANDER Руководство по эксплуатации и техобслуживанию (in Russian)

Начало движения и вождение автомобиля
4167
4

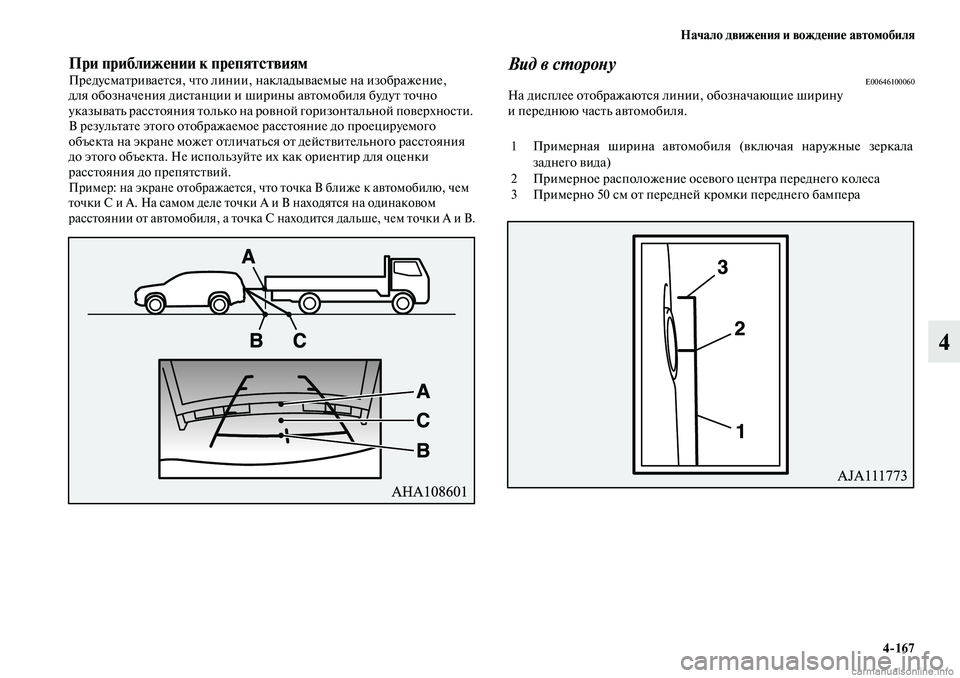

При приближении к препятствиямПредусматривается, что линии, накладываемые на изображение,
для обозначения дистанции и ширины автомобиля будут точно
указывать расстояния только на ровной горизонтальной поверхности.
В результате этого отображаемое расстояние до проецируемого
объекта на экране может отличаться от действительного расстояния
до этого объекта. Не используйте их как ориентир для оценки
расстояния до препятствий.
Пример: на экране отображается, что точка В ближе к автомобилю, чем
точки С и А. На самом деле точки А и В находятся на одинаковом
расстоянии от автомобиля, а точка С находится дальше, чем точки А и В.
Вид в сторонуE00646100060На дисплее отображаются линии, обозначающие ширину
и переднюю часть автомобиля.
1 Примерная ширина автомобиля (включая наружные зеркала
заднего вида)
2 Примерное расположение осевого центра переднего колеса
3 Примерно 50 см от передней кромки переднего бампера

4168 Начало движения и вождение автомобиля
4
Вид сверхуE00646200058Вид автомобиля сверху позволяет четко определить относительное
положение автомобиля и направление движения для заезда
на парковочное место.
ПРИМЕЧАНИЕРежим вида сверху формируется по данным четырех видеокамер
(видеокамеры переднего вида, видеокамеры (левой и правой)
бокового вида и видеокамеры заднего вида), исходя из ровного
дорожного покрытия, поэтому изображение может иметь
следующие особенности:
• Кажется, что объект упал (он выглядит более длинным
ибольшим).
• Объект, возвышающийся над дорожным покрытием, может
казаться исходящим из мест стыковок изображений
от разных видеокамер.
Яркость изображений, поступающих от разных видеокамер,
зависит от условий освещенности.
Объект, расположенный над видеокамерой, не отображается.
Объект, отображаемый в режиме вида вперед или назад, может
отсутствовать в режиме вида сверху.
Изображение в режиме вида сверху может оказаться
смещенным относительно фактического положения
при изменении места крепления и угла видеокамер.
Линии дорожной разметки могут отображаться со смещением
или изгибом в месте стыковки изображений от разных
видеокамер.
ПРЕДОСТЕРЕЖЕНИЕ!
Вид сверху является расчетным, то есть он создан на основе
данных с видеокамеры переднего вида, видеокамер (левой
и правой) бокового вида и видеокамеры заднего вида. Изза
этого в режиме вида сверху предметы кажутся расположенными
дальше, чем на самом деле. Кроме того, на дисплее
не отображаются фактические мертвые зоны вокруг
автомобиля. Можно столкнуться с препятствием, которое,
казалось, находилось на небольшом удалении от автомобиля.
Или на экран может выводиться предмет, которого на самом
деле нет. Осматривайте зону вокруг автомобиля.
Изображение автомобиля, отображаемое в режиме вида сверху,
отличается от фактического автомобиля цветом и размером.
Поэтому может казаться, что какойлибо предмет касается
автомобиля. Также возможно несоответствие фактического
взаимного положения автомобиля и изображаемого предмета.
При компоновке вида сверху изображения стыкуются по углам,
в основном по границам обзора видеокамер. В результате эти
участки изображения могут быть нечеткими, а предметы,
находящиеся в этих местах, могут то отображаться, то исчезать.
ПРЕДОСТЕРЕЖЕНИЕ!

Начало движения и вождение автомобиля
4169
4 Перевозка грузов
E00609902696
Меры предосторожности при перевозке грузов
Перевозка грузов на верхнем багажнике
ПРИМЕЧАНИЕРекомендуется использовать оригинальный верхний багажник
MITSUBISHI MOTORS, кронштейны которого имеют
специальную форму. Более подробную информацию Вы можете
получить в авторизованном сервисном центре MITSUBISHI
MOTORS.
Меры предосторожности при перевозке груза
на верхнем багажнике
ПРИМЕЧАНИЕЕсли верхний багажник не используется, снимите его. Это
устранит аэродинамический шум и уменьшит расход топлива.
ПРЕДОСТЕРЕЖЕНИЕ!
Запрещается располагать груз (багаж) выше уровня спинки
сиденья. Надежно закрепите груз, чтобы он не сместился при
движении автомобиля. Помехи для обзора назад или смещение
груза в салон при резком торможении могут стать причиной
серьезной аварии и тяжелых травм.
Тяжелый груз (багаж) следует размещать в передней части
автомобиля. При наличии тяжелого груза в задней части
автомобиля может ухудшиться управляемость.
ПРЕДОСТЕРЕЖЕНИЕ!
Используйте верхний багажник, подходящий для установки
на автомобиле. Не перевозите багаж непосредственно на крыше
автомобиля.
При установке верхнего багажника соблюдайте инструкцию
его изготовителя.
ПРЕДОСТЕРЕЖЕНИЕ!
Убедитесь, что масса груза не превышает допустимой нагрузки
на крышу.
Превышение допустимой нагрузки на крышу может привести
кповреждению автомобиля.
Нагрузка на крышу — это максимально допустимая масса груза
на крыше (масса багажника плюс масса находящегося на нем
груза).
Данные по нагрузке приведены в разделе «Весовые параметры
автомобиля» на стр. 98 (максимальная масса груза,
перевозимого на крыше).
При перевозке груза на крыше автомобиля двигайтесь
с невысокой скоростью и избегайте резких маневров, таких
как резкие торможения и повороты.
Кроме того, укладывать груз на багажник следует таким образом,
чтобы он распределялся равномерно. Наиболее тяжелые
предметы следует помещать внизу. Запрещается перевозить
предметы, ширина которых превышает ширину багажника.
Дополнительный груз на крыше увеличивает высоту центра
тяжести автомобиля и влияет на его управляемость.
Ошибки в управлении и резкие маневры могут привести к потере
управления и дорожнотранспортному происшествию.
Перед началом поездки, а также проехав небольшое
расстояние, убедитесь, что груз надежно закреплен
на багажнике.
Во время поездки периодически проверяйте надежность
крепления груза.

4170 Начало движения и вождение автомобиля
4
Обязательно снимите багажник перед заездом
на автоматическую мойку.
Устанавливая багажник на крышу, убедитесь, что между ним
и крышей остается достаточный зазор для открытия люка
(при наличии люка).
Убедитесь, что остается достаточный зазор для подъема двери
багажного отделения при помещении грузов на багажник
на крыше.Буксировка прицепа
E00610001847Для буксировки прицепа необходимо установить на автомобиль
буксирное устройство, соответствующее стандартам, действующим
в стране, где эксплуатируется автомобиль. При необходимости
проконсультируйтесь в авторизованном сервисном центре
MITSUBISHI MOTORS.
Правила буксировки прицепов в разных странах могут отличаться.
Следует соблюдать действующие местные законодательные нормы
иправила.
Разрешенная максимальная масса прицепа,
оборудованного тормозами, и максимальная
нагрузка на сцепное устройство
Запрещается превышать разрешенную максимальную массу прицепа,
оборудованного тормозами, и максимальную нагрузку на сцепное
устройство, указанные в технических характеристиках
(см. стр. 98).
При буксировке прицепа на высоте свыше 1000 м над уровнем моря
необходимо уменьшать полную массу автопоезда на 10 % на каждые
1000 м подъема над уровнем моря, поскольку изза уменьшения
атмосферного давления мощность двигателя снижается.
ПРЕДОСТЕРЕЖЕНИЕ!
Внимание! Возможно дорожнотранспортное происшествие!
Буксирное устройство необходимо устанавливать
в соответствии с инструкциями MITSUBISHI MOTORS.

Начало движения и вождение автомобиля
4171
4

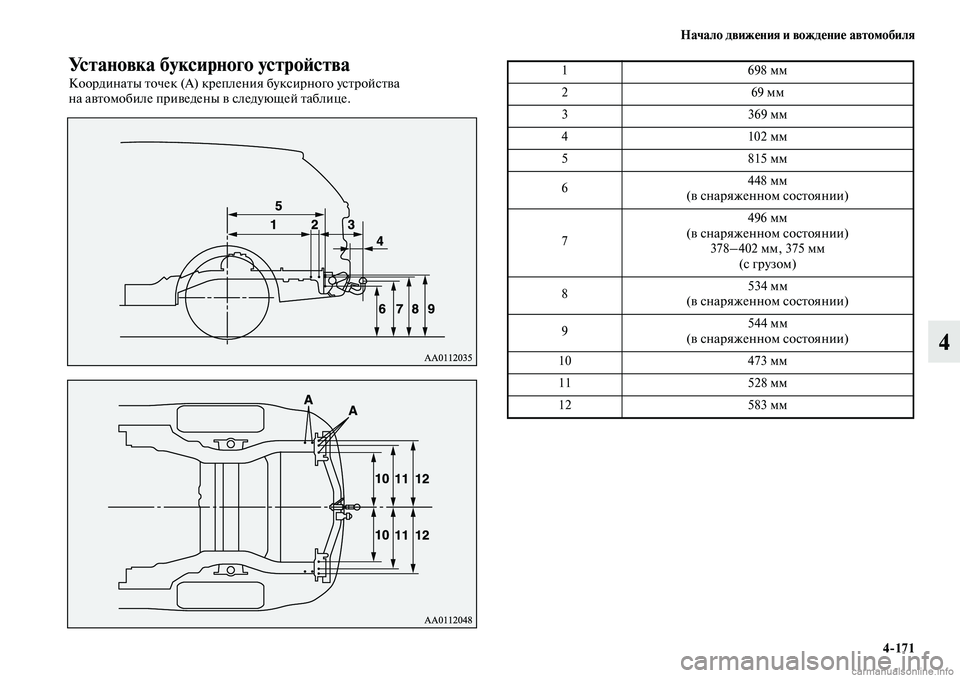

Установка буксирного устройства
Координаты точек (А) крепления буксирного устройства
на автомобиле приведены в следующей таблице.1 698 мм
269 мм
3369 мм
4102 мм
5815 мм
6448 мм
(в снаряженном состоянии)
7496 мм
(в снаряженном состоянии)
378–402 мм, 375 мм
(с грузом)
8534 мм
(в снаряженном состоянии)
9544 мм
(в снаряженном состоянии)
10 473 мм
11 528 мм
12 583 мм

4172 Начало движения и вождение автомобиля
4
Особенности вождения
Во избежание пробуксовки сцепления (на автомобилях с М/Т)
не увеличивайте обороты двигателя сверх меры, необходимой
для трогания с места.
Скорость движения при буксировке прицепа не должна
превышать 100 км/ч. Если местными правилами скорость
движения с прицепом ограничена величиной менее 100 км/ч,
это требование необходимо соблюдать.
Во избежание рывков при торможении сначала нажимайте
на педаль тормоза слегка, затем — сильнее.
Для максимально эффективного торможения двигателем перед
началом движения под уклон переключайтесь на более низкую
передачу.
Перегрев
Причиной перегрева обычно является неисправность механической
части. В этом случае следует остановить автомобиль и проверить
целостность или натяжение приводного ремня насоса системы
охлаждения/генератора, проверить, не засорен ли воздухозаборник
радиатора, а также проверить уровень охлаждающей жидкости.
Если в ходе проверок причина перегрева не выявлена, ею может быть
неисправность механической части, для выявления которой необходимо
обратиться в авторизованный сервисный центр MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
Прежде чем предпринимать определенные меры при перегреве
двигателя, следует ознакомиться с разделом «Перегрев
двигателя» в главе «Действия в сложных ситуациях» (стр. 613).
Если на автомобиле с A/T или CVT отображается
предупреждающее сообщение , это говорит о перегреве масла
в коробке передач.
Ознакомьтесь с соответствующим разделом и примите
необходимые меры.
См. раздел «При возникновении неисправности в A/T»
на стр. 441, раздел «При возникновении неисправности в CVT»
на стр. 452.

5
Создание комфортных условий в салоне
Вентиляционные дефлекторы . . . . . . . . . . . . . . . . .5 2
Климатическая установка с автоматическим
управлением . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 6
Правила эксплуатации системы
кондиционирования . . . . . . . . . . . . . . . . . . . . . . .5 18
Фильтр очистки воздуха . . . . . . . . . . . . . . . . . . . . . .5 19
Радиоприемник диапазонов LW/MW/FM
с проигрывателем компактдисков* . . . . . . . . . .5 19
Правила обращения с компактдисками . . . . . . . .5 22
Аудиофайлы (MP3/WMA/AAC) . . . . . . . . . . . . . . . .5 24
Важная информация по безопасности
для пользователя . . . . . . . . . . . . . . . . . . . . . . . . . . .5 29
Органы управления аудиосистемой . . . . . . . . . . . .5 30
Прослушивание радио . . . . . . . . . . . . . . . . . . . . . . . .5 34
Цифровое радиовещание DAB* . . . . . . . . . . . . . . . .5 36
Сообщения о дорожном движении . . . . . . . . . . . . .5 37
Воспроизведение компактдисков . . . . . . . . . . . . .5 38
Воспроизведение файлов в формате MP3 . . . . . . .5 39
Воспроизведение записей с проигрывателя iPod .5 41
Прослушивание записей с USBнакопителя . . . . .5 43
Воспроизведение записей с проигрывателя
iPod / USBнакопителя с помощью голосового
управления (для автомобилей, оборудованных
системой Bluetooth
® 2.0) . . . . . . . . . . . . . . . . . . . .5 46
Воспроизведение записей с аудиоустройства
с интерфейсом Bluetooth* . . . . . . . . . . . . . . . . . . .5 51
Индикация на дисплее . . . . . . . . . . . . . . . . . . . . . . .5 54Регулировка качества звука, баланса
и громкости . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 56
Настройки системы . . . . . . . . . . . . . . . . . . . . . . . . . . 5 56
Поиск и устранение неисправностей . . . . . . . . . . . 5 62
Система связи Link System* . . . . . . . . . . . . . . . . . . . 5 65
Система Bluetooth
® 2.0* . . . . . . . . . . . . . . . . . . . . . . 5 65
Входной разъем USB* . . . . . . . . . . . . . . . . . . . . . . . . 5 95
Солнцезащитные козырьки . . . . . . . . . . . . . . . . . . . 5 100
Пепельница* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 101
Прикуриватель* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 102
Розетка электропитания . . . . . . . . . . . . . . . . . . . . . . 5 103
Лампы освещения салона . . . . . . . . . . . . . . . . . . . . . 5 105
Вещевые ящики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 109
Подстаканник . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 116
Подставка для бутылки . . . . . . . . . . . . . . . . . . . . . . . 5 117
Шторка багажного отделения* . . . . . . . . . . . . . . . . 5 118
Вспомогательные ручки . . . . . . . . . . . . . . . . . . . . . . 5 121
Крючок для одежды . . . . . . . . . . . . . . . . . . . . . . . . . . 5 121
Крюки для крепления багажа . . . . . . . . . . . . . . . . . 5 122

52 Создание комфортных условий в салоне
5Вентиляционные дефлекторы
E00700102292
ПРИМЕЧАНИЕНе ставьте бутылки и стаканы с напитками на верхнюю часть
панели приборов. Напитки, пролившиеся в вентиляционные
дефлекторы, могут повредить систему.
Регулировка объема и направления подаваемого
воздуха
E00700202440
ПРИМЕЧАНИЕБудьте осторожны, не проливайте в вентиляционные
дефлекторы напитки и иные жидкости.
Это может привести к нарушению в работе кондиционера.
Вентиляционные дефлекторы со стороны водителя
Направление воздушного потока регулируется перемещением
регулятора (А).
Чтобы закрыть дефлектор, поверните регулятор (А) по направлению
из салона.
1 Вентиляционные дефлекторы со стороны водителя
2 Вентиляционные дефлекторы со стороны пассажира
3 Вентиляционные дефлекторы для сидений второго ряда*
1Закрыть
2 Открыть
