2019 MITSUBISHI OUTLANDER Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
827
8

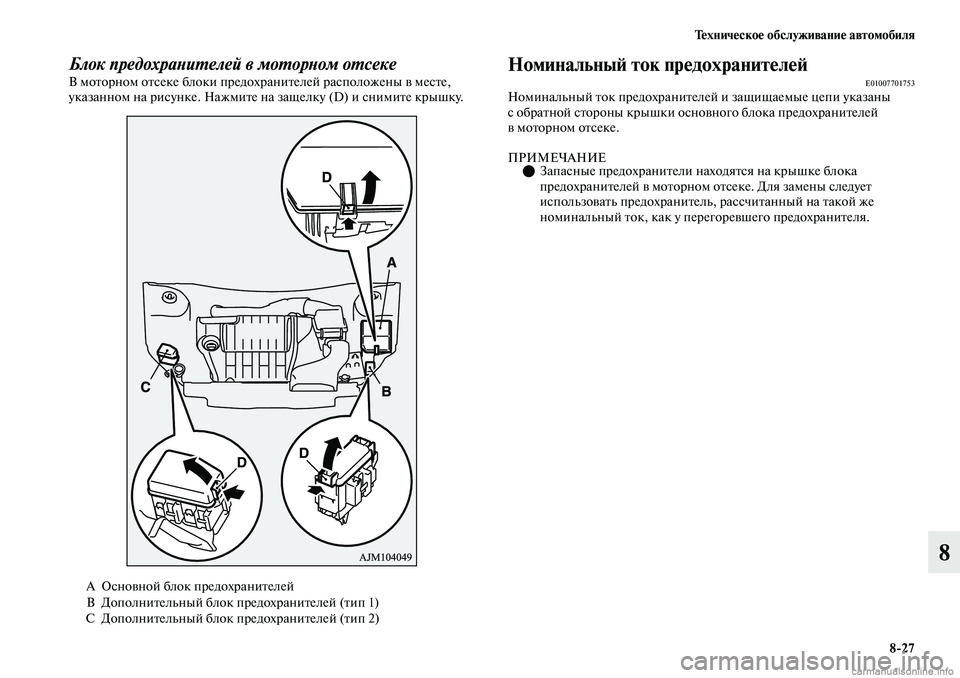

Блок предохранителей в моторном отсекеВ моторном отсеке блоки предохранителей расположены в месте,
указанном на рисунке. Нажмите на защелку (D) и снимите крышку.Номинальный ток предохранителейE01007701753Номинальный ток предохранителей и защищаемые цепи указаны
с обратной стороны крышки основного блока предохранителей
в моторном отсеке.
ПРИМЕЧАНИЕЗапасные предохранители находятся на крышке блока
предохранителей в моторном отсеке. Для замены следует
использовать предохранитель, рассчитанный на такой же
номинальный ток, как у перегоревшего предохранителя.
A Основной блок предохранителей
B Дополнительный блок предохранителей (тип 1)
C Дополнительный блок предохранителей (тип 2)

828 Техническое обслуживание автомобиля
8

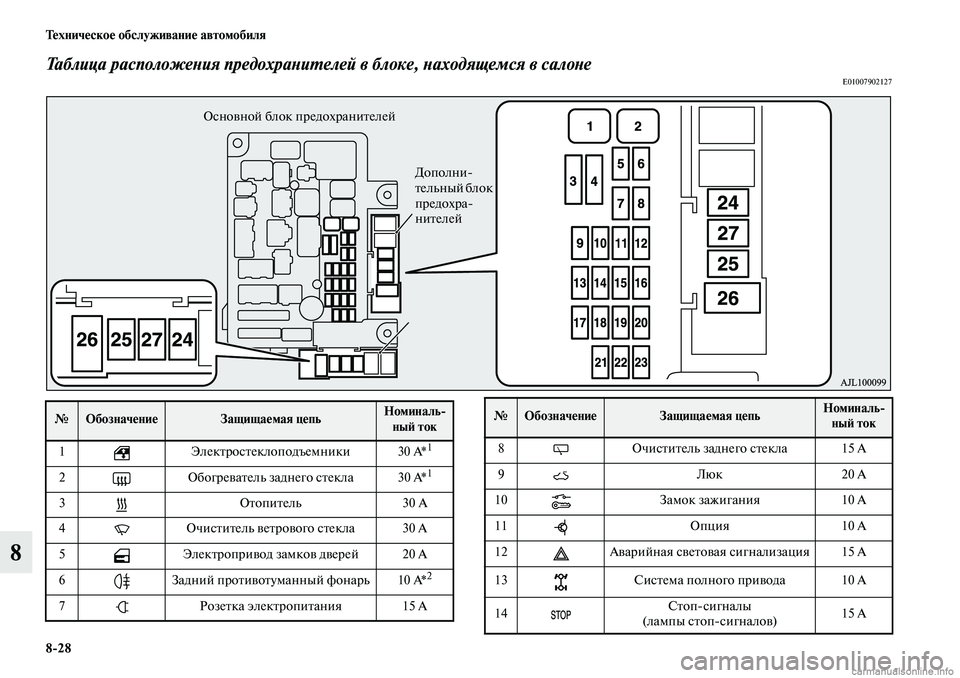

Таблица расположения предохранителей в блоке, находящемся в салонеE01007902127
Основной блок предохранителей
Дополни
тельный блок
предохра
нителей
№Обозначение Защищаемая цепьНоминаль
ный ток
1 Электростеклоподъемники 30 A*
1
2 Обогреватель заднего стекла 30 A*1
3 Отопитель 30 A
4 Очиститель ветрового стекла 30 A
5 Электропривод замков дверей 20 A
6 Задний противотуманный фонарь 10 A*
2
7 Розетка электропитания 15 A
8 Очиститель заднего стекла 15 A
9Люк20 A
10 Замок зажигания 10 A
11 Опция 10 A
12 Аварийная световая сигнализация 15 A
13 Система полного привода 10 A
14Стопсигналы
(лампы стопсигналов)15 A
№Обозначение Защищаемая цепьНоминаль
ный ток

Техническое обслуживание автомобиля
829
8*1 Плавкая вставка.
*2 Даже если Ваш автомобиль оборудован задним противотуманным
фонарем, предохранитель заднего противотуманного фонаря может
быть не установлен на автомобиле.В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.

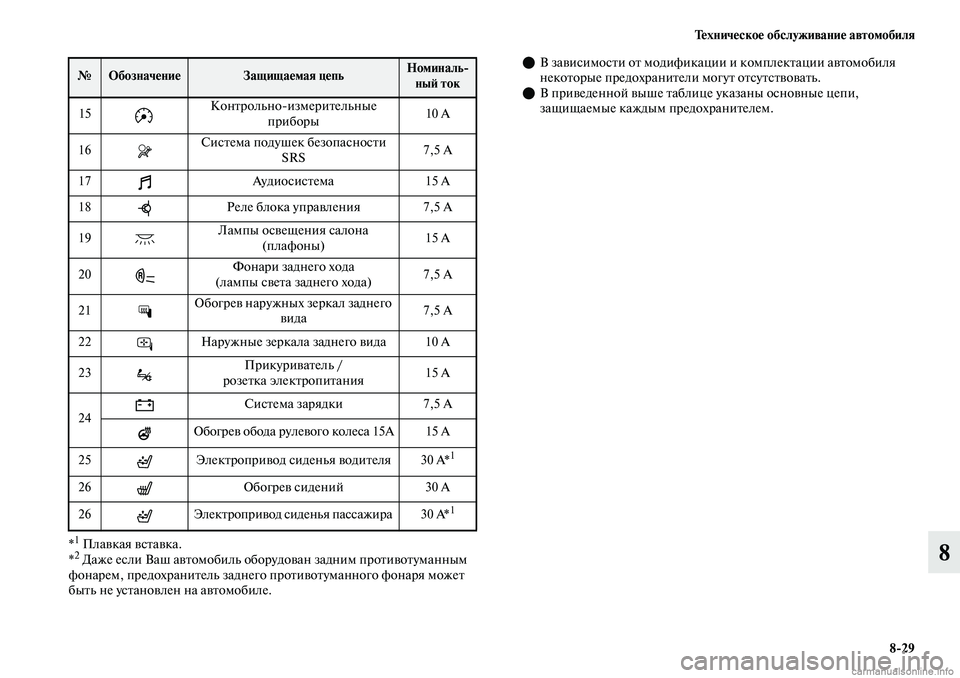

15Контрольноизмерительные
приборы10 A
16Система подушек безопасности
SRS7,5 A
17 Аудиосистема 15 A
18 Реле блока управления 7,5 A
19Лампы освещения салона
(плафоны)15 A
20Фонари заднего хода
(лампы света заднего хода)7,5 A
21Обогрев наружных зеркал заднего
вида7,5 A
22 Наружные зеркала заднего вида 10 A
23 Прикуриватель /
розетка электропитания15 A
24Система зарядки 7,5 A
Обогрев обода рулевого колеса 15А15 A
25 Электропривод сиденья водителя 30 A*
1
26 Обогрев сидений 30 A
26
Электропривод сиденья пассажира 30 A*1
№Обозначение Защищаемая цепьНоминаль
ный ток

830 Техническое обслуживание автомобиля
8
Таблица расположения предохранителей в блоке,
находящемся в моторном отсеке
E01008002011
На оборотной стороне крышки блока предохранителей
№ОбозначениеЗащищаемая цепьНоминаль
ный ток
SBF1 VLC 40 A*
SBF2 Стартер 30 A*
SBF3Электродвигатель вентилятора
конденсатора30 A*
SBF4Электродвигатель вентилятора
системы охлаждения двигателя40 A*
SBF5Антиблокировочная система
тормозов40 A*
SBF6Стояночный тормоз
с электроприводом 50 A*
SBF7Антиблокировочная система
тормозов30 A*
BF1Электропривод двери багажного
отделения30 A
BF2 Усилитель аудиосистемы 30 A
BF3 IOD Устройство вводавывода 30 A
BF4Электрооборудование
дизельного двигателя30 A
F1Автоматическая
коробка передач20 A
F2Обогреватель щеток
стеклоочистителя15 A
F3Стояночный тормоз
с электроприводом 7,5 А
F4 Дневные ходовые огни 10 A
F5 Противотуманные фары 15 A

Техническое обслуживание автомобиля
831
8
* Плавкая вставка.
В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем. F6 Кондиционер 10 A
F7 Омыватели фар 20 A
F8Звуковой сигнал
противоугонной системы20 A
F9 Звуковой сигнал 10 A
F10 Привод дроссельной заслонки 15 A
F11 Генератор 7,5 A
F12 Двигатель 7,5 A
F13Цепь питания
электрооборудования двигателя20 A
Подогреватель топливной
магистрали25 A
F14 Топливный насос 15 A
F15 Катушка зажигания 10 A
F16Цепь питания
электрооборудования двигателя10 A
F17 Фара дальнего света (левая) 10 A
F18 Фара дальнего света (правая) 10 A
F19
Фара ближнего
света (левая)С газоразряд
ной лампой20 A
F20
Фара ближнего
света (правая)С газоразряд
ной лампой20 A
F21
Фара ближнего
света (левая)С галогенной
лампой10 A
№ОбозначениеЗащищаемая цепьНоминаль
ный ток
F22Фара ближнего
света (правая)С галогенной
лампой10 A
F23Датчик заряда аккумуляторной
батареи7,5 A
#1 — Запасной предохранитель 10 A
#2 — Запасной предохранитель 15 A
#3 — Запасной предохранитель 20 A
№ОбозначениеЗащищаемая цепьНоминаль
ный ток

832 Техническое обслуживание автомобиля
8

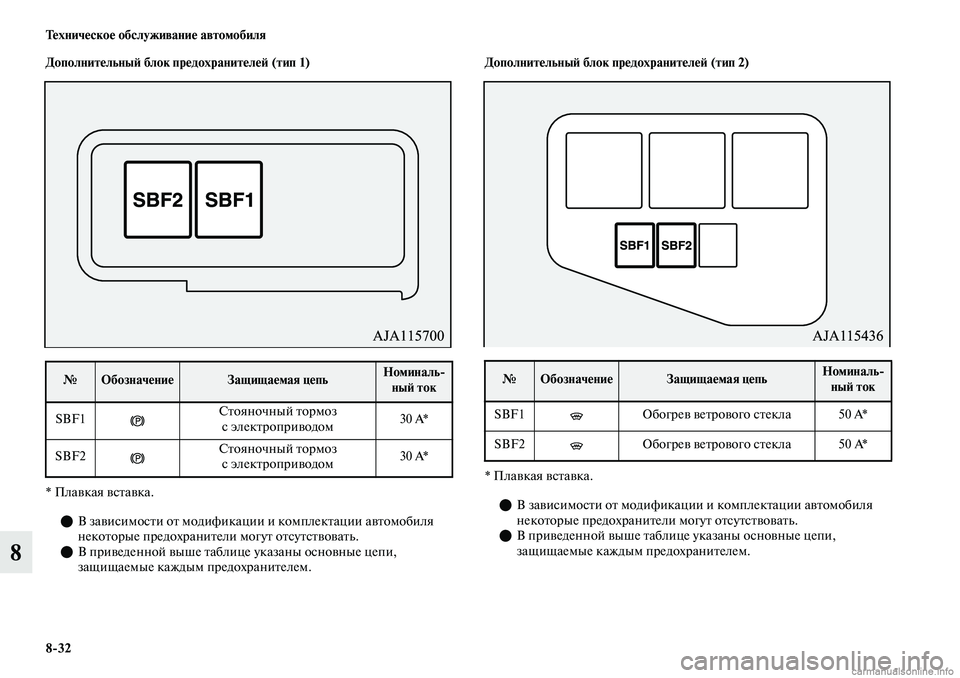

Дополнительный блок предохранителей (тип 1)
* Плавкая вставка.
В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.Дополнительный блок предохранителей (тип 2)
* Плавкая вставка.
В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.
№ОбозначениеЗащищаемая цепьНоминаль
ный ток
SBF1Стояночный тормоз
с электроприводом30 A*
SBF2Стояночный тормоз
с электроприводом30 A*№ОбозначениеЗащищаемая цепьНоминаль
ный ток
SBF1 Обогрев ветрового стекла 50 A*
SBF2 Обогрев ветрового стекла 50 A*

Техническое обслуживание автомобиля
833
8

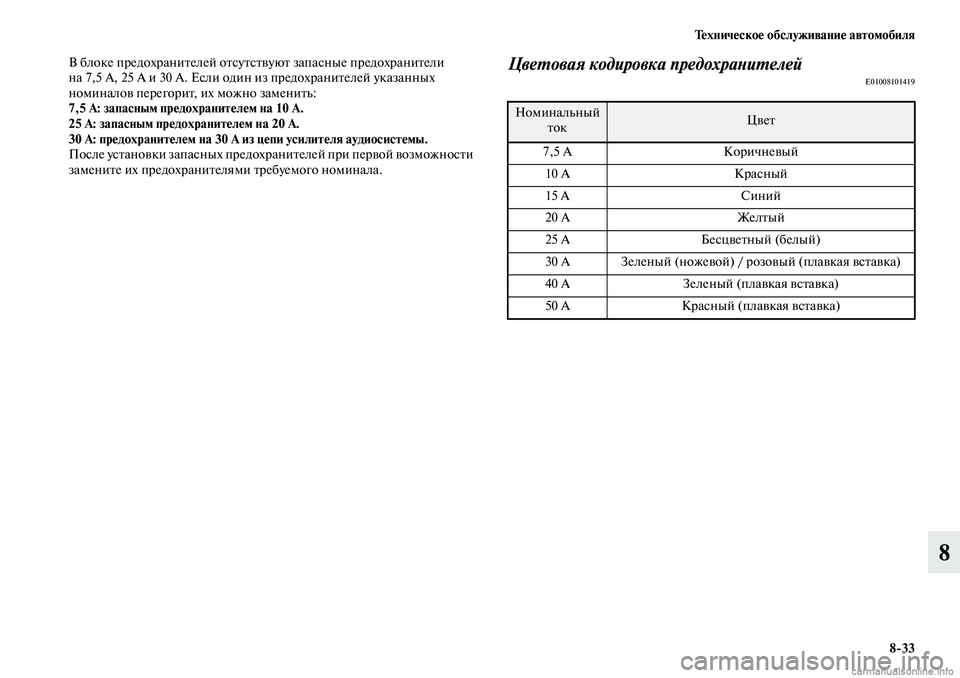

В блоке предохранителей отсутствуют запасные предохранители
на 7,5 А, 25 А и 30 А. Если один из предохранителей указанных
номиналов перегорит, их можно заменить:
7,5 A: запасным предохранителем на 10 А.
25 A: запасным предохранителем на 20 А.
30 A: предохранителем на 30 А из цепи усилителя аудиосистемы.
После установки запасных предохранителей при первой возможности
замените их предохранителями требуемого номинала.Цветовая кодировка предохранителейE01008101419
Номинальный
токЦвет
7,5 A Коричневый
10 A Красный
15 A Синий
20 A Желтый
25 A Бесцветный (белый)
30 A Зеленый (ножевой) / розовый (плавкая вставка)
40 A Зеленый (плавкая вставка)
50 A Красный (плавкая вставка)

834 Техническое обслуживание автомобиля
8

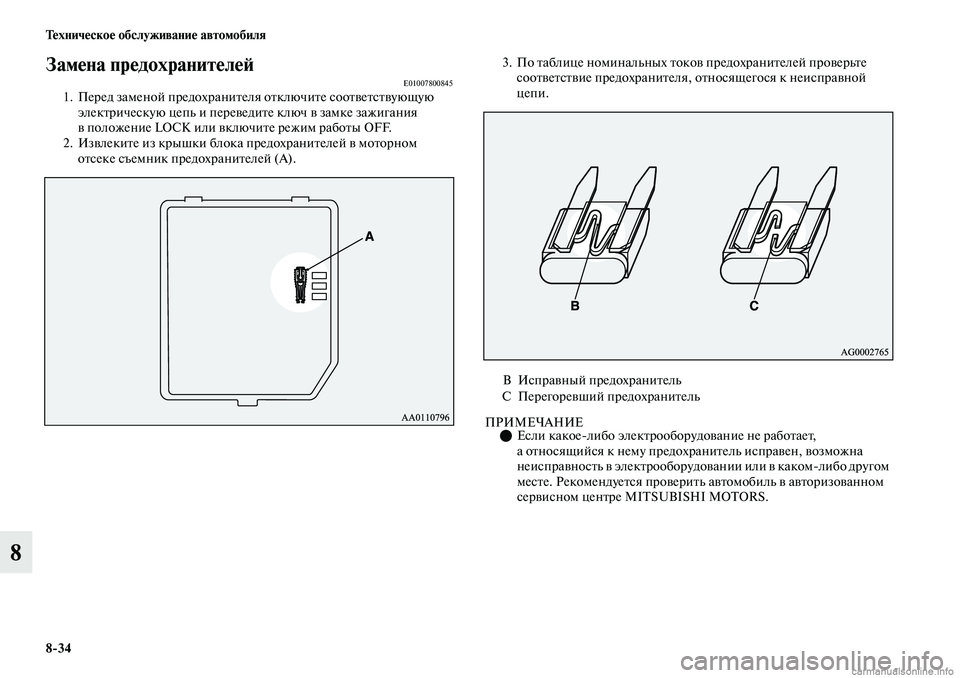

Замена предохранителейE010078008451. Перед заменой предохранителя отключите соответствующую
электрическую цепь и переведите ключ в замке зажигания
в положение LOCK или включите режим работы OFF.
2. Извлеките из крышки блока предохранителей в моторном
отсеке съемник предохранителей (А).3. По таблице номинальных токов предохранителей проверьте
соответствие предохранителя, относящегося к неисправной
цепи.
ПРИМЕЧАНИЕЕсли какоелибо электрооборудование не работает,
а относящийся к нему предохранитель исправен, возможна
неисправность в электрооборудовании или в какомлибо другом
месте. Рекомендуется проверить автомобиль в авторизованном
сервисном центре MITSUBISHI MOTORS.
BИсправный предохранитель
С Перегоревший предохранитель
