2019 MITSUBISHI OUTLANDER Руководство по эксплуатации и техобслуживанию (in Russian)

Действия в сложных ситуациях
69
6

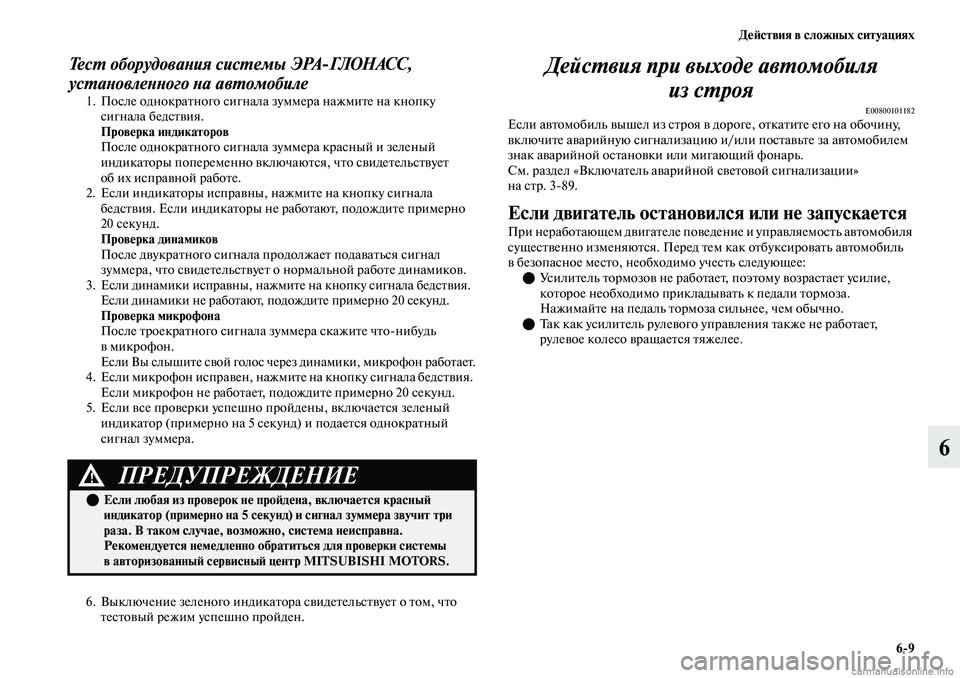

Тест оборудования системы ЭРАГЛОНАСС,
установленного на автомобиле
1. После однократного сигнала зуммера нажмите на кнопку
сигнала бедствия.
Проверка индикаторов
После однократного сигнала зуммера красный и зеленый
индикаторы попеременно включаются, что свидетельствует
об их исправной работе.
2. Если индикаторы исправны, нажмите на кнопку сигнала
бедствия. Если индикаторы не работают, подождите примерно
20 секунд.
Проверка динамиков
После двукратного сигнала продолжает подаваться сигнал
зуммера, что свидетельствует о нормальной работе динамиков.
3.
Если динамики исправны, нажмите на кнопку сигнала бедствия.
Если динамики не работают, подождите примерно 20 секунд.
Проверка микрофона
После троекратного сигнала зуммера скажите чтонибудь
вмикрофон.
Если Вы слышите свой голос через динамики, микрофон работает.4. Если микрофон исправен, нажмите на кнопку сигнала бедствия.
Если микрофон не работает, подождите примерно 20 секунд.
5. Если все проверки успешно пройдены, включается зеленый
индикатор (примерно на 5 секунд) и подается однократный
сигнал зуммера.
6. Выключение зеленого индикатора свидетельствует о том, что
тестовый режим успешно пройден.
Действия при выходе автомобиля
из строя
E00800101182Если автомобиль вышел из строя в дороге, откатите его на обочину,
включите аварийную сигнализацию и/или поставьте за автомобилем
знак аварийной остановки или мигающий фонарь.
См. раздел «Включатель аварийной световой сигнализации»
на стр. 389.
Если двигатель остановился или не запускается
При неработающем двигателе поведение и управляемость автомобиля
существенно изменяются. Перед тем как отбуксировать автомобиль
в безопасное место, необходимо учесть следующее:
Усилитель тормозов не работает, поэтому возрастает усилие,
которое необходимо прикладывать к педали тормоза.
Нажимайте на педаль тормоза сильнее, чем обычно.
Так как усилитель рулевого управления также не работает,
рулевое колесо вращается тяжелее.
ПРЕДУПРЕЖДЕНИЕ!
Если любая из проверок не пройдена, включается красный
индикатор (примерно на 5 секунд) и сигнал зуммера звучит три
раза. В таком случае, возможно, система неисправна.
Рекомендуется немедленно обратиться для проверки системы
в авторизованный сервисный центр MITSUBISHI MOTORS.

610 Действия в сложных ситуациях

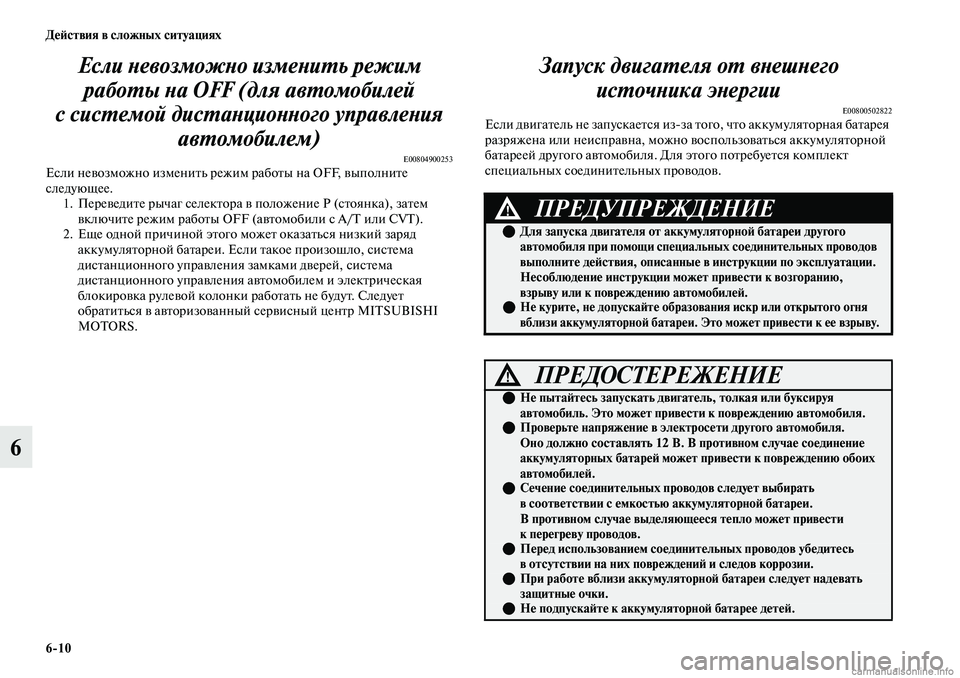

6Если невозможно изменить режим
работы на OFF (для автомобилей
с системой дистанционного управления
автомобилем)
E00804900253Если невозможно изменить режим работы на OFF, выполните
следующее.
1. Переведите рычаг селектора в положение Р (стоянка), затем
включите режим работы OFF (автомобили с A/T или CVT).
2. Еще одной причиной этого может оказаться низкий заряд
аккумуляторной батареи. Если такое произошло, система
дистанционного управления замками дверей, система
дистанционного управления автомобилем и электрическая
блокировка рулевой колонки работать не будут. Следует
обратиться в авторизованный сервисный центр MITSUBISHI
MOTORS.
Запуск двигателя от внешнего
источника энергии
E00800502822Если двигатель не запускается изза того, что аккумуляторная батарея
разряжена или неисправна, можно воспользоваться аккумуляторной
батареей другого автомобиля. Для этого потребуется комплект
специальных соединительных проводов.
ПРЕДУПРЕЖДЕНИЕ!
Для запуска двигателя от аккумуляторной батареи другого
автомобиля при помощи специальных соединительных проводов
выполните действия, описанные в инструкции по эксплуатации.
Несоблюдение инструкции может привести к возгоранию,
взрыву или к повреждению автомобилей.
Не курите, не допускайте образования искр или открытого огня
вблизи аккумуляторной батареи. Это может привести к ее взрыву.
ПРЕДОСТЕРЕЖЕНИЕ!
Не пытайтесь запускать двигатель, толкая или буксируя
автомобиль. Это может привести к повреждению автомобиля.
Проверьте напряжение в электросети другого автомобиля.
Оно должно составлять 12 В. В противном случае соединение
аккумуляторных батарей может привести к повреждению обоих
автомобилей.
Сечение соединительных проводов следует выбирать
в соответствии с емкостью аккумуляторной батареи.
В противном случае выделяющееся тепло может привести
к перегреву проводов.
Перед использованием соединительных проводов убедитесь
в отсутствии на них повреждений и следов коррозии.
При работе вблизи аккумуляторной батареи следует надевать
защитные очки.
Не подпускайте к аккумуляторной батарее детей.

Действия в сложных ситуациях
611
6

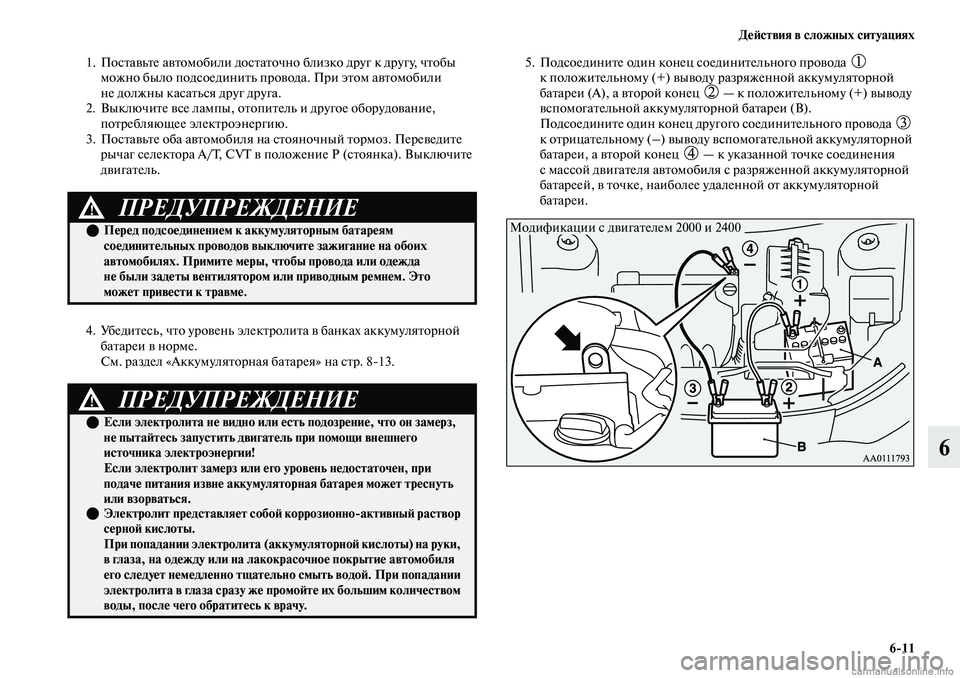

1. Поставьте автомобили достаточно близко друг к другу, чтобы
можно было подсоединить провода. При этом автомобили
не должны касаться друг друга.
2. Выключите все лампы, отопитель и другое оборудование,
потребляющее электроэнергию.
3. Поставьте оба автомобиля на стояночный тормоз. Переведите
рычаг селектора A/T, CVT в положение P (стоянка). Выключите
двигатель.
4. Убедитесь, что уровень электролита в банках аккумуляторной
батареи в норме.
См. раздел «Аккумуляторная батарея» на стр. 813.5. Подсоедините один конец соединительного провода
к положительному (+) выводу разряженной аккумуляторной
батареи (А), а второй конец — к положительному (+) выводу
вспомогательной аккумуляторной батареи (В).
Подсоедините один конец другого соединительного провода
к отрицательному (–) выводу вспомогательной аккумуляторной
батареи, а второй конец — к указанной точке соединения
с массой двигателя автомобиля с разряженной аккумуляторной
батареей, в точке, наиболее удаленной от аккумуляторной
батареи.
ПРЕДУПРЕЖДЕНИЕ!
Перед подсоединением к аккумуляторным батареям
соединительных проводов выключите зажигание на обоих
автомобилях. Примите меры, чтобы провода или одежда
не были задеты вентилятором или приводным ремнем. Это
может привести к травме.
ПРЕДУПРЕЖДЕНИЕ!
Если электролита не видно или есть подозрение, что он замерз,
не пытайтесь запустить двигатель при помощи внешнего
источника электроэнергии!
Если электролит замерз или его уровень недостаточен, при
подаче питания извне аккумуляторная батарея может треснуть
или взорваться.
Электролит представляет собой коррозионноактивный раствор
серной кислоты.
При попадании электролита (аккумуляторной кислоты) на руки,
в глаза, на одежду или на лакокрасочное покрытие автомобиля
его следует немедленно тщательно смыть водой. При попадании
электролита в глаза сразу же промойте их большим количеством
воды, после чего обратитесь к врачу.
Модификации с двигателем 2000 и 2400

612 Действия в сложных ситуациях
6

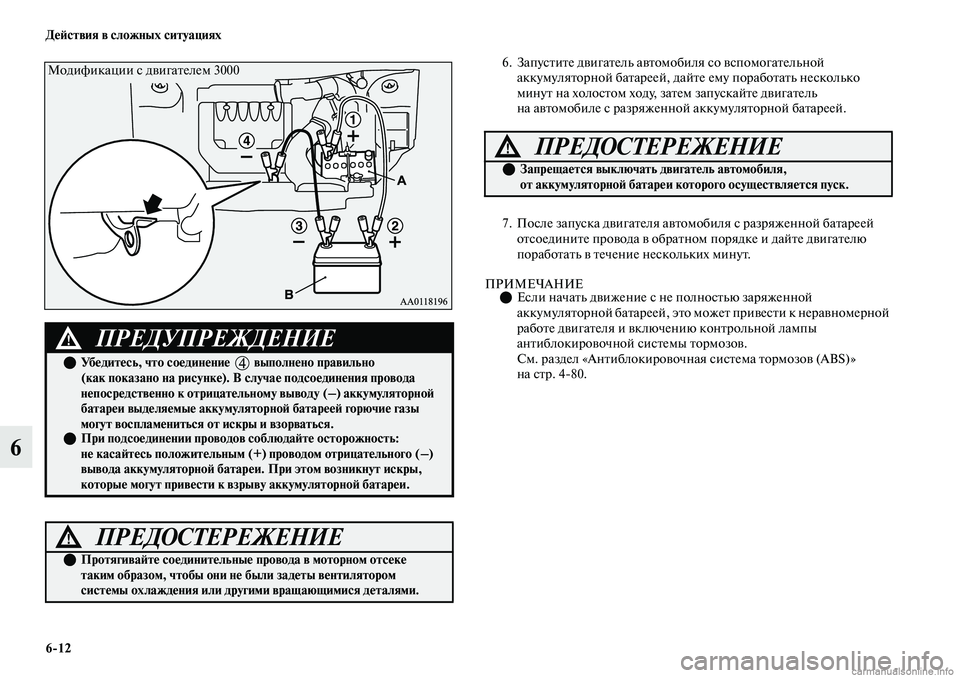

6. Запустите двигатель автомобиля со вспомогательной
аккумуляторной батареей, дайте ему поработать несколько
минут на холостом ходу, затем запускайте двигатель
на автомобиле с разряженной аккумуляторной батареей.
7. После запуска двигателя автомобиля с разряженной батареей
отсоедините провода в обратном порядке и дайте двигателю
поработать в течение нескольких минут.
ПРИМЕЧАНИЕЕсли начать движение с не полностью заряженной
аккумуляторной батареей, это может привести к неравномерной
работе двигателя и включению контрольной лампы
антиблокировочной системы тормозов.
См. раздел «Антиблокировочная система тормозов (ABS)»
на стр. 480.
ПРЕДУПРЕЖДЕНИЕ!
Убедитесь, что соединение выполнено правильно
(как показано на рисунке). В случае подсоединения провода
непосредственно к отрицательному выводу (–) аккумуляторной
батареи выделяемые аккумуляторной батареей горючие газы
могут воспламениться от искры и взорваться.
При подсоединении проводов соблюдайте осторожность:
не касайтесь положительным (+) проводом отрицательного (–)
вывода аккумуляторной батареи. При этом возникнут искры,
которые могут привести к взрыву аккумуляторной батареи.
ПРЕДОСТЕРЕЖЕНИЕ!
Протягивайте соединительные провода в моторном отсеке
таким образом, чтобы они не были задеты вентилятором
системы охлаждения или другими вращающимися деталями.
Модификации с двигателем 3000
ПРЕДОСТЕРЕЖЕНИЕ!
Запрещается выключать двигатель автомобиля,
от аккумуляторной батареи которого осуществляется пуск.

Действия в сложных ситуациях
613

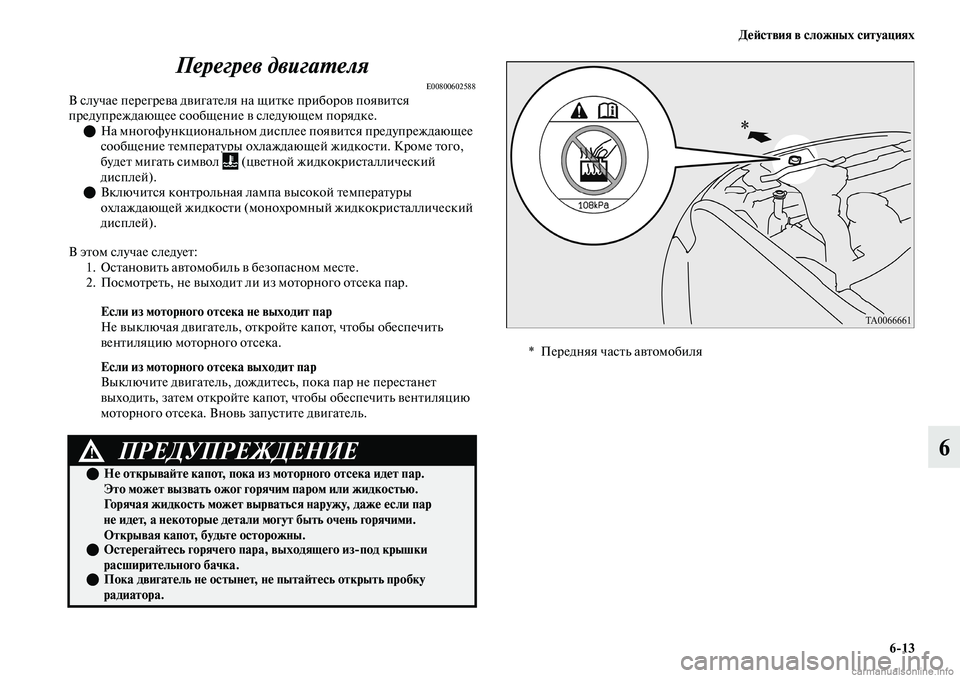

6 Перегрев двигателя
E00800602588В случае перегрева двигателя на щитке приборов появится
предупреждающее сообщение в следующем порядке.
На многофункциональном дисплее появится предупреждающее
сообщение температуры охлаждающей жидкости. Кроме того,
будет мигать символ (цветной жидкокристаллический
дисплей).
Включится контрольная лампа высокой температуры
охлаждающей жидкости (монохромный жидкокристаллический
дисплей).
В этом случае следует:
1. Остановить автомобиль в безопасном месте.
2. Посмотреть, не выходит ли из моторного отсека пар.
Если из моторного отсека не выходит пар
Не выключая двигатель, откройте капот, чтобы обеспечить
вентиляцию моторного отсека.
Если из моторного отсека выходит пар
Выключите двигатель, дождитесь, пока пар не перестанет
выходить, затем откройте капот, чтобы обеспечить вентиляцию
моторного отсека. Вновь запустите двигатель.
ПРЕДУПРЕЖДЕНИЕ!
Не открывайте капот, пока из моторного отсека идет пар.
Это может вызвать ожог горячим паром или жидкостью.
Горячая жидкость может вырваться наружу, даже если пар
не идет, а некоторые детали могут быть очень горячими.
Открывая капот, будьте осторожны.
Остерегайтесь горячего пара, выходящего изпод крышки
расширительного бачка.
Пока двигатель не остынет, не пытайтесь открыть пробку
радиатора.
* Передняя часть автомобиля

614 Действия в сложных ситуациях
6

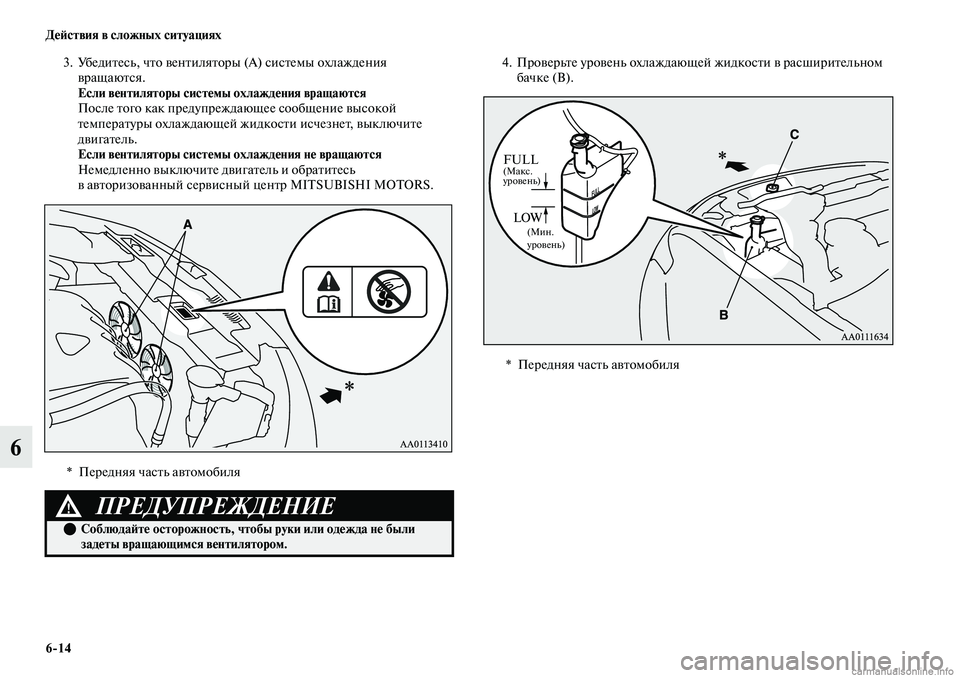

3. Убедитесь, что вентиляторы (А) системы охлаждения
вращаются.
Если вентиляторы системы охлаждения вращаются
После того как предупреждающее сообщение высокой
температуры охлаждающей жидкости исчезнет, выключите
двигатель.
Если вентиляторы системы охлаждения не вращаются
Немедленно выключите двигатель и обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS.4. Проверьте уровень охлаждающей жидкости в расширительном
бачке (B).
* Передняя часть автомобиля
ПРЕДУПРЕЖДЕНИЕ!
Соблюдайте осторожность, чтобы руки или одежда не были
задеты вращающимся вентилятором.
*Передняя часть автомобиля
FULL (Макс.
уровень)
LOW(Мин.
уровень)

Действия в сложных ситуациях
615
6

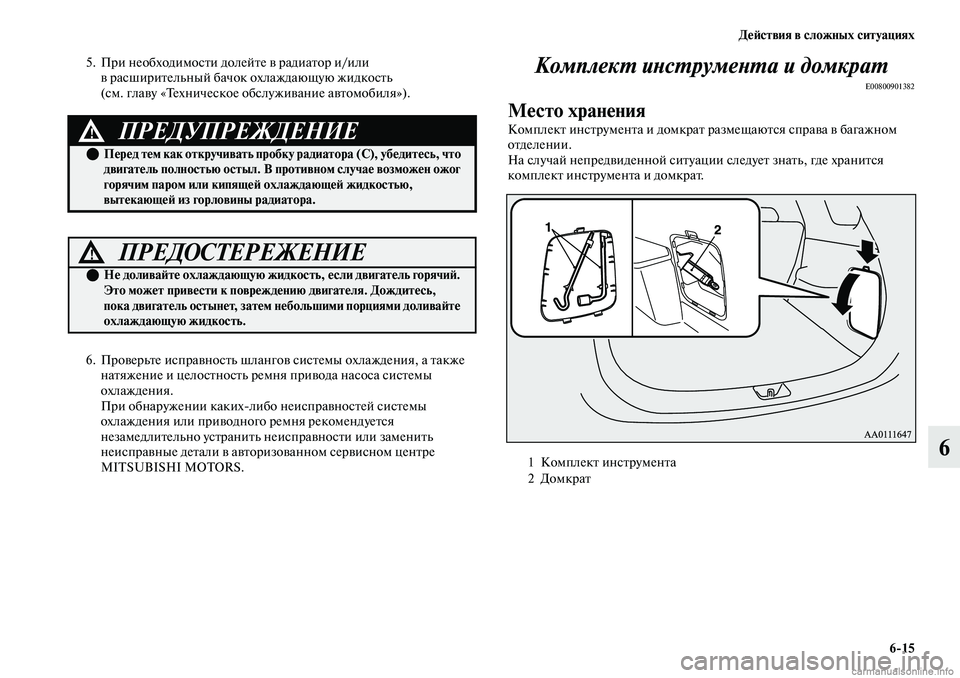

5. При необходимости долейте в радиатор и/или
в расширительный бачок охлаждающую жидкость
(см. главу «Техническое обслуживание автомобиля»).
6. Проверьте исправность шлангов системы охлаждения, а также
натяжение и целостность ремня привода насоса системы
охлаждения.
При обнаружении какихлибо неисправностей системы
охлаждения или приводного ремня рекомендуется
незамедлительно устранить неисправности или заменить
неисправные детали в авторизованном сервисном центре
MITSUBISHI MOTORS.Комплект инструмента и домкрат
E00800901382
Место хранения
Комплект инструмента и домкрат размещаются справа в багажном
отделении.
На случай непредвиденной ситуации следует знать, где хранится
комплект инструмента и домкрат.ПРЕДУПРЕЖДЕНИЕ!
Перед тем как откручивать пробку радиатора (C), убедитесь, что
двигатель полностью остыл. В противном случае возможен ожог
горячим паром или кипящей охлаждающей жидкостью,
вытекающей из горловины радиатора.
ПРЕДОСТЕРЕЖЕНИЕ!
Не доливайте охлаждающую жидкость, если двигатель горячий.
Это может привести к повреждению двигателя. Дождитесь,
пока двигатель остынет, затем небольшими порциями доливайте
охлаждающую жидкость.
1 Комплект инструмента
2Домкрат

616 Действия в сложных ситуациях
6

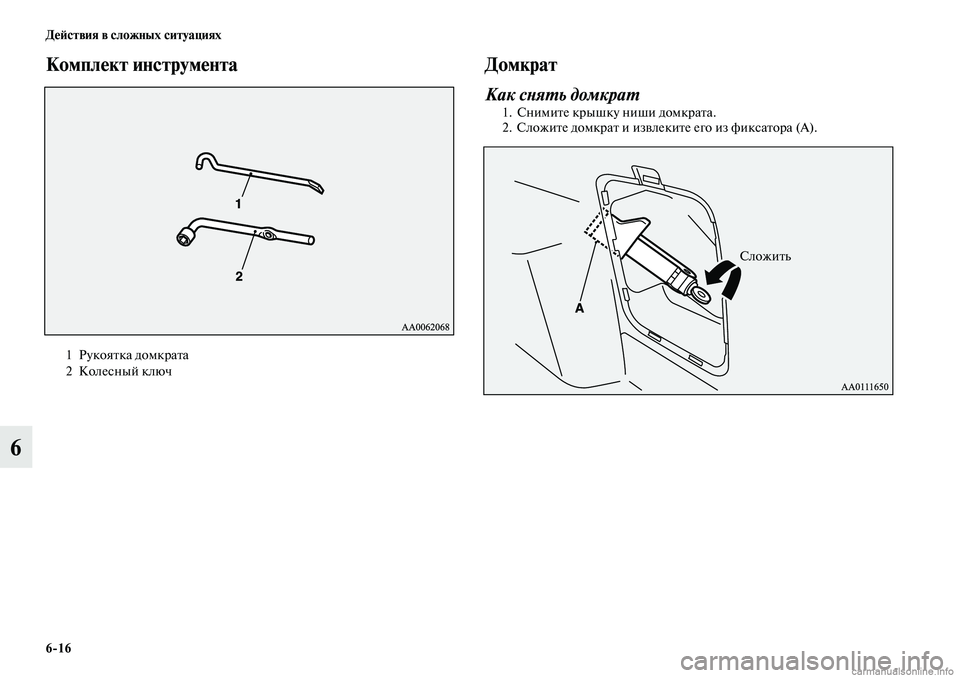

Комплект инструмента Домкрат
Как снять домкрат
1. Снимите крышку ниши домкрата.
2. Сложите домкрат и извлеките его из фиксатора (A).
1 Рукоятка домкрата
2Колесный ключ
Сложить
