2019 MITSUBISHI OUTLANDER Руководство по эксплуатации и техобслуживанию (in Russian)

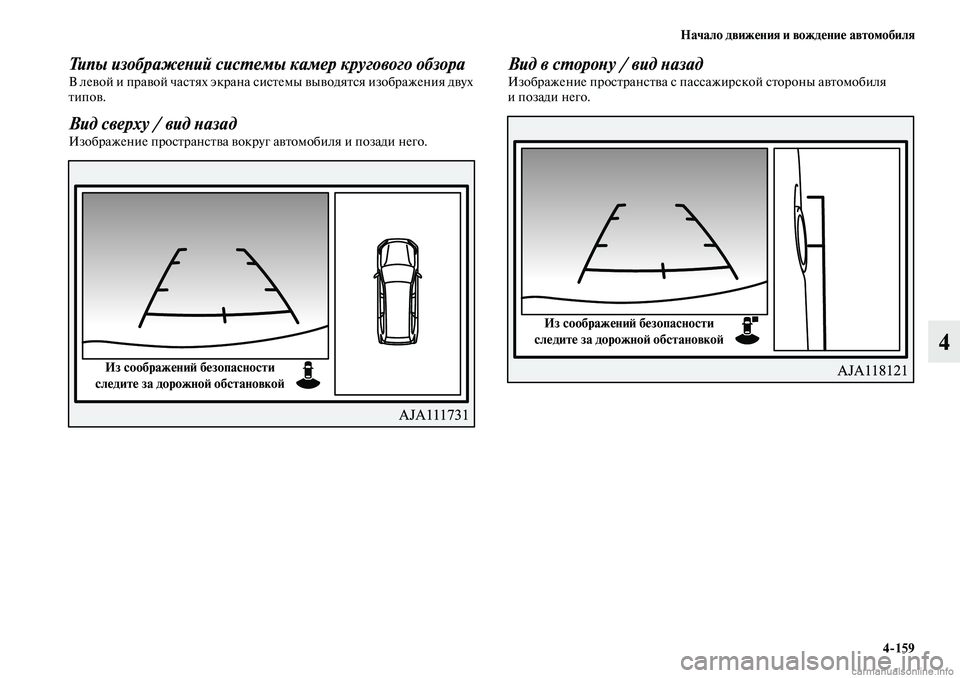

Начало движения и вождение автомобиля
4159
4
Типы изображений системы камер кругового обзораВ левой и правой частях экрана системы выводятся изображения двух
типов.
Вид сверху / вид назад
Изображение пространства вокруг автомобиля и позади него.
Вид в сторону / вид назадИзображение пространства с пассажирской стороны автомобиля
ипозади него.
Из соображений безопасности
следите за дорожной обстановкой
Из соображений безопасности
следите за дорожной обстановкой

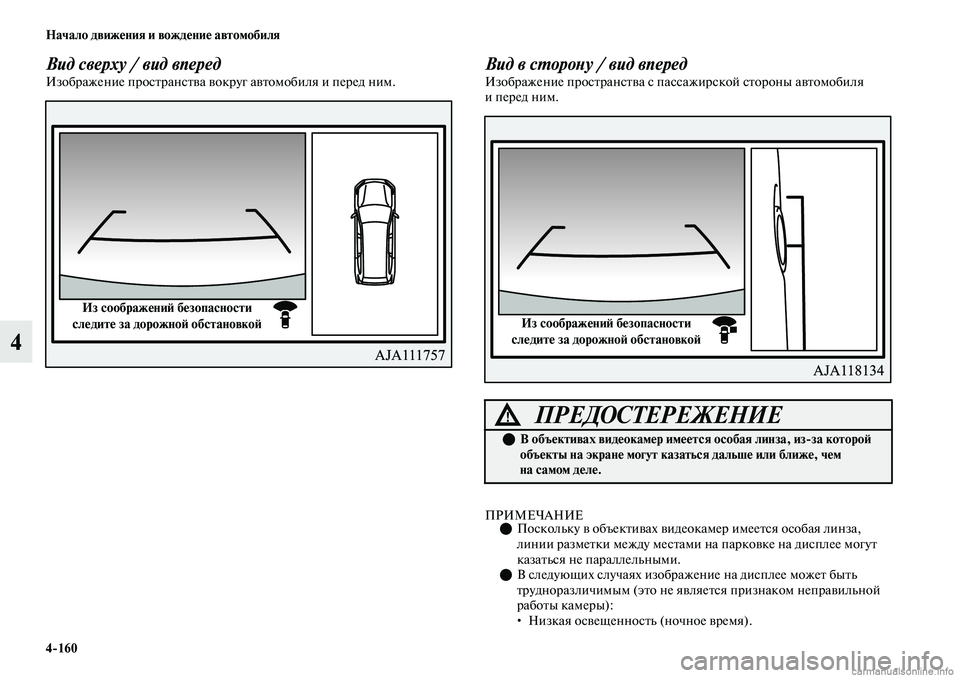

4160 Начало движения и вождение автомобиля
4
Вид сверху / вид впередИзображение пространства вокруг автомобиля и перед ним.Вид в сторону / вид впередИзображение пространства с пассажирской стороны автомобиля
и перед ним.
ПРИМЕЧАНИЕПоскольку в объективах видеокамер имеется особая линза,
линии разметки между местами на парковке на дисплее могут
казаться не параллельными.
В следующих случаях изображение на дисплее может быть
трудноразличимым (это не является признаком неправильной
работы камеры):
• Низкая освещенность (ночное время).
Из соображений безопасности
следите за дорожной обстановкой
ПРЕДОСТЕРЕЖЕНИЕ!
В объективах видеокамер имеется особая линза, изза которой
объекты на экране могут казаться дальше или ближе, чем
на самом деле.
Из соображений безопасности
следите за дорожной обстановкой

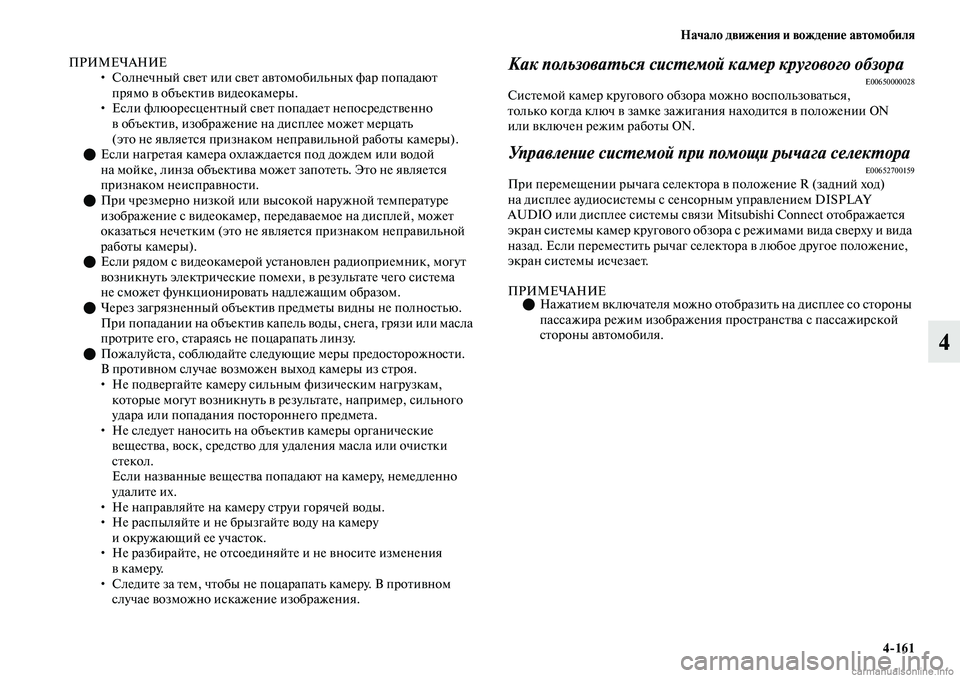

Начало движения и вождение автомобиля
4161
4
ПРИМЕЧАНИЕ
• Солнечный свет или свет автомобильных фар попадают
прямо в объектив видеокамеры.
• Если флюоресцентный свет попадает непосредственно
в объектив, изображение на дисплее может мерцать
(это не является признаком неправильной работы камеры).
Если нагретая камера охлаждается под дождем или водой
на мойке, линза объектива может запотеть. Это не является
признаком неисправности.
При чрезмерно низкой или высокой наружной температуре
изображение с видеокамер, передаваемое на дисплей, может
оказаться нечетким (это не является признаком неправильной
работы камеры).
Если рядом с видеокамерой установлен радиоприемник, могут
возникнуть электрические помехи, в результате чего система
не сможет функционировать надлежащим образом.
Через загрязненный объектив предметы видны не полностью.
При попадании на объектив капель воды, снега, грязи или масла
протрите его, стараясь не поцарапать линзу.
Пожалуйста, соблюдайте следующие меры предосторожности.
В противном случае возможен выход камеры из строя.
• Не подвергайте камеру сильным физическим нагрузкам,
которые могут возникнуть в результате, например, сильного
удара или попадания постороннего предмета.
• Не следует наносить на объектив камеры органические
вещества, воск, средство для удаления масла или очистки
стекол.
Если названные вещества попадают на камеру, немедленно
удалите их.
• Не направляйте на камеру струи горячей воды.
• Не распыляйте и не брызгайте воду на камеру
и окружающий ее участок.
• Не разбирайте, не отсоединяйте и не вносите изменения
вкамеру.
• Следите за тем, чтобы не поцарапать камеру. В противном
случае возможно искажение изображения.Как пользоваться системой камер кругового обзораE00650000028Системой камер кругового обзора можно воспользоваться,
только когда ключ в замке зажигания находится в положении ON
или включен режим работы ON.
Управление системой при помощи рычага селектораE00652700159При перемещении рычага селектора в положение R (задний ход)
на дисплее аудиосистемы с сенсорным управлением DISPLAY
AUDIO или дисплее системы связи Mitsubishi Connect отображается
экран системы камер кругового обзора с режимами вида сверху и вида
назад. Если переместить рычаг селектора в любое другое положение,
экран системы исчезает.
ПРИМЕЧАНИЕНажатием включателя можно отобразить на дисплее со стороны
пассажира режим изображения пространства с пассажирской
стороны автомобиля.

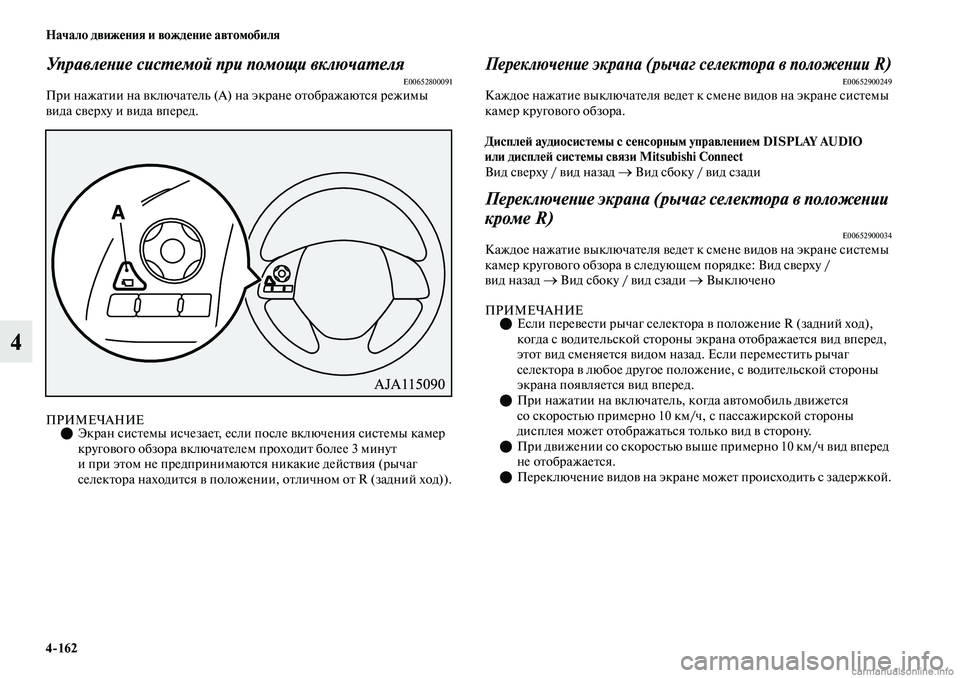

4162 Начало движения и вождение автомобиля
4
Управление системой при помощи включателяE00652800091При нажатии на включатель (А) на экране отображаются режимы
вида сверху и вида вперед.
ПРИМЕЧАНИЕЭкран системы исчезает, если после включения системы камер
кругового обзора включателем проходит более 3 минут
и при этом не предпринимаются никакие действия (рычаг
селектора находится в положении, отличном от R (задний ход)).
Переключение экрана (рычаг селектора в положении R)E00652900249Каждое нажатие выключателя ведет к смене видов на экране системы
камер кругового обзора.
Дисплей аудиосистемы с сенсорным управлением DISPLAY AUDIO
или дисплей системы связи Mitsubishi Connect
Вид сверху / вид назад
→ Вид сбоку / вид сзади
Переключение экрана (рычаг селектора в положении
кроме R)
E00652900034Каждое нажатие выключателя ведет к смене видов на экране системы
камер кругового обзора в следующем порядке: Вид сверху /
вид назад
→ Вид сбоку / вид сзади → Выключено
ПРИМЕЧАНИЕЕсли перевести рычаг селектора в положение R (задний ход),
когда с водительской стороны экрана отображается вид вперед,
этот вид сменяется видом назад. Если переместить рычаг
селектора в любое другое положение, с водительской стороны
экрана появляется вид вперед.
При нажатии на включатель, когда автомобиль движется
со скоростью примерно 10 км/ч, с пассажирской стороны
дисплея может отображаться только вид в сторону.
При движении со скоростью выше примерно 10 км/ч вид вперед
не отображается.
Переключение видов на экране может происходить с задержкой.

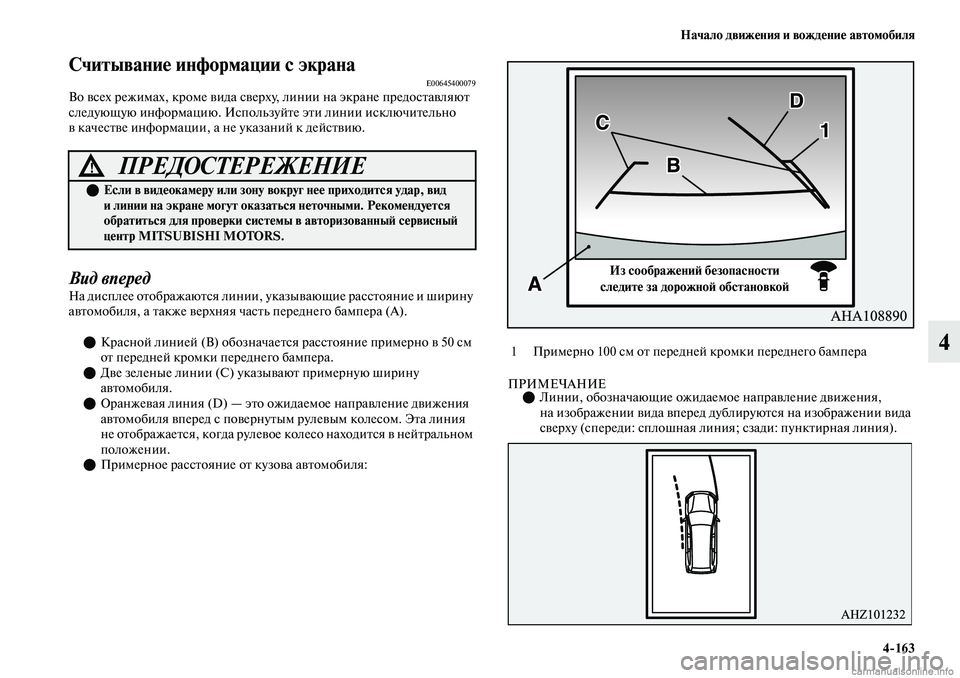

Начало движения и вождение автомобиля
4163
4
Считывание информации с экранаE00645400079Во всех режимах, кроме вида сверху, линии на экране предоставляют
следующую информацию. Используйте эти линии исключительно
в качестве информации, а не указаний к действию.
Вид вперед
На дисплее отображаются линии, указывающие расстояние и ширину
автомобиля, а также верхняя часть переднего бампера (А).
Красной линией (B) обозначается расстояние примерно в 50 см
от передней кромки переднего бампера.
Две зеленые линии (С) указывают примерную ширину
автомобиля.
Оранжевая линия (D) — это ожидаемое направление движения
автомобиля вперед с повернутым рулевым колесом. Эта линия
не отображается, когда рулевое колесо находится в нейтральном
положении.
Примерное расстояние от кузова автомобиля:
ПРИМЕЧАНИЕЛинии, обозначающие ожидаемое направление движения,
на изображении вида вперед дублируются на изображении вида
сверху (спереди: сплошная линия; сзади: пунктирная линия).
ПРЕДОСТЕРЕЖЕНИЕ!
Если в видеокамеру или зону вокруг нее приходится удар, вид
и линии на экране могут оказаться неточными. Рекомендуется
обратиться для проверки системы в авторизованный сервисный
центр MITSUBISHI MOTORS.
1 Примерно 100 см от передней кромки переднего бампера
Из соображений безопасности
следите за дорожной обстановкой

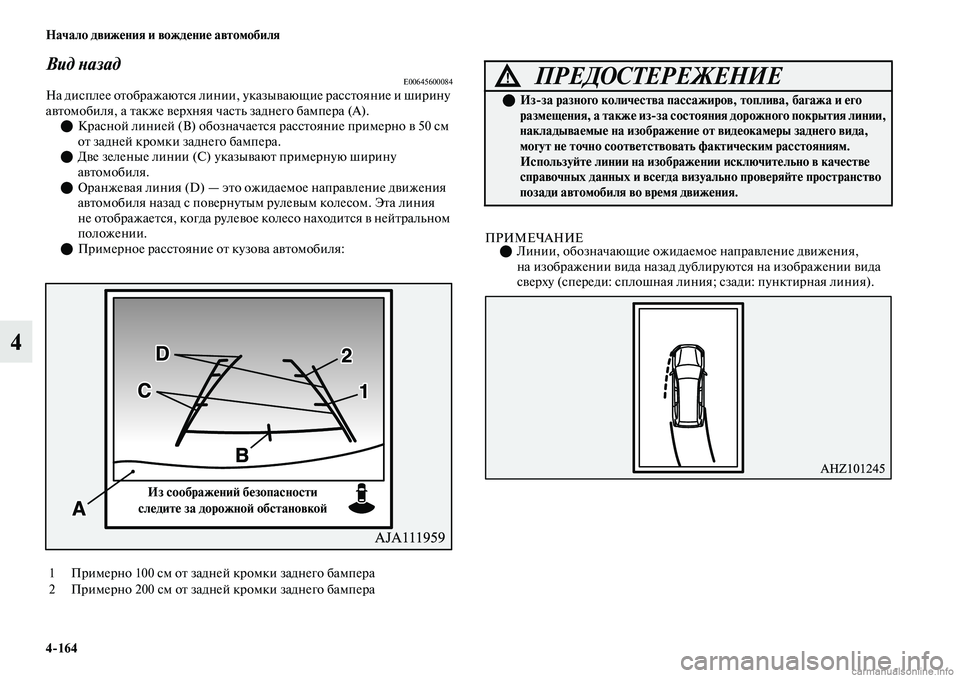

4164 Начало движения и вождение автомобиля
4
Вид назадE00645600084На дисплее отображаются линии, указывающие расстояние и ширину
автомобиля, а также верхняя часть заднего бампера (А).
Красной линией (B) обозначается расстояние примерно в 50 см
от задней кромки заднего бампера.
Две зеленые линии (С) указывают примерную ширину
автомобиля.
Оранжевая линия (D) — это ожидаемое направление движения
автомобиля назад с повернутым рулевым колесом. Эта линия
не отображается, когда рулевое колесо находится в нейтральном
положении.
Примерное расстояние от кузова автомобиля:
ПРИМЕЧАНИЕЛинии, обозначающие ожидаемое направление движения,
на изображении вида назад дублируются на изображении вида
сверху (спереди: сплошная линия; сзади: пунктирная линия).
1 Примерно 100 см от задней кромки заднего бампера
2 Примерно 200 см от задней кромки заднего бампера
Из соображений безопасности
следите за дорожной обстановкой
ПРЕДОСТЕРЕЖЕНИЕ!
Изза разного количества пассажиров, топлива, багажа и его
размещения, а также изза состояния дорожного покрытия линии,
накладываемые на изображение от видеокамеры заднего вида,
могут не точно соответствовать фактическим расстояниям.
Используйте линии на изображении исключительно в качестве
справочных данных и всегда визуально проверяйте пространство
позади автомобиля во время движения.

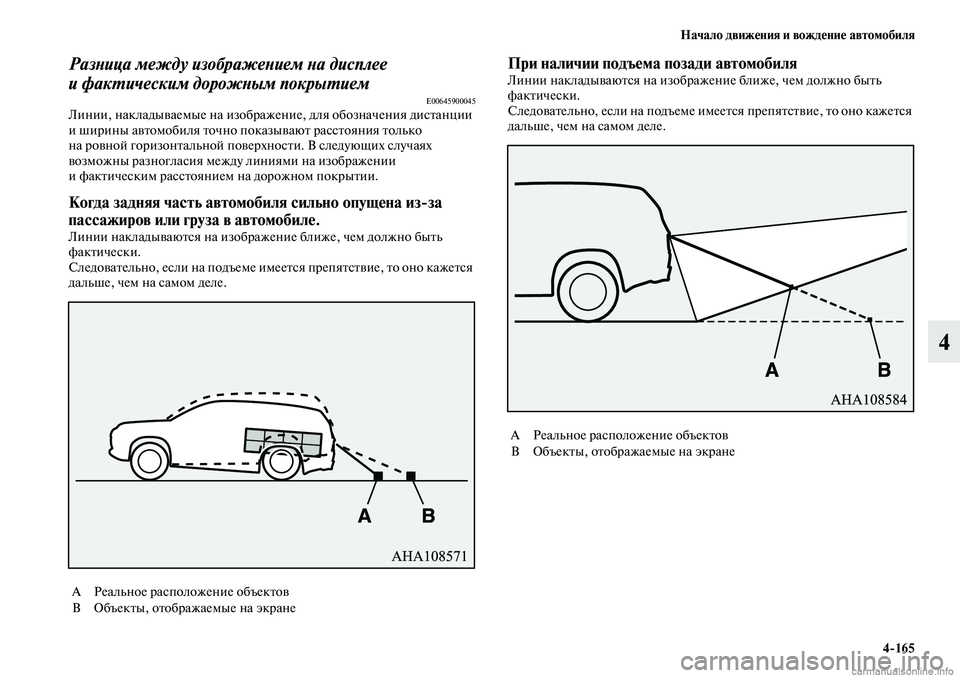

Начало движения и вождение автомобиля
4165
4
Разница между изображением на дисплее
и фактическим дорожным покрытием
E00645900045Линии, накладываемые на изображение, для обозначения дистанции
и ширины автомобиля точно показывают расстояния только
на ровной горизонтальной поверхности. В следующих случаях
возможны разногласия между линиями на изображении
и фактическим расстоянием на дорожном покрытии.
Когда задняя часть автомобиля сильно опущена изза
пассажиров или груза в автомобиле.
Линии накладываются на изображение ближе, чем должно быть
фактически.
Следовательно, если на подъеме имеется препятствие, то оно кажется
дальше, чем на самом деле.
При наличии подъема позади автомобиляЛинии накладываются на изображение ближе, чем должно быть
фактически.
Следовательно, если на подъеме имеется препятствие, то оно кажется
дальше, чем на самом деле.
А Реальное расположение объектов
В Объекты, отображаемые на экране
А Реальное расположение объектов
В Объекты, отображаемые на экране

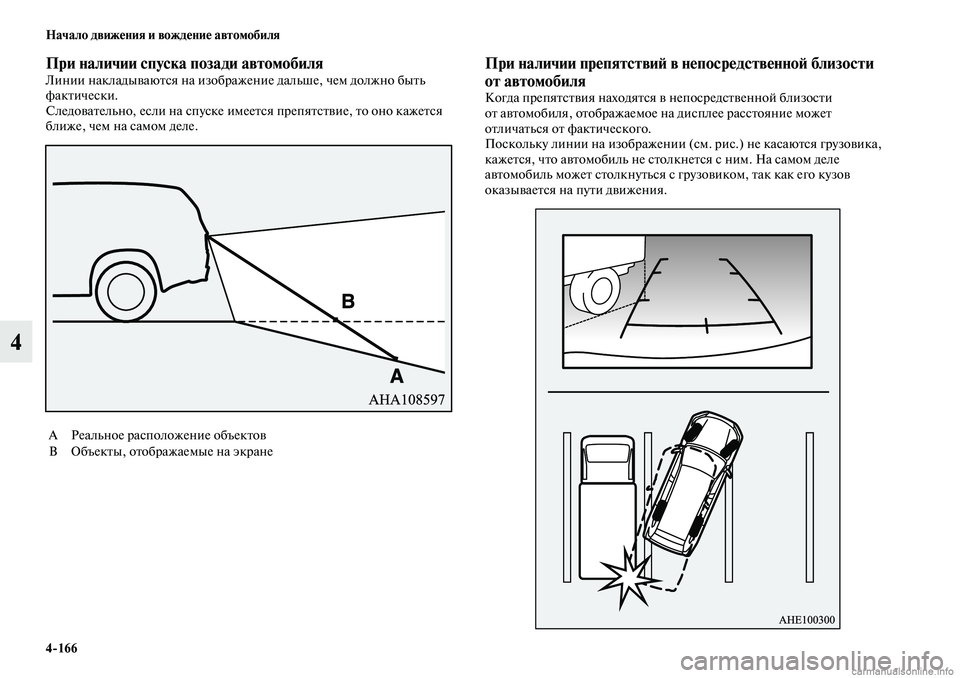

4166 Начало движения и вождение автомобиля
4
При наличии спуска позади автомобиляЛинии накладываются на изображение дальше, чем должно быть
фактически.
Следовательно, если на спуске имеется препятствие, то оно кажется
ближе, чем на самом деле.При наличии препятствий в непосредственной близости
от автомобиля
Когда препятствия находятся в непосредственной близости
от автомобиля, отображаемое на дисплее расстояние может
отличаться от фактического.
Поскольку линии на изображении (см. рис.) не касаются грузовика,
кажется, что автомобиль не столкнется с ним. На самом деле
автомобиль может столкнуться с грузовиком, так как его кузов
оказывается на пути движения.
А Реальное расположение объектов
В Объекты, отображаемые на экране
