2019 JEEP CHEROKEE Instrukcja obsługi (in Polish)

Jak pokazano na rys. C, fotelik dziecięcy
grupy 2 należy ustawić w prawidłowy sposób
względem pasa bezpiecze\bstwa tak, aby
pas barkowy znajdował się na klatce piersio-
wej dziecka, a nie na szyi, natomiast pas
biodrowy znajdował się na miednicy, a nie na
brzuchu.
Grupa 3
Dzieci o wadze od 22 kg do 36 kg oraz
wystarczająco wysokie, aby mogły korzy-
stać ze standardowego pasa barkowego,
mogą korzystać z fotelików dziecięcych
grupy 3. Foteliki dziecięce grupy 3 zapew-niają prowadzenie pasa biodrowego na wy-
sokości miednicy dziecka. Dziecko musi być
wystarczająco wysokie, aby pas barkowy
spoczywał na klatce piersiowej dziecka,
a nie na szyi.

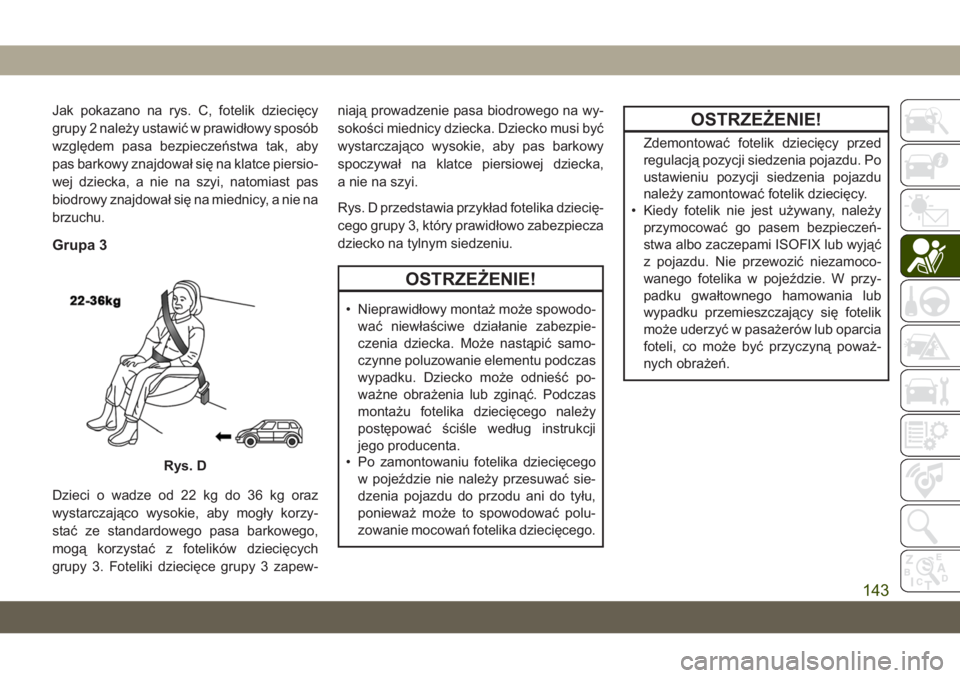

Rys. D przedstawia przykład fotelika dziecię-
cego grupy 3, który prawidłowo zabezpiecza
dziecko na tylnym siedzeniu.
OSTRZE\bENIE!
• Nieprawidłowy montaż może spowodo-
wać niewłaściwe działanie zabezpie-
czenia dziecka. Może nastąpić samo-
czynne poluzowanie elementu podczas
wypadku. Dziecko może odnieść po-
ważne obrażenia lub zginąć. Podczas
montażu fotelika dziecięcego należy
postępować ściśle według instrukcji
jego producenta.
• Po zamontowaniu fotelika dziecięcego
w pojeździe nie należy przesuwać sie-
dzenia pojazdu do przodu ani do tyłu,
ponieważ może to spowodować polu-
zowanie mocowa\b fotelika dziecięcego.
OSTRZE\bENIE!
Zdemontować fotelik dziecięcy przed
regulacją pozycji siedzenia pojazdu. Po
ustawieniu pozycji siedzenia pojazdu
należy zamontować fotelik dziecięcy.
• Kiedy fotelik nie jest używany, należy
przymocować go pasem bezpiecze\b-
stwa albo zaczepami ISOFIX lub wyjąć
z pojazdu. Nie przewozić niezamoco-
wanego fotelika w pojeździe. W przy-
padku gwałtownego hamowania lub
wypadku przemieszczający się fotelik
może uderzyć w pasażerów lub oparcia
foteli, co może być przyczyną poważ-
nych obraże\b.
Rys. D
143

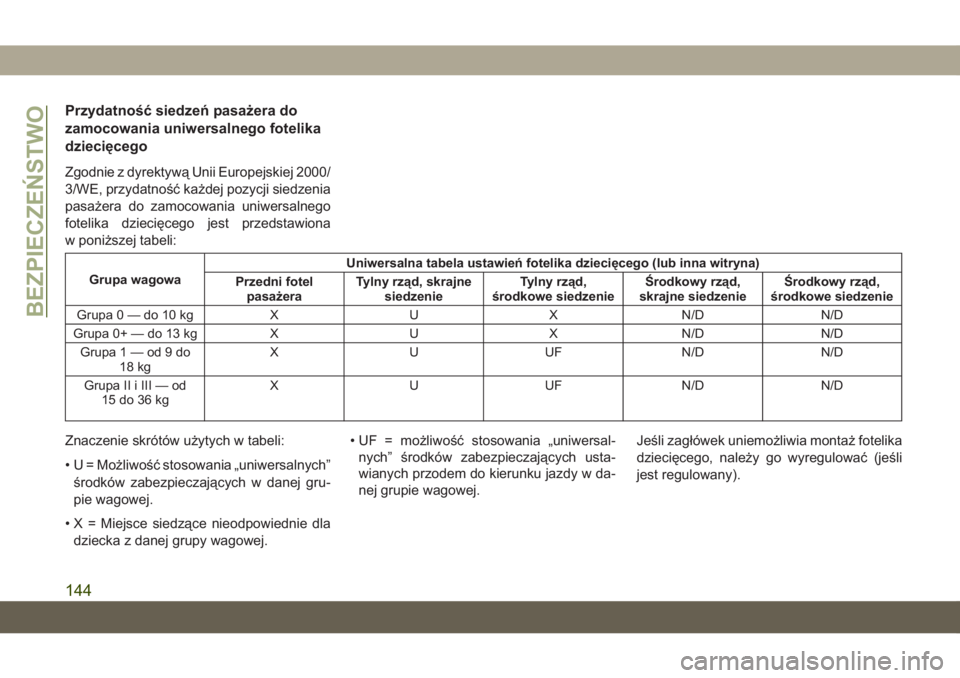

Przydatność siedzeń pasażera do
zamocowania uniwersalnego fotelika
dziecięcego
Zgodnie z dyrektywą Unii Europejskiej 2000/
3/WE, przydatność każdej pozycji siedzenia
pasażera do zamocowania uniwersalnego
fotelika dziecięcego jest przedstawiona
w poniższej tabeli:
Grupa wagowaUniwersalna tabela ustawień fotelika dziecięcego (lub inna witryna)
Przedni fotel pasażera Tylny rząd, skrajne
siedzenie Tylny rząd,
środkowe siedzenie Środkowy rząd,
skrajne siedzenie Środkowy rząd,
środkowe siedzenie
Grupa0—do10kg XU XN/D N/D
Grupa 0+ — do 13 kg XU XN/D N/D
Grupa1—od9do 18 kg X
UUF N/D N/D
Grupa II i III — od 15 do 36 kg X
UUF N/D N/D
Znaczenie skrótów użytych w tabeli:
• U = Możliwość stosowania „uniwersalnych”
środków zabezpieczających w danej gru-
pie wagowej.
• X = Miejsce siedzące nieodpowiednie dla dziecka z danej grupy wagowej. • UF = możliwość stosowania „uniwersal-
nych” środków zabezpieczających usta-
wianych przodem do kierunku jazdy w da-
nej grupie wagowej. Jeśli zagłówek uniemożliwia montaż fotelika
dziecięcego, należy go wyregulować (jeśli
jest regulowany).
BEZPIECZEŃSTWO
144

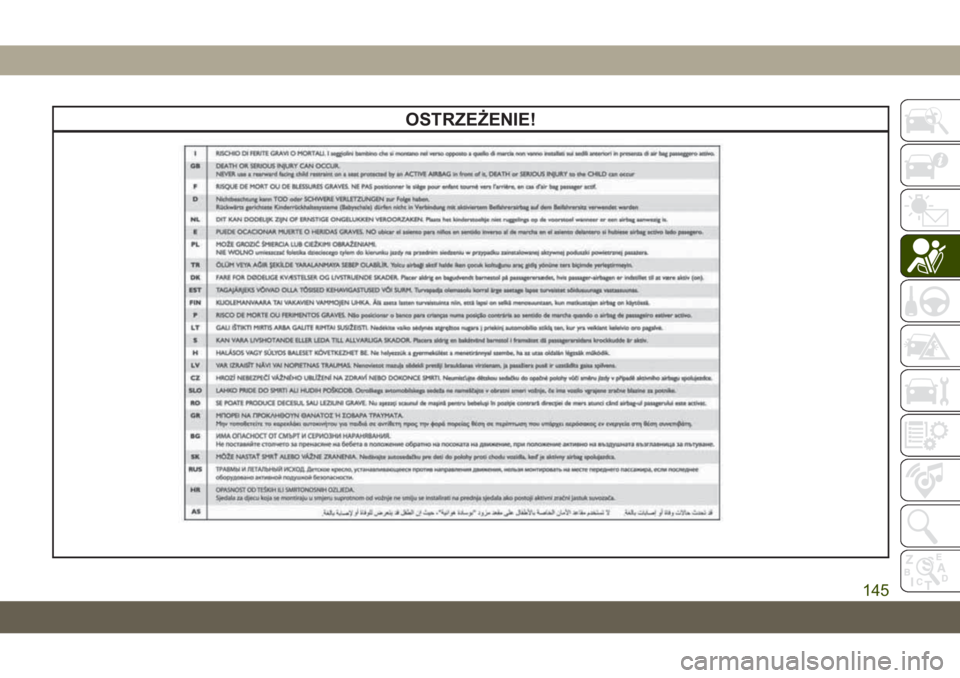

OSTRZE\bENIE!
145

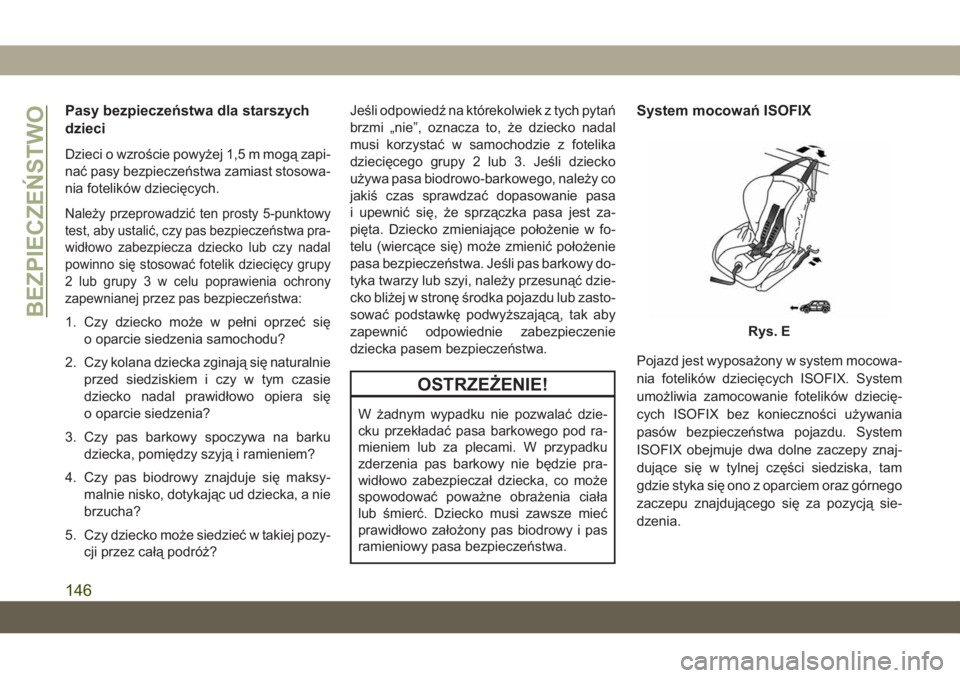

Pasy bezpieczeństwa dla starszych
dzieci
Dzieci o wzroście powyżej 1,5 m mogą zapi-
nać pasy bezpiecze\bstwa zamiast stosowa-
nia fotelików dziecięcych.
Należy przeprowadzić ten prosty 5-punktowy
test, aby ustalić, czy pas bezpiecze\bstwa pra-
widłowo zabezpiecza dziecko lub czy nadal
powinno się stosować fotelik dziecięcy grupy
2 lub grupy 3 w celu poprawienia ochrony
zapewnianej przez pas bezpiecze\bstwa:
1. Czy dziecko może w pełni oprzeć sięo oparcie siedzenia samochodu?
2. Czy kolana dziecka zginają się naturalnie przed siedziskiem i czy w tym czasie
dziecko nadal prawidłowo opiera się
o oparcie siedzenia?
3. Czy pas barkowy spoczywa na barku dziecka, pomiędzy szyją i ramieniem?
4. Czy pas biodrowy znajduje się maksy- malnie nisko, dotykając ud dziecka, a nie
brzucha?
5. Czy dziecko może siedzieć w takiej pozy- cji przez całą podróż? Jeśli odpowiedź na którekolwiek z tych pyta\b
brzmi „nie”, oznacza to, że dziecko nadal
musi korzystać w samochodzie z fotelika
dziecięcego grupy 2 lub 3. Jeśli dziecko
używa pasa biodrowo-barkowego, należy co
jakiś czas sprawdzać dopasowanie pasa
i upewnić się, że sprzączka pasa jest za-
pięta. Dziecko zmieniające położenie w fo-
telu (wiercące się) może zmienić położenie
pasa bezpiecze\bstwa. Jeśli pas barkowy do-
tyka twarzy lub szyi, należy przesunąć dzie-
cko bliżej w stronę środka pojazdu lub zasto-
sować podstawkę podwyższającą, tak aby
zapewnić odpowiednie zabezpieczenie
dziecka pasem bezpiecze\bstwa.
OSTRZE\bENIE!
W żadnym wypadku nie pozwalać dzie-
cku przekładać pasa barkowego pod ra-
mieniem lub za plecami. W przypadku
zderzenia pas barkowy nie będzie pra-
widłowo zabezpieczał dziecka, co może
spowodować poważne obrażenia ciała
lub śmierć. Dziecko musi zawsze mieć
prawidłowo założony pas biodrowy i pas
ramieniowy pasa bezpiecze\bstwa.
System mocowań ISOFIX
Pojazd jest wyposażony w system mocowa-
nia fotelików dziecięcych ISOFIX. System
umożliwia zamocowanie fotelików dziecię-
cych ISOFIX bez konieczności używania
pasów bezpiecze\bstwa pojazdu. System
ISOFIX obejmuje dwa dolne zaczepy znaj-
dujące się w tylnej części siedziska, tam
gdzie styka się ono z oparciem oraz górnego
zaczepu znajdującego się za pozycją sie-
dzenia.
Rys. E
BEZPIECZEŃSTWO
146

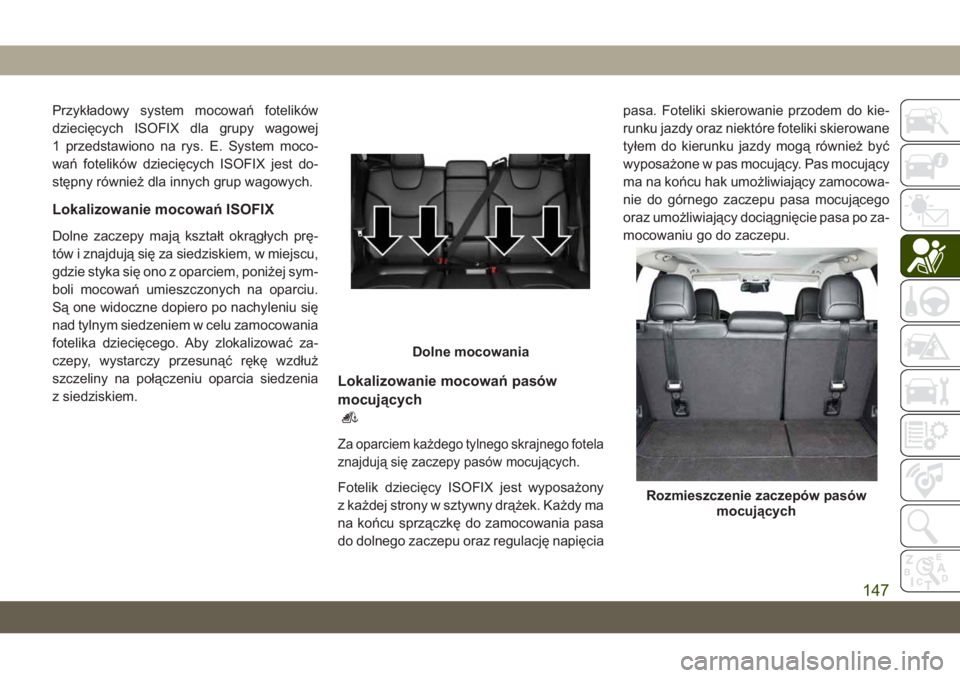

Przykładowy system mocowa\b fotelików
dziecięcych ISOFIX dla grupy wagowej
1 przedstawiono na rys. E. System moco-
wa\b fotelików dziecięcych ISOFIX jest do-
stępny również dla innych grup wagowych.
Lokalizowanie mocowań ISOFIX
Dolne zaczepy mają kształt okrągłych prę-
tów i znajdują się za siedziskiem, w miejscu,
gdzie styka się ono z oparciem, poniżej sym-
boli mocowa\b umieszczonych na oparciu.
Są one widoczne dopiero po nachyleniu się
nad tylnym siedzeniem w celu zamocowania
fotelika dziecięcego. Aby zlokalizować za-
czepy, wystarczy przesunąć rękę wzdłuż
szczeliny na połączeniu oparcia siedzenia
z siedziskiem.
Lokalizowanie mocowań pasów
mocujących
Za oparciem każdego tylnego skrajnego fotela
znajdują się zaczepy pasów mocujących.
Fotelik dziecięcy ISOFIX jest wyposażony
z każdej strony w sztywny drążek. Każdy ma
na ko\bcu sprzączkę do zamocowania pasa
do dolnego zaczepu oraz regulację napięciapasa. Foteliki skierowanie przodem do kie-
runku jazdy oraz niektóre foteliki skierowane
tyłem do kierunku jazdy mogą również być
wyposażone w pas mocujący. Pas mocujący
ma na ko\bcu hak umożliwiający zamocowa-
nie do górnego zaczepu pasa mocującego
oraz umożliwiający dociągnięcie pasa po za-
mocowaniu go do zaczepu.
Dolne mocowania
Rozmieszczenie zaczepów pasów
mocujących
147

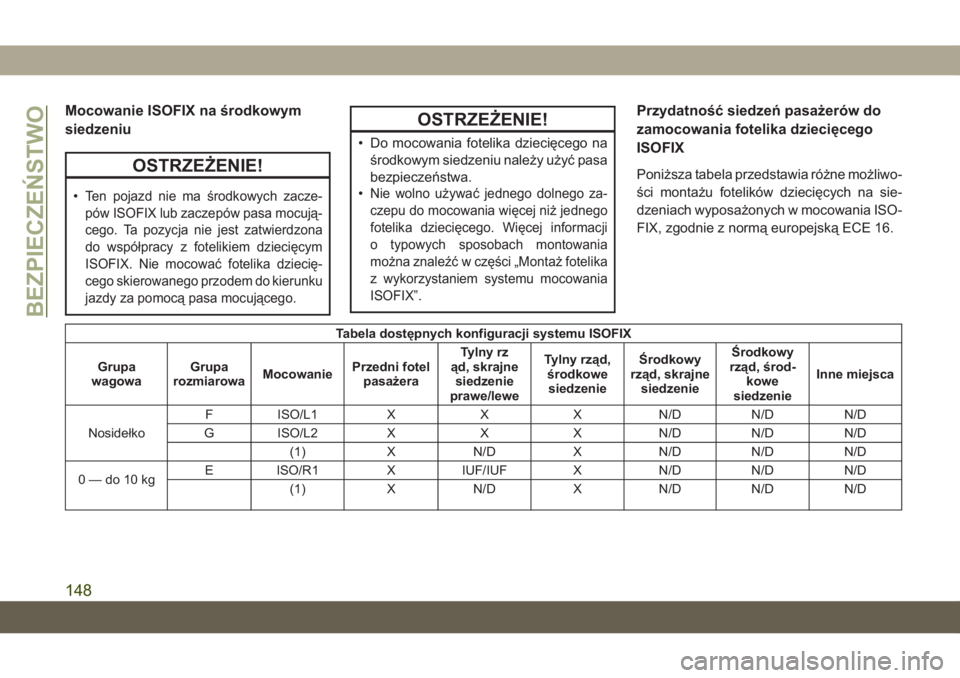

Mocowanie ISOFIX na środkowym
siedzeniu
OSTRZE\bENIE!
•Ten pojazd nie ma środkowych zacze-
pów ISOFIX lub zaczepów pasa mocują-
cego. Ta pozycja nie jest zatwierdzona
do współpracy z fotelikiem dziecięcym
ISOFIX. Nie mocować fotelika dziecię-
cego skierowanego przodem do kierunku
jazdy za pomocą pasa mocującego.
OSTRZE\bENIE!
• Do mocowania fotelika dziecięcego naśrodkowym siedzeniu należy użyć pasa
bezpiecze\bstwa.
•
Nie wolno używać jednego dolnego za-
czepu do mocowania więcej niż jednego
fotelika dziecięcego. Więcej informacji
o typowych sposobach montowania
można znaleźć w części „Montaż fotelika
z wykorzystaniem systemu mocowania
ISOFIX”.
Przydatność siedzeń pasażerów do
zamocowania fotelika dziecięcego
ISOFIX
Poniższa tabela przedstawia różne możliwo-
ści montażu fotelików dziecięcych na sie-
dzeniach wyposażonych w mocowania ISO-
FIX, zgodnie z normą europejską ECE 16.
Tabela dostępnych konfiguracji systemu ISOFIX
Grupa
wagowa Grupa
rozmiarowa Mocowanie Przedni fotel
pasażera Tylny rz
ąd, skrajne siedzenie
prawe/lewe Tylny rząd,
środkowesiedzenie Środkowy
rząd, skrajne siedzenie Środkowy
rząd, środ- kowe
siedzenie Inne miejsca
Nosidełko F ISO/L1
XXXN/D N/D N/D
G ISO/L2 XXXN/D N/D N/D
(1) XN/D XN/D N/D N/D
0—do10kg E ISO/R1
XIUF/IUF XN/D N/D N/D
(1) XN/D XN/D N/D N/D
BEZPIECZEŃSTWO
148

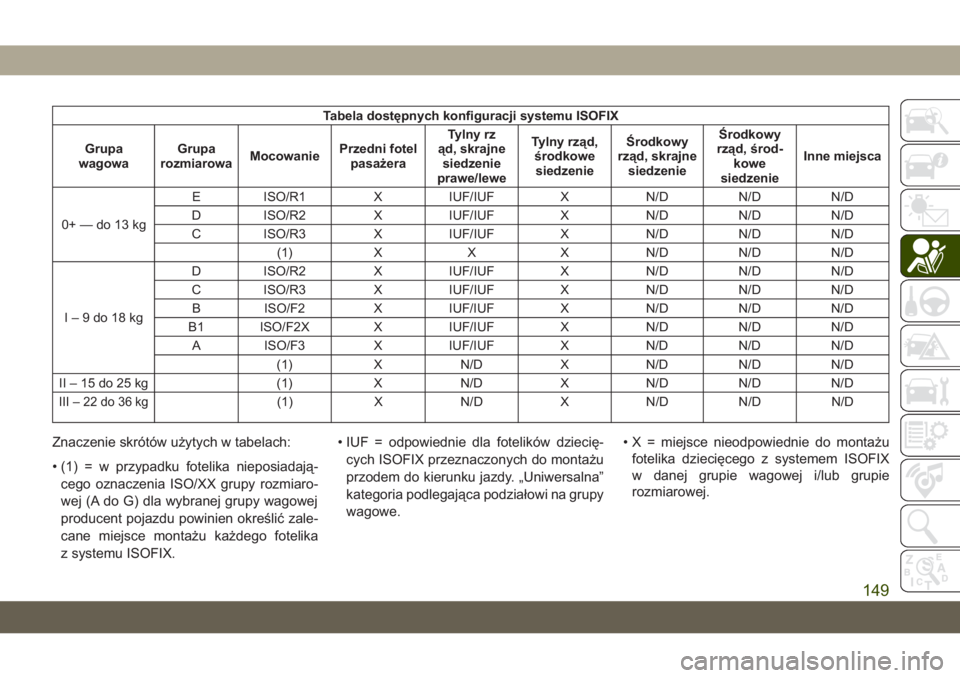

Tabela dostępnych konfiguracji systemu ISOFIX
Grupa
wagowa Grupa
rozmiarowa Mocowanie Przedni fotel
pasażera Tylny rz
ąd, skrajne siedzenie
prawe/lewe Tylny rząd,
środkowesiedzenie Środkowy
rząd, skrajne siedzenie Środkowy
rząd, środ- kowe
siedzenie Inne miejsca
0+—do13kg E ISO/R1
XIUF/IUF XN/D N/D N/D
D ISO/R2 XIUF/IUF XN/D N/D N/D
C ISO/R3 XIUF/IUF XN/D N/D N/D
(1) XXXN/D N/D N/D
I–9do18kg D ISO/R2
XIUF/IUF XN/D N/D N/D
C ISO/R3 XIUF/IUF XN/D N/D N/D
B ISO/F2 XIUF/IUF XN/D N/D N/D
B1 ISO/F2X X IUF/IUFXN/D N/D N/D
A ISO/F3 XIUF/IUF XN/D N/D N/D
(1) XN/D XN/D N/D N/D
II – 15 do 25 kg (1)XN/D XN/D N/D N/D
III–22do36kg(1) XN/D XN/D N/D N/D
Znaczenie skrótów użytych w tabelach:
• (1) = w przypadku fotelika nieposiadają-
cego oznaczenia ISO/XX grupy rozmiaro-
wej (A do G) dla wybranej grupy wagowej
producent pojazdu powinien określić zale-
cane miejsce montażu każdego fotelika
z systemu ISOFIX. • IUF = odpowiednie dla fotelików dziecię-
cych ISOFIX przeznaczonych do montażu
przodem do kierunku jazdy. „Uniwersalna”
kategoria podlegająca podziałowi na grupy
wagowe. • X = miejsce nieodpowiednie do montażu
fotelika dziecięcego z systemem ISOFIX
w danej grupie wagowej i/lub grupie
rozmiarowej.
149

W przypadku montażu fotelika dziecię-
cego zawsze należy postępować zgodnie
z instrukcjami producenta fotelika dzie-
cięcego. W poniższym opisie nie został
omówiony montaż wszystkich typów fo-
telików dziecięcych. W przypadku stoso-
wania uniwersalnego fotelika dziecię-
cego ISOFIX można używać wyłącznie
zatwierdzonych fotelików dziecięcych
z oznaczeniem ECE R44 (wersja R44/
03 lub lepsza) „Uniwersalne ISOFIX”.
Mocowanie fotelika dziecięcego
z systemem ISOFIX
Jeśli fotel, na którym ma zostać zamonto-
wany fotelik dziecięcy jest wyposażony
w pas bezpiecze\bstwa z automatyczną blo-
kadą zwijacza (ALR), schować pas zgodnie
z poniższymi instrukcjami. Patrz część
„Montaż fotelika dziecięcego z wykorzysta-
niem pasów bezpiecze\bstwa pojazdu”, aby
dowiedzieć się w jaki rodzaj pasa bezpie-
cze\bstwa wyposażony jest dany fotel.
1. Poluzować regulatory fotelika dziecię-cego na dolnych złączach i pasie mocu-
jącym, tak aby było łatwiej przypiąć złą-
cza do zaczepów w samochodzie. 2.
Umieścić fotelik dziecięcy między dolnymi
zaczepami danej pozycji siedzącej.
W przypadku niektórych siedze\b w drugim
rzędzie może być wymagane pochylenie
siedzenia i/lub podniesienie zagłówka, aby
zapewnić lepsze umocowanie. Jeśli tylne
siedzenie w samochodzie można przesu-
nąć do przodu i do tyłu, można przesunąć
je maksymalnie do tyłu, aby zrobić miejsce
dla fotelika dziecięcego. Można również
przesunąć przednie siedzenie do przodu,
aby zapewnić więcej miejsca dla fotelika
dziecięcego.
3. Przymocować złącza fotelika dziecię-
cego do dolnych zaczepów w danej po-
zycji siedzącej.
4. Jeśli fotelik dziecięcy jest wyposażony w pas mocujący, należy przymocować go
do górnego zaczepu mocującego. In-
strukcję montażu zaczepu pasa mocują-
cego można znaleźć w sekcji „Montaż
fotelika dziecięcego przy użyciu górnego
zaczepu pasa mocującego”. 5. Naciągnąć wszystkie pasy, jednocześnie
dociskając fotelik dziecięcy do siedziska
i oparcia siedzenia. Napiąć pasy, postę-
pując zgodnie z instrukcjami producenta
fotelika dziecięcego.
6. Sprawdzić, czy fotelik dziecięcy jest do- brze zamocowany, pociągając go do
przodu i do tyłu w miejscu przebiegu
pasa. Nie powinien on przesuwać się
o więcej niż 25 mm w każdym kierunku.
OSTRZE\bENIE!
• Nieprawidłowy montaż fotelika dziecię-cego w zaczepach systemu ISOFIX
może spowodować niepoprawne dzia-
łanie fotelika. Dziecko może odnieść
poważne obrażenia lub zginąć. Pod-
czas montażu fotelika dziecięcego na-
leży postępować ściśle według instruk-
cji jego producenta.
• Mocowania fotelika dziecięcego są za-
projektowane w taki sposób, aby bez-
piecznie unieruchomić prawidłowo za-
mocowany fotelik dziecięcy. W żadnym
wypadku nie wolno ich wykorzystywać
BEZPIECZEŃSTWO
150
