2019 Hyundai Nexo Betriebsanleitung (in German)



:DUWXQJ
*/ž+/$03(1

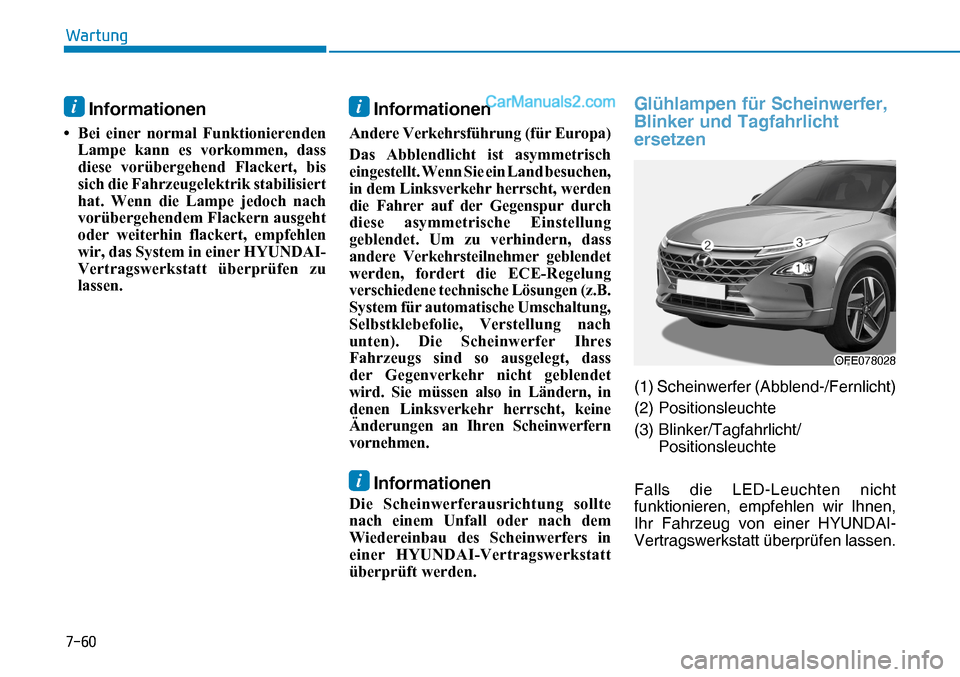

Für den Austausch von Glühlampen
sollten Sie sich in der Regel an eine
HYUNDAI-Vertragswerkstatt wenden.
Das Austauschen von Glühlampen
kann sich schwierig gestalten, da
andere Fahrzeugteile ausgebaut
werden müssen, um Zugang zu der
Glühlampe zu erhalten. Insbesondere
muss der Scheinwerfer ausgebaut
werden, um Zugang zu den
Glühlampen zu erhalten.
Bei Ausbau/Einbau des Scheinwerfers
kann das Fahrzeug beschädigt
werden.i Informationen
1DFK VWDUNHP 5HJHQ RGHU QDFK
HLQHU :DJHQZlVFKH N|QQHQ GLH
/HXFKWHQ EHVFKODJHQ 8UVDFKH
GDI


:DUWXQJ
i Informationen



:DUWXQJ

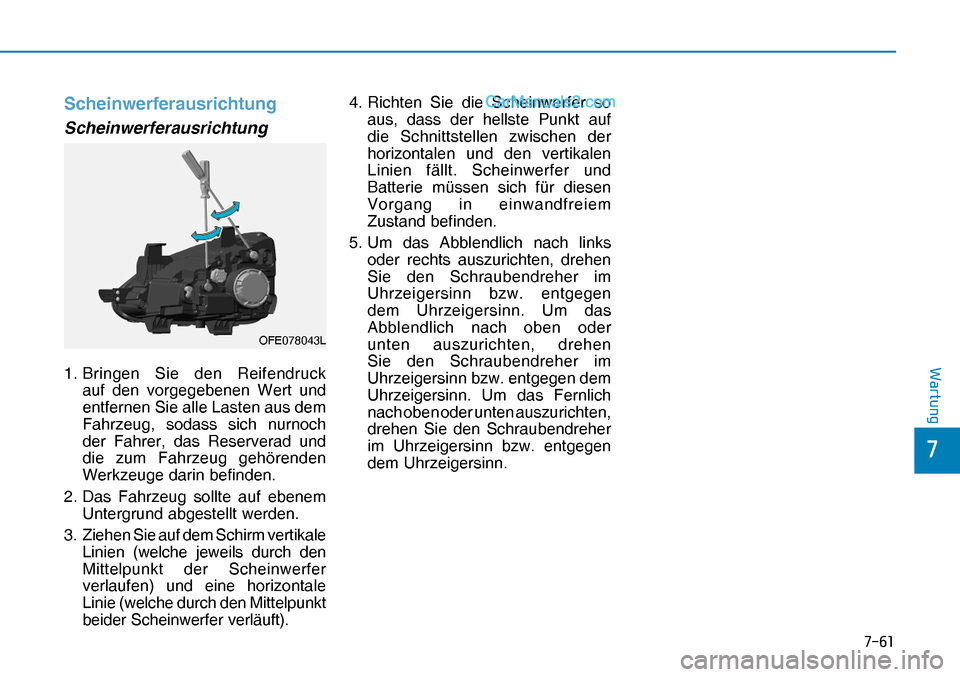

Scheinwerferausrichtung
OFE078043LScheinwerferausrichtung
1. Bringen Sie den Reifendruck
auf den vorgegebenen Wert und
entfernen Sie alle Lasten aus dem
Fahrzeug, sodass sich nurnoch
der Fahrer, das Reserverad und
die zum Fahrzeug gehörenden
Werkzeuge darin befinden.
2. Das Fahrzeug sollte auf ebenem
Untergrund abgestellt werden.
3. Ziehen Sie auf dem Schirm vertikale
Linien (welche jeweils durch den
Mittelpunkt der Scheinwerfer
verlaufen) und eine horizontale
Linie (welche durch den Mittelpunkt
beider Scheinwerfer verläuft).4. Richten Sie die Scheinwerfer so
aus, dass der hellste Punkt auf
die Schnittstellen zwischen der
horizontalen und den vertikalen
Linien fällt. Scheinwerfer und
Batterie müssen sich für diesen
Vorgang in einwandfreiem
Zustand befinden.
5. Um das Abblendlich nach links
oder rechts auszurichten, drehen
Sie den Schraubendreher im
Uhrzeigersinn bzw. entgegen
dem Uhrzeigersinn. Um das
Abblendlich nach oben oder
unten auszurichten, drehen
Sie den Schraubendreher im
Uhrzeigersinn bzw. entgegen dem
Uhrzeigersinn. Um das Fernlich
nach oben oder unten auszurichten,
drehen Sie den Schraubendreher
im Uhrzeigersinn bzw. entgegen
dem Uhrzeigersinn.


:DUWXQJ

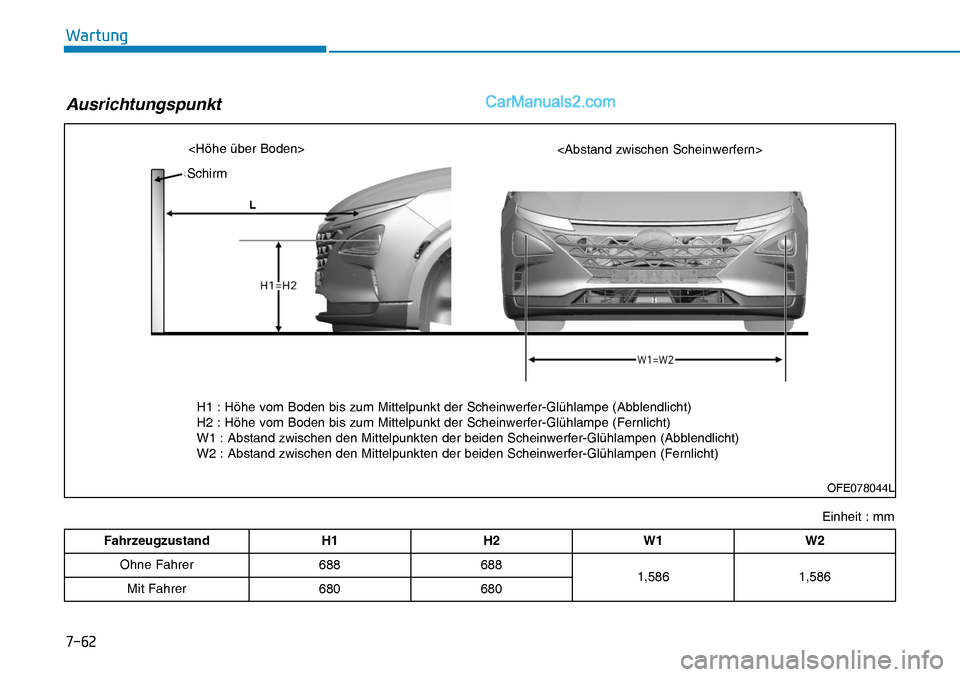

Einheit : mm
Ausrichtungspunkt
Fahrzeugzustand H1 H2 W1 W2
Ohne Fahrer 688 688
1,586 1,586
Mit Fahrer 680 680
OFE078044L
H1 : Höhe vom Boden bis zum Mittelpunkt der Scheinwerfer-Glühlampe (Abblendlicht)
H2 : Höhe vom Boden bis zum Mittelpunkt der Scheinwerfer-Glühlampe (Fernlicht)
W1 : Abstand zwischen den Mittelpunkten der beiden Scheinwerfer-Glühlampen (Abblendlicht)
W2 : Abstand zwischen den Mittelpunkten der beiden Scheinwerfer-Glühlampen (Fernlicht)
Schirm



:DUWXQJ

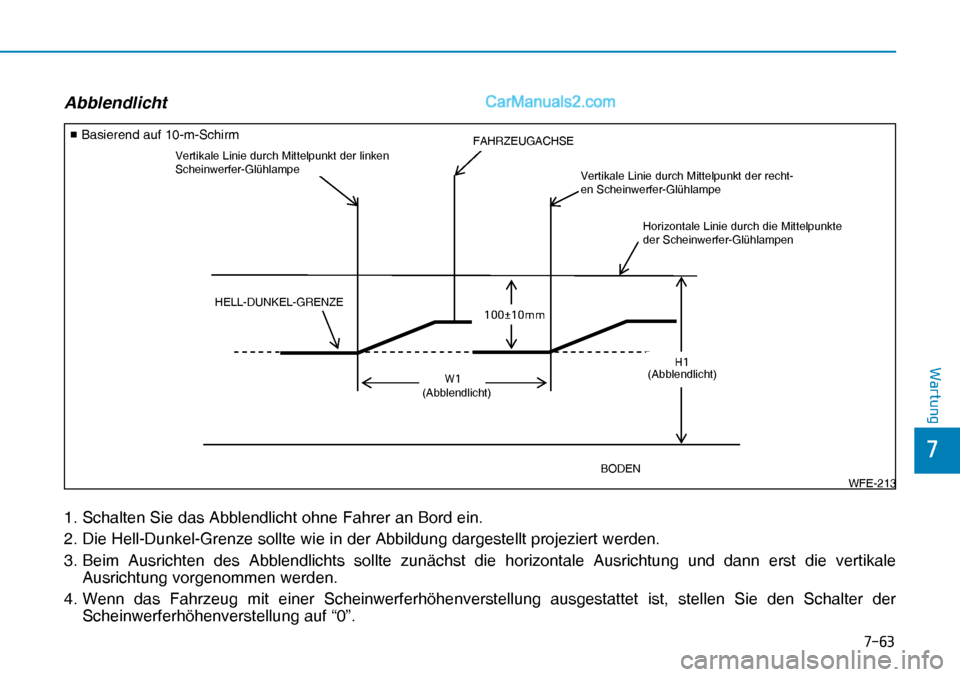

Abblendlicht
1. Schalten Sie das Abblendlicht ohne Fahrer an Bord ein.
2. Die Hell-Dunkel-Grenze sollte wie in der Abbildung dargestellt projeziert werden.
3. Beim Ausrichten des Abblendlichts sollte zunächst die horizontale Ausrichtung und dann erst die vertikale
Ausrichtung vorgenommen werden.
4. Wenn das Fahrzeug mit einer Scheinwerferhöhenverstellung ausgestattet ist, stellen Sie den Schalter der
Scheinwerferhöhenverstellung auf “0”.
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XW2II/LQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'

hPP
+
/RZEHDP
/RZ%($0
WFE-213

v
Basierend auf 10-m-Schirm
Vertikale Linie durch Mittelpunkt der linken
Scheinwerfer-Glühlampe
Vertikale Linie durch Mittelpunkt der recht-
en Scheinwerfer-Glühlampe
Horizontale Linie durch die Mittelpunkte
der Scheinwerfer-Glühlampen
FAHRZEUGACHSE
(Abblendlicht)
(Abblendlicht)
HELL-DUNKEL-GRENZE
BODEN


:DUWXQJ
Seitliche Blinkleuchten
ersetzen
Falls die LED-Leuchte nicht
funktioniert, empfrehlen wir lhnen,
Ihr Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Glühlampen der hinteren
Kombileuchten ersetzen
OFE078029OFE078040
OFE078047LOFE078047L(1) Blinkerleuchte
(2) Bremsleuchte
(3) Schlussleuchte
(4) Nebelscheinwerfer
(bei Linkslenkung)
oder Rückfahrscheinwerfer
(bei Rechtslenkung)
(5) Rückfahrscheinwerfer
(bei Linkslenkung)
oder Nebelscheinwerfer
(bei Rechtslenkung)
* LHD: Linkslenkung
* RHD: Rechtslenkung
Falls die LED-Leuchte nicht
funktioniert, empfrehlen wir lhnen,
Ihr Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen. OFE078029 OFE078040



:DUWXQJ
Dritte Bremsleuchte
Wenn die dritte Bremsleuchte nicht
funktioniert, empfehlen wir Ihnen, sich
an eine HYUNDAI-Vertragswerkstatt
zu wenden.
Glühlampe der
Kennzeichenbeleuchtung
ersetzen
1. Verwenden Sie einen
Schlitzschraubendreher, um die
Streuscheibe vorsichtig vom
Leuchtengehäuse zu hebeln.
2. Ziehen Sie die Glühlampe gerade
heraus.
3. Setzen Sie eine neue Glühlampe
ein.
4. Der Einbau erfolgt in der umgekehrten
Reihenfolge.
Glühlampen der
Innenraumbeleuchtung
ersetzen
OFE078032OFE078032
OFE078033OFE078033
OAEE076027OAEE076027

v

Kartenleseleuchte
OFE078031OFE078031Kartenleseleuchte,
Innenraumleuchte und
Kofferraumleuchte
v

Innenraumleuchte (Ausführung-A)


:DUWXQJ
Falls die LED-Leuchte nicht
funktioniert, empfehlen wir Ihnen,

Ihr Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.
Kosmetikspiegelleuchte und
Handschuhfachbeleuchtung1. Verwenden Sie einen
Schlitzschraubendreher, um die
Streuscheibe vorsichtig vom
Leuchtengehäuse zu hebeln.
2. Ziehen Sie die Glühlampe gerade
heraus.
3. Setzen Sie eine neue Glühlampe
in die Fassung ein.
4. Richten Sie die Rastnasen der
Streuscheibe auf die Aussparungen
am Gehäuse aus, und lassen Sie
die Streuscheibe einrasten.
ANMERKUNG

v

Kosmetikspiegelleuchte
OFE078035
v

Handschuhfachbeleuchtung
OFE078037OFE078037
OFE078034OFE078034
OFE078036OFE078036

v

Innenraumleuchte (Ausführung-B)

v

KofferraumleuchteGehen Sie vorsichtig vor und
achten Sie darauf, dass die
Streuscheiben, die Rastnasen
und die Kunststoffgehäuse nicht
verschmutzt oder beschädigt
werden. OFE078035
