:DUWXQJ
Da die Flanke eines
Niederquerschnittsreifens
kleiner ist als die eines
herkömmlichen Reifens, sind
Reifen und Felge anfälliger für
Beschädigungen. Beachten Sie
daher die folgenden Hinweise.
• Lassen Sie beim Fahren auf
schlechten Wegen und im
Gelände Vorsicht walten,
damit Reifen und Felgen nicht
beschädigt werden. Nehmen
Sie Reifen und Felgen nach
der Fahrt in Augenschein.
• Fahren Sie beim Passieren
von Schlaglöchern,
Geschwindigkeitsbarrieren
und Bordsteinen langsam,
damit Reifen und Felgen nicht
beschädigt werden.
• Für den Fall, dass der Reifen einen
Schlag erhalten hat, empfehlen
wir, den Reifenzustand zu
prüfen oder eine HYUNDAI-
Vertragswerkstatt zu
kontaktieren.
ACHTUNG• Prüfen Sie alle 3 000 km den
Reifendruck und -zustand, um
Reifenschäden zu vermeiden.
• Reifenschäden sind nicht immer
ohne Weiteres mit dem bloßen
Auge zu erkennen. Sollte es
jedoch das kleinste Anzeichen
für einen Reifenschaden geben,
lassen Sie den Reifen auch
dann prüfen oder ersetzen,
wenn der Schaden nicht mit
bloßem Auge zu erkennen ist,
da andernfalls ein “Plattfuß”
droht.
• Wenn der Reifenschaden durch
das Fahren auf schlechten
Wegen oder im Gelände
oder durch das Passieren
von Schlaglöchern oder
Bordsteinen verursacht wird,
unterliegt er nicht der Garantie.
• Die Reifenspezifikationen
finden Sie auf der Flanke des
Reifens.


:DUWXQJ
6,&+(581*(1
Die elektrische Anlage eines
Fahrzeugs ist mit Sicherungen gegen
Überlastungsschäden geschützt.
Das Fahrzeug verfügt über 2 (oder
3) Sicherungskästen. Einer befindet
sich hinter einer Abdeckung auf
der Fahrerseite und der andere
befindet sich im Bereich des
Brennstoffzellenmoduls.Wenn Leuchten, Zubehörausstattung
oder Bedienelemente Ihres
Fahrzeugs nicht funktionieren,
prüfen Sie die Sicherung des
entsprechenden Schaltkreises.
Wenn eine Sicherung durchgebrannt
ist, erkennen Sie dies an dem
geschmolzenen Metallelement in der
Sicherung.
Prüfen Sie bei Fehlfunktionen
der Elektrik zunächst den
Sicherungskasten auf der
Fahrerseite. Bevor Sie eine
durchgebrannte Sicherung ersetzen,
schalten Sie das Fahrzeug und
alle Schalter aus. Ersetzen Sie
eine durchgebrannte Sicherung
ausschließlich durch eine Sicherung
mit derselben Amperezahl.
Wenn die neu eingesetzte Sicherung
ebenfalls durchbrennt, deutet dies
auf ein elektrisches Problem hin.
Verwenden Sie das betroffene
System nach Möglichkeit nicht
weiter und wenden Sie sich an eine
HYUNDAI-Vertragswerkstatt.
i Informationen
(V NRPPHQ GUHL $UWHQ YRQ
6LFKHUXQJHQ ]XP (LQVDW]
)ODFKVLFKHUXQJHQ I



:DUWXQJ

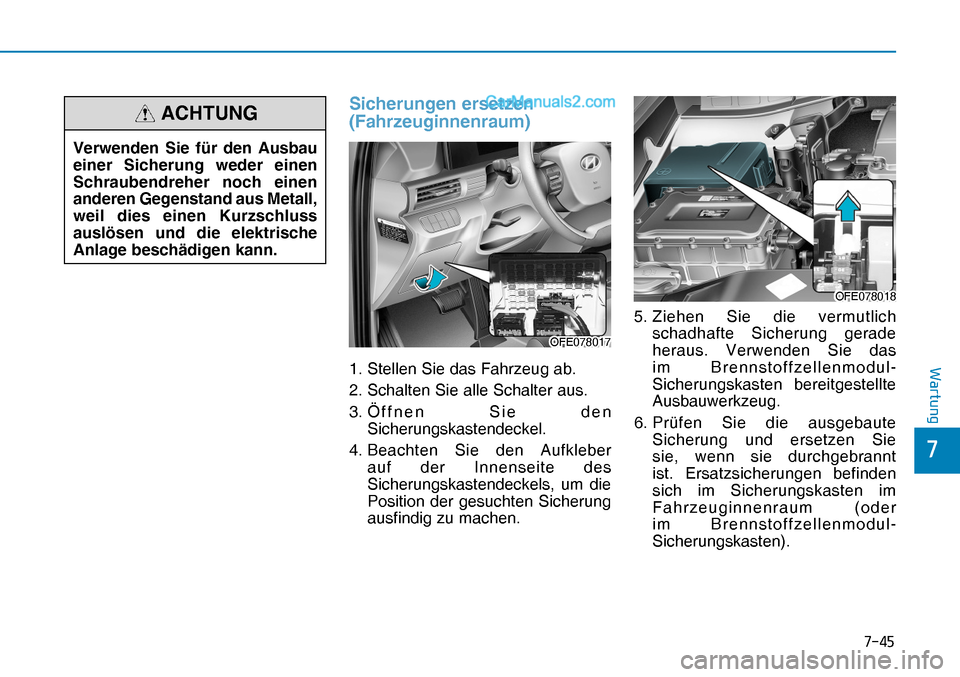

Sicherungen ersetzen
(Fahrzeuginnenraum)
1. Stellen Sie das Fahrzeug ab.
2. Schalten Sie alle Schalter aus.
3. Öffnen Sie den
Sicherungskastendeckel.
4. Beachten Sie den Aufkleber
auf der Innenseite des
Sicherungskastendeckels, um die
Position der gesuchten Sicherung
ausfindig zu machen.5. Ziehen Sie die vermutlich
schadhafte Sicherung gerade
heraus. Verwenden Sie das
im Brennstoffzellenmodul-
Sicherungskasten bereitgestellte
Ausbauwerkzeug.
6. Prüfen Sie die ausgebaute
Sicherung und ersetzen Sie
sie, wenn sie durchgebrannt
ist. Ersatzsicherungen befinden
sich im Sicherungskasten im
Fahrzeuginnenraum (oder
im Brennstoffzellenmodul-
Sicherungskasten). Verwenden Sie für den Ausbau
einer Sicherung weder einen
Schraubendreher noch einen
anderen Gegenstand aus Metall,
weil dies einen Kurzschluss
auslösen und die elektrische
Anlage beschädigen kann.
ACHTUNG
OFE078017OFE078017
OFE078018OFE078018


:DUWXQJ
7. Setzen Sie eine neue Sicherung
mit derselben Amperezahl ein
und stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI-Vertragswerkstatt
zu wenden.
Falls Sie in einer Notsituation keine
Ersatzsicherung zur Hand haben,
können Sie eine Sicherung mit
derselben Ampèrezahl aus einem
Stromkreis verwenden, der für den
Betrieb des Fahrzeugs nicht benötigt
wird (z.B. Sicherung der Steckdose).
Wenn keine Sicherungen
durchgebrannt sind, obwohl die
Scheinwerfer oder andere elektrische
Bauteile ohne Funktion sind,
prüfen Sie den Sicherungskasten
im Brennstoffzellenmodul. Wenn
eine Sicherung durchgebrannt ist,
muss Sie durch eine Sicherung
mit derselben Ampèrezahl ersetzt
werden.Ersetzen einer Sicherung
im Brennstoffzellenmodul-
Sicherungskasten
Flach- / Patronensicherung
1. Stellen Sie das Fahrzeug ab.
2. Schalten Sie alle Schalter aus.
3. Entfernen Sie den
Sicherungskastendeckel,
indem Sie den
Verriegelungsmechanismus
betätigen und dabei den Deckel
nach oben ziehen.4. Prüfen Sie die ausgebaute
Sicherung und ersetzen Sie
sie, wenn sie durchgebrannt ist.
Verwenden Sie zum Abziehen
und Einsetzen von Sicherungen
die Sicherungsklammer aus dem
Sicherungskasten im Motorraum.
5. Setzen Sie eine neue Sicherung
mit derselben Amperezahl ein
und stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI-Vertragswerkstatt
zu wenden.
ANMERKUNGOFE078021OFE078021Nachdem Sie den
Sicherungskasten im Motorraum
überprüft haben, bringen Sie den
Sicherungskastendeckel wieder
ordnungsgemäß an. Wenn der
Sicherungskastendeckel korrekt
einrastet, ist ein Klickgeräusch zu
hören.



:DUWXQJ

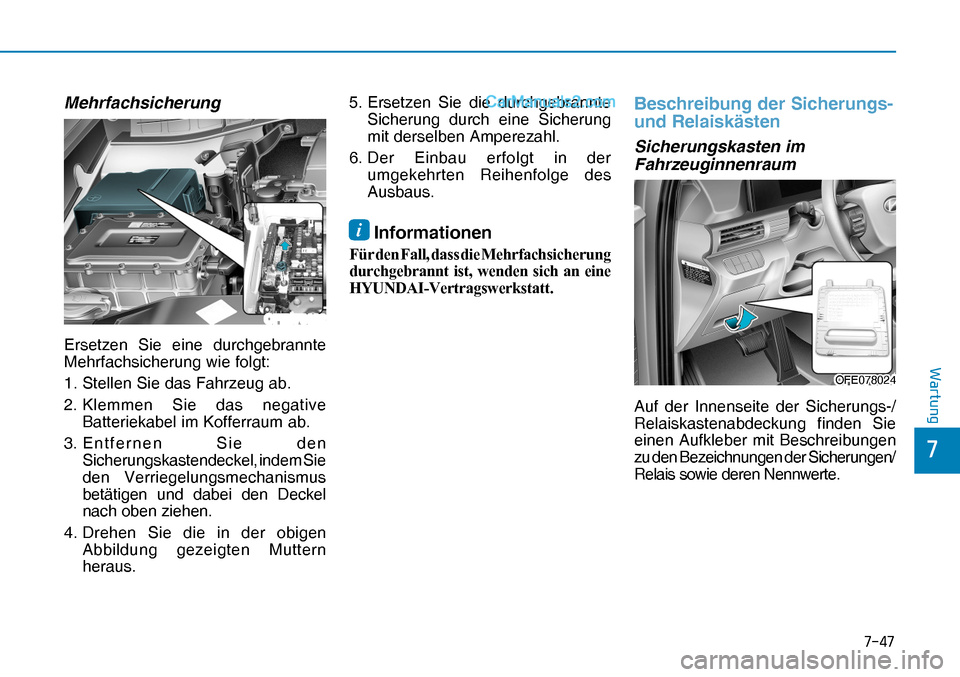

Mehrfachsicherung
Ersetzen Sie eine durchgebrannte
Mehrfachsicherung wie folgt:
1. Stellen Sie das Fahrzeug ab.
2. Klemmen Sie das negative
Batteriekabel im Kofferraum ab.
3. Entfernen Sie den
Sicherungskastendeckel, indem Sie
den Verriegelungsmechanismus
betätigen und dabei den Deckel
nach oben ziehen.
4. Drehen Sie die in der obigen
Abbildung gezeigten Muttern
heraus.5. Ersetzen Sie die durchgebrannte
Sicherung durch eine Sicherung
mit derselben Amperezahl.
6. Der Einbau erfolgt in der
umgekehrten Reihenfolge des
Ausbaus.

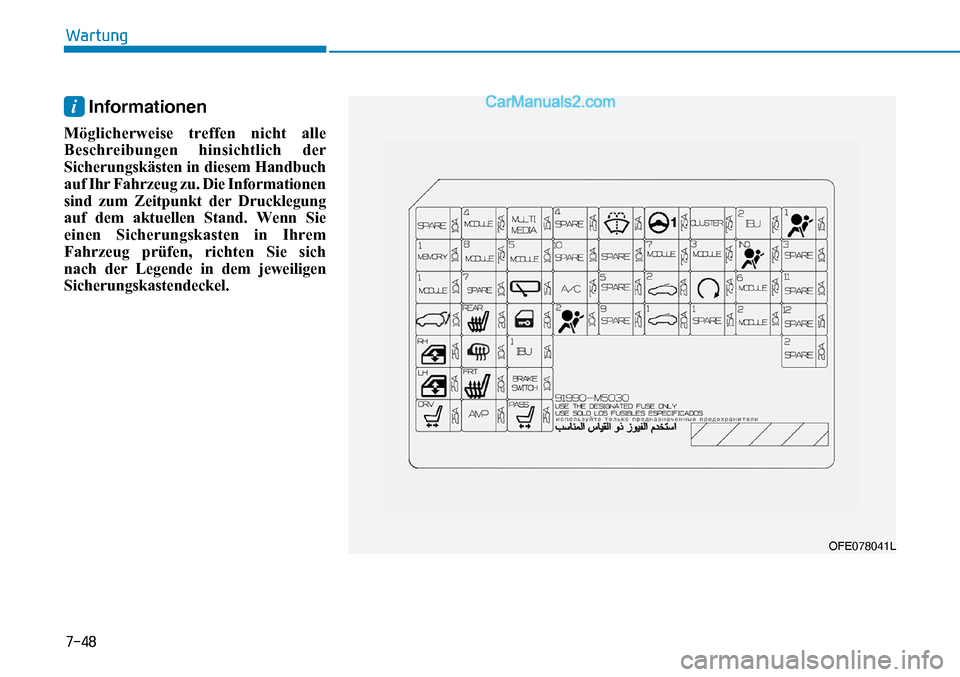

i Informationen
)


:DUWXQJ
i Informationen
0|JOLFKHUZHLVH WUHIIHQ QLFKW DOOH
%HVFKUHLEXQJHQ KLQVLFKWOLFK GHU
6LFKHUXQJVNlVWHQLQGLHVHP+DQGEXFK
DXI,KU)DKU]HXJ]X'LH,QIRUPDWLRQHQ
VLQG ]XP =HLWSXQNW GHU 'UXFNOHJXQJ
DXI GHP DNWXHOOHQ 6WDQG :HQQ 6LH
HLQHQ 6LFKHUXQJVNDVWHQ LQ ,KUHP
)DKU]HXJ SU



:DUWXQJ

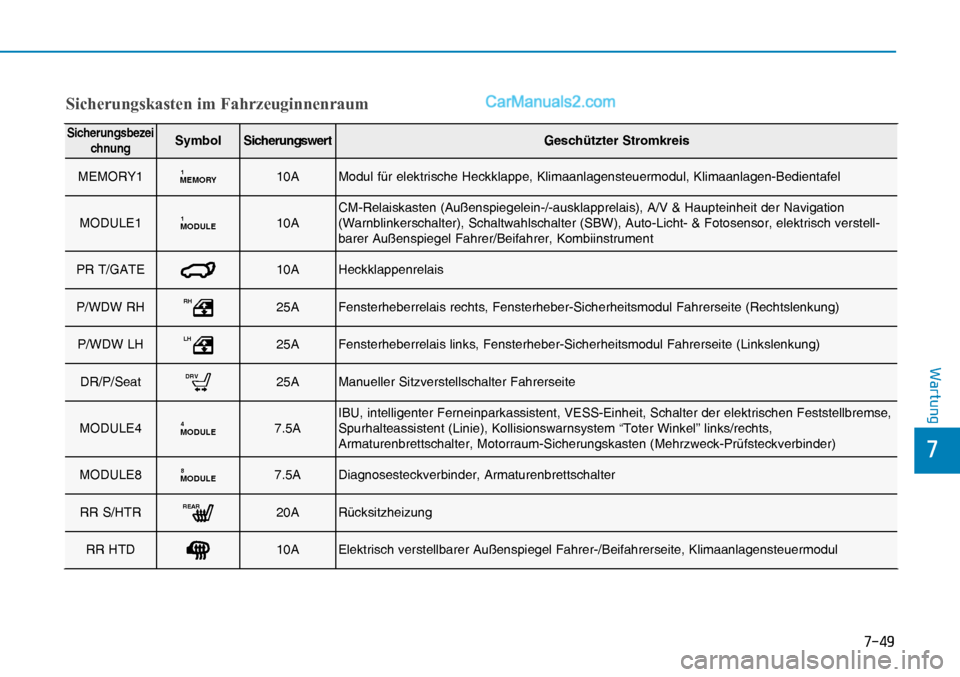

6LFKHUXQJVNDVWHQLP)DKU]HXJLQQHQUDXP
Sicherungsbezei
chnungSymb o l Sicherungswert G esch ützter Stromkreis
MEMORY1
MEMORY110A Modul für elektrische Heckklappe, Klimaanlagensteuermodul, Klimaanlagen-Bedientafel
MODULE1
MODULE110ACM-Relaiskasten (Außenspiegelein-/-ausklapprelais), A/V & Haupteinheit der Navigation
(Warnblinkerschalter), Schaltwahlschalter (SBW), Auto-Licht- & Fotosensor, elektrisch verstell-
barer Außenspiegel Fahrer/Beifahrer, Kombiinstrument
PR T/GATE
10A Heckklappenrelais
P/WDW RH
RH25A Fensterheberrelais rechts, Fensterheber-Sicherheitsmodul Fahrerseite (Rechtslenkung)
P/WDW LH
LH25A Fensterheberrelais links, Fensterheber-Sicherheitsmodul Fahrerseite (Linkslenkung)
DR/P/Seat
DRV25A Manueller Sitzverstellschalter Fahrerseite
MODULE4
MODULE47.5AIBU, intelligenter Ferneinparkassistent, VESS-Einheit, Schalter der elektrischen Feststellbremse,
Spurhalteassistent (Linie), Kollisionswarnsystem “Toter Winkel” links/rechts,
Armaturenbrettschalter, Motorraum-Sicherungskasten (Mehrzweck-Prüfsteckverbinder)
MODULE8
MODULE87.5A Diagnosesteckverbinder, Armaturenbrettschalter
RR S/HTR
REAR20A Rücksitzheizung
RR HTD
10A Elektrisch verstellbarer Außenspiegel Fahrer-/Beifahrerseite, Klimaanlagensteuermodul

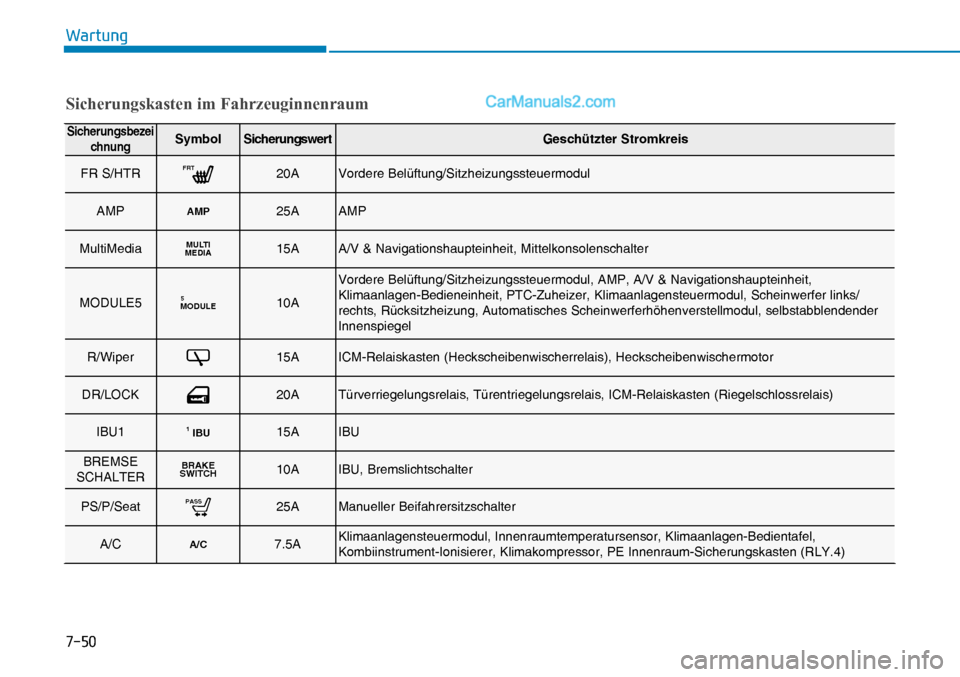

:DUWXQJ
6LFKHUXQJVNDVWHQLP)DKU]HXJLQQHQUDXP
Sicherungsbezei
chnungSymb o l Sicherungswert G esch ützter Stromkreis
FR S/HTR
FRT20A Vordere Belüftung/Sitzheizungssteuermodul
AMP
AMP25A AMP
MultiMedia
MULTI
MEDIA15A A/V & Navigationshaupteinheit, Mittelkonsolenschalter
MODULE5
MODULE510AVordere Belüftung/Sitzheizungssteuermodul, AMP, A/V & Navigationshaupteinheit,
Klimaanlagen-Bedieneinheit, PTC-Zuheizer, Klimaanlagensteuermodul, Scheinwerfer links/
rechts, Rücksitzheizung, Automatisches Scheinwerferhöhenverstellmodul, selbstabblendender
Innenspiegel
R/Wiper
15A ICM-Relaiskasten (Heckscheibenwischerrelais), Heckscheibenwischermotor
DR/LOCK
20A Türverriegelungsrelais, Türentriegelungsrelais, ICM-Relaiskasten (Riegelschlossrelais)
IBU1
IBU115A IBU
BREMSE
SCHALTER
BRAKE
SWITCH10A IBU, Bremslichtschalter
PS/P/Seat
PASS25A Manueller Beifahrersitzschalter
A/C
A/C7.5AKlimaanlagensteuermodul, Innenraumtemperatursensor, Klimaanlagen-Bedientafel,
Kombiinstrument-Ionisierer, Klimakompressor, PE Innenraum-Sicherungskasten (RLY.4)
