2019 Hyundai Nexo Betriebsanleitung (in German)


)DKUKLQZHLVH
- Bei schlechten
Witterungsbedingungen wie
z.B. Starkregen oder dichtem
Schneefall
Wenn eine dieser Bedingungen
zutrifft, erlischt die Leuchte im BCW-
Schalter und das System schaltet
sich automatisch ab.
Wenn die Warnmeldung “BCW
canceled” am Kombiinstrument
angezeigt wird, stellen Sie sicher, dass
die Sensoren am Heckstoßfänger
nicht von Schmutz oder Schnee
verdeckt werden. Entfernen Sie
jegliche Art von Schmutz, Schnee
oder Fremdkörper, die den Betrieb
der Radarsensoren beeinträchtigen
könnten.
Nach dem Entfernen der
Fremdpartikel und einer Fahrtzeit
von ca. 10 Minuten sollte das System
wieder normal funktionieren.
Falls das System dann noch immer
nicht ordnungsgemäß funktioniert,
sollten Sie Ihr Fahrzeug von einer
HYUNDAI-Vertragswerkstatt
inspizieren lassen.
&KHFN%OLQG6SRW&ROOLVLRQ
:DUQLQJ%&:V\VWHP
>7RWHU:LQNHO.ROOLVLRQVZDUQ
V\VWHPSU


)DKUKLQZHLVH

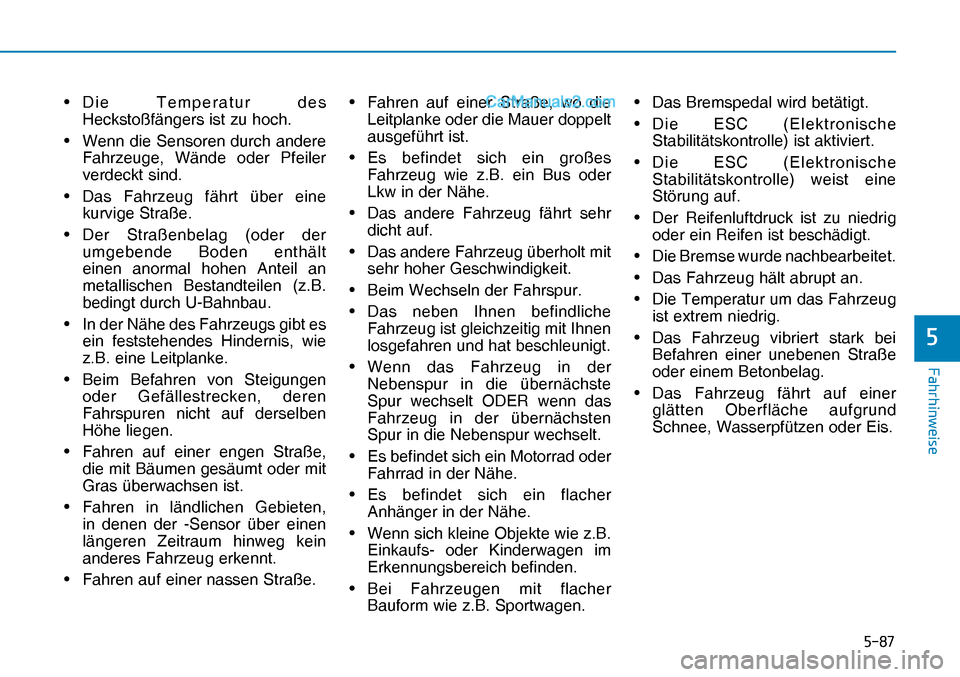

• Die Temperatur des
Heckstoßfängers ist zu hoch.
• Wenn die Sensoren durch andere
Fahrzeuge, Wände oder Pfeiler
verdeckt sind.
• Das Fahrzeug fährt über eine
kurvige Straße.
• Der Straßenbelag (oder der
umgebende Boden enthält
einen anormal hohen Anteil an
metallischen Bestandteilen (z.B.
bedingt durch U-Bahnbau.
• In der Nähe des Fahrzeugs gibt es
ein feststehendes Hindernis, wie
z.B. eine Leitplanke.
• Beim Befahren von Steigungen
oder Gefällestrecken, deren
Fahrspuren nicht auf derselben
Höhe liegen.
• Fahren auf einer engen Straße,
die mit Bäumen gesäumt oder mit
Gras überwachsen ist.
• Fahren in ländlichen Gebieten,
in denen der -Sensor über einen
längeren Zeitraum hinweg kein
anderes Fahrzeug erkennt.
• Fahren auf einer nassen Straße.• Fahren auf einer Straße, wo die
Leitplanke oder die Mauer doppelt
ausgeführt ist.
• Es befindet sich ein großes
Fahrzeug wie z.B. ein Bus oder
Lkw in der Nähe.
• Das andere Fahrzeug fährt sehr
dicht auf.
• Das andere Fahrzeug überholt mit
sehr hoher Geschwindigkeit.
• Beim Wechseln der Fahrspur.
• Das neben Ihnen befindliche
Fahrzeug ist gleichzeitig mit Ihnen
losgefahren und hat beschleunigt.
• Wenn das Fahrzeug in der
Nebenspur in die übernächste
Spur wechselt ODER wenn das
Fahrzeug in der übernächsten
Spur in die Nebenspur wechselt.
• Es befindet sich ein Motorrad oder
Fahrrad in der Nähe.
• Es befindet sich ein flacher
Anhänger in der Nähe.
• Wenn sich kleine Objekte wie z.B.
Einkaufs- oder Kinderwagen im
Erkennungsbereich befinden.
• Bei Fahrzeugen mit flacher
Bauform wie z.B. Sportwagen.• Das Bremspedal wird betätigt.
• Die ESC (Elektronische
Stabilitätskontrolle) ist aktiviert.
• Die ESC (Elektronische
Stabilitätskontrolle) weist eine
Störung auf.
• Der Reifenluftdruck ist zu niedrig
oder ein Reifen ist beschädigt.
• Die Bremse wurde nachbearbeitet.
• Das Fahrzeug hält abrupt an.
• Die Temperatur um das Fahrzeug
ist extrem niedrig.
• Das Fahrzeug vibriert stark bei
Befahren einer unebenen Straße
oder einem Betonbelag.
• Das Fahrzeug fährt auf einer
glätten Oberfläche aufgrund
Schnee, Wasserpfützen oder Eis.


)DKUKLQZHLVH

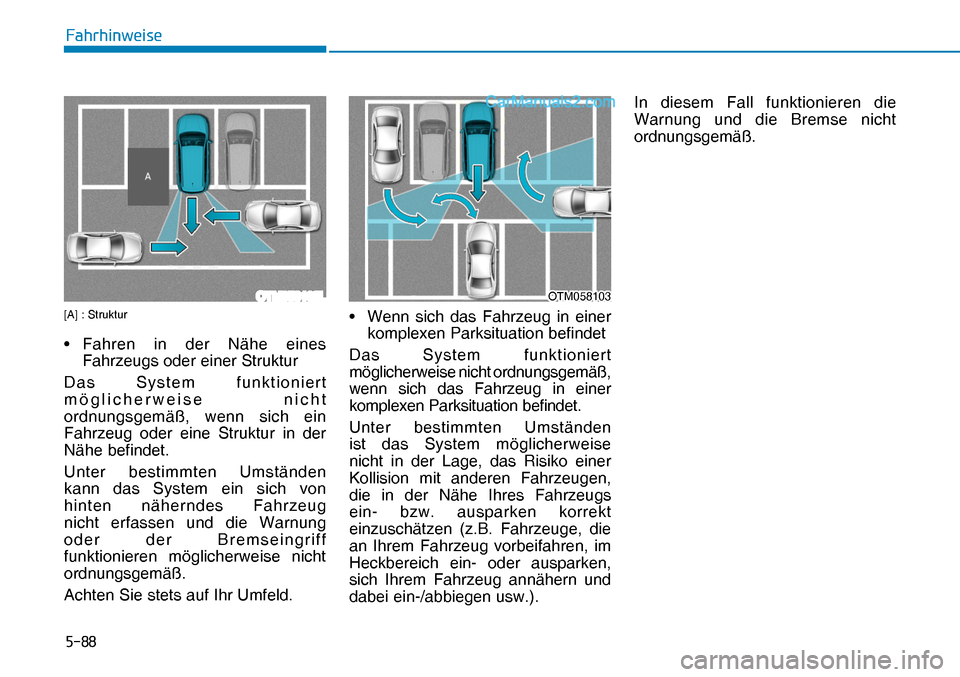

OTM058102LOTM058103OTM058103[A] : Struktur
• Fahren in der Nähe eines
Fahrzeugs oder einer Struktur
Das System funktioniert
möglicherweise nicht
ordnungsgemäß, wenn sich ein
Fahrzeug oder eine Struktur in der
Nähe befindet.
Unter bestimmten Umständen
kann das System ein sich von
hinten näherndes Fahrzeug
nicht erfassen und die Warnung
oder der Bremseingriff
funktionieren möglicherweise nicht
ordnungsgemäß.
Achten Sie stets auf Ihr Umfeld.• Wenn sich das Fahrzeug in einer
komplexen Parksituation befindet
Das System funktioniert
möglicherweise nicht ordnungsgemäß,
wenn sich das Fahrzeug in einer
komplexen Parksituation befindet.
Unter bestimmten Umständen
ist das System möglicherweise
nicht in der Lage, das Risiko einer
Kollision mit anderen Fahrzeugen,
die in der Nähe Ihres Fahrzeugs
ein- bzw. ausparken korrekt
einzuschätzen (z.B. Fahrzeuge, die
an Ihrem Fahrzeug vorbeifahren, im
Heckbereich ein- oder ausparken,
sich Ihrem Fahrzeug annähern und
dabei ein-/abbiegen usw.).In diesem Fall funktionieren die
Warnung und die Bremse nicht
ordnungsgemäß. OTM058102L


)DKUKLQZHLVH

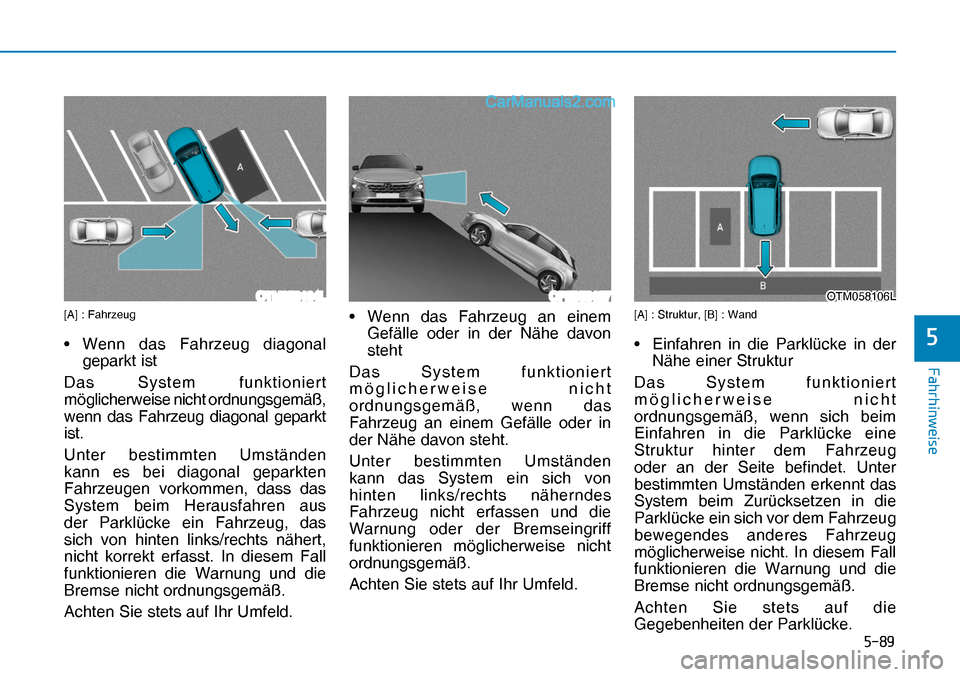

OTM058104LOFE058127OTM058106LOTM058106L[A] : Fahrzeug
• Wenn das Fahrzeug diagonal
geparkt ist
Das System funktioniert
möglicherweise nicht ordnungsgemäß,
wenn das Fahrzeug diagonal geparkt
ist.
Unter bestimmten Umständen
kann es bei diagonal geparkten
Fahrzeugen vorkommen, dass das
System beim Herausfahren aus
der Parklücke ein Fahrzeug, das
sich von hinten links/rechts nähert,
nicht korrekt erfasst. In diesem Fall
funktionieren die Warnung und die
Bremse nicht ordnungsgemäß.
Achten Sie stets auf Ihr Umfeld.• Wenn das Fahrzeug an einem
Gefälle oder in der Nähe davon
steht
Das System funktioniert
möglicherweise nicht
ordnungsgemäß, wenn das
Fahrzeug an einem Gefälle oder in
der Nähe davon steht.
Unter bestimmten Umständen
kann das System ein sich von
hinten links/rechts näherndes
Fahrzeug nicht erfassen und die
Warnung oder der Bremseingriff
funktionieren möglicherweise nicht
ordnungsgemäß.
Achten Sie stets auf Ihr Umfeld.
[A] : Struktur, [B] : Wand
• Einfahren in die Parklücke in der
Nähe einer Struktur
Das System funktioniert
möglicherweise nicht
ordnungsgemäß, wenn sich beim
Einfahren in die Parklücke eine
Struktur hinter dem Fahrzeug
oder an der Seite befindet. Unter
bestimmten Umständen erkennt das
System beim Zurücksetzen in die
Parklücke ein sich vor dem Fahrzeug
bewegendes anderes Fahrzeug
möglicherweise nicht. In diesem Fall
funktionieren die Warnung und die
Bremse nicht ordnungsgemäß.
Achten Sie stets auf die
Gegebenheiten der Parklücke. OTM058104L OFE058127


)DKUKLQZHLVH

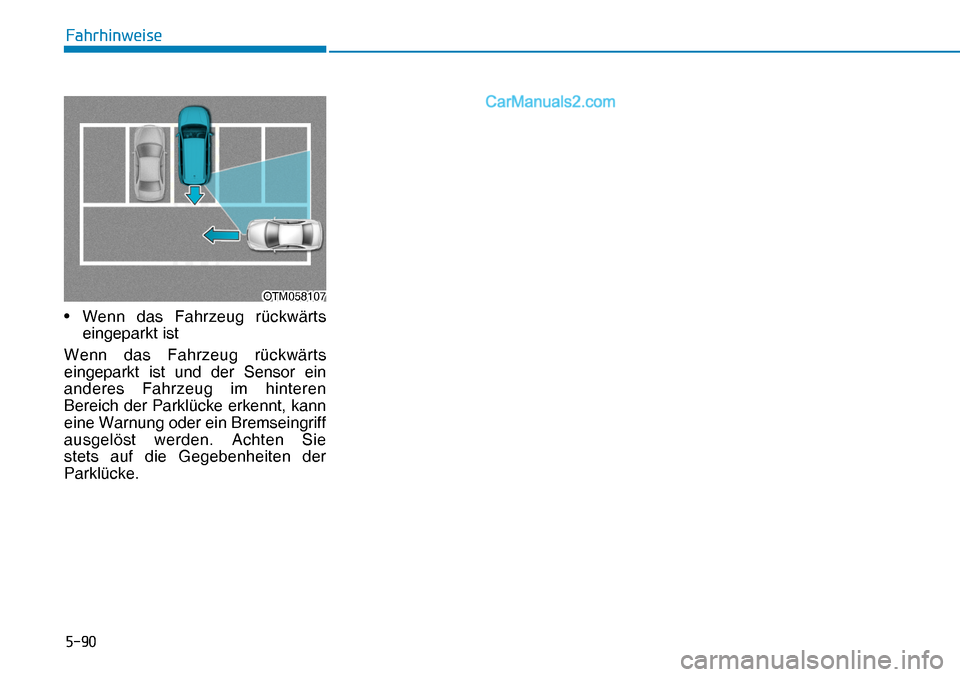

OTM058107OTM058107• Wenn das Fahrzeug rückwärts
eingeparkt ist
Wenn das Fahrzeug rückwärts

eingeparkt ist und der Sensor ein
anderes Fahrzeug im hinteren
Bereich der Parklücke erkennt, kann
eine Warnung oder ein Bremseingriff
ausgelöst werden. Achten Sie
stets auf die Gegebenheiten der
Parklücke.


)DKUKLQZHLVH

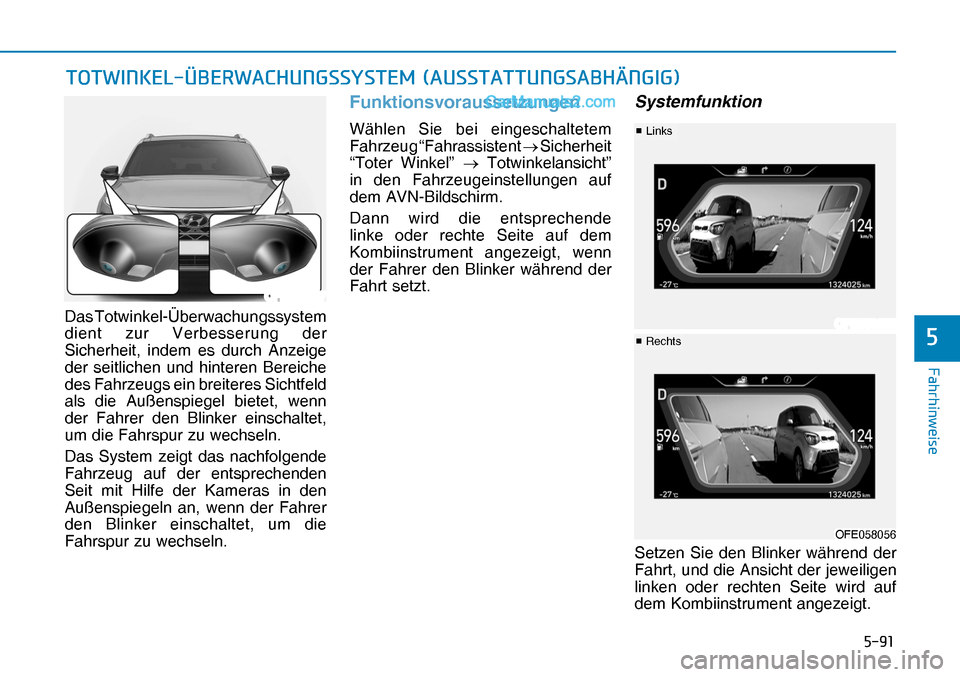

Das Totwinkel-Überwachungssystem
dient zur Verbesserung der
Sicherheit, indem es durch Anzeige
der seitlichen und hinteren Bereiche
des Fahrzeugs ein breiteres Sichtfeld
als die Außenspiegel bietet, wenn
der Fahrer den Blinker einschaltet,
um die Fahrspur zu wechseln.
Das System zeigt das nachfolgende
Fahrzeug auf der entsprechenden
Seit mit Hilfe der Kameras in den
Außenspiegeln an, wenn der Fahrer
den Blinker einschaltet, um die
Fahrspur zu wechseln.
Funktionsvoraussetzungen
Wählen Sie bei eingeschaltetem
Fahrzeug “Fahrassistent o Sicherheit
“Toter Winkel” o Totwinkelansicht”
in den Fahrzeugeinstellungen auf
dem AVN-Bildschirm.
Dann wird die entsprechende
linke oder rechte Seite auf dem
Kombiinstrument angezeigt, wenn
der Fahrer den Blinker während der
Fahrt setzt.
Systemfunktion
Setzen Sie den Blinker während der
Fahrt, und die Ansicht der jeweiligen
linken oder rechten Seite wird auf
dem Kombiinstrument angezeigt.

OFE058057
OFE058055
OFE058056OFE058056

v

Links

v

Rechts727:,1.(/ž%(5:$&+81*66<67(0$8667$7781*6$%+†1*,* OFE058057 OFE058055


)DKUKLQZHLVH

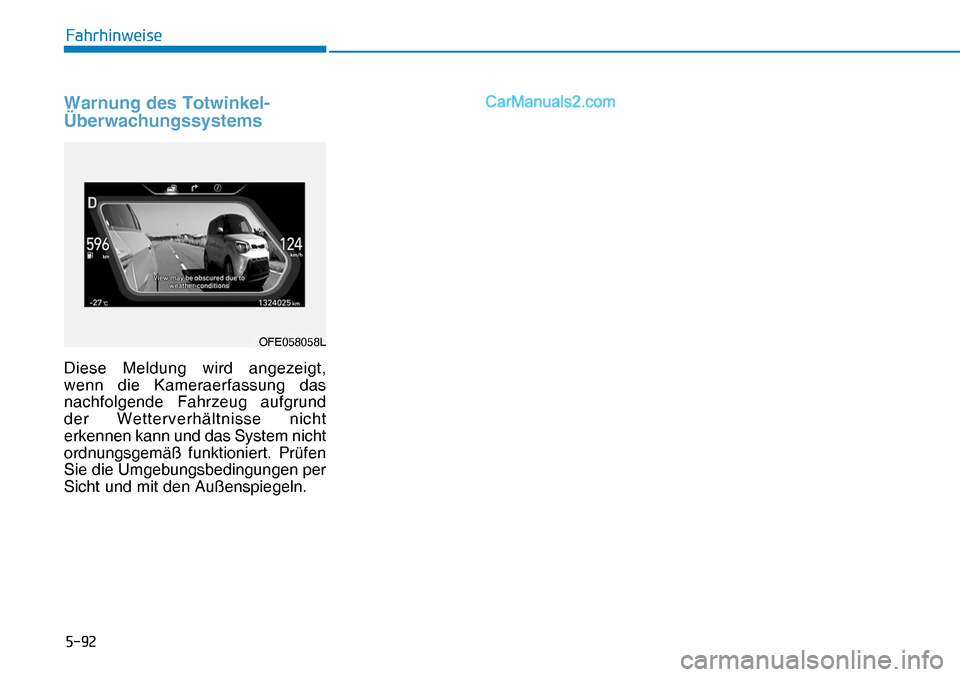

Warnung des Totwinkel-
Überwachungssystems
OFE058058LDiese Meldung wird angezeigt,
wenn die Kameraerfassung das
nachfolgende Fahrzeug aufgrund
der Wetterverhältnisse nicht
erkennen kann und das System nicht
ordnungsgemäß funktioniert. Prüfen
Sie die Umgebungsbedingungen per
Sicht und mit den Außenspiegeln.


)DKUKLQZHLVH

6385+$/7($66,67(17/.$
OFE058038OFE058038
Der Spurhalteassistent (LKA) stellt
lediglich eine Komfortfunktion dar
und ist kein Ersatz für sicheres
Fahrverhalten. Es liegt in der
Verantwortung des Fahrers, stets
das Umfeld im Auge zu behalten
und das Fahrzeug zu lenken.
VORSICHT
Beachten Sie bei Verwendung des
Spurhalteassistenten (LKA) die
folgenden Sicherheitshinweise:
• Führen Sie keine abrupten
Lenkbewegungen durch,
während das System in die
Lenkung eingreift.
• Der LKA hilft durch Eingreifen
in die Lenkung dabei, zu
verhindern, dass der Fahrer
unbeabsichtigt die Fahrspur
(bzw. Straße) verlässt.
Dennoch darf sich der Fahrer
nicht allein auf das System
verlassen. Vielmehr muss
er sich stets selbst auf das
Lenkrad und das Halten der
Spur konzentrieren.
VORSICHT
• Der Betrieb des LKA kann
abhängig von den Straßen-
und Umgebungsbedingungen
beendet werden oder es kann
vorkommen, dass das System
nicht korrekt funktioniert.
Fahren Sie stets vorsichtig.
• Vermeiden Sie ein
vorübergehendes Demontieren
der LKA-Kamera zwecks Tönen
der Scheiben oder Anbringung
von Folien und Zubehör.
Für den Fall, dass Sie die
Kamera zerlegen und wieder
zusammenbauen, empfehlen
wir, das Fahrzeug zwecks
Überprüfung und Kalibrierung
des Systems in eine HYUNDAI
Vertragswerkstatt zu bringen.
• Falls Sie Windschutzscheibe,
LKA-Kamera oder Teile, die mit
dem Lenkrad zusammenhängen,
austauschen, empfehlen
wir Ihnen, Ihr Fahrzeug
zwecks Überprüfung der
Kalibrierung in eine HYUNDAI-
Vertragswerkstatt zu bringen.Der Spurhalteassistent (LKA)
erkennt die Fahrspurmarkierungen
auf der Straße und den Straßenrand
mithilfe der Kamera an der
Windschutzscheibe und hilft dem
Fahrer mittels Lenkunterstützung
dabei, das Fahrzeug in der Spur zu
halten.
Wenn das Fahrzeug droht, von
der Fahrspur (bzw. der Straße)
abzuweichen, warnt das System
den Fahrer durch optische und
akustische Signale. Außerdem wird
ein Gegensteuern eingeleitet, um zu
verhindern, dass das Fahrzeug aus
der Fahrspur (bzw. von der Straße)
gerät.
