H16
• Steigen Sie während des
Tankens nicht wieder in
das Fahrzeug und berühren
oder reiben Sie nicht an
Gegenständen oder Geweben
aus Materialien (Polyester,
Satin, Nylon etc.), an
denen Sie sich elektrisch
aufladen könnten. Eine
elektrische Entladung könnte
Kraftstoffdämpfe entzünden,
was sehr schnell zu einem
Brand führen könnte. Wenn
es notwendig ist, dass Sie
während des Tankens doch
wieder in das Fahrzeug steigen
müssen, müssen Sie danach
erneut einen metallenen
Gegenstand am Fahrzeug
in sicherer Entfernung zum
Tankeinfüllstutzen und zur
Zapfpistole berühren, um
eine eventuelle gefährliche
statische Aufladung zu
beseitigen. Eine statische Entladung des
Kanisters kann Kraftstoffdämpfe
entzünden und ein Feuer
verursachen. Während des
Betankens müssen sich der
Reservekanister und das
Fahrzeug bis zur Beendigung
des Tankvorgangs durchgehend
berühren. Verwenden Sie nur
Kunststoffkanister, die für
die Befüllung mit Kraftstoff
vorgesehen sind.
• Benutzen Sie beim Betanken
eines Fahrzeugs keine
Mobiltelefone. Elektrischer
Strom im Mobiltelefon und/oder
Interferenzen des Telefons
könnten möglicherweise
Kraftstoffdämpfe entzünden
und ein Feuer verursachen.
• Stellen Sie beim Tanken
immer den Strom ab.
Vergewissern Sie sich nach
dem Tankvorgang, dass
der Tankdeckel und die
Tankklappe fest verschlossen
sind, bevor Sie das Fahrzeug
starten.
• ZÜNDEN SIE KEINE Streichhölzer
oder Feuerzeuge an und
RAUCHEN SIE NICHT. Lassen Sie
auf einem Tankstellengelände
und besonders beim Tanken
keine brennenden Zigaretten
Ihrem Fahrzeug zurück.
Kraftstoff ist sehr leicht
entzündbar. Es besteht Brand-
und Explosionsgefahr!
• Sollte beim Tanken ein Feuer
ausbrechen, entfernen Sie
sich von dem Fahrzeug und
informieren Sie sofort das
Tankstellenpersonal und rufen
Sie danach die Feuerwehr.
Befolgen Sie deren Sicherheits
-
anweisungen.
)&(90(5.0$/()2576(7=81*

H17

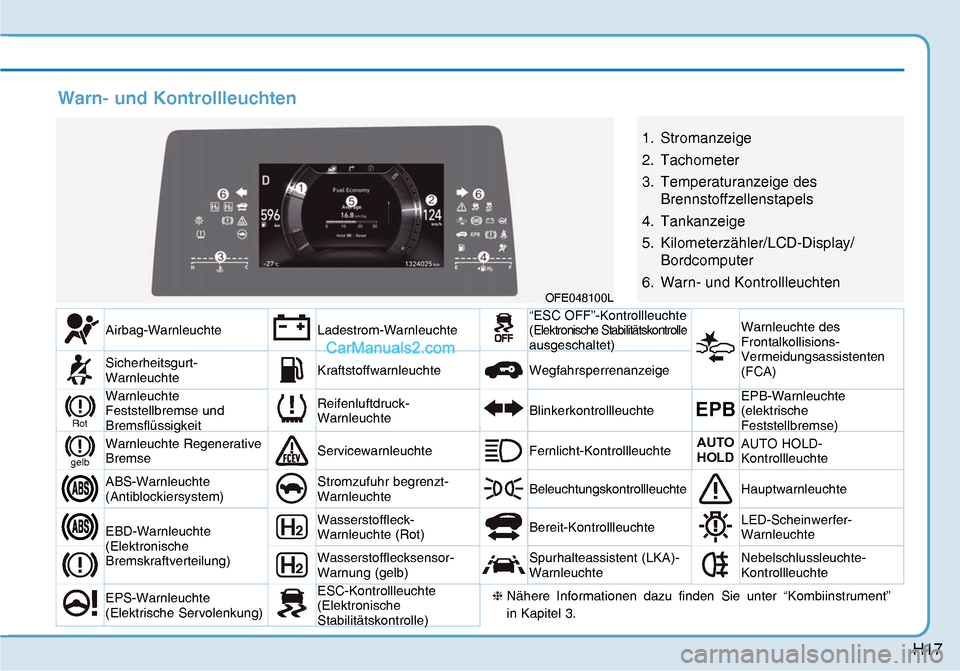

Warn- und Kontrollleuchten
OFE048100L
1. Stromanzeige
2. Tachometer
3. Temperaturanzeige des
Brennstoffzellenstapels
4. Tankanzeige
5. Kilometerzähler/LCD-Display/
Bordcomputer
6. Warn- und Kontrollleuchten
Airbag-Warnleuchte Ladestrom-Warnleuchte “ESC OFF”-Kontrollleuchte
(Elektronische Stabilitätskontrolle ausgeschaltet)
Warnleuchte des
Frontalkollisions-
Vermeidungsassistenten
(FCA)
Sicherheitsgurt-
WarnleuchteKraftstoffwarnleuchteWegfahrsperrenanzeige
Warnleuchte
Feststellbremse und
Bremsflüssigkeit Reifenluftdruck-
Warnleuchte Blinkerkontrollleuchte EPBEPB-Warnleuchte
(elektrische
Feststellbremse)
Warnleuchte Regenerative
Bremse Servicewarnleuchte Fernlicht-Kontrollleuchte AUTO
HOLDAUTO HOLD-
Kontrollleuchte
ABS-Warnleuchte
(Antiblockiersystem) Stromzufuhr begrenzt-
Warnleuchte Beleuchtungskontrollleuchte Hauptwarnleuchte
EBD-Warnleuchte
(Elektronische
Bremskraftverteilung) Wasserstoffleck-
Warnleuchte (Rot) Bereit-Kontrollleuchte LED-Scheinwerfer-
Warnleuchte
Wasserstofflecksensor-
Warnung (gelb)Spurhalteassistent (LKA)-
Warnleuchte Nebelschlussleuchte-
Kontrollleuchte
EPS-Warnleuchte
(Elektrische Servolenkung) ESC-Kontrollleuchte
(Elektronische
Stabilitätskontrolle)
Rot
gelb
❈ Nähere Informationen dazu finden Sie unter “Kombiinstrument”
in Kapitel 3.

H18
)&(90(5.0$/()2576(7=81*
LCD-Display-Meldungen

yFCEV System prüfen
Diese Warnmeldung wird angezeigt
und die Warnleuchte geht an, wenn
das FCEV-System nicht einwandfrei
funktioniert.
In diesem Fall empfehlen wir,
das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zu
lassen.

y
Stromzufuhr begrenzt aufgrund
zu hoher Kühlmitteltemperatur
Diese Warnmeldung wird angezeigt,
wenn der Brennstoffzellenstapel des
FCEV-Fahrzeug überhitzt ist und
die Stromzufuhr zum FCEV-System
begrenzt wird. Wenn die Warnleuchte
im “Ready (
)”-Status oder
während der Fahrt weiter leuchtet,
weist dies auf einen möglichen
Defekt des Brennstoffzellenstapels
hin. Fahren Sie in diesem Fall
besonders vorsichtig und lassen Sie
das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren.
y
Brennstoffzellen-Kühlmittel und
Filter wechseln
Diese Warnmeldung wird angezeigt,
wenn das Brennstoffzellen-Kühlmittel
und der Filter kontrolliert werden
müssen. In diesem Fall empfehlen
wir, das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zu
lassen.
y
Kühlmittel für elektrische
Bauteile auffüllen
Diese Warnmeldung wird angezeigt,
wenn der Füllstand des Kühlmittels
für die elektrischen Bauteile zu
niedrig ist.
In diesem Fall empfehlen wir,
das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zu
lassen.

y
Fahrzeug anhalten und
Stromversorgung überprüfen
Diese Warnmeldung wird angezeigt,
wenn eine schwerwiegende Störung
im Fahrzeug erkannt wurde.
Halten Sie in diesem Fall das
Fahrzeug an einer sicheren Stelle
an und stellen Sie den Motor ab.
Starten Sie den Motor wieder.
Wird die Meldung noch immer
angezeigt, empfehlen wir, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt prüfen zu lassen. Vermeiden Sie das Befahren
von Steigungen oder
plötzliches Beschleunigen,
wenn die Stromzufuhr
begrenzt-Warnleuchte an ist.
Die Stromzufuhr ist begrenzt,
was zu gefährlichen Situationen
und erhöhtem Schadensrisiko
für das Fahrzeug führen kann.
ACHTUNG

H19

y
Tankklappe vor dem Starten des
Motors schließen
Diese Warnmeldung wird angezeigt,
wenn Sie den Motor mit geöffneter
Tankklappe starten. Schließen Sie
zuerst die Tankklappe und starten
Sie dann den Motor.

y
Wasserstofftank aufgrund
eines Fehlers der
Wasserstofftankstation zu voll
Diese Warnmeldung wird angezeigt,
wenn der Wasserstofftank
aufgrund eines Fehlers der
Wasserstofftankstation zu voll ist.
Schalten Sie den Motor aus und
wieder ein. Wird die Meldung noch
immer angezeigt, empfehlen wir,
das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt prüfen zu lassen.
y
Kleines Wasserstoffleck möglich
Diese Warnmeldung wird angezeigt,
wenn ein kleines Wasserstoffleck
erkannt wird. In diesem Fall
empfehlen wir, das Fahrzeug in
einer HYUNDAI-Vertragswerkstatt
inspizieren zu lassen.
Wenn das Fahrzeug aufgrund
des Lecks angehalten werden
muss, geht die Wasserstoffleck-
Warnleuchte (rot) an, und die
Meldung ‘Wasserstoffleck erkannt.
Sofort an sicherer Stelle anhalten.’
wird angezeigt.

y
Stromzufuhr begrenzt aufgrund
zu niedriger Temperatur des
Wasserstofftanks
Diese Warnmeldung wird
angezeigt, um die Batterie und
das Brennstoffzellensystem zu
schützen, wenn die Temperatur
des Wasserstofftanks zu niedrig
ist. Wird diese Meldung auch nach
einem Anstieg der Außentemperatur
noch angezeigt, empfehlen wir,
das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
y
Wasserstofftanktemperatur
außerhalb der Toleranz! An einer
sicheren Stelle sofort anhalten
Diese Warnmeldung wird angezeigt,
um das Wasserstofftanksystem zu
schützen, wenn die Temperatur des
Wasserstofftanks zu hoch oder zu
niedrig ist.
Wenn der Wasserstofftank gerade
aufgefüllt wurde, den Vorgang sofort
abbrechen.
Halten Sie das Fahrzeug an und
schalten Sie den Motor aus, um den
Wasserstofftank abkühlen zu lassen.
Wird die Meldung noch immer
angezeigt, wenn das Fahrzeug
ausgeschaltet wurde und einige
Zeit gestanden hat, empfehlen
wir, das Fahrzeug in einer
HYUNDAI-Vertragswerkstatt
inspizieren zu lassen.
VORSICHT

H20
)&(90(5.0$/()2576(7=81*

y
Wasserstoffleck erkannt. An einer
sicheren Stelle sofort anhalten
Diese Warnmeldung wird
angezeigt und die Wasserstoffleck-
Warnleuchte geht an (rot), wenn ein
Wasserstoffleck im Fahrzeug erkannt
wird. In diesem Fall empfehlen wir,
das Fahrzeug sofort an einer sicheren
Stelle anzuhalten. Schalten Sie das
Fahrzeug aus und kontaktieren Sie
eine HYUNDAI-Vertragswerkstatt.

y
Wasserstofflecksensor
überprüfen
Diese Warnmeldung wird angezeigt
und die Warnleuchte, die einen
Defekt des Wasserstofflecksensors
anzeigt, leuchtet auf, wenn eine
Störung im Wasserstofflecksensor
vorliegt. In diesem Fall empfehlen
wir, das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zu lassen.

yNachtanken
Diese Warnmeldung wird beim
Nachtanken des Fahrzeugs
angezeigt. Schalten Sie das
Fahrzeug erst wieder ein, wenn der
Nachtankvorgang abgeschlossen ist.
y
Tankklappensensor überprüfen
Diese Warnmeldung wird angezeigt,
wenn eine Störung in dem Sensor
vorliegt, der sich unter dem
Kraftstoffeinfüllstutzen befindet und zur
Kommunikation mit der Tankstation
benötigt wird. Entfernen Sie mögliche
Verschmutzungen im Bereich des
Kraftstoffeinfüllstutzens. Wenn diese
Meldung auch nach dem Beseitigen
der Verschmutzung noch angezeigt
wird, empfehlen wir Ihnen, Ihr Fahrzeug
von einer HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.

y
Tankklappe nach dem Ausschalten
des Fahrzeugs öffnen
Diese Meldung wird angezeigt, wenn
Sie versuchen, die Tankklappe zu
öffnen, während das Fahrzeug noch
eingeschaltet ist. Schalten Sie das
Fahrzeug aus und öffnen Sie dann die
Tankklappe. Wird die Meldung nach
einiger Zeit noch immer angezeigt,
empfehlen wir, das Fahrzeug in einer
HYUNDAI-Vertragswerkstatt prüfen
zu lassen.
y
Wasserstofftank ersetzen.
Maximale Anzahl an
Nachtankzyklen erreicht
Diese Warnmeldung wird
angezeigt, wenn die Anzahl an
Nachtankvorgängen den vordefinierten
Grenzwert (4.995 Mal) erreicht.
Das Brennstoffzellensystem wird
aus Sicherheitsgründen deaktiviert,
obwohl der Tankfüllstand ausreichend
ist und kein Problem mit dem Fahrzeug
vorliegt. In diesem Fall empfehlen
wir, das Wasserstoffspeichersystem
in einer HYUNDAI-Vertragswerkstatt
inspizieren zu lassen.

y
Stromzufuhr begrenzt
aufgrund eines Fehlers im
Brennstoffzellensystem
Diese Warnmeldung wird angezeigt, wenn
eine Störung im Brennstoffzellensystem
vorliegt und die Stromzufuhr zum
Brennstoffzellensystem begrenzt wird.
Wenn die Warnleuchte im “Ready (
)”-Status oder während der Fahrt weiter
leuchtet, weist dies auf einen möglichen
Defekt des Brennstoffzellensystems
hin. In diesem Fall empfehlen wir,
das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zu lassen.

H21

y
Brennstoffzellensystem
überprüfen! An einer sicheren
Stelle sofort anhalten
Diese Warnmeldung wird angezeigt,
wenn eine schwerwiegende Störung
im Brennstoffzellensystem erkannt
wurde. Halten Sie in diesem Fall das
Fahrzeug an einer sicheren Stelle
an und stellen Sie den Motor ab.
Starten Sie den Motor wieder. Wird
die Meldung noch immer angezeigt,
empfehlen wir, das Fahrzeug in einer
HYUNDAI-Vertragswerkstatt prüfen
zu lassen.

y
Fahrzeug lässt sich nicht
starten! Hochspannungssystem
überprüfen
Diese Warnmeldung leuchtet
auf, wenn eine Störung im
Hochspannungssystem vorliegt.
Das Fahrzeug lässt sich nicht
starten. Nehmen Sie diesbezüglich
Kontakt mit einer HYUNDAI-
Vertragswerkstatt auf.
y
Fahrzeug lässt sich nicht starten.
Wasserstoffstand zu niedrig
Diese Warnmeldung wird angezeigt,
wenn der Tank leer und das Fahrzeug
sich nicht starten lässt. Das Fahrzeug
lässt sich nicht starten. Nehmen
Sie diesbezüglich Kontakt mit einer
HYUNDAI-Vertragswerkstatt auf.

y
FCEV-System überprüfen! Anhalten
und Fahrzeug ausschalten
Diese Warnmeldung wird angezeigt,
wenn eine Störung im FCEV-System
vorliegt. Halten Sie in diesem Fall
das Fahrzeug an einer sicheren
Stelle an und stellen Sie den Motor
ab. Starten Sie den Motor nach einer
Weile wieder. Wird die Meldung noch
immer angezeigt, empfehlen wir,
das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt prüfen zu lassen.
y
12-V-Batterie überprüfen. An
einer sicheren Stelle anhalten
und Feststellbremse anziehen
Diese Warnmeldung wird bei
zu niedrigem Ladestand der
Hilfsbatterie angezeigt. Halten Sie
in diesem Fall das Fahrzeug an
einer sicheren Stelle an und stellen
Sie den Motor ab. Starten Sie den
Motor nach einer Weile wieder. Wird
die Meldung noch immer angezeigt,
empfehlen wir, das Fahrzeug in einer
HYUNDAI-Vertragswerkstatt prüfen
zu lassen.

yKraftstoffstand zu niedrig
Diese Warnmeldung wird angezeigt,
wenn das Fahrzeug nachgetankt
werden muss.
Suchen Sie so bald wie möglich die
nächstgelegene Tankstelle auf.

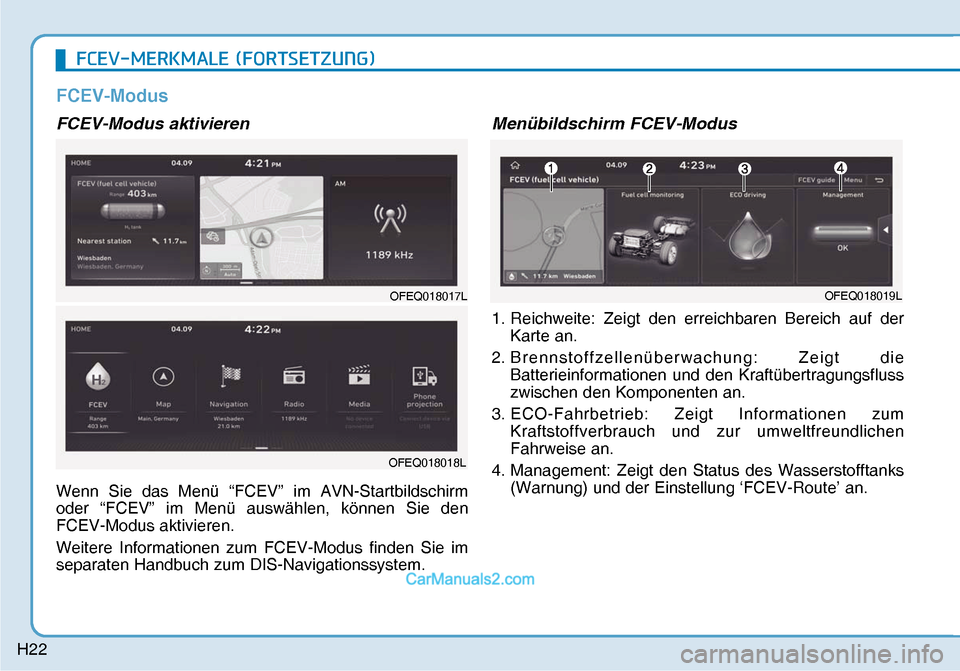

H22
)&(90(5.0$/()2576(7=81*
FCEV-Modus
FCEV-Modus aktivieren
Wenn Sie das Menü “FCEV” im AVN-Startbildschirm
oder “FCEV” im Menü auswählen, können Sie den
FCEV-Modus aktivieren.
Weitere Informationen zum FCEV-Modus finden Sie im
separaten Handbuch zum DIS-Navigationssystem.
Menübildschirm FCEV-Modus
1. Reichweite: Zeigt den erreichbaren Bereich auf der
Karte an.
2. Brennstoffzellenüberwachung: Zeigt die
Batterieinformationen und den Kraftübertragungsfluss
zwischen den Komponenten an.
3. ECO-Fahrbetrieb: Zeigt Informationen zum
Kraftstoffverbrauch und zur umweltfreundlichen
Fahrweise an.
4. Management: Zeigt den Status des Wasserstofftanks
(Warnung) und der Einstellung ‘FCEV-Route’ an.
OFEQ018017LOFEQ018019L
OFEQ018018L

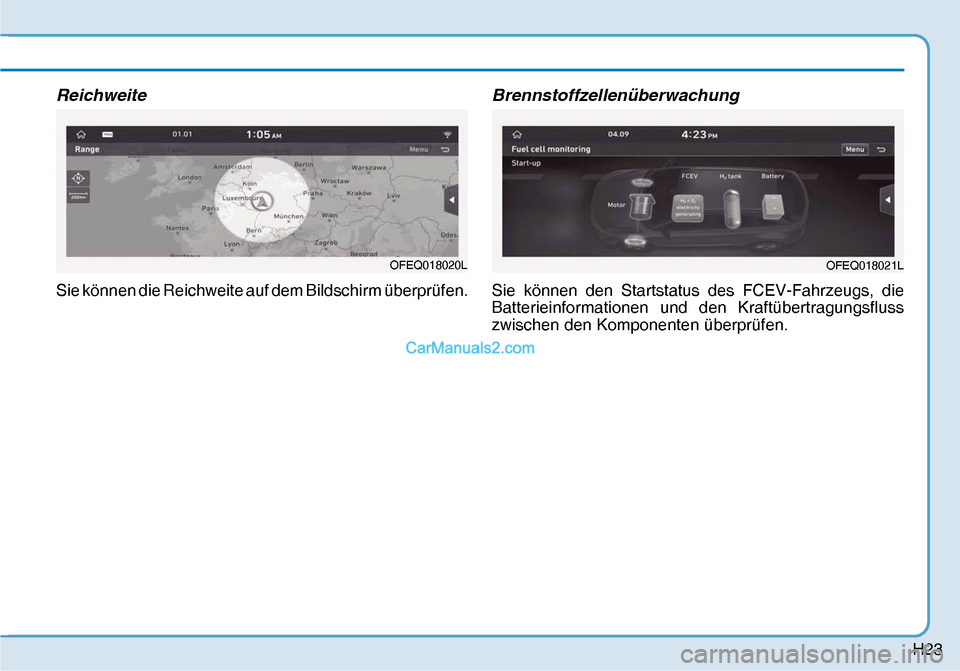

H23
Reichweite
Sie können die Reichweite auf dem Bildschirm überprüfen.
Brennstoffzellenüberwachung
Sie können den Startstatus des FCEV-Fahrzeugs, die
Batterieinformationen und den Kraftübertragungsfluss
zwischen den Komponenten überprüfen.
OFEQ018020LOFEQ018021L
