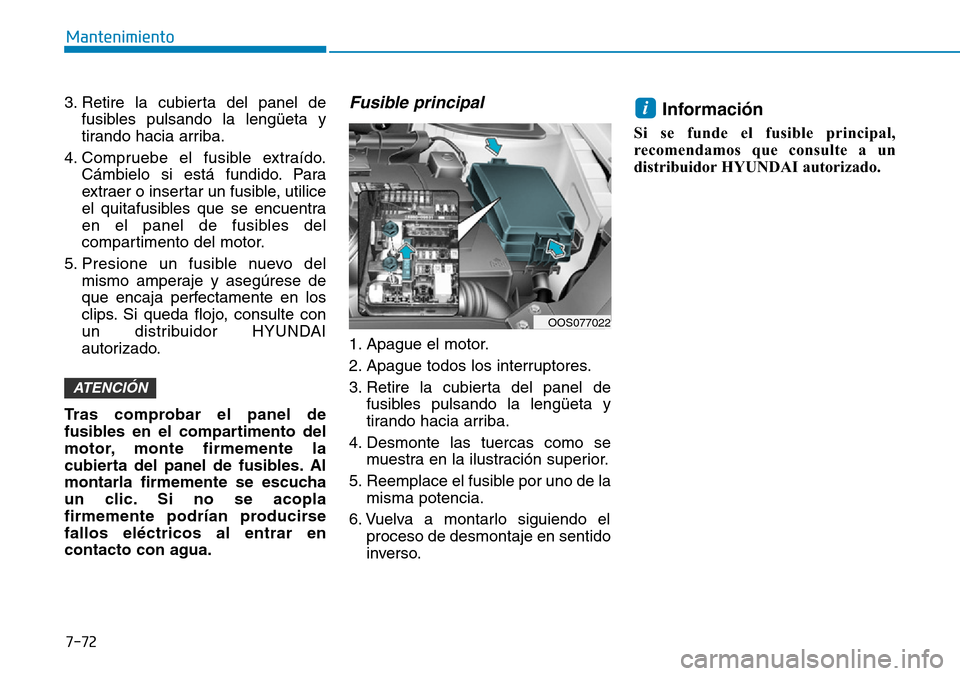

7-72
Mantenimiento
3. Retire la cubierta del panel de
fusibles pulsando la lengüeta y
tirando hacia arriba.
4. Compruebe el fusible extraído.
Cámbielo si está fundido. Para
extraer o insertar un fusible, utilice
el quitafusibles que se encuentra
en el panel de fusibles del
compartimento del motor.
5. Presione un fusible nuevo del
mismo amperaje y asegúrese de
que encaja perfectamente en los
clips. Si queda flojo, consulte con
un distribuidor HYUNDAI
autorizado.
Tras comprobar el panel de
fusibles en el compartimento del
motor, monte firmemente la
cubierta del panel de fusibles. Al
montarla firmemente se escucha
un clic. Si no se acopla
firmemente podrían producirse
fallos eléctricos al entrar en
contacto con agua.
Fusible principal
1. Apague el motor.
2. Apague todos los interruptores.
3. Retire la cubierta del panel de
fusibles pulsando la lengüeta y
tirando hacia arriba.
4. Desmonte las tuercas como se
muestra en la ilustración superior.
5. Reemplace el fusible por uno de la
misma potencia.
6. Vuelva a montarlo siguiendo el
proceso de desmontaje en sentido
inverso.
Información
Si se funde el fusible principal,
recomendamos que consulte a un
distribuidor HYUNDAI autorizado.
i
ATENCIÓN
OOS077022

7-73
7
Mantenimiento

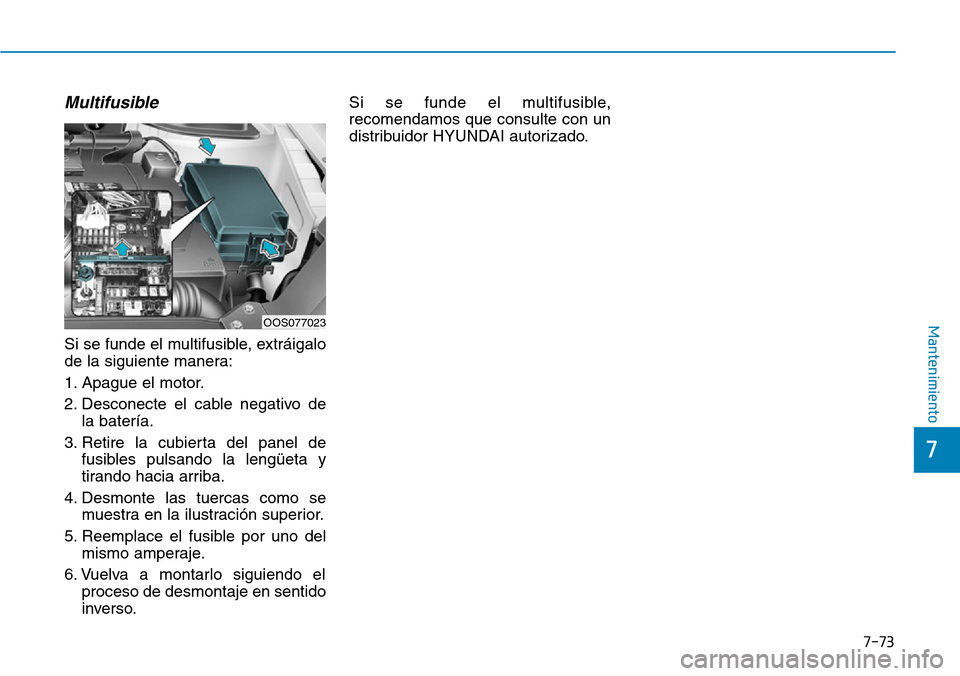

Multifusible
Si se funde el multifusible, extráigalo
de la siguiente manera:
1. Apague el motor.
2. Desconecte el cable negativo de
la batería.
3. Retire la cubierta del panel de
fusibles pulsando la lengüeta y
tirando hacia arriba.
4. Desmonte las tuercas como se
muestra en la ilustración superior.
5. Reemplace el fusible por uno del
mismo amperaje.
6. Vuelva a montarlo siguiendo el
proceso de desmontaje en sentido
inverso.Si se funde el multifusible,
recomendamos que consulte con un
distribuidor HYUNDAI autorizado.
OOS077023

7-74
Mantenimiento
Descripción del panel de
fusibles y relés
Panel de fusibles del lado del
conductor
En las cubiertas de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe los
nombres y las capacidades de los
mismos.
Información
No todas las descripciones de los
paneles de fusibles que aparecen en
este manual tienen por qué ser
aplicables a su vehículo. Son correctas
en el momento de imprimirlo. Cuando
revise la caja de fusibles de su
vehículo, consulte su etiqueta.
i
OOS077028
OOS078106

7-75
7
Mantenimiento

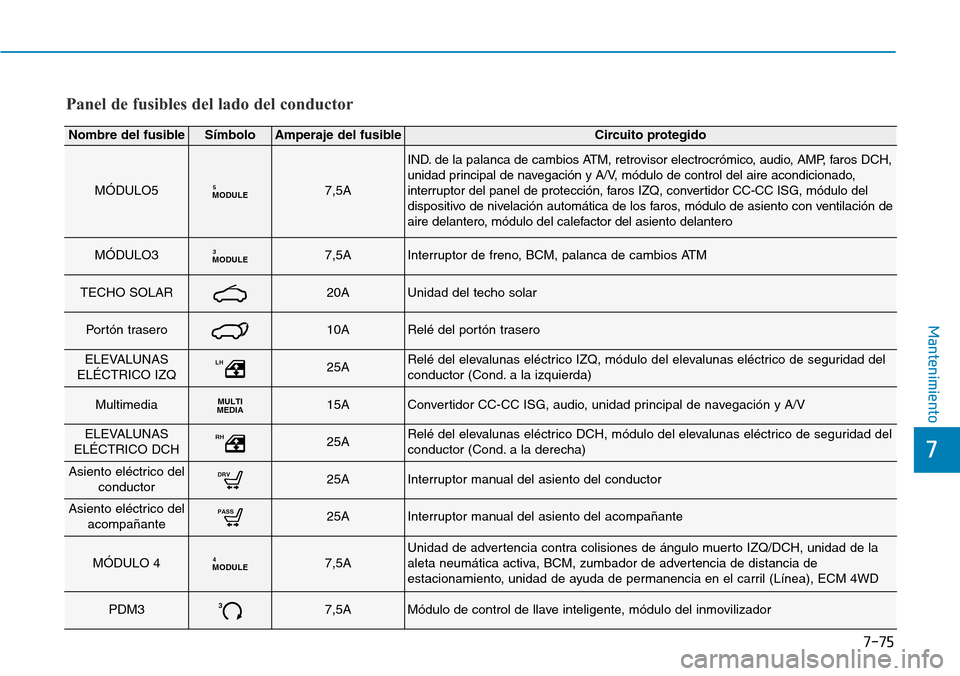

Panel de fusibles del lado del conductor
Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
MÓDULO5MODULE57,5A
IND. de la palanca de cambios ATM, retrovisor electrocrómico, audio, AMP, faros DCH,
unidad principal de navegación y A/V, módulo de control del aire acondicionado,
interruptor del panel de protección, faros IZQ, convertidor CC-CC ISG, módulo del
dispositivo de nivelación automática de los faros, módulo de asiento con ventilación de
aire delantero, módulo del calefactor del asiento delantero
MÓDULO3MODULE37,5AInterruptor de freno, BCM, palanca de cambios ATM
TECHO SOLAR20AUnidad del techo solar
Portón trasero10ARelé del portón trasero
ELEVALUNAS
ELÉCTRICO IZQLH25ARelé del elevalunas eléctrico IZQ, módulo del elevalunas eléctrico de seguridad del
conductor (Cond. a la izquierda)
MultimediaMULTI
MEDIA15AConvertidor CC-CC ISG, audio, unidad principal de navegación y A/V
ELEVALUNAS
ELÉCTRICO DCHRH25ARelé del elevalunas eléctrico DCH, módulo del elevalunas eléctrico de seguridad del
conductor (Cond. a la derecha)
Asiento eléctrico del
conductorDRV25AInterruptor manual del asiento del conductor
Asiento eléctrico del
acompañantePASS25AInterruptor manual del asiento del acompañante
MÓDULO 4MODULE47,5AUnidad de advertencia contra colisiones de ángulo muerto IZQ/DCH, unidad de la
aleta neumática activa, BCM, zumbador de advertencia de distancia de
estacionamiento, unidad de ayuda de permanencia en el carril (Línea), ECM 4WD
PDM337,5AMódulo de control de llave inteligente, módulo del inmovilizador

7-76
Mantenimiento
Panel de fusibles del lado del conductor
Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
TOMA DE
CORRIENTE 2POWER
OUTLET220ACaja de relés ICM (relé de toma de corriente)
LUZ DEL
HABITÁCULO7,5ALuz de la guantera, luz de cortesía DCH/IZQ, luz del habitáculo, luz de la consola
del techo, unidad del cargador inalámbrico, interruptor de la consola del conductor
(inalámbrico), luz del maletero
RepuestoSpare7,5ARepuesto
Alarma antirrobo10ACaja de relés ICM (relé de la alarma antirrobo)
MEMORIAMEMORY10AMódulo de control del aire acondicionado, pantalla superior, tablero de
instrumentos, BCM, caja de relés ICM (relé de plegado/desplegado exterior),
sensor de lluvia
RepuestoSpare20ARepuesto
AMPAMP30AConvertidor CC-CC ISG, AMP
MÓDULO 6MODULE67,5AMódulo de control de llave inteligente, BCM
MDPS17,5AUnidad MDPS
MÓDULO 1MODULE17,5AAleta neumática activa, interruptor de la consola del conductor (con cargador
inalámbrico), interruptor de emergencia, conector de enlace de datos
MÓDULO 7MODULE77,5AMódulo de asiento con ventilación de aire delantero, módulo del calefactor del
asiento delantero, Ventilador de refrigeración BLDC
IND AIRBAGIND7,5ATablero de instrumentos, módulo de control del aire acondicionado

7-77
7
Mantenimiento

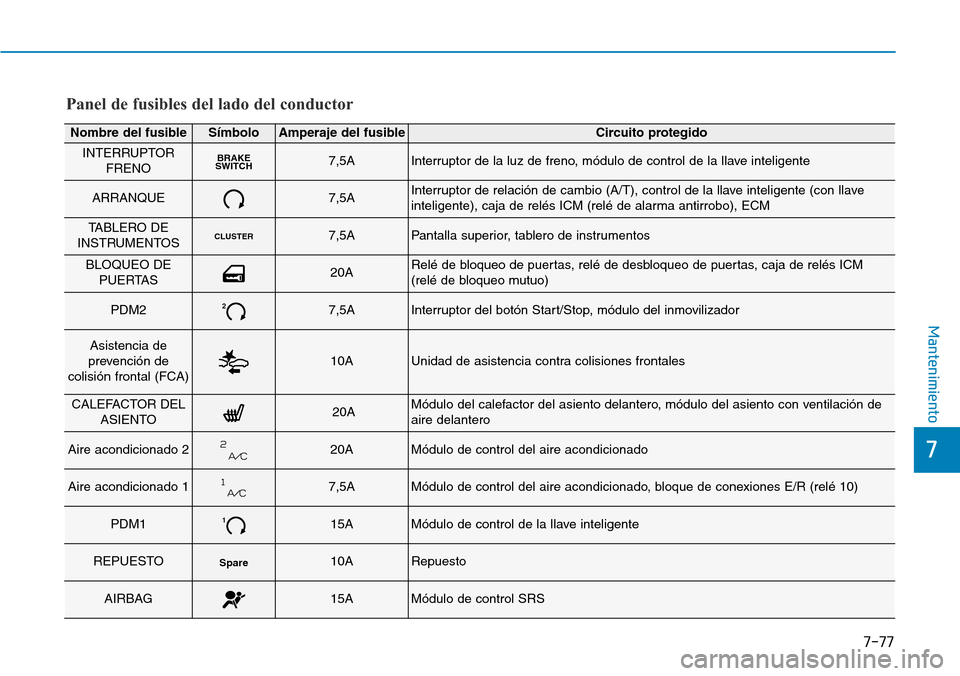

Panel de fusibles del lado del conductor
Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
INTERRUPTOR
FRENOBRAKE
SWITCH7,5AInterruptor de la luz de freno, módulo de control de la llave inteligente
ARRANQUE7,5AInterruptor de relación de cambio (A/T), control de la llave inteligente (con llave
inteligente), caja de relés ICM (relé de alarma antirrobo), ECM
TABLERO DE
INSTRUMENTOSCLUSTER7,5APantalla superior, tablero de instrumentos
BLOQUEO DE
PUERTAS20ARelé de bloqueo de puertas, relé de desbloqueo de puertas, caja de relés ICM
(relé de bloqueo mutuo)
PDM227,5AInterruptor del botón Start/Stop, módulo del inmovilizador
Asistencia de
prevención de
colisión frontal (FCA)10AUnidad de asistencia contra colisiones frontales
CALEFACTOR DEL
ASIENTO20AMódulo del calefactor del asiento delantero, módulo del asiento con ventilación de
aire delantero
Aire acondicionado 220AMódulo de control del aire acondicionado
Aire acondicionado 17,5AMódulo de control del aire acondicionado, bloque de conexiones E/R (relé 10)
PDM1115AMódulo de control de la llave inteligente
REPUESTOSpare10ARepuesto
AIRBAG15AMódulo de control SRS

7-78
Mantenimiento

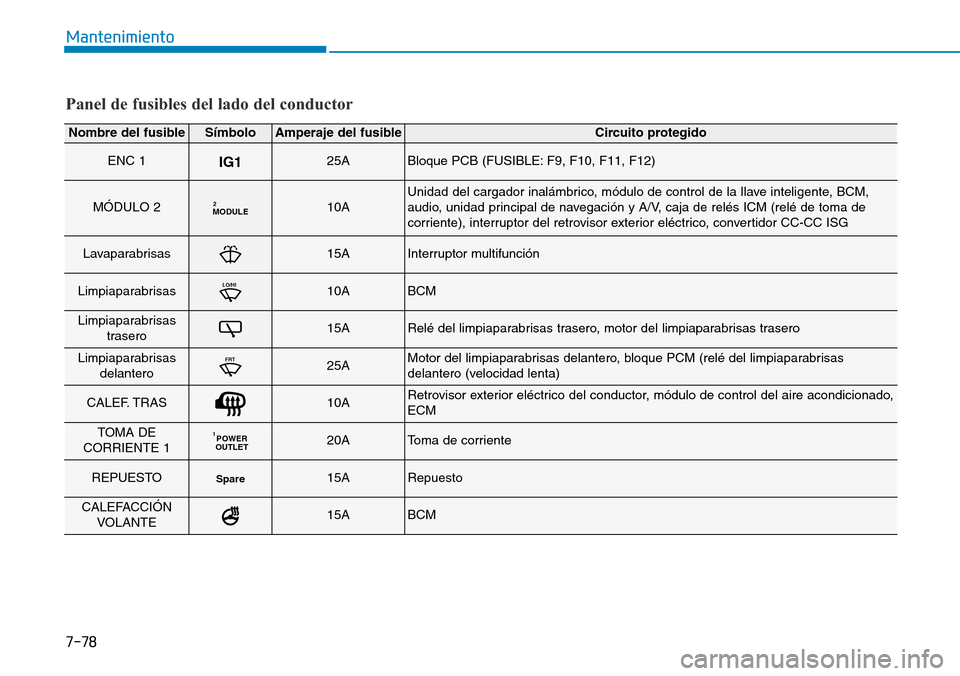

Panel de fusibles del lado del conductor
Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
ENC 1IG125ABloque PCB (FUSIBLE: F9, F10, F11, F12)
MÓDULO 2MODULE210AUnidad del cargador inalámbrico, módulo de control de la llave inteligente, BCM,
audio, unidad principal de navegación y A/V, caja de relés ICM (relé de toma de
corriente), interruptor del retrovisor exterior eléctrico, convertidor CC-CC ISG
Lavaparabrisas15AInterruptor multifunción
LimpiaparabrisasLO/HI10ABCM
Limpiaparabrisas
trasero15ARelé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero
Limpiaparabrisas
delanteroFRT25AMotor del limpiaparabrisas delantero, bloque PCM (relé del limpiaparabrisas
delantero (velocidad lenta)
CALEF. TRAS10ARetrovisor exterior eléctrico del conductor, módulo de control del aire acondicionado,
ECM
TOMA DE
CORRIENTE 1POWER
OUTLET120AToma de corriente
REPUESTOSpare15ARepuesto
CALEFACCIÓN
VOLANTE15ABCM

7-79
7
Mantenimiento
Panel de fusible del
compartimiento del motor
En las cubiertas de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe
los nombres y las capacidades de
los mismos.
Información
No todas las descripciones de los
paneles de fusibles que aparecen en
este manual tienen por qué ser
aplicables a su vehículo. Son correctas
en el momento de imprimirlo. Cuando
revise la caja de fusibles de su
vehículo, consulte su etiqueta.
i
OOS077029
