2019 Hyundai Kona Manual del propietario (in Spanish)

7-48
Mantenimiento
Información
Si el vehículo se utiliza en zonas
polvorientas y arenosas, cambie el
elemento más frecuentemente que en
los intervalos recomendados (consulte
"Mantenimiento en condiciones de uso
adversas" en este capítulo).
• No conduzca con el filtro de aire
desmontado; se produciría un
desgaste excesivo del motor.
• Cuando desmonte el filtro del
aire, tenga cuidado para que no
entre polvo o suciedad en la
admisión pues podrían
producirse daños.
• Use piezas originales de
HYUNDAI; el uso de piezas no
originales podría causar daños
en el sensor de flujo de aire.
ATENCIÓN
i

7-49
7
Mantenimiento
Inspección del filtro
Si el vehículo circula durante
periodos prolongados por ciudades
muy contaminadas o por carreteras
polvorientas y sin pavimentar, debe
revisarlo con más frecuencia y
cambiarlo antes. Cuando quiera
cambiar por sí mismo el filtro de aire
del climatizador, hágalo siguiendo el
procedimiento que viene a
continuación, y en ese caso tenga
cuidado para no dañar otros
componentes.
Cambie el filtro según el esquema
de mantenimiento.
Cambio del filtro
1. Con la guantera abierta, retire los
topes de ambos lados.
2. Extraiga la banda de soporte (1).3. Extraiga la caja del filtro de aire
del climatizador pulsando el
bloqueo en la parte derecha de la
cubierta.
FILTRO DE AIRE DEL CLIMATIZADOR
OOS077018
OOS077017
OOS077019

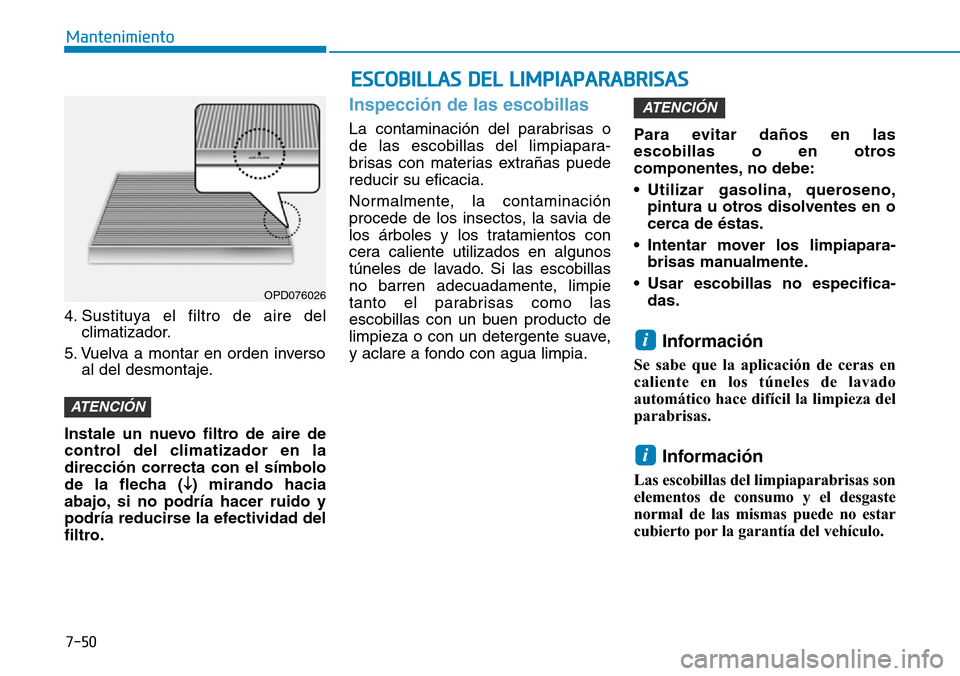

7-50
Mantenimiento
4. Sustituya el filtro de aire del
climatizador.
5. Vuelva a montar en orden inverso
al del desmontaje.
Instale un nuevo filtro de aire de
control del climatizador en la
dirección correcta con el símbolo
de la flecha (
↓) mirando hacia
abajo, si no podr

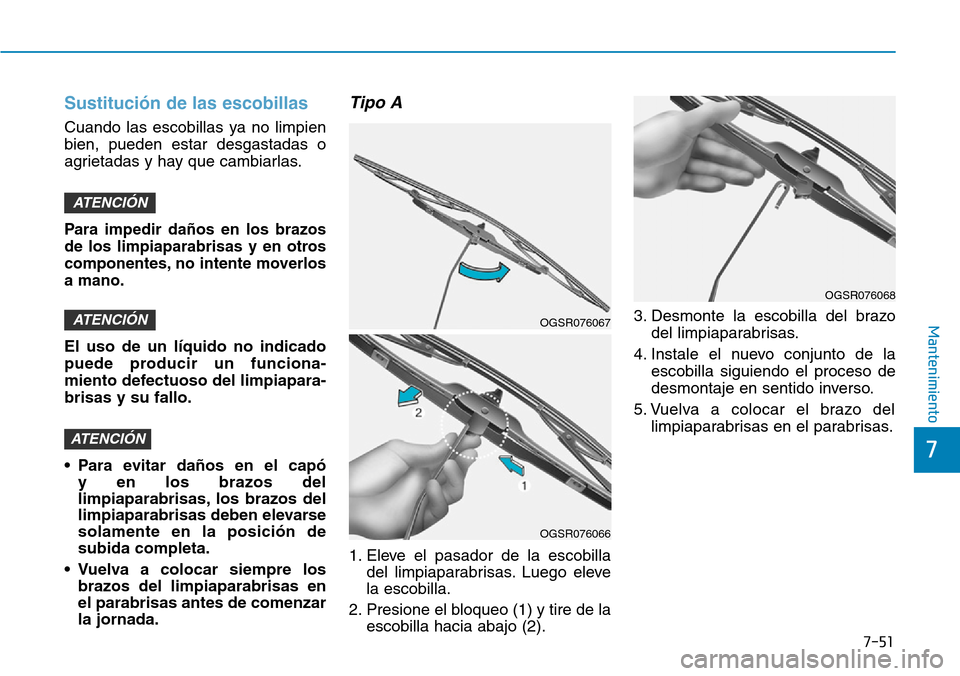

7-51
7
Mantenimiento
Sustitución de las escobillas
Cuando las escobillas ya no limpien
bien, pueden estar desgastadas o
agrietadas y hay que cambiarlas.
Para impedir daños en los brazos
de los limpiaparabrisas y en otros
componentes, no intente moverlos
a mano.
El uso de un líquido no indicado
puede producir un funciona-
miento defectuoso del limpiapara-
brisas y su fallo.
• Para evitar daños en el capó
y en los brazos del
limpiaparabrisas, los brazos del
limpiaparabrisas deben elevarse
solamente en la posición de
subida completa.
• Vuelva a colocar siempre los
brazos del limpiaparabrisas en
el parabrisas antes de comenzar
la jornada.
Tipo A
1. Eleve el pasador de la escobilla
del limpiaparabrisas. Luego eleve
la escobilla.
2. Presione el bloqueo (1) y tire de la
escobilla hacia abajo (2).3. Desmonte la escobilla del brazo
del limpiaparabrisas.
4. Instale el nuevo conjunto de la
escobilla siguiendo el proceso de
desmontaje en sentido inverso.
5. Vuelva a colocar el brazo del
limpiaparabrisas en el parabrisas.
ATENCIÓN
ATENCIÓN
ATENCIÓN
OGSR076067
OGSR076066
OGSR076068

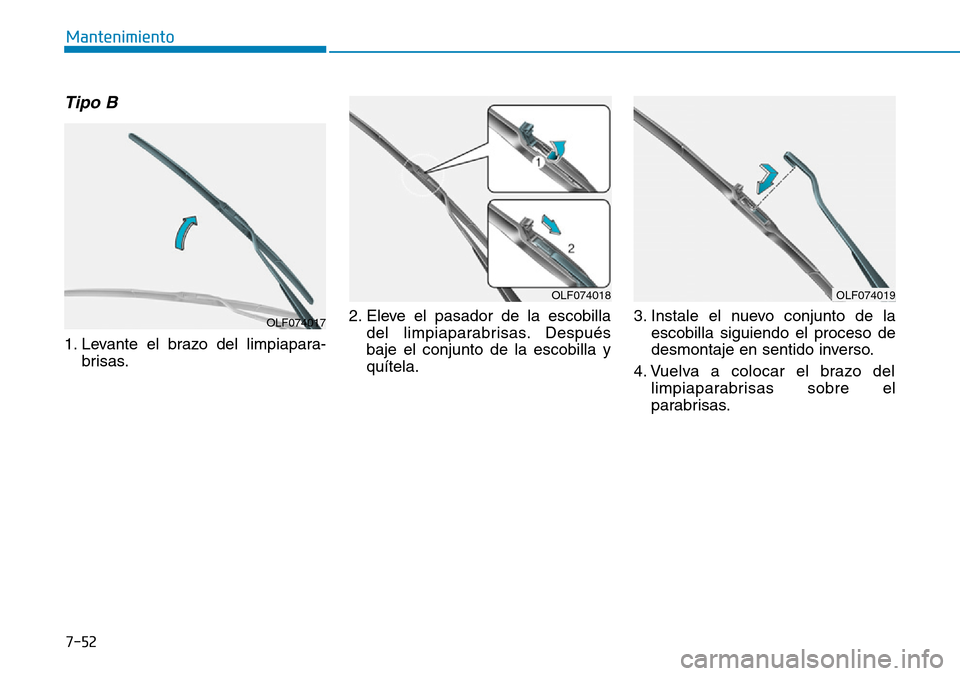

7-52
Mantenimiento
Tipo B
1. Levante el brazo del limpiapara-
brisas.2. Eleve el pasador de la escobilla
del limpiaparabrisas. Después
baje el conjunto de la escobilla y
quítela.3. Instale el nuevo conjunto de la
escobilla siguiendo el proceso de
desmontaje en sentido inverso.
4. Vuelva a colocar el brazo del
limpiaparabrisas sobre el
parabrisas.
OLF074017
OLF074018OLF074019

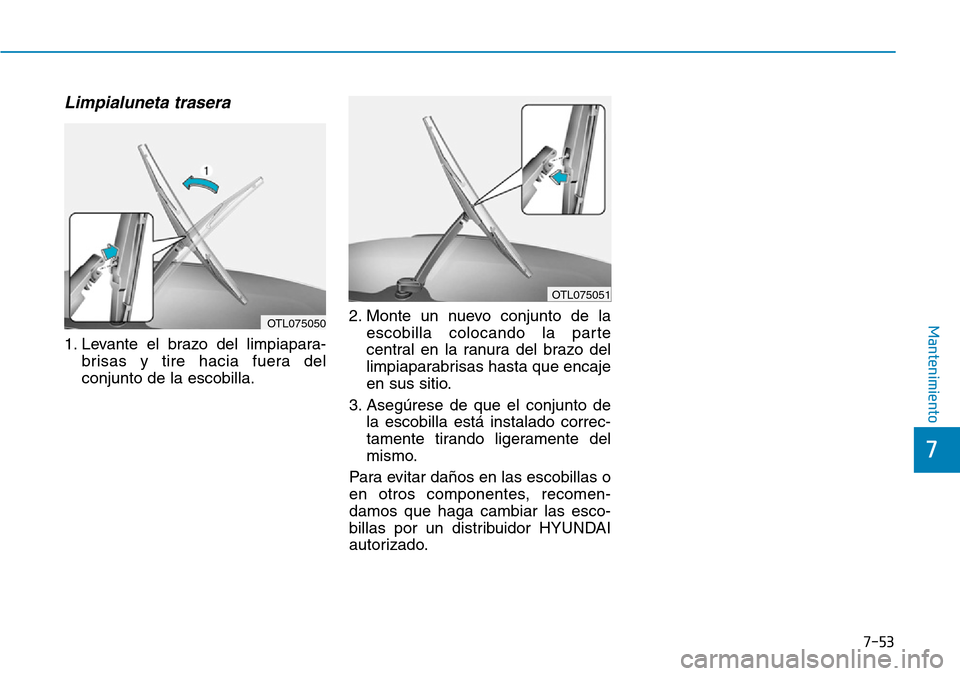

7-53
7
Mantenimiento
Limpialuneta trasera
1. Levante el brazo del limpiapara-
brisas y tire hacia fuera del
conjunto de la escobilla.2. Monte un nuevo conjunto de la
escobilla colocando la parte
central en la ranura del brazo del
limpiaparabrisas hasta que encaje
en sus sitio.
3. Asegúrese de que el conjunto de
la escobilla está instalado correc-
tamente tirando ligeramente del
mismo.
Para evitar daños en las escobillas o
en otros componentes, recomen-
damos que haga cambiar las esco-
billas por un distribuidor HYUNDAI
autorizado.
OTL075050
OTL075051

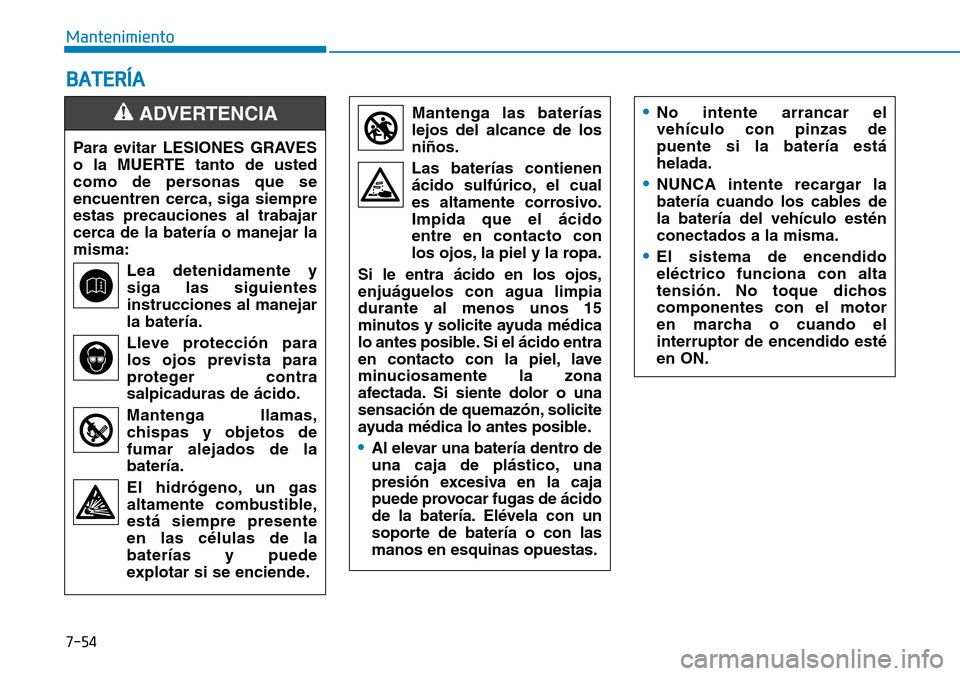

7-54
Mantenimiento
BATERÍA
Mantenga las baterías
lejos del alcance de los
niños.
Las baterías contienen
ácido sulfúrico, el cual
es altamente corrosivo.
Impida que el ácido
entre en contacto con
los ojos, la piel y la ropa.
Si le entra ácido en los ojos,
enjuáguelos con agua limpia
durante al menos unos 15
minutos y solicite ayuda médica
lo antes posible. Si el ácido entra
en contacto con la piel, lave
minuciosamente la zona
afectada. Si siente dolor o una
sensación de quemazón, solicite
ayuda médica lo antes posible.
•Al elevar una batería dentro de
una caja de plástico, una
presión excesiva en la caja
puede provocar fugas de ácido
de la batería. Elévela con un
soporte de batería o con las
manos en esquinas opuestas.
Para evitar LESIONES GRAVES
o la MUERTE tanto de usted
como de personas que se
encuentren cerca, siga siempre
estas precauciones al trabajar
cerca de la batería o manejar la
misma:
Lea detenidamente y
siga las siguientes
instrucciones al manejar
la batería.
Lleve protección para
los ojos prevista para
proteger contra
salpicaduras de ácido.
Mantenga llamas,
chispas y objetos de
fumar alejados de la
batería.
El hidrógeno, un gas
altamente combustible,
está siempre presente
en las células de la
baterías y puede
explotar si se enciende.
ADVERTENCIA •No intente arrancar el
vehículo con pinzas de
puente si la batería está
helada.
•NUNCA intente recargar la
batería cuando los cables de
la batería del vehículo estén
conectados a la misma.
•El sistema de encendido
eléctrico funciona con alta
tensión. No toque dichos
componentes con el motor
en marcha o cuando el
interruptor de encendido esté
en ON.

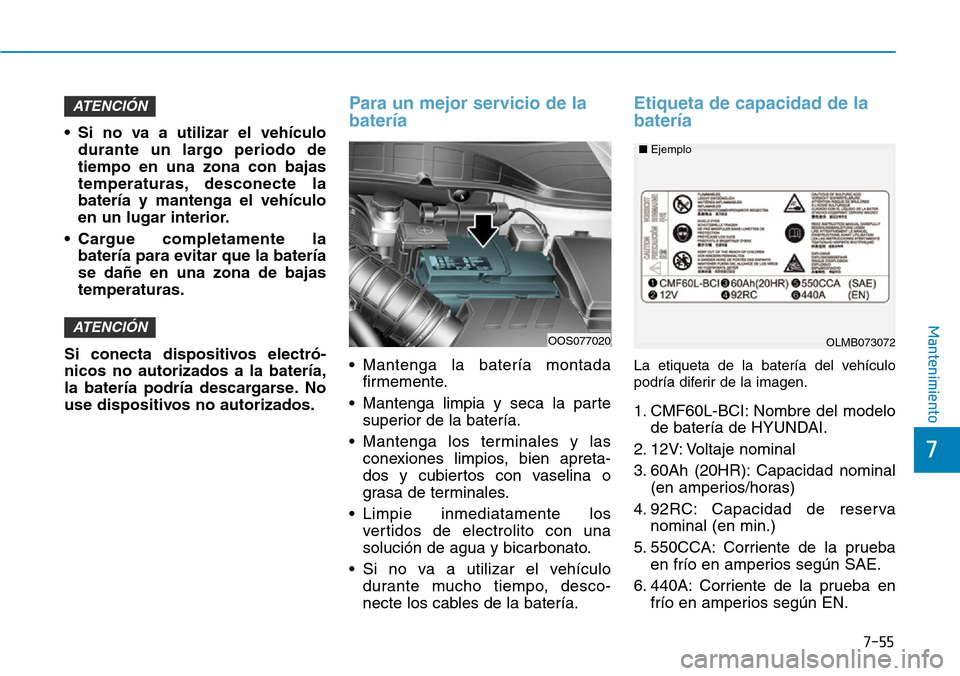

7-55
7
Mantenimiento
• Si no va a utilizar el vehículo
durante un largo periodo de
tiempo en una zona con bajas
temperaturas, desconecte la
batería y mantenga el vehículo
en un lugar interior.
• Cargue completamente la
batería para evitar que la batería
se dañe en una zona de bajas
temperaturas.
Si conecta dispositivos electró-
nicos no autorizados a la batería,
la batería podría descargarse. No
use dispositivos no autorizados.
Para un mejor servicio de la
batería
• Mantenga la batería montada
firmemente.
• Mantenga limpia y seca la parte
superior de la batería.
• Mantenga los terminales y las
conexiones limpios, bien apreta-
dos y cubiertos con vaselina o
grasa de terminales.
• Limpie inmediatamente los
vertidos de electrolito con una
solución de agua y bicarbonato.
• Si no va a utilizar el vehículo
durante mucho tiempo, desco-
necte los cables de la batería.
Etiqueta de capacidad de la
batería
La etiqueta de la batería del vehículo
podría diferir de la imagen.
1. CMF60L-BCI: Nombre del modelo
de batería de HYUNDAI.
2. 12V: Voltaje nominal
3. 60Ah (20HR): Capacidad nominal
(en amperios/horas)
4. 92RC: Capacidad de reserva
nominal (en min.)
5. 550CCA: Corriente de la prueba
en frío en amperios según SAE.
6. 440A: Corriente de la prueba en
frío en amperios según EN.
ATENCIÓN
ATENCIÓN
OOS077020OLMB073072 ■Ejemplo
