2019 Hyundai Kona Manual del propietario (in Spanish)

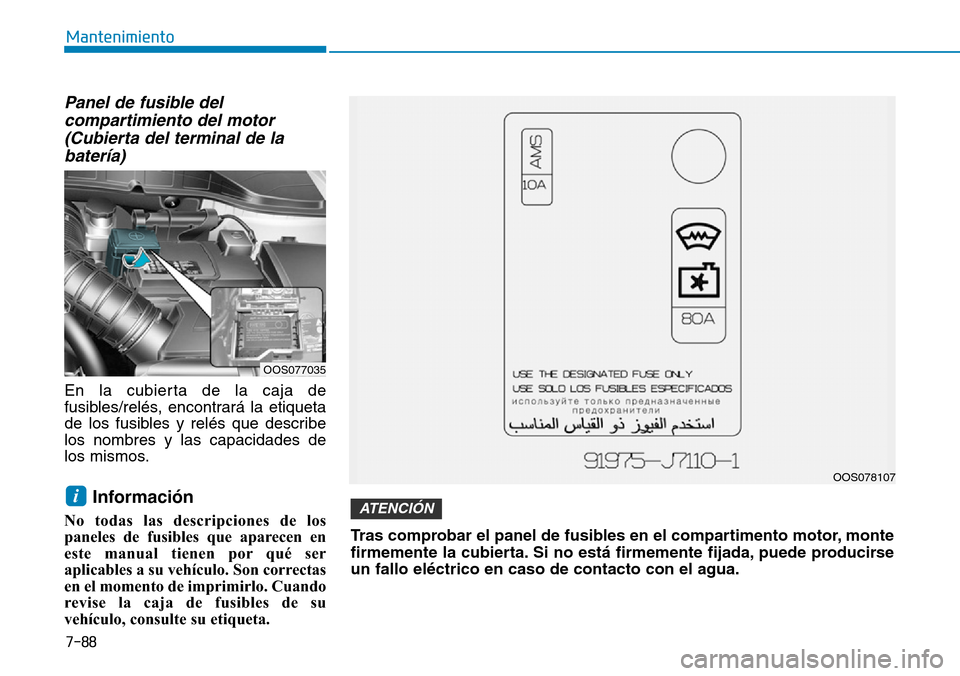

7-88
Mantenimiento
Panel de fusible del
compartimiento del motor
(Cubierta del terminal de la
batería)
En la cubierta de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe
los nombres y las capacidades de
los mismos.
Información
No todas las descripciones de los
paneles de fusibles que aparecen en
este manual tienen por qué ser
aplicables a su vehículo. Son correctas
en el momento de imprimirlo. Cuando
revise la caja de fusibles de su
vehículo, consulte su etiqueta.
i
OOS077035
OOS078107
Tras comprobar el panel de fusibles en el compartimento motor, monte
firmemente la cubierta. Si no está firmemente fijada, puede producirse
un fallo eléctrico en caso de contacto con el agua.
ATENCIÓN

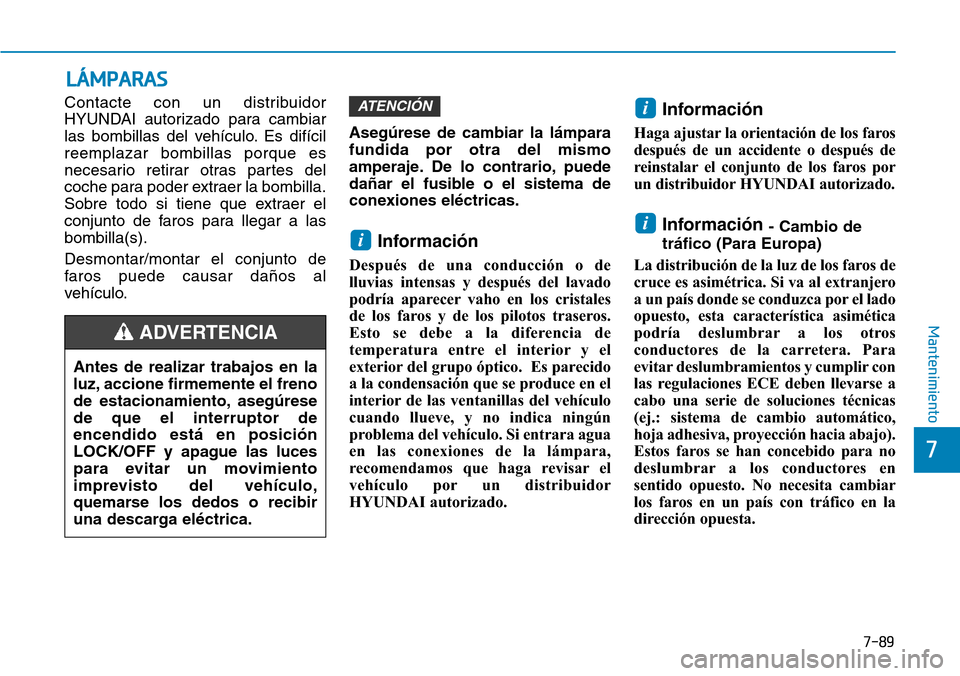

7-89
7
Mantenimiento
Contacte con un distribuidor
HYUNDAI autorizado para cambiar
las bombillas del vehículo. Es difícil
reemplazar bombillas porque es
necesario retirar otras partes del
coche para poder extraer la bombilla.
Sobre todo si tiene que extraer el
conjunto de faros para llegar a las
bombilla(s).
Desmontar/montar el conjunto de
faros puede causar daños al
vehículo.Asegúrese de cambiar la lámpara
fundida por otra del mismo
amperaje. De lo contrario, puede
dañar el fusible o el sistema de
conexiones eléctricas.
Información
Después de una conducción o de
lluvias intensas y después del lavado
podría aparecer vaho en los cristales
de los faros y de los pilotos traseros.
Esto se debe a la diferencia de
temperatura entre el interior y el
exterior del grupo óptico. Es parecido
a la condensación que se produce en el
interior de las ventanillas del vehículo
cuando llueve, y no indica ningún
problema del vehículo. Si entrara agua
en las conexiones de la lámpara,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
Información
Haga ajustar la orientación de los faros
después de un accidente o después de
reinstalar el conjunto de los faros por
un distribuidor HYUNDAI autorizado.
Información - Cambio de
tráfico (Para Europa)
La distribución de la luz de los faros de
cruce es asimétrica. Si va al extranjero
a un país donde se conduzca por el lado
opuesto, esta característica asimética
podría deslumbrar a los otros
conductores de la carretera. Para
evitar deslumbramientos y cumplir con
las regulaciones ECE deben llevarse a
cabo una serie de soluciones técnicas
(ej.: sistema de cambio automático,
hoja adhesiva, proyección hacia abajo).
Estos faros se han concebido para no
deslumbrar a los conductores en
sentido opuesto. No necesita cambiar
los faros en un país con tráfico en la
dirección opuesta.i
i
i
ATENCIÓN
LÁMPARAS
Antes de realizar trabajos en la
luz, accione firmemente el freno
de estacionamiento, aseg

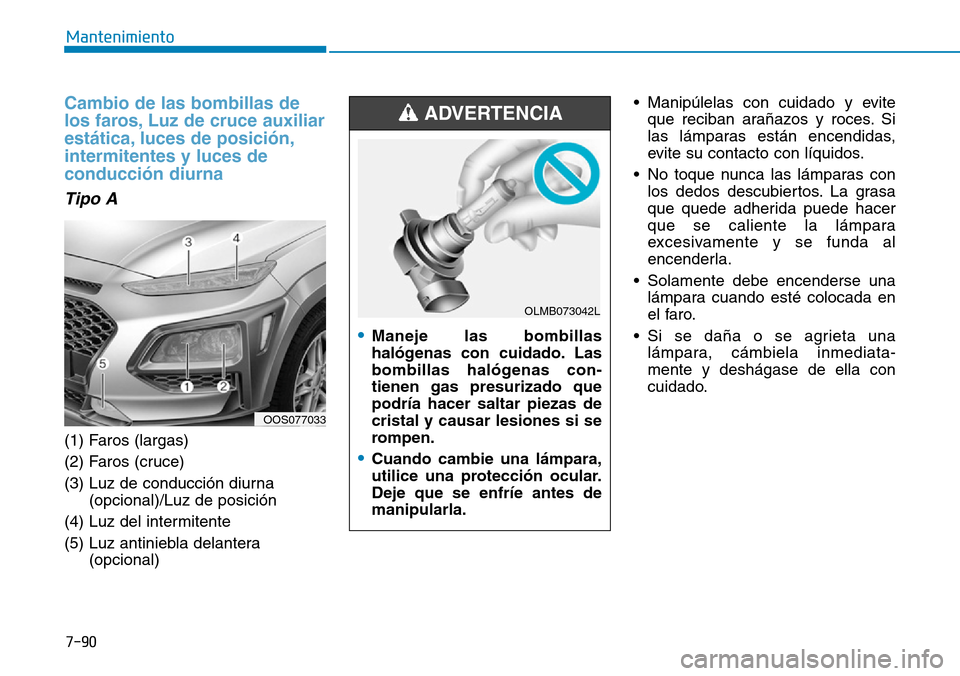

7-90
Mantenimiento
Cambio de las bombillas de
los faros, Luz de cruce auxiliar
estática, luces de posición,
intermitentes y luces de
conducción diurna
Tipo A
(1) Faros (largas)
(2) Faros (cruce)
(3) Luz de conducción diurna
(opcional)/Luz de posición
(4) Luz del intermitente
(5) Luz antiniebla delantera
(opcional)• Manipúlelas con cuidado y evite
que reciban arañazos y roces. Si
las lámparas están encendidas,
evite su contacto con líquidos.
• No toque nunca las lámparas con
los dedos descubiertos. La grasa
que quede adherida puede hacer
que se caliente la lámpara
excesivamente y se funda al
encenderla.
• Solamente debe encenderse una
lámpara cuando esté colocada en
el faro.
• Si se daña o se agrieta una
lámpara, cámbiela inmediata-
mente y deshágase de ella con
cuidado.
•Maneje las bombillas
halógenas con cuidado. Las
bombillas halógenas con-
tienen gas presurizado que
podría hacer saltar piezas de
cristal y causar lesiones si se
rompen.
•Cuando cambie una lámpara,
utilice una protección ocular.
Deje que se enfríe antes de
manipularla.
ADVERTENCIA
OLMB073042L
OOS077033

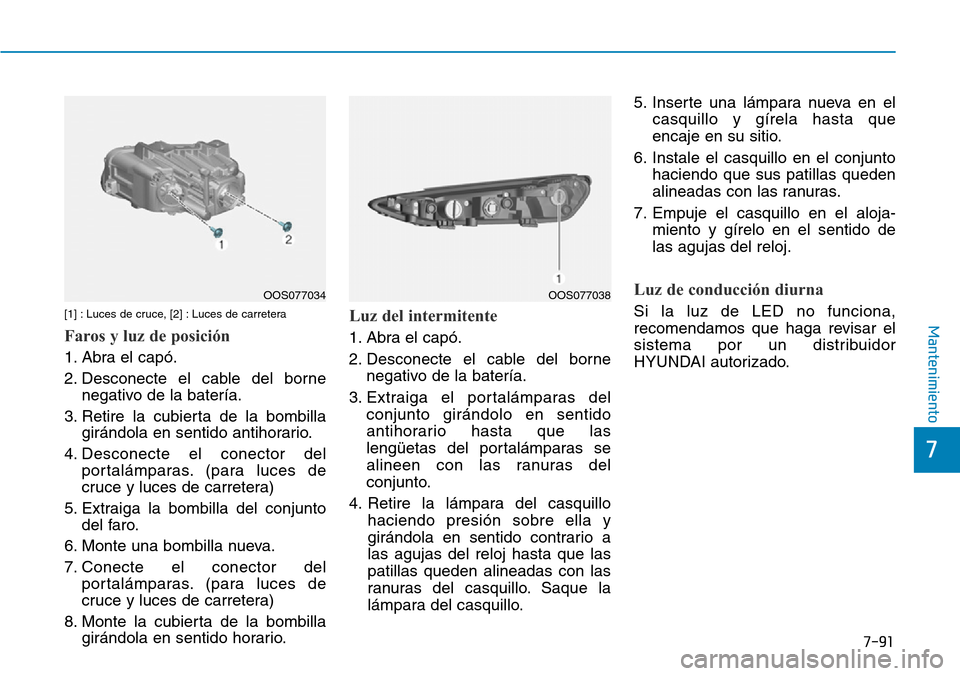

7-91
7
Mantenimiento[1] : Luces de cruce, [2] : Luces de carretera
Faros y luz de posición
1. Abra el capó.
2. Desconecte el cable del borne
negativo de la batería.
3. Retire la cubierta de la bombilla
girándola en sentido antihorario.
4. Desconecte el conector del
portalámparas. (para luces de
cruce y luces de carretera)
5. Extraiga la bombilla del conjunto
del faro.
6. Monte una bombilla nueva.
7. Conecte el conector del
portalámparas. (para luces de
cruce y luces de carretera)
8. Monte la cubierta de la bombilla
girándola en sentido horario.
Luz del intermitente
1. Abra el capó.
2. Desconecte el cable del borne
negativo de la batería.
3. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a
las agujas del reloj hasta que las
patillas queden alineadas con las
ranuras del casquillo. Saque la
lámpara del casquillo.5. Inserte una lámpara nueva en el
casquillo y gírela hasta que
encaje en su sitio.
6. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras.
7. Empuje el casquillo en el aloja-
miento y gírelo en el sentido de
las agujas del reloj.
Luz de conducción diurna
Si la luz de LED no funciona,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
OOS077034OOS077038

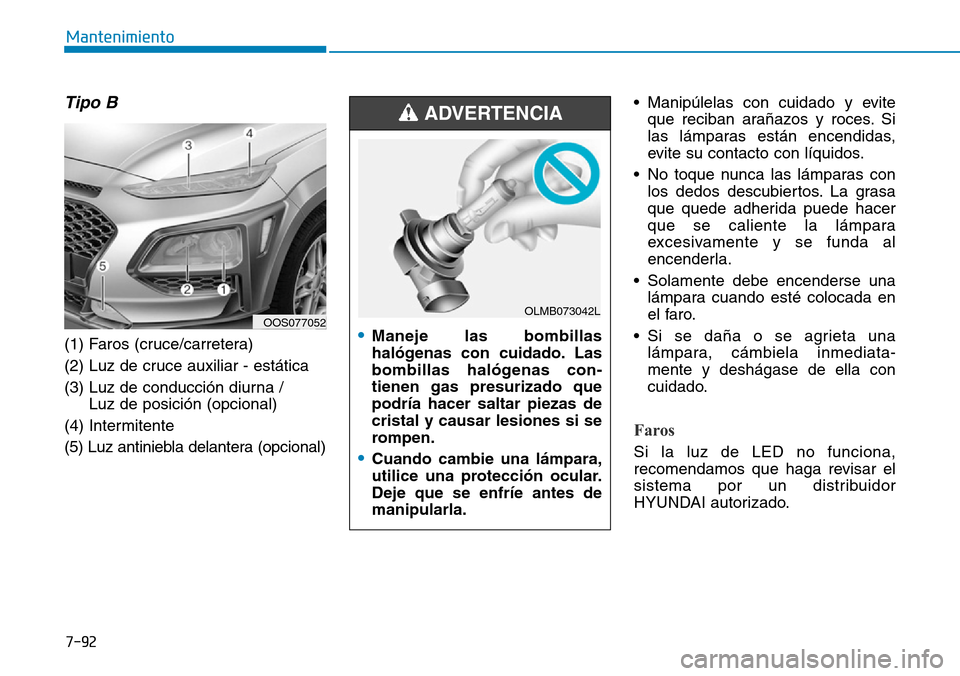

7-92
Mantenimiento
Tipo B
(1) Faros (cruce/carretera)
(2) Luz de cruce auxiliar - estática
(3) Luz de conducción diurna /
Luz de posición (opcional)
(4) Intermitente
(5) Luz antiniebla delantera (opcional)• Manipúlelas con cuidado y evite
que reciban arañazos y roces. Si
las lámparas están encendidas,
evite su contacto con líquidos.
• No toque nunca las lámparas con
los dedos descubiertos. La grasa
que quede adherida puede hacer
que se caliente la lámpara
excesivamente y se funda al
encenderla.
• Solamente debe encenderse una
lámpara cuando esté colocada en
el faro.
• Si se daña o se agrieta una
lámpara, cámbiela inmediata-
mente y deshágase de ella con
cuidado.
Faros
Si la luz de LED no funciona,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
•Maneje las bombillas
halógenas con cuidado. Las
bombillas halógenas con-
tienen gas presurizado que
podría hacer saltar piezas de
cristal y causar lesiones si se
rompen.
•Cuando cambie una lámpara,
utilice una protección ocular.
Deje que se enfríe antes de
manipularla.
ADVERTENCIA
OLMB073042LOOS077052

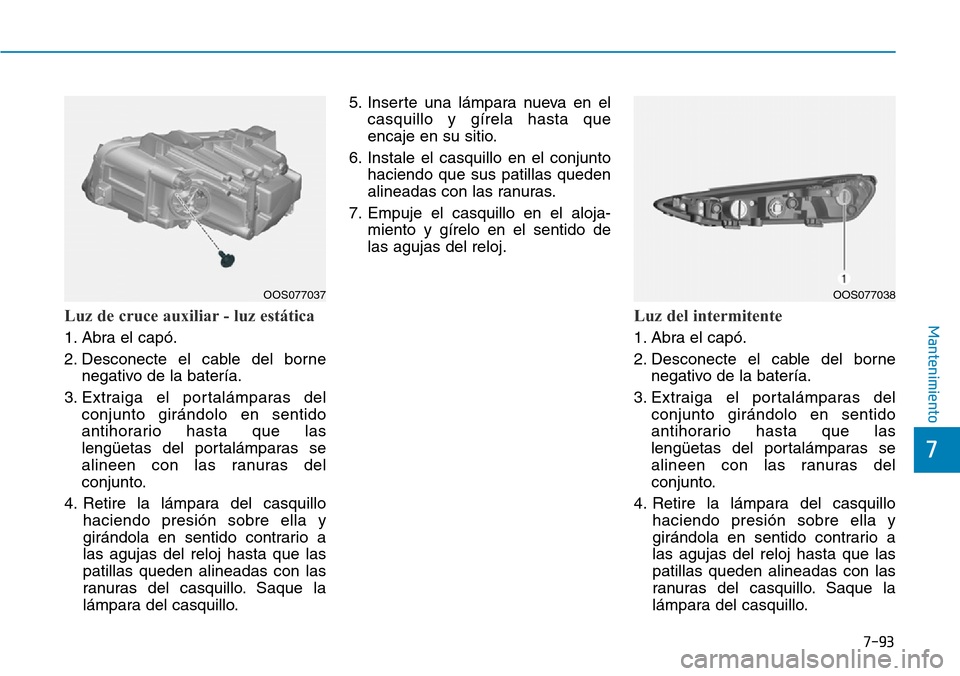

7-93
7
MantenimientoLuz de cruce auxiliar - luz estática
1. Abra el capó.
2. Desconecte el cable del borne
negativo de la batería.
3. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a
las agujas del reloj hasta que las
patillas queden alineadas con las
ranuras del casquillo. Saque la
lámpara del casquillo.5. Inserte una lámpara nueva en el
casquillo y gírela hasta que
encaje en su sitio.
6. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras.
7. Empuje el casquillo en el aloja-
miento y gírelo en el sentido de
las agujas del reloj.
Luz del intermitente
1. Abra el capó.
2. Desconecte el cable del borne
negativo de la batería.
3. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a
las agujas del reloj hasta que las
patillas queden alineadas con las
ranuras del casquillo. Saque la
lámpara del casquillo.
OOS077037 OOS077038

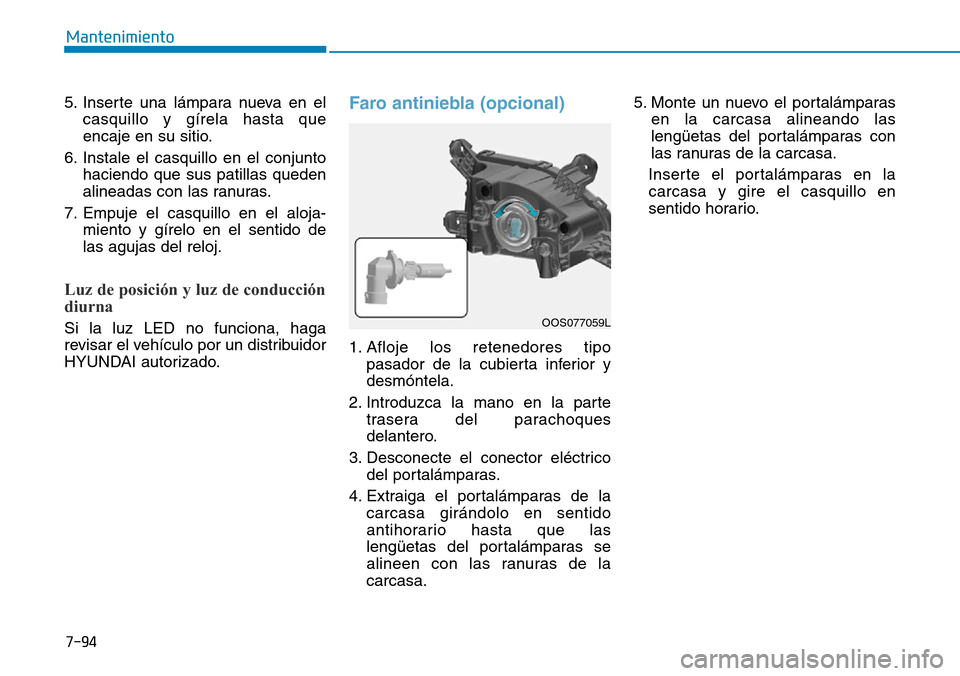

7-94
Mantenimiento
5. Inserte una lámpara nueva en el
casquillo y gírela hasta que
encaje en su sitio.
6. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras.
7. Empuje el casquillo en el aloja-
miento y gírelo en el sentido de
las agujas del reloj.
Luz de posición y luz de conducción
diurna
Si la luz LED no funciona, haga
revisar el vehículo por un distribuidor
HYUNDAI autorizado.
Faro antiniebla (opcional)
1. Afloje los retenedores tipo
pasador de la cubierta inferior y
desmóntela.
2. Introduzca la mano en la parte
trasera del parachoques
delantero.
3. Desconecte el conector eléctrico
del portalámparas.
4. Extraiga el portalámparas de la
carcasa girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras de la
carcasa.5. Monte un nuevo el portalámparas
en la carcasa alineando las
lengüetas del portalámparas con
las ranuras de la carcasa.
Inserte el portalámparas en la
carcasa y gire el casquillo en
sentido horario.
OOS077059L

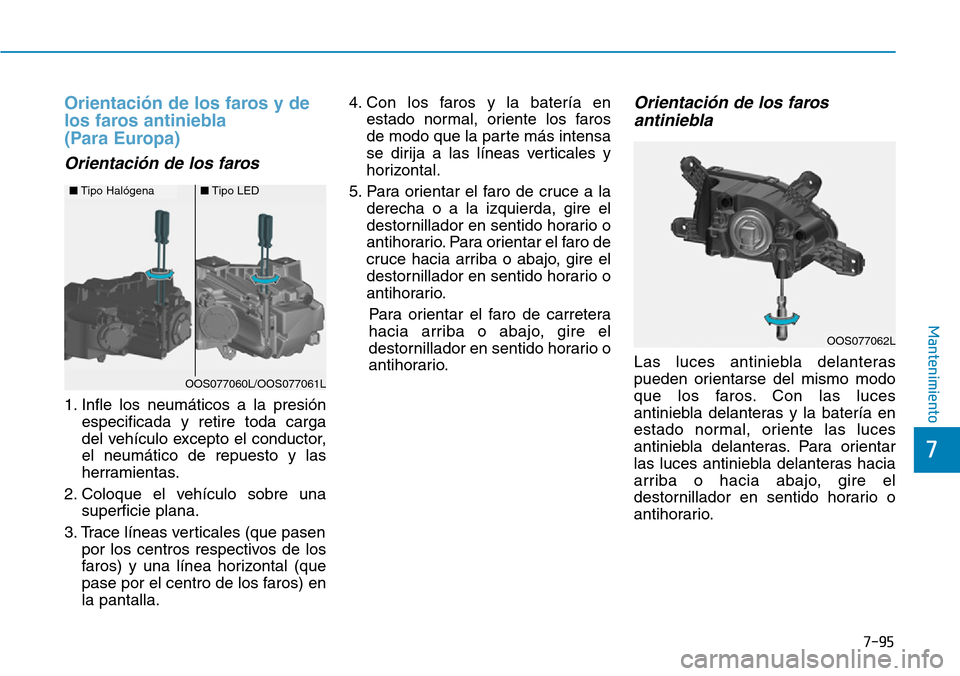

7-95
7
Mantenimiento
Orientación de los faros y de
los faros antiniebla
(Para Europa)
Orientación de los faros
1. Infle los neumáticos a la presión
especificada y retire toda carga
del vehículo excepto el conductor,
el neumático de repuesto y las
herramientas.
2. Coloque el vehículo sobre una
superficie plana.
3. Trace líneas verticales (que pasen
por los centros respectivos de los
faros) y una línea horizontal (que
pase por el centro de los faros) en
la pantalla.4. Con los faros y la batería en
estado normal, oriente los faros
de modo que la parte más intensa
se dirija a las líneas verticales y
horizontal.
5. Para orientar el faro de cruce a la
derecha o a la izquierda, gire el
destornillador en sentido horario o
antihorario. Para orientar el faro de
cruce hacia arriba o abajo, gire el
destornillador en sentido horario o
antihorario.
Para orientar el faro de carretera
hacia arriba o abajo, gire el
destornillador en sentido horario o
antihorario.
Orientación de los faros
antiniebla
Las luces antiniebla delanteras
pueden orientarse del mismo modo
que los faros. Con las luces
antiniebla delanteras y la batería en
estado normal, oriente las luces
antiniebla delanteras. Para orientar
las luces antiniebla delanteras hacia
arriba o hacia abajo, gire el
destornillador en sentido horario o
antihorario.
■Tipo Halógena■Tipo LED
OOS077060L/OOS077061L
OOS077062L
