2019 FIAT 500X Notice d'entretien (in French)

/: appuyer et relâcher les
boutons pour accéder aux affichages
d'information ou aux sous-menus d'une
rubrique du Menu principal.
OK: appuyer sur le bouton pour
accéder/sélectionner les affichages
d'information ou les sous-menus d'une
rubrique du Menu principal. Garder le
bouton appuyé pendant une seconde
pour reparamétrer les fonctions
affichées/sélectionnées.
MENU PRINCIPAL
Le Menu se compose des rubriques
suivantes :
VITESSE
TRIP
DRIVE MODE SELECTOR (selon le
modèle) / GSI
INFO VÉHICULE
DRIVER ASSIST
AUDIO
TÉLÉPHONE
NAVIGATION
ALERTES
RÉGL. VÉHICULE
Régl. Véhicule (Modification réglage
voiture)
Cette rubrique du Menu permet de
modifier les réglages concernant :
Arrêt moteur (selon le modèle) ;
Affichage ;
Unité de mesure ;
Horloge et Date ;
Sécurité ;
Sécurité / Aide ;
Feux ;
Portes & Verrouillage.
Arrêt moteur (si présent)
Permet de couper le moteur en cas
d’anomalie du Keyless Go en suivant la
procédure décrite à l’écran.
Écran
La rubrique « Affichage » permet
d'accéder aux réglages/informations
concernant : « Langue », « Voir
téléphone », « Voir navigation »,
« Réinitialisation automatique Trip B »,
« Répétition Drive Mode Selector »
(selon le modèle), « Réglages écran ».
Unités de mesure
La rubrique « Unité de mesure » permet
de sélectionner l'unité de mesure parmi :
« Impérial », « Métrique »,
« Personnaliser ».
Horloge et Date
La rubrique « Horloge et date » permet
d'effectuer les réglages suivants :
« Réglage heure », « Format de
l'heure », « Réglage date ».
Sécurité
La rubrique « Sécurité » permet
d'effectuer les réglages suivants :
« AIRBAG passager », « Beep vitesse »,« Beep ceintures de sécurité », « Hill
Hold Control ».
Le réglage « AIRBAG passager »
permet d'activer/désactiver l'airbag
passager :
protection du passager activée:
allumage à lumière fixe de la LED
ONsituée sur la planche de bord.
protection du passager
désactivée: allumage à lumière fixe du
LED
OFFsituée sur la planche de
bord.
Sécurité et Aide
Pour les réglages possibles, voir ce qui
est décrit au paragrapheUconnect™
dans le chapitre dédié.
Feux
La rubrique « Lumières » permet
d'effectuer les réglages suivants :
« Éclairage intérieur », « Capteur
phares », « Follow me » « Allumage des
phares à l'approche », « Feux autom. »,
« Feux de jour », « Feux cornering ».
Portes & Verrouillage
La rubrique « Portes & verrouillage »
permet d'effectuer les réglages suivants :
« Verrouillage Automatique »,
« Déverrouill. portes/sortie »,
« Verrouillage avec Phares
Clignotants », « Clax. verrouillage »,
« Télédémarr. claxon »,
55

« Téléverrouillage », « Déverrouillage »
(versions avec Keyless Entry), « Keyless
Entry ».
REMARQUE En présence du système
Uconnect™, certaines rubriques du
Menu sont affichées et gérées sur
l'écran du système et non sur l'écran
du combiné de bord (se reporter aux
indications du chapitre « Multimédias »
ou dans le supplément disponible en
ligne).TRIP COMPUTER
Le « Trip Computer » permet de
visualiser, dispositif de démarrage sur
MAR, les valeurs relatives au
fonctionnement de la voiture.
Cette fonction se caractérise par deux
mémoires distinctes, appelées « Trip A »
et « Trip B », qui enregistrent les
données des « missions complètes » de
la voiture (voyages) de manière
indépendante.
Le « TrajetA»etle«Trajet B »
permettent de visualiser les valeurs
suivantes :
Distance parcourue
Consommation moyenne
Vitesse moyenne
Durée du voyage (durée de conduite)Pour réinitialiser les valeurs, appuyer sur
le boutonOKfig. 54 au volant et le
maintenir enfoncé.
REMARQUE Les valeurs « Autonomie »
et « Consommation instantanée » ne
peuvent pas être mises à zéro.
54F1B0726
56
CONNAISSANCE DU COMBINÉ DE BORD

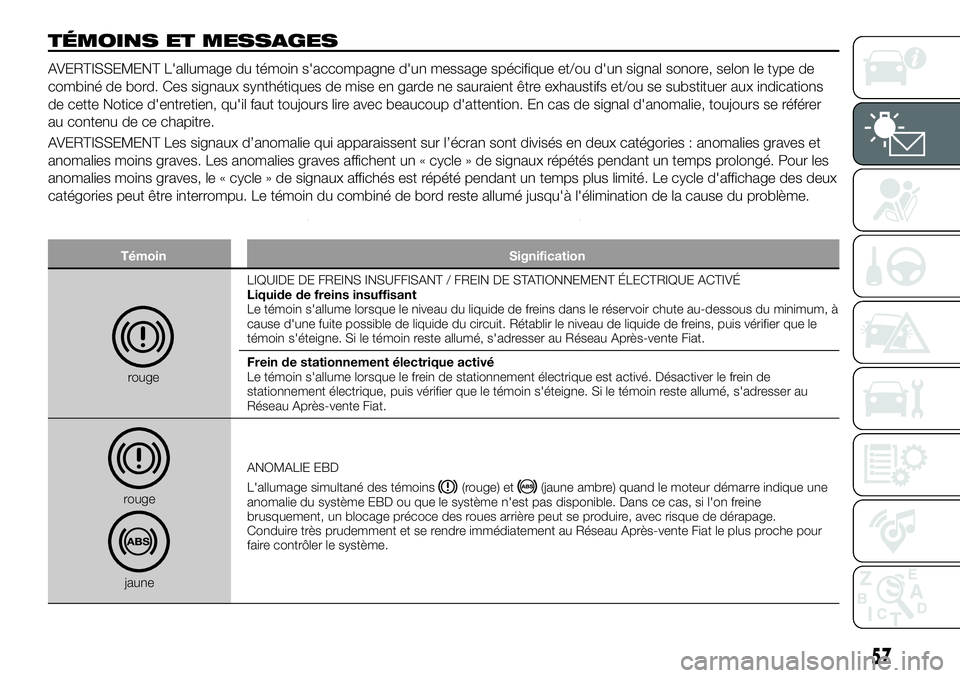

TÉMOINS ET MESSAGES
AVERTISSEMENT L'allumage du témoin s'accompagne d'un message spécifique et/ou d'un signal sonore, selon le type de
combiné de bord. Ces signaux synthétiques de mise en garde ne sauraient être exhaustifs et/ou se substituer aux indications
de cette Notice d'entretien, qu'il faut toujours lire avec beaucoup d'attention. En cas de signal d'anomalie, toujours se référer
au contenu de ce chapitre.
AVERTISSEMENT Les signaux d’anomalie qui apparaissent sur l’écran sont divisés en deux catégories : anomalies graves et
anomalies moins graves. Les anomalies graves affichent un « cycle » de signaux répétés pendant un temps prolongé. Pour les
anomalies moins graves, le « cycle » de signaux affichés est répété pendant un temps plus limité. Le cycle d'affichage des deux
catégories peut être interrompu. Le témoin du combiné de bord reste allumé jusqu'à l'élimination de la cause du problème.
Témoin Signification
rougeLIQUIDE DE FREINS INSUFFISANT / FREIN DE STATIONNEMENT ÉLECTRIQUE ACTIVÉ
Liquide de freins insuffisant
Le témoin s'allume lorsque le niveau du liquide de freins dans le réservoir chute au-dessous du minimum, à
cause d'une fuite possible de liquide du circuit. Rétablir le niveau de liquide de freins, puis vérifier que le
témoin s'éteigne. Si le témoin reste allumé, s'adresser au Réseau Après-vente Fiat.
Frein de stationnement électrique activé
Le témoin s'allume lorsque le frein de stationnement électrique est activé. Désactiver le frein de
stationnement électrique, puis vérifier que le témoin s'éteigne. Si le témoin reste allumé, s'adresser au
Réseau Après-vente Fiat.
rouge
jauneANOMALIE EBD
L'allumage simultané des témoins
(rouge) et(jaune ambre) quand le moteur démarre indique une
anomalie du système EBD ou que le système n'est pas disponible. Dans ce cas, si l'on freine
brusquement, un blocage précoce des roues arrière peut se produire, avec risque de dérapage.
Conduire très prudemment et se rendre immédiatement au Réseau Après-vente Fiat le plus proche pour
faire contrôler le système.
57

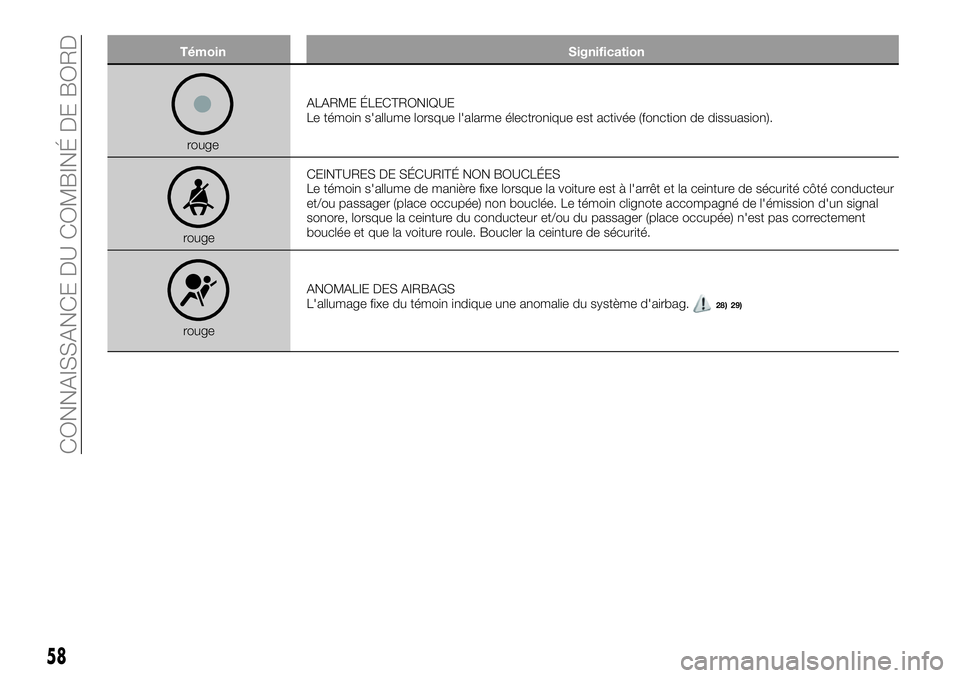

Témoin Signification
rougeALARME ÉLECTRONIQUE
Le témoin s'allume lorsque l'alarme électronique est activée (fonction de dissuasion).
rougeCEINTURES DE SÉCURITÉ NON BOUCLÉES
Le témoin s'allume de manière fixe lorsque la voiture est à l'arrêt et la ceinture de sécurité côté conducteur
et/ou passager (place occupée) non bouclée. Le témoin clignote accompagné de l'émission d'un signal
sonore, lorsque la ceinture du conducteur et/ou du passager (place occupée) n'est pas correctement
bouclée et que la voiture roule. Boucler la ceinture de sécurité.
rougeANOMALIE DES AIRBAGS
L'allumage fixe du témoin indique une anomalie du système d'airbag.
28) 29)
58
CONNAISSANCE DU COMBINÉ DE BORD

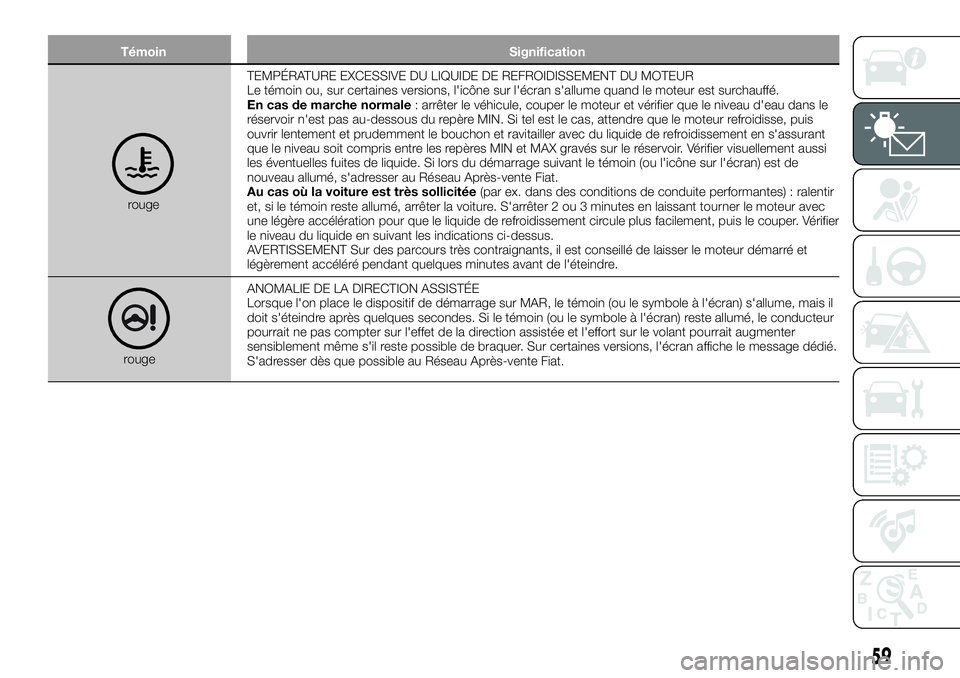

Témoin Signification
rougeTEMPÉRATURE EXCESSIVE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Le témoin ou, sur certaines versions, l'icône sur l'écran s'allume quand le moteur est surchauffé.
En cas de marche normale: arrêter le véhicule, couper le moteur et vérifier que le niveau d'eau dans le
réservoir n'est pas au-dessous du repère MIN. Si tel est le cas, attendre que le moteur refroidisse, puis
ouvrir lentement et prudemment le bouchon et ravitailler avec du liquide de refroidissement en s'assurant
que le niveau soit compris entre les repères MIN et MAX gravés sur le réservoir. Vérifier visuellement aussi
les éventuelles fuites de liquide. Si lors du démarrage suivant le témoin (ou l'icône sur l'écran) est de
nouveau allumé, s'adresser au Réseau Après-vente Fiat.
Au cas où la voiture est très sollicitée(par ex. dans des conditions de conduite performantes) : ralentir
et, si le témoin reste allumé, arrêter la voiture. S'arrêter 2 ou 3 minutes en laissant tourner le moteur avec
une légère accélération pour que le liquide de refroidissement circule plus facilement, puis le couper. Vérifier
le niveau du liquide en suivant les indications ci-dessus.
AVERTISSEMENT Sur des parcours très contraignants, il est conseillé de laisser le moteur démarré et
légèrement accéléré pendant quelques minutes avant de l'éteindre.
rougeANOMALIE DE LA DIRECTION ASSISTÉE
Lorsque l'on place le dispositif de démarrage sur MAR, le témoin (ou le symbole à l'écran) s'allume, mais il
doit s'éteindre après quelques secondes. Si le témoin (ou le symbole à l'écran) reste allumé, le conducteur
pourrait ne pas compter sur l'effet de la direction assistée et l'effort sur le volant pourrait augmenter
sensiblement même s'il reste possible de braquer. Sur certaines versions, l'écran affiche le message dédié.
S'adresser dès que possible au Réseau Après-vente Fiat.
59

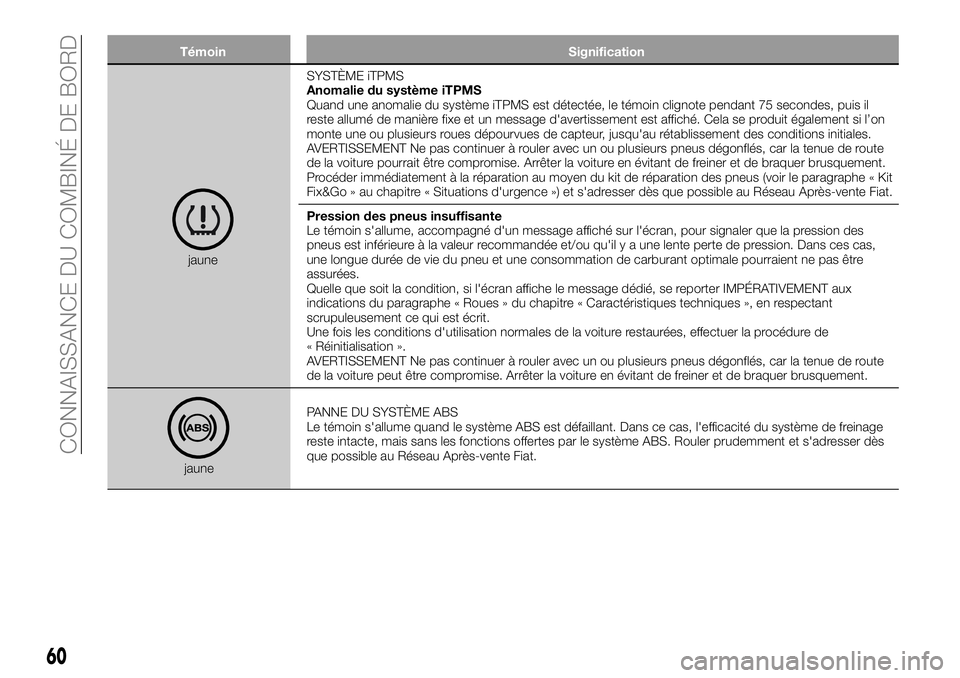

Témoin Signification
jauneSYSTÈME iTPMS
Anomalie du système iTPMS
Quand une anomalie du système iTPMS est détectée, le témoin clignote pendant 75 secondes, puis il
reste allumé de manière fixe et un message d'avertissement est affiché. Cela se produit également si l’on
monte une ou plusieurs roues dépourvues de capteur, jusqu'au rétablissement des conditions initiales.
AVERTISSEMENT Ne pas continuer à rouler avec un ou plusieurs pneus dégonflés, car la tenue de route
de la voiture pourrait être compromise. Arrêter la voiture en évitant de freiner et de braquer brusquement.
Procéder immédiatement à la réparation au moyen du kit de réparation des pneus (voir le paragraphe « Kit
Fix&Go » au chapitre « Situations d'urgence ») et s'adresser dès que possible au Réseau Après-vente Fiat.
Pression des pneus insuffisante
Le témoin s'allume, accompagné d'un message affiché sur l'écran, pour signaler que la pression des
pneus est inférieure à la valeur recommandée et/ou qu'il y a une lente perte de pression. Dans ces cas,
une longue durée de vie du pneu et une consommation de carburant optimale pourraient ne pas être
assurées.
Quelle que soit la condition, si l'écran affiche le message dédié, se reporter IMPÉRATIVEMENT aux
indications du paragraphe « Roues » du chapitre « Caractéristiques techniques », en respectant
scrupuleusement ce qui est écrit.
Une fois les conditions d'utilisation normales de la voiture restaurées, effectuer la procédure de
« Réinitialisation ».
AVERTISSEMENT Ne pas continuer à rouler avec un ou plusieurs pneus dégonflés, car la tenue de route
de la voiture peut être compromise. Arrêter la voiture en évitant de freiner et de braquer brusquement.
jaunePANNE DU SYSTÈME ABS
Le témoin s'allume quand le système ABS est défaillant. Dans ce cas, l'efficacité du système de freinage
reste intacte, mais sans les fonctions offertes par le système ABS. Rouler prudemment et s'adresser dès
que possible au Réseau Après-vente Fiat.
60
CONNAISSANCE DU COMBINÉ DE BORD

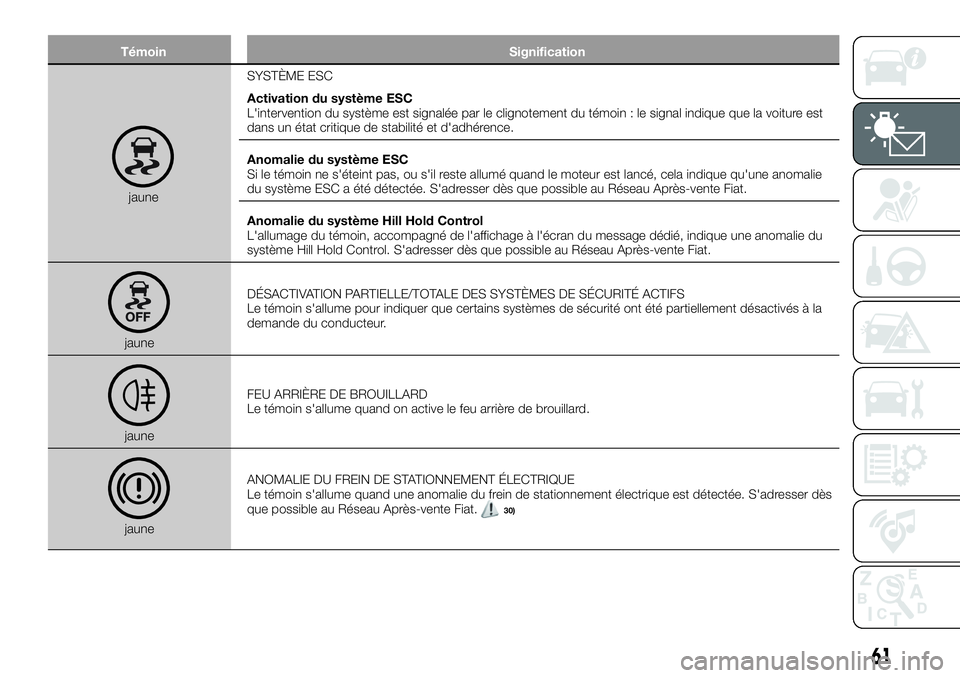

Témoin Signification
jauneSYSTÈME ESC
Activation du système ESC
L'intervention du système est signalée par le clignotement du témoin : le signal indique que la voiture est
dans un état critique de stabilité et d'adhérence.
Anomalie du système ESC
Si le témoin ne s'éteint pas, ou s'il reste allumé quand le moteur est lancé, cela indique qu'une anomalie
du système ESC a été détectée. S'adresser dès que possible au Réseau Après-vente Fiat.
Anomalie du système Hill Hold Control
L'allumage du témoin, accompagné de l'affichage à l'écran du message dédié, indique une anomalie du
système Hill Hold Control. S'adresser dès que possible au Réseau Après-vente Fiat.
jauneDÉSACTIVATION PARTIELLE/TOTALE DES SYSTÈMES DE SÉCURITÉ ACTIFS
Le témoin s'allume pour indiquer que certains systèmes de sécurité ont été partiellement désactivés à la
demande du conducteur.
jauneFEU ARRIÈRE DE BROUILLARD
Le témoin s'allume quand on active le feu arrière de brouillard.
jauneANOMALIE DU FREIN DE STATIONNEMENT ÉLECTRIQUE
Le témoin s'allume quand une anomalie du frein de stationnement électrique est détectée. S'adresser dès
que possible au Réseau Après-vente Fiat.
30)
61

Témoin Signification
jauneANOMALIE DU SYSTÈME EOBD/INJECTION
En conditions normales, quand on place le dispositif de démarrage sur MAR, le témoin s'allume, mais il
doit s'éteindre dès que le moteur est lancé. Le fonctionnement du témoin peut être vérifié au moyen
d'appareils spéciaux par les agents de contrôle de la circulation. Se conformer aux normes en vigueur
dans le pays où l'on circule.
13)
Anomalie du système d'injection
Si le témoin reste allumé ou s'allume quand la voiture roule, cela signale un dysfonctionnement du système
d'injection. Le témoin allumé de manière fixe signale un dysfonctionnement du système d'alimentation/
allumage qui risque de provoquer des émissions élevées à l'échappement, des pertes de performances,
une mauvaise maniabilité et une consommation élevée. Sur certaines versions, l'écran affiche le message
dédié. Le témoin s'éteint si l'anomalie disparaît, mais le système mémorise systématiquement le signal.
Dans ces conditions, on peut continuer à rouler en évitant toutefois de demander au moteur des efforts
trop lourds ou des vitesses élevées. L'utilisation prolongée de la voiture avec le témoin allumé de manière
fixe peut provoquer des dommages. Contacter au plus vite le Réseau Après-vente Fiat.
Catalyseur endommagé
Si le témoin clignote, cela signifie que le catalyseur pourrait être endommagé. Relâcher la pédale de
l'accélérateur, revenir à bas régime jusqu'à ce que le témoin ne clignote plus. Continuer de rouler à une
vitesse modérée, en essayant d'éviter des conditions de conduite qui peuvent provoquer des
clignotements ultérieurs et s'adresser dès que possible au Réseau Après-vente Fiat.
ANOMALIE DU SYSTÈME D'INJECTION D'AdBlue® (UREA) (versions Diesel)
(suivant modèle)
Le voyant s'allume, en même temps qu'un message dédié s'affiche sur le cadre (pour les versions /
marchés qui le prévoient) si vous insérez un liquide non conforme aux caractéristiques définies ou si une
consommation moyenne d'AdBlue® (UREA) supérieure à 50 % est détectée.
Contacter au plus vite le Réseau Après-vente Fiat.
Si l'anomalie n'est pas résolue, l'écran du combiné d'instruments affiche un message à chaque seuil
atteint, jusqu'à ce qu'il ne soit plus possible de démarrer le moteur.
Quand il restera environ 200 km avant d'empêcher le redémarrage du véhicule, un message dédié continu
(pour les versions / marchés qui le prévoient), accompagné d'un signal sonore, sera affiché sur le tableau
de bord.
62
CONNAISSANCE DU COMBINÉ DE BORD
