2019 FIAT 500X Notice d'entretien (in French)

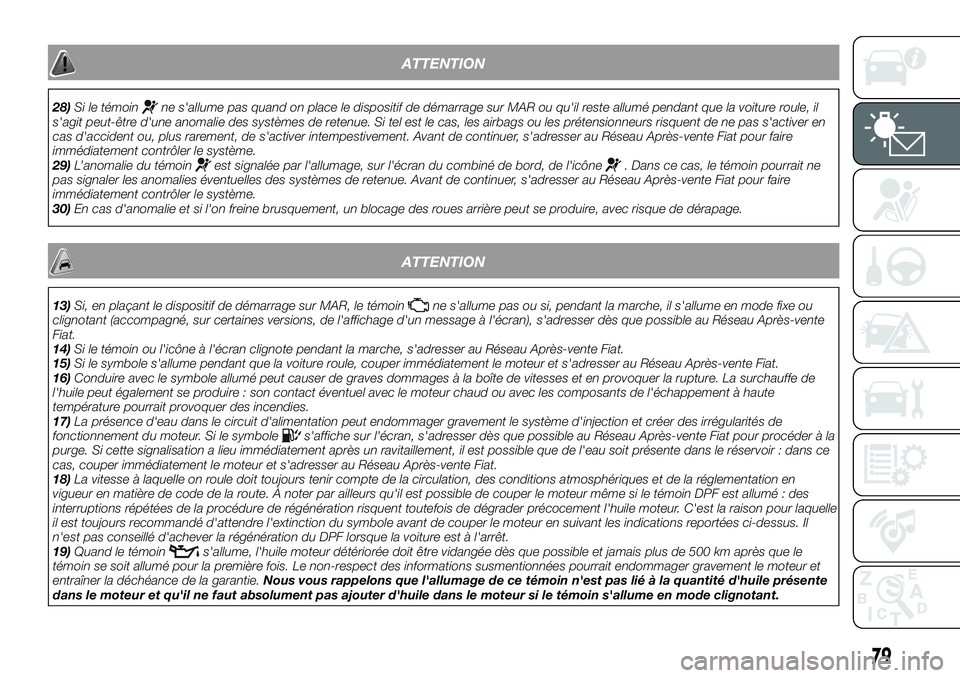

ATTENTION
28)Si le témoinne s'allume pas quand on place le dispositif de démarrage sur MAR ou qu'il reste allumé pendant que la voiture roule, il
s'agit peut-être d'une anomalie des systèmes de retenue. Si tel est le cas, les airbags ou les prétensionneurs risquent de ne pas s'activer en
cas d'accident ou, plus rarement, de s'activer intempestivement. Avant de continuer, s'adresser au Réseau Après-vente Fiat pour faire
immédiatement contrôler le système.
29)L’anomalie du témoin
est signalée par l'allumage, sur l'écran du combiné de bord, de l'icône. Dans ce cas, le témoin pourrait ne
pas signaler les anomalies éventuelles des systèmes de retenue. Avant de continuer, s'adresser au Réseau Après-vente Fiat pour faire
immédiatement contrôler le système.
30)En cas d'anomalie et si l'on freine brusquement, un blocage des roues arrière peut se produire, avec risque de dérapage.
ATTENTION
13)Si, en plaçant le dispositif de démarrage sur MAR, le témoinne s'allume pas ou si, pendant la marche, il s'allume en mode fixe ou
clignotant (accompagné, sur certaines versions, de l'affichage d'un message à l'écran), s'adresser dès que possible au Réseau Après-vente
Fiat.
14)Si le témoin ou l'icône à l'écran clignote pendant la marche, s'adresser au Réseau Après-vente Fiat.
15)Si le symbole s'allume pendant que la voiture roule, couper immédiatement le moteur et s'adresser au Réseau Après-vente Fiat.
16)Conduire avec le symbole allumé peut causer de graves dommages à la boîte de vitesses et en provoquer la rupture. La surchauffe de
l'huile peut également se produire : son contact éventuel avec le moteur chaud ou avec les composants de l'échappement à haute
température pourrait provoquer des incendies.
17)La présence d'eau dans le circuit d'alimentation peut endommager gravement le système d'injection et créer des irrégularités de
fonctionnement du moteur. Si le symbole
s'affiche sur l'écran, s'adresser dès que possible au Réseau Après-vente Fiat pour procéder à la
purge. Si cette signalisation a lieu immédiatement après un ravitaillement, il est possible que de l'eau soit présente dans le réservoir : dans ce
cas, couper immédiatement le moteur et s'adresser au Réseau Après-vente Fiat.
18)La vitesse à laquelle on roule doit toujours tenir compte de la circulation, des conditions atmosphériques et de la réglementation en
vigueur en matière de code de la route. À noter par ailleurs qu'il est possible de couper le moteur même si le témoin DPF est allumé : des
interruptions répétées de la procédure de régénération risquent toutefois de dégrader précocement l'huile moteur. C'est la raison pour laquelle
il est toujours recommandé d'attendre l'extinction du symbole avant de couper le moteur en suivant les indications reportées ci-dessus. Il
n'est pas conseillé d'achever la régénération du DPF lorsque la voiture est à l'arrêt.
19)Quand le témoin
s'allume, l'huile moteur détériorée doit être vidangée dès que possible et jamais plus de 500 km après que le
témoin se soit allumé pour la première fois. Le non-respect des informations susmentionnées pourrait endommager gravement le moteur et
entraîner la déchéance de la garantie.Nous vous rappelons que l'allumage de ce témoin n'est pas lié à la quantité d'huile présente
dans le moteur et qu'il ne faut absolument pas ajouter d'huile dans le moteur si le témoin s'allume en mode clignotant.
79

20)Si le symbole clignote pendant la marche, s'adresser au Réseau Après-vente Fiat.
21)Si le réservoir d’AdBlue® (UREA) est vide et le moteur est coupé, il n'est plus possible de le redémarrer tant que le réservoir d'AdBlue®
(UREA) ne contiendra pas au moins 5 litres d'AdBlue® (UREA).
80

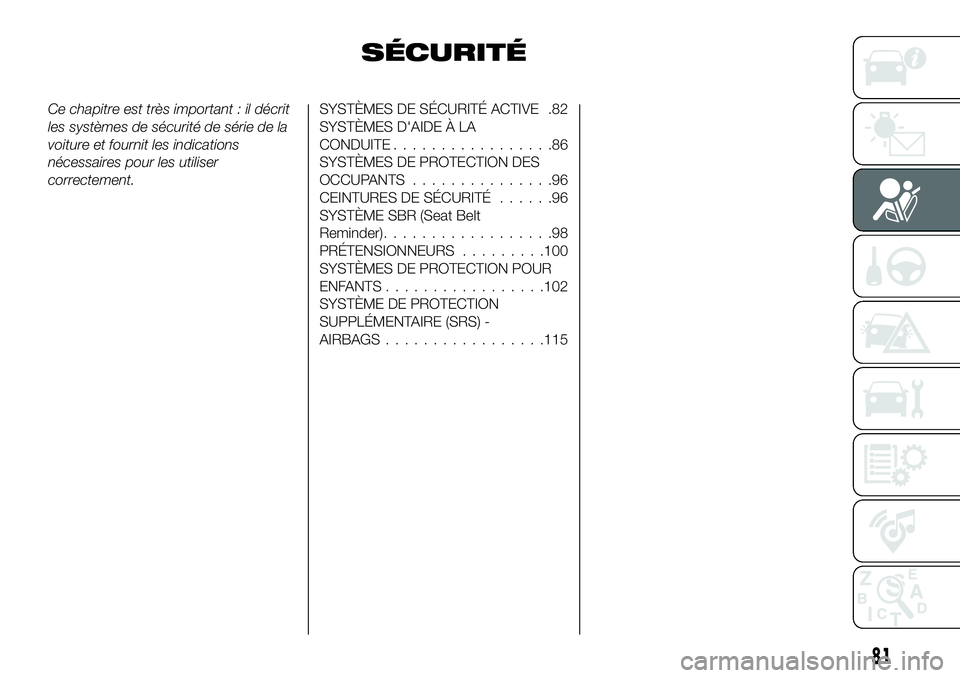

CONNAISSANCE DU COMBINÉ DE BORD

SÉCURITÉ
Ce chapitre est très important : il décrit
les systèmes de sécurité de série de la
voiture et fournit les indications
nécessaires pour les utiliser
correctement.SYSTÈMES DE SÉCURITÉ ACTIVE .82
SYSTÈMES D'AIDE À LA
CONDUITE.................86
SYSTÈMES DE PROTECTION DES
OCCUPANTS...............96
CEINTURES DE SÉCURITÉ......96
SYSTÈME SBR (Seat Belt
Reminder)..................98
PRÉTENSIONNEURS.........100
SYSTÈMES DE PROTECTION POUR
ENFANTS.................102
SYSTÈME DE PROTECTION
SUPPLÉMENTAIRE (SRS) -
AIRBAGS.................115
81

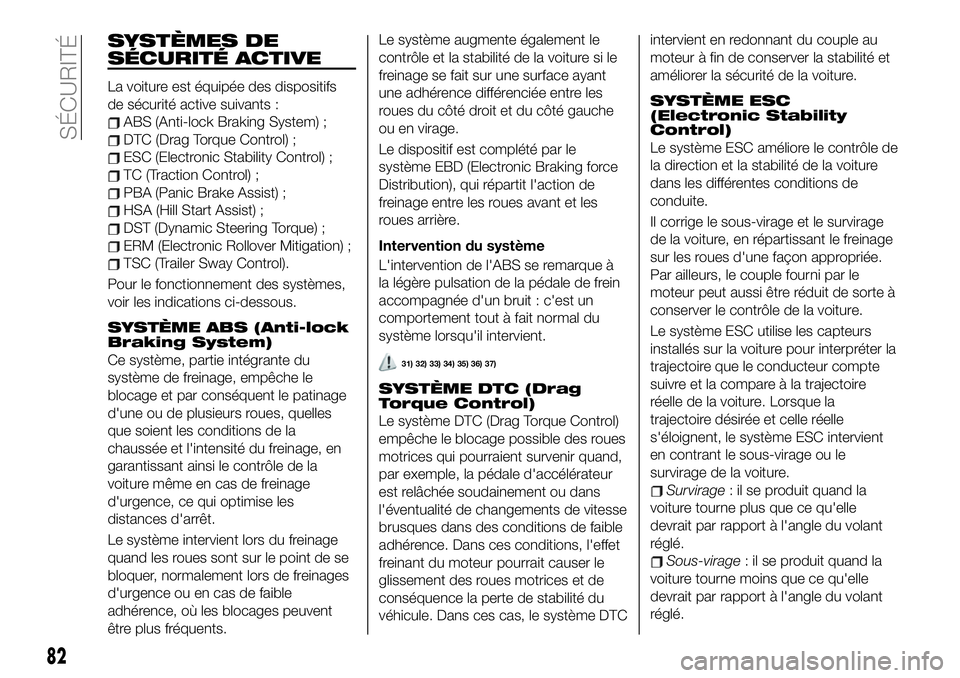

SYSTÈMES DE
SÉCURITÉ ACTIVE
La voiture est équipée des dispositifs
de sécurité active suivants :
ABS (Anti-lock Braking System) ;
DTC (Drag Torque Control) ;
ESC (Electronic Stability Control) ;
TC (Traction Control) ;
PBA (Panic Brake Assist) ;
HSA (Hill Start Assist) ;
DST (Dynamic Steering Torque) ;
ERM (Electronic Rollover Mitigation) ;
TSC (Trailer Sway Control).
Pour le fonctionnement des systèmes,
voir les indications ci-dessous.
SYSTÈME ABS (Anti-lock
Braking System)
Ce système, partie intégrante du
système de freinage, empêche le
blocage et par conséquent le patinage
d'une ou de plusieurs roues, quelles
que soient les conditions de la
chaussée et l'intensité du freinage, en
garantissant ainsi le contrôle de la
voiture même en cas de freinage
d'urgence, ce qui optimise les
distances d'arrêt.
Le système intervient lors du freinage
quand les roues sont sur le point de se
bloquer, normalement lors de freinages
d'urgence ou en cas de faible
adhérence, où les blocages peuvent
être plus fréquents.Le système augmente également le
contrôle et la stabilité de la voiture si le
freinage se fait sur une surface ayant
une adhérence différenciée entre les
roues du côté droit et du côté gauche
ou en virage.
Le dispositif est complété par le
système EBD (Electronic Braking force
Distribution), qui répartit l'action de
freinage entre les roues avant et les
roues arrière.
Intervention du système
L'intervention de l'ABS se remarque à
la légère pulsation de la pédale de frein
accompagnée d'un bruit : c'est un
comportement tout à fait normal du
système lorsqu'il intervient.31) 32) 33) 34) 35) 36) 37)
SYSTÈME DTC (Drag
Torque Control)
Le système DTC (Drag Torque Control)
empêche le blocage possible des roues
motrices qui pourraient survenir quand,
par exemple, la pédale d'accélérateur
est relâchée soudainement ou dans
l'éventualité de changements de vitesse
brusques dans des conditions de faible
adhérence. Dans ces conditions, l'effet
freinant du moteur pourrait causer le
glissement des roues motrices et de
conséquence la perte de stabilité du
véhicule. Dans ces cas, le système DTCintervient en redonnant du couple au
moteur à fin de conserver la stabilité et
améliorer la sécurité de la voiture.
SYSTÈME ESC
(Electronic Stability
Control)
Le système ESC améliore le contrôle de
la direction et la stabilité de la voiture
dans les différentes conditions de
conduite.
Il corrige le sous-virage et le survirage
de la voiture, en répartissant le freinage
sur les roues d'une façon appropriée.
Par ailleurs, le couple fourni par le
moteur peut aussi être réduit de sorte à
conserver le contrôle de la voiture.
Le système ESC utilise les capteurs
installés sur la voiture pour interpréter la
trajectoire que le conducteur compte
suivre et la compare à la trajectoire
réelle de la voiture. Lorsque la
trajectoire désirée et celle réelle
s'éloignent, le système ESC intervient
en contrant le sous-virage ou le
survirage de la voiture.
Survirage: il se produit quand la
voiture tourne plus que ce qu'elle
devrait par rapport à l'angle du volant
réglé.
Sous-virage: il se produit quand la
voiture tourne moins que ce qu'elle
devrait par rapport à l'angle du volant
réglé.
82
SÉCURITÉ

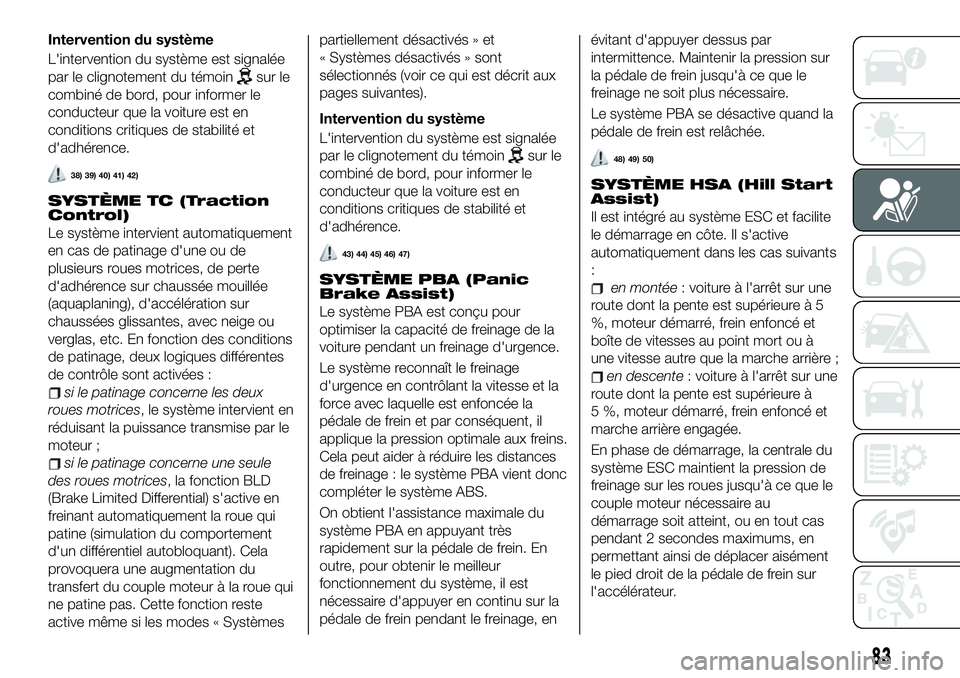

Intervention du système
L'intervention du système est signalée
par le clignotement du témoin
sur le
combiné de bord, pour informer le
conducteur que la voiture est en
conditions critiques de stabilité et
d'adhérence.
38) 39) 40) 41) 42)
SYSTÈME TC (Traction
Control)
Le système intervient automatiquement
en cas de patinage d'une ou de
plusieurs roues motrices, de perte
d'adhérence sur chaussée mouillée
(aquaplaning), d'accélération sur
chaussées glissantes, avec neige ou
verglas, etc. En fonction des conditions
de patinage, deux logiques différentes
de contrôle sont activées :
si le patinage concerne les deux
roues motrices, le système intervient en
réduisant la puissance transmise par le
moteur ;
si le patinage concerne une seule
des roues motrices, la fonction BLD
(Brake Limited Differential) s'active en
freinant automatiquement la roue qui
patine (simulation du comportement
d'un différentiel autobloquant). Cela
provoquera une augmentation du
transfert du couple moteur à la roue qui
ne patine pas. Cette fonction reste
active même si les modes « Systèmespartiellement désactivés » et
« Systèmes désactivés » sont
sélectionnés (voir ce qui est décrit aux
pages suivantes).
Intervention du système
L'intervention du système est signalée
par le clignotement du témoin
sur le
combiné de bord, pour informer le
conducteur que la voiture est en
conditions critiques de stabilité et
d'adhérence.
43) 44) 45) 46) 47)
SYSTÈME PBA (Panic
Brake Assist)
Le système PBA est conçu pour
optimiser la capacité de freinage de la
voiture pendant un freinage d'urgence.
Le système reconnaît le freinage
d'urgence en contrôlant la vitesse et la
force avec laquelle est enfoncée la
pédale de frein et par conséquent, il
applique la pression optimale aux freins.
Cela peut aider à réduire les distances
de freinage : le système PBA vient donc
compléter le système ABS.
On obtient l'assistance maximale du
système PBA en appuyant très
rapidement sur la pédale de frein. En
outre, pour obtenir le meilleur
fonctionnement du système, il est
nécessaire d'appuyer en continu sur la
pédale de frein pendant le freinage, enévitant d'appuyer dessus par
intermittence. Maintenir la pression sur
la pédale de frein jusqu'à ce que le
freinage ne soit plus nécessaire.
Le système PBA se désactive quand la
pédale de frein est relâchée.
48) 49) 50)
SYSTÈME HSA (Hill Start
Assist)
Il est intégré au système ESC et facilite
le démarrage en côte. Il s'active
automatiquement dans les cas suivants
:
en montée: voiture à l'arrêt sur une
route dont la pente est supérieure à 5
%, moteur démarré, frein enfoncé et
boîte de vitesses au point mort ou à
une vitesse autre que la marche arrière ;
en descente: voiture à l'arrêt sur une
route dont la pente est supérieure à
5 %, moteur démarré, frein enfoncé et
marche arrière engagée.
En phase de démarrage, la centrale du
système ESC maintient la pression de
freinage sur les roues jusqu'à ce que le
couple moteur nécessaire au
démarrage soit atteint, ou en tout cas
pendant 2 secondes maximums, en
permettant ainsi de déplacer aisément
le pied droit de la pédale de frein sur
l'accélérateur.
83

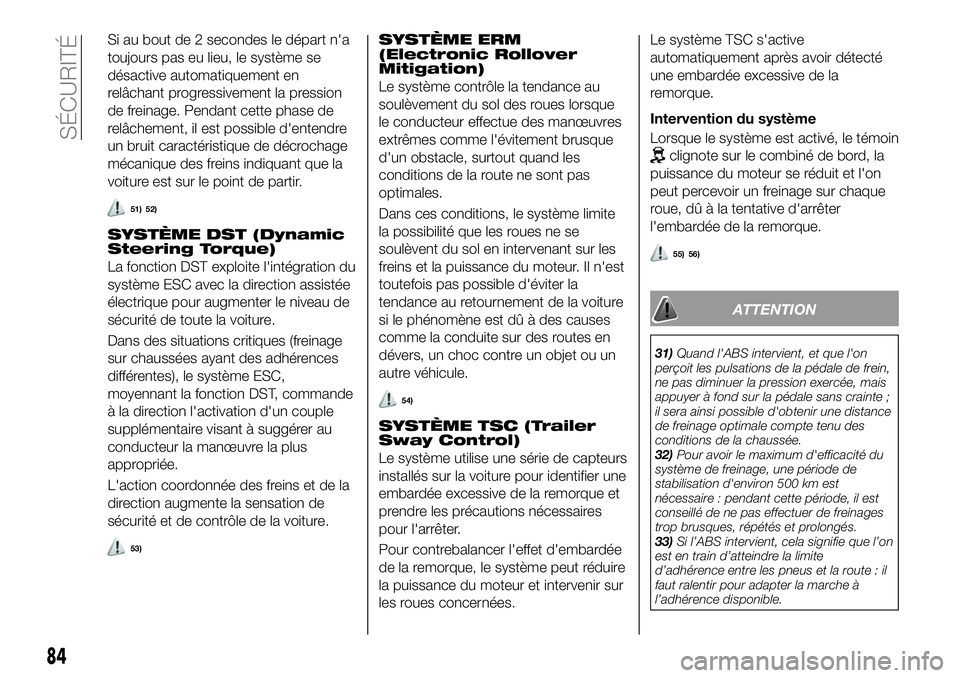

Si au bout de 2 secondes le départ n'a
toujours pas eu lieu, le système se
désactive automatiquement en
relâchant progressivement la pression
de freinage. Pendant cette phase de
relâchement, il est possible d'entendre
un bruit caractéristique de décrochage
mécanique des freins indiquant que la
voiture est sur le point de partir.
51) 52)
SYSTÈME DST (Dynamic
Steering Torque)
La fonction DST exploite l'intégration du
système ESC avec la direction assistée
électrique pour augmenter le niveau de
sécurité de toute la voiture.
Dans des situations critiques (freinage
sur chaussées ayant des adhérences
différentes), le système ESC,
moyennant la fonction DST, commande
à la direction l'activation d'un couple
supplémentaire visant à suggérer au
conducteur la manœuvre la plus
appropriée.
L'action coordonnée des freins et de la
direction augmente la sensation de
sécurité et de contrôle de la voiture.
53)
SYSTÈME ERM
(Electronic Rollover
Mitigation)
Le système contrôle la tendance au
soulèvement du sol des roues lorsque
le conducteur effectue des manœuvres
extrêmes comme l'évitement brusque
d'un obstacle, surtout quand les
conditions de la route ne sont pas
optimales.
Dans ces conditions, le système limite
la possibilité que les roues ne se
soulèvent du sol en intervenant sur les
freins et la puissance du moteur. Il n'est
toutefois pas possible d'éviter la
tendance au retournement de la voiture
si le phénomène est dû à des causes
comme la conduite sur des routes en
dévers, un choc contre un objet ou un
autre véhicule.
54)
SYSTÈME TSC (Trailer
Sway Control)
Le système utilise une série de capteurs
installés sur la voiture pour identifier une
embardée excessive de la remorque et
prendre les précautions nécessaires
pour l'arrêter.
Pour contrebalancer l'effet d'embardée
de la remorque, le système peut réduire
la puissance du moteur et intervenir sur
les roues concernées.Le système TSC s'active
automatiquement après avoir détecté
une embardée excessive de la
remorque.
Intervention du système
Lorsque le système est activé, le témoin
clignote sur le combiné de bord, la
puissance du moteur se réduit et l'on
peut percevoir un freinage sur chaque
roue, dû à la tentative d'arrêter
l'embardée de la remorque.
55) 56)
ATTENTION
31)Quand l'ABS intervient, et que l'on
perçoit les pulsations de la pédale de frein,
ne pas diminuer la pression exercée, mais
appuyer à fond sur la pédale sans crainte ;
il sera ainsi possible d'obtenir une distance
de freinage optimale compte tenu des
conditions de la chaussée.
32)Pour avoir le maximum d'efficacité du
système de freinage, une période de
stabilisation d'environ 500 km est
nécessaire : pendant cette période, il est
conseillé de ne pas effectuer de freinages
trop brusques, répétés et prolongés.
33)Si l’ABS intervient, cela signifie que l’on
est en train d’atteindre la limite
d’adhérence entre les pneus et la route : il
faut ralentir pour adapter la marche à
l’adhérence disponible.
84
SÉCURITÉ

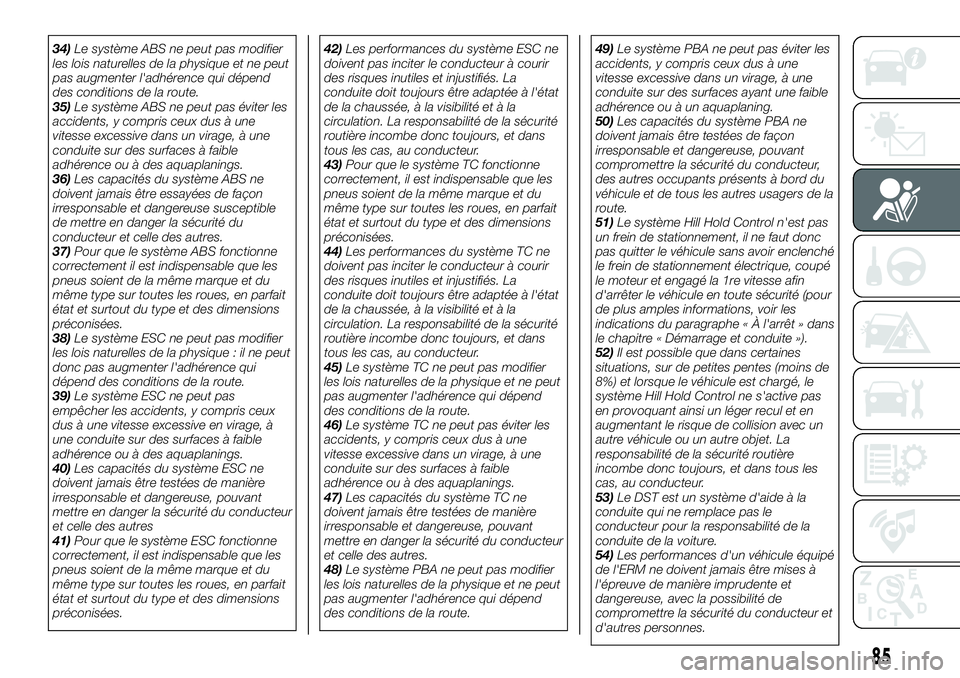

34)Le système ABS ne peut pas modifier
les lois naturelles de la physique et ne peut
pas augmenter l'adhérence qui dépend
des conditions de la route.
35)Le système ABS ne peut pas éviter les
accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
36)Les capacités du système ABS ne
doivent jamais être essayées de façon
irresponsable et dangereuse susceptible
de mettre en danger la sécurité du
conducteur et celle des autres.
37)Pour que le système ABS fonctionne
correctement il est indispensable que les
pneus soient de la même marque et du
même type sur toutes les roues, en parfait
état et surtout du type et des dimensions
préconisées.
38)Le système ESC ne peut pas modifier
les lois naturelles de la physique : il ne peut
donc pas augmenter l'adhérence qui
dépend des conditions de la route.
39)Le système ESC ne peut pas
empêcher les accidents, y compris ceux
dus à une vitesse excessive en virage, à
une conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
40)Les capacités du système ESC ne
doivent jamais être testées de manière
irresponsable et dangereuse, pouvant
mettre en danger la sécurité du conducteur
et celle des autres
41)Pour que le système ESC fonctionne
correctement, il est indispensable que les
pneus soient de la même marque et du
même type sur toutes les roues, en parfait
état et surtout du type et des dimensions
préconisées.42)Les performances du système ESC ne
doivent pas inciter le conducteur à courir
des risques inutiles et injustifiés. La
conduite doit toujours être adaptée à l'état
de la chaussée, à la visibilité et à la
circulation. La responsabilité de la sécurité
routière incombe donc toujours, et dans
tous les cas, au conducteur.
43)Pour que le système TC fonctionne
correctement, il est indispensable que les
pneus soient de la même marque et du
même type sur toutes les roues, en parfait
état et surtout du type et des dimensions
préconisées.
44)Les performances du système TC ne
doivent pas inciter le conducteur à courir
des risques inutiles et injustifiés. La
conduite doit toujours être adaptée à l'état
de la chaussée, à la visibilité et à la
circulation. La responsabilité de la sécurité
routière incombe donc toujours, et dans
tous les cas, au conducteur.
45)Le système TC ne peut pas modifier
les lois naturelles de la physique et ne peut
pas augmenter l'adhérence qui dépend
des conditions de la route.
46)Le système TC ne peut pas éviter les
accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
47)Les capacités du système TC ne
doivent jamais être testées de manière
irresponsable et dangereuse, pouvant
mettre en danger la sécurité du conducteur
et celle des autres.
48)Le système PBA ne peut pas modifier
les lois naturelles de la physique et ne peut
pas augmenter l'adhérence qui dépend
des conditions de la route.49)Le système PBA ne peut pas éviter les
accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une
conduite sur des surfaces ayant une faible
adhérence ou à un aquaplaning.
50)Les capacités du système PBA ne
doivent jamais être testées de façon
irresponsable et dangereuse, pouvant
compromettre la sécurité du conducteur,
des autres occupants présents à bord du
véhicule et de tous les autres usagers de la
route.
51)Le système Hill Hold Control n'est pas
un frein de stationnement, il ne faut donc
pas quitter le véhicule sans avoir enclenché
le frein de stationnement électrique, coupé
le moteur et engagé la 1re vitesse afin
d'arrêter le véhicule en toute sécurité (pour
de plus amples informations, voir les
indications du paragraphe « À l'arrêt » dans
le chapitre « Démarrage et conduite »).
52)Il est possible que dans certaines
situations, sur de petites pentes (moins de
8%) et lorsque le véhicule est chargé, le
système Hill Hold Control ne s'active pas
en provoquant ainsi un léger recul et en
augmentant le risque de collision avec un
autre véhicule ou un autre objet. La
responsabilité de la sécurité routière
incombe donc toujours, et dans tous les
cas, au conducteur.
53)Le DST est un système d'aide à la
conduite qui ne remplace pas le
conducteur pour la responsabilité de la
conduite de la voiture.
54)Les performances d'un véhicule équipé
de l'ERM ne doivent jamais être mises à
l'épreuve de manière imprudente et
dangereuse, avec la possibilité de
compromettre la sécurité du conducteur et
d'autres personnes.
85

55)En cas de traction de remorques, la
plus grande prudence est recommandée
lors de la conduite. Ne jamais dépasser les
charges maximales admises (voir la
description au paragraphe « Poids » au
chapitres « Caractéristiques techniques »).
56)Le système TSC n'est pas capable
d'arrêter les embardées de la remorque. Si
le système s'active pendant la conduite,
réduire la vitesse, arrêter la voiture dans un
lieu sûr et ranger correctement le
chargement pour empêcher toute
embardée de la remorque.SYSTÈMES D'AIDE À
LA CONDUITE
Sur la voiture peuvent être présents les
systèmes d'aide à la conduite suivants :
BSA (Blind Spot Assist) ;
FBC (Full Brake Control) ;
iTPMS (Indirect Tyre Pressure
Monitoring System).
Pour le fonctionnement des systèmes,
voir les indications des pages suivantes.
SYSTÈME BSA (Blind-
Spot Assist)
La voiture peut être équipée du
système BSA (Blind Spot Assist) pour la
surveillance des angles morts. Le
système BSA utilise deux capteurs
radar, situés dans le pare-chocs arrière
(un de chaque côté - voir fig. 55 ), pour
détecter la présence de véhicules
(voitures, camions, motos, etc.) dans
les angles morts de la zone latérale
arrière de la voiture.Le système avertit le conducteur de la
présence de véhicules dans les zones
de détection en allumant, du côté
correspondant, le témoin situé sur le
rétroviseur extérieur fig. 56, et en
émettant simultanément un signal
sonore.
55F1B0654
56F1B0094C
86
SÉCURITÉ
