2019 FIAT 500X Notice d'entretien (in French)

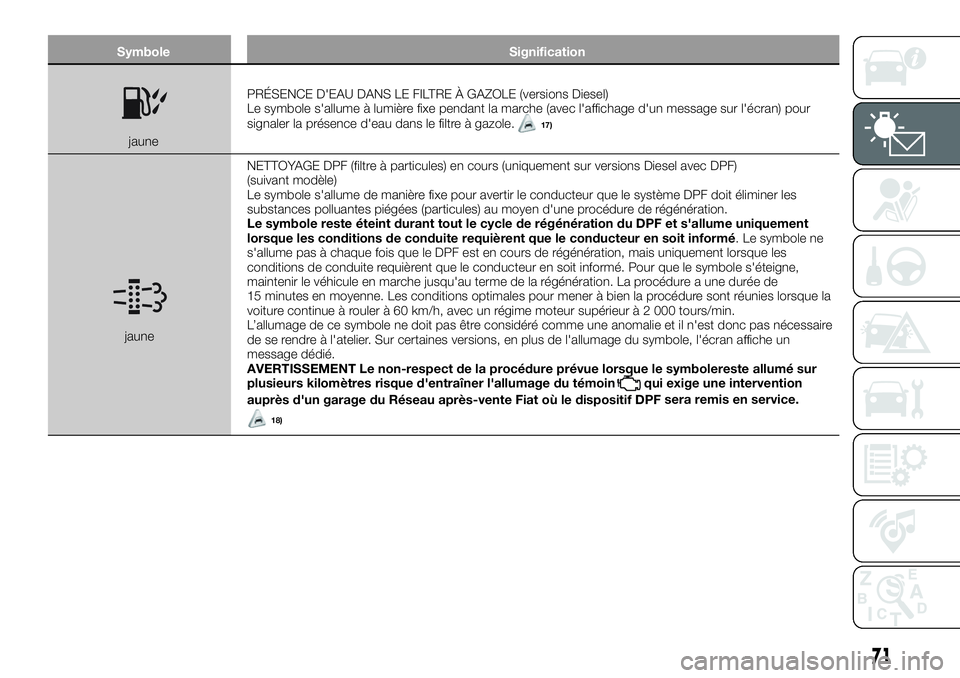

Symbole Signification
jaunePRÉSENCE D'EAU DANS LE FILTRE À GAZOLE (versions Diesel)
Le symbole s'allume à lumière fixe pendant la marche (avec l'affichage d'un message sur l'écran) pour
signaler la présence d'eau dans le filtre à gazole.
17)
jauneNETTOYAGE DPF (filtre à particules) en cours (uniquement sur versions Diesel avec DPF)
(suivant modèle)
Le symbole s'allume de manière fixe pour avertir le conducteur que le système DPF doit éliminer les
substances polluantes piégées (particules) au moyen d'une procédure de régénération.
Le symbole reste éteint durant tout le cycle de régénération du DPF et s'allume uniquement
lorsque les conditions de conduite requièrent que le conducteur en soit informé. Le symbole ne
s'allume pas à chaque fois que le DPF est en cours de régénération, mais uniquement lorsque les
conditions de conduite requièrent que le conducteur en soit informé. Pour que le symbole s'éteigne,
maintenir le véhicule en marche jusqu'au terme de la régénération. La procédure a une durée de
15 minutes en moyenne. Les conditions optimales pour mener à bien la procédure sont réunies lorsque la
voiture continue à rouler à 60 km/h, avec un régime moteur supérieur à 2 000 tours/min.
L’allumage de ce symbole ne doit pas être considéré comme une anomalie et il n'est donc pas nécessaire
de se rendre à l'atelier. Sur certaines versions, en plus de l'allumage du symbole, l'écran affiche un
message dédié.
AVERTISSEMENT Le non-respect de la procédure prévue lorsque le symbolereste allumé sur
plusieurs kilomètres risque d'entraîner l'allumage du témoin
auprès d'un garage du Réseau après-vente Fiat où le dispositif DPFsera remis en service.
18)
71
qui exige une intervention

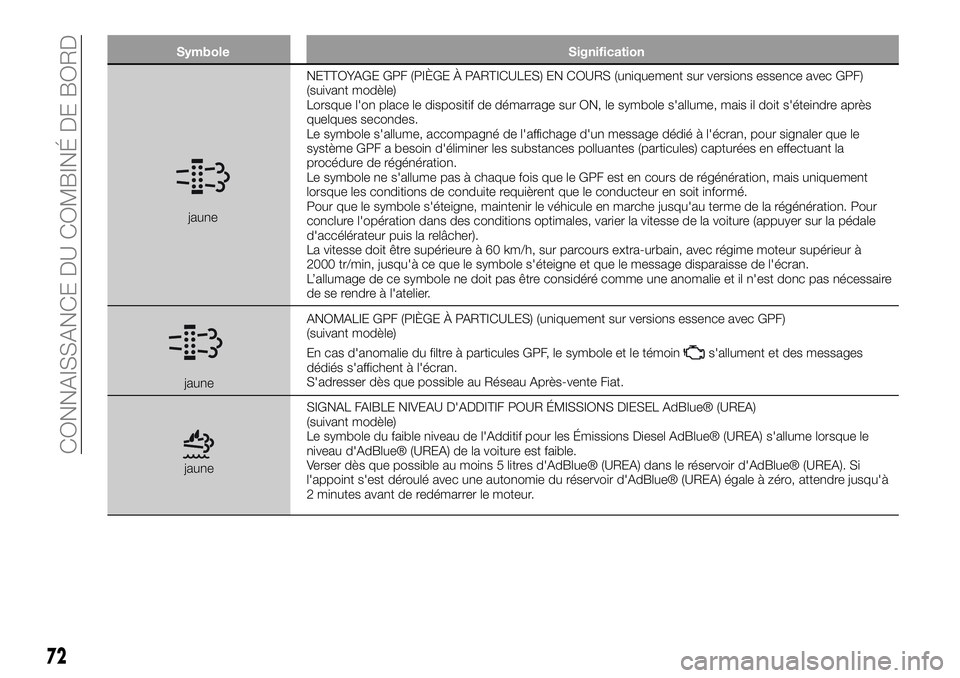

Symbole Signification
jauneNETTOYAGE GPF (PIÈGE À PARTICULES) EN COURS (uniquement sur versions essence avec GPF)
(suivant modèle)
Lorsque l'on place le dispositif de démarrage sur ON, le symbole s'allume, mais il doit s'éteindre après
quelques secondes.
Le symbole s'allume, accompagné de l'affichage d'un message dédié à l'écran, pour signaler que le
système GPF a besoin d'éliminer les substances polluantes (particules) capturées en effectuant la
procédure de régénération.
Le symbole ne s'allume pas à chaque fois que le GPF est en cours de régénération, mais uniquement
lorsque les conditions de conduite requièrent que le conducteur en soit informé.
Pour que le symbole s'éteigne, maintenir le véhicule en marche jusqu'au terme de la régénération. Pour
conclure l'opération dans des conditions optimales, varier la vitesse de la voiture (appuyer sur la pédale
d'accélérateur puis la relâcher).
La vitesse doit être supérieure à 60 km/h, sur parcours extra-urbain, avec régime moteur supérieur à
2000 tr/min, jusqu'à ce que le symbole s'éteigne et que le message disparaisse de l'écran.
L’allumage de ce symbole ne doit pas être considéré comme une anomalie et il n'est donc pas nécessaire
de se rendre à l'atelier.
jauneANOMALIE GPF (PIÈGE À PARTICULES) (uniquement sur versions essence avec GPF)
(suivant modèle)
En cas d'anomalie du filtre à particules GPF, le symbole et le témoin
s'allument et des messages
dédiés s'affichent à l'écran.
S'adresser dès que possible au Réseau Après-vente Fiat.
jauneSIGNAL FAIBLE NIVEAU D'ADDITIF POUR ÉMISSIONS DIESEL AdBlue® (UREA)
(suivant modèle)
Le symbole du faible niveau de l'Additif pour les Émissions Diesel AdBlue® (UREA) s'allume lorsque le
niveau d'AdBlue® (UREA) de la voiture est faible.
Verser dès que possible au moins 5 litres d'AdBlue® (UREA) dans le réservoir d'AdBlue® (UREA). Si
l'appoint s'est déroulé avec une autonomie du réservoir d'AdBlue® (UREA) égale à zéro, attendre jusqu'à
2 minutes avant de redémarrer le moteur.
72
CONNAISSANCE DU COMBINÉ DE BORD

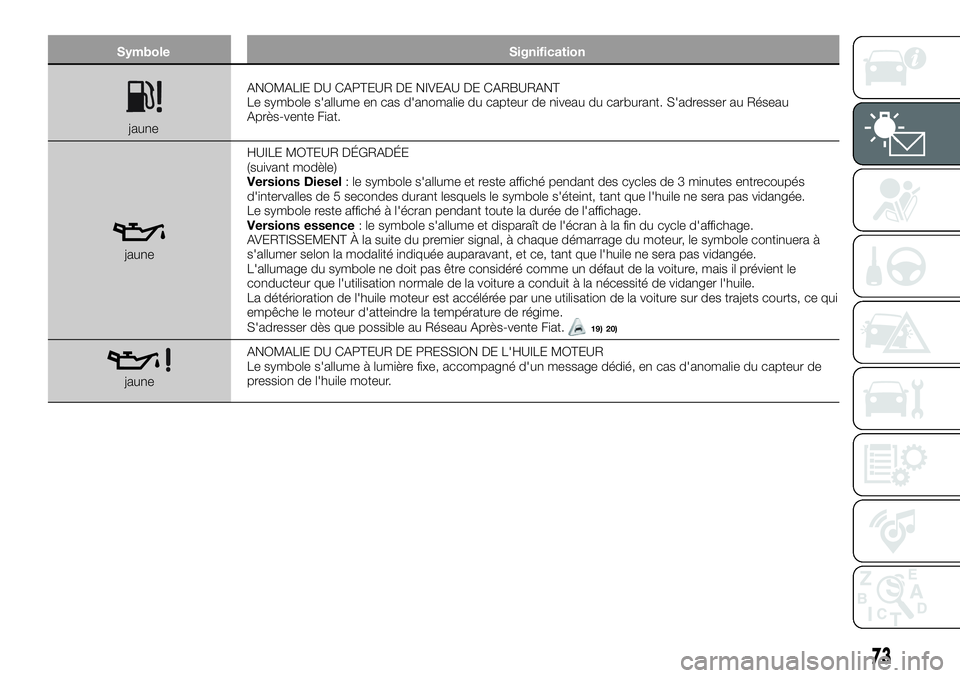

Symbole Signification
jauneANOMALIE DU CAPTEUR DE NIVEAU DE CARBURANT
Le symbole s'allume en cas d'anomalie du capteur de niveau du carburant. S'adresser au Réseau
Après-vente Fiat.
jauneHUILE MOTEUR DÉGRADÉE
(suivant modèle)
Versions Diesel: le symbole s'allume et reste affiché pendant des cycles de 3 minutes entrecoupés
d'intervalles de 5 secondes durant lesquels le symbole s'éteint, tant que l'huile ne sera pas vidangée.
Le symbole reste affiché à l'écran pendant toute la durée de l'affichage.
Versions essence: le symbole s'allume et disparaît de l'écran à la fin du cycle d'affichage.
AVERTISSEMENT À la suite du premier signal, à chaque démarrage du moteur, le symbole continuera à
s'allumer selon la modalité indiquée auparavant, et ce, tant que l'huile ne sera pas vidangée.
L'allumage du symbole ne doit pas être considéré comme un défaut de la voiture, mais il prévient le
conducteur que l'utilisation normale de la voiture a conduit à la nécessité de vidanger l'huile.
La détérioration de l'huile moteur est accélérée par une utilisation de la voiture sur des trajets courts, ce qui
empêche le moteur d'atteindre la température de régime.
S'adresser dès que possible au Réseau Après-vente Fiat.
19) 20)
jauneANOMALIE DU CAPTEUR DE PRESSION DE L'HUILE MOTEUR
Le symbole s'allume à lumière fixe, accompagné d'un message dédié, en cas d'anomalie du capteur de
pression de l'huile moteur.
73

Symbole Signification
jaunePANNE DU SYSTÈME TRAFFIC SIGN RECOGNITION (selon le modèle)
Le symbole s'allume, accompagné sur certaines versions de l'affichage d'un message, en cas d'anomalie
du système Traffic Sign Recognition.
S'adresser dès que possible au Réseau Après-vente Fiat.
jauneANOMALIE ADAPTIVE CRUISE CONTROL (ACC)
(suivant modèle)
Le symbole s'allume (accompagné de l'affichage d'un message à l'écran) pour signaler une anomalie du
système Adaptive Cruise Control (ACC). S'adresser au Réseau Après-vente Fiat.
jauneENTRETIEN PROGRAMMÉ (SERVICE)
Le « Plan d'Entretien Programmé » prévoit l'entretien de la voiture à des échéances préétablies (se reporter
au chapitre « Entretien de la voiture »). Lorsque l'entretien programmé (« révision ») se rapproche de
l'échéance prévue, en positionnant le dispositif de démarrage sur MAR, le symbole s'allume sur l'écran,
suivi du nombre de kilomètres/miles ou de jours (le cas échéant) qu'il reste avant l'échéance d'entretien de
la voiture.
Cet affichage est automatique, dispositif de démarrage sur MAR, lorsqu'il ne reste que 2 000 km avant
l'entretien ou bien, le cas échéant, 30 jours ; il est réaffiché chaque fois qu'on met le dispositif de
démarrage sur MAR. L'affichage se fait en km ou en miles selon le réglage de l'unité de mesure.
S'adresser au Réseau Après-vente Fiat qui est chargé, en plus des opérations d'entretien prévues dans le
« Plan d'Entretien Programmé », de la mise à zéro de l'affichage en question (réinitialisation).
blancCe symbole s'allume pour indiquer qu'il faut appuyer sur la pédale d'embrayage pour permettre le
démarrage.
blancCe symbole s'allume pour suggérer d'engager un rapport supérieur de la boîte de vitesses (augmentation
de rapport).
blancCe symbole s'allume pour suggérer d'engager un rapport inférieur de la boîte de vitesses (rétrogradage).
74
CONNAISSANCE DU COMBINÉ DE BORD

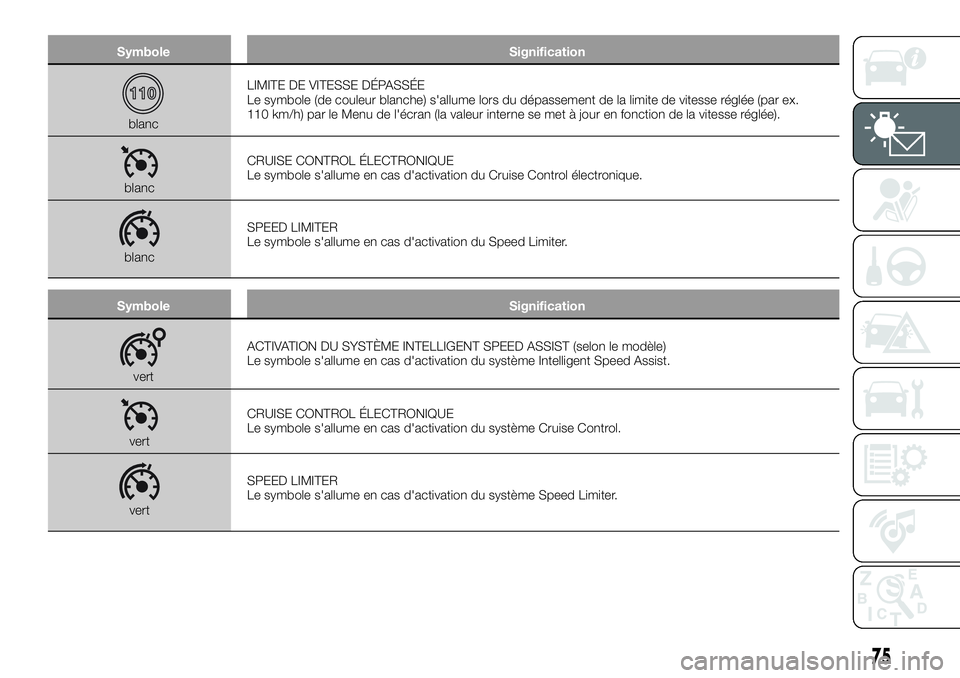

Symbole Signification
blancLIMITE DE VITESSE DÉPASSÉE
Le symbole (de couleur blanche) s'allume lors du dépassement de la limite de vitesse réglée (par ex.
110 km/h) par le Menu de l'écran (la valeur interne se met à jour en fonction de la vitesse réglée).
blancCRUISE CONTROL ÉLECTRONIQUE
Le symbole s'allume en cas d'activation du Cruise Control électronique.
blancSPEED LIMITER
Le symbole s'allume en cas d'activation du Speed Limiter.
Symbole Signification
vertACTIVATION DU SYSTÈME INTELLIGENT SPEED ASSIST (selon le modèle)
Le symbole s'allume en cas d'activation du système Intelligent Speed Assist.
vertCRUISE CONTROL ÉLECTRONIQUE
Le symbole s'allume en cas d'activation du système Cruise Control.
vertSPEED LIMITER
Le symbole s'allume en cas d'activation du système Speed Limiter.
75

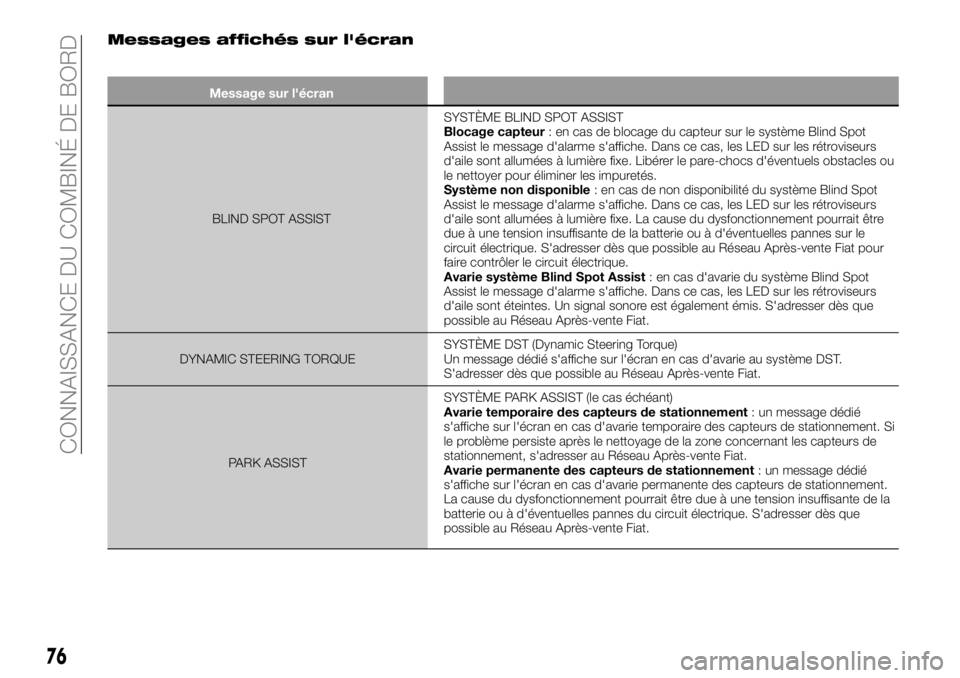

Messages affichés sur l'écran
Message sur l'écran
BLIND SPOT ASSISTSYSTÈME BLIND SPOT ASSIST
Blocage capteur: en cas de blocage du capteur sur le système Blind Spot
Assist le message d'alarme s'affiche. Dans ce cas, les LED sur les rétroviseurs
d'aile sont allumées à lumière fixe. Libérer le pare-chocs d'éventuels obstacles ou
le nettoyer pour éliminer les impuretés.
Système non disponible: en cas de non disponibilité du système Blind Spot
Assist le message d'alarme s'affiche. Dans ce cas, les LED sur les rétroviseurs
d'aile sont allumées à lumière fixe. La cause du dysfonctionnement pourrait être
due à une tension insuffisante de la batterie ou à d'éventuelles pannes sur le
circuit électrique. S'adresser dès que possible au Réseau Après-vente Fiat pour
faire contrôler le circuit électrique.
Avarie système Blind Spot Assist: en cas d'avarie du système Blind Spot
Assist le message d'alarme s'affiche. Dans ce cas, les LED sur les rétroviseurs
d'aile sont éteintes. Un signal sonore est également émis. S'adresser dès que
possible au Réseau Après-vente Fiat.
DYNAMIC STEERING TORQUESYSTÈME DST (Dynamic Steering Torque)
Un message dédié s'affiche sur l'écran en cas d'avarie au système DST.
S'adresser dès que possible au Réseau Après-vente Fiat.
PARK ASSISTSYSTÈME PARK ASSIST (le cas échéant)
Avarie temporaire des capteurs de stationnement: un message dédié
s'affiche sur l'écran en cas d'avarie temporaire des capteurs de stationnement. Si
le problème persiste après le nettoyage de la zone concernant les capteurs de
stationnement, s'adresser au Réseau Après-vente Fiat.
Avarie permanente des capteurs de stationnement: un message dédié
s'affiche sur l'écran en cas d'avarie permanente des capteurs de stationnement.
La cause du dysfonctionnement pourrait être due à une tension insuffisante de la
batterie ou à d'éventuelles pannes du circuit électrique. S'adresser dès que
possible au Réseau Après-vente Fiat.
76
CONNAISSANCE DU COMBINÉ DE BORD

Message sur l'écran
LANE ASSISTSYSTÈME LANE ASSIST
Obstruction de la caméra: un message dédié s'affiche sur l'écran en cas de
présence de saleté sur le pare-brise qui pourrait altérer le bon fonctionnement de
la caméra. Nettoyer le pare-brise avec un chiffon doux et propre, en veillant à ne
pas le rayer. Si l'anomalie persiste, s'adresser dès que possible au Réseau
Après-vente Fiat.
START&STOPACTIVATION/DÉSACTIVATION SYSTÈME START&STOP
Activation: l'activation du système est signalée par l'affichage d'un message sur
l'écran. Dans ce cas, la LED placée sur le bouton est éteinte.
Désactivation: la désactivation du système est signalée par l'affichage d'un
message sur l'écran. Dans ce cas, la LED placée sur le bouton est allumée.
MESSAGE « SERVICE » (ENTRETIEN PROGRAMMÉ)ENTRETIEN PROGRAMMÉ (SERVICE)
Lorsque l'entretien programmé (« coupon ») se rapproche de l'échéance prévue,
en positionnant le dispositif de démarrage sur MAR, l'inscription « Service »
s'affiche à l'écran, suivie du nombre de kilomètres/miles ou de jours (le cas
échéant) qu'il reste avant l'échéance d'entretien.
Cet affichage est automatique, dispositif de démarrage sur MAR, lorsqu'il ne reste
que 2 000 km avant l'entretien ou bien, le cas échéant, 30 jours ; il est réaffiché
chaque fois qu'on met le dispositif de démarrage sur MAR. L'affichage se fait
en km ou en miles selon le réglage de l'unité de mesure.
S'adresser au Réseau Après-vente Fiat qui est chargé, en plus des opérations
d'entretien prévues dans le « Plan d'Entretien Programmé », de la mise à zéro de
l'affichage en question (réinitialisation).
77

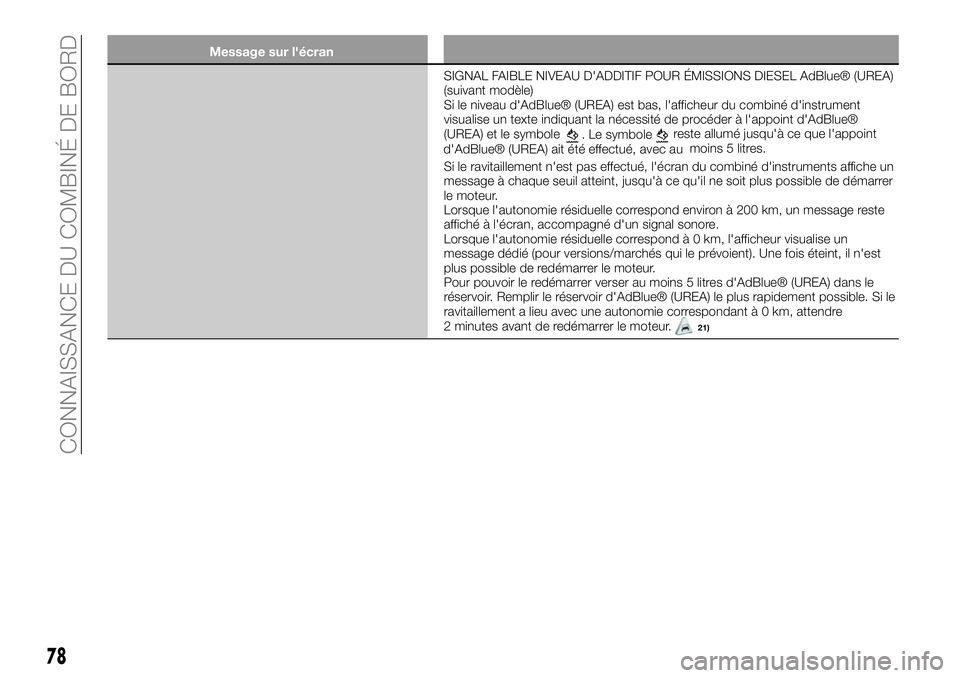

Message sur l'écran
SIGNAL FAIBLE NIVEAU D'ADDITIF POUR ÉMISSIONS DIESEL AdBlue® (UREA)
(suivant modèle)
Si le niveau d'AdBlue® (UREA) est bas, l'afficheur du combiné d'instrument
visualise un texte indiquant la nécessité de procéder à l'appoint d'AdBlue®
(UREA) et le symbole
.Le symbolereste allumé jusqu'à ce que l'appoint
moins 5 litres.
Si le ravitaillement n'est pas effectué, l'écran du combiné d'instruments affiche un
message à chaque seuil atteint, jusqu'à ce qu'il ne soit plus possible de démarrer
le moteur.
Lorsque l'autonomie résiduelle correspond environ à 200 km, un message reste
affiché à l'écran, accompagné d'un signal sonore.
Lorsque l'autonomie résiduelle correspond à 0 km, l'afficheur visualise un
message dédié (pour versions/marchés qui le prévoient). Une fois éteint, il n'est
plus possible de redémarrer le moteur.
Pour pouvoir le redémarrer verser au moins 5 litres d'AdBlue® (UREA) dans le
réservoir. Remplir le réservoir d'AdBlue® (UREA) le plus rapidement possible. Si le
ravitaillement a lieu avec une autonomie correspondant à 0 km, attendre
2 minutes avant de redémarrer le moteur.
21)
78
CONNAISSANCE DU COMBINÉ DE BORD
d'AdBlue® (UREA) ait été effectué, avec au
