2019 FIAT 500X Notice d'entretien (in French)

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle du niveau d'huile du groupe de renvoi de la
transmission de mouvement (PTU) (versions 4x4)●●
Contrôle du niveau d'huile du différentiel arrière (versions
4x4)●●
Contrôle
et
appoint
éventuel
du
niveau
d'huile
de

l'actionneur
électro-hydraulique
(versions
avec
boîte

automatique
à
double
embrayage)(4)
●
Vidange de l'huile moteur et remplacement du filtre à huile
(versions 1.0 et 1.3)(5)
Vidange de l'huile moteur et remplacement du filtre à huile
(versions 1.4 Turbo MultiAir)(6) (O) (●)
●●●●●
Remplacement des bougies d'allumage (versions 1.0 et
1.3)(7)●●
Remplacement des bougies d'allumage (versions
1.4 Turbo MultiAir)(7)●●●●●
(4) Contrôle à effectuer tous les ans pour les voitures roulant dans des pays aux conditions climatiques particulièrement sévères (climats froids).
(5) L’intervalle effectif de vidange de l'huile et de remplacement du filtre à huile moteur dépend des conditions d'utilisation de la voiture et est signalé par l'éclairage
d'un témoin ou par un message sur le combiné de bord. De toute façon, il ne doit pas dépasser 1 an.
(6) Si la voiture est utilisée pour un kilométrage annuel inférieur à 10 000 km, il faut vidanger l'huile moteur et remplacer le filtre tous les ans.
(O) Interventions préconisées
(●) Interventions obligatoires (7) Pour assurer le bon fonctionnement et éviter d'endommager grièvement le moteur, veiller à utiliser exclusivement des bougies certifiées pour cetype de moteur,
du même type et de la même marque (consulter le paragraphe « Moteur » au chapitre « Caractéristiques techniques ») ; respecter rigoureusement l'intervalle de
remplacement des bougies prévu dans le Plan d'Entretien Programmé. Pour le remplacement des bougies, il est conseillé de s'adresser au Réseau Après-vente
Fiat.
199

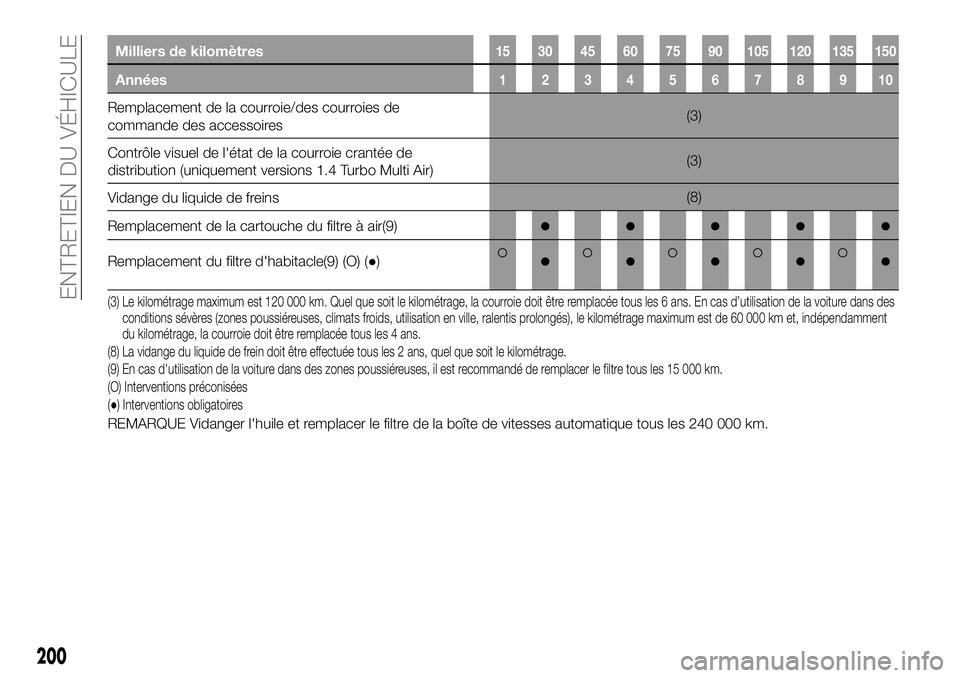

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Remplacement de la courroie/des courroies de
commande des accessoires(3)
Contrôle visuel de l'état de la courroie crantée de
distribution (uniquement versions 1.4 Turbo Multi Air)(3)
Vidange du liquide de freins(8)
Remplacement de la cartouche du filtre à air(9)
●●●●●
Remplacement du filtre d'habitacle(9) (O) (●)●●●●●
(3) Le kilométrage maximum est 120 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 6 ans. En cas d’utilisation de la voiture dans des
conditions sévères (zones poussiéreuses, climats froids, utilisation en ville, ralentis prolongés), le kilométrage maximum est de 60 000 km et, indépendamment
du kilométrage, la courroie doit être remplacée tous les 4 ans.
(8) La vidange du liquide de frein doit être effectuée tous les 2 ans, quel que soit le kilométrage.
(9) En cas d'utilisation de la voiture dans des zones poussiéreuses, il est recommandé de remplacer le filtre tous les 15 000 km.
(O) Interventions préconisées
(●) Interventions obligatoires
REMARQUE Vidanger l'huile et remplacer le filtre de la boîte de vitesses automatique tous les 240 000 km.
200
ENTRETIEN DU VÉHICULE

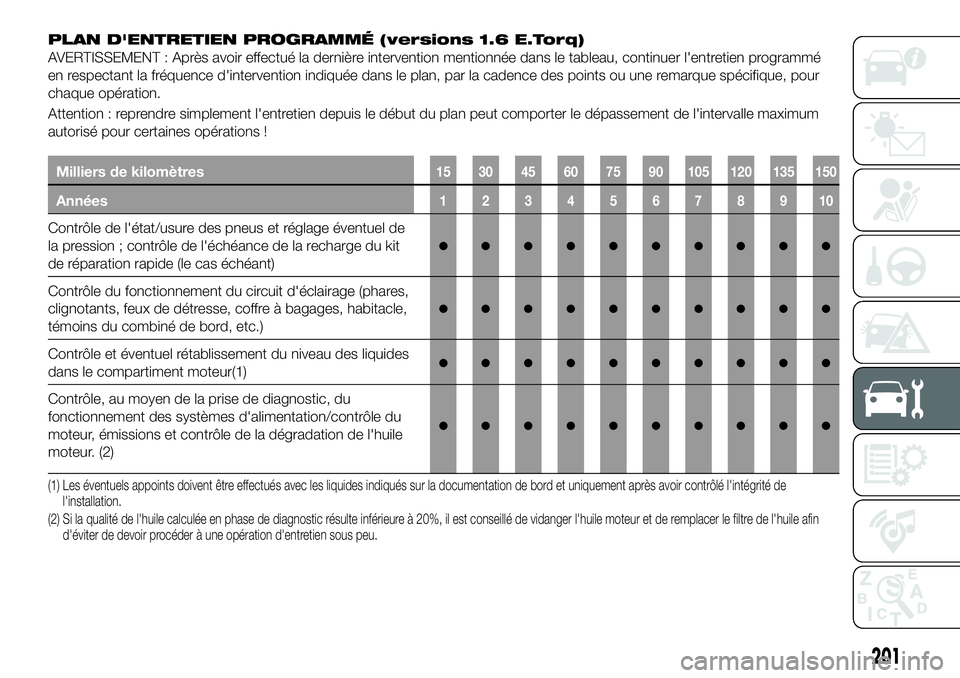

PLAN D'ENTRETIEN PROGRAMMÉ (versions 1.6 E.Torq)
AVERTISSEMENT : Après avoir effectué la dernière intervention mentionnée dans le tableau, continuer l'entretien programmé
en respectant la fréquence d'intervention indiquée dans le plan, par la cadence des points ou une remarque spécifique, pour
chaque opération.
Attention : reprendre simplement l'entretien depuis le début du plan peut comporter le dépassement de l'intervalle maximum
autorisé pour certaines opérations !
Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle de l'état/usure des pneus et réglage éventuel de
la pression ; contrôle de l'échéance de la recharge du kit
de réparation rapide (le cas échéant)
●●●●●●●●●●
Contrôle du fonctionnement du circuit d'éclairage (phares,
clignotants, feux de détresse, coffre à bagages, habitacle,
témoins du combiné de bord, etc.)
●●●●●●●●●●
Contrôle et éventuel rétablissement du niveau des liquides
dans le compartiment moteur(1)●●●●●●●●●●
Contrôle, au moyen de la prise de diagnostic, du
fonctionnement des systèmes d'alimentation/contrôle du
moteur, émissions et contrôle de la dégradation de l'huile
moteur. (2)
●●●●●●●●●●
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la documentation de bord et uniquement après avoir contrôlé l'intégrité de
l'installation.
(2) Si la qualité de l'huile calculée en phase de diagnostic résulte inférieure à 20%, il est conseillé de vidanger l'huile moteur et de remplacer le filtre de l'huile afin
d'éviter de devoir procéder à une opération d'entretien sous peu.
201

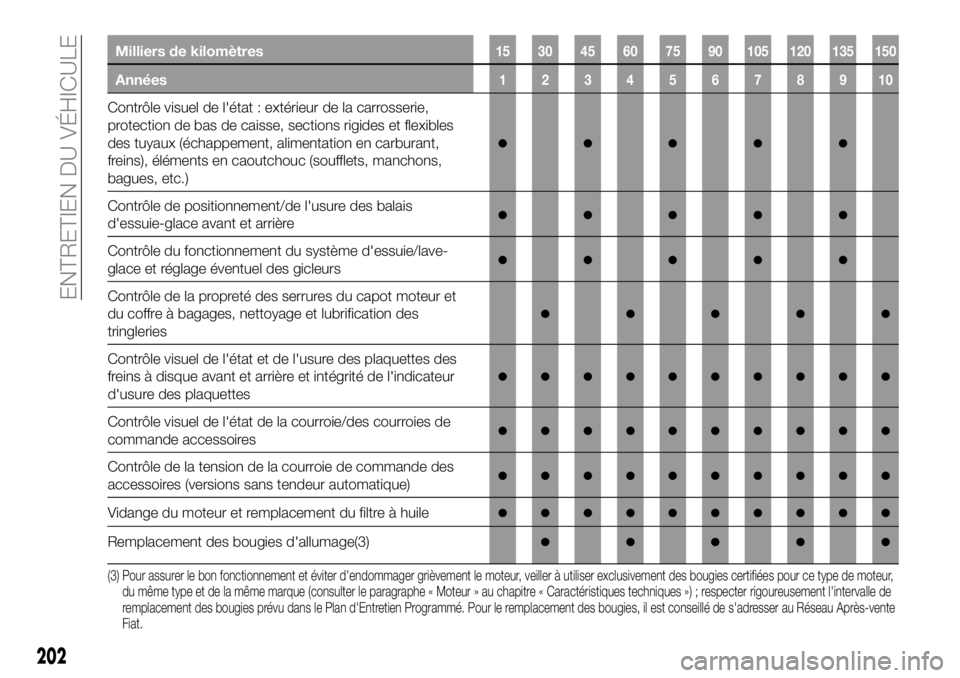

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle visuel de l'état : extérieur de la carrosserie,
protection de bas de caisse, sections rigides et flexibles
des tuyaux (échappement, alimentation en carburant,
freins), éléments en caoutchouc (soufflets, manchons,
bagues, etc.)
●●●●●
Contrôle de positionnement/de l'usure des balais
d'essuie-glace avant et arrière●●●●●
Contrôle du fonctionnement du système d'essuie/lave-
glace et réglage éventuel des gicleurs●●●●●
Contrôle de la propreté des serrures du capot moteur et
du coffre à bagages, nettoyage et lubrification des
tringleries
●●●●●
Contrôle visuel de l'état et de l'usure des plaquettes des
freins à disque avant et arrière et intégrité de l'indicateur
d'usure des plaquettes
●●●●●●●●●●
Contrôle visuel de l'état de la courroie/des courroies de
commande accessoires●●●●●●●●●●
Contrôle de la tension de la courroie de commande des
accessoires (versions sans tendeur automatique)●●●●●●●●●●
Vidange du moteur et remplacement du filtre à huile●●●●●●●●●●
Remplacement des bougies d'allumage(3)●●●●●
(3) Pour assurer le bon fonctionnement et éviter d'endommager grièvement le moteur, veiller à utiliser exclusivement des bougies certifiées pour cetype de moteur,
du même type et de la même marque (consulter le paragraphe « Moteur » au chapitre « Caractéristiques techniques ») ; respecter rigoureusement l'intervalle de
remplacement des bougies prévu dans le Plan d'Entretien Programmé. Pour le remplacement des bougies, il est conseillé de s'adresser au Réseau Après-vente
Fiat.
202
ENTRETIEN DU VÉHICULE

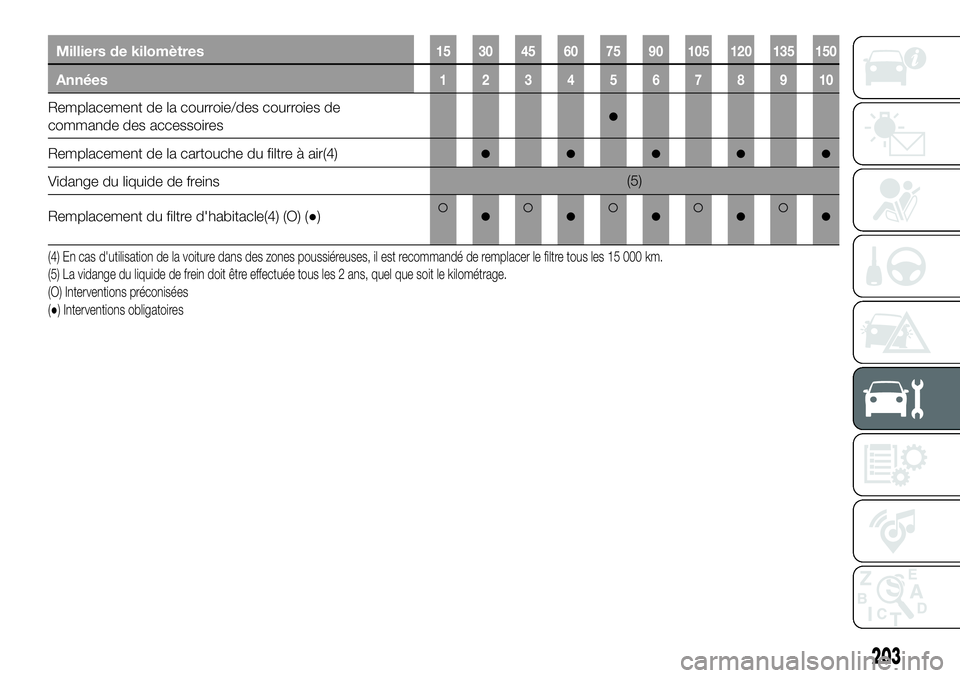

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Remplacement de la courroie/des courroies de
commande des accessoires●
Remplacement de la cartouche du filtre à air(4)●●●●●
Vidange du liquide de freins(5)
Remplacement du filtre d'habitacle(4) (O) (●)
●●●●●
(4) En cas d'utilisation de la voiture dans des zones poussiéreuses, il est recommandé de remplacer le filtre tous les 15 000 km.
(5) La vidange du liquide de frein doit être effectuée tous les 2 ans, quel que soit le kilométrage.
(O) Interventions préconisées
(●) Interventions obligatoires
203

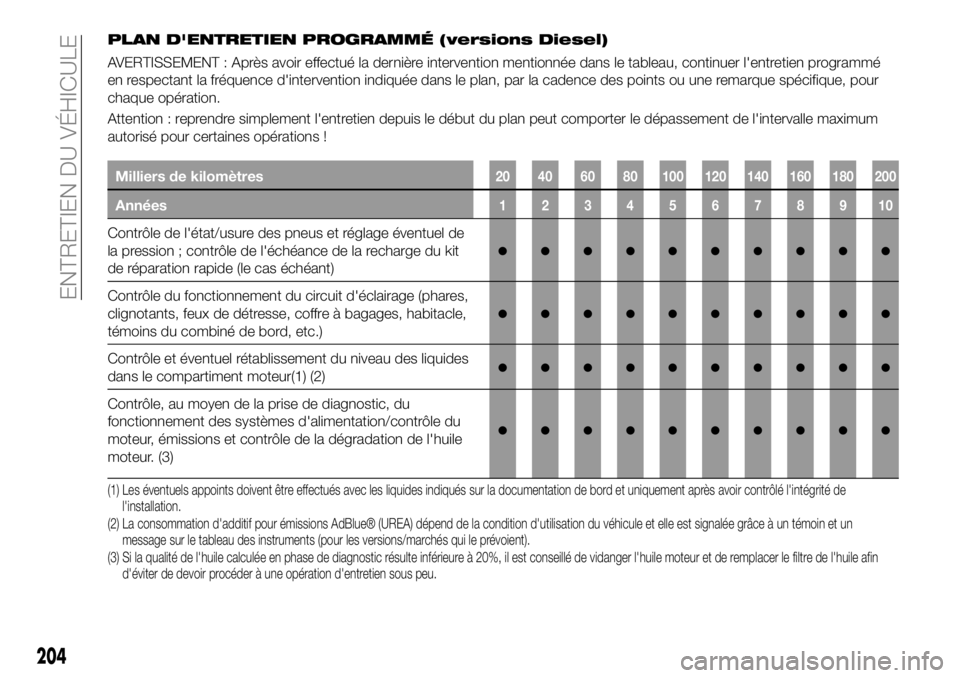

PLAN D'ENTRETIEN PROGRAMMÉ (versions Diesel)
AVERTISSEMENT : Après avoir effectué la dernière intervention mentionnée dans le tableau, continuer l'entretien programmé
en respectant la fréquence d'intervention indiquée dans le plan, par la cadence des points ou une remarque spécifique, pour
chaque opération.
Attention : reprendre simplement l'entretien depuis le début du plan peut comporter le dépassement de l'intervalle maximum
autorisé pour certaines opérations !
Milliers de kilomètres20 40 60 80 100 120 140 160 180 200
Années12345678910
Contrôle de l'état/usure des pneus et réglage éventuel de
la pression ; contrôle de l'échéance de la recharge du kit
de réparation rapide (le cas échéant)
●●●●●●●●●●
Contrôle du fonctionnement du circuit d'éclairage (phares,
clignotants, feux de détresse, coffre à bagages, habitacle,
témoins du combiné de bord, etc.)
●●●●●●●●●●
Contrôle et éventuel rétablissement du niveau des liquides
dans le compartiment moteur(1) (2)●●●●●●●●●●
Contrôle, au moyen de la prise de diagnostic, du
fonctionnement des systèmes d'alimentation/contrôle du
moteur, émissions et contrôle de la dégradation de l'huile
moteur. (3)
●●●●●●●●●●
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la documentation de bord et uniquement après avoir contrôlé l'intégrité de
l'installation.
(2) La consommation d'additif pour émissions AdBlue® (UREA) dépend de la condition d'utilisation du véhicule et elle est signalée grâce à un témoin etun
message sur le tableau des instruments (pour les versions/marchés qui le prévoient).
(3) Si la qualité de l'huile calculée en phase de diagnostic résulte inférieure à 20%, il est conseillé de vidanger l'huile moteur et de remplacer le filtre de l'huile afin
d'éviter de devoir procéder à une opération d'entretien sous peu.
204
ENTRETIEN DU VÉHICULE

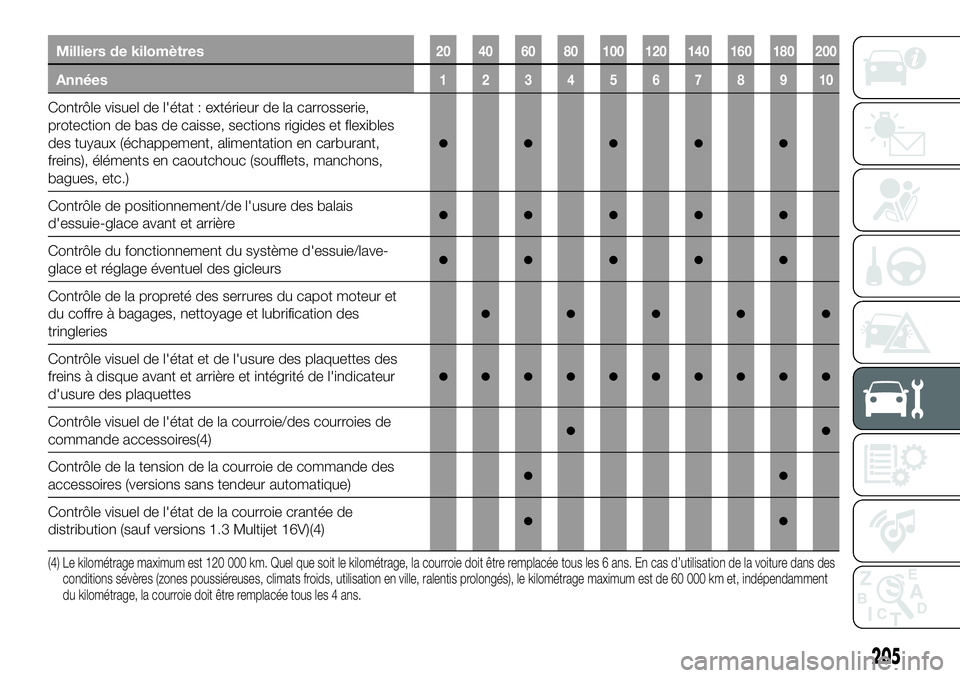

Milliers de kilomètres20 40 60 80 100 120 140 160 180 200
Années12345678910
Contrôle visuel de l'état : extérieur de la carrosserie,
protection de bas de caisse, sections rigides et flexibles
des tuyaux (échappement, alimentation en carburant,
freins), éléments en caoutchouc (soufflets, manchons,
bagues, etc.)
●●●●●
Contrôle de positionnement/de l'usure des balais
d'essuie-glace avant et arrière●●●●●
Contrôle du fonctionnement du système d'essuie/lave-
glace et réglage éventuel des gicleurs●●●●●
Contrôle de la propreté des serrures du capot moteur et
du coffre à bagages, nettoyage et lubrification des
tringleries
●●●●●
Contrôle visuel de l'état et de l'usure des plaquettes des
freins à disque avant et arrière et intégrité de l'indicateur
d'usure des plaquettes
●●●●●●●●●●
Contrôle visuel de l'état de la courroie/des courroies de
commande accessoires(4)●●
Contrôle de la tension de la courroie de commande des
accessoires (versions sans tendeur automatique)●●
Contrôle visuel de l'état de la courroie crantée de
distribution (sauf versions 1.3 Multijet 16V)(4)●●
(4) Le kilométrage maximum est 120 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 6 ans. En cas d’utilisation de la voiture dans des
conditions sévères (zones poussiéreuses, climats froids, utilisation en ville, ralentis prolongés), le kilométrage maximum est de 60 000 km et, indépendamment
du kilométrage, la courroie doit être remplacée tous les 4 ans.
205

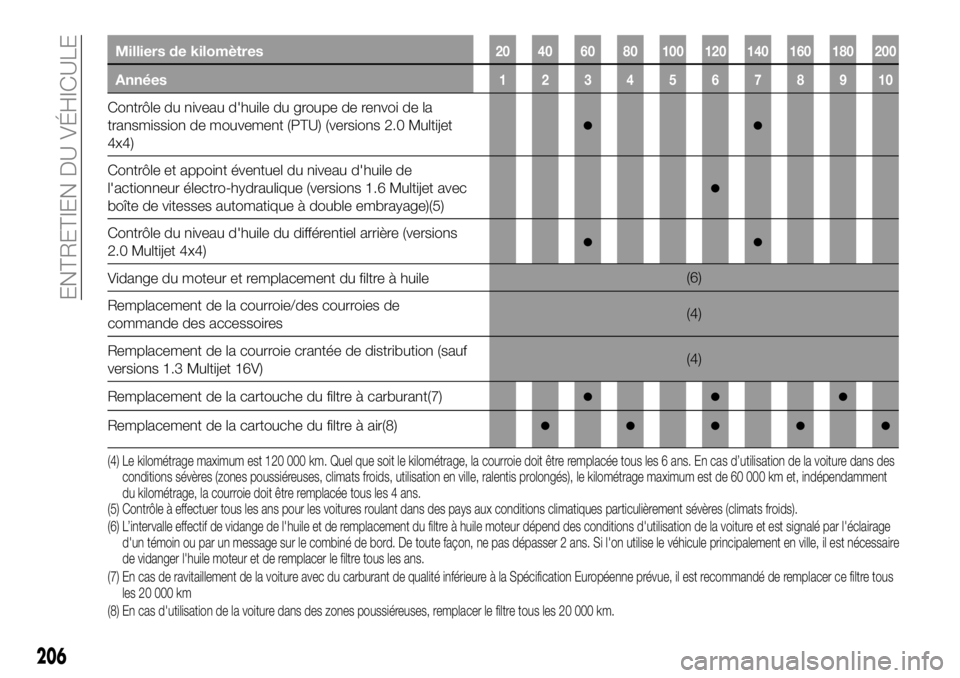

Milliers de kilomètres20 40 60 80 100 120 140 160 180 200
Années12345678910
Contrôle du niveau d'huile du groupe de renvoi de la
transmission de mouvement (PTU) (versions 2.0 Multijet
4x4)
●●
Contrôle et appoint éventuel du niveau d'huile de
l'actionneur électro-hydraulique (versions 1.6 Multijet avec
boîte de vitesses automatique à double embrayage)(5)
●
Contrôle du niveau d'huile du différentiel arrière (versions
2.0 Multijet 4x4)●●
Vidange du moteur et remplacement du filtre à huile(6)
Remplacement de la courroie/des courroies de
commande des accessoires(4)
Remplacement de la courroie crantée de distribution (sauf
versions 1.3 Multijet 16V)(4)
Remplacement de la cartouche du filtre à carburant(7)
●●●
Remplacement de la cartouche du filtre à air(8)●●●●●
(5) Contrôle à effectuer tous les ans pour les voitures roulant dans des pays aux conditions climatiques particulièrement sévères (climats froids).
(6) L’intervalle effectif de vidange de l'huile et de remplacement du filtre à huile moteur dépend des conditions d'utilisation de la voiture et est signalé par l'éclairage
d'un témoin ou par un message sur le combiné de bord. De toute façon, ne pas dépasser 2 ans. Si l'on utilise le véhicule principalement en ville, il est nécessaire
de vidanger l'huile moteur et de remplacer le filtre tous les ans. (4) Le kilométrage maximum est 120 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 6 ans. En cas d’utilisation de la voiture dans des
conditions sévères (zones poussiéreuses, climats froids, utilisation en ville, ralentis prolongés), le kilométrage maximum est de 60 000 km et, indépendamment
du kilométrage, la courroie doit être remplacée tous les 4 ans.
(7) En cas de ravitaillement de la voiture avec du carburant de qualité inférieure à la Spécification Européenne prévue, il est recommandé de remplacer ce filtre tous
les 20 000 km
(8) En cas d'utilisation de la voiture dans des zones poussiéreuses, remplacer le filtre tous les 20 000 km.
206
