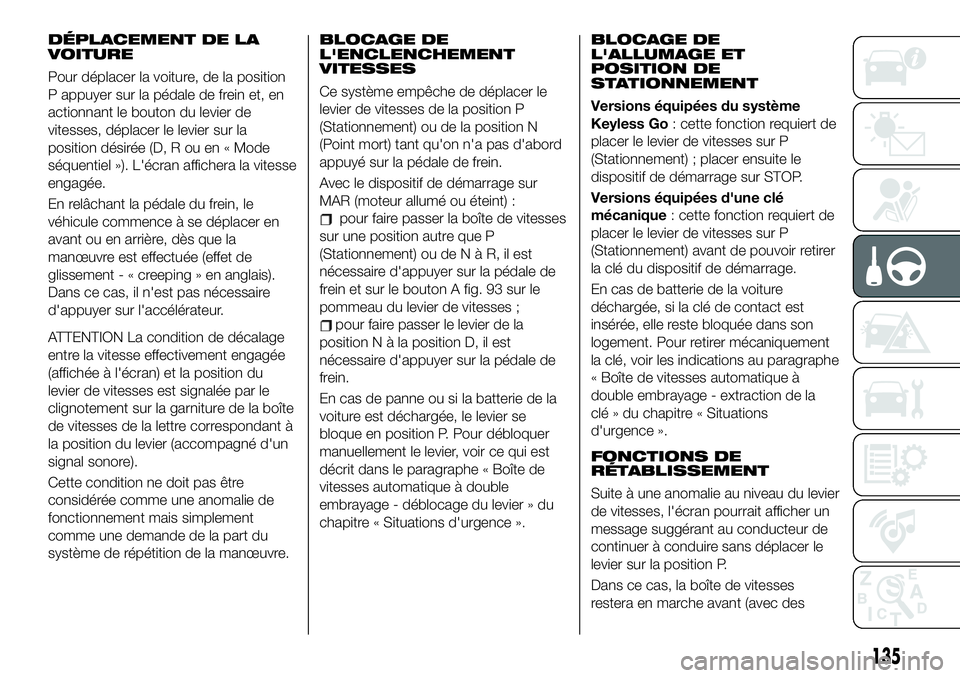

DÉPLACEMENT DE LA
VOITURE
Pour déplacer la voiture, de la position
P appuyer sur la pédale de frein et, en
actionnant le bouton du levier de
vitesses, déplacer le levier sur la
position désirée (D, R ou en « Mode
séquentiel »). L'écran affichera la vitesse
engagée.
En relâchant la pédale du frein, le
véhicule commence à se déplacer en
avant ou en arrière, dès que la
manœuvre est effectuée (effet de
glissement-«creeping » en anglais).
Dans ce cas, il n'est pas nécessaire
d'appuyer sur l'accélérateur.
ATTENTION La condition de décalage
entre la vitesse effectivement engagée
(affichée à l'écran) et la position du
levier de vitesses est signalée par le
clignotement sur la garniture de la boîte
de vitesses de la lettre correspondant à
la position du levier (accompagné d'un
signal sonore).
Cette condition ne doit pas être
considérée comme une anomalie de
fonctionnement mais simplement
comme une demande de la part du
système de répétition de la manœuvre.
BLOCAGE DE
L'ENCLENCHEMENT
VITESSES
Ce système empêche de déplacer le
levier de vitesses de la position P
(Stationnement) ou de la position N
(Point mort) tant qu'on n'a pas d'abord
appuyé sur la pédale de frein.
Avec le dispositif de démarrage sur
MAR (moteur allumé ou éteint) :
pour faire passer la boîte de vitesses
sur une position autre que P
(Stationnement) ou deNàR,ilest
nécessaire d'appuyer sur la pédale de
frein et sur le bouton A fig. 93 sur le
pommeau du levier de vitesses ;
pour faire passer le levier de la
positionNàlaposition D, il est
nécessaire d'appuyer sur la pédale de
frein.
En cas de panne ou si la batterie de la
voiture est déchargée, le levier se
bloque en position P. Pour débloquer
manuellement le levier, voir ce qui est
décrit dans le paragraphe « Boîte de
vitesses automatique à double
embrayage - déblocage du levier » du
chapitre « Situations d'urgence ».
BLOCAGE DE
L'ALLUMAGE ET
POSITION DE
STATIONNEMENT
Versions équipées du système
Keyless Go: cette fonction requiert de
placer le levier de vitesses sur P
(Stationnement) ; placer ensuite le
dispositif de démarrage sur STOP.
Versions équipées d'une clé
mécanique: cette fonction requiert de
placer le levier de vitesses sur P
(Stationnement) avant de pouvoir retirer
la clé du dispositif de démarrage.
En cas de batterie de la voiture
déchargée, si la clé de contact est
insérée, elle reste bloquée dans son
logement. Pour retirer mécaniquement
la clé, voir les indications au paragraphe
« Boîte de vitesses automatique à
double embrayage - extraction de la
clé » du chapitre « Situations
d'urgence ».
FONCTIONS DE
RÉTABLISSEMENT
Suite à une anomalie au niveau du levier
de vitesses, l'écran pourrait afficher un
message suggérant au conducteur de
continuer à conduire sans déplacer le
levier sur la position P.
Dans ce cas, la boîte de vitesses
restera en marche avant (avec des
135

performances réduites), même en
positionnant le levier sur R ou sur N.
Une fois que le levier est positionné sur
P, ou après avoir éteint le véhicule, il ne
sera plus possible de sélectionner ni la
position R ni aucune marche avant.
Dans ce cas, s'adresser au Réseau
Après-vente Fiat.
ATTENTION
115)Ne jamais utiliser la position P
(Stationnement) en remplacement du frein
de stationnement électrique. Quand on
gare la voiture, toujours activer le frein de
stationnement électrique pour éviter des
mouvements incontrôlés de la voiture.
116)Si la position P (Stationnement) n'est
pas enclenchée, la voiture pourrait se
déplacer et blesser des personnes. Avant
de quitter la voiture, s'assurer que le levier
de vitesses est sur P et que le frein de
stationnement électrique est actionné.
117)Ne pas placer le levier de vitesses sur
N (Point mort) ou arrêter le moteur pour
parcourir une route en descente. Ce type
de conduite est dangereux et réduit la
possibilité d'intervenir en cas de variations
soudaines du flux de la circulation ou de la
chaussée. On risque de perdre le contrôle
de la voiture et de provoquer des
accidents.
118)Ne jamais laisser des enfants seuls
dans le véhicule sans surveillance. Quand
on quitte la voiture, toujours retirer la clé du
contact et l'emporter avec soi.
ATTENTION
42)Avant de déplacer le levier de vitesses
de la position P (Stationnement), placer le
dispositif de démarrage sur MAR et
appuyer sur la pédale de frein. Sinon, le
levier de vitesses pourrait être endommagé.
43)Si le véhicule se trouve sur une
chaussée en pente, actionner
systématiquement le frein de stationnement
électrique, AVANT de placer le levier de
vitesses sur P.
44)Enclencher la marche arrière
uniquement lorsque le véhicule est à l'arrêt,
le régime moteur au ralenti et la pédale
d'accélérateur entièrement relâchée.
45)Une utilisation incorrecte des leviers
(leviers poussés vers la planche de bord)
pourrait provoquer la rupture des leviers.
SYSTÈME
START&STOP
(suivant modèle)
Le système Start&Stop coupe
automatiquement le moteur chaque fois
que la voiture est à l'arrêt et le
redémarre quand le conducteur décide
de se remettre en route.
Ce système permet d'accroître le
rendement du véhicule tout en
réduisant sa consommation, les
émissions de gaz nocifs et la pollution
acoustique.
AVERTISSEMENT Chaque fois que le
moteur démarre, le système
s'enclenche automatiquement,
indépendamment de la condition
(système activé ou désactivé) présente
avant l'extinction du moteur.
119)
46)
136
DÉMARRAGE ET CONDUITE

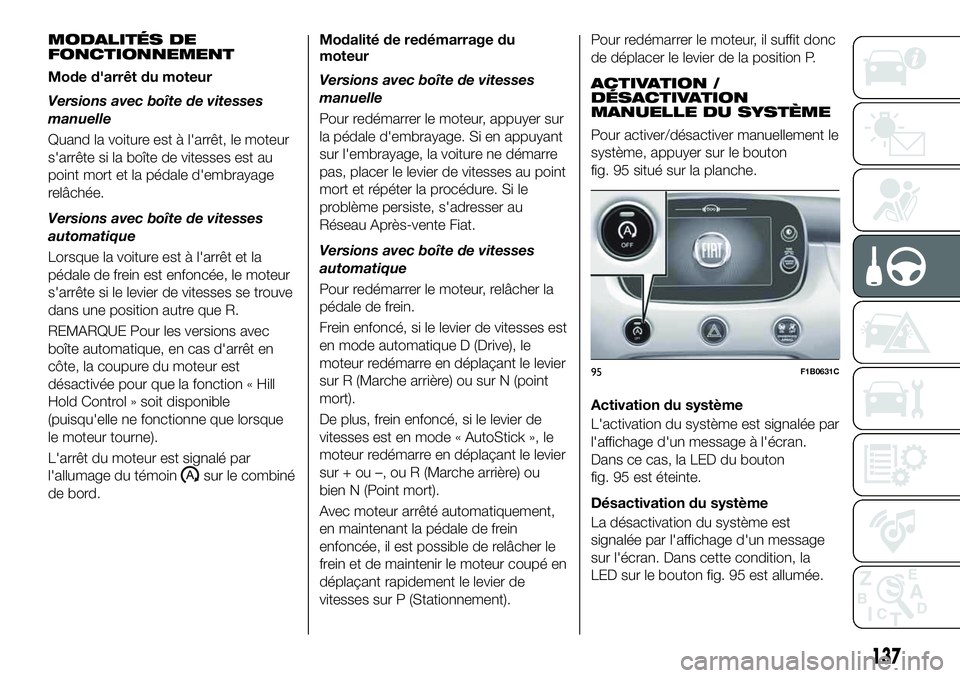

MODALITÉS DE
FONCTIONNEMENT
Mode d'arrêt du moteur
Versions avec boîte de vitesses
manuelle
Quand la voiture est à l'arrêt, le moteur
s'arrête si la boîte de vitesses est au
point mort et la pédale d'embrayage
relâchée.
Versions avec boîte de vitesses
automatique
Lorsque la voiture est à l'arrêt et la
pédale de frein est enfoncée, le moteur
s'arrête si le levier de vitesses se trouve
dans une position autre que R.
REMARQUE Pour les versions avec
boîte automatique, en cas d'arrêt en
côte, la coupure du moteur est
désactivée pour que la fonction « Hill
Hold Control » soit disponible
(puisqu'elle ne fonctionne que lorsque
le moteur tourne).
L'arrêt du moteur est signalé par
l'allumage du témoin
sur le combiné
de bord.Modalité de redémarrage du
moteur
Versions avec boîte de vitesses
manuelle
Pour redémarrer le moteur, appuyer sur
la pédale d'embrayage. Si en appuyant
sur l'embrayage, la voiture ne démarre
pas, placer le levier de vitesses au point
mort et répéter la procédure. Si le
problème persiste, s'adresser au
Réseau Après-vente Fiat.
Versions avec boîte de vitesses
automatique
Pour redémarrer le moteur, relâcher la
pédale de frein.
Frein enfoncé, si le levier de vitesses est
en mode automatique D (Drive), le
moteur redémarre en déplaçant le levier
sur R (Marche arrière) ou sur N (point
mort).
De plus, frein enfoncé, si le levier de
vitesses est en mode « AutoStick », le
moteur redémarre en déplaçant le levier
sur + ou –, ou R (Marche arrière) ou
bien N (Point mort).
Avec moteur arrêté automatiquement,
en maintenant la pédale de frein
enfoncée, il est possible de relâcher le
frein et de maintenir le moteur coupé en
déplaçant rapidement le levier de
vitesses sur P (Stationnement).Pour redémarrer le moteur, il suffit donc
de déplacer le levier de la position P.
ACTIVATION /
DÉSACTIVATION
MANUELLE DU SYSTÈME
Pour activer/désactiver manuellement le
système, appuyer sur le bouton
fig. 95 situé sur la planche.
Activation du système
L'activation du système est signalée par
l'affichage d'un message à l'écran.
Dans ce cas, la LED du bouton
fig. 95 est éteinte.
Désactivation du système
La désactivation du système est
signalée par l'affichage d'un message
sur l'écran. Dans cette condition, la
LED sur le bouton fig. 95 est allumée.
95F1B0631C
137

FONCTIONS DE
SÉCURITÉ
Dans les conditions d'arrêt du moteur
par le système Start&Stop, si le
conducteur détache sa ceinture de
sécurité ou ouvre sa porte, le
redémarrage du moteur n'est possible
qu'à l'aide du dispositif de démarrage.
Cette condition est signalée au
conducteur par un signal sonore
(buzzer) et par l'affichage d'un message
sur l'écran.
ATTENTION
119)En cas de remplacement de la
batterie, s'adresser toujours au réseau
Après-vente Fiat. Remplacer la batterie par
une batterie du même type (HEAVY DUTY),
ayant les mêmes caractéristiques.
ATTENTION
46)Si l'on préfère privilégier le confort
climatique, il est possible de désactiver le
système Start&Stop afin de permettre le
fonctionnement continu du système de
climatisation.
SPEED LIMITER
DESCRIPTION
Il s'agit d'un dispositif qui permet de
limiter la vitesse de la voiture à des
valeurs réglables par le conducteur.
La vitesse maximale peut être réglée
que la voiture soit en mouvement ou à
l'arrêt. La vitesse minimale réglable est
de 30 km/h.
Quand le dispositif est activé, la vitesse
de la voiture dépend de la pression sur
la pédale d'accélérateur, jusqu'à
atteindre la vitesse limite programmée
(voir la description au paragraphe
« Réglage de la vitesse minimale »).
ACTIVATION DU
DISPOSITIF
Pour activer le dispositif, appuyer sur le
bouton A fig. 96 sur le volant.
L'enclenchement du dispositif est
signalé par l'allumage du symbole
sur l'écran (de couleur blanche sur
les versions avec écran multifonction
reconfigurable), accompagné d'un
message dédié et de la dernière valeur
de vitesse mémorisée.
ACTIVATION/
DÉSACTIVATION DU
DISPOSITIF
Activation du dispositif: appuyer sur le
bouton SET + ou SET –. L'activation du
dispositif est signalée par l'affichage du
symbole
sur l'écran (de couleur
verte sur les versions avec écran
multifonction reconfigurable).
96F1B0727
138
DÉMARRAGE ET CONDUITE

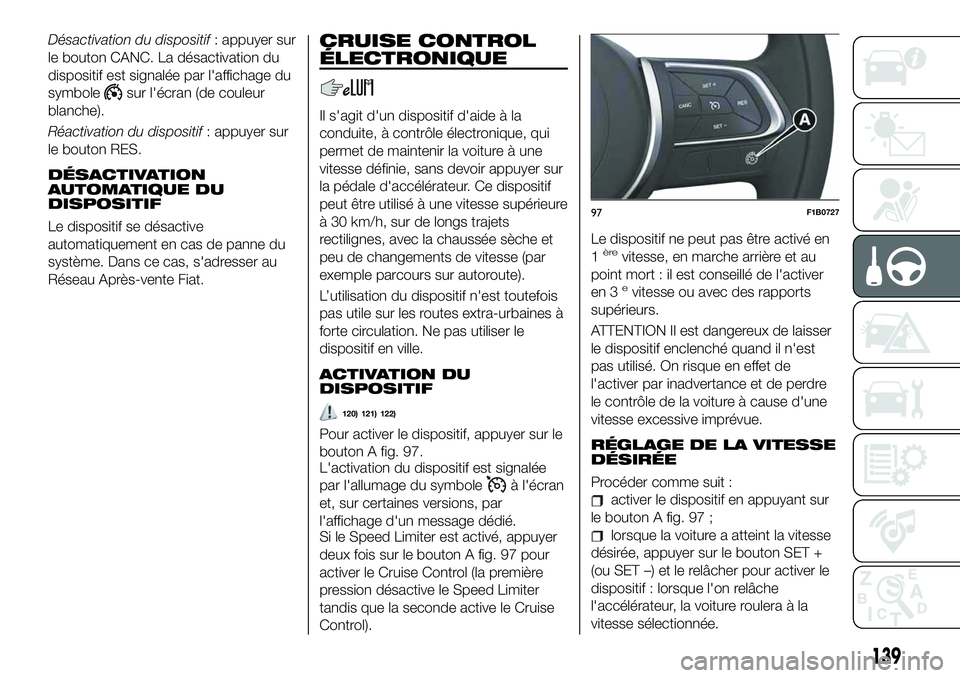

Désactivation du dispositif: appuyer sur
le bouton CANC. La désactivation du
dispositif est signalée par l'affichage du
symbole
sur l'écran (de couleur
blanche).
Réactivation du dispositif: appuyer sur
le bouton RES.
DÉSACTIVATION
AUTOMATIQUE DU
DISPOSITIF
Le dispositif se désactive
automatiquement en cas de panne du
système. Dans ce cas, s'adresser au
Réseau Après-vente Fiat.
CRUISE CONTROL
ÉLECTRONIQUE
Il s'agit d'un dispositif d'aide à la
conduite, à contrôle électronique, qui
permet de maintenir la voiture à une
vitesse définie, sans devoir appuyer sur
la pédale d'accélérateur. Ce dispositif
peut être utilisé à une vitesse supérieure
à 30 km/h, sur de longs trajets
rectilignes, avec la chaussée sèche et
peu de changements de vitesse (par
exemple parcours sur autoroute).
L’utilisation du dispositif n'est toutefois
pas utile sur les routes extra-urbaines à
forte circulation. Ne pas utiliser le
dispositif en ville.
ACTIVATION DU
DISPOSITIF
120) 121) 122)
Pour activer le dispositif, appuyer sur le
bouton A fig. 97.
L'activation du dispositif est signalée
par l'allumage du symbole
à l'écran
et, sur certaines versions, par
l'affichage d'un message dédié.
Si le Speed Limiter est activé, appuyer
deux fois sur le bouton A fig. 97 pour
activer le Cruise Control (la première
pression désactive le Speed Limiter
tandis que la seconde active le Cruise
Control).Le dispositif ne peut pas être activé en
1
èrevitesse, en marche arrière et au
point mort : il est conseillé de l'activer
en 3
evitesse ou avec des rapports
supérieurs.
ATTENTION Il est dangereux de laisser
le dispositif enclenché quand il n'est
pas utilisé. On risque en effet de
l'activer par inadvertance et de perdre
le contrôle de la voiture à cause d'une
vitesse excessive imprévue.
RÉGLAGE DE LA VITESSE
DÉSIRÉE
Procéder comme suit :
activer le dispositif en appuyant sur
le bouton A fig. 97 ;
lorsque la voiture a atteint la vitesse
désirée, appuyer sur le bouton SET +
(ou SET –) et le relâcher pour activer le
dispositif : lorsque l'on relâche
l'accélérateur, la voiture roulera à la
vitesse sélectionnée.
97F1B0727
139

En cas de besoin (par exemple pendant
un dépassement), il est possible
d’augmenter la vitesse en appuyant sur
la pédale d’accélérateur : lorsque l'on
relâche la pédale, la voiture revient à la
vitesse précédemment mémorisée.
Lorsque l'on aborde des descentes
avec le dispositif activé, la vitesse de la
voiture peut atteindre une valeur
légèrement supérieure par rapport à
celle réglée.
ATTENTION Avant d'appuyer sur les
boutons SET + ou SET –, la voiture doit
rouler à vitesse constante sur terrain
plat.
AUGMENTATION DE LA
VITESSE
Une fois le Cruise Control électronique
activé, il est possible d'augmenter la
vitesse en appuyant sur le bouton SET
+.
DIMINUTION DE LA
VITESSE
Lorsque le dispositif est activé, appuyer
sur le bouton SET – pour réduire la
vitesse.
RAPPEL DE LA VITESSE
Pour les versions avec boîte de vitesses
automatique fonctionnant en mode D
(Drive - automatique), appuyer sur le
bouton RES et le relâcher pour rappeler
la vitesse précédemment réglée.
Pour les versions avec boîte de vitesses
manuelle ou avec boîte de vitesses
automatique en mode Autostick
(séquentiel), avant de rappeler la vitesse
précédemment réglée, il faut se placer
près de celle-ci, avant d'appuyer sur le
bouton RES et le relâcher.
DÉSACTIVATION DU
DISPOSITIF
Une légère pression sur la pédale du
frein ou la pression du bouton CANC
désactivent le Cruise Control
électronique sans supprimer la vitesse
mémorisée.
Le Cruise Control peut être désactivé
même dans le cas d'enclenchement du
frein de stationnement électrique (EPB)
ou dans le cas d'intervention du
système de freinage (par exemple, le
déclenchement de l'ESC).
COUPURE DU
DISPOSITIF
Le dispositif Cruise Control électronique
se coupe en appuyant sur le bouton A
fig. 97 ou en plaçant le dispositif de
démarrage sur STOP.
ATTENTION
120)Pendant la marche avec le dispositif
activé, ne jamais placer le levier de vitesses
au point mort.
121)En cas de dysfonctionnement ou
d'anomalie du dispositif, s'adresser au
Réseau Après-vente Fiat.
122)Le Cruise Control électronique peut
être dangereux si le système n'est pas en
mesure de maintenir une vitesse
constante. Dans certaines conditions, la
vitesse pourrait être excessive, ce qui
pourrait entraîner la perte du contrôle de la
voiture et provoquer des accidents. Ne pas
utiliser le dispositif dans des conditions de
circulation intense ou sur des routes
tortueuses, verglacées, enneigées ou
glissantes.
140
DÉMARRAGE ET CONDUITE

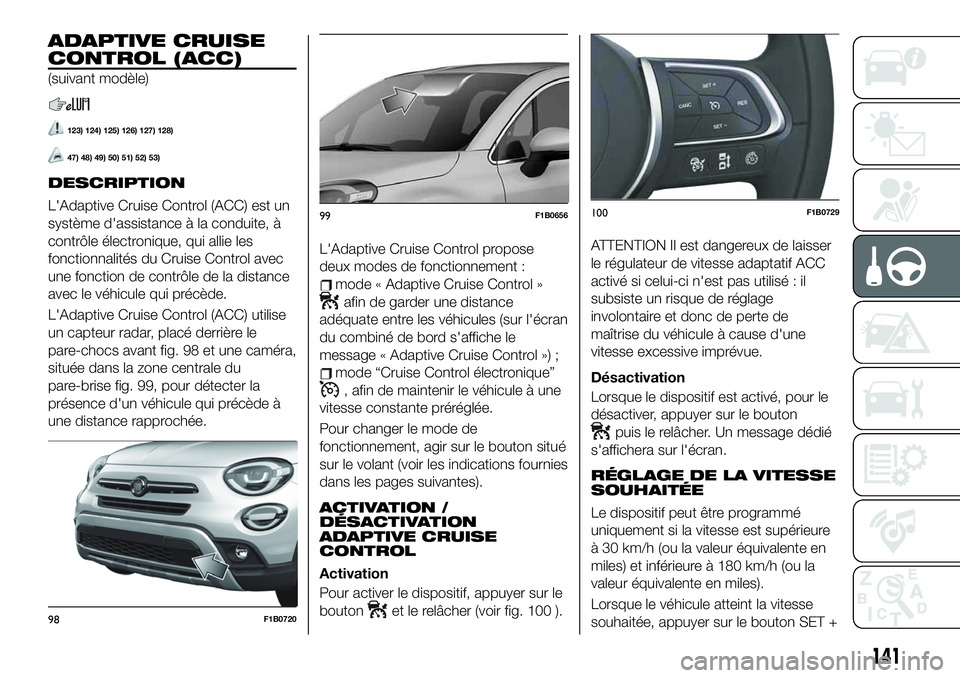

ADAPTIVE CRUISE
CONTROL (ACC)
(suivant modèle)
123) 124) 125) 126) 127) 128)
47) 48) 49) 50) 51) 52) 53)
DESCRIPTION
L'Adaptive Cruise Control (ACC) est un
système d'assistance à la conduite, à
contrôle électronique, qui allie les
fonctionnalités du Cruise Control avec
une fonction de contrôle de la distance
avec le véhicule qui précède.
L'Adaptive Cruise Control (ACC) utilise
un capteur radar, placé derrière le
pare-chocs avant fig. 98 et une caméra,
située dans la zone centrale du
pare-brise fig. 99, pour détecter la
présence d'un véhicule qui précède à
une distance rapprochée.L'Adaptive Cruise Control propose
deux modes de fonctionnement :
mode « Adaptive Cruise Control »
afin de garder une distance
adéquate entre les véhicules (sur l'écran
du combiné de bord s'affiche le
message « Adaptive Cruise Control ») ;
mode “Cruise Control électronique”
, afin de maintenir le véhicule à une
vitesse constante préréglée.
Pour changer le mode de
fonctionnement, agir sur le bouton situé
sur le volant (voir les indications fournies
dans les pages suivantes).
ACTIVATION /
DÉSACTIVATION
ADAPTIVE CRUISE
CONTROL
Activation
Pour activer le dispositif, appuyer sur le
bouton
et le relâcher (voir fig. 100 ).
ATTENTION Il est dangereux de laisser
le régulateur de vitesse adaptatif ACC
activé si celui-ci n'est pas utilisé : il
subsiste un risque de réglage
involontaire et donc de perte de
maîtrise du véhicule à cause d'une
vitesse excessive imprévue.
Désactivation
Lorsque le dispositif est activé, pour le
désactiver, appuyer sur le bouton
puis le relâcher. Un message dédié
s'affichera sur l'écran.
RÉGLAGE DE LA VITESSE
SOUHAITÉE
Le dispositif peut être programmé
uniquement si la vitesse est supérieure
à 30 km/h (ou la valeur équivalente en
miles) et inférieure à 180 km/h (ou la
valeur équivalente en miles).
Lorsque le véhicule atteint la vitesse
souhaitée, appuyer sur le bouton SET +
98F1B0720
99F1B0656100F1B0729
141

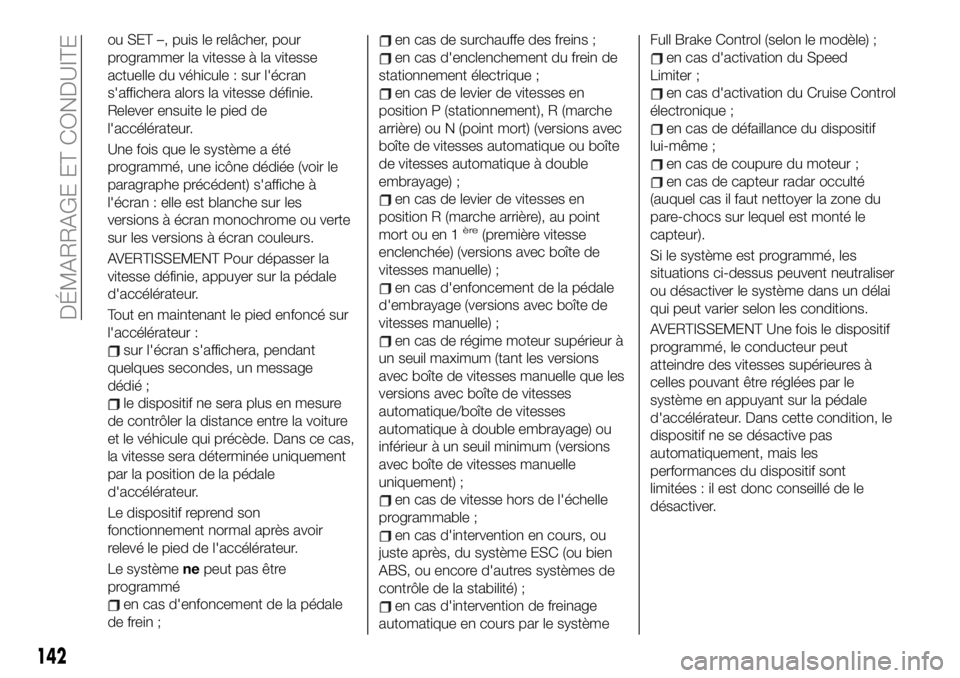

ou SET –, puis le relâcher, pour
programmer la vitesse à la vitesse
actuelle du véhicule : sur l'écran
s'affichera alors la vitesse définie.
Relever ensuite le pied de
l'accélérateur.
Une fois que le système a été
programmé, une icône dédiée (voir le
paragraphe précédent) s'affiche à
l'écran : elle est blanche sur les
versions à écran monochrome ou verte
sur les versions à écran couleurs.
AVERTISSEMENT Pour dépasser la
vitesse définie, appuyer sur la pédale
d'accélérateur.
Tout en maintenant le pied enfoncé sur
l'accélérateur :
sur l'écran s'affichera, pendant
quelques secondes, un message
dédié ;
le dispositif ne sera plus en mesure
de contrôler la distance entre la voiture
et le véhicule qui précède. Dans ce cas,
la vitesse sera déterminée uniquement
par la position de la pédale
d'accélérateur.
Le dispositif reprend son
fonctionnement normal après avoir
relevé le pied de l'accélérateur.
Le systèmenepeut pas être
programmé
en cas d'enfoncement de la pédale
de frein ;
en cas de surchauffe des freins ;
en cas d'enclenchement du frein de
stationnement électrique ;
en cas de levier de vitesses en
position P (stationnement), R (marche
arrière) ou N (point mort) (versions avec
boîte de vitesses automatique ou boîte
de vitesses automatique à double
embrayage) ;
en cas de levier de vitesses en
position R (marche arrière), au point
mort ou en 1
ère(première vitesse
enclenchée) (versions avec boîte de
vitesses manuelle) ;
en cas d'enfoncement de la pédale
d'embrayage (versions avec boîte de
vitesses manuelle) ;
en cas de régime moteur supérieur à
un seuil maximum (tant les versions
avec boîte de vitesses manuelle que les
versions avec boîte de vitesses
automatique/boîte de vitesses
automatique à double embrayage) ou
inférieur à un seuil minimum (versions
avec boîte de vitesses manuelle
uniquement) ;
en cas de vitesse hors de l'échelle
programmable ;
en cas d'intervention en cours, ou
juste après, du système ESC (ou bien
ABS, ou encore d'autres systèmes de
contrôle de la stabilité) ;
en cas d'intervention de freinage
automatique en cours par le systèmeFull Brake Control (selon le modèle) ;
en cas d'activation du Speed
Limiter ;
en cas d'activation du Cruise Control
électronique ;
en cas de défaillance du dispositif
lui-même ;
en cas de coupure du moteur ;
en cas de capteur radar occulté
(auquel cas il faut nettoyer la zone du
pare-chocs sur lequel est monté le
capteur).
Si le système est programmé, les
situations ci-dessus peuvent neutraliser
ou désactiver le système dans un délai
qui peut varier selon les conditions.
AVERTISSEMENT Une fois le dispositif
programmé, le conducteur peut
atteindre des vitesses supérieures à
celles pouvant être réglées par le
système en appuyant sur la pédale
d'accélérateur. Dans cette condition, le
dispositif ne se désactive pas
automatiquement, mais les
performances du dispositif sont
limitées : il est donc conseillé de le
désactiver.
142
DÉMARRAGE ET CONDUITE
