2019 FIAT 500X Notice d'entretien (in French)

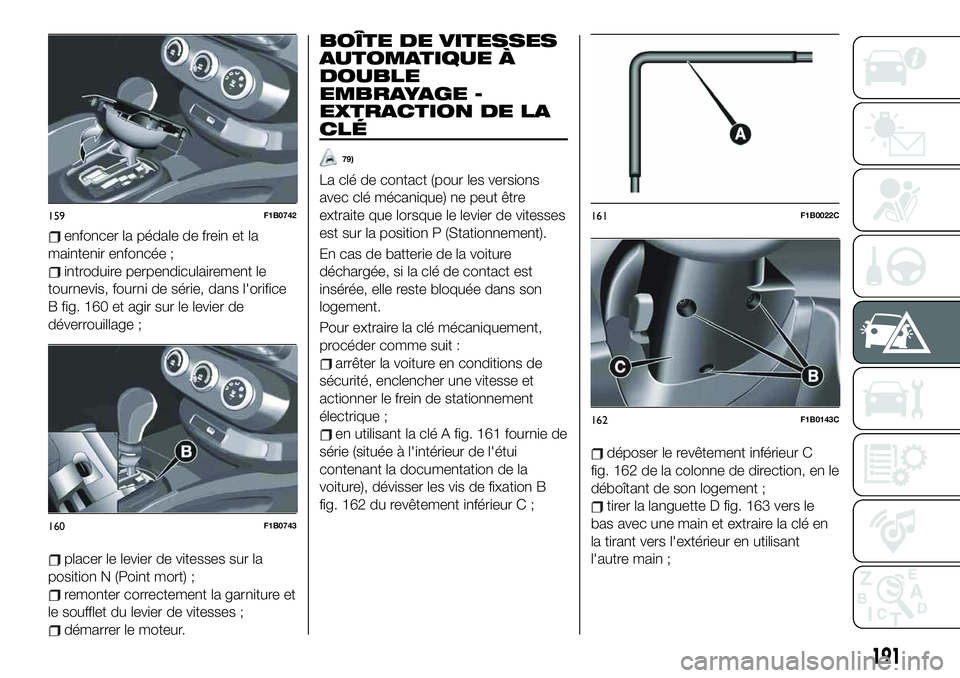

enfoncer la pédale de frein et la
maintenir enfoncée ;
introduire perpendiculairement le
tournevis, fourni de série, dans l'orifice
B fig. 160 et agir sur le levier de
déverrouillage ;
placer le levier de vitesses sur la
position N (Point mort) ;
remonter correctement la garniture et
le soufflet du levier de vitesses ;
démarrer le moteur.
BOÎTE DE VITESSES
AUTOMATIQUE À
DOUBLE
EMBRAYAGE -
EXTRACTION DE LA
CLÉ
79)
La clé de contact (pour les versions
avec clé mécanique) ne peut être
extraite que lorsque le levier de vitesses
est sur la position P (Stationnement).
En cas de batterie de la voiture
déchargée, si la clé de contact est
insérée, elle reste bloquée dans son
logement.
Pour extraire la clé mécaniquement,
procéder comme suit :
arrêter la voiture en conditions de
sécurité, enclencher une vitesse et
actionner le frein de stationnement
électrique ;
en utilisant la clé A fig. 161 fournie de
série (située à l'intérieur de l'étui
contenant la documentation de la
voiture), dévisser les vis de fixation B
fig. 162 du revêtement inférieur C ;
déposer le revêtement inférieur C
fig. 162 de la colonne de direction, en le
déboîtant de son logement ;
tirer la languette D fig. 163 vers le
bas avec une main et extraire la clé en
la tirant vers l'extérieur en utilisant
l'autre main ;
159F1B0742
160F1B0743
161F1B0022C
162F1B0143C
191

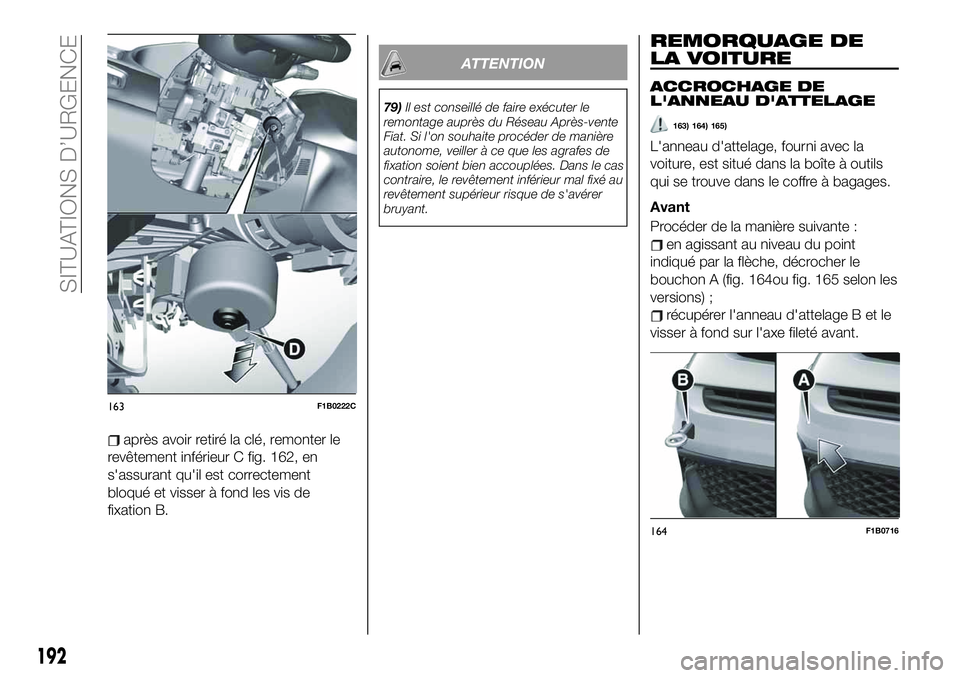

après avoir retiré la clé, remonter le
revêtement inférieur C fig. 162, en
s'assurant qu'il est correctement
bloqué et visser à fond les vis de
fixation B.
ATTENTION
79)Il est conseillé de faire exécuter le
remontage auprès du Réseau Après-vente
Fiat. Si l'on souhaite procéder de manière
autonome, veiller à ce que les agrafes de
fixation soient bien accouplées. Dans le cas
contraire, le revêtement inférieur mal fixé au
revêtement supérieur risque de s'avérer
bruyant.
REMORQUAGE DE
LA VOITURE
ACCROCHAGE DE
L'ANNEAU D'ATTELAGE
163) 164) 165)
L'anneau d'attelage, fourni avec la
voiture, est situé dans la boîte à outils
qui se trouve dans le coffre à bagages.
Avant
Procéder de la manière suivante :
en agissant au niveau du point
indiqué par la flèche, décrocher le
bouchon A (fig. 164ou fig. 165 selon les
versions) ;
récupérer l'anneau d'attelage B et le
visser à fond sur l'axe fileté avant.
163F1B0222C
164F1B0716
192
SITUATIONS D’URGENCE

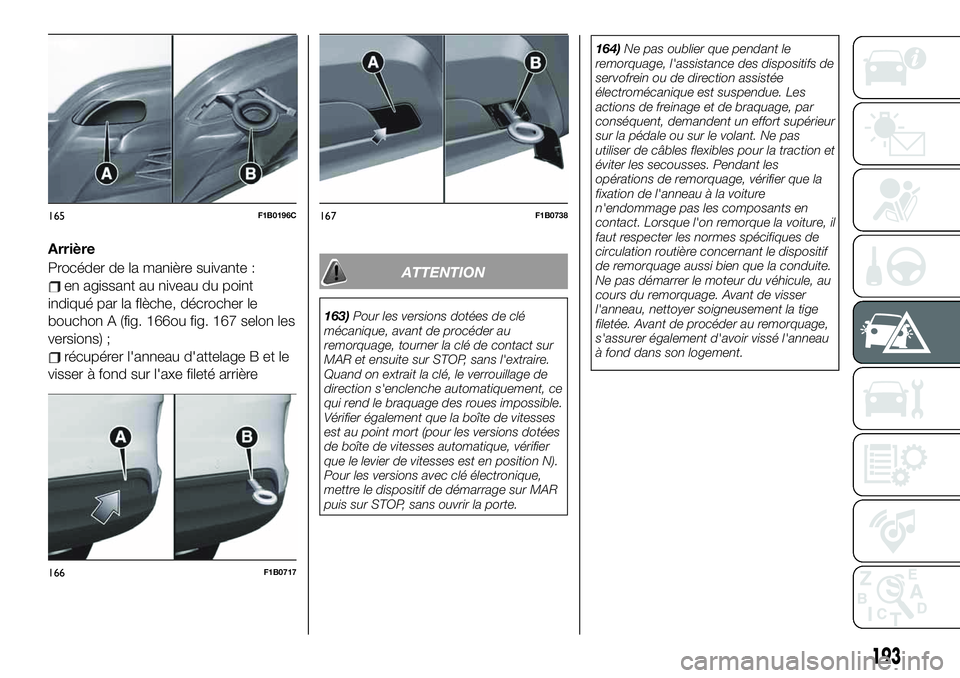

Arrière
Procéder de la manière suivante :
en agissant au niveau du point
indiqué par la flèche, décrocher le
bouchon A (fig. 166ou fig. 167 selon les
versions) ;
récupérer l'anneau d'attelage B et le
visser à fond sur l'axe fileté arrière
ATTENTION
163)Pour les versions dotées de clé
mécanique, avant de procéder au
remorquage, tourner la clé de contact sur
MAR et ensuite sur STOP, sans l'extraire.
Quand on extrait la clé, le verrouillage de
direction s'enclenche automatiquement, ce
qui rend le braquage des roues impossible.
Vérifier également que la boîte de vitesses
est au point mort (pour les versions dotées
de boîte de vitesses automatique, vérifier
que le levier de vitesses est en position N).
Pour les versions avec clé électronique,
mettre le dispositif de démarrage sur MAR
puis sur STOP, sans ouvrir la porte.164)Ne pas oublier que pendant le
remorquage, l'assistance des dispositifs de
servofrein ou de direction assistée
électromécanique est suspendue. Les
actions de freinage et de braquage, par
conséquent, demandent un effort supérieur
sur la pédale ou sur le volant. Ne pas
utiliser de câbles flexibles pour la traction et
éviter les secousses. Pendant les
opérations de remorquage, vérifier que la
fixation de l'anneau à la voiture
n'endommage pas les composants en
contact. Lorsque l'on remorque la voiture, il
faut respecter les normes spécifiques de
circulation routière concernant le dispositif
de remorquage aussi bien que la conduite.
Ne pas démarrer le moteur du véhicule, au
cours du remorquage. Avant de visser
l'anneau, nettoyer soigneusement la tige
filetée. Avant de procéder au remorquage,
s'assurer également d'avoir vissé l'anneau
à fond dans son logement.
165F1B0196C
166F1B0717
167F1B0738
193

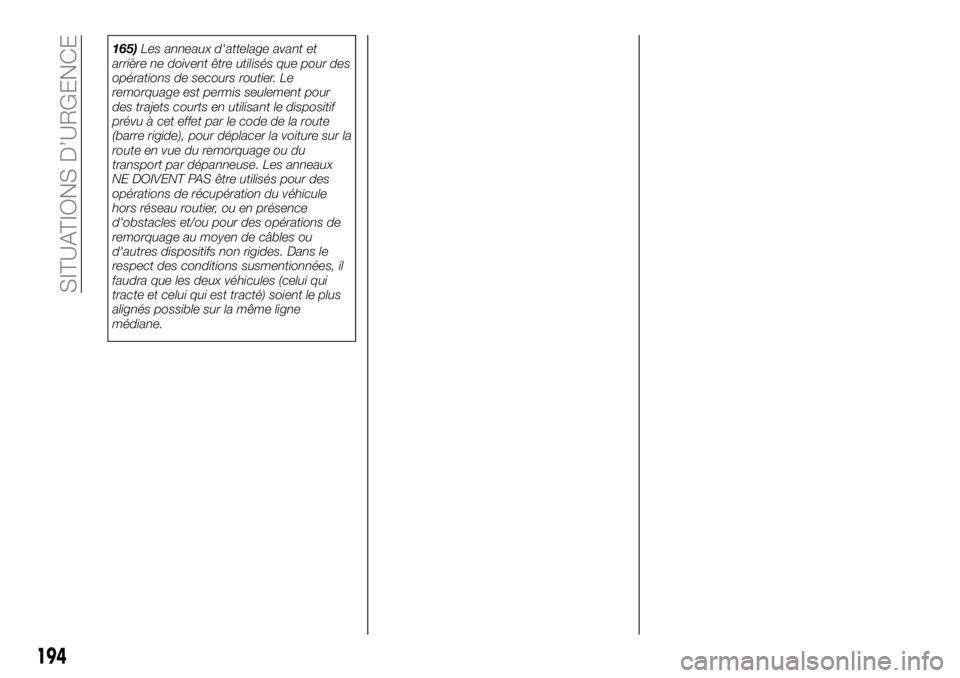

165)Les anneaux d'attelage avant et
arrière ne doivent être utilisés que pour des
opérations de secours routier. Le
remorquage est permis seulement pour
des trajets courts en utilisant le dispositif
prévu à cet effet par le code de la route
(barre rigide), pour déplacer la voiture sur la
route en vue du remorquage ou du
transport par dépanneuse. Les anneaux
NE DOIVENT PAS être utilisés pour des
opérations de récupération du véhicule
hors réseau routier, ou en présence
d'obstacles et/ou pour des opérations de
remorquage au moyen de câbles ou
d'autres dispositifs non rigides. Dans le
respect des conditions susmentionnées, il
faudra que les deux véhicules (celui qui
tracte et celui qui est tracté) soient le plus
alignés possible sur la même ligne
médiane.
194
SITUATIONS D’URGENCE

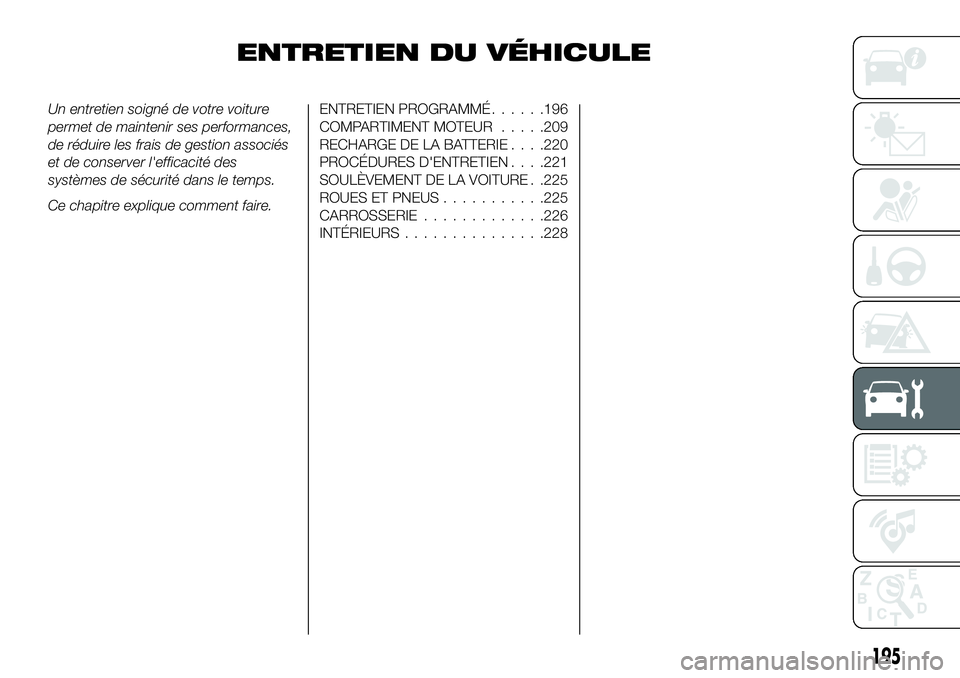

ENTRETIEN DU VÉHICULE
Un entretien soigné de votre voiture
permet de maintenir ses performances,
de réduire les frais de gestion associés
et de conserver l'efficacité des
systèmes de sécurité dans le temps.
Ce chapitre explique comment faire.ENTRETIEN PROGRAMMÉ......196
COMPARTIMENT MOTEUR.....209
RECHARGE DE LA BATTERIE. . . .220
PROCÉDURES D'ENTRETIEN. . . .221
SOULÈVEMENT DE LA VOITURE . .225
ROUES ET PNEUS...........225
CARROSSERIE.............226
INTÉRIEURS...............228
195

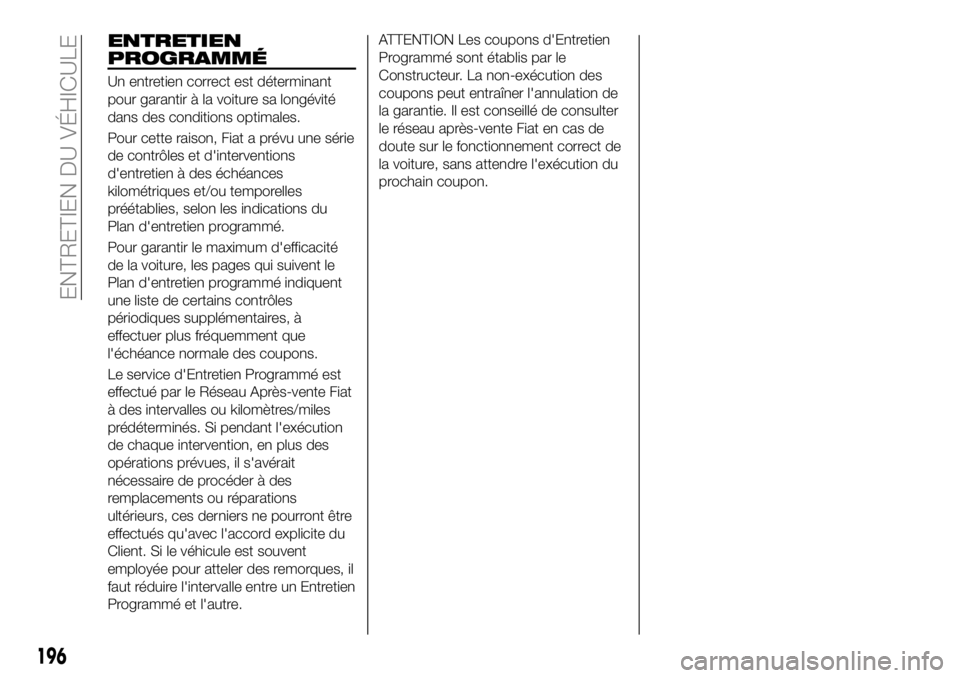

ENTRETIEN
PROGRAMMÉ
Un entretien correct est déterminant
pour garantir à la voiture sa longévité
dans des conditions optimales.
Pour cette raison, Fiat a prévu une série
de contrôles et d'interventions
d'entretien à des échéances
kilométriques et/ou temporelles
préétablies, selon les indications du
Plan d'entretien programmé.
Pour garantir le maximum d'efficacité
de la voiture, les pages qui suivent le
Plan d'entretien programmé indiquent
une liste de certains contrôles
périodiques supplémentaires, à
effectuer plus fréquemment que
l'échéance normale des coupons.
Le service d'Entretien Programmé est
effectué par le Réseau Après-vente Fiat
à des intervalles ou kilomètres/miles
prédéterminés. Si pendant l'exécution
de chaque intervention, en plus des
opérations prévues, il s'avérait
nécessaire de procéder à des
remplacements ou réparations
ultérieurs, ces derniers ne pourront être
effectués qu'avec l'accord explicite du
Client. Si le véhicule est souvent
employée pour atteler des remorques, il
faut réduire l'intervalle entre un Entretien
Programmé et l'autre.
ATTENTION Les coupons d'Entretien
Programmé sont établis par le
Constructeur. La non-exécution des
coupons peut entraîner l'annulation de
la garantie. Il est conseillé de consulter
le réseau après-vente Fiat en cas de
doute sur le fonctionnement correct de
la voiture, sans attendre l'exécution du
prochain coupon.
196
ENTRETIEN DU VÉHICULE

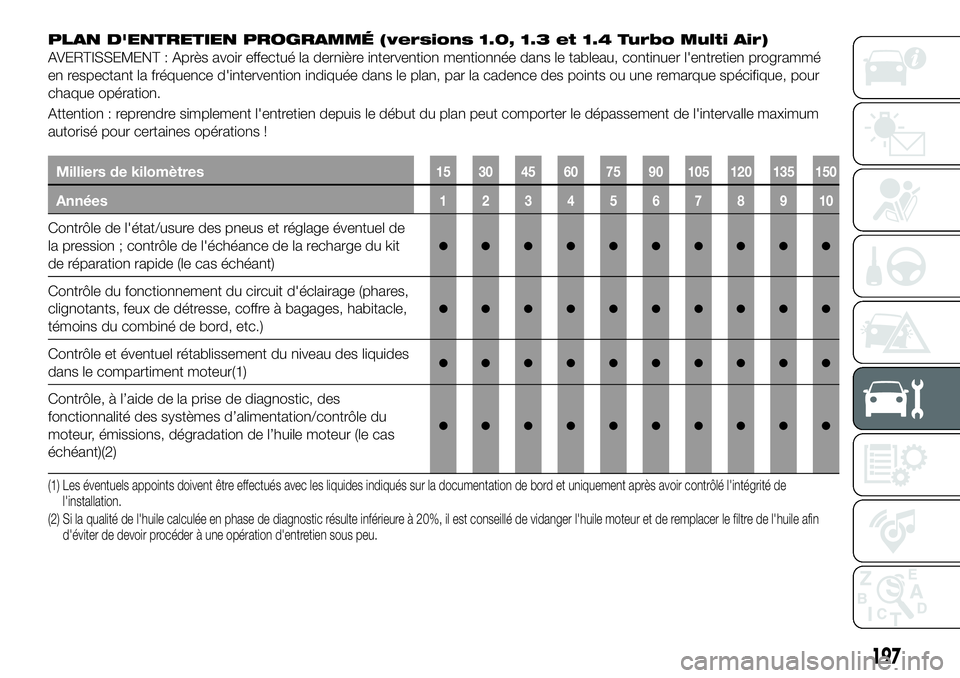

PLAN D'ENTRETIEN PROGRAMMÉ (versions 1.0, 1.3 et 1.4 Turbo Multi Air)
AVERTISSEMENT : Après avoir effectué la dernière intervention mentionnée dans le tableau, continuer l'entretien programmé
en respectant la fréquence d'intervention indiquée dans le plan, par la cadence des points ou une remarque spécifique, pour
chaque opération.
Attention : reprendre simplement l'entretien depuis le début du plan peut comporter le dépassement de l'intervalle maximum
autorisé pour certaines opérations !
Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle de l'état/usure des pneus et réglage éventuel de
la pression ; contrôle de l'échéance de la recharge du kit
de réparation rapide (le cas échéant)
●●●●●●●●●●
Contrôle du fonctionnement du circuit d'éclairage (phares,
clignotants, feux de détresse, coffre à bagages, habitacle,
témoins du combiné de bord, etc.)
●●●●●●●●●●
Contrôle et éventuel rétablissement du niveau des liquides
dans le compartiment moteur(1)●●●●●●●●●●
Contrôle, à l’aide de la prise de diagnostic, des
fonctionnalité des systèmes d’alimentation/contrôle du
moteur, émissions, dégradation de l’huile moteur (le cas
échéant)(2)
●●●●●●●●●●
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la documentation de bord et uniquement après avoir contrôlé l'intégrité de
l'installation.
(2) Si la qualité de l'huile calculée en phase de diagnostic résulte inférieure à 20%, il est conseillé de vidanger l'huile moteur et de remplacer le filtre de l'huile afin
d'éviter de devoir procéder à une opération d'entretien sous peu.
197

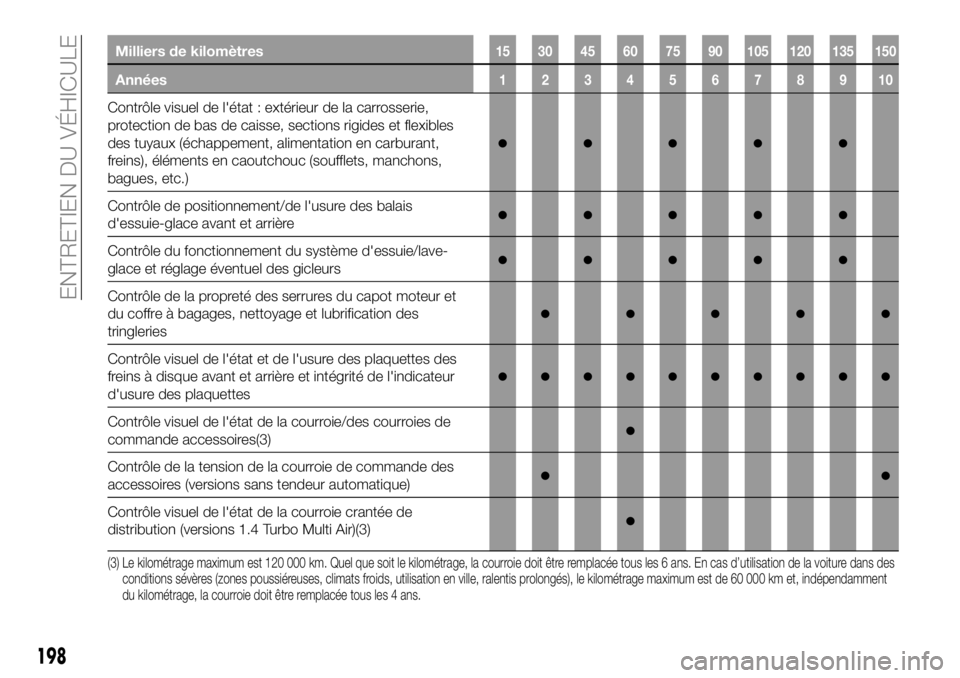

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle visuel de l'état : extérieur de la carrosserie,
protection de bas de caisse, sections rigides et flexibles
des tuyaux (échappement, alimentation en carburant,
freins), éléments en caoutchouc (soufflets, manchons,
bagues, etc.)
●●●●●
Contrôle de positionnement/de l'usure des balais
d'essuie-glace avant et arrière●●●●●
Contrôle du fonctionnement du système d'essuie/lave-
glace et réglage éventuel des gicleurs●●●●●
Contrôle de la propreté des serrures du capot moteur et
du coffre à bagages, nettoyage et lubrification des
tringleries
●●●●●
Contrôle visuel de l'état et de l'usure des plaquettes des
freins à disque avant et arrière et intégrité de l'indicateur
d'usure des plaquettes
●●●●●●●●●●
Contrôle visuel de l'état de la courroie/des courroies de
commande accessoires(3)●
Contrôle de la tension de la courroie de commande des
accessoires (versions sans tendeur automatique)●●
Contrôle visuel de l'état de la courroie crantée de
distribution (versions 1.4 Turbo Multi Air)(3)●
(3) Le kilométrage maximum est 120 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 6 ans. En cas d’utilisation de la voiture dans des
conditions sévères (zones poussiéreuses, climats froids, utilisation en ville, ralentis prolongés), le kilométrage maximum est de 60 000 km et, indépendamment
du kilométrage, la courroie doit être remplacée tous les 4 ans.
